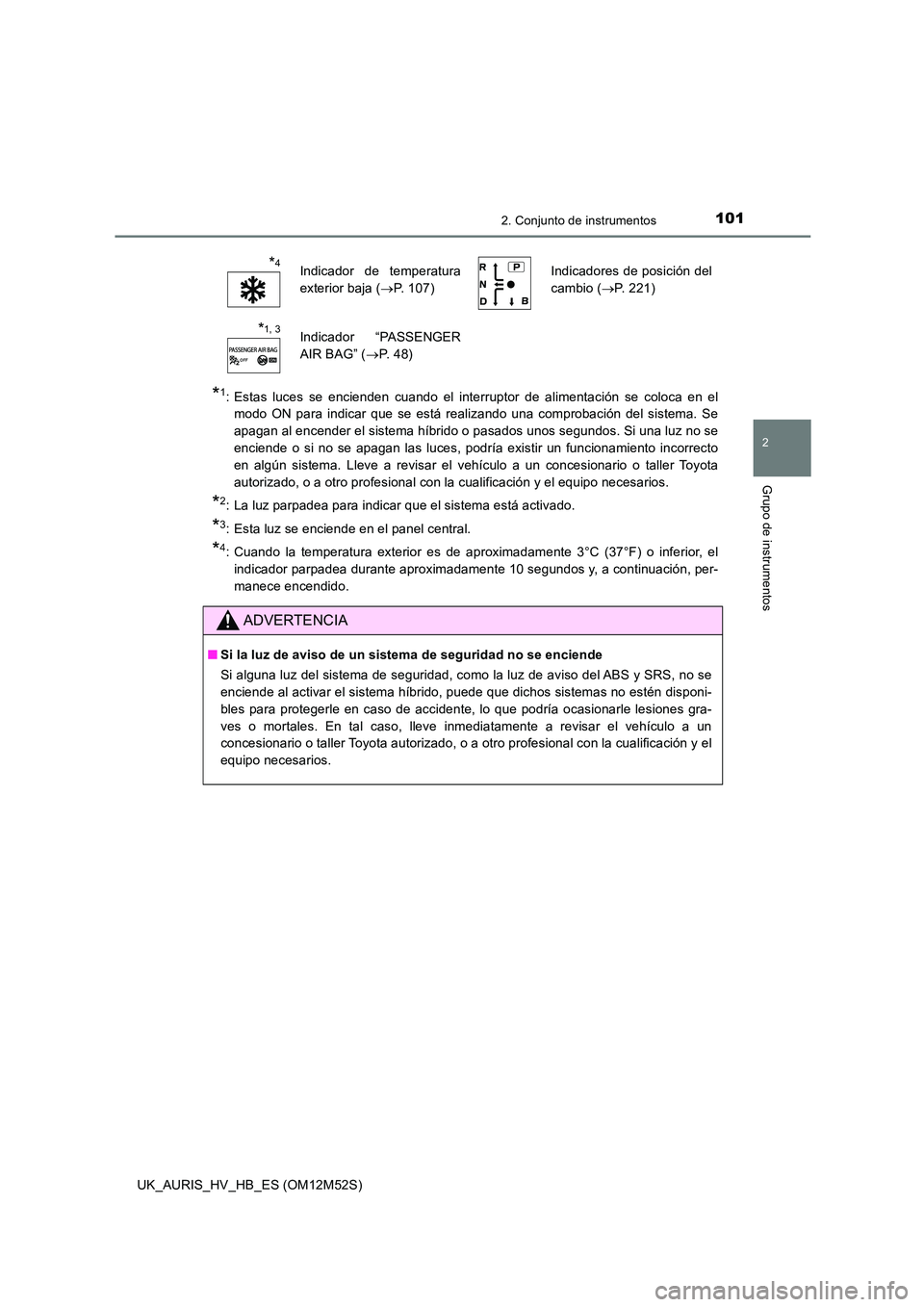

1012. Conjunto de instrumentos
2
Grupo de instrumentos
UK_AURIS_HV_HB_ES (OM12M52S)
*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en el
modo ON para indicar que se está realizando una comprobación del sistema. Se
apagan al encender el sistema híbrido o pasados unos segundos. Si una luz no se
enciende o si no se apagan las luces, podría existir un funcionamiento incorrecto
en algún sistema. Lleve a revisar el vehículo a un concesionario o taller Toyota
autorizado, o a otro profesional con la cualificación y el equipo necesarios.
*2: La luz parpadea para indicar que el sistema está activado.
*3: Esta luz se enciende en el panel central.
*4: Cuando la temperatura exterior es de aproximadamente 3°C (37°F) o inferior, el
indicador parpadea durante aproximadamente 10 segundos y, a continuación, per-
manece encendido.
*4Indicador de temperatura
exterior baja ( P. 107)
Indicadores de posición del
cambio ( P. 221)
*1, 3Indicador “PASSENGER
AIR BAG” ( P. 4 8 )
ADVERTENCIA
■Si la luz de aviso de un sistema de seguridad no se enciende
Si alguna luz del sistema de seguridad, como la luz de aviso del ABS y SRS, no se
enciende al activar el sistema híbrido, puede que dichos sistemas no estén disponi-
bles para protegerle en caso de accidente, lo que podría ocasionarle lesiones gra-
ves o mortales. En tal caso, lleve inmediatamente a revisar el vehículo a un
concesionario o taller Toyota autorizado, o a otro profesional con la cualificación y el
equipo necesarios.

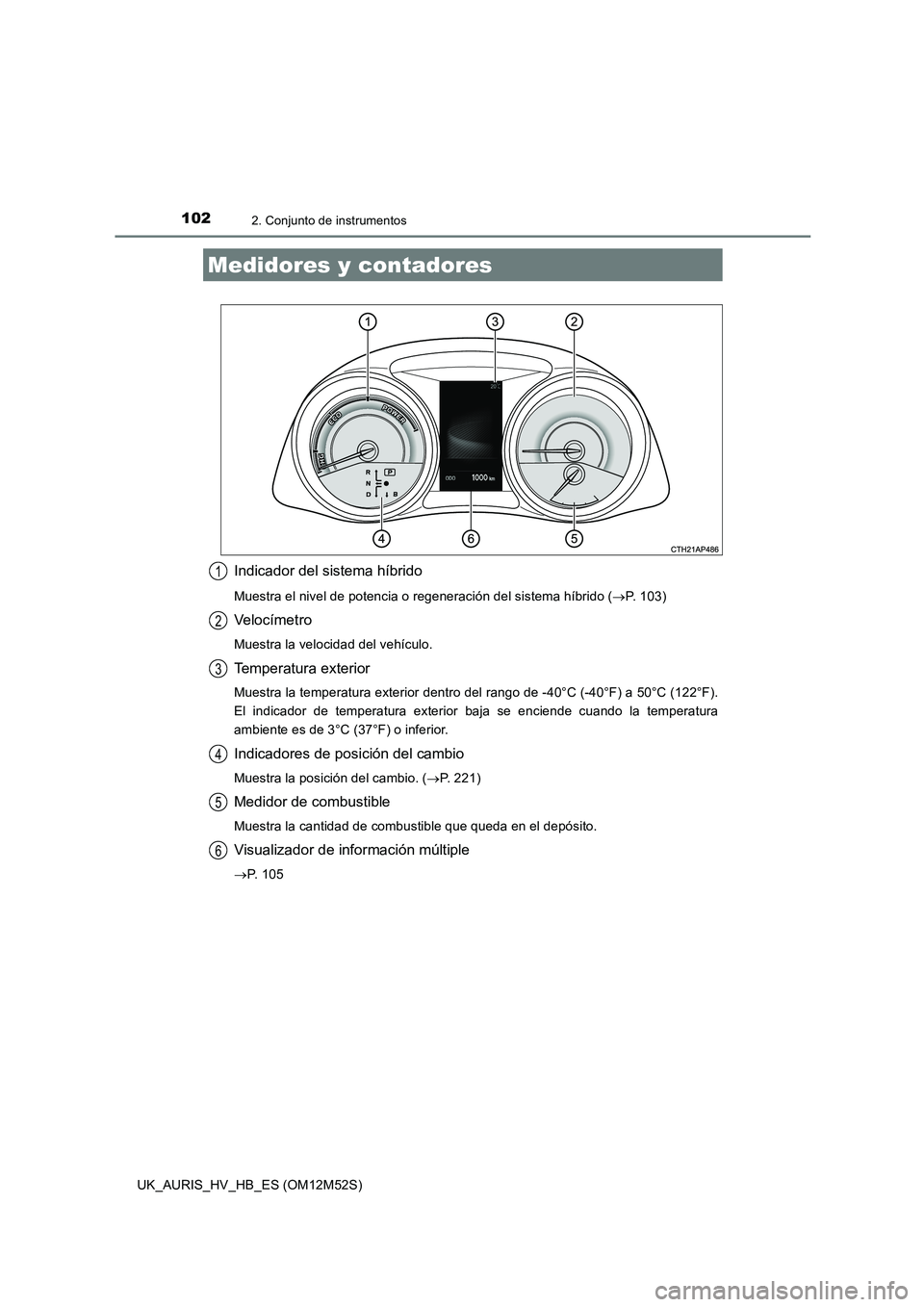

1022. Conjunto de instrumentos
UK_AURIS_HV_HB_ES (OM12M52S)
Indicador del sistema híbrido
Muestra el nivel de potencia o regeneración del sistema híbrido (P. 103)
Veloc ímetro
Muestra la velocidad del vehículo.
Temperatura exterior
Muestra la temperatura exterior dentro del rango de -40°C (-40°F) a 50°C (122°F).
El indicador de temperatura exterior baja se enciende cuando la temperatura
ambiente es de 3°C (37°F) o inferior.
Indicadores de posición del cambio
Muestra la posición del cambio. ( P. 221)
Medidor de combustible
Muestra la cantidad de combustible que queda en el depósito.
Visualizador de información múltiple
P. 1 0 5
Medidores y contadores
1
2
3
4
5
6

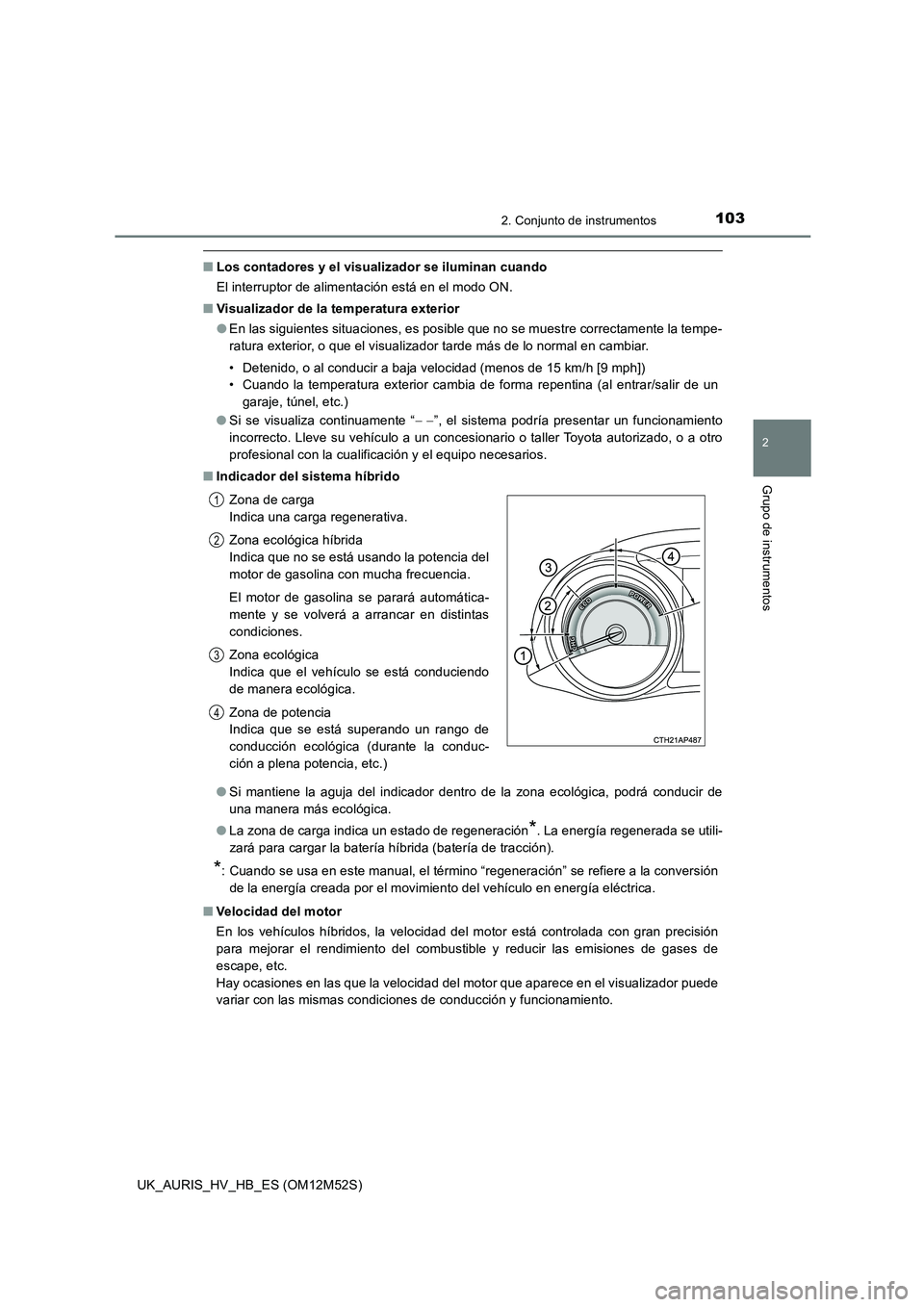

1032. Conjunto de instrumentos
2
Grupo de instrumentos
UK_AURIS_HV_HB_ES (OM12M52S)
■Los contadores y el visualizador se iluminan cuando
El interruptor de alimentación está en el modo ON.
■ Visualizador de la temperatura exterior
● En las siguientes situaciones, es posible que no se muestre correctamente la tempe-
ratura exterior, o que el visualizador tarde más de lo normal en cambiar.
• Detenido, o al conducir a baja velocidad (menos de 15 km/h [9 mph])
• Cuando la temperatura exterior cambia de forma repentina (al entrar/salir de un
garaje, túnel, etc.)
● Si se visualiza continuamente “ ”, el sistema podría presentar un funcionamiento
incorrecto. Lleve su vehículo a un concesionario o taller Toyota autorizado, o a otro
profesional con la cualificación y el equipo necesarios.
■ Indicador del sistema híbrido
● Si mantiene la aguja del indicador dentro de la zona ecológica, podrá conducir de
una manera más ecológica.
● La zona de carga indica un estado de regeneración*. La energía regenerada se utili-
zará para cargar la batería híbrida (batería de tracción).
*: Cuando se usa en este manual, el término “regeneración” se refiere a la conversión
de la energía creada por el movimiento del vehículo en energía eléctrica.
■ Velocidad del motor
En los vehículos híbridos, la velocidad del motor está controlada con gran precisión
para mejorar el rendimiento del combustible y reducir las emisiones de gases de
escape, etc.
Hay ocasiones en las que la velocidad del motor que aparece en el visualizador puede
variar con las mismas condiciones de conducción y funcionamiento.
Zona de carga
Indica una carga regenerativa.
Zona ecológica híbrida
Indica que no se está usando la potencia del
motor de gasolina con mucha frecuencia.
El motor de gasolina se parará automática-
mente y se volverá a arrancar en distintas
condiciones.
Zona ecológica
Indica que el vehículo se está conduciendo
de manera ecológica.
Zona de potencia
Indica que se está superando un rango de
conducción ecológica (durante la conduc-
ción a plena potencia, etc.)
1
2
3
4

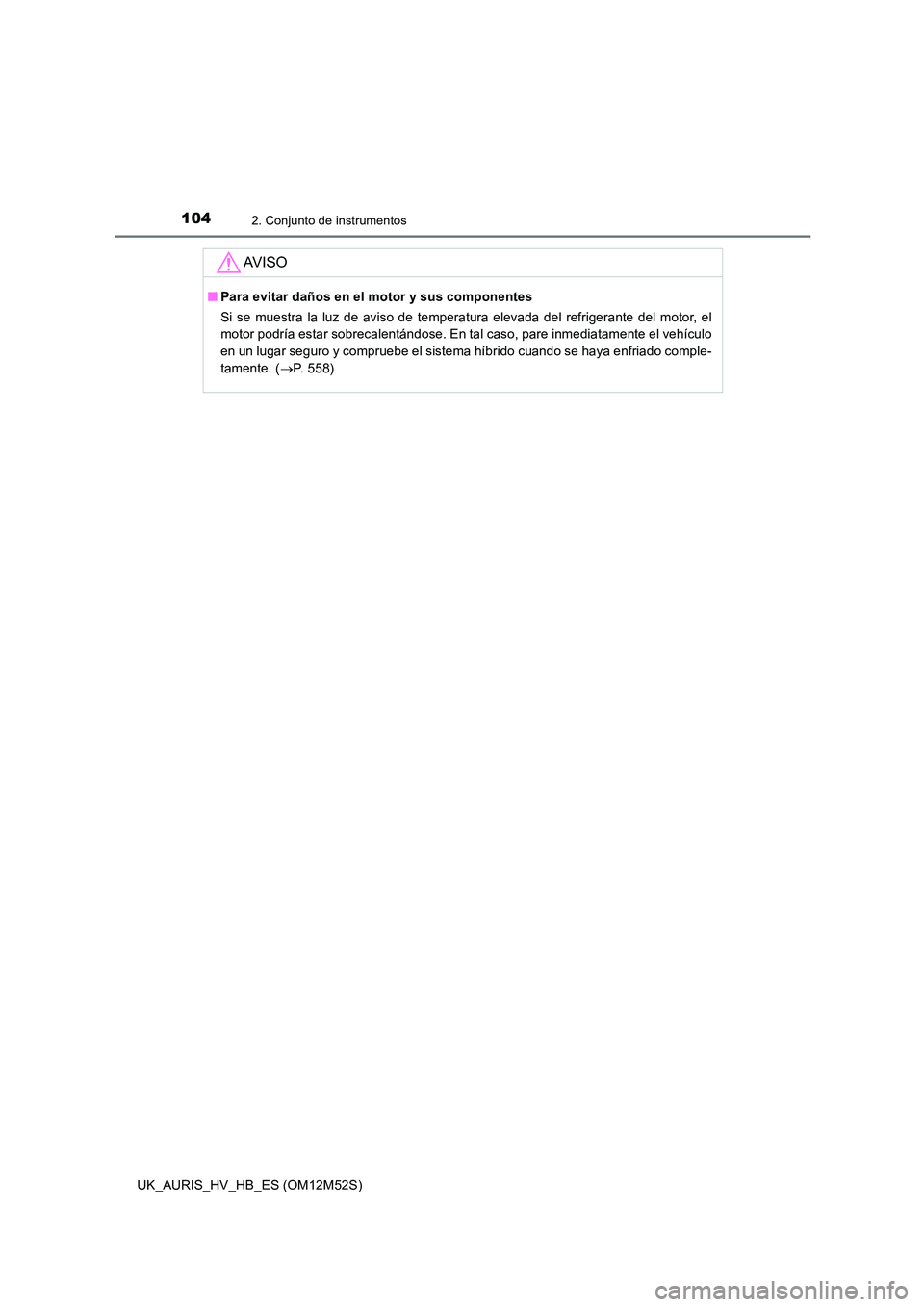

1042. Conjunto de instrumentos
UK_AURIS_HV_HB_ES (OM12M52S)
AV I S O
■Para evitar daños en el motor y sus componentes
Si se muestra la luz de aviso de temperatura elevada del refrigerante del motor, el
motor podría estar sobrecalentándose. En tal caso, pare inmediatamente el vehículo
en un lugar seguro y compruebe el sistema híbrido cuando se haya enfriado comple-
tamente. ( P. 558)

1052. Conjunto de instrumentos
2
Grupo de instrumentos
UK_AURIS_HV_HB_ES (OM12M52S)
El visualizador de información múltiple muestra al conductor distintos datos
relacionados con la conducción, como la temperatura actual del exterior. El
visualizador de información múltiple también se puede utilizar para cambiar
los ajustes de visualización y otros ajustes.
● Temperatura exterior (P. 102)
● Pantalla emergente
En algunas situaciones, se visuali-
zará temporalmente un mensaje
de aviso o el estado de funciona-
miento de un sistema en el visuali-
zador de información múltiple.
En algunos modelos: Algunas pan-
tallas emergentes pueden acti-
varse/desactivarse. ( P. 111 )
● Información del viaje (P. 107)
Muestra los siguientes elementos:
• Cuentakilómetros
• Cuentakilómetros parcial
Visualizador de información múltiple
Contenido del visualizador

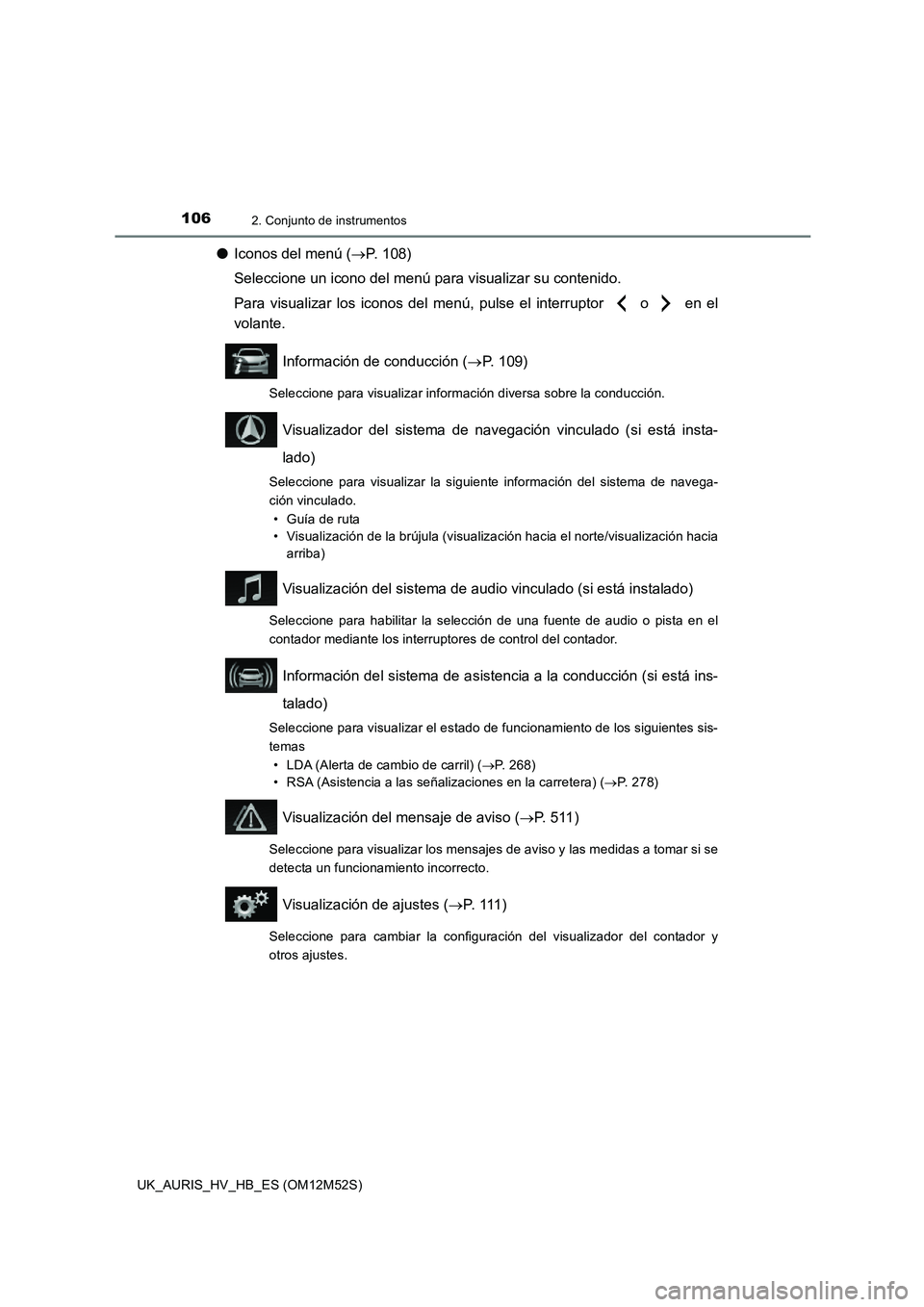

1062. Conjunto de instrumentos
UK_AURIS_HV_HB_ES (OM12M52S)
●Iconos del menú (P. 108)
Seleccione un icono del menú para visualizar su contenido.
Para visualizar los iconos del menú, pulse el interruptor o en el
volante.
Información de conducción ( P. 109)
Seleccione para visualizar información diversa sobre la conducción.
Visualizador del sistema de navegación vinculado (si está insta-
lado)
Seleccione para visualizar la siguiente información del sistema de navega-
ción vinculado.
• Guía de ruta
• Visualización de la brújula (visualización hacia el norte/visualización hacia
arriba)
Visualización del sistema de audio vinculado (si está instalado)
Seleccione para habilitar la selección de una fuente de audio o pista en el
contador mediante los interruptores de control del contador.
Información del sistema de asistencia a la conducción (si está ins-
talado)
Seleccione para visualizar el estado de funcionamiento de los siguientes sis-
temas
• LDA (Alerta de cambio de carril) ( P. 268)
• RSA (Asistencia a las señalizaciones en la carretera) ( P. 278)
Visualización del mensaje de aviso (P. 5 1 1 )
Seleccione para visualizar los mensajes de aviso y las medidas a tomar si se
detecta un funcionamiento incorrecto.
Visualización de ajustes ( P. 111 )
Seleccione para cambiar la configuración del visualizador del contador y
otros ajustes.

1072. Conjunto de instrumentos
2
Grupo de instrumentos
UK_AURIS_HV_HB_ES (OM12M52S)
◆Cambio de visualizador
Para cambiar el elemento mos-
trado, pulse el interruptor “TRIP”.
Cada vez que se pulse el interrup-
tor, el elemento mostrado cambiará.
◆Elementos mostrados
■Cuentakilómetros
Muestra la distancia total que ha recorrido el vehículo.
■Cuentakilómetros parcial A/cuentakilómetros parcial B
Muestra la distancia que ha recorrido el vehículo desde la última vez que
se restauró el medidor. Los cuentakilómetros parciales A y B se pueden
utilizar para registrar y visualizar diferentes distancias de manera indepen-
diente.
Para reiniciar, visualice el cuentakilómetros parcial deseado y mantenga pul-
sado el interruptor “TRIP”.
Información del viaje

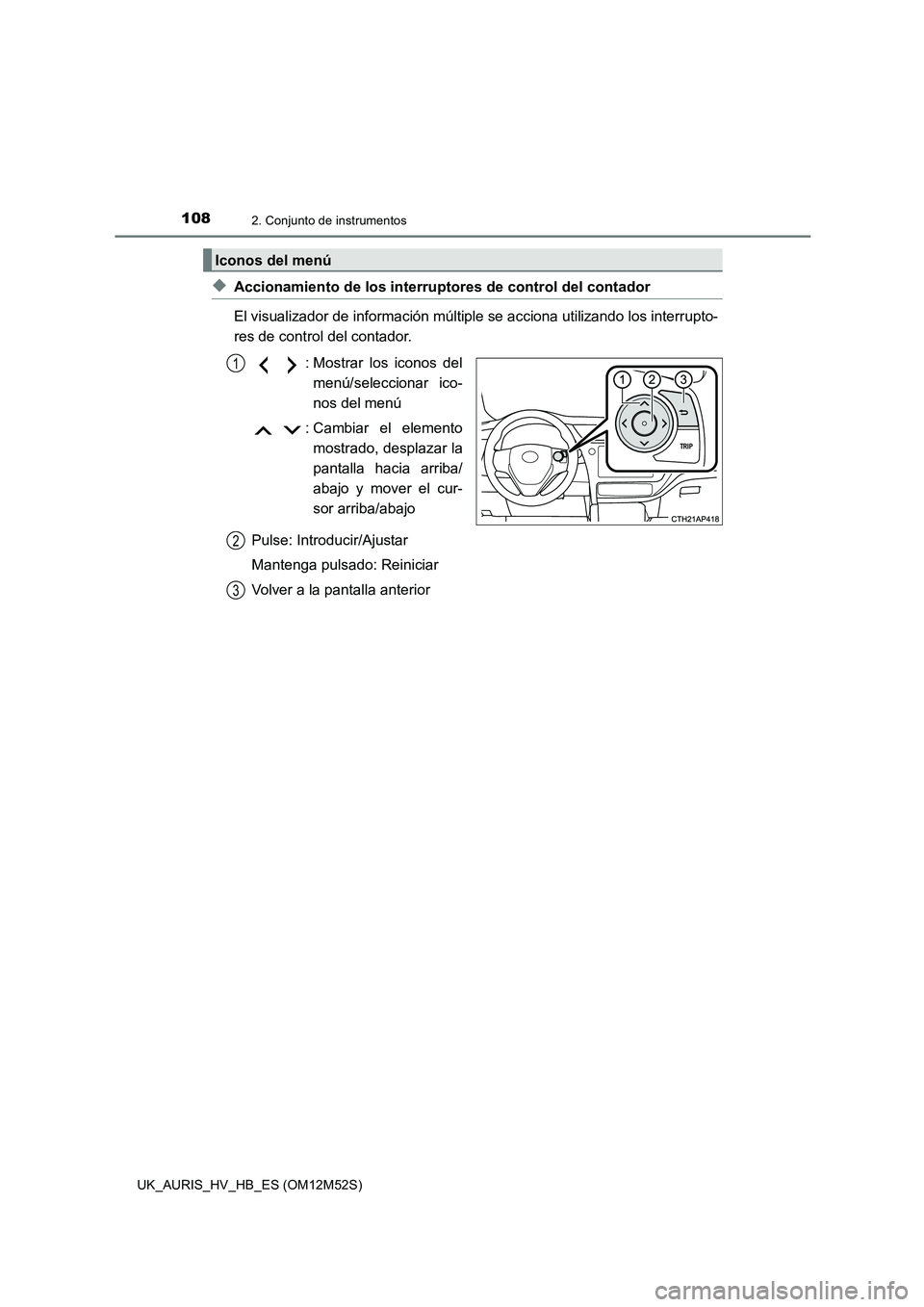

1082. Conjunto de instrumentos
UK_AURIS_HV_HB_ES (OM12M52S)
◆Accionamiento de los interruptores de control del contador
El visualizador de información múltiple se acciona utilizando los interrupto-
res de control del contador.
: Mostrar los iconos del
menú/seleccionar ico-
nos del menú
: Cambiar el elemento
mostrado, desplazar la
pantalla hacia arriba/
abajo y mover el cur-
sor arriba/abajo
Pulse: Introducir/Ajustar
Mantenga pulsado: Reiniciar
Volver a la pantalla anterior
Iconos del menú
1
2
3

1092. Conjunto de instrumentos
2
Grupo de instrumentos
UK_AURIS_HV_HB_ES (OM12M52S)
◆Información de conducción
■Información de conducción 1/Información de conducción 2/Informa-
ción de conducción 3
Muestra información de conducción como la siguiente:
● Información de conducción 1
• Consumo actual de combustible (visualizador del medidor)
• Ahorro de combustible medio (después de reiniciar)
● Información de conducción 2
• Distancia (autonomía de conducción)
• Velocidad media del vehículo (después de reiniciar)
● Información de conducción 3
• Ahorro de combustible medio (después de arrancar)
• Distancia (después de arrancar)
Los elementos mostrados (indicados a continuación) se pueden cambiar
en el visualizador de ajustes. ( P. 111 )
ElementoContenido
Consumo actual de
combustible (visuali-
zador del medidor)
Muestra el índice actual de consumo de combus-
tible en el visualizador del medidor
Consumo actual de
combustible (visuali-
zador numérico)
Muestra el índice actual de consumo de combus-
tible en la pantalla como número
Ahorro de combusti-
ble medio (después
de reiniciar)
Muestra el consumo medio de combustible
desde el reinicio del visualizador*1, 2
Ahorro de combusti-
ble medio (después
de arrancar)
Muestra el consumo medio de combustible
desde el arranque del sistema híbrido*2
Ahorro de combusti-
ble medio (después
de repostar)
Muestra el consumo medio de combustible
desde el repostaje*2, 3
Velocidad media del
vehículo (después
de reiniciar)
Muestra la velocidad media del vehículo desde el
reinicio del visualizador*1
Velocidad media del
vehículo (después
de arrancar)
Muestra la velocidad media del vehículo desde el
arranque del sistema híbrido

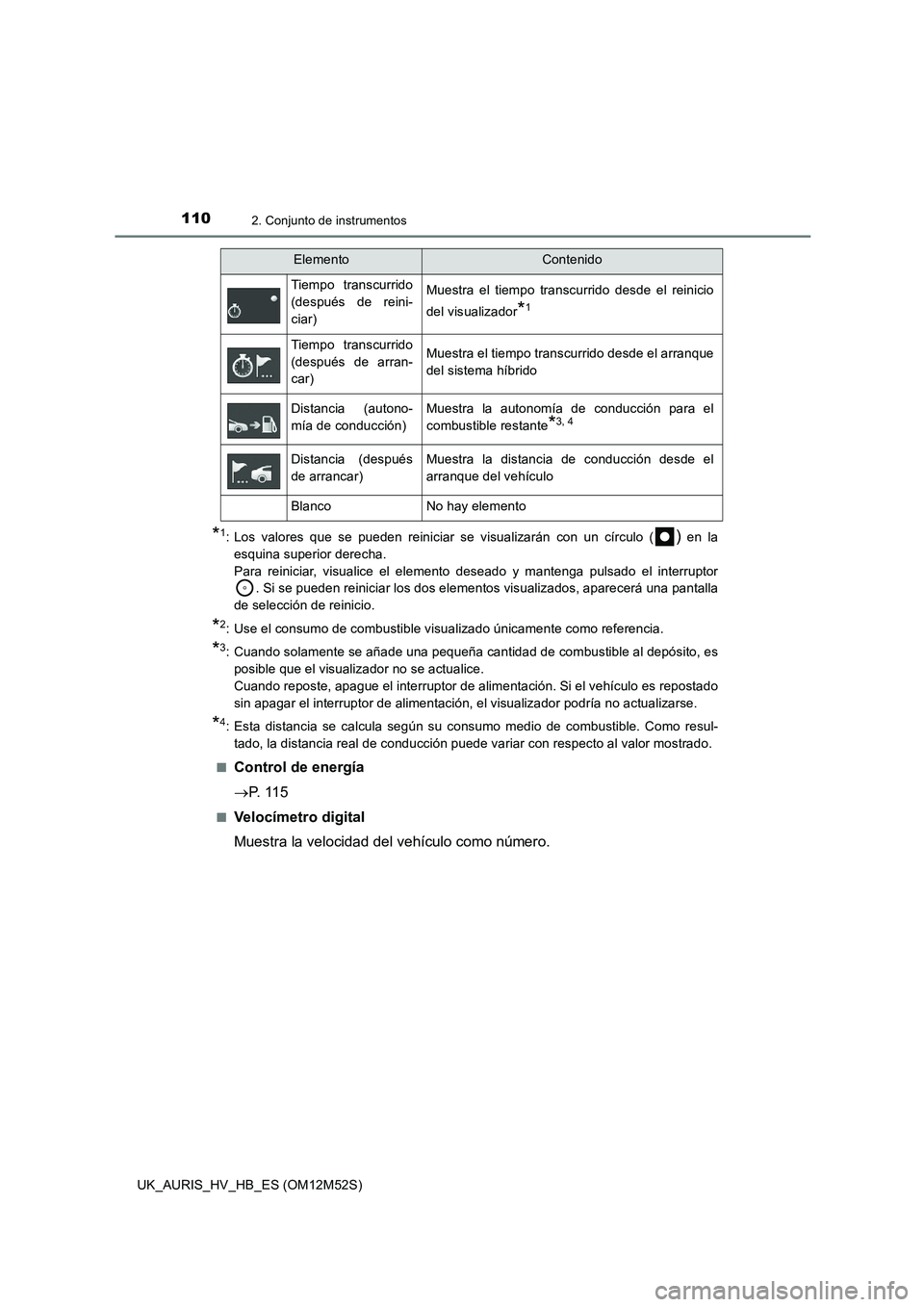

1102. Conjunto de instrumentos
UK_AURIS_HV_HB_ES (OM12M52S)
*1: Los valores que se pueden reiniciar se visualizarán con un círculo () en la
esquina superior derecha.
Para reiniciar, visualice el elemento deseado y mantenga pulsado el interruptor
. Si se pueden reiniciar los dos elementos visualizados, aparecerá una pantalla
de selección de reinicio.
*2: Use el consumo de combustible visualizado únicamente como referencia.
*3: Cuando solamente se añade una pequeña cantidad de combustible al depósito, es
posible que el visualizador no se actualice.
Cuando reposte, apague el interruptor de alimentación. Si el vehículo es repostado
sin apagar el interruptor de alimentación, el visualizador podría no actualizarse.
*4: Esta distancia se calcula según su consumo medio de combustible. Como resul-
tado, la distancia real de conducción puede variar con respecto al valor mostrado.
■Control de energía
 P. 1 1 5
■Velocímetro digital
Muestra la velocidad del vehículo como número.
Tiempo transcurrido
(después de reini-
ciar)
Muestra el tiempo transcurrido desde el reinicio
del visualizador*1
Tiempo transcurrido
(después de arran-
car)
Muestra el tiempo transcurrido desde el arranque
del sistema híbrido
Distancia (autono-
mía de conducción)
Muestra la autonomía de conducción para el
combustible restante*3, 4
Distancia (después
de arrancar)
Muestra la distancia de conducción desde el
arranque del vehículo
BlancoNo hay elemento
ElementoContenido
