TOYOTA AURIS 2018 Manuale duso (in Italian)

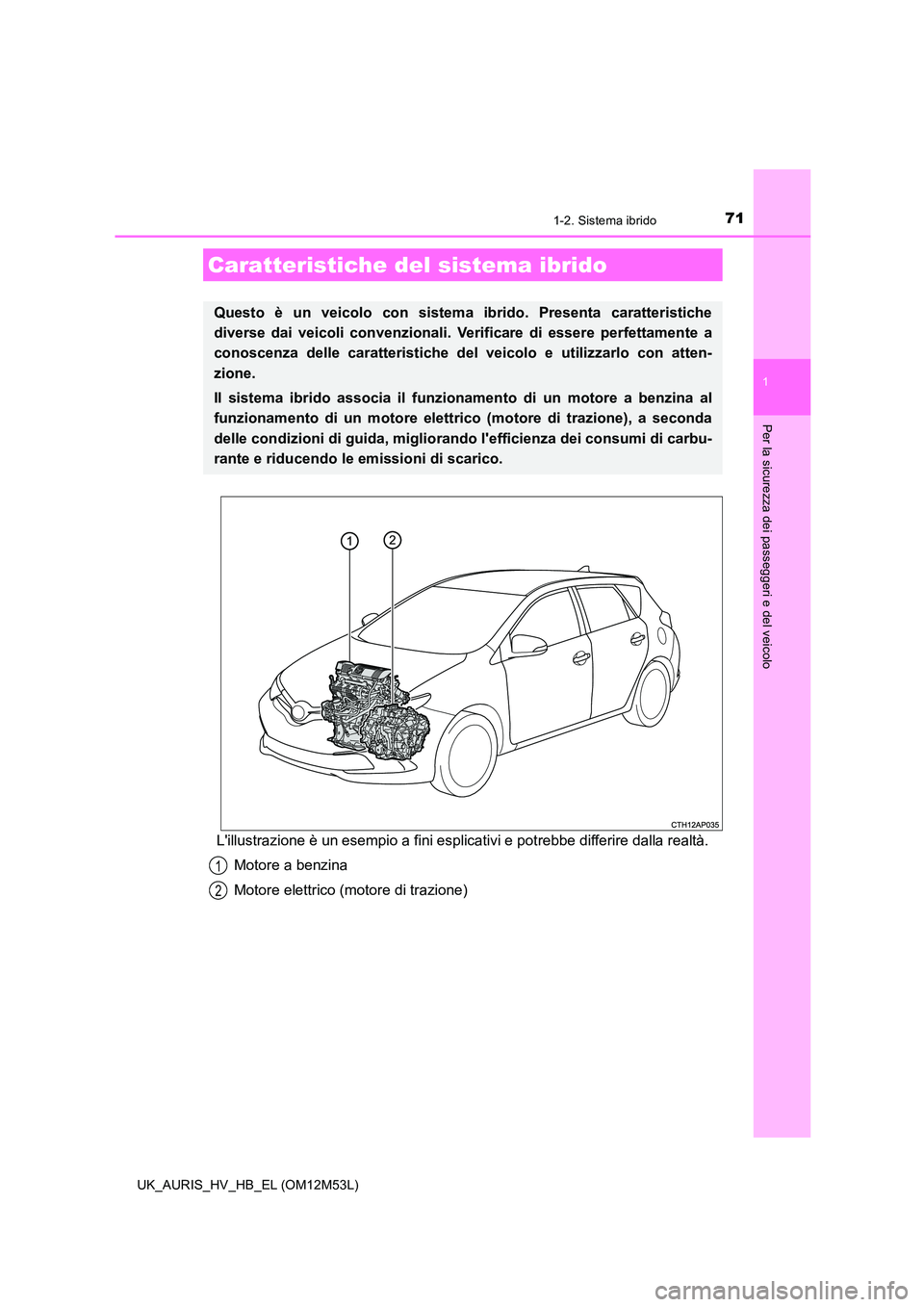

71
1
Per la sicurezza dei passeggeri e del veicolo
UK_AURIS_HV_HB_EL (OM12M53L)
1-2. Sistema ibrido
L'illustrazione è un esempio a fini esplicativi e potrebbe differire dalla realtà.
Motore a benzina
Motore elettrico (motore di trazione)
Caratteristiche del sistema ibrido
Questo è un veicolo con sistema ibrido. Presenta caratteristiche
diverse dai veicoli convenzionali. Verificare di essere perfettamente a
conoscenza delle caratteristiche del veicolo e utilizzarlo con atten-
zione.
Il sistema ibrido associa il funzionamento di un motore a benzina al
funzionamento di un motore elettrico (motore di trazione), a seconda
delle condizioni di guida, migliora ndo l'efficienza dei consumi di carbu-
rante e riducendo le emissioni di scarico.
1
2

721-2. Sistema ibrido
UK_AURIS_HV_HB_EL (OM12M53L)
◆Da fermo/durante la partenza
Il motore a benzina si arresta* quando il veicolo è fermo. In fase di par-
tenza, il veicolo viene messo in movimento dal motore elettrico (motore di
trazione). A basse velocità o percorrendo tratti in leggera pendenza, il
motore si arresta* e viene utilizzato il motore elettrico (motore di trazione).
Quando il cambio si trova in posizione N, la batteria ibrida (batteria di tra-
zione) non viene caricata.
*: Quando la batteria ibrida (batteria di trazione) deve essere caricata o il motore è in
fase di riscaldamento, ecc., il motore a benzina non si arresterà automaticamente.
( P. 7 3 )
◆Durante la guida normale
Viene utilizzato prevalentemente il motore a benzina. Il motore elettrico
(motore di trazione) provvede a caricare la batteria ibrida (batteria di tra-
zione) secondo necessità.
◆In presenza di forti accelerazioni
Quando viene premuto il pedale acceleratore in modo deciso, l'alimenta-
zione della batteria ibrida (batteria di trazione) si aggiunge a quella del
motore a benzina mediante il motore elettrico (motore di trazione).
◆In fase di frenata (frenata rigenerativa)
Le ruote azionano il motore elettrico (motore di trazione) come un genera-
tore di energia e la batteria ibrida (batteria di trazione) viene caricata.

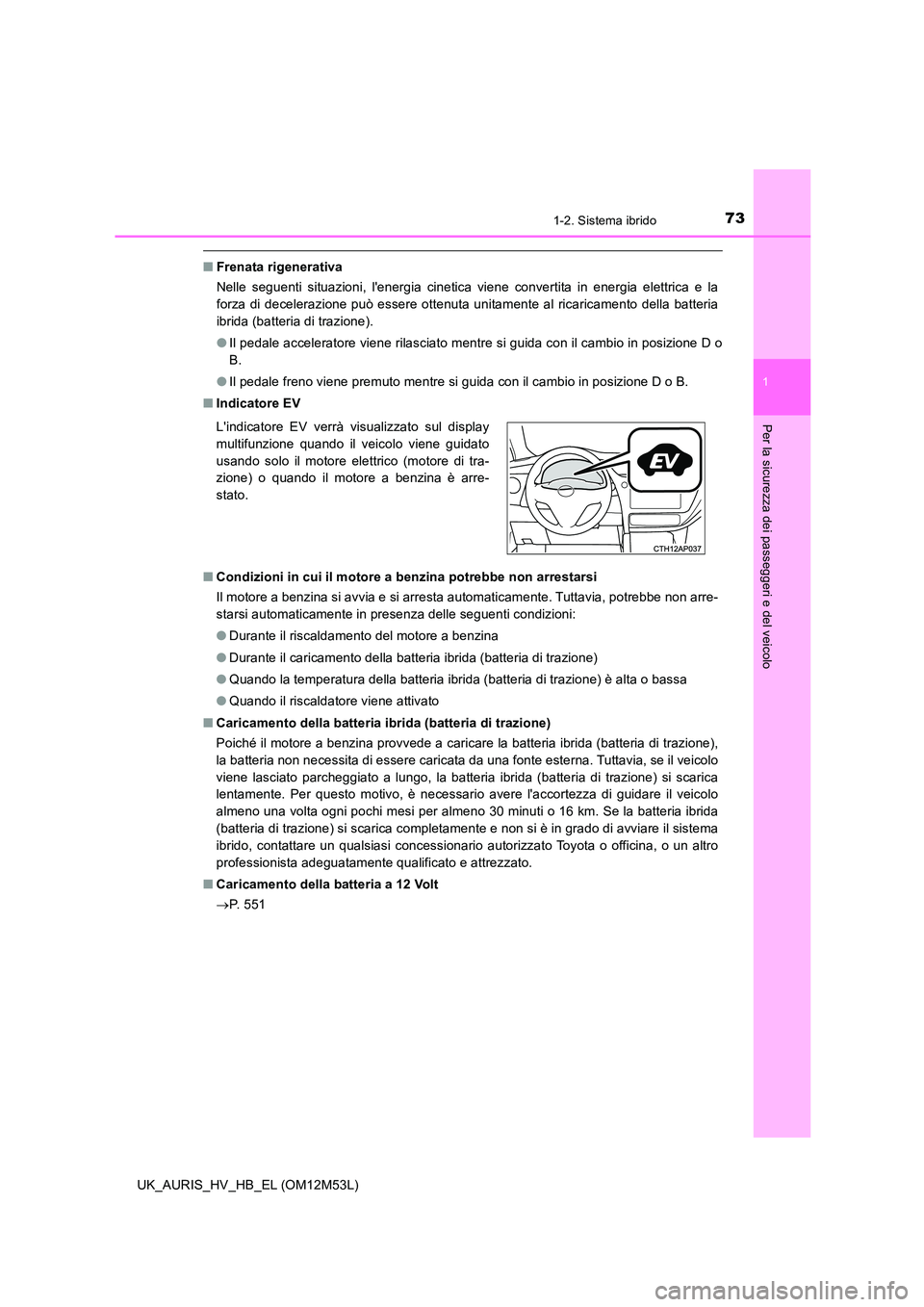

731-2. Sistema ibrido
1
Per la sicurezza dei passeggeri e del veicolo
UK_AURIS_HV_HB_EL (OM12M53L)
■Frenata rigenerativa
Nelle seguenti situazioni, l'energia cinetica viene convertita in energia elettrica e la
forza di decelerazione può essere ottenuta unitamente al ricaricamento della batteria
ibrida (batteria di trazione).
● Il pedale acceleratore viene rilasciato mentre si guida con il cambio in posizione D o
B.
● Il pedale freno viene premuto mentre si guida con il cambio in posizione D o B.
■ Indicatore EV
■ Condizioni in cui il motore a benzina potrebbe non arrestarsi
Il motore a benzina si avvia e si arresta automaticamente. Tuttavia, potrebbe non arre-
starsi automaticamente in presenza delle seguenti condizioni:
● Durante il riscaldamento del motore a benzina
● Durante il caricamento della batteria ibrida (batteria di trazione)
● Quando la temperatura della batteria ibrida (batteria di trazione) è alta o bassa
● Quando il riscaldatore viene attivato
■ Caricamento della batteria ibrida (batteria di trazione)
Poiché il motore a benzina provvede a caricare la batteria ibrida (batteria di trazione),
la batteria non necessita di essere caricata da una fonte esterna. Tuttavia, se il veicolo
viene lasciato parcheggiato a lungo, la batteria ibrida (batteria di trazione) si scarica
lentamente. Per questo motivo, è necessario avere l'accortezza di guidare il veicolo
almeno una volta ogni pochi mesi per almeno 30 minuti o 16 km. Se la batteria ibrida
(batteria di trazione) si scarica completamente e non si è in grado di avviare il sistema
ibrido, contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■ Caricamento della batteria a 12 Volt
 P. 5 5 1
L'indicatore EV verrà visualizzato sul display
multifunzione quando il veicolo viene guidato
usando solo il motore elettrico (motore di tra-
zione) o quando il motore a benzina è arre-
stato.

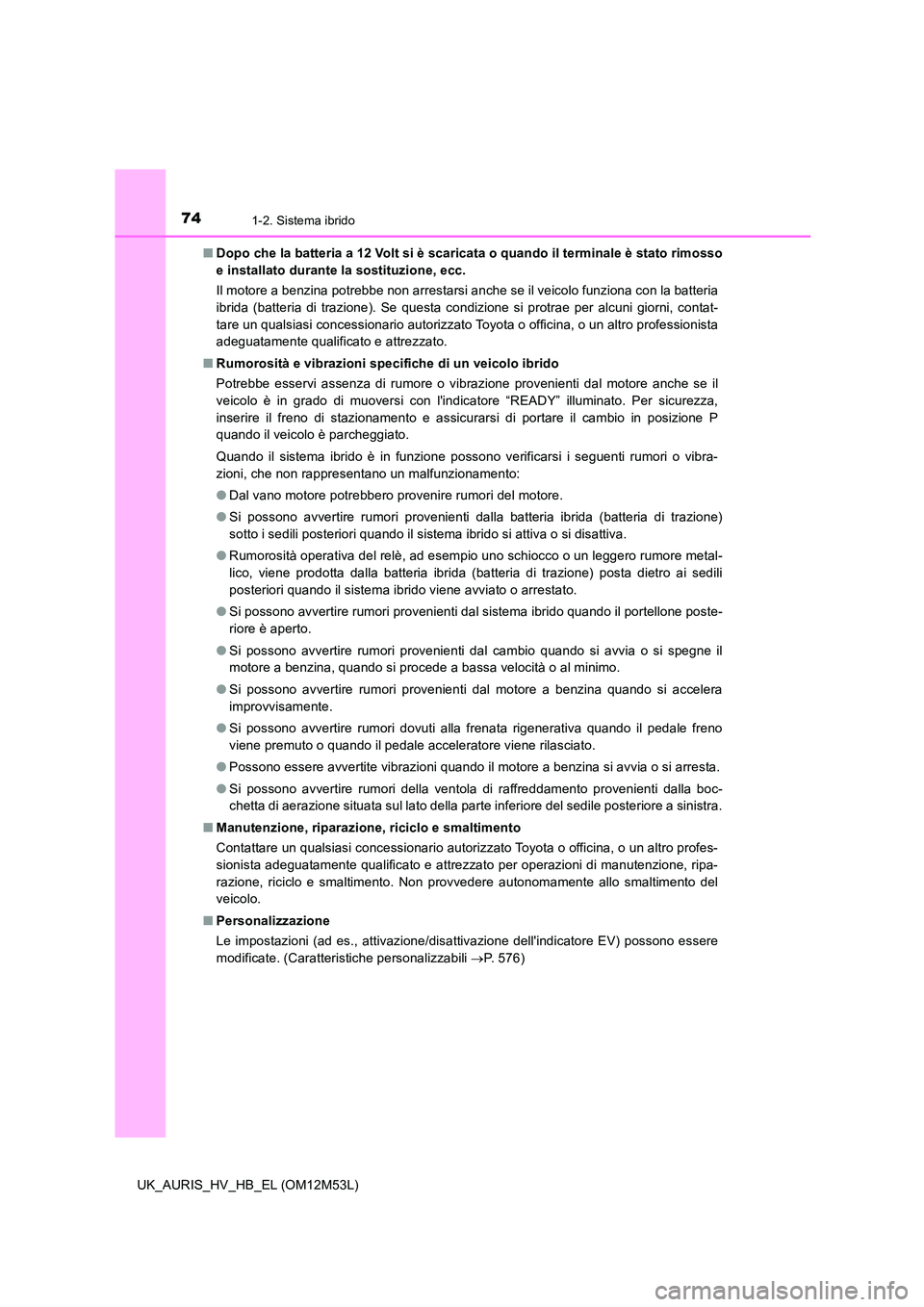

741-2. Sistema ibrido
UK_AURIS_HV_HB_EL (OM12M53L)
■ Dopo che la batteria a 12 Volt si è scaricata o quando il terminale è stato rimosso
e installato durante la sostituzione, ecc.
Il motore a benzina potrebbe non arrestarsi anche se il veicolo funziona con la batteria
ibrida (batteria di trazione). Se questa condizione si protrae per alcuni giorni, contat-
tare un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■ Rumorosità e vibrazioni specifiche di un veicolo ibrido
Potrebbe esservi assenza di rumore o vibrazione provenienti dal motore anche se il
veicolo è in grado di muoversi con l'indicatore “READY” illuminato. Per sicurezza,
inserire il freno di stazionamento e assicurarsi di portare il cambio in posizione P
quando il veicolo è parcheggiato.
Quando il sistema ibrido è in funzione possono verificarsi i seguenti rumori o vibra-
zioni, che non rappresentano un malfunzionamento:
● Dal vano motore potrebbero provenire rumori del motore.
● Si possono avvertire rumori provenienti dalla batteria ibrida (batteria di trazione)
sotto i sedili posteriori quando il sistema ibrido si attiva o si disattiva.
● Rumorosità operativa del relè, ad esempio uno schiocco o un leggero rumore metal-
lico, viene prodotta dalla batteria ibrida (batteria di trazione) posta dietro ai sedili
posteriori quando il sistema ibrido viene avviato o arrestato.
● Si possono avvertire rumori provenienti dal sistema ibrido quando il portellone poste-
riore è aperto.
● Si possono avvertire rumori provenienti dal cambio quando si avvia o si spegne il
motore a benzina, quando si procede a bassa velocità o al minimo.
● Si possono avvertire rumori provenienti dal motore a benzina quando si accelera
improvvisamente.
● Si possono avvertire rumori dovuti alla frenata rigenerativa quando il pedale freno
viene premuto o quando il pedale acceleratore viene rilasciato.
● Possono essere avvertite vibrazioni quando il motore a benzina si avvia o si arresta.
● Si possono avvertire rumori della ventola di raffreddamento provenienti dalla boc-
chetta di aerazione situata sul lato della parte inferiore del sedile posteriore a sinistra.
■ Manutenzione, riparazione, riciclo e smaltimento
Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro profes-
sionista adeguatamente qualificato e attrezzato per operazioni di manutenzione, ripa-
razione, riciclo e smaltimento. Non provvedere autonomamente allo smaltimento del
veicolo.
■ Personalizzazione
Le impostazioni (ad es., attivazione/disattivazione dell'indicatore EV) possono essere
modificate. (Caratteristiche personalizzabili P. 576)

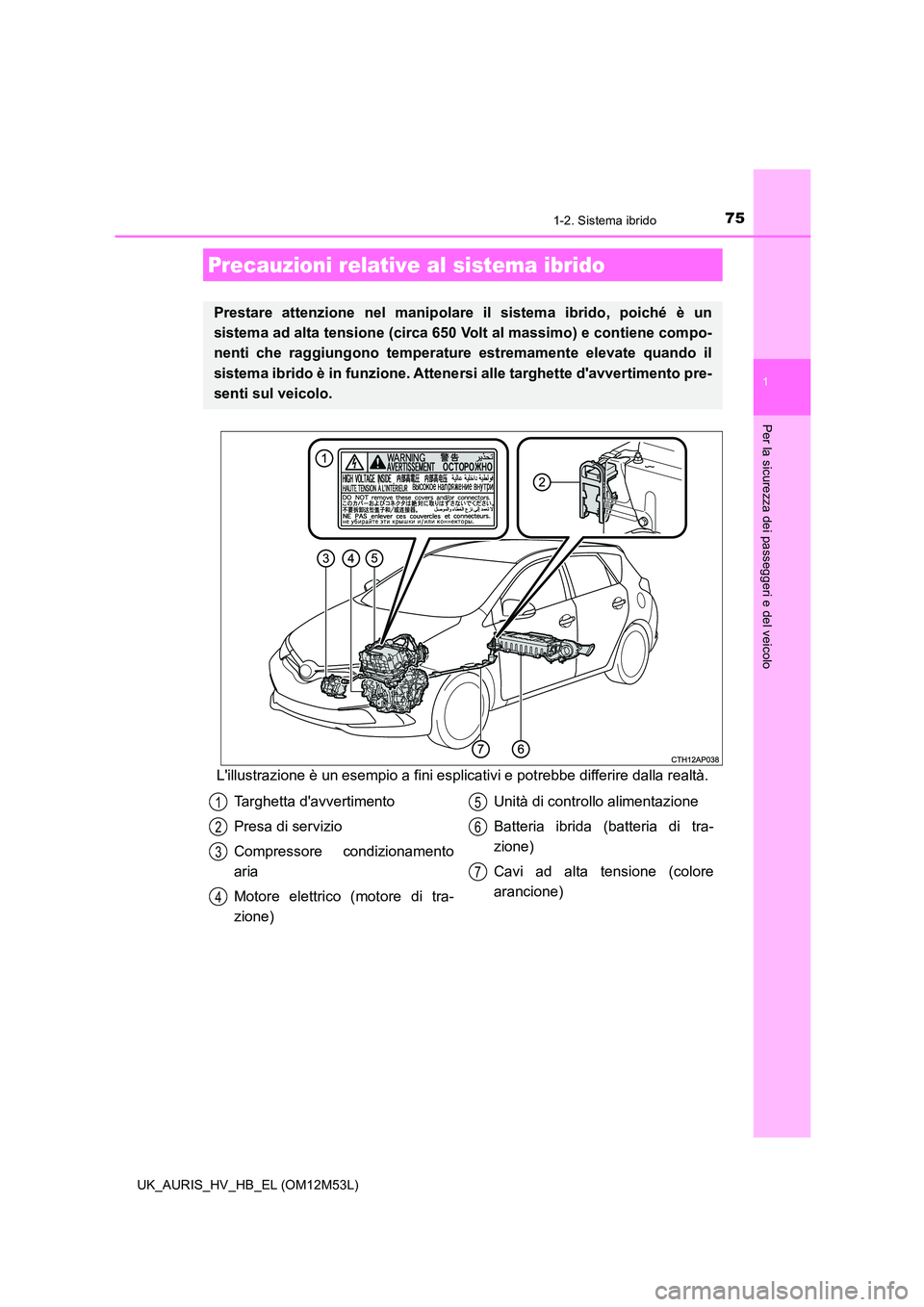

751-2. Sistema ibrido
1
Per la sicurezza dei passeggeri e del veicolo
UK_AURIS_HV_HB_EL (OM12M53L)
L'illustrazione è un esempio a fini esplicativi e potrebbe differire dalla realtà.
Precauzioni relative al sistema ibrido
Prestare attenzione nel manipolare il sistema ibrido, poiché è un
sistema ad alta tensione (circa 650 Volt al massimo) e contiene compo-
nenti che raggiungono temperature estremamente elevate quando il
sistema ibrido è in funzione. Attene rsi alle targhette d'avvertimento pre-
senti sul veicolo.
Targhetta d'avvertimento
Presa di servizio
Compressore condizionamento
aria
Motore elettrico (motore di tra-
zione)
Unità di controllo alimentazione
Batteria ibrida (batteria di tra-
zione)
Cavi ad alta tensione (colore
arancione)
1
2
3
4
5
6
7

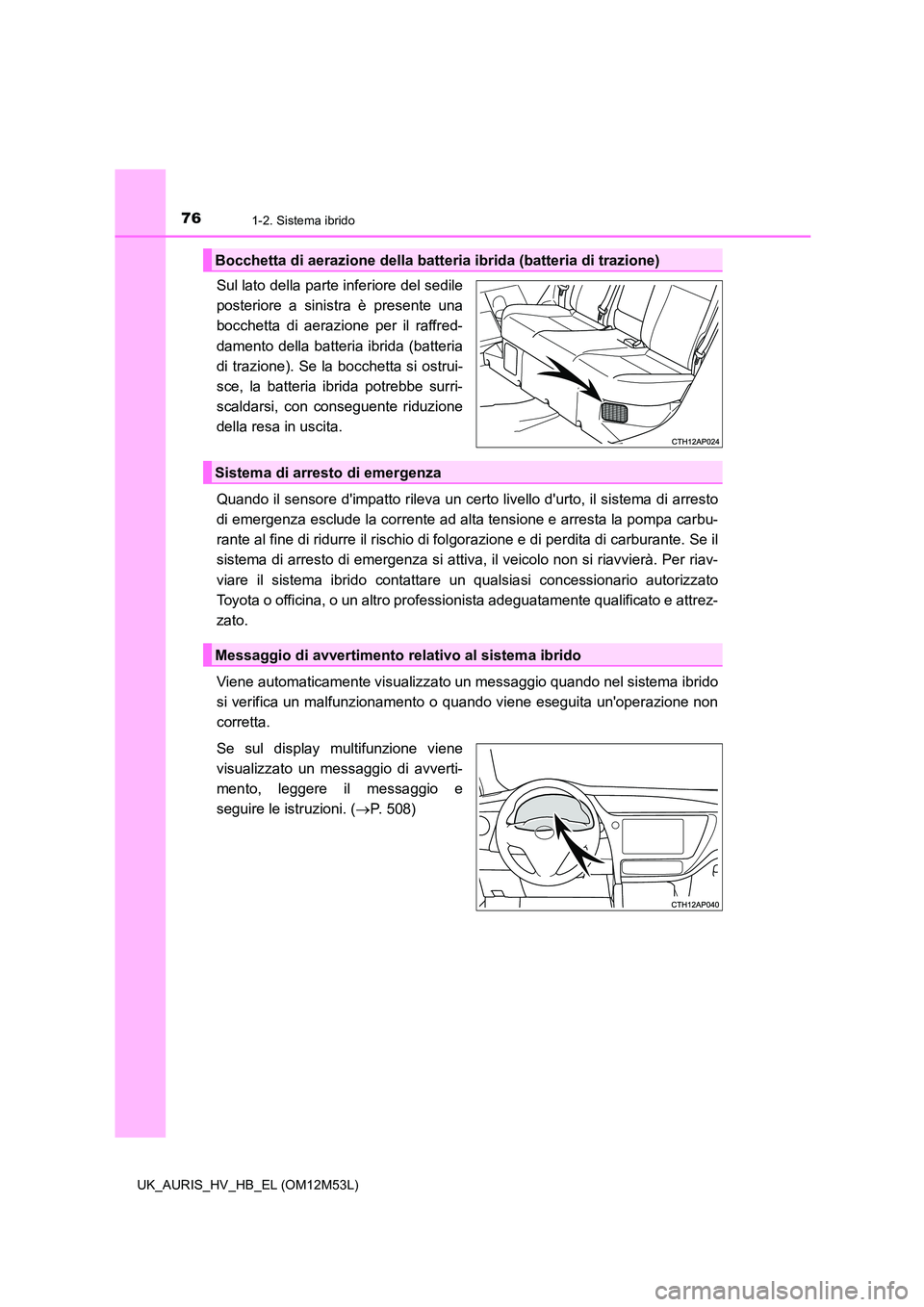

761-2. Sistema ibrido
UK_AURIS_HV_HB_EL (OM12M53L)
Sul lato della parte inferiore del sedile
posteriore a sinistra è presente una
bocchetta di aerazione per il raffred-
damento della batteria ibrida (batteria
di trazione). Se la bocchetta si ostrui-
sce, la batteria ibrida potrebbe surri-
scaldarsi, con conseguente riduzione
della resa in uscita.
Quando il sensore d'impatto rileva un certo livello d'urto, il sistema di arresto
di emergenza esclude la corrente ad alta tensione e arresta la pompa carbu-
rante al fine di ridurre il rischio di fol gorazione e di perdita di carburante. Se il
sistema di arresto di emergenza si attiva, il veicolo non si riavvierà. Per riav-
viare il sistema ibrido contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrez-
zato.
Viene automaticamente visualizzato un messaggio quando nel sistema ibrido
si verifica un malfunzionamento o quando viene eseguita un'operazione non
corretta.
Se sul display multifunzione viene
visualizzato un messaggio di avverti-
mento, leggere il messaggio e
seguire le istruzioni. ( P. 508)
Bocchetta di aerazione della batteria ibrida (batteria di trazione)
Sistema di arresto di emergenza
Messaggio di avvertimento relativo al sistema ibrido

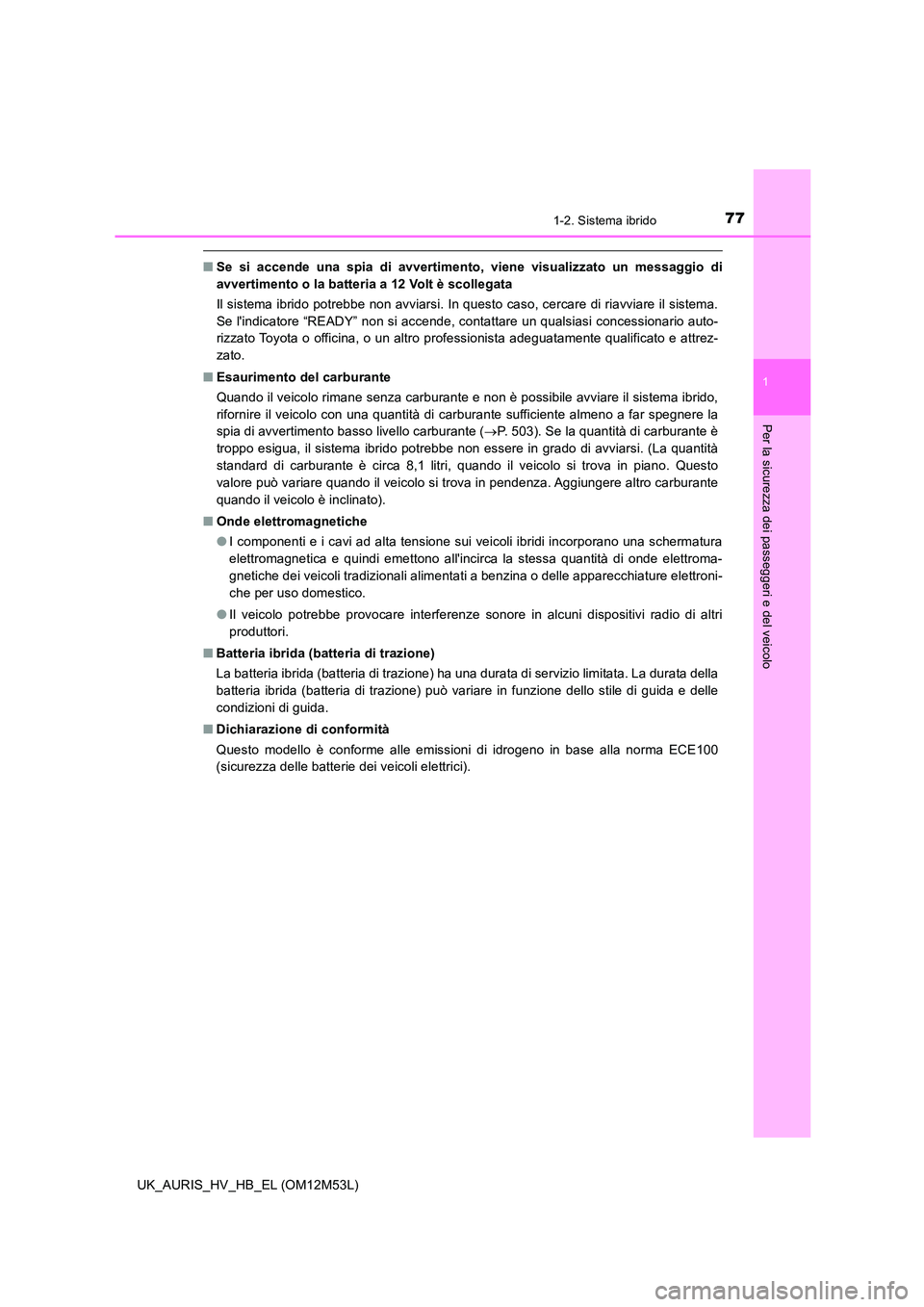

771-2. Sistema ibrido
1
Per la sicurezza dei passeggeri e del veicolo
UK_AURIS_HV_HB_EL (OM12M53L)
■Se si accende una spia di avvertimento, viene visualizzato un messaggio di
avvertimento o la batteria a 12 Volt è scollegata
Il sistema ibrido potrebbe non avviarsi. In questo caso, cercare di riavviare il sistema.
Se l'indicatore “READY” non si accende, contattare un qualsiasi concessionario auto-
rizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrez-
zato.
■ Esaurimento del carburante
Quando il veicolo rimane senza carburante e non è possibile avviare il sistema ibrido,
rifornire il veicolo con una quantità di carburante sufficiente almeno a far spegnere la
spia di avvertimento basso livello carburante ( P. 503). Se la quantità di carburante è
troppo esigua, il sistema ibrido potrebbe non essere in grado di avviarsi. (La quantità
standard di carburante è circa 8,1 litri, quando il veicolo si trova in piano. Questo
valore può variare quando il veicolo si trova in pendenza. Aggiungere altro carburante
quando il veicolo è inclinato).
■ Onde elettromagnetiche
● I componenti e i cavi ad alta tensione sui veicoli ibridi incorporano una schermatura
elettromagnetica e quindi emettono all'incirca la stessa quantità di onde elettroma-
gnetiche dei veicoli tradizionali alimentati a benzina o delle apparecchiature elettroni-
che per uso domestico.
● Il veicolo potrebbe provocare interferenze sonore in alcuni dispositivi radio di altri
produttori.
■ Batteria ibrida (batteria di trazione)
La batteria ibrida (batteria di trazione) ha una durata di servizio limitata. La durata della
batteria ibrida (batteria di trazione) può variare in funzione dello stile di guida e delle
condizioni di guida.
■ Dichiarazione di conformità
Questo modello è conforme alle emissioni di idrogeno in base alla norma ECE100
(sicurezza delle batterie dei veicoli elettrici).

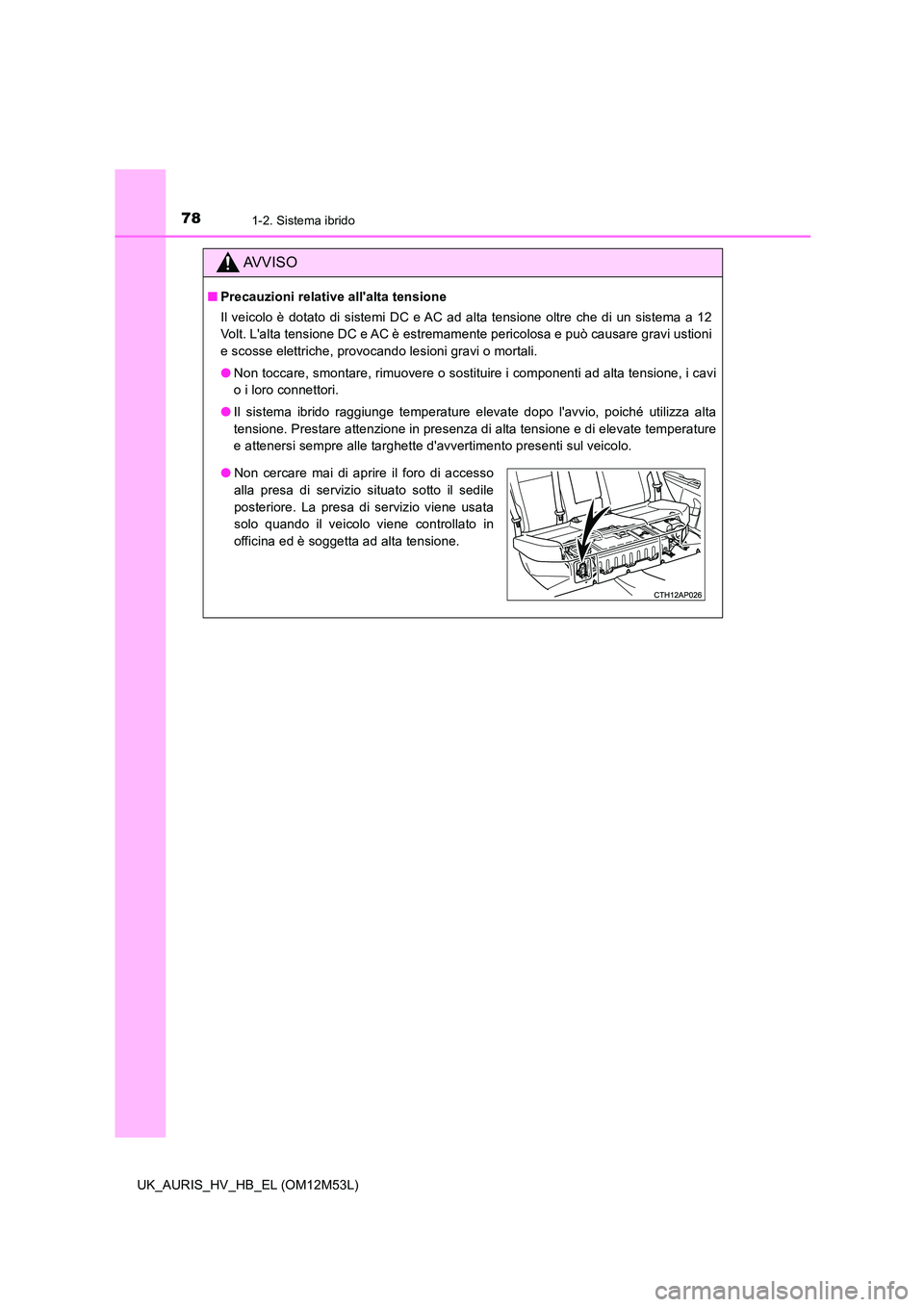

781-2. Sistema ibrido
UK_AURIS_HV_HB_EL (OM12M53L)
AVVISO
■Precauzioni relative all'alta tensione
Il veicolo è dotato di sistemi DC e AC ad alta tensione oltre che di un sistema a 12
Volt. L'alta tensione DC e AC è estremamente pericolosa e può causare gravi ustioni
e scosse elettriche, provocando lesioni gravi o mortali.
● Non toccare, smontare, rimuovere o sostituire i componenti ad alta tensione, i cavi
o i loro connettori.
● Il sistema ibrido raggiunge temperature elevate dopo l'avvio, poiché utilizza alta
tensione. Prestare attenzione in presenza di alta tensione e di elevate temperature
e attenersi sempre alle targhette d'avvertimento presenti sul veicolo.
● Non cercare mai di aprire il foro di accesso
alla presa di servizio situato sotto il sedile
posteriore. La presa di servizio viene usata
solo quando il veicolo viene controllato in
officina ed è soggetta ad alta tensione.

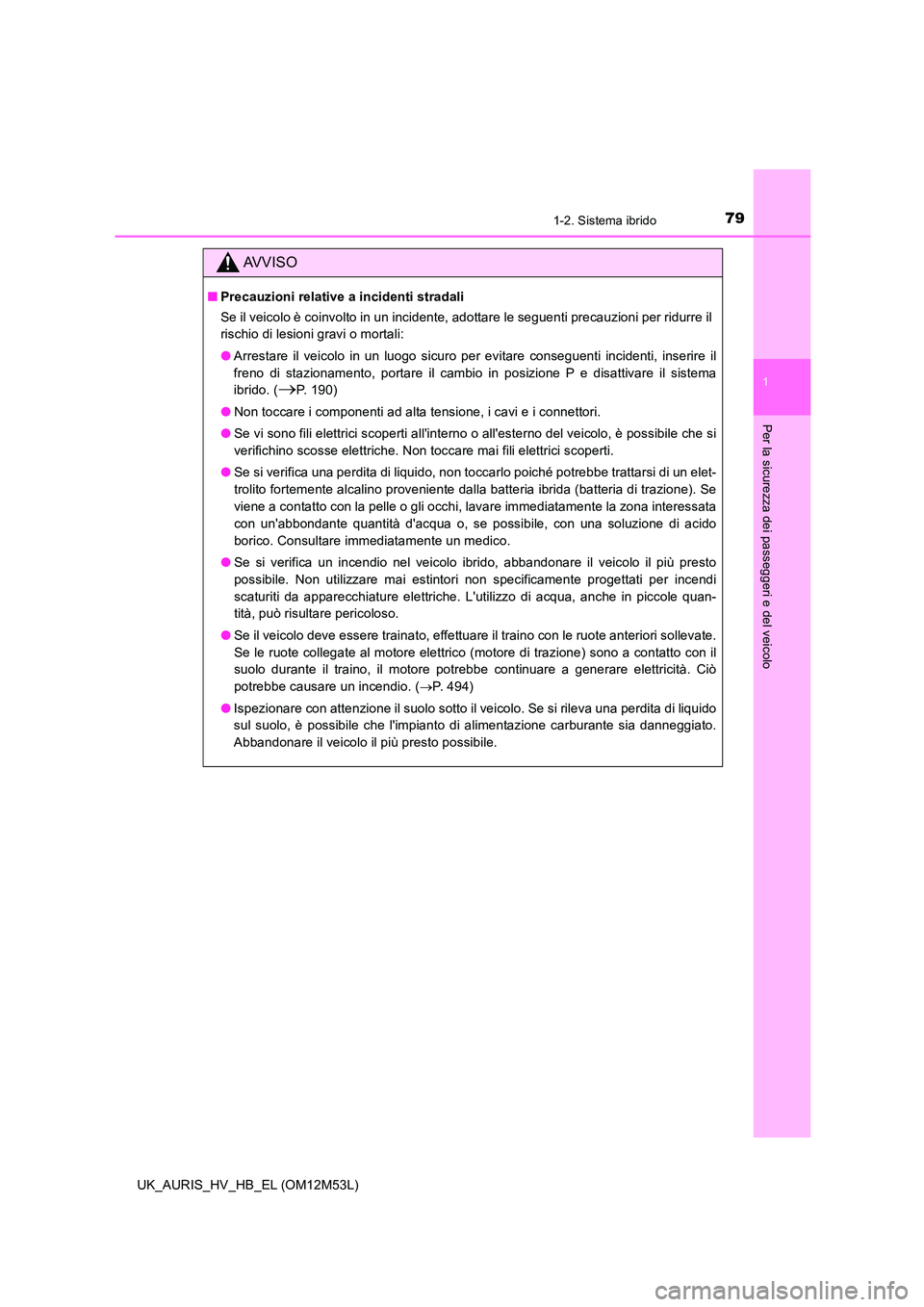

791-2. Sistema ibrido
1
Per la sicurezza dei passeggeri e del veicolo
UK_AURIS_HV_HB_EL (OM12M53L)
AVVISO
■Precauzioni relative a incidenti stradali
Se il veicolo è coinvolto in un incidente, adottare le seguenti precauzioni per ridurre il
rischio di lesioni gravi o mortali:
● Arrestare il veicolo in un luogo sicuro per evitare conseguenti incidenti, inserire il
freno di stazionamento, portare il cambio in posizione P e disattivare il sistema
ibrido. (P. 190)
● Non toccare i componenti ad alta tensione, i cavi e i connettori.
● Se vi sono fili elettrici scoperti all'interno o all'esterno del veicolo, è possibile che si
verifichino scosse elettriche. Non toccare mai fili elettrici scoperti.
● Se si verifica una perdita di liquido, non toccarlo poiché potrebbe trattarsi di un elet-
trolito fortemente alcalino proveniente dalla batteria ibrida (batteria di trazione). Se
viene a contatto con la pelle o gli occhi, lavare immediatamente la zona interessata
con un'abbondante quantità d'acqua o, se possibile, con una soluzione di acido
borico. Consultare immediatamente un medico.
● Se si verifica un incendio nel veicolo ibrido, abbandonare il veicolo il più presto
possibile. Non utilizzare mai estintori non specificamente progettati per incendi
scaturiti da apparecchiature elettriche. L'utilizzo di acqua, anche in piccole quan-
tità, può risultare pericoloso.
● Se il veicolo deve essere trainato, effettuare il traino con le ruote anteriori sollevate.
Se le ruote collegate al motore elettrico (motore di trazione) sono a contatto con il
suolo durante il traino, il motore potrebbe continuare a generare elettricità. Ciò
potrebbe causare un incendio. ( P. 494)
● Ispezionare con attenzione il suolo sotto il veicolo. Se si rileva una perdita di liquido
sul suolo, è possibile che l'impianto di alimentazione carburante sia danneggiato.
Abbandonare il veicolo il più presto possibile.

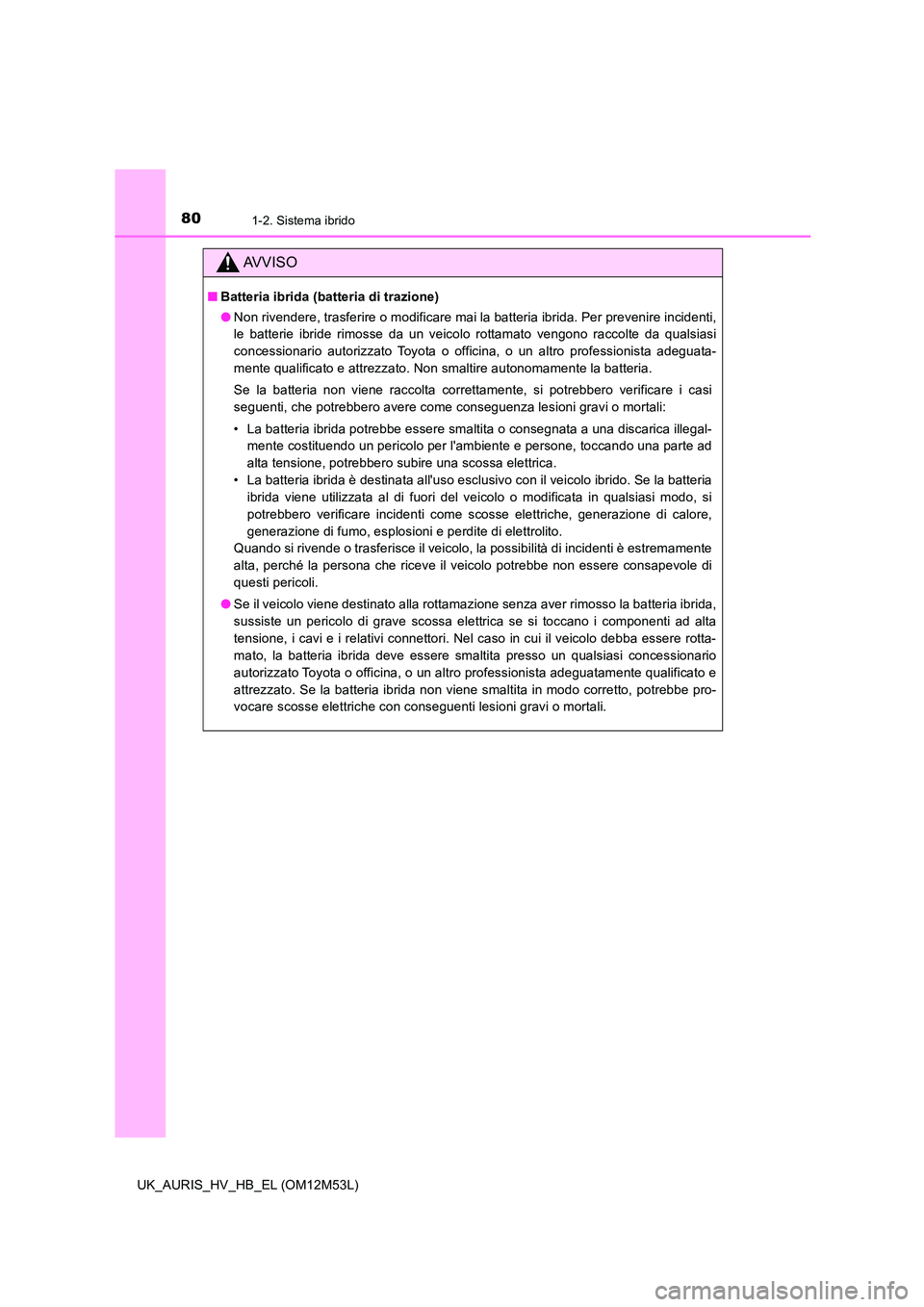

801-2. Sistema ibrido
UK_AURIS_HV_HB_EL (OM12M53L)
AVVISO
■Batteria ibrida (batteria di trazione)
● Non rivendere, trasferire o modificare mai la batteria ibrida. Per prevenire incidenti,
le batterie ibride rimosse da un veicolo rottamato vengono raccolte da qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista adeguata-
mente qualificato e attrezzato. Non smaltire autonomamente la batteria.
Se la batteria non viene raccolta correttamente, si potrebbero verificare i casi
seguenti, che potrebbero avere come conseguenza lesioni gravi o mortali:
• La batteria ibrida potrebbe essere smaltita o consegnata a una discarica illegal-
mente costituendo un pericolo per l'ambiente e persone, toccando una parte ad
alta tensione, potrebbero subire una scossa elettrica.
• La batteria ibrida è destinata all'uso esclusivo con il veicolo ibrido. Se la batteria
ibrida viene utilizzata al di fuori del veicolo o modificata in qualsiasi modo, si
potrebbero verificare incidenti come scosse elettriche, generazione di calore,
generazione di fumo, esplosioni e perdite di elettrolito.
Quando si rivende o trasferisce il veicolo, la possibilità di incidenti è estremamente
alta, perché la persona che riceve il veicolo potrebbe non essere consapevole di
questi pericoli.
● Se il veicolo viene destinato alla rottamazione senza aver rimosso la batteria ibrida,
sussiste un pericolo di grave scossa elettrica se si toccano i componenti ad alta
tensione, i cavi e i relativi connettori. Nel caso in cui il veicolo debba essere rotta-
mato, la batteria ibrida deve essere smaltita presso un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato. Se la batteria ibrida non viene smaltita in modo corretto, potrebbe pro-
vocare scosse elettriche con conseguenti lesioni gravi o mortali.
