4717-3. Tee-se-itse-huolto
OM12M54FI
7
Huolto ja hoito
Kojetaulun alaosassa kuljettajan puolella
Ty y p p i A :
Irrota kansi.
Ty y p p i B :
Avaa säilytyslokero. Paina säily-
tyslokeron sivuilta niin, että se
vapautuu kiinni pitävistä yläpuoli-
sista sakaroista.
Vedä säilytyslokero ulos ja
vapauta alakiinnikkeet.
1
2
OM12M54FI.book Page 471 M onday, October 30, 2017 4:43 PM

4727-3. Tee-se-itse-huolto
OM12M54FI
Irrota sulake vetotyökalulla.
Vain tyypin A sulakkeet voidaan
vetää ulos vetotyökalulla.
Tarkista, onko sulake palanut.Ehjä sulake
Palanut sulake
Vaihda palaneen sulakkeen tilalle uusi sulake, joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot löytyvät sulakerasian kannesta.
3
4
1
2
Ty y p p i ATy y p p i B
Ty y p p i CTy y p p i D
OM12M54FI.book Page 472 M onday, October 30, 2017 4:43 PM

4737-3. Tee-se-itse-huolto
OM12M54FI
7
Huolto ja hoito

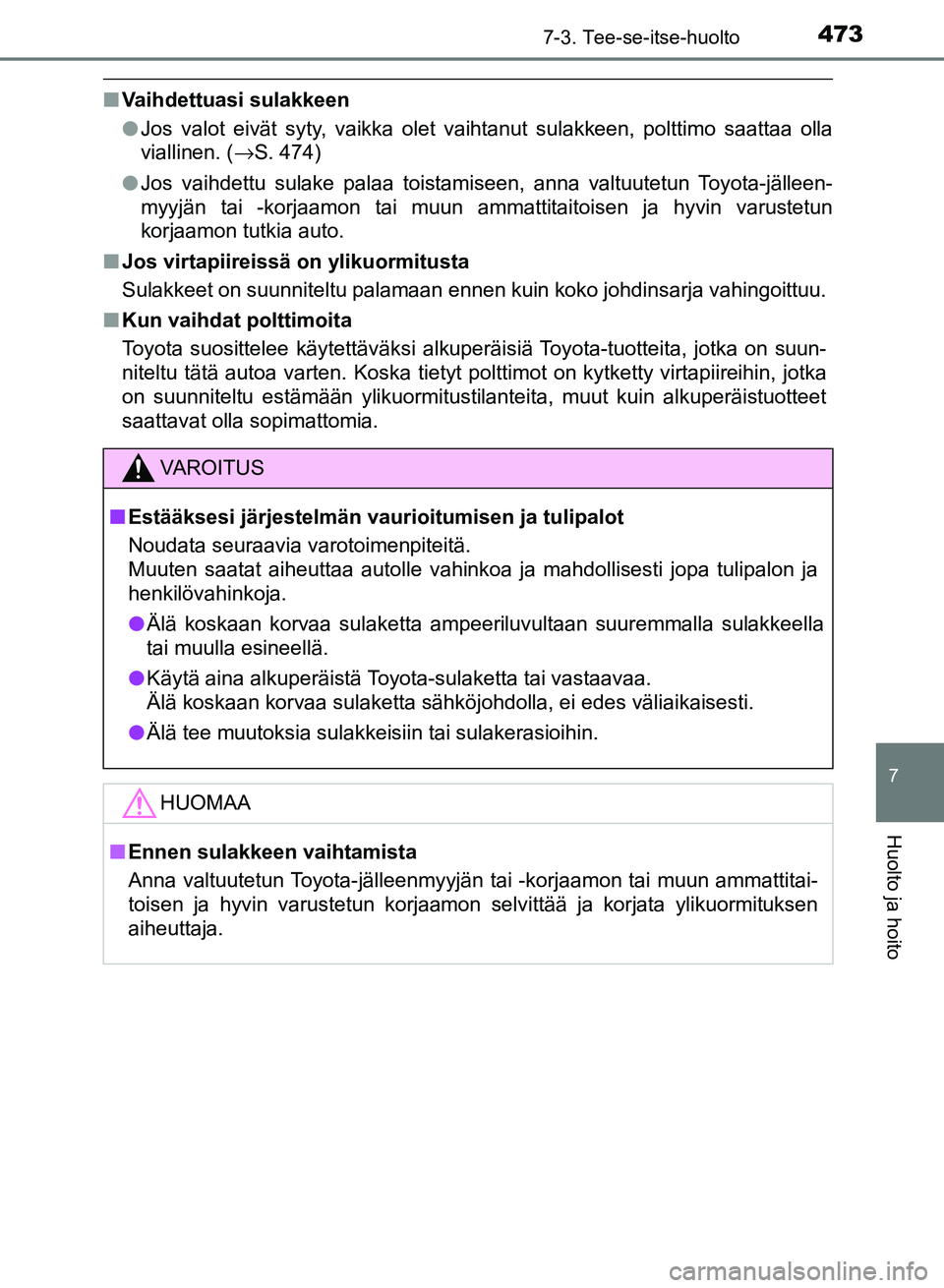

nVaihdettuasi sulakkeen
lJos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( →S. 474)
l Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto.
n Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.
n Kun vaihdat polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
VAROITUS
nEstääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
l Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkee\
lla
tai muulla esineellä.
l Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes välia\
ikaisesti.
l Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
HUOMAA
nEnnen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen
aiheuttaja.
OM12M54FI.book Page 473 M onday, October 30, 2017 4:43 PM

4747-3. Tee-se-itse-huolto
OM12M54FI
Tarkista vaihdettavan polttimon tehoarvo. (→S. 585)
nEdessä
Halogeeniajovaloilla varustetut autot
Polttimot
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste
riippuu polttimoista. Koska on vaara , että osat voivat vaurioitua
suosittelemme, että vaihto suorit etaan valtuutetulla Toyota-jäl-
leenmyyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja
hyvin varustetussa korjaamossa.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
Ajovalot
Sivusuuntavalot
Etusuuntavalot
Etusumuvalot (joissakin malleissa)1
2
3
4
OM12M54FI.book Page 474 M onday, October 30, 2017 4:43 PM

4757-3. Tee-se-itse-huolto
OM12M54FI
7
Huolto ja hoito
LED-ajovaloilla varustetut autot
nTa k a n a
Sivusuuntavalot
Etusuuntavalot
Etusumuvalot (joissakin malleissa)1
2
3
Peruutusvalo
Jarruvalot
Takasuuntavalot
Rekisterikilven valot1
2
3
4
OM12M54FI.book Page 475 Monday, October 30, 2017 4:43 PM

4767-3. Tee-se-itse-huolto
OM12M54FIn
Ajovalot (halogeeniajovaloilla varustetut autot)
Irrota kiinnike. Vedä pesunes-
teen täyttöaukko ulos ensin
käännettyäsi sitä. (Kun vaihdat
vain oikean puolen polttimon.)
Poista suojus.
Käännä polttimon liitintä vas-
tapäivään ja poista se.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
Polttimoiden vaihto
1
2
3
4
OM12M54FI.book Page 476 M
onday, October 30, 2017 4:43 PM

4777-3. Tee-se-itse-huolto
OM12M54FI
7
Huolto ja hoito
Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
Aseta suojus takaisin paikoil-
leen.
Varmistaaksesi, että suojus on
tukevasti asennettu, kohdista
ulostyöntyvä osa (A) alueen
keskikohtaan (B) kuvan mukai-
sesti, ja paina suojuksen kehää
tiukasti.
Kiinnitä pesunesteen täyttö-
aukko asettamalla se ensin
paikoilleen ja sitten kääntä-
mällä sitä. Kiinnitä lukituskiin-
nike. (Kun vaihdat vain oikean
puolen polttimon.)
5
6
A
B
7
8
OM12M54FI.book Page 477 Monday, October 30, 2017 4:43 PM

4787-3. Tee-se-itse-huolto
OM12M54FIn
Etusumuvalot (joissakin malleissa)
Käännä ohjauspyörää vas-
takkaiseen suuntaan vaihdet-
tavasta valosta.
Käännä pyörät asentoon, jossa
voit helposti työntää kätesi ren-
kaan ja sisälokasuojan väliin.
Irrota 2 ruuvia ja irrota sisälo-
kasuoja osittain.
Irrota sisälokasuojaa osittain
siten, että polttimo saadaan
esille.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
1
2
3
4
OM12M54FI.book Page 478 M onday, October 30, 2017 4:43 PM

4797-3. Tee-se-itse-huolto
OM12M54FI
7
Huolto ja hoito
Käännä polttimon liitintä vas-
tapäivään ja poista se.
Vaihda uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä myötäpäivään ja var-
mistu polttimon kannan kiinnitty-
misestä.
Asenna liitin.
Heiluta polttimon liitintä varovai-
sesti varmistaaksesi, ettei se ole
löysällä, käännä etusumuvalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
Kun kiinnität suojuksen, suorita vaiheet ja päinvastai-
sessa järjestyksessä kuin sitä irrottaessasi.
Varmistu, että sisälokasuoja on kiinnitetty puskurin sisäpintaan.
5
6
7
832
OM12M54FI.book Page 479 Monday, October 30, 2017 4:43 PM

4807-3. Tee-se-itse-huolto
OM12M54FIn
Etusuuntavalot
Irrota kiinnike. Vedä pesu-
nesteen täyttöaukko ulos
ensin käännettyäsi sitä. (Kun
vaihdat vain oikean puolen
polttimon.)
Käännä polttimon kantaa vas-
tapäivään.
Irrota polttimo.
Kun kiinnität polttimon, suorita vaiheet ja päinvastaisessa
järjestyksessä kuin sitä irrottaessasi.
Kiinnitä pesunesteen täyttö-
aukko asettamalla se ensin
paikoilleen ja sitten kääntä-
mällä sitä. Kiinnitä lukituskiin-
nike. (Kun vaihdat vain oikean
puolen polttimon.)
1
2
3
432
5
