5417-3. Самостоятельное техническое обслуживание
UK_AURIS_HV_HB_ER
7
Техническое
обслуживание
и уход
за автомобилем
Поверните цоколь лампы
против часовой стрелки и
снимите его.
Ус т а н о в и т е новую лампу
фонаря .
Совместите 3 язычка на лампе
фонаря с креплением и вставьте
лампу .
Поверните по часовой стрелке и
зафиксируйте цоколь лампы.
Ус т а н о в и т е разъем.
Осторожно потрясите разъем для
проверки надежности крепления,
включите передние
противотуманные фары и
визуально проверьте, что через
крепление не проходит свет.
При установке подкрылка, устанавливайте, проводя и в
обратном направлении.
Убедитесь, что подкрылок установлен на внутренней поверхности бампера.
5
6
7
832

5427-3. Самостоятельное техническое обслуживание
UK_AURIS_HV_HB_ER
■Передние указатели поворота
Снимите крепежный зажим.
Вытащите заливную
горловину бачка омывателя,
повернув ее. (То л ь к о при
замене правой лампы).
Поверните цоколь лампы
против часовой стрелки.
Извлеките лампу фонаря.
При установке лампы фонаря, устанавливайте, проводя и в
обратном направлении.
Ус т а н о в и т е заливную
горловину бачка омывателя,
вставив и повернув ее.
Ус т а н о в и т е крепежный зажим.
( То л ь к о при замене правой
лампы).
1
2
3
432
5

5437-3. Самостоятельное техническое обслуживание
UK_AURIS_HV_HB_ER
7
Техническое
обслуживание
и уход
за автомобилем
■Стоп-сигналы и задние указатели поворота
Откройте дверь багажного
отделения и отверните 2
винта . Снимите лампу в
сборе , потянув ее назад под
прямым углом.
Поверните цоколь лампы
против часовой стрелки.
Стоп -сигналы
Задние указатели поворота
Извлеките лампу фонаря.
Стоп -сигналы
Задние указатели поворота
При установке лампы фонаря, устанавливайте, проводя и в
обратном направлении.
Ус т а н о в и т е фару в сборе, а
затем установите 2 винта.
Совместите направляющую ()
и штифт () на фаре в сборе с
креплением во время установки.
1
2
1
2
3
1
2
432
5
1
2

5447-3. Самостоятельное техническое обслуживание
UK_AURIS_HV_HB_ER
■Фонарь заднего хода
Откройте дверь багажного
отделения и снимите крышку.
Вставьте плоскую отвертку или
похожий предмет в отверстие в
верхней части крышки и снимите
ее , как показано на иллюстрации.
Во избежание повреждения
автомобиля оберните плоскую
отвертку лентой.
Поверните цоколь лампы
против часовой стрелки и
снимите его.
Извлеките лампу фонаря.
Во время установки выполните указанные действия в обратной
последовательности .
1
2
3
4

5457-3. Самостоятельное техническое обслуживание
UK_AURIS_HV_HB_ER
7
Техническое
обслуживание
и уход
за автомобилем
■Фонари освещения регистрационного знака
Извлеките бл ок фонаря
Вставьте плоскую отвертку или
похожий предмет в отверстие
рядом с фонарем и снимите ее,
как показано на иллюстрации.
Во избежание повреждения
автомобиля оберните плоскую
отвертку лентой.
Поверните цоколь лампы
против часовой стрелки и
снимите его.
Извлеките лампу фонаря
Во время установки выполните указанные действия в обратной
последовательности .
1
2
3
4

5467-3. Самостоятельное техническое обслуживание
UK_AURIS_HV_HB_ER
■Боковые указатели поворота
Снимите крышку
Вставьте плоскую отвертку и
сдвиньте по краю бокового
указателя поворота.
Во избежание повреждения
автомобиля оберните плоскую
отвертку лентой.
Нажмите на 2 зажима и
извлеките боковой указатель
поворота из разъема
защитного козырька.
Извлеките патрон из корпуса
бокового указателя поворота.
Извлеките лампу.
1
2
3
4

5477-3. Самостоятельное техническое обслуживание
UK_AURIS_HV_HB_ER
7
Техническое
обслуживание
и уход
за автомобилем
Замените лампу и установите
патрон в корпус бокового
указателя поворота.
Совместите канавки патрона с
корпусом бокового ук азателя
поворота .
Протянув жгут проводов через
нижнюю часть бокового
указателя поворота,
установите его в корпус
защитного козырька.
Совместите 6 выступов и
установите крышку.
После щелчка убедитесь, что
крышка надежно закреплена.
5
6
7

5487-3. Самостоятельное техническое обслуживание
UK_AURIS_HV_HB_ER

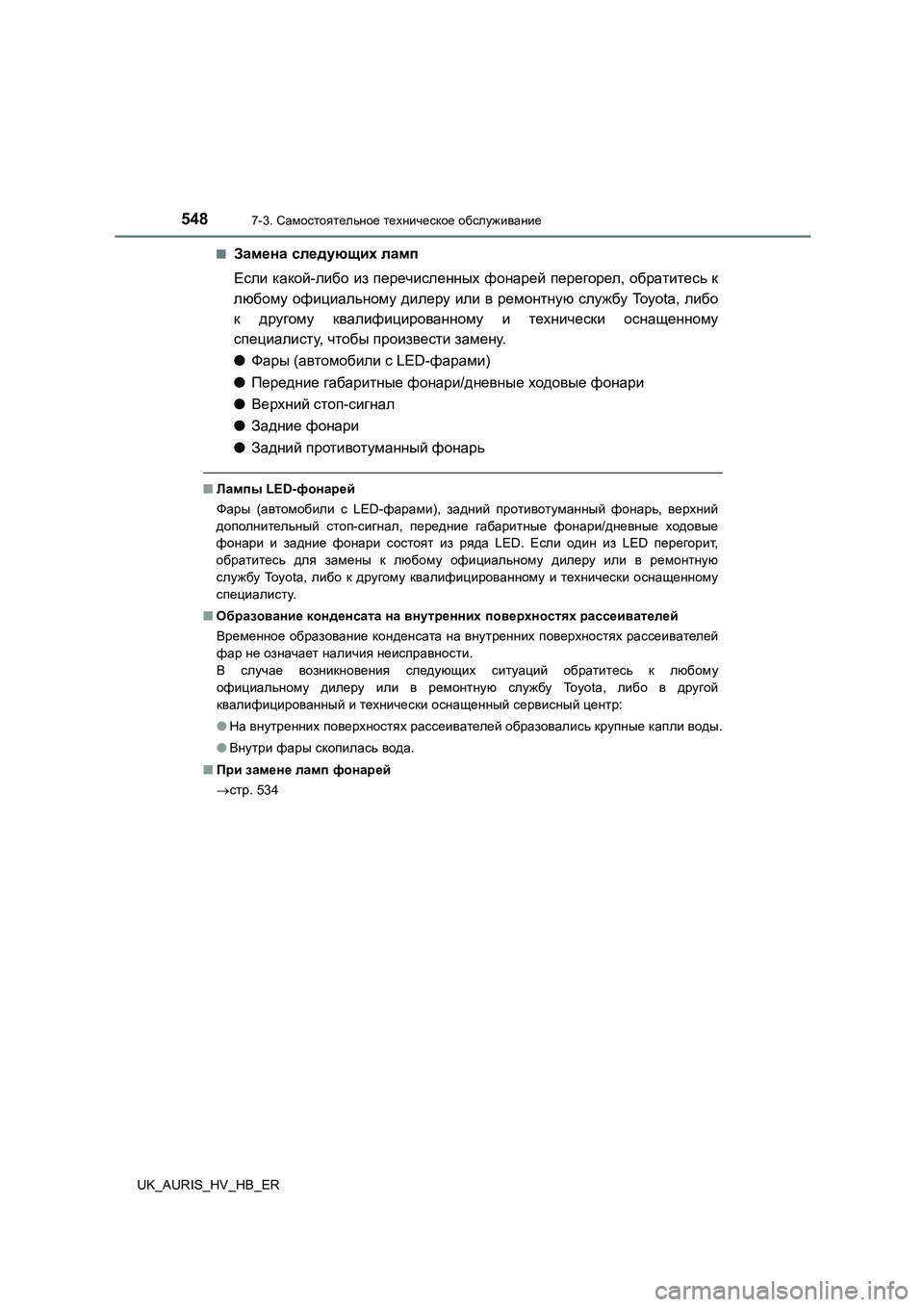

■Замена следующих ламп
Если какой-либо из перечисленных фонарей перегорел, обратитесь к
любому официальному дилеру или в ремонтную службу Toyota, либо
к другому квалифицированному и технически оснащенному
специалисту , чтобы произвести замену.
● Фары (автомобили с LED-фарами)
● Передние габаритные фонари/дневные ходовые фонари
● Верхний стоп-сигнал
● Задние фонари
● Задний противотуманный фонарь
■Лампы LED-фонарей
Фары (автомобили с LED-фарами), задний противотуманный фонарь, верхний
дополнительный стоп-сигнал, передние габаритные фонари/дневные ходовые
фонари и задние фонари состоят из ряда LED. Если один из LED перегорит,
обратитесь для замены к любому официальному дилеру или в ремонтную
службу Toyota, либо к другому квалифицированному и технически оснащенному
специалисту .
■ Образование конденсата на внутренних поверхностях рассеивателей
Временное образование конденсата на внутренних поверхностях рассеивателей
фар не означает наличия неисправности.
В случае возникновения следующих ситуаций обратитесь к любому
официальному дилеру или в ремонтную службу Toyota, либо в другой
квалифицированный и технически оснащенный сервисный центр:
● На внутренних поверхностях рассеивателей образовались крупные капли воды.
● Внутри фары скопилась вода.
■ При замене ламп фонарей
 стр. 534

5497-3. Самостоятельное техническое обслуживание
UK_AURIS_HV_HB_ER
7
Техническое
обслуживание
и уход
за автомобилем
ПРЕДУПРЕЖДЕНИЕ
■Замена ламп фонарей
● Выключите фонари. Не пытайтесь заменить лампу сразу после выключения
фонарей .
Лампы могут сильно нагреваться и вызывать ожоги.
● Не прикасайтесь к стеклянной части лампы фонаря голыми руками. Если
нельзя избежать удерживания стеклянной части, используйте и удерживайте
чистой сухой тканью во избежание попадания воды и масла на лампу.
Также , если на лампе имеется царапина или ее уронили, она может
перегореть или треснуть.
● Плотно установите лампы фонарей и все детали, необходимые для их
крепления . Несоблюдение этого требования может привести к повреждению,
пожару или попаданию воды в блок фары. Это может стать причиной
повреждения фар или образования конденсата на рассеивателе.
■ Во избежание повреждения или пожара
Убедитесь , что лампы полностью вставлены и зафиксированы.
