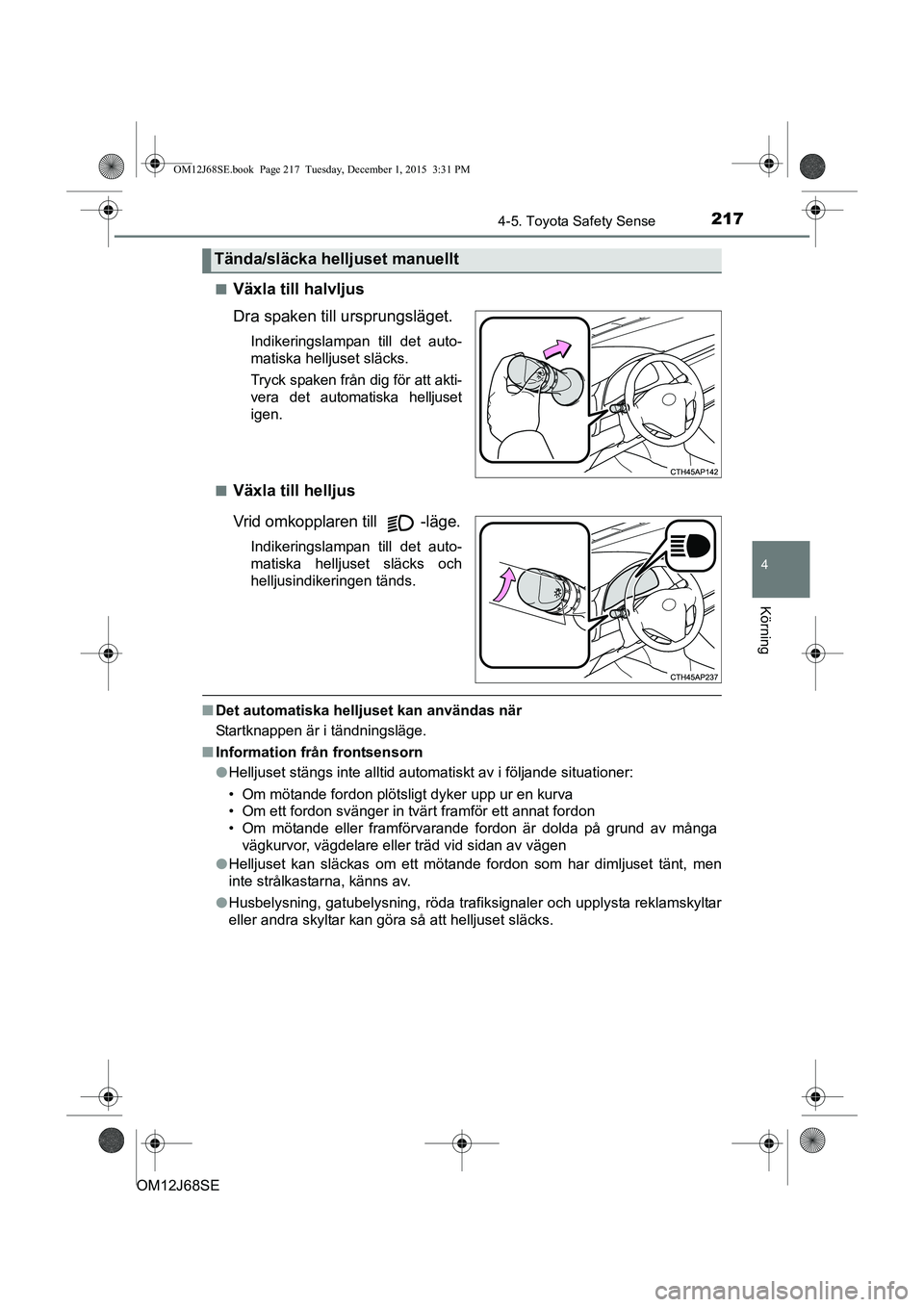

2174-5. Toyota Safety Sense
OM12J68SE
4
Körning
nVäxla till halvljus
Dra spaken till ursprungsläget.
Indikeringslampan till det auto-
matiska helljuset släcks.
Tryck spaken från dig för att akti-
vera det automatiska helljuset
igen.
n
Växla till helljus
Vrid omkopplaren till -läge.
Indikeringslampan till det auto-
matiska helljuset släcks och
helljusindikeringen tänds.
n Det automatiska helljuset kan användas när
Startknappen är i tändningsläge.
n Information från frontsensorn
lHelljuset stängs inte alltid automatiskt av i följande situationer:
• Om mötande fordon plötsligt dyker upp ur en kurva
• Om ett fordon svänger in tvärt framför ett annat fordon
• Om mötande eller framförvarande fordon är dolda på grund av många
vägkurvor, vägdelare eller träd vid sidan av vägen
l Helljuset kan släckas om ett mötande fordon som har dimljuset tänt, men
inte strålkastarna, känns av.
l Husbelysning, gatubelysning, röda trafiksignaler och upplysta reklamskyltar
eller andra skyltar kan göra så att helljuset släcks.
Tända/släcka helljuset manuellt
OM12J68SE.book Page 217 Tuesday, December 1, 2015 3:31 PM

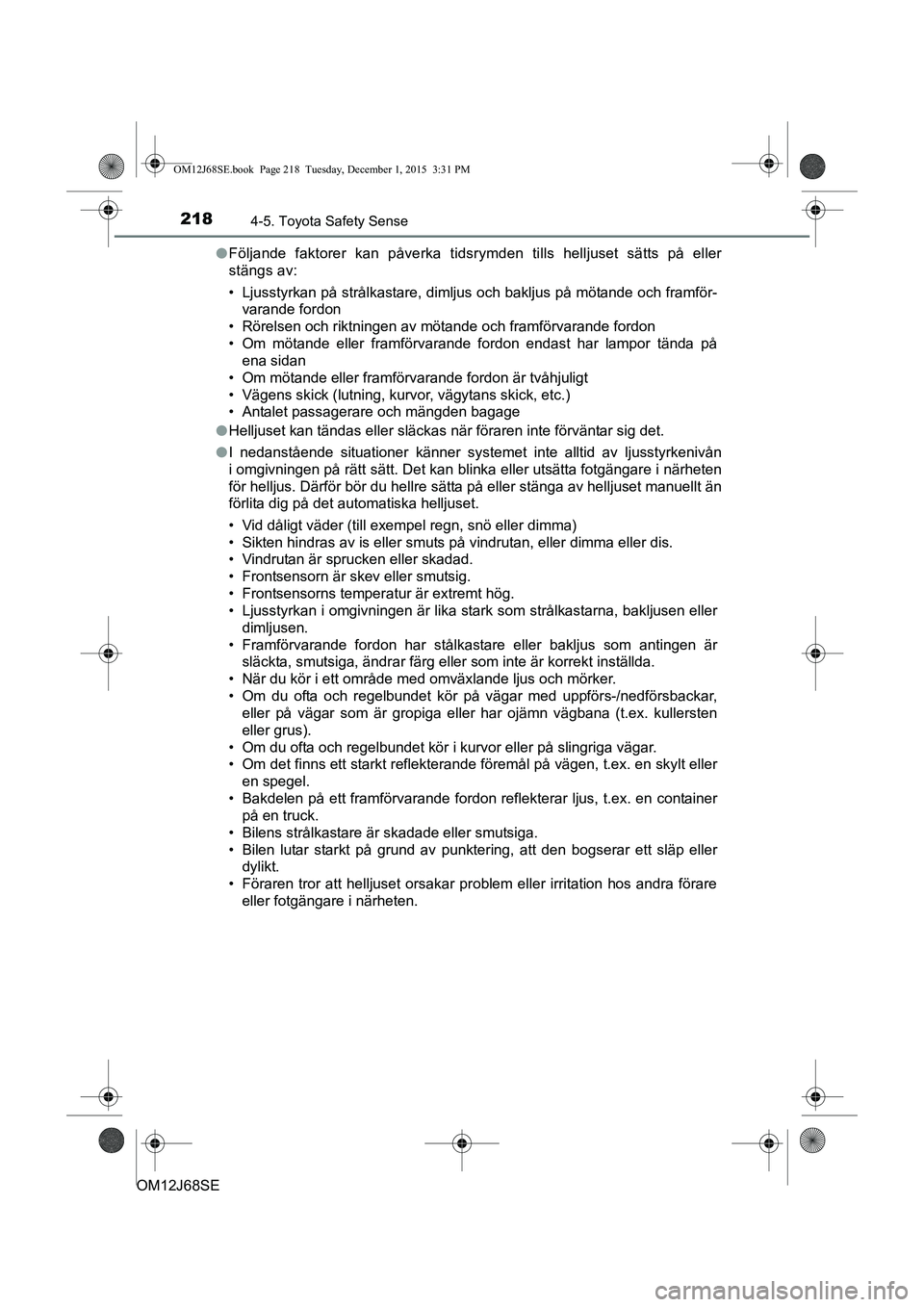

2184-5. Toyota Safety Sense
OM12J68SEl
Följande faktorer kan på verka tidsrymden tills helljuset sätts på eller
stängs av:
• Ljusstyrkan på strålkastare, dimljus och bakljus på mötande och framför- varande fordon
• Rörelsen och riktningen av mötande och framförvarande fordon
• Om mötande eller framförvarande fordon endast har lampor tända på ena sidan
• Om mötande eller framförvarande fordon är tvåhjuligt
• Vägens skick (lutning, kurvor, vägytans skick, etc.)
• Antalet passagerare och mängden bagage
l Helljuset kan tändas eller släckas när föraren inte förvä\
ntar sig det.
l I nedanstående situationer känner systemet inte alltid av ljusstyrkenivån
i omgivningen på rätt sätt. Det kan blinka eller utsätta fotgängare i närheten
för helljus. Därför bör du hellre sätta på eller stänga av helljuset manuellt än
förlita dig på det automatiska helljuset.
• Vid dåligt väder (till exempel regn, snö eller dimma)
• Sikten hindras av is eller smuts på vindrutan, eller dimma eller dis.
• Vindrutan är sprucken eller skadad.
• Frontsensorn är skev eller smutsig.
• Frontsensorns temperatur är extremt hög.
• Ljusstyrkan i omgivningen är lika stark som strålkastarna, bakljusen eller
dimljusen.
• Framförvarande fordon har stålkastare eller bakljus som antingen är släckta, smutsiga, ändrar färg eller som inte är korrekt inställda.
• När du kör i ett område med omväxlande ljus och mörker.
• Om du ofta och regelbundet kör på vägar med uppförs-/nedförsbackar, eller på vägar som är gropiga eller har ojämn vägbana (t.ex. kullersten
eller grus).
• Om du ofta och regelbundet kör i kurvor eller på slingriga vägar.
• Om det finns ett starkt reflekterande föremål på vägen, t.ex. en skylt eller en spegel.
• Bakdelen på ett framförvarande fordon reflekterar ljus, t.ex. en container på en truck.
• Bilens strålkastare är skadade eller smutsiga.
• Bilen lutar starkt på grund av punktering, att den bogserar ett släp eller dylikt.
• Föraren tror att helljuset orsakar problem eller irritation hos andra förare
eller fotgängare i närheten.
OM12J68SE.book Page 218 Tuesday, December 1, 2015 3:31 PM

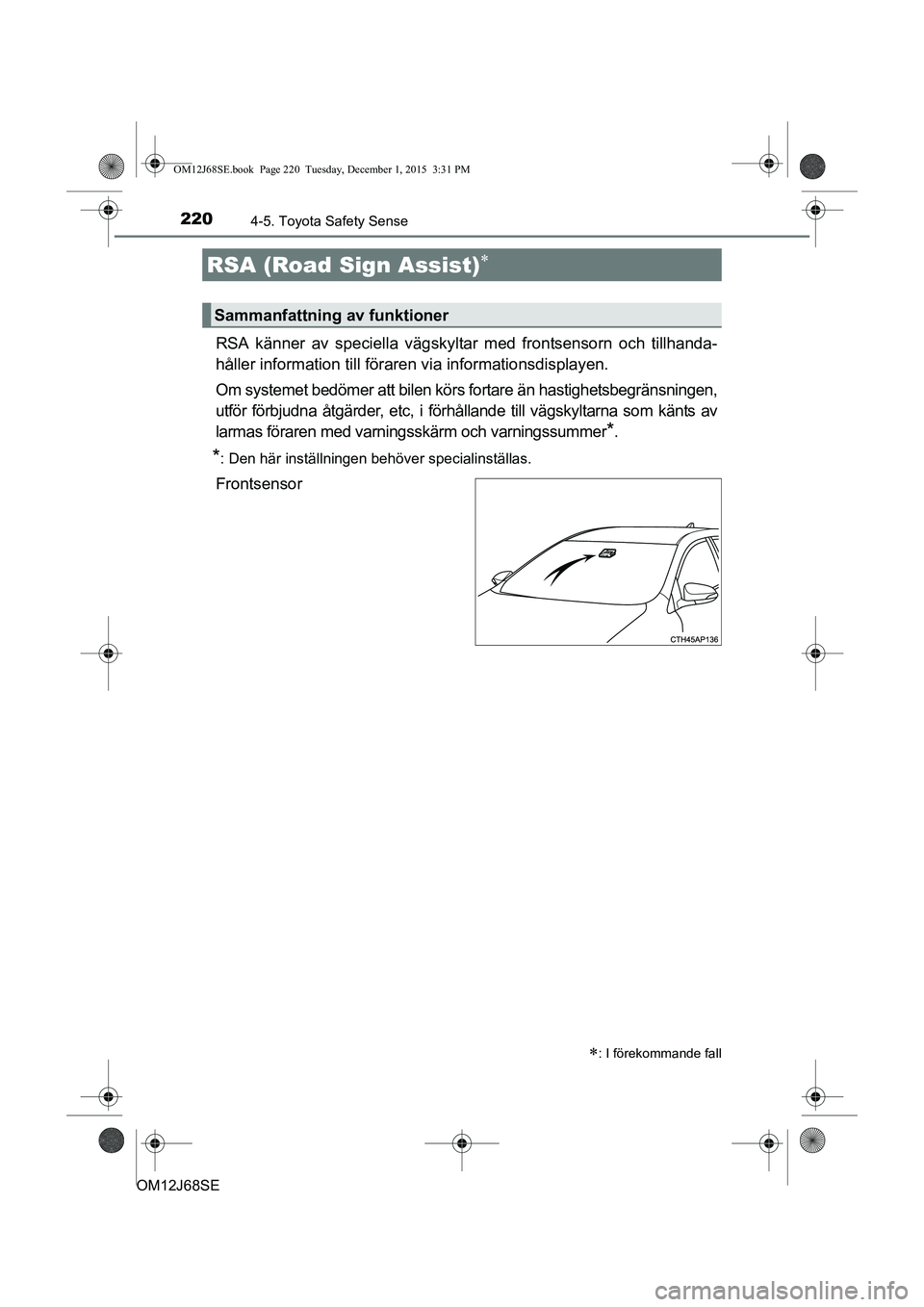

2204-5. Toyota Safety Sense
OM12J68SE
RSA känner av speciella vägskyltar med frontsensorn och tillhanda-
håller information till föraren via informationsdisplayen.
Om systemet bedömer att bilen körs fortare än hastighetsbegränsningen,
utför förbjudna åtgärder, etc, i förhållande till vägskyltarna som känts av
larmas föraren med varnin gsskärm och varningssummer
*.
*: Den här inställningen behöver specialinställas.
Frontsensor
RSA (Road Sign Assist)
: I förekommande fall
Sammanfattning av funktioner
OM12J68SE.book Page 220 Tuesday, December 1, 2015 3:31 PM

2214-5. Toyota Safety Sense
OM12J68SE
4
Körning

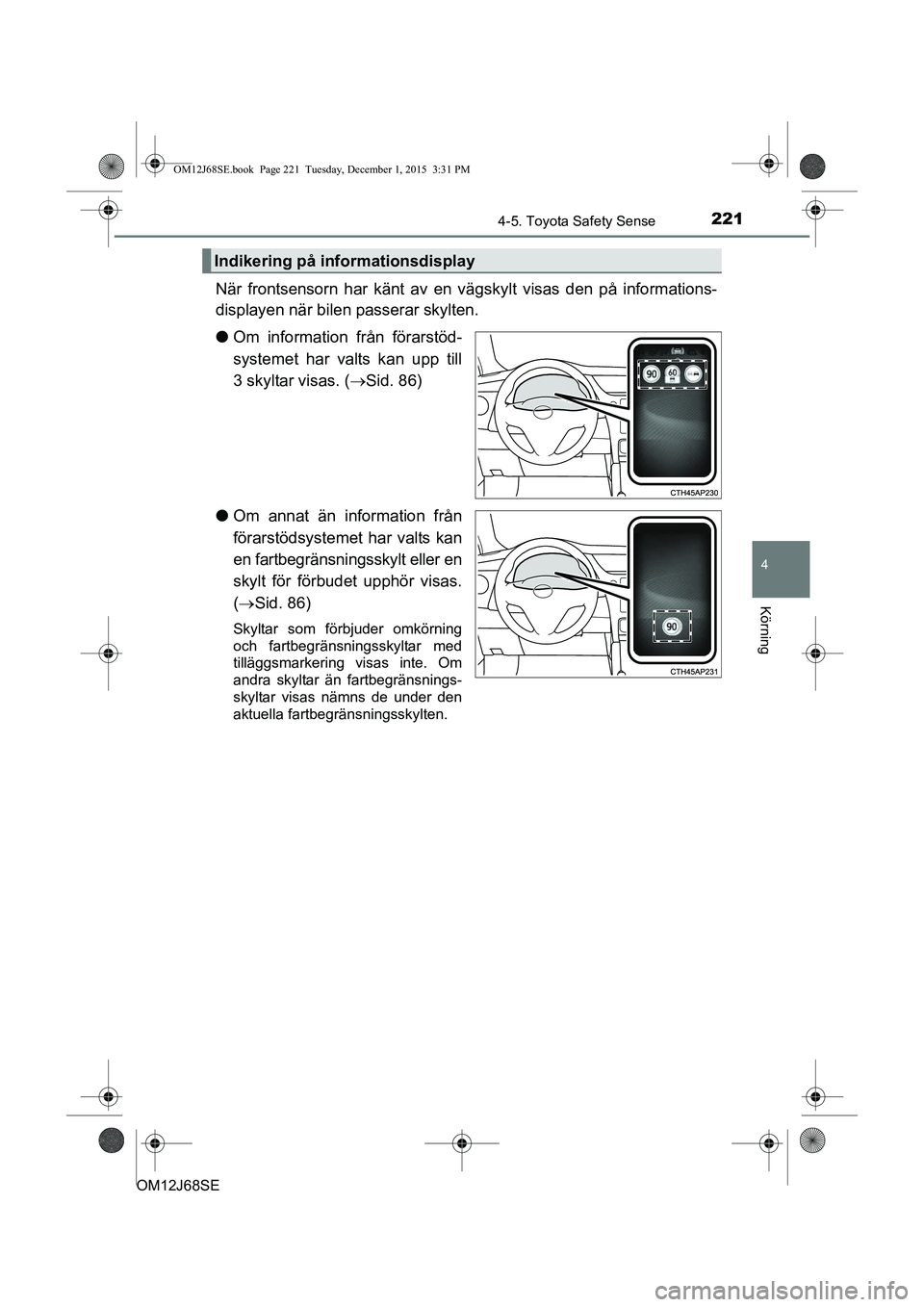

När frontsensorn har känt av en vägskylt visas den på informations-
displayen när bilen passerar skylten.
l Om information från förarstöd-
systemet har valts kan upp till
3 skyltar visas. ( ï‚®Sid. 86)
l Om annat än information från
förarstödsystemet har valts kan
en fartbegränsningsskylt eller en
skylt för förbudet upphör visas.
(ï‚® Sid. 86)
Skyltar som förbjuder omkörning
och fartbegränsningsskyltar med
tilläggsmarkering visas inte. Om
andra skyltar än fartbegränsnings-
skyltar visas nämns de under den
aktuella fartbegränsningsskylten.
Indikering på in formationsdisplay
OM12J68SE.book Page 221 Tuesday, December 1, 2015 3:31 PM

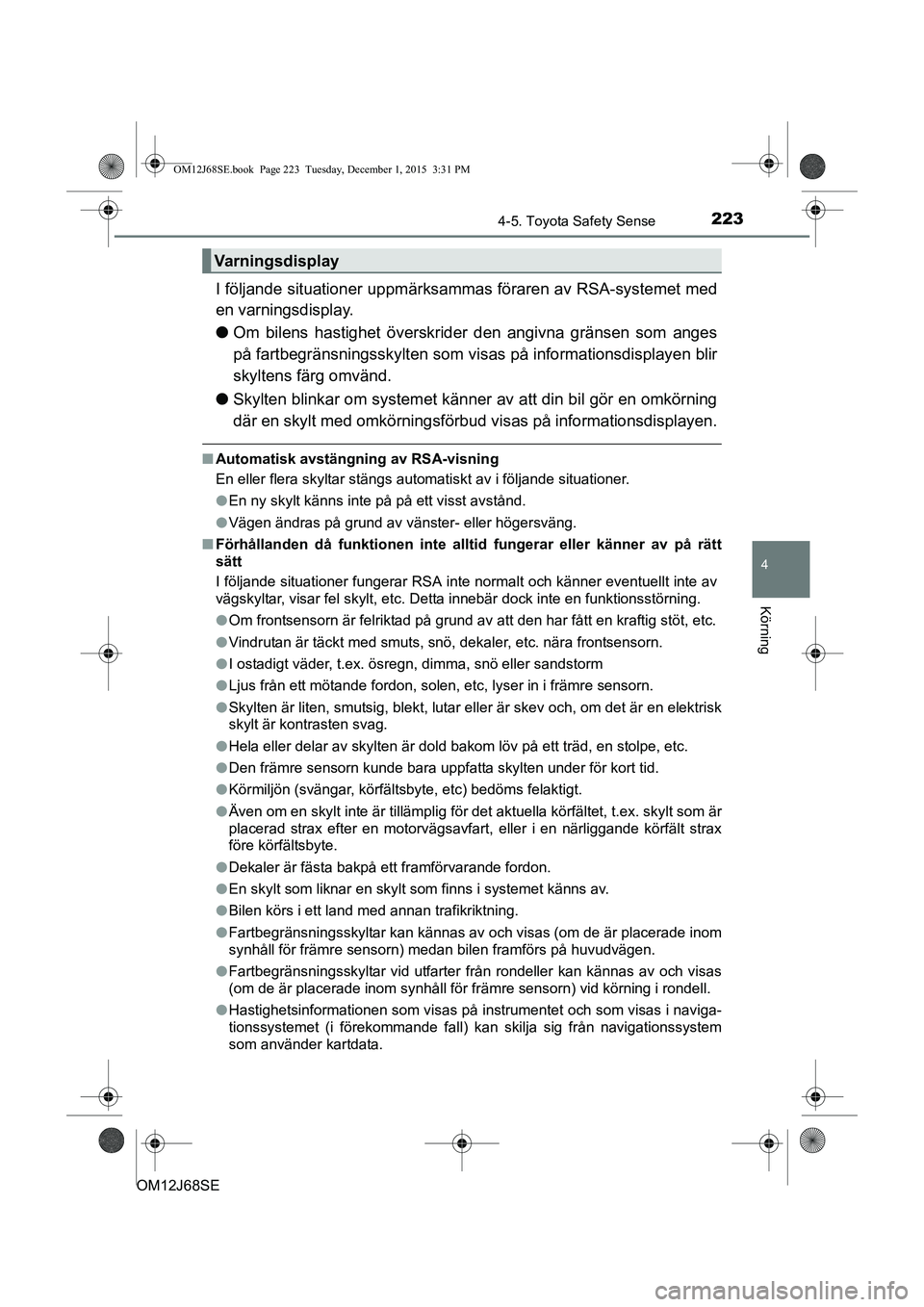

2234-5. Toyota Safety Sense
OM12J68SE
4
Körning
I följande situationer uppmärksammas föraren av RSA-systemet med
en varningsdisplay.
l Om bilens hastighet överskrider den angivna gränsen som anges
på fartbegränsningsskylten som visas på informationsdisplayen blir
skyltens färg omvänd.
l Skylten blinkar om systemet känner av att din bil gör en omkörning
där en skylt med omkörningsförbud visas på informationsdisplayen.
nAutomatisk avstängning av RSA-visning
En eller flera skyltar stängs automatiskt av i följande situationer.
lEn ny skylt känns inte på på ett visst avstånd.
l Vägen ändras på grund av vänster- eller högersväng.
n Förhållanden då funktionen inte al ltid fungerar eller känner av på rätt
sätt
I följande situationer fungerar RSA inte normalt och känner eventuellt inte av
vägskyltar, visar fel skylt, etc. Detta innebär dock inte en funktionsstörning.
l Om frontsensorn är felriktad på grund av att den har fått en kraftig stöt, etc.
l Vindrutan är täckt med smuts, snö, dekaler, etc. nära frontsensorn.
l I ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
l Ljus från ett mötande fordon, solen, etc, lyser in i främre sensorn.
l Skylten är liten, smutsig, blekt, lutar eller är skev och, om det är en elektrisk
skylt är kontrasten svag.
l Hela eller delar av skylten är dold bakom löv på ett träd, e\
n stolpe, etc.
l Den främre sensorn kunde bara uppfatta skylten under för kort tid.
l Körmiljön (svängar, körfältsbyte, etc) bedöms felaktigt.
l Även om en skylt inte är tillämplig för det aktuella körfältet, t.ex. skylt som är
placerad strax efter en motorvägsavfart, eller i en närliggande körfält strax
före körfältsbyte.
l Dekaler är fästa bakpå ett framförvarande fordon.
l En skylt som liknar en skylt som finns i systemet känns av.
l Bilen körs i ett land med annan trafikriktning.
l Fartbegränsningsskyltar kan kännas av och visas (om de är placerade inom
synhåll för främre sensorn) medan bilen framförs på huvu\
dvägen.
l Fartbegränsningsskyltar vid utfarter från rondeller kan kännas av och visas
(om de är placerade inom synhåll för främre sensorn) vid körning i rondell.
l Hastighetsinformationen som visas på instrumentet och som visas i naviga-
tionssystemet (i förekommande fall) kan skilja sig från navigationssystem
som använder kartdata.
Varningsdisplay
OM12J68SE.book Page 223 Tuesday, December 1, 2015 3:31 PM

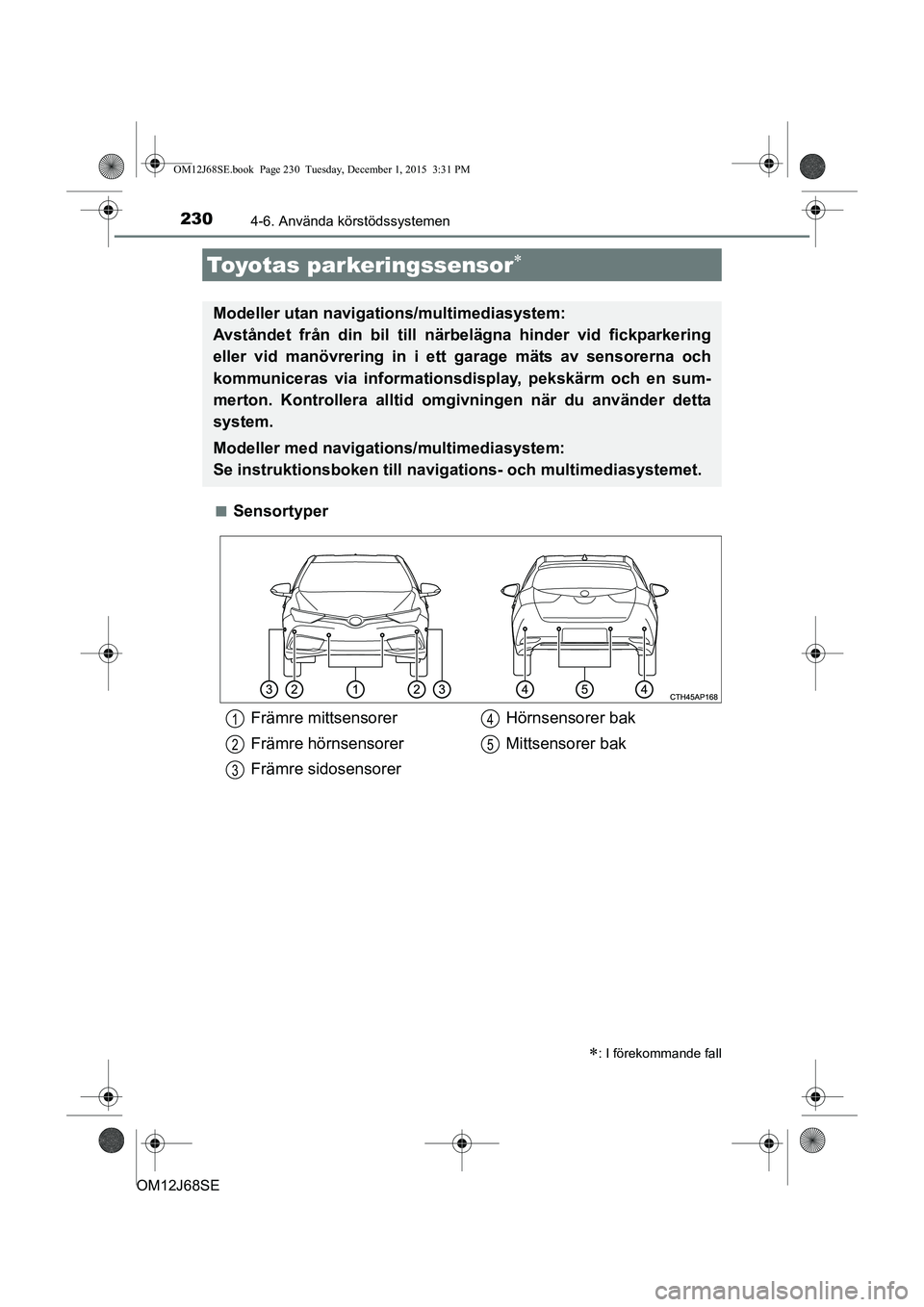

2304-6. Använda körstödssystemen
OM12J68SEn
Sensortyper
Toyotas parkeringssensor
: I förekommande fall
Modeller utan naviga
tions/multimediasystem:
Avståndet från din bil till nä rbelägna hinder vid fickparkering
eller vid manövrering in i ett ga rage mäts av sensorerna och
kommuniceras via informationsdisplay, pekskärm och en sum-
merton. Kontrollera alltid om givningen när du använder detta
system.
Modeller med navigations/multimediasystem:
Se instruktionsboken till navigations- och multimediasystemet.
Främre mittsensorer
Främre hörnsensorer
Främre sidosensorer Hörnsensorer bak
Mittsensorer bak1
2
3
4
5
OM12J68SE.book Page 230 Tuesday, December 1, 2015 3:31 PM

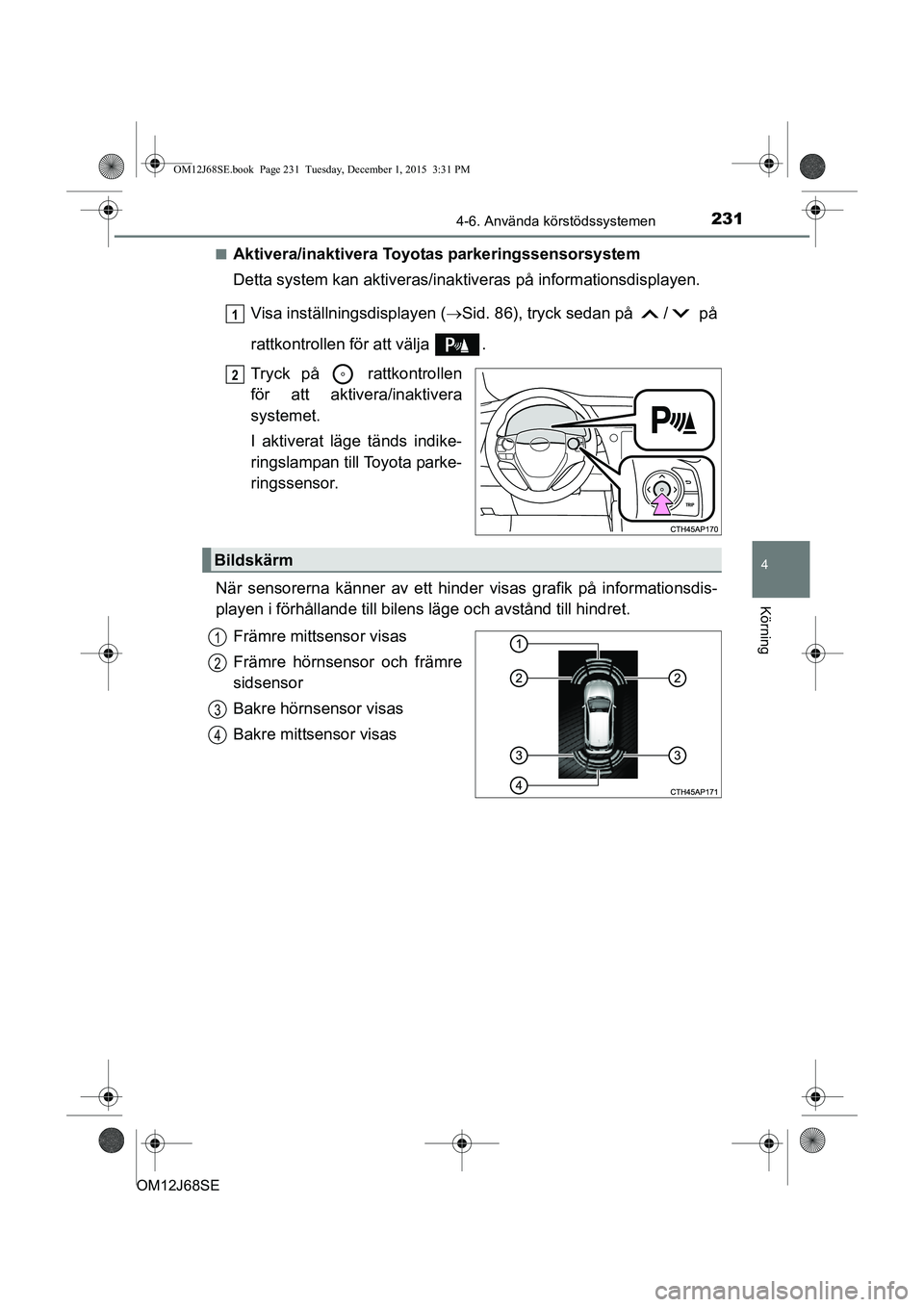

2314-6. Använda körstödssystemen
OM12J68SE
4
Körning
nAktivera/inaktivera Toyotas parkeringssensorsystem
Detta system kan aktiveras/inaktiveras på in formationsdisplayen.
Visa inställningsdisplayen ( Sid. 86), tryck sedan på / på
rattkontrollen för att välja .
Tryck på rattkontrollen
för att aktivera/inaktivera
systemet.
I aktiverat läge tänds indike-
ringslampan till Toyota parke-
ringssensor.
När sensorerna känner av ett hinder visas grafik på informationsdis-
playen i förhållande till bilens läge och avstånd till hindret. Främre mittsensor visas
Främre hörnsensor och främre
sidsensor
Bakre hörnsensor visas
Bakre mittsensor visas
1
2
Bildskärm
1
2
3
4
OM12J68SE.book Page 231 Tuesday, December 1, 2015 3:31 PM

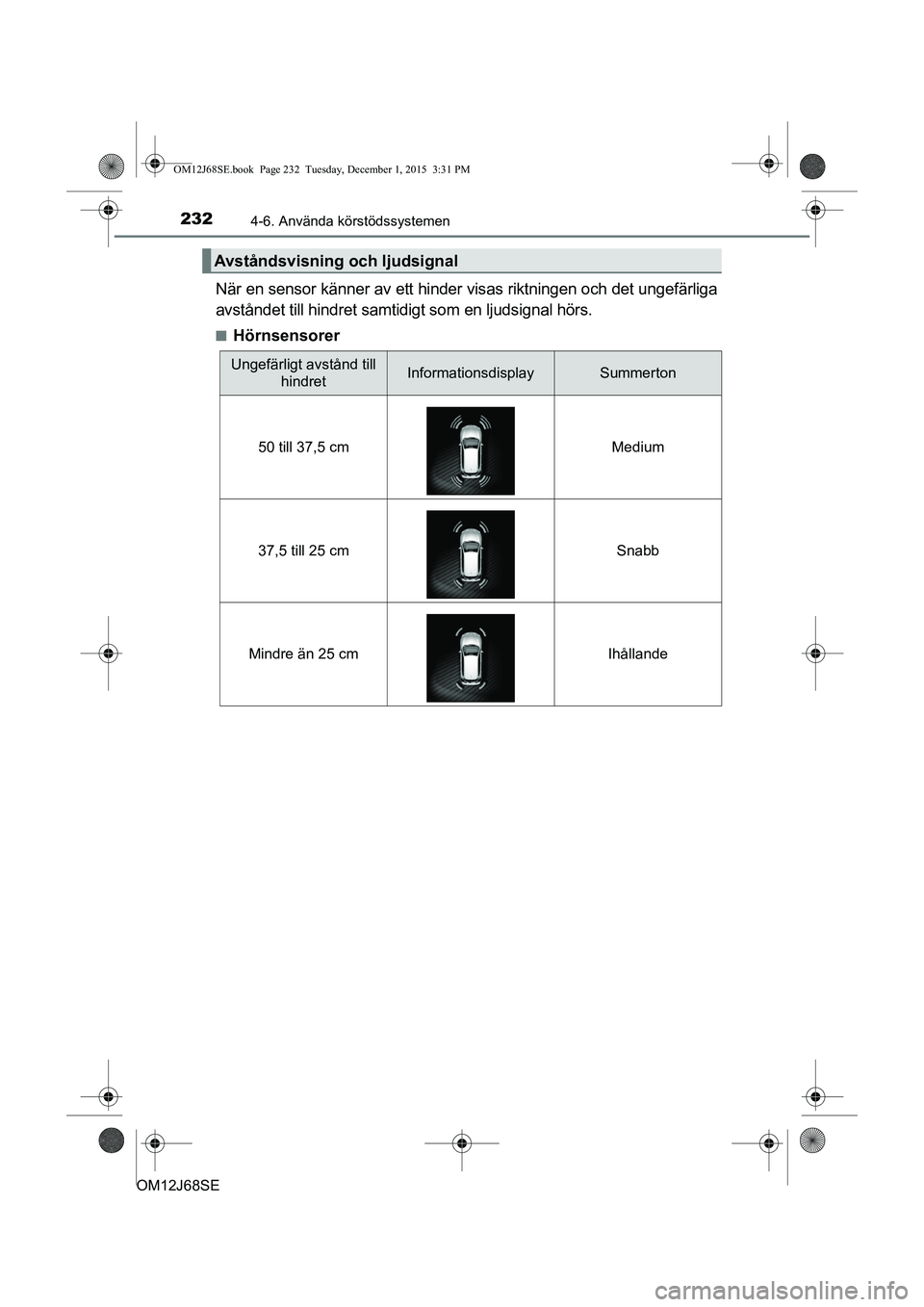

2324-6. Använda körstödssystemen
OM12J68SE
När en sensor känner av ett hinder visas riktningen och det ungefärliga
avståndet till hindret samtidigt som en ljudsignal hörs.
nHörnsensorer
Avståndsvisning och ljudsignal
Ungefärligt avstånd till
hindretInformationsdisplaySummerton
50 till 37,5 cm Medium
37,5 till 25 cm Snabb
Mindre än 25 cm Ihållande
OM12J68SE.book Page 232 Tuesday, December 1, 2015 3:31 PM

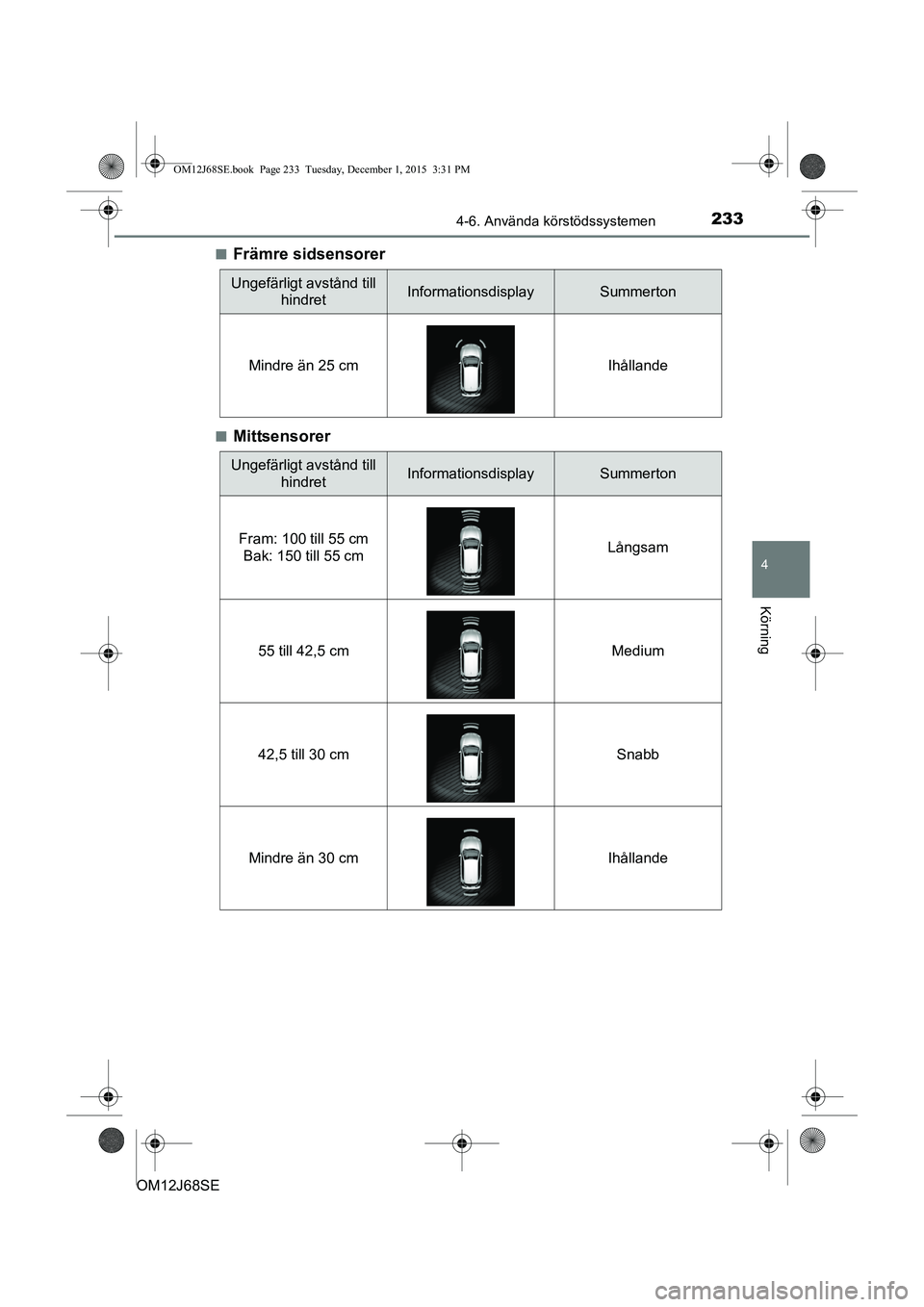

2334-6. Använda körstödssystemen
OM12J68SE
4
Körning
nFrämre sidsensorer
nMittsensorer
Ungefärligt avstånd till hindretInformationsdisplaySummerton
Mindre än 25 cm Ihållande
Ungefärligt avstånd till hindretInformationsdisplaySummerton
Fram: 100 till 55 cm Bak: 150 till 55 cm LÃ¥ngsam
55 till 42,5 cm Medium
42,5 till 30 cm Snabb
Mindre än 30 cm Ihållande
OM12J68SE.book Page 233 Tuesday, December 1, 2015 3:31 PM

2344-6. Använda körstödssystemen
OM12J68SE
Cirka 100 cm
Cirka 150 cm
Cirka 25 cm
Cirka 50 cm
Cirka 50 cm
Diagrammet visar sensorernas
avkänningsområde. Observera att
sensorerna inte kan känna av
hinder som är extremt nära bilen.
Avkänningsområdet kan variera
beroende på hindrets form etc.
Sensorernas avkänningsområde
1
2
3
4
5
