5218-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12K47E)
8
Bij problemen

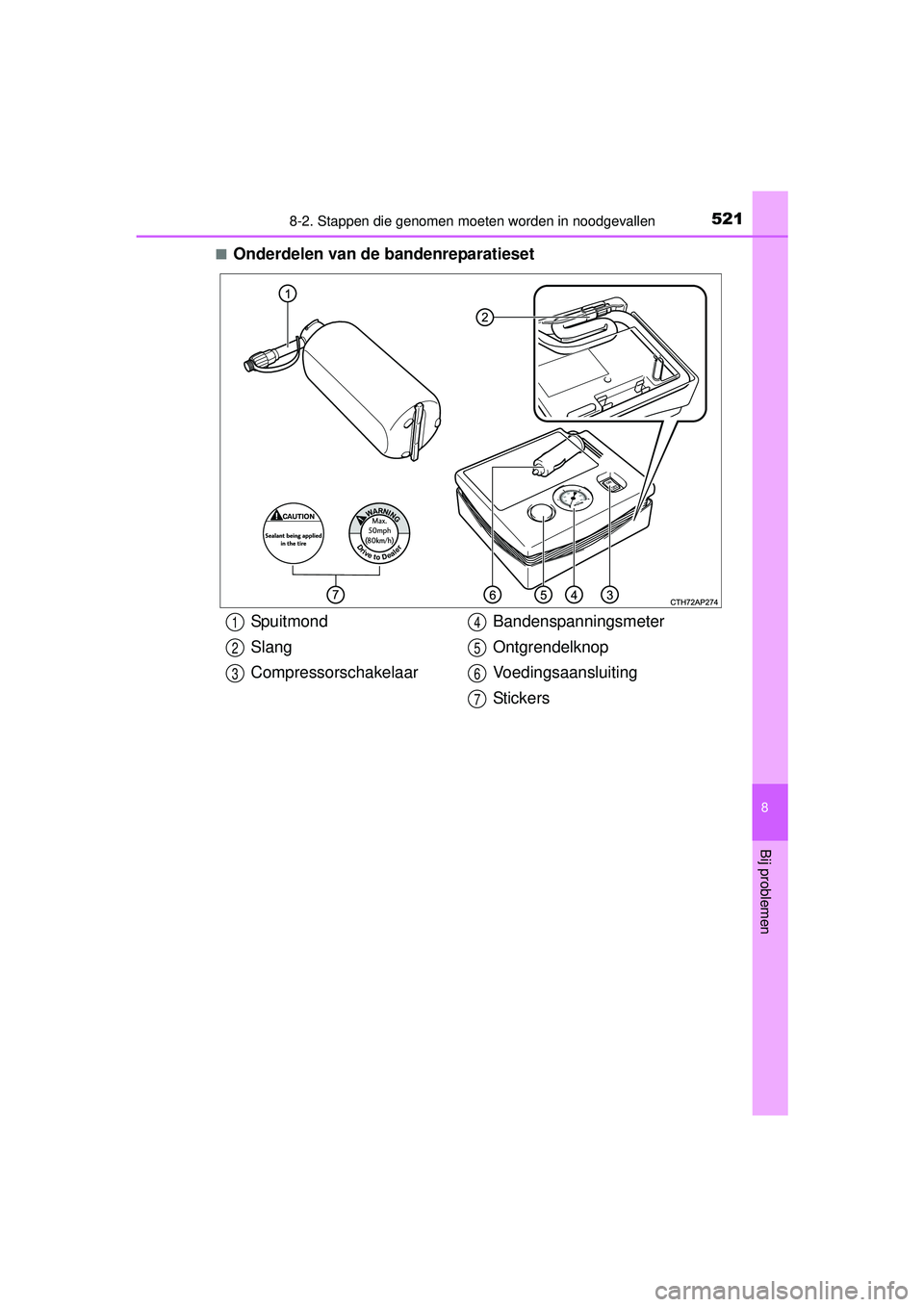

■Onderdelen van de bandenreparatieset
Sp ui t mo nd
Slang
CompressorschakelaarBandenspanningsmeter
Ontgrendelknop
Voedingsaansluiting
St ic ke rs1
2
3
4
5
6
7
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 521 Friday, February 19, 2016 1:08 PM

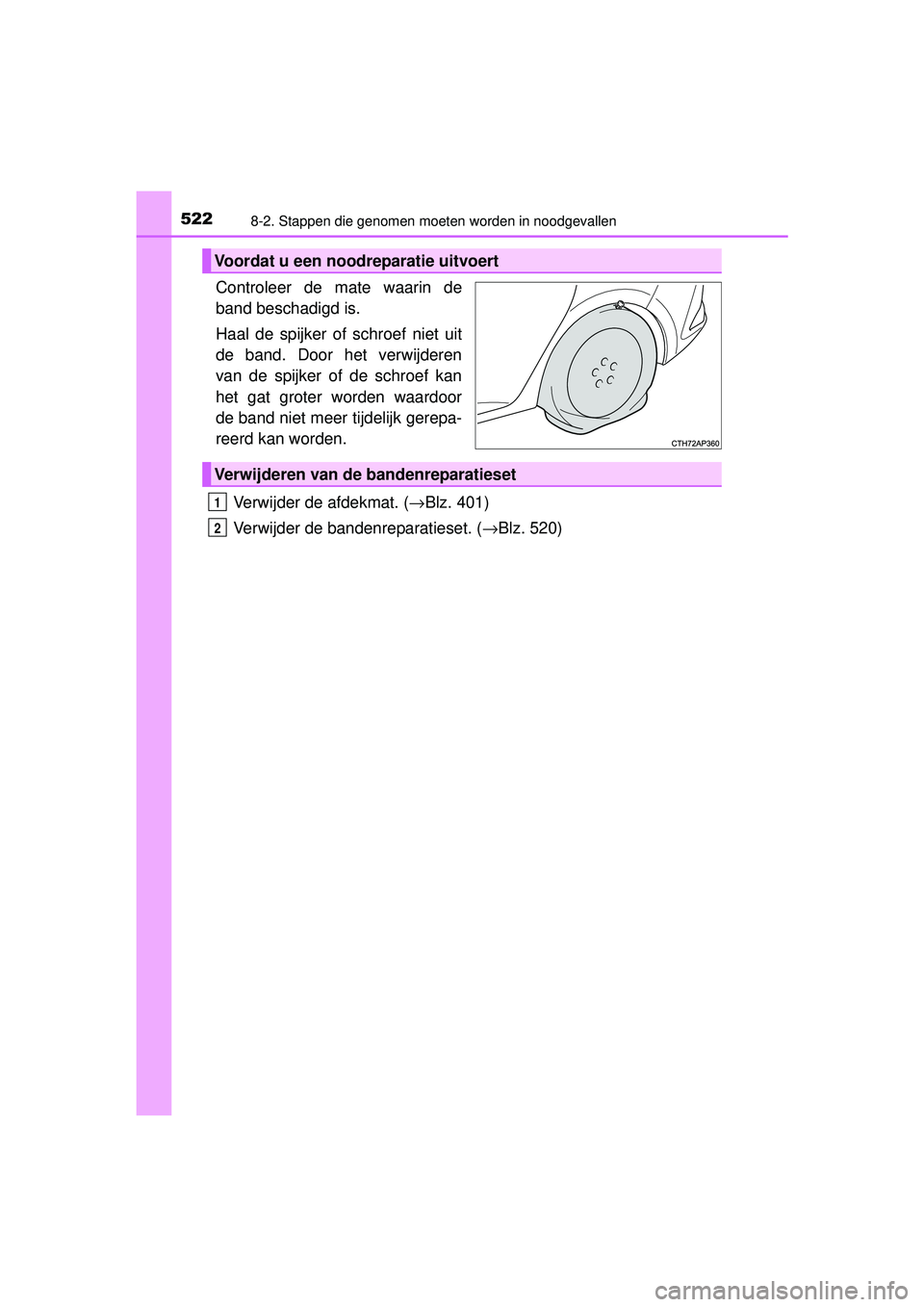

5228-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12K47E)
Controleer de mate waarin de
band beschadigd is.
Haal de spijker of schroef niet uit
de band. Door het verwijderen
van de spijker of de schroef kan
het gat groter worden waardoor
de band niet meer tijdelijk gerepa-
reerd kan worden.Verwijder de afdekmat. (→ Blz. 401)
Verwijder de bandenreparatieset. (→ Blz. 520)
Voordat u een noodreparatie uitvoert
Verwijderen van de bandenreparatieset
1
2
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 522 Friday, February 19, 2016 1:08 PM

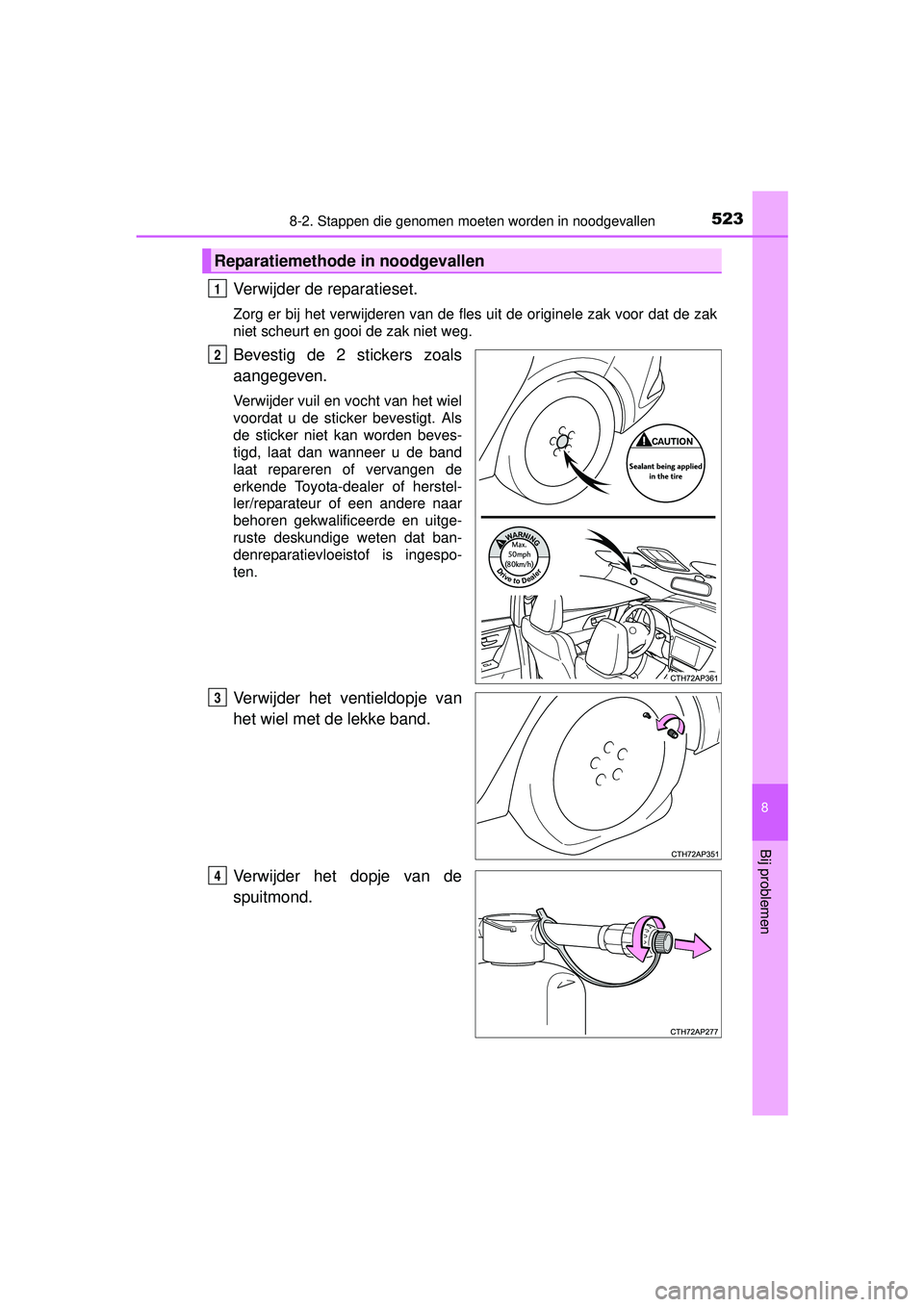

5238-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12K47E)
8
Bij problemen
Verwijder de reparatieset.
Zorg er bij het verwijderen van de fles uit de originele zak voor dat de zak
niet scheurt en gooi de zak niet weg.
Bevestig de 2 stickers zoals
aangegeven.
Verwijder vuil en vocht van het wiel
voordat u de sticker bevestigt. Als
de sticker niet kan worden beves-
tigd, laat dan wanneer u de band
laat repareren of vervangen de
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige weten dat ban-
denreparatievloeistof is ingespo-
ten.
Verwijder het ventieldopje van
het wiel met de lekke band.
Verwijder het dopje van de
spuitmond.
Reparatiemethode in noodgevallen
1
2
3
4
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 523 Friday, February 19, 2016 1:08 PM

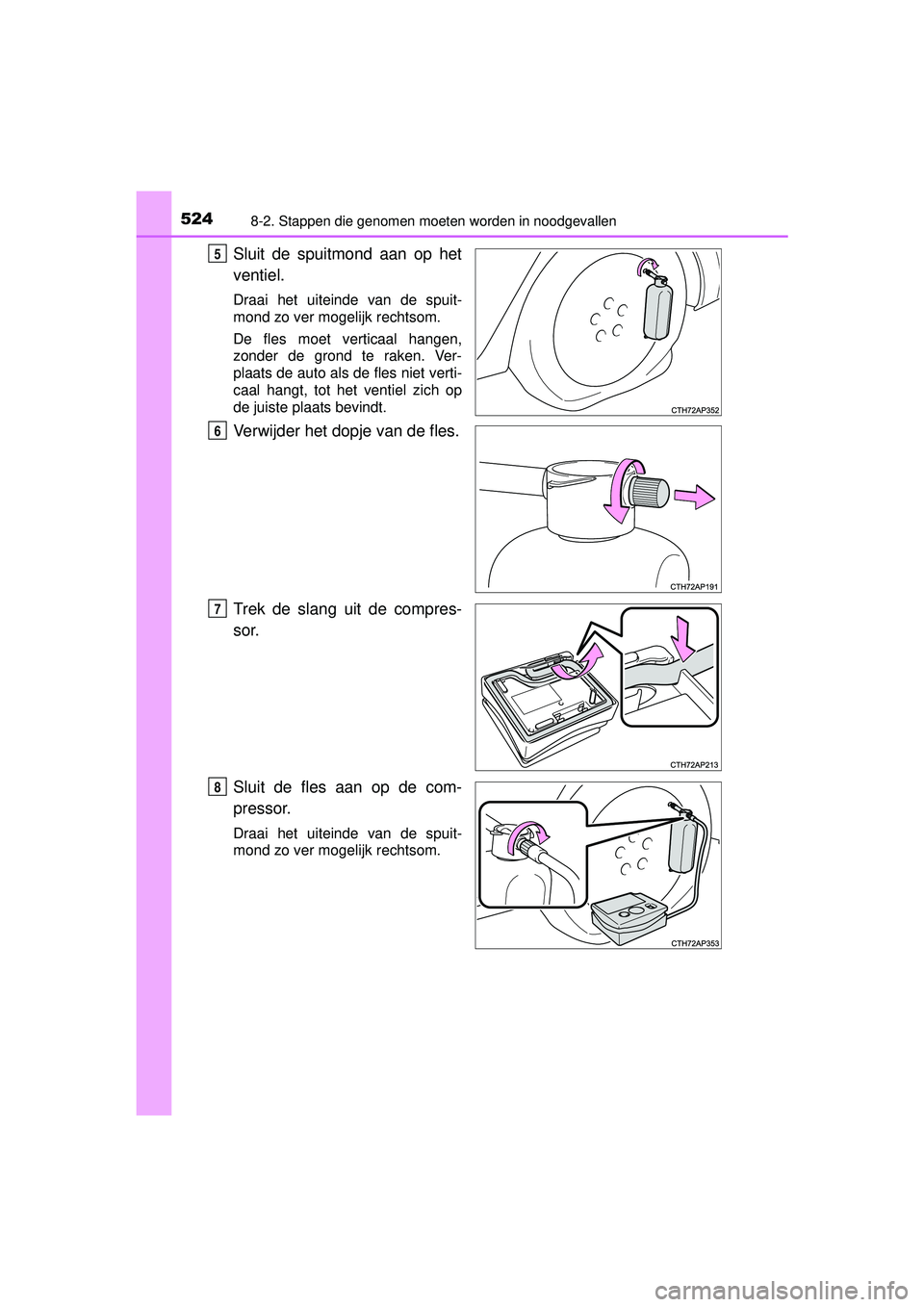

5248-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12K47E)
Sluit de spuitmond aan op het
ventiel.
Draai het uiteinde van de spuit-
mond zo ver mogelijk rechtsom.
De fles moet verticaal hangen,
zonder de grond te raken. Ver-
plaats de auto als de fles niet verti-
caal hangt, tot het ventiel zich op
de juiste plaats bevindt.
Verwijder het dopje van de fles.
Trek de slang uit de compres-
sor.
Sluit de fles aan op de com-
pressor.
Draai het uiteinde van de spuit-
mond zo ver mogelijk rechtsom.
5
6
7
8
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 524 Friday, February 19, 2016 1:08 PM

5258-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12K47E)
8
Bij problemen

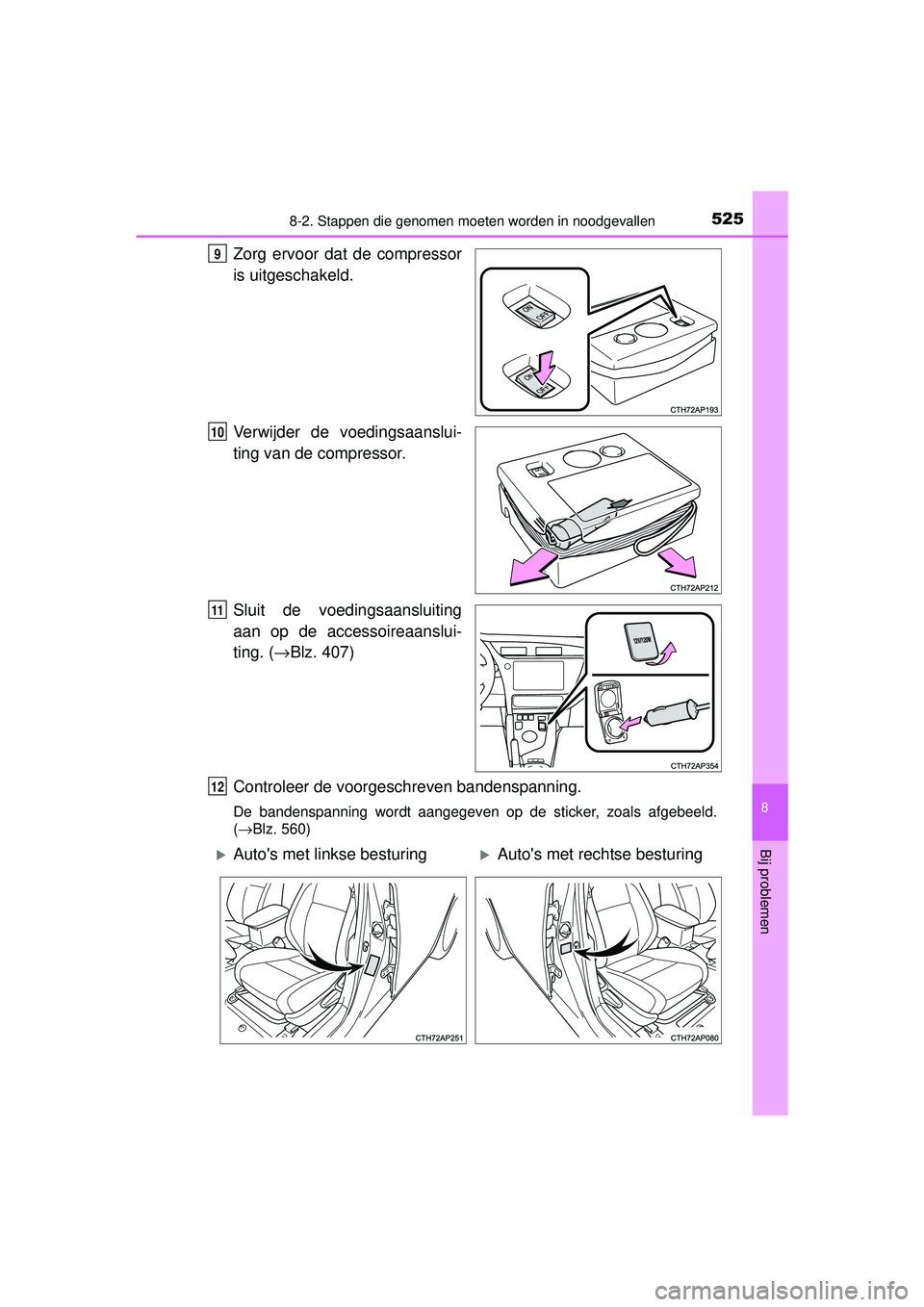

Zorg ervoor dat de compressor
is uitgeschakeld.
Verwijder de voedingsaanslui-
ting van de compressor.
Sluit de voedingsaansluiting
aan op de accessoireaanslui-
ting. (→Blz. 407)
Controleer de voorgeschreven bandenspanning.
De bandenspanning wordt aangegeven op de sticker, zoals afgebeeld.
( →Blz. 560)
9
10
11
12
Auto's met linkse besturingAuto's met rechtse besturing
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 525 Friday, February 19, 2016 1:08 PM

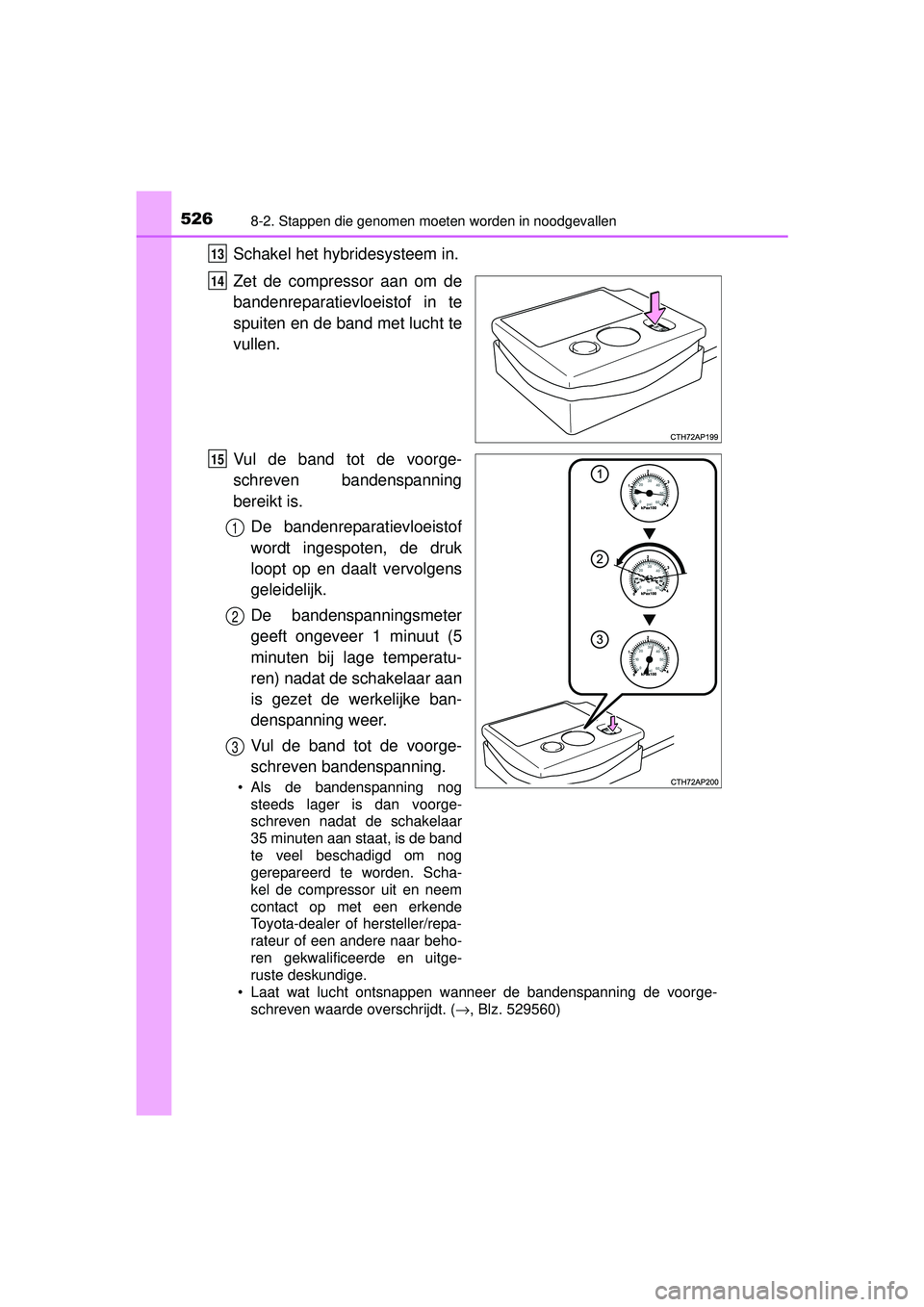

5268-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12K47E)
Schakel het hybridesysteem in.
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
Vul de band tot de voorge-
schreven bandenspanning
bereikt is.De bandenreparatievloeistof
wordt ingespoten, de druk
loopt op en daalt vervolgens
geleidelijk.
De bandenspanningsmeter
geeft ongeveer 1 minuut (5
minuten bij lage temperatu-
ren) nadat de schakelaar aan
is gezet de werkelijke ban-
denspanning weer.
Vul de band tot de voorge-
schreven bandenspanning.
• Als de bandenspanning nogsteeds lager is dan voorge-
schreven nadat de schakelaar
35 minuten aan staat, is de band
te veel beschadigd om nog
gerepareerd te worden. Scha-
kel de compressor uit en neem
contact op met een erkende
Toyota-dealer of hersteller/repa-
rateur of een andere naar beho-
ren gekwalificeerde en uitge-
ruste deskundige.
• Laat wat lucht ontsnappen wanneer de bandenspanning de voorge-
schreven waarde overschrijdt. ( →, Blz. 529560)
13
14
15
1
2
3
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 526 Friday, February 19, 2016 1:08 PM

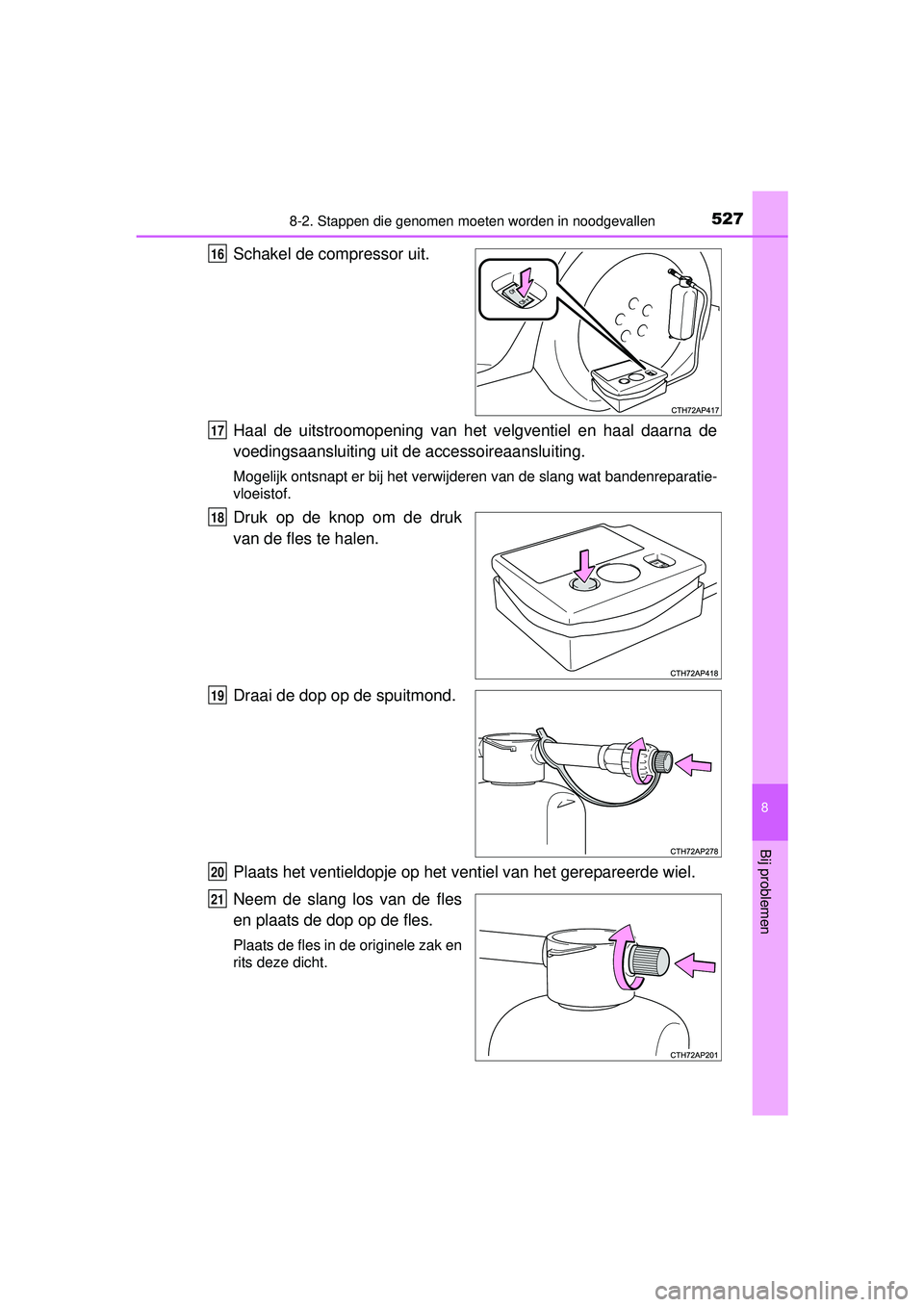

5278-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12K47E)
8
Bij problemen
Schakel de compressor uit.
Haal de uitstroomopening van het velgventiel en haal daarna de
voedingsaansluiting uit de accessoireaansluiting.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bandenreparatie-
vloeistof.
Druk op de knop om de druk
van de fles te halen.
Draai de dop op de spuitmond.
Plaats het ventieldopje op het ventiel van het gerepareerde wiel.
Neem de slang los van de fles
en plaats de dop op de fles.
Plaats de fles in de originele zak en
rits deze dicht.
16
17
18
19
20
21
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 527 Friday, February 19, 2016 1:08 PM

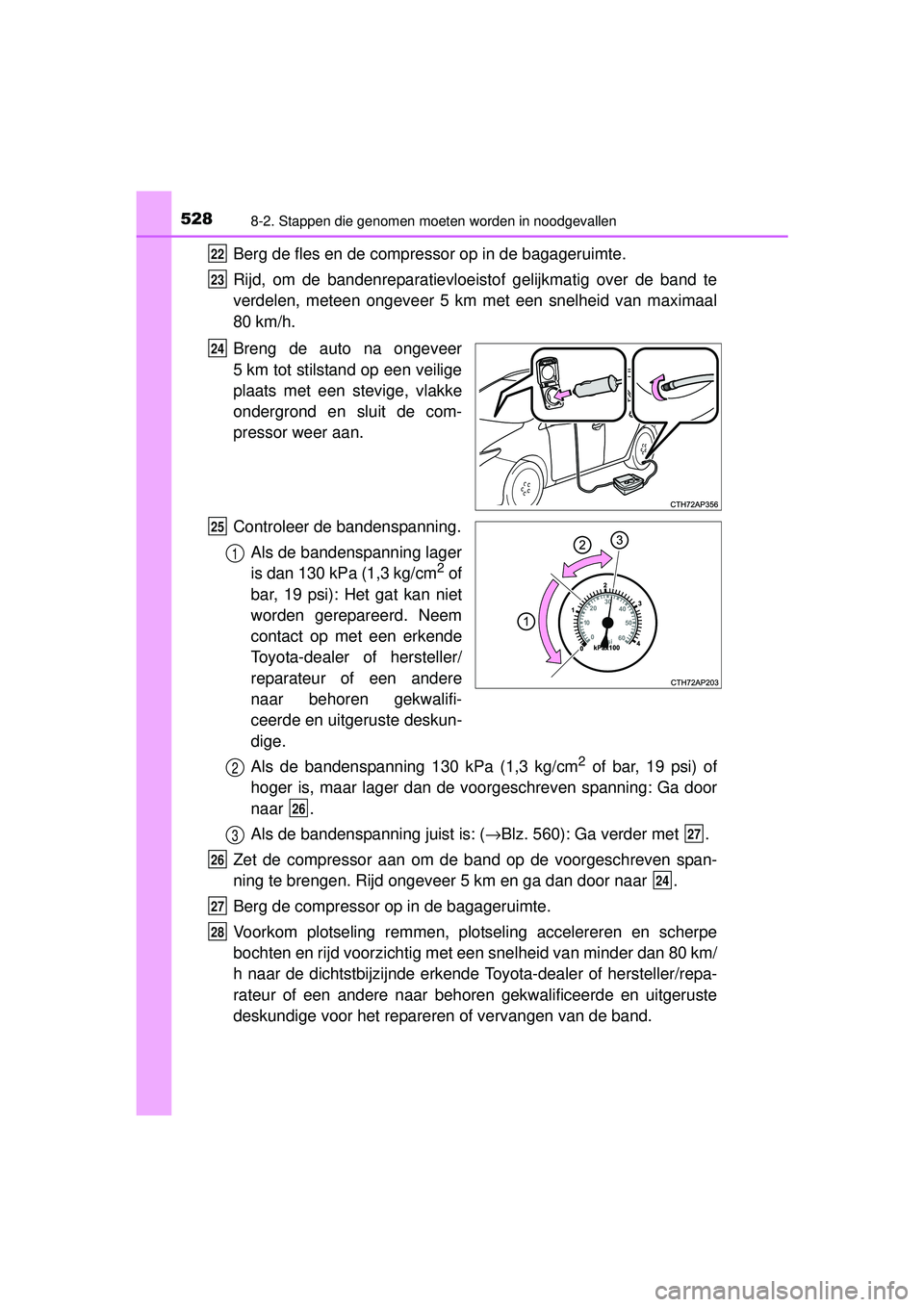

5288-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12K47E)
Berg de fles en de compressor op in de bagageruimte.
Rijd, om de bandenreparatievloeistof gelijkmatig over de band te
verdelen, meteen ongeveer 5 km met een snelheid van maximaal
80 km/h.
Breng de auto na ongeveer
5 km tot stilstand op een veilige
plaats met een stevige, vlakke
ondergrond en sluit de com-
pressor weer aan.
Controleer de bandenspanning.Als de bandenspanning lager
is dan 130 kPa (1,3 kg/cm
2 of
bar, 19 psi): Het gat kan niet
worden gerepareerd. Neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere
naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar, 19 psi) of
hoger is, maar lager dan de voorgeschreven spanning: Ga door
naar .
Als de bandenspanning juist is: ( →Blz. 560): Ga verder met .
Zet de compressor aan om de band op de voorgeschreven span-
ning te brengen. Rijd ongeveer 5 km en ga dan door naar .
Berg de compressor op in de bagageruimte.
Voorkom plotseling remmen, plotseling accelereren en scherpe
bochten en rijd voorzichtig met een snelheid van minder dan 80 km/
h naar de dichtstbijzijnde erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige voor het repareren of vervangen van de band.
22
23
24
25
1
2
26
327
26
24
27
28
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 528 Friday, February 19, 2016 1:08 PM

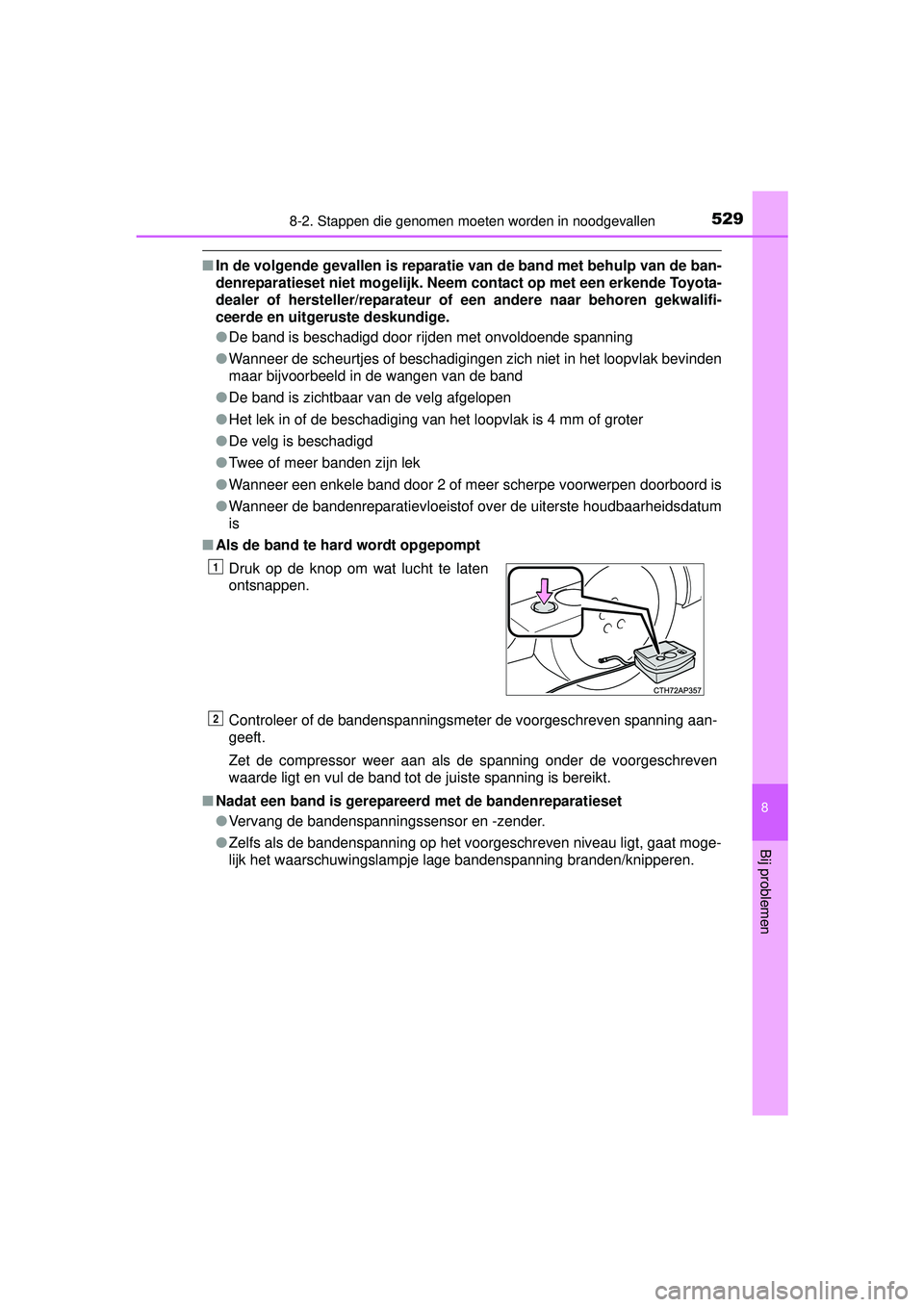

5298-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12K47E)
8
Bij problemen
■In de volgende gevallen is reparatie van de band met behulp van de ban-
denreparatieset niet mogelijk. Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
● De band is beschadigd door rijden met onvoldoende spanning
● Wanneer de scheurtjes of beschadigingen zich niet in het loopvlak bevinden
maar bijvoorbeeld in de wangen van de band
● De band is zichtbaar van de velg afgelopen
● Het lek in of de beschadiging van het loopvlak is 4 mm of groter
● De velg is beschadigd
● Twee of meer banden zijn lek
● Wanneer een enkele band door 2 of meer scherpe voorwerpen doorboord is
● Wanneer de bandenreparatievloeistof over de uiterste houdbaarheidsdatum
is
■ Als de band te hard wordt opgepompt
Controleer of de bandenspanningsmeter de voorgeschreven spanning aan-
geeft.
Zet de compressor weer aan als de spanning onder de voorgeschreven
waarde ligt en vul de band tot de juiste spanning is bereikt.
■ Nadat een band is gerepareerd met de bandenreparatieset
●Vervang de bandenspanningssensor en -zender.
● Zelfs als de bandenspanning op het voorgeschreven niveau ligt, gaat moge-
lijk het waarschuwingslampje lage bandenspanning branden/knipperen. Druk op de knop om wat lucht te laten
ontsnappen.
1
2
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 529 Friday, February 19, 2016 1:08 PM

5308-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12K47E)■

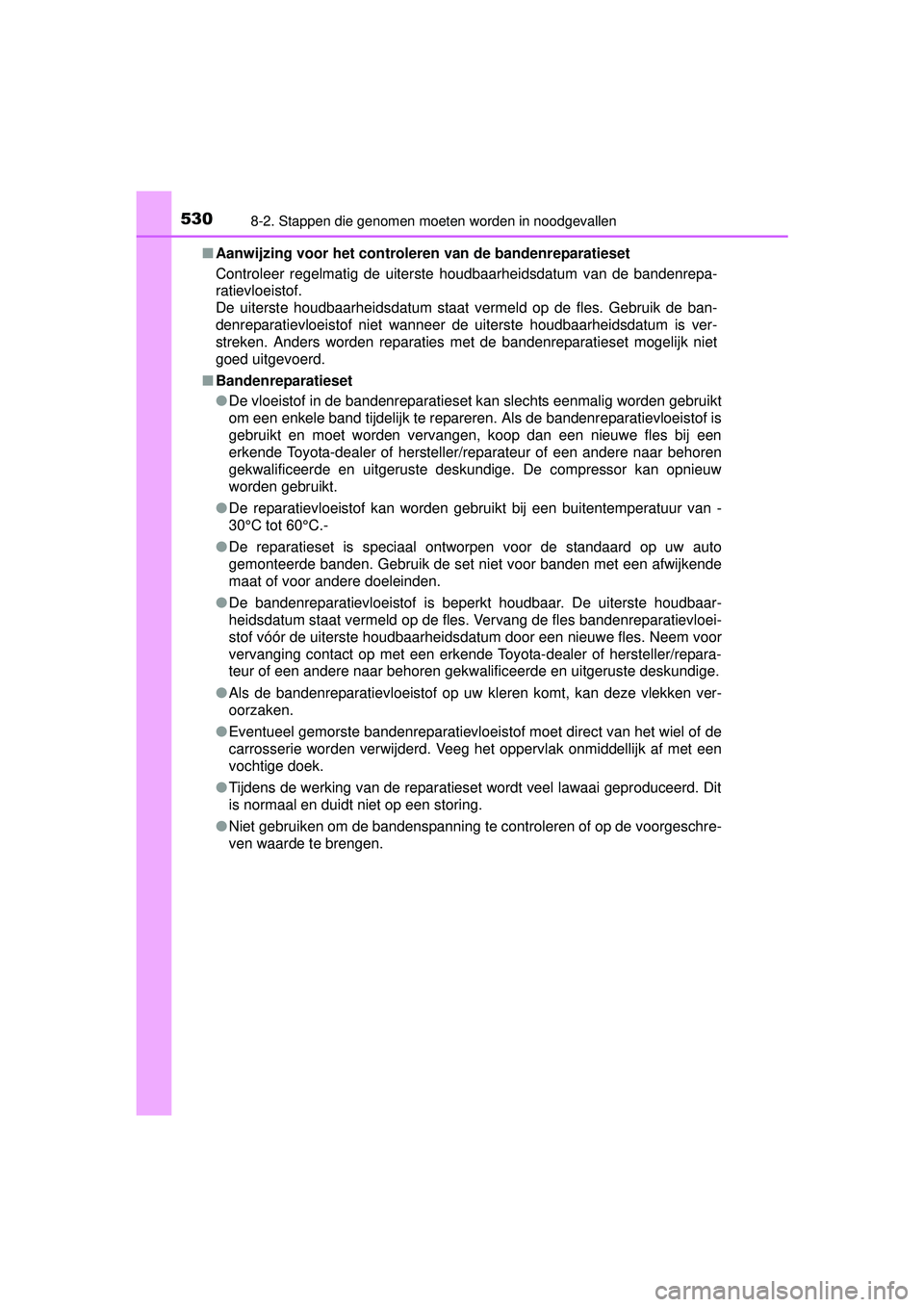

Aanwijzing voor het controleren van de bandenreparatieset
Controleer regelmatig de uiterste houdbaarheidsdatum van de bandenrepa-
ratievloeistof.
De uiterste houdbaarheidsdatum staat vermeld op de fles. Gebruik de ban-
denreparatievloeistof niet wanneer de uiterste houdbaarheidsdatum is ver-
streken. Anders worden reparaties met de bandenreparatieset mogelijk niet
goed uitgevoerd.
■ Bandenreparatieset
●De vloeistof in de bandenreparatieset kan slechts eenmalig worden gebruikt
om een enkele band tijdelijk te repareren. Als de bandenreparatievloeistof is
gebruikt en moet worden vervangen, koop dan een nieuwe fles bij een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. De compressor kan opnieuw
worden gebruikt.
● De reparatievloeistof kan worden gebr uikt bij een buitentemperatuur van -
30°C tot 60°C.-
● De reparatieset is speciaal ontworpen voor de standaard op uw auto
gemonteerde banden. Gebruik de set niet voor banden met een afwijkende
maat of voor andere doeleinden.
● De bandenreparatievloeistof is beperkt houdbaar. De uiterste houdbaar-
heidsdatum staat vermeld op de fles. Vervang de fles bandenreparatievloei-
stof vóór de uiterste houdbaarheidsdatum door een nieuwe fles. Neem voor
vervanging contact op met een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Als de bandenreparatievloeistof op uw kleren komt, kan deze vlekken ver-
oorzaken.
● Eventueel gemorste bandenreparatievloeistof moet direct van het wiel of de
carrosserie worden verwijderd. Veeg het oppervlak onmiddellijk af met een
vochtige doek.
● Tijdens de werking van de reparatieset wordt veel lawaai geproduceerd. Dit
is normaal en duidt niet op een storing.
● Niet gebruiken om de bandenspanning te controleren of op de voorgeschre-
ven waarde te brengen.
