7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie461
7
Obs∏uga techniczna i konserwacja
Prawid∏owa wymiana baterii
Ze wzgl´dów bezpieczeƒstwa podczas wymiany baterii nale˝y przestrzegaç
poni˝szych zaleceƒ:
Nie dotykaç baterii wilgotnymi d∏oƒmi.
Wilgoç mo˝e spowodowaç korozj´.
Nie dotykaç ani nie poruszaç ˝adnych elementów wewnàtrz nadajnika
zdalnego sterowania.
Nie wyginaç styków elektrycznych gniazda baterii.
13 AURIS HV OM12K47E 26/4/16 11:04 Page 461 (Black plate)

Przyciskiem rozruchu wybraç stan wy∏àczony.
Otworzyç skrzynk´ bezpieczników.
óKomora silnikowa
Wcisnàç zaczep i unoszàc do góry,
zdjàç pokryw´.
Zamykajàc skrzynk´ bezpieczników,
najpierw nale˝y zahaczyç pokryw´
o dwa tylne zaczepy.
óPod deskà rozdzielczà po stronie kierowcy (wersje z kierownicà po
lewej stronie)
Typ A:
Zdjàç pokryw´.
2
1
4627-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Sprawdzanie i wymiana bezpieczników
Gdy którekolwiek z urzàdzeƒ elektrycznych w samochodzie nie
dzia∏a, mo˝e to oznaczaç przepalenie bezpiecznika. Nale˝y wtedy
sprawdziç i w razie potrzeby wymieniç bezpieczniki.
13 AURIS HV OM12K47E 26/4/16 11:04 Page 462 (Black plate)

Typ B:
Otworzyç schowek w desce
rozdzielczej. Âcisnàç schowek
po obu stronach w celu roz∏à-
czenia górnych zaczepów.
Pociàgnàç schowek do siebie,
roz∏àczajàc dolne zaczepy.
ó Pod deskà rozdzielczà po stronie pasa˝era (wersje z kierownicà po
prawej stronie)
Typ A:
Zdjàç os∏on´* i pokryw´.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie463
7
Obs∏uga techniczna i konserwacja
✻: W niektórych wersjach
13 AURIS HV OM12K47E 26/4/16 11:04 Page 463 (Black plate)

Typ B:
Otworzyç schowek w desce
rozdzielczej. Od∏àczyç amor-
tyzator.
Âcisnàç schowek po obu stro-
nach w celu roz∏àczenia gór-
nych zaczepów. Pociàgnàç
schowek do siebie, roz∏àcza-
jàc dolne zaczepy.
Wyjàç bezpiecznik, pos∏ugujàc
si´ przeznaczonymi do tego
celu szczypcami.
Szczypce przeznaczone sà do
wyjmowania wy∏àcznie bezpiecz-
ników typu A.
3
4647-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
13 AURIS HV OM12K47E 26/4/16 11:04 Page 464 (Black plate)

Sprawdziç, czy bezpiecznik jest przepalony.
Sprawny
Przepalony
Typy A, B, C i D:
Przepalony bezpiecznik nale˝y zastàpiç nowym o takim samym pràdzie
znamionowym. Pràdy znamionowe podane sà na pokrywie skrzynki bez-
pieczników.
Typ E:
Skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
óTyp AóTyp B
óTyp CóTyp D
óTyp E
4
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie465
7
Obs∏uga techniczna i konserwacja
13 AURIS HV OM12K47E 26/4/16 11:04 Page 465 (Black plate)

Po wymianie bezpiecznika
Je˝eli mimo wymiany bezpiecznika dane Êwiat∏a nadal nie dzia∏ajà, ko-
nieczna mo˝e byç wymiana ˝arówki. (
S. 467)
Je˝eli nowy bezpiecznik w krótkim czasie ponownie ulegnie przepaleniu,
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi sprawdzenie samochodu.
W razie przecià˝enia obwodu elektrycznego
Bezpieczniki zosta∏y dobrane tak, aby ulega∏y przepaleniu zanim dojdzie do
uszkodzenia przewodów elektrycznych.
W razie koniecznoÊci wymiany ˝arówek
Zalecane jest stosowanie oryginalnych produktów marki Toyota przeznaczo-
nych do tego samochodu. Poniewa˝ niektóre ˝arówki w∏àczone sà w obwody
wyposa˝one w zabezpieczenia przed przecià˝eniem, produkty nieoryginalne
lub nieprzeznaczone do tego samochodu mogà okazaç si´ nieodpowiednie.
4667-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
W celu unikni´cia ryzyka awarii i po˝aru samochodu
Nale˝y przestrzegaç podanych zaleceƒ.
Nieprzestrzeganie ich mo˝e doprowadziç do uszkodzeƒ samochodu, po˝a-
ru i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bezpiecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczników ani skrzynki bezpieczników.
Skrzynka bezpieczników w pobli˝u sterownika mocy
Nigdy nie wolno sprawdzaç ani wymieniaç bezpieczników w pobli˝u ste-
rownika mocy, poniewa˝ w pobli˝u skrzynki bezpieczników znajdujà si´
cz´Êci i przewody pod wysokim napi´ciem.
Mo˝e to spowodowaç pora˝enie pràdem, w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝enia instalacji elektrycznej jak najszybciej
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi ustalenie i usuni´cie usterki.
13 AURIS HV OM12K47E 26/4/16 11:04 Page 466 (Black plate)

Sprawdziç moc wymienianej ˝arówki. (S. 563)
Z przodu
óWersje z halogenowymi Êwiat∏ami g∏ównymi
Âwiat∏a g∏ówne
Boczne kierunkowskazy
Przednie kierunkowskazy
Przednie Êwiat∏a przeciwmgielne (w niektórych wersjach)
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie467
7
Obs∏uga techniczna i konserwacja
˚arówki
˚arówki wyszczególnione poni˝ej mo˝na wymieniaç samodziel-
nie. Poziom trudnoÊci wymiany ˝arówki zale˝y od tego, którà
˝arówk´ wymieniamy. Je˝eli wymiana danej ˝arówki jest zbyt
skomplikowana, nale˝y skontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Przed wymianà ˝arówki
Rozmieszczenie ˝arówek
13 AURIS HV OM12K47E 26/4/16 11:04 Page 467 (Black plate)

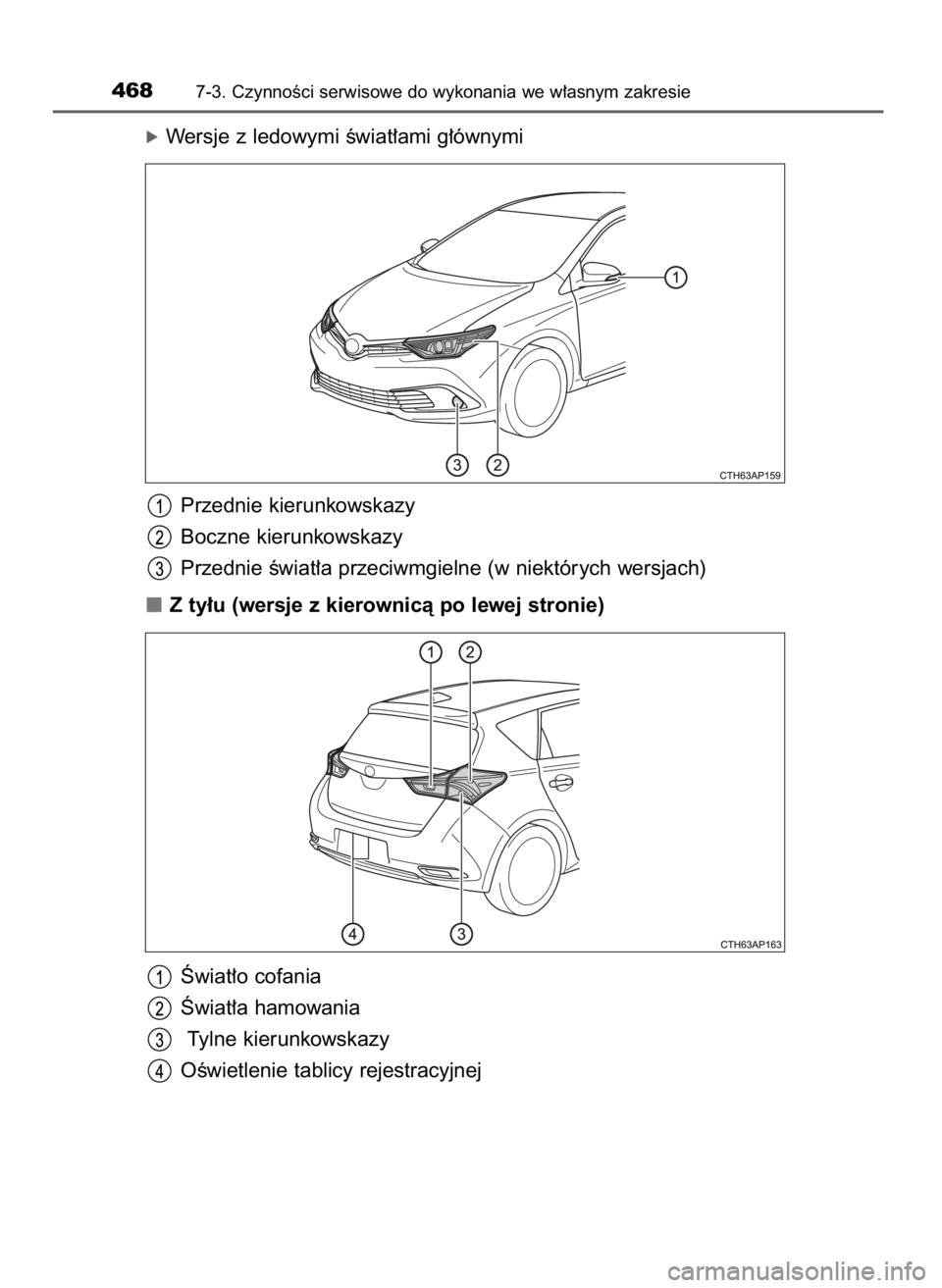

óWersje z ledowymi Êwiat∏ami g∏ównymi
Przednie kierunkowskazy
Boczne kierunkowskazy
Przednie Êwiat∏a przeciwmgielne (w niektórych wersjach)
Z ty∏u (wersje z kierownicà po lewej stronie)
Âwiat∏o cofania
Âwiat∏a hamowania
Tylne kierunkowskazy
OÊwietlenie tablicy rejestracyjnej
4687-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
13 AURIS HV OM12K47E 26/4/16 11:04 Page 468 (Black plate)

Z ty∏u (wersje z kierownicà po prawej stronie)
Âwiat∏a hamowania
Âwiat∏o cofania
OÊwietlenie tablicy rejestracyjnej
Tylne kierunkowskazy
Âwiat∏a g∏ówne (wersje z halogenowymi Êwiat∏ami g∏ównymi)
Wyciàgnàç trzpieƒ mocujàcy.
Wyciàgnàç wlew zbiornika
p∏ynu do spryskiwaczy, ob-
racajàc go. (Tylko podczas
wymiany ˝arówki z prawej
strony.)
Zdjàç os∏on´.
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie469
7
Obs∏uga techniczna i konserwacja
Wymiana ˝arówek
13 AURIS HV OM12K47E 26/4/16 11:04 Page 469 (Black plate)

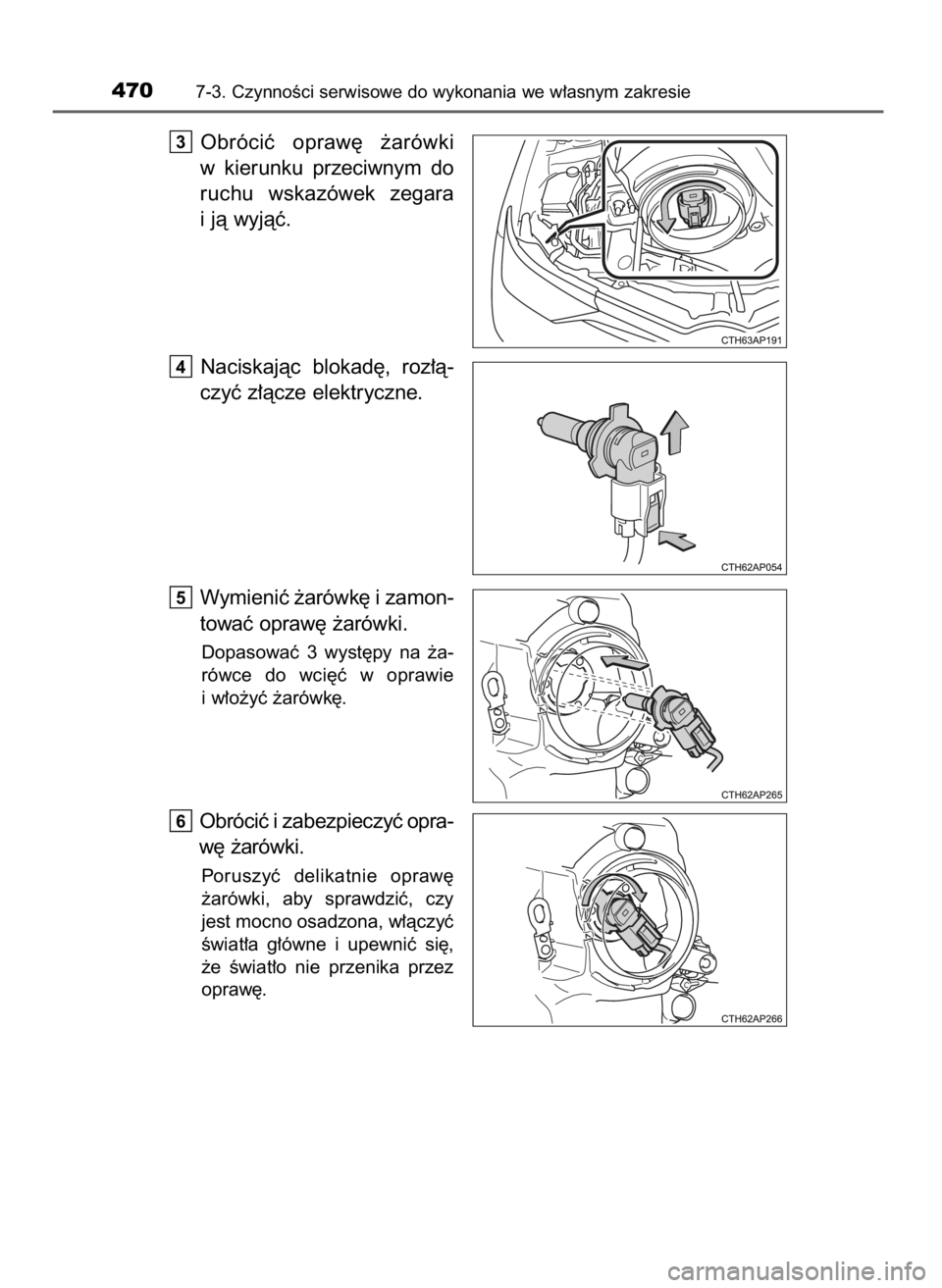

Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara
i jà wyjàç.
Naciskajàc blokad´, roz∏à-
czyç z∏àcze elektryczne.
Wymieniç ˝arówk´ i zamon-
towaç opraw´ ˝arówki.
Dopasowaç 3 wyst´py na ˝a-
rówce do wci´ç w oprawie
i w∏o˝yç ˝arówk´.
Obróciç i zabezpieczyç opra-
w´ ˝arówki.
Poruszyç delikatnie opraw´
˝arówki, aby sprawdziç, czy
jest mocno osadzona, w∏àczyç
Êwiat∏a g∏ówne i upewniç si´,
˝e Êwiat∏o nie przenika przez
opraw´.
6
5
4
3
4707-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
