TOYOTA AURIS HYBRID 2016 Manual del propietario (in Spanish)

4717-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_HV_HB_ES (OM12K50S)
●Destornillador de cabeza plana
●Destornillador de cabeza plana pequeño
●Pila de litio CR2032
Saque la llave mecánica.
Retire la cubierta.
Para evitar que se dañe la llave, cubra
la punta del destornillador con un paño.
Quite la tapa de la pila.
Para evitar que se dañe la llave, cubra
la punta del destornillador con un paño.

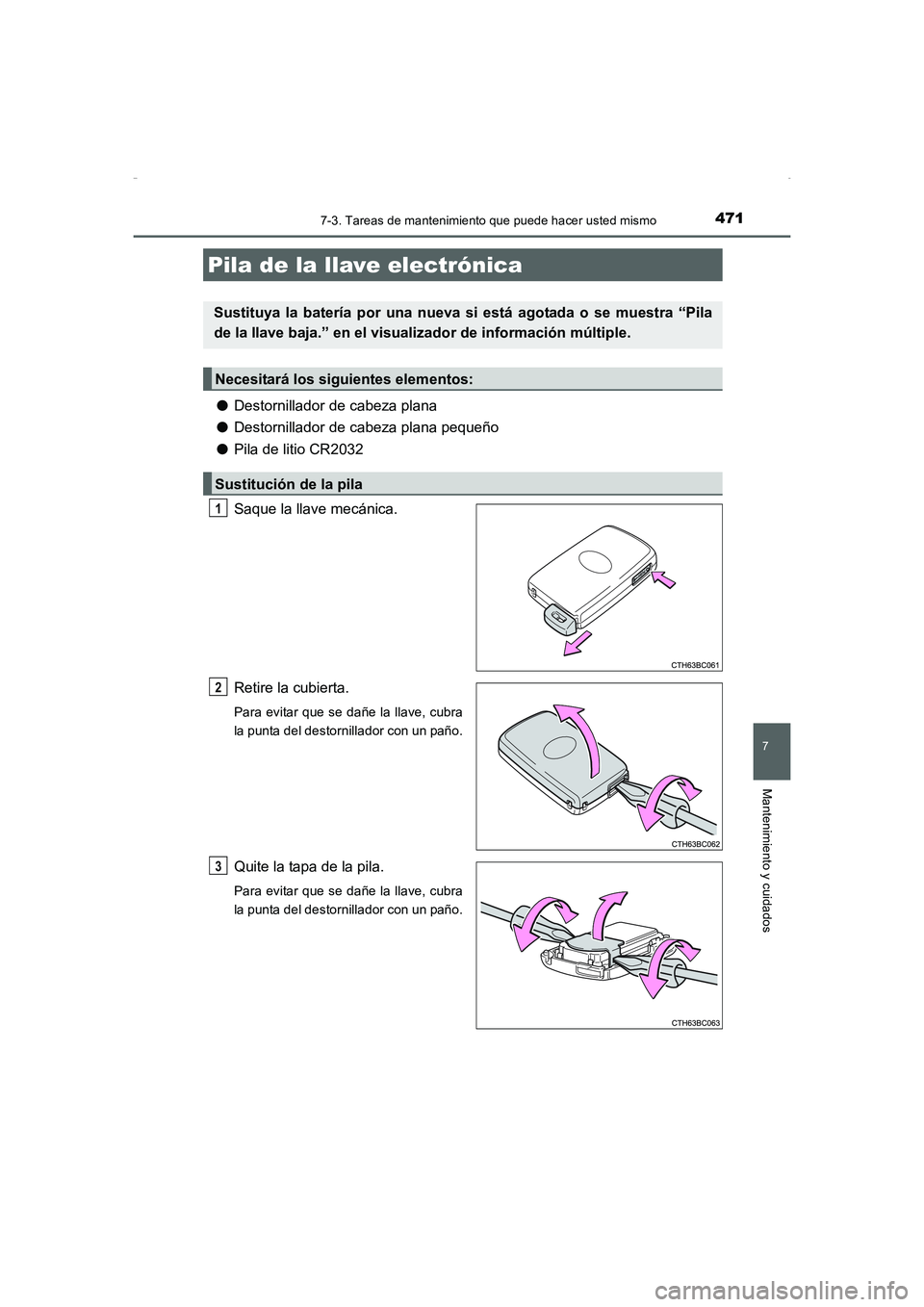

Pila de la llave electrónica
Sustituya la batería por una nueva si está agotada o se muestra “Pila
de la llave baja.” en el visualizador de información múltiple.
Necesitará los siguientes elementos:
Sustitución de la pila
1
2
3
UK AURIS_HV_HB_OM_Spanish_OM12K50S.book 471 ページ ２０１６年１月１８日　月曜日　午後４時２９分

4727-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HV_HB_ES (OM12K50S)

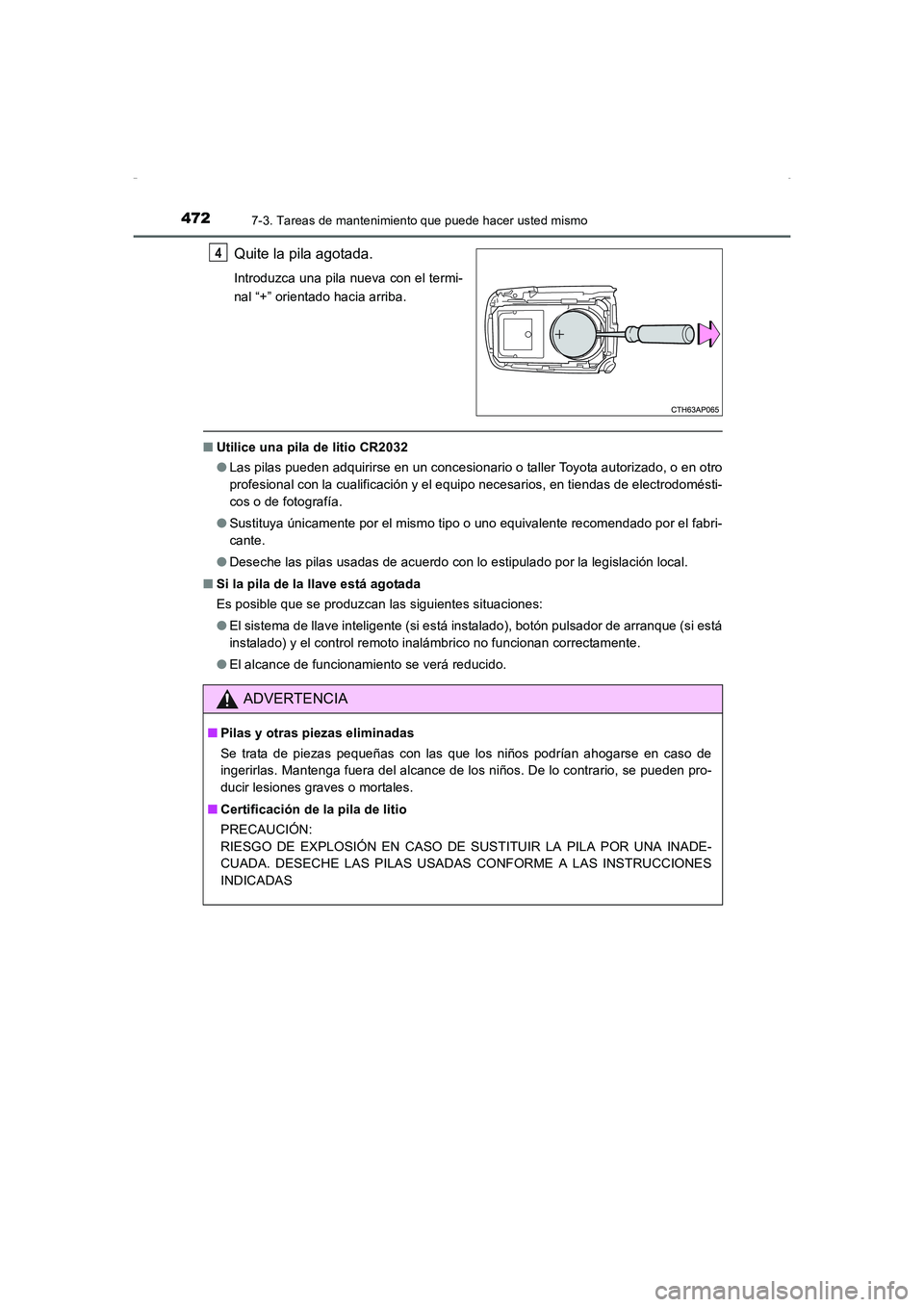

Quite la pila agotada.
Introduzca una pila nueva con el termi-
nal “+” orientado hacia arriba.
■Utilice una pila de litio CR2032
●Las pilas pueden adquirirse en un concesionario o taller Toyota autorizado, o en otro
profesional con la cualificación y el equipo necesarios, en tiendas de electrodomésti-
cos o de fotografía.
●Sustituya únicamente por el mismo tipo o uno equivalente recomendado por el fabri-
cante.
●Deseche las pilas usadas de acuerdo con lo estipulado por la legislación local.
■Si la pila de la llave está agotada
Es posible que se produzcan las siguientes situaciones:
●El sistema de llave inteligente (si está instalado), botón pulsador de arranque (si está
instalado) y el control remoto inalámbrico no funcionan correctamente.
●El alcance de funcionamiento se verá reducido.
4
ADVERTENCIA
■Pilas y otras piezas eliminadas
Se trata de piezas pequeñas con las que los niños podrían ahogarse en caso de
ingerirlas. Mantenga fuera del alcance de los niños. De lo contrario, se pueden pro-
ducir lesiones graves o mortales.
■Certificación de la pila de litio
PRECAUCIÓN:
RIESGO DE EXPLOSIÓN EN CASO DE SUSTITUIR LA PILA POR UNA INADE-
CUADA. DESECHE LAS PILAS USADAS CONFORME A LAS INSTRUCCIONES
INDICADAS
UK AURIS_HV_HB_OM_Spanish_OM12K50S.book 472 ページ ２０１６年１月１８日　月曜日　午後４時２９分

4737-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_HV_HB_ES (OM12K50S)

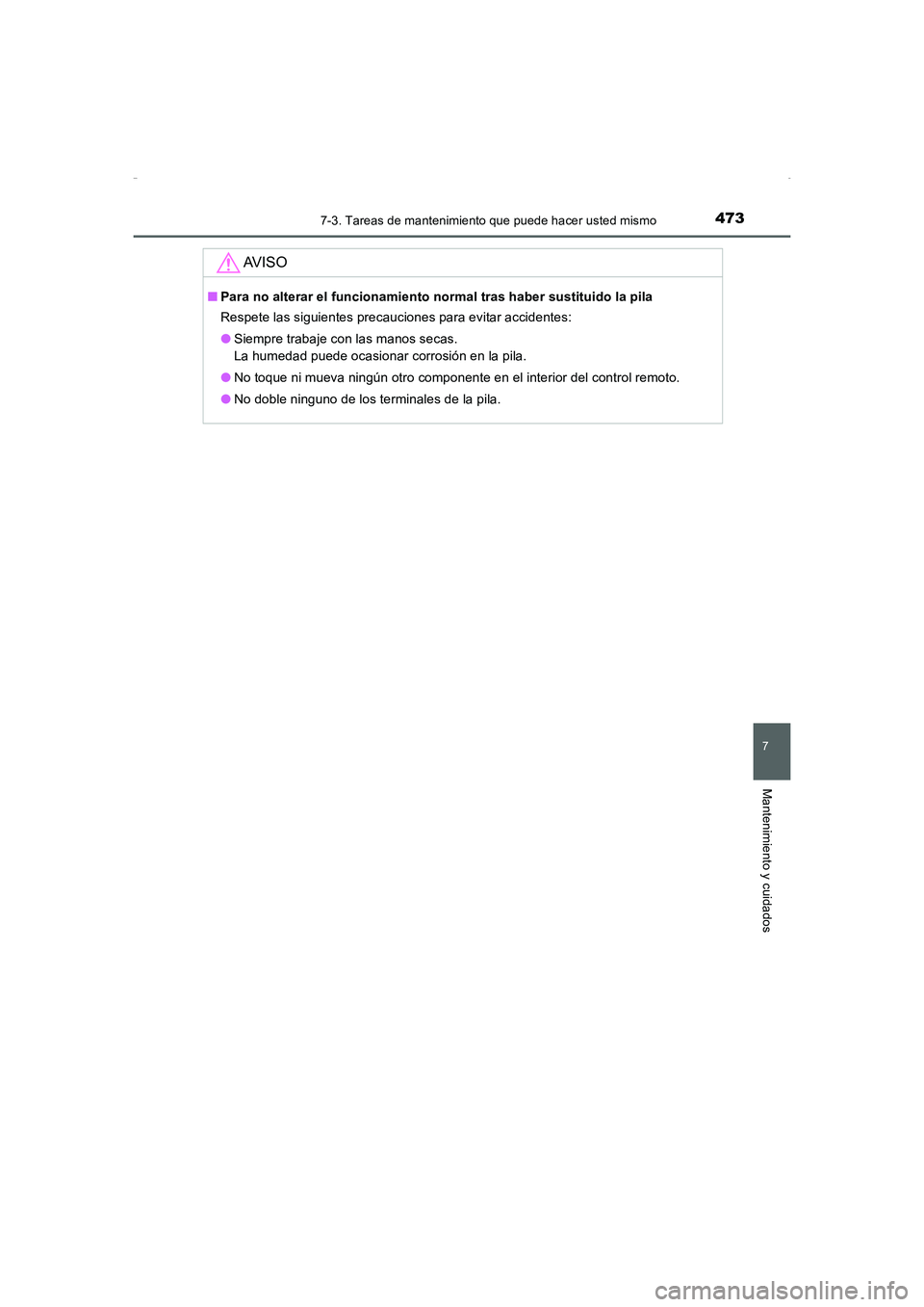

AV I S O
■Para no alterar el funcionamiento normal tras haber sustituido la pila
Respete las siguientes precauciones para evitar accidentes:
●Siempre trabaje con las manos secas.
La humedad puede ocasionar corrosión en la pila.
●No toque ni mueva ningún otro componente en el interior del control remoto.
●No doble ninguno de los terminales de la pila.
UK AURIS_HV_HB_OM_Spanish_OM12K50S.book 473 ページ ２０１６年１月１８日　月曜日　午後４時２９分

4747-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HV_HB_ES (OM12K50S)
Apague el interruptor de alimentación.
Abra la tapa de la caja de fusibles.
XCompartimento del motor
Pulse la lengüeta hacia dentro y
levante la tapa.
XDebajo del tablero de instrumentos del lado del conductor (vehículos con
dirección a la izquierda)
Tipo A:
Saque la tapa.

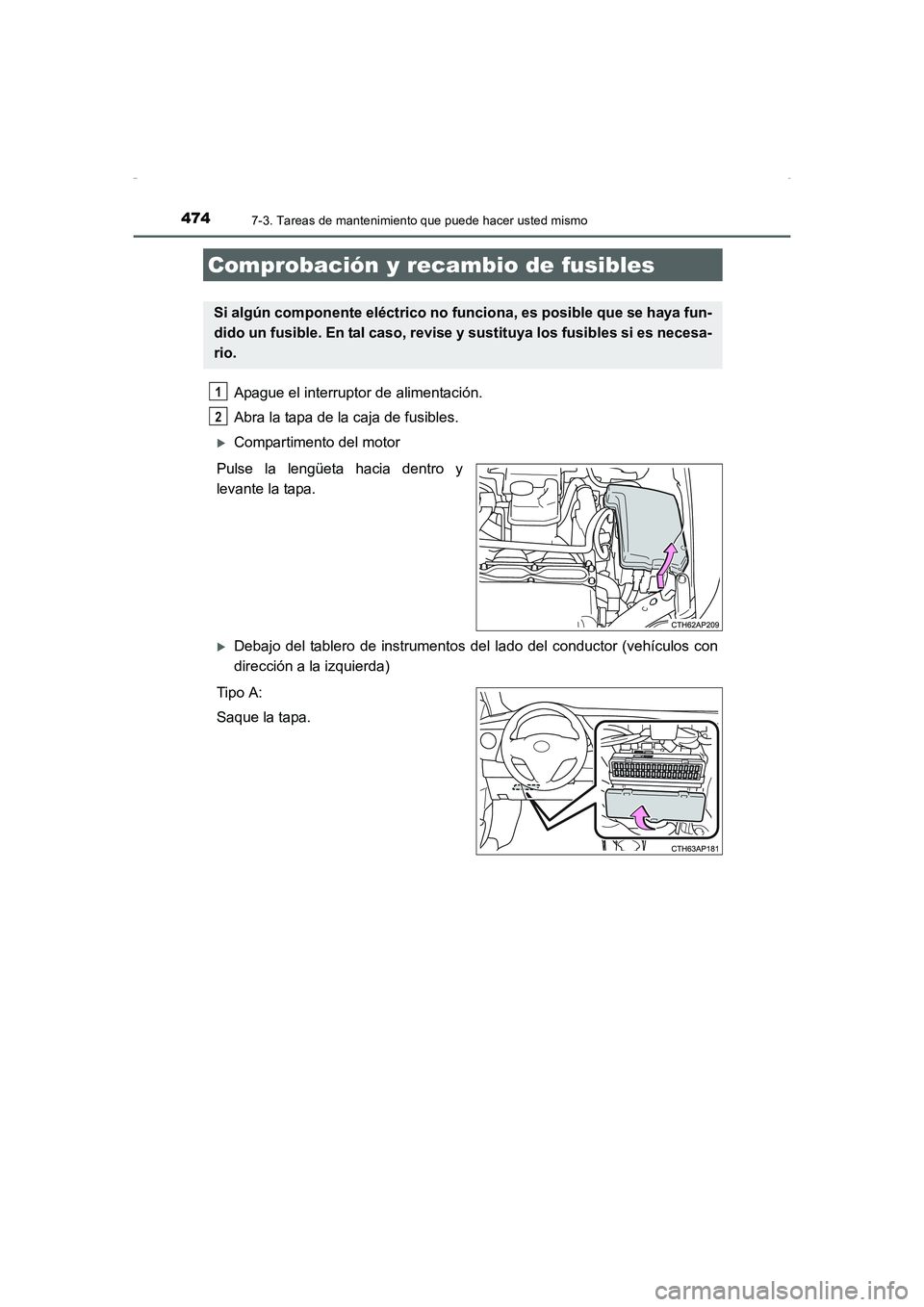

Comprobación y recambio de fusibles
Si algún componente eléctrico no funciona, es posible que se haya fun-
dido un fusible. En tal caso, revise y sustituya los fusibles si es necesa-
rio.
1
2
UK AURIS_HV_HB_OM_Spanish_OM12K50S.book 474 ページ ２０１６年１月１８日　月曜日　午後４時２９分

4757-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_HV_HB_ES (OM12K50S)

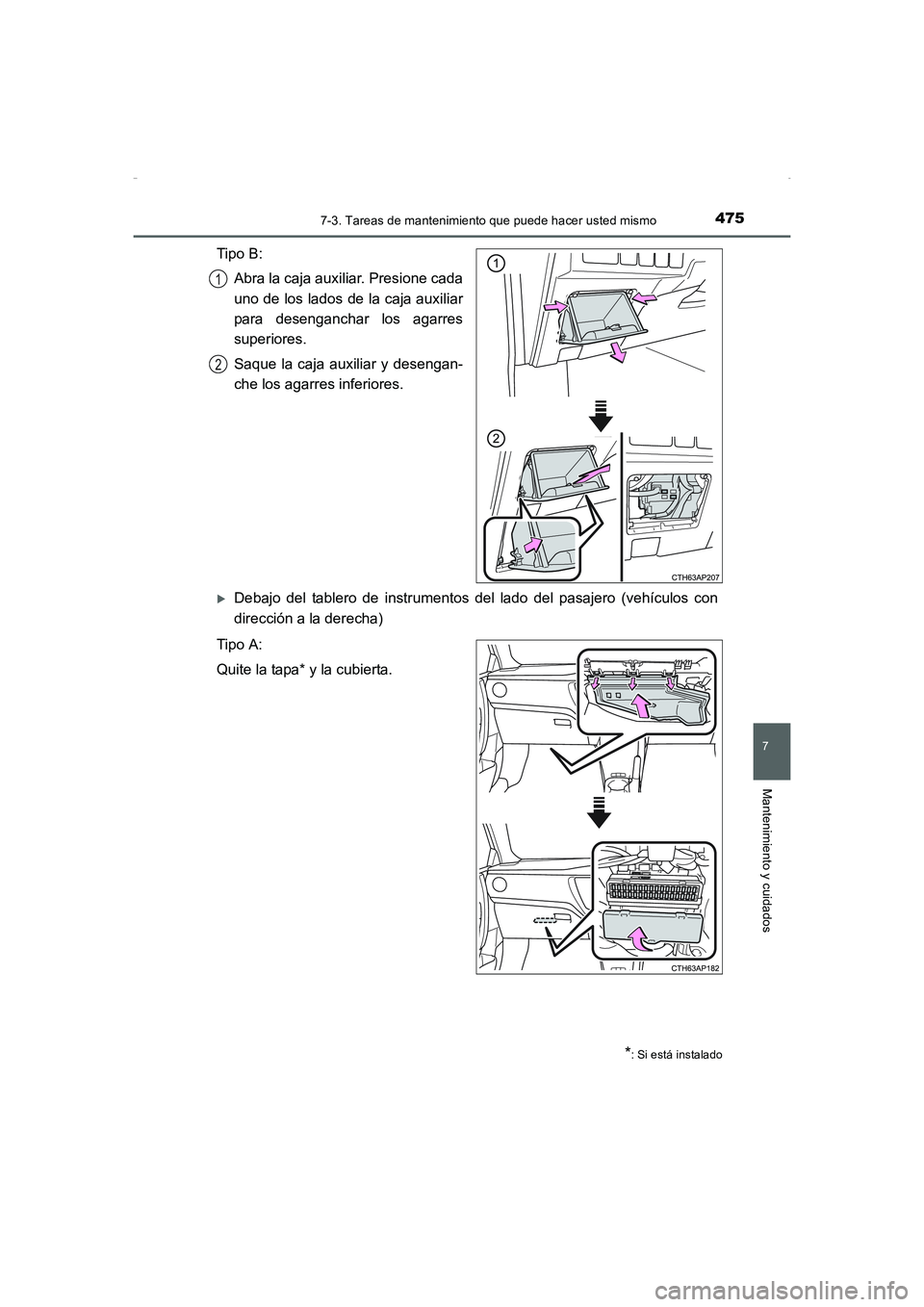

Tipo B:
Abra la caja auxiliar. Presione cada
uno de los lados de la caja auxiliar
para desenganchar los agarres
superiores.
Saque la caja auxiliar y desengan-
che los agarres inferiores.
XDebajo del tablero de instrumentos del lado del pasajero (vehículos con
dirección a la derecha)
Tipo A:
Quite la tapa* y la cubierta.
1
2
*: Si está instalado
UK AURIS_HV_HB_OM_Spanish_OM12K50S.book 475 ページ ２０１６年１月１８日　月曜日　午後４時２９分

4767-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HV_HB_ES (OM12K50S)

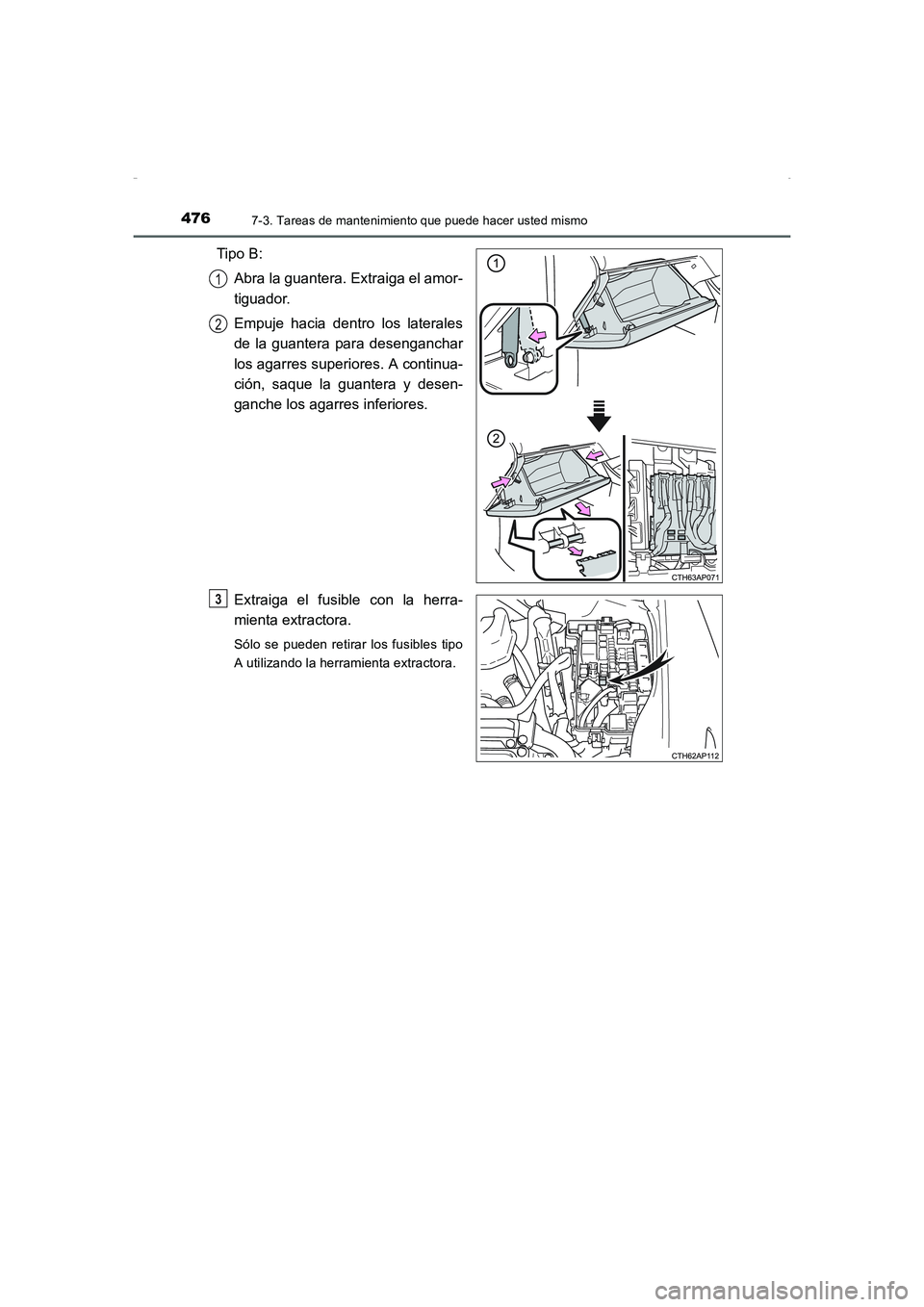

Tipo B:
Abra la guantera. Extraiga el amor-
tiguador.
Empuje hacia dentro los laterales
de la guantera para desenganchar
los agarres superiores. A continua-
ción, saque la guantera y desen-
ganche los agarres inferiores.
Extraiga el fusible con la herra-
mienta extractora.
Sólo se pueden retirar los fusibles tipo
A utilizando la herramienta extractora.
1
2
3
UK AURIS_HV_HB_OM_Spanish_OM12K50S.book 476 ページ ２０１６年１月１８日　月曜日　午後４時２９分

4777-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_HV_HB_ES (OM12K50S)

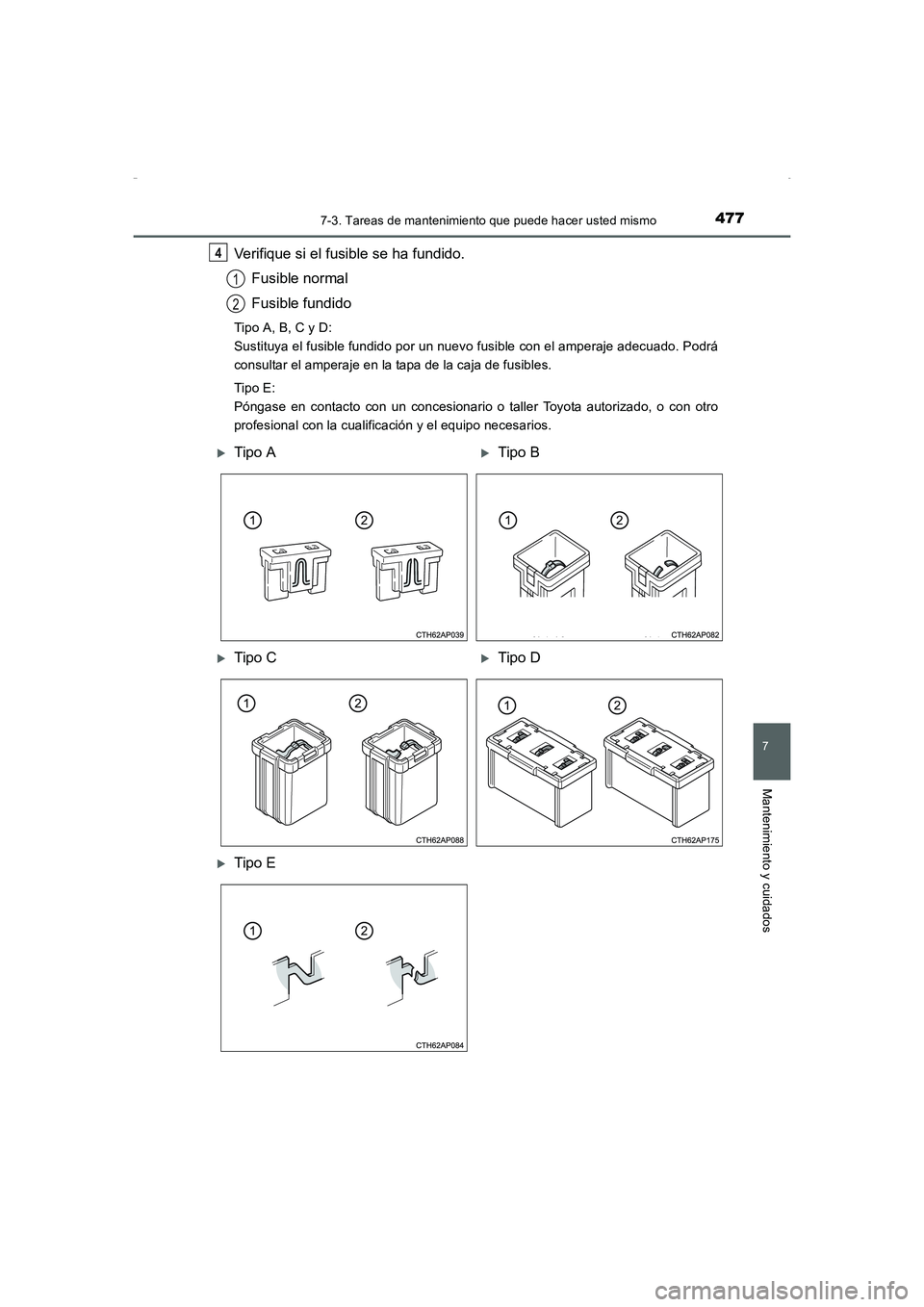

Verifique si el fusible se ha fundido.
Fusible normal
Fusible fundido
Tipo A, B, C y D:
Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá
consultar el amperaje en la tapa de la caja de fusibles.
Tipo E:
Póngase en contacto con un concesionario o taller Toyota autorizado, o con otro
profesional con la cualificación y el equipo necesarios.
4
1
2
XTipo AXTipo B
XTipo CXTipo D
XTipo E
UK AURIS_HV_HB_OM_Spanish_OM12K50S.book 477 ページ ２０１６年１月１８日　月曜日　午後４時２９分

4787-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HV_HB_ES (OM12K50S)

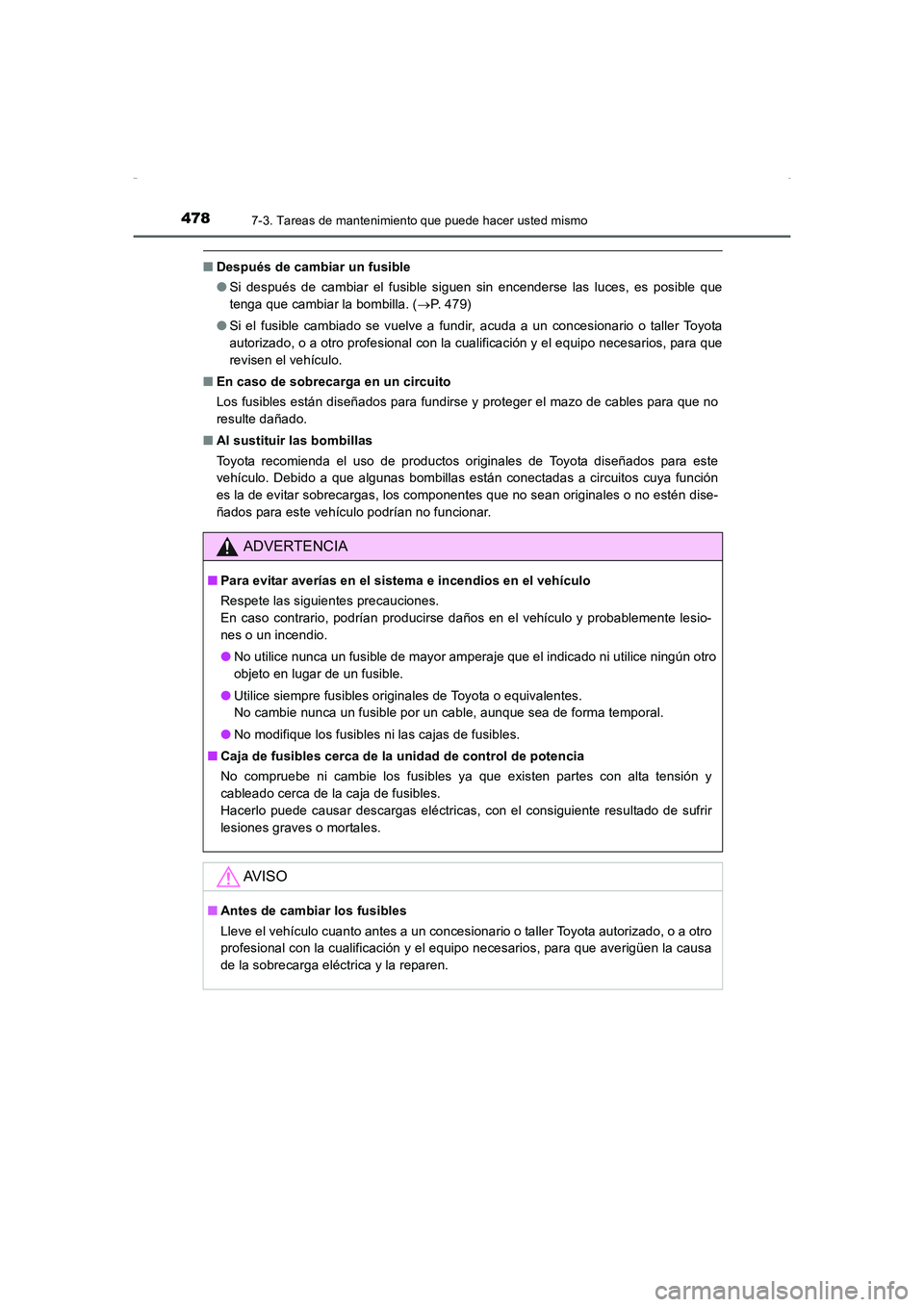

■Después de cambiar un fusible
●Si después de cambiar el fusible siguen sin encenderse las luces, es posible que
tenga que cambiar la bombilla. (→P. 479)
●Si el fusible cambiado se vuelve a fundir, acuda a un concesionario o taller Toyota
autorizado, o a otro profesional con la cualificación y el equipo necesarios, para que
revisen el vehículo.
■En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no
resulte dañado.
■Al sustituir las bombillas
Toyota recomienda el uso de productos originales de Toyota diseñados para este
vehículo. Debido a que algunas bombillas están conectadas a circuitos cuya función
es la de evitar sobrecargas, los componentes que no sean originales o no estén dise-
ñados para este vehículo podrían no funcionar.
ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y probablemente lesio-
nes o un incendio.
●No utilice nunca un fusible de mayor amperaje que el indicado ni utilice ningún otro
objeto en lugar de un fusible.
●Utilice siempre fusibles originales de Toyota o equivalentes.
No cambie nunca un fusible por un cable, aunque sea de forma temporal.
●No modifique los fusibles ni las cajas de fusibles.
■Caja de fusibles cerca de la unidad de control de potencia
No compruebe ni cambie los fusibles ya que existen partes con alta tensión y
cableado cerca de la caja de fusibles.
Hacerlo puede causar descargas eléctricas, con el consiguiente resultado de sufrir
lesiones graves o mortales.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo cuanto antes a un concesionario o taller Toyota autorizado, o a otro
profesional con la cualificación y el equipo necesarios, para que averigüen la causa
de la sobrecarga eléctrica y la reparen.
UK AURIS_HV_HB_OM_Spanish_OM12K50S.book 478 ページ ２０１６年１月１８日　月曜日　午後４時２９分

4797-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_HV_HB_ES (OM12K50S)
Compruebe el voltaje de la bombilla que va a sustituir. (→P. 579)
■Delantera
XVehículos con faros halógenos

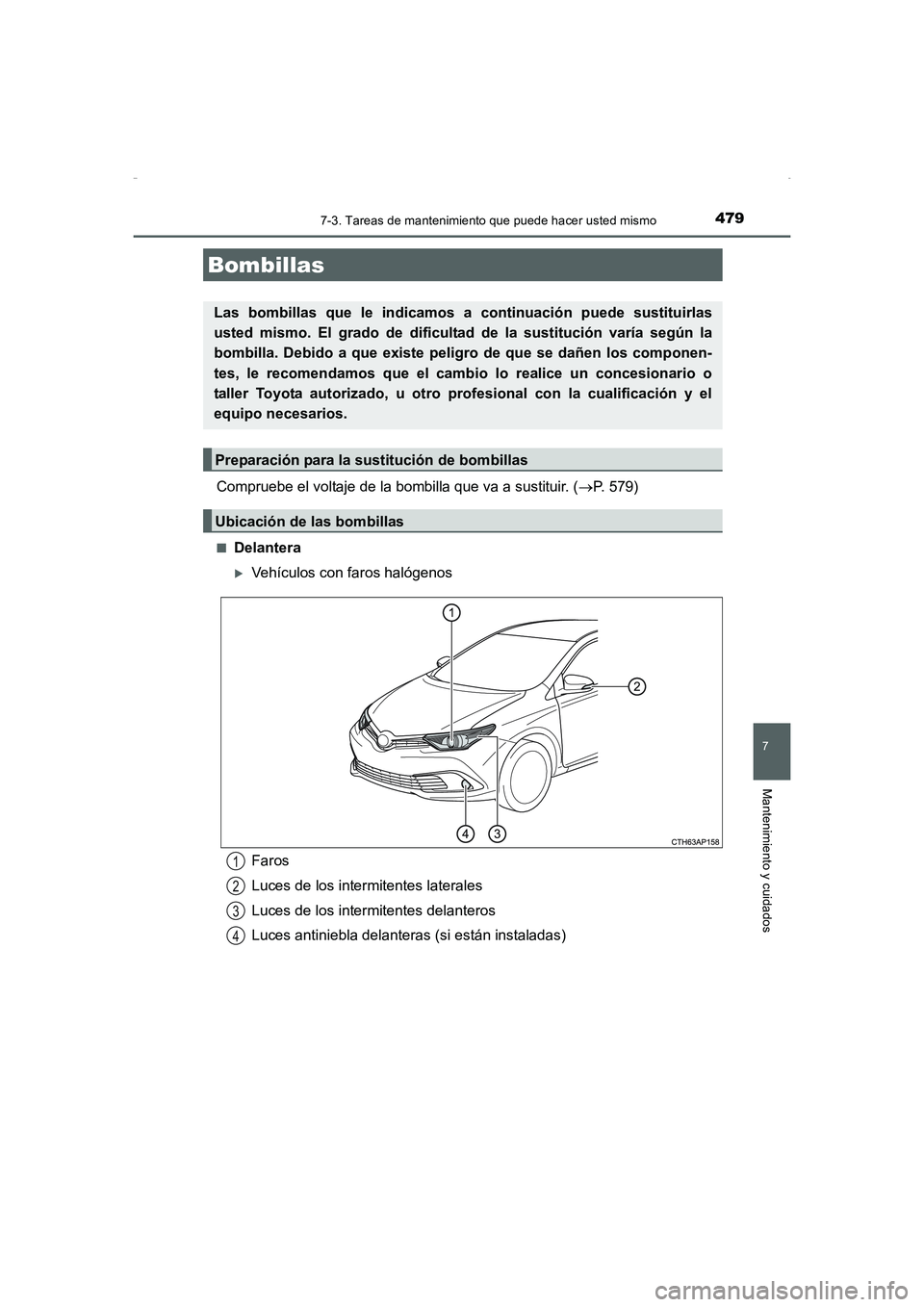

Bombillas
Las bombillas que le indicamos a continuación puede sustituirlas
usted mismo. El grado de dificultad de la sustitución varía según la
bombilla. Debido a que existe peligro de que se dañen los componen-
tes, le recomendamos que el cambio lo realice un concesionario o
taller Toyota autorizado, u otro profesional con la cualificación y el
equipo necesarios.
Preparación para la sustitución de bombillas
Ubicación de las bombillas
Faros
Luces de los intermitentes laterales
Luces de los intermitentes delanteros
Luces antiniebla delanteras (si están instaladas)1
2
3
4
UK AURIS_HV_HB_OM_Spanish_OM12K50S.book 479 ページ ２０１６年１月１８日　月曜日　午後４時２９分

4807-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HV_HB_ES (OM12K50S)

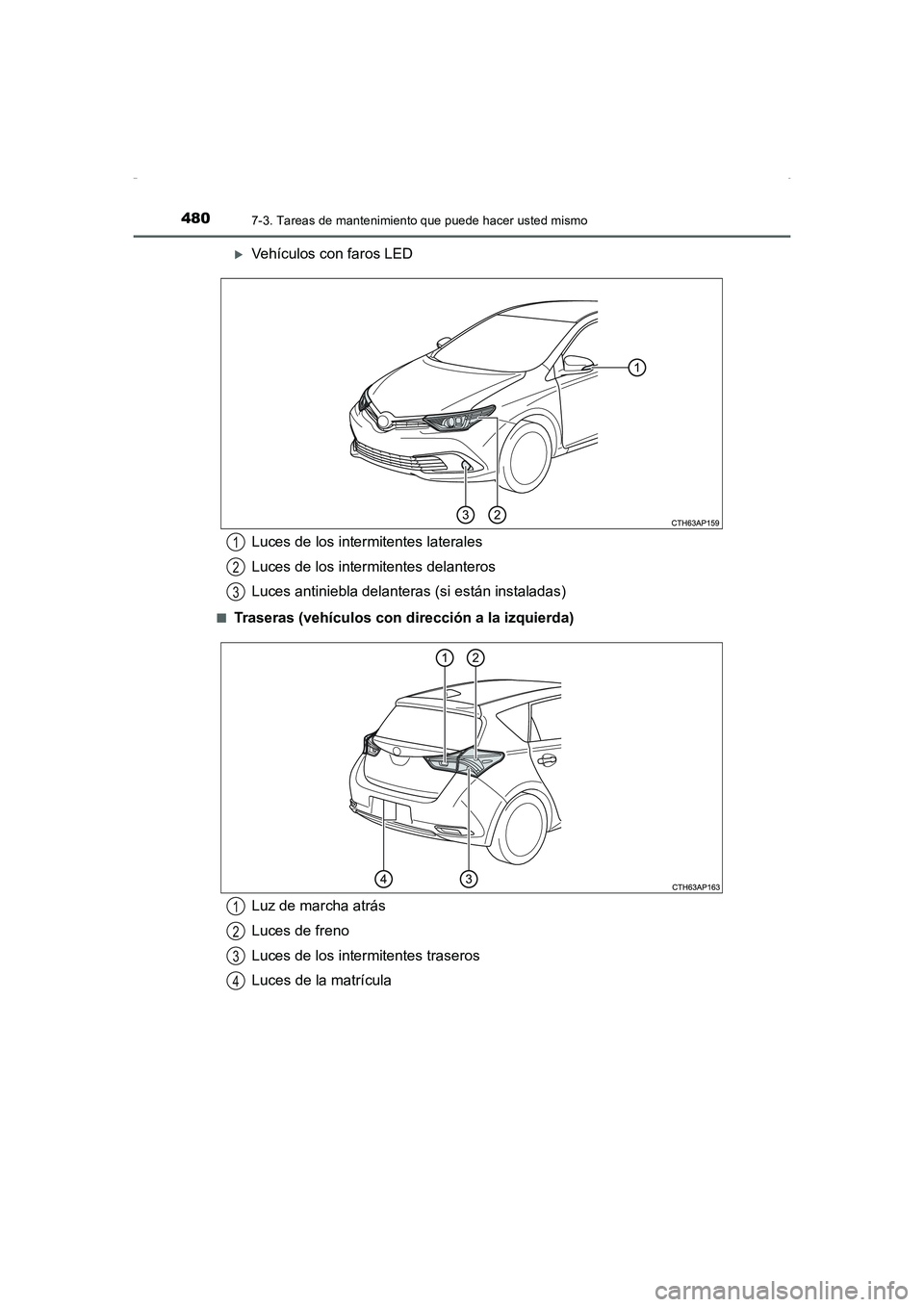

XVehículos con faros LED
■Traseras (vehículos con dirección a la izquierda)
Luces de los intermitentes laterales
Luces de los intermitentes delanteros
Luces antiniebla delanteras (si están instaladas)1
2
3
Luz de marcha atrás
Luces de freno
Luces de los intermitentes traseros
Luces de la matrícula1
2
3
4
