TOYOTA AURIS HYBRID 2016 Manuel du propriétaire (in French)

4717-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_HV_HB_EK (OM12K48K)■

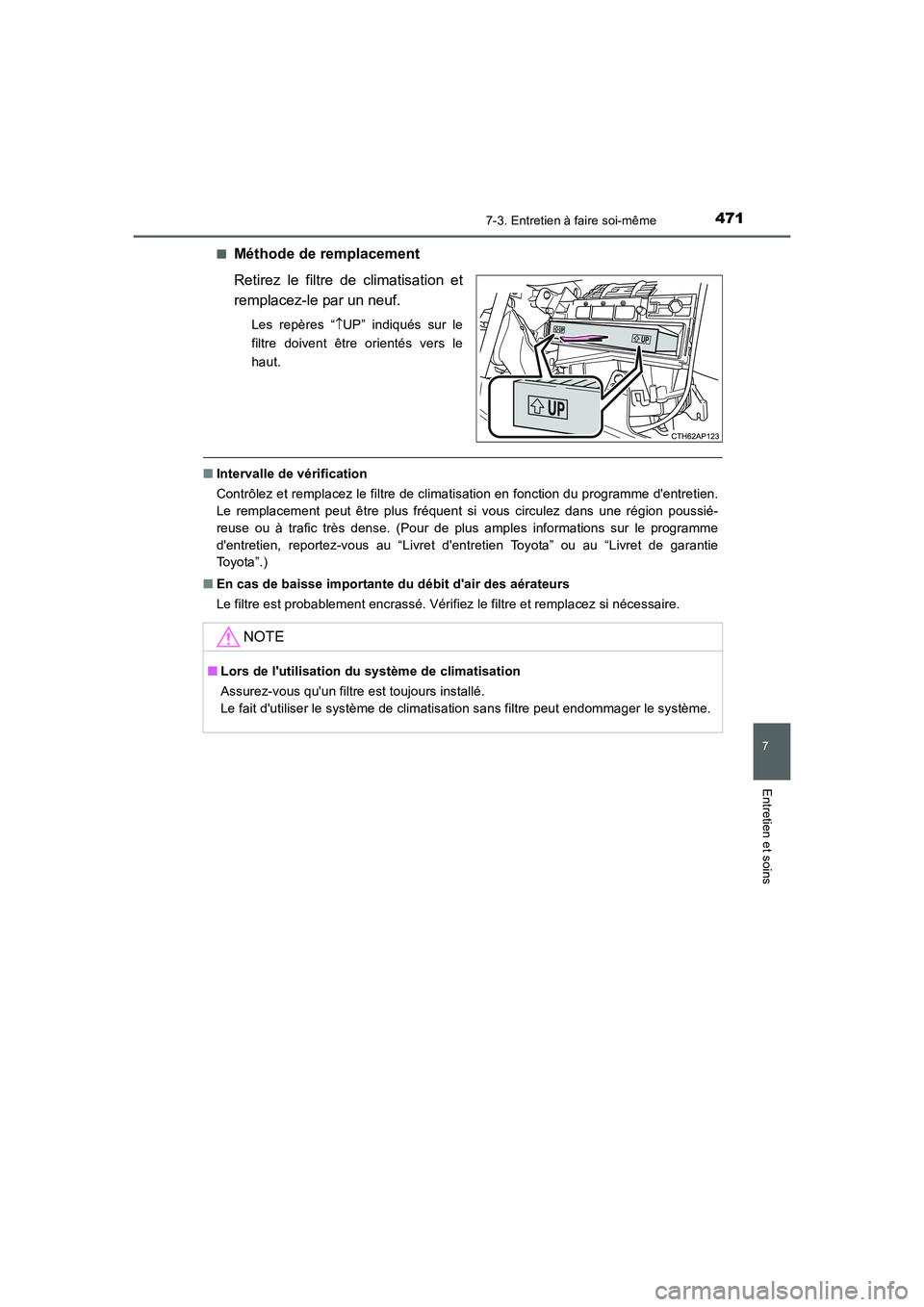

Méthode de remplacement
Retirez le filtre de climatisation et
remplacez-le par un neuf.
Les repères “↑UP” indiqués sur le
filtre doivent être orientés vers le
haut.
■Intervalle de vérification
Contrôlez et remplacez le filtre de climatisation en fonction du programme d'entretien.
Le remplacement peut être plus fréquent si vous circulez dans une région poussié-
reuse ou à trafic très dense. (Pour de plus amples informations sur le programme
d'entretien, reportez-vous au “Livret d'entretien Toyota” ou au “Livret de garantie
Toyota”.)
■En cas de baisse importante du débit d'air des aérateurs
Le filtre est probablement encrassé. Vérifiez le filtre et remplacez si nécessaire.
NOTE
■Lors de l'utilisation du système de climatisation
Assurez-vous qu'un filtre est toujours installé.
Le fait d'utiliser le système de climatisation sans filtre peut endommager le système.
UK AURIS_HV_HB_OM_French_OM12K48K.book 471 ページ ２０１６年１月１８日　月曜日　午後３時２３分

4727-3. Entretien à faire soi-même
UK_AURIS_HV_HB_EK (OM12K48K)
●Tournevis plat
●Petit tournevis plat
●Pile au lithium CR2032
Retirez la clé mécanique.
Retirez le cache.
Pour éviter d'endommager la clé, pro-
tégez l'extrémité du tournevis avec un
chiffon.
Retirez le cache de la pile.
Pour éviter d'endommager la clé, pro-
tégez l'extrémité du tournevis avec un
chiffon.

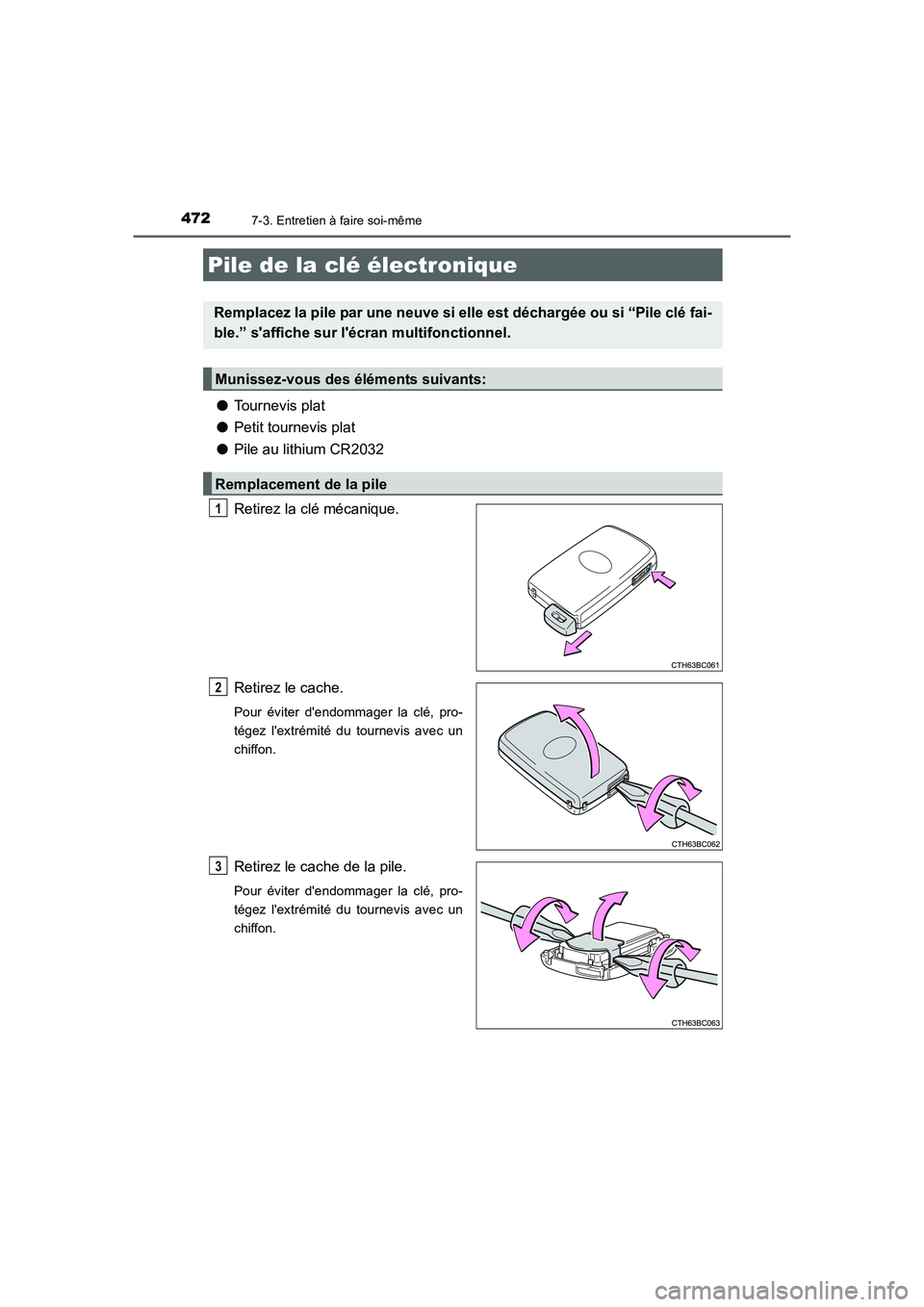

Pile de la clé électronique
Remplacez la pile par une neuve si elle est déchargée ou si “Pile clé fai-
ble.” s'affiche sur l'écran multifonctionnel.
Munissez-vous des éléments suivants:
Remplacement de la pile
1
2
3
UK AURIS_HV_HB_OM_French_OM12K48K.book 472 ページ ２０１６年１月１８日　月曜日　午後３時２３分

4737-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_HV_HB_EK (OM12K48K)

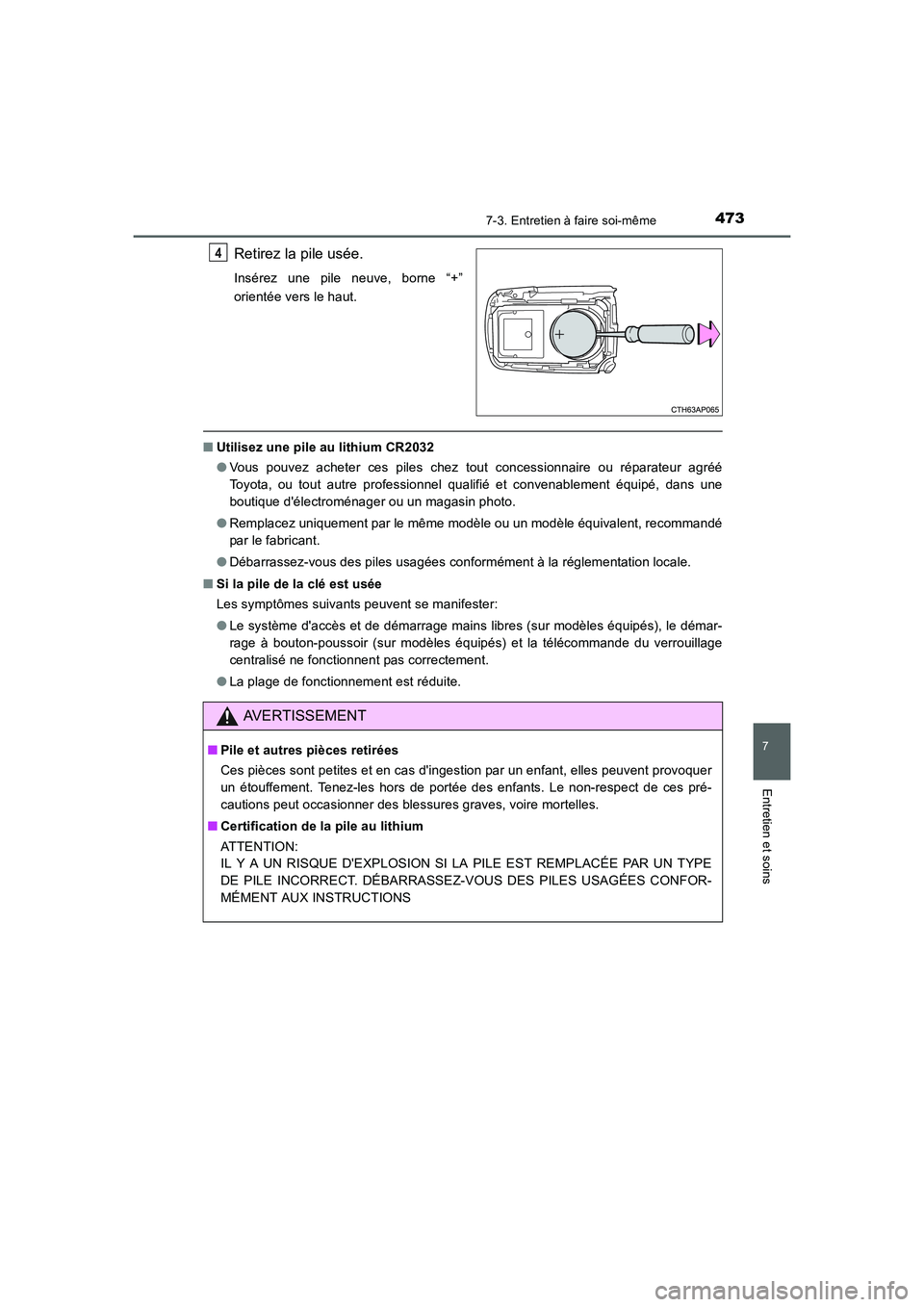

Retirez la pile usée.
Insérez une pile neuve, borne “+”
orientée vers le haut.
■Utilisez une pile au lithium CR2032
●Vous pouvez acheter ces piles chez tout concessionnaire ou réparateur agréé
Toyota, ou tout autre professionnel qualifié et convenablement équipé, dans une
boutique d'électroménager ou un magasin photo.
●Remplacez uniquement par le même modèle ou un modèle équivalent, recommandé
par le fabricant.
●Débarrassez-vous des piles usagées conformément à la réglementation locale.
■Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
●Le système d'accès et de démarrage mains libres (sur modèles équipés), le démar-
rage à bouton-poussoir (sur modèles équipés) et la télécommande du verrouillage
centralisé ne fonctionnent pas correctement.
●La plage de fonctionnement est réduite.
4
AVERTISSEMENT
■Pile et autres pièces retirées
Ces pièces sont petites et en cas d'ingestion par un enfant, elles peuvent provoquer
un étouffement. Tenez-les hors de portée des enfants. Le non-respect de ces pré-
cautions peut occasionner des blessures graves, voire mortelles.
■Certification de la pile au lithium
ATTENTION:
IL Y A UN RISQUE D'EXPLOSION SI LA PILE EST REMPLACÉE PAR UN TYPE
DE PILE INCORRECT. DÉBARRASSEZ-VOUS DES PILES USAGÉES CONFOR-
MÉMENT AUX INSTRUCTIONS
UK AURIS_HV_HB_OM_French_OM12K48K.book 473 ページ ２０１６年１月１８日　月曜日　午後３時２３分

4747-3. Entretien à faire soi-même
UK_AURIS_HV_HB_EK (OM12K48K)

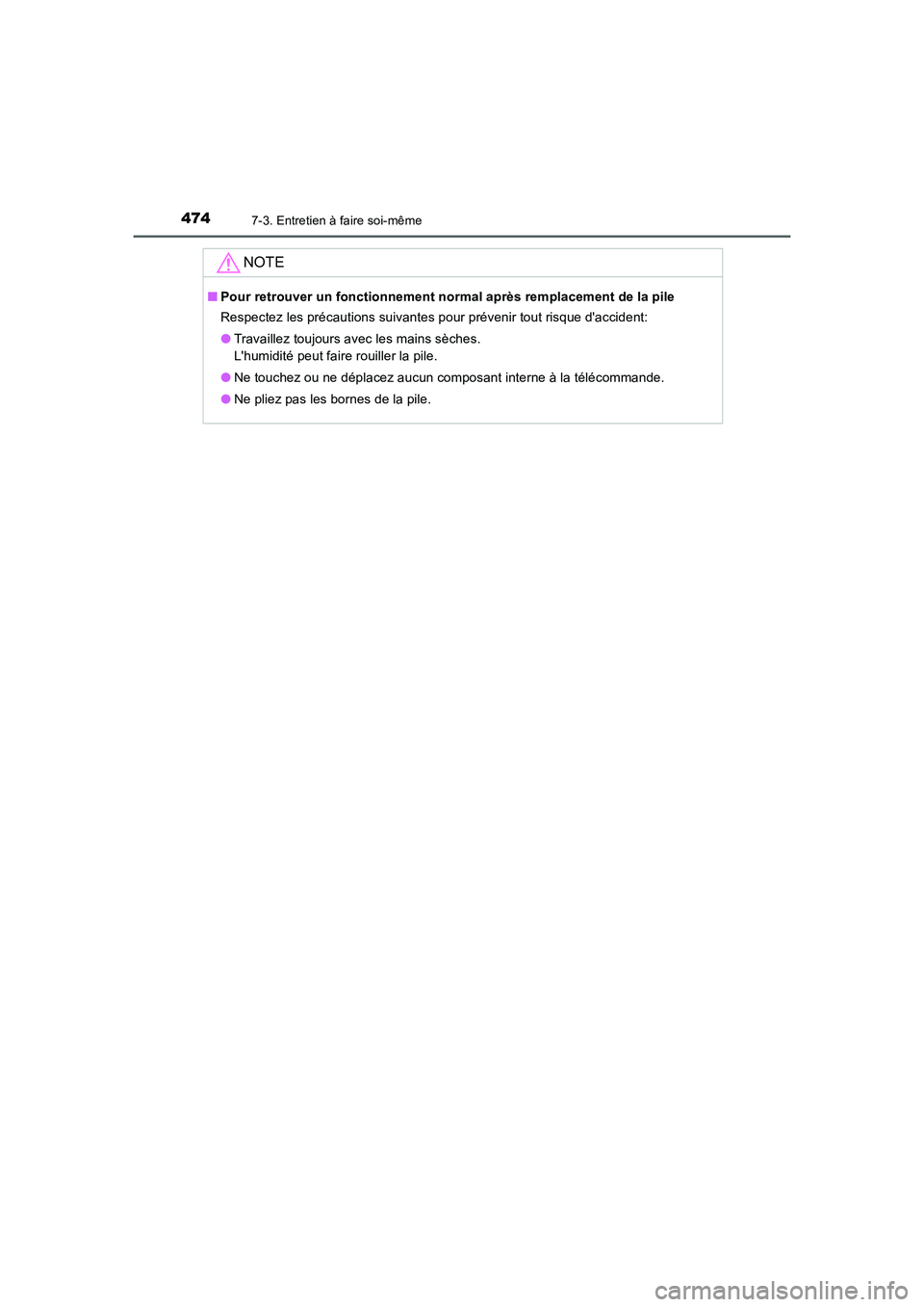

NOTE
■Pour retrouver un fonctionnement normal après remplacement de la pile
Respectez les précautions suivantes pour prévenir tout risque d'accident:
●Travaillez toujours avec les mains sèches.
L'humidité peut faire rouiller la pile.
●Ne touchez ou ne déplacez aucun composant interne à la télécommande.
●Ne pliez pas les bornes de la pile.
UK AURIS_HV_HB_OM_French_OM12K48K.book 474 ページ ２０１６年１月１８日　月曜日　午後３時２３分

4757-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_HV_HB_EK (OM12K48K)
Mettez le contact d'alimentation sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
XCompartiment moteur
Appuyez sur la languette et soulevez
le couvercle pour le retirer.
XSous le tableau de bord côté conducteur (véhicules à conduite à gauche)
Type A:
Retirez le couvercle.
Vérification et remplacement des fusibles
Lorsqu'un composant électrique ne fonctionne pas, un fusible peut
avoir grillé. Dans ce cas, vérifiez les fusibles et remplacez si néces-
saire.
1
2
UK AURIS_HV_HB_OM_French_OM12K48K.book 475 ページ ２０１６年１月１８日　月曜日　午後３時２３分

4767-3. Entretien à faire soi-même
UK_AURIS_HV_HB_EK (OM12K48K)
Type B:
Ouvrez le casier auxiliaire.
Appuyez de chaque côté du casier
auxiliaire pour libérer les ergots
supérieurs.
Retirez le casier auxiliaire et déta-
chez les ergots inférieurs.
XSous le tableau de bord côté passager (véhicules à conduite à droite)
Type A:
Retirez le cache* et le couvercle.
1
2
*: Sur modèles équipés
UK AURIS_HV_HB_OM_French_OM12K48K.book 476 ページ ２０１６年１月１８日　月曜日　午後３時２３分

4777-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_HV_HB_EK (OM12K48K)
Type B:
Ouvrez la boîte à gants. Faites
glisser l'amortisseur.
Appuyez de chaque côté de la
boîte à gants pour libérer les
ergots supérieurs. Sortez ensuite
la boîte à gants et détachez les
ergots inférieurs.
Retirez le fusible à l'aide de
l'extracteur.
Seuls les fusibles de type A peuvent
être retirés à l'aide de l'extracteur.
1
2
3
UK AURIS_HV_HB_OM_French_OM12K48K.book 477 ページ ２０１６年１月１８日　月曜日　午後３時２３分

4787-3. Entretien à faire soi-même
UK_AURIS_HV_HB_EK (OM12K48K)
Vérifiez si le fusible est grillé.
Fusible normal
Fusible grillé
Type A, B, C et D:
Remplacez le fusible grillé par un fusible neuf d'ampérage approprié. L'ampérage
est indiqué sur le couvercle de la boîte à fusibles.
Typ e E:
Contactez un concessionnaire ou un réparateur agréé Toyota, ou tout autre profes-
sionnel qualifié et convenablement équipé.
4
1
2
XType AXType B
XType CXType D
XType E
UK AURIS_HV_HB_OM_French_OM12K48K.book 478 ページ ２０１６年１月１８日　月曜日　午後３時２３分

4797-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_HV_HB_EK (OM12K48K)
■Après le remplacement d'un fusible
●Si les éclairages ne s'allument pas même après remplacement du fusible, il est pos-
sible qu'une ampoule doive être changée. (→P. 480)
●Si le fusible neuf grille à son tour, faites contrôler votre véhicule par un concession-
naire ou un réparateur agréé Toyota, ou tout autre professionnel qualifié et convena-
blement équipé.
■En cas de surcharge électrique d'un circuit
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage de tout
dommage.
■Lors du remplacement des ampoules
Toyota recommande d'utiliser des produits d'origine Toyota, conçus pour ce véhicule.
Comme certaines ampoules sont connectées à des circuits conçus pour éviter toute
surcharge, les pièces qui ne sont pas d'origine ou les pièces qui ne sont pas conçues
pour ce véhicule risquent de ne pas pouvoir être utilisées.
AVERTISSEMENT
■Pour prévenir tout risque de panne du système et d'incendie du véhicule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement du véhi-
cule, et des blessures ou un incendie.
●N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué et ne
remplacez jamais un fusible par un autre objet.
●Utilisez toujours un fusible Toyota d'origine ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une réparation
temporaire.
●Ne modifiez pas les fusibles ou les boîtes à fusibles.
■Boîte à fusibles près du module de commande de puissance
Ne vérifiez ni ne remplacez jamais les fusibles car des pièces et du câblage haute
tension se trouvent à proximité de la boîte à fusibles.
Le non-respect de ces précautions peut causer un choc électrique pouvant occa-
sionner des blessures graves, voire mortelles.
NOTE
■Avant le remplacement des fusibles
Faites élucider et éliminer dès que possible la cause de la surcharge électrique par
un concessionnaire ou un réparateur agréé Toyota, ou tout autre professionnel quali-
fié et convenablement équipé.
UK AURIS_HV_HB_OM_French_OM12K48K.book 479 ページ ２０１６年１月１８日　月曜日　午後３時２３分

4807-3. Entretien à faire soi-même
UK_AURIS_HV_HB_EK (OM12K48K)
Vérifiez la puissance de l'ampoule à remplacer. (→P. 577)
■Avant
XVéhicules avec phares halogène
Ampoules
Vous pouvez remplacer vous-même les ampoules suivantes. La diffi-
culté de remplacement des ampoules dépend de celles-ci. Comme il
existe un risque que les composants soient endommagés, nous vous
recommandons de faire effectuer ce remplacement par un concession-
naire ou un réparateur agréé Toyota, ou tout autre professionnel quali-
fié et convenablement équipé.
Préparation du remplacement d'une ampoule
Emplacements des ampoules
Phares
Clignotants latéraux
Clignotants avant
Feux antibrouillards avant (sur modèles équipés)1
2
3
4
