TOYOTA AURIS HYBRID 2016 Návod na použití (in Czech)

5118-2. Postupy v případě nouze
UK AURIS_HV_HB_EE (OM12L07CZ)
8
Když nastanou potíže
Zaklínujte kola.
Mírně povolte matice kola (jed-
na otáčka).
Otáčejte částí zvedáku "A" ru-
kou, až se drážka zvedáku do-
tkne zvedacího místa.
Značky zvedacího místa jsou umís-
těny pod panelem prahů. Označují
polohy zvedacích míst.

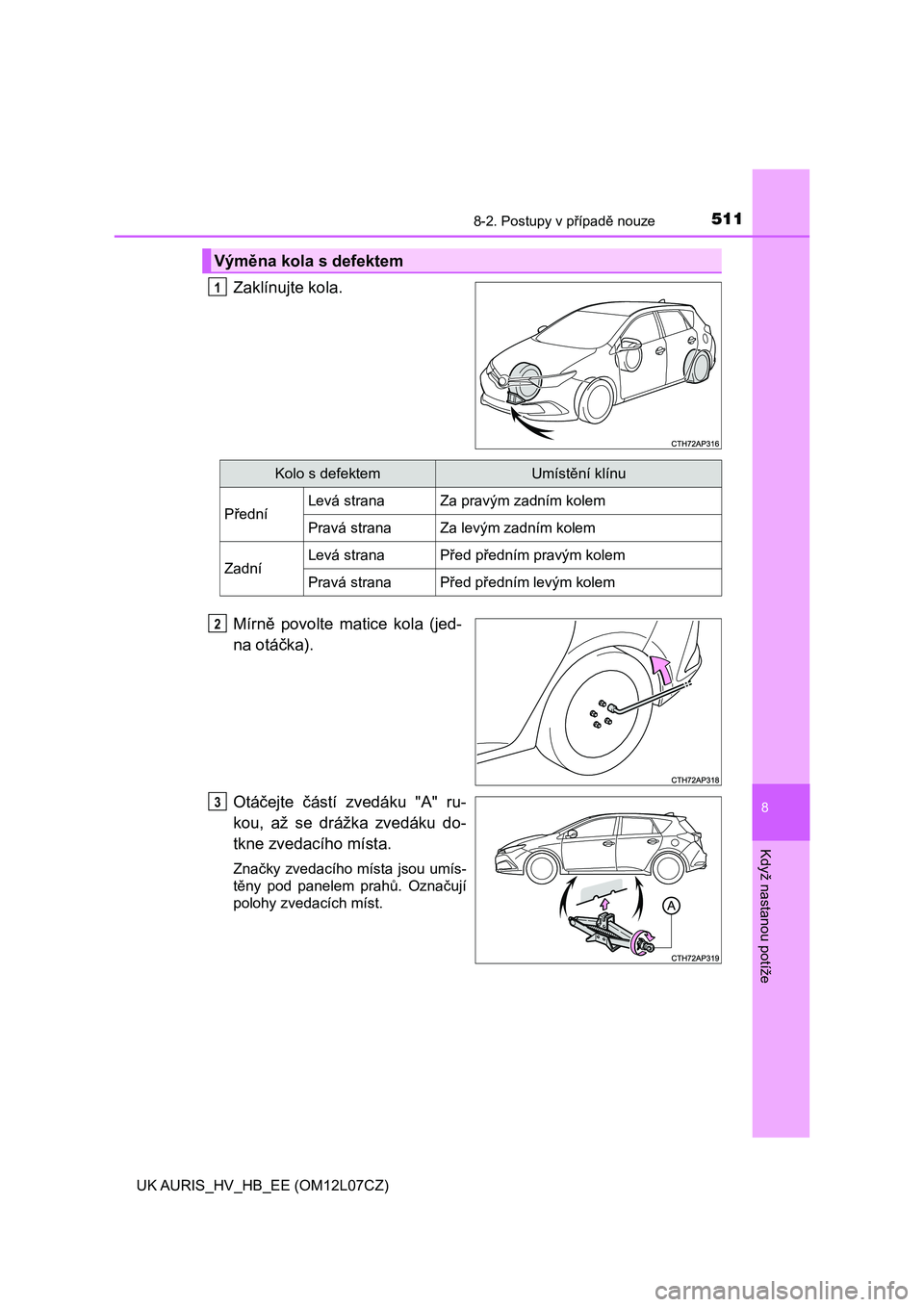

Výměna kola s defektem
1
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
3

5128-2. Postupy v případě nouze
UK AURIS_HV_HB_EE (OM12L07CZ)
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
4
5

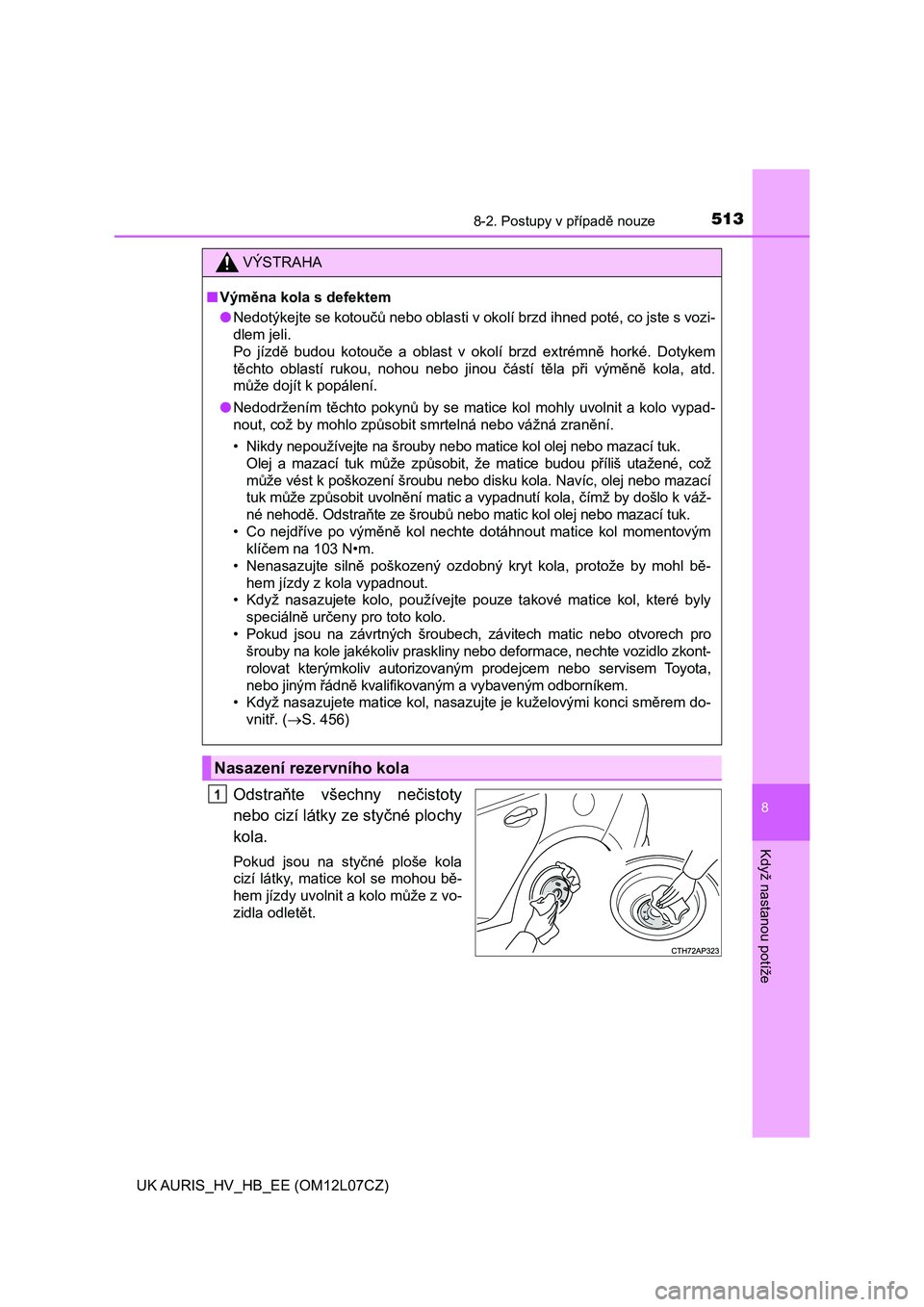

5138-2. Postupy v případě nouze
UK AURIS_HV_HB_EE (OM12L07CZ)
8
Když nastanou potíže
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
VÝSTRAHA
■Výměna kola s defektem
●Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste s vozi-
dlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Dotykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně kola, atd.
může dojít k popálení.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
<0051005200580057000f00030046005200e500030045005c000300500052004b004f00520003005d00530124005600520045004c0057000300560050005500570048004f005100690003005100480045005200030059006900e5005100690003005d005500
440051010c005100740011[
• Nikdy nepoužívejte na šrouby nebo matice kol olej nebo mazací tuk.
Olej a mazací tuk může způsobit, že matice budou příliš utažené, což
může vést k poškození šroubu nebo disku kola. Navíc, olej nebo mazací
tuk může způsobit uvolnění matic a vypadnutí kola, čímž by došlo k váž-
né nehodě. Odstraňte ze šroubů nebo matic kol olej nebo mazací tuk.
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N•m.
• Nenasazujte silně poškozený ozdobný kryt kola, protože by mohl bě-
hem jízdy z kola vypadnout.
• Když nasazujete kolo, používejte pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na závrtných šroubech, závitech matic nebo otvorech pro
šrouby na kole jakékoliv praskliny nebo deformace, nechte vozidlo zkont-
rolovat kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
• Když nasazujete matice kol, nasazujte je kuželovými konci směrem do-
vnitř. (S. 456)
Nasazení rezervního kola
1

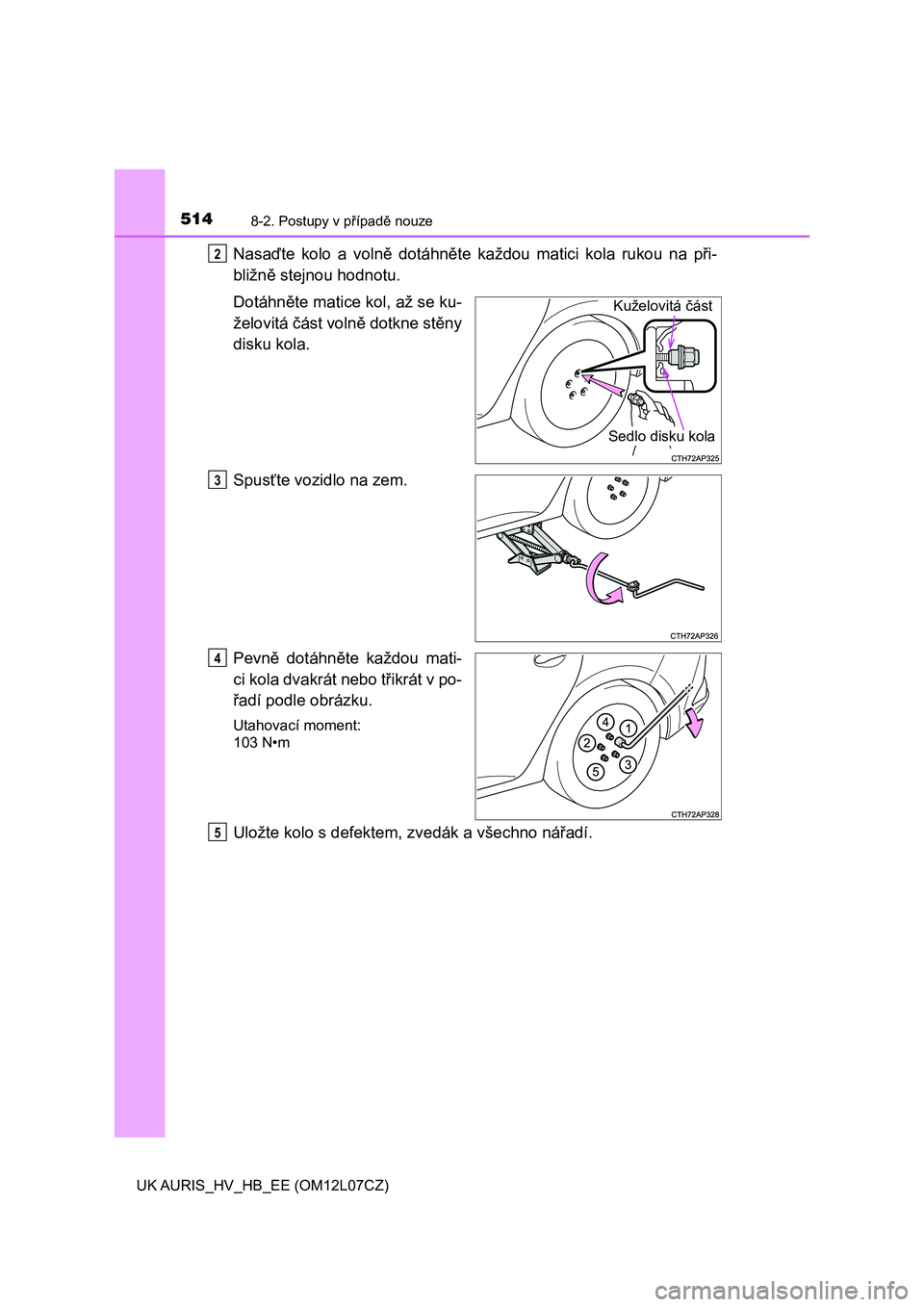

5148-2. Postupy v případě nouze
UK AURIS_HV_HB_EE (OM12L07CZ)
Nasaďte kolo a volně dotáhněte každou matici kola rukou na při-
bližně stejnou hodnotu.
Dotáhněte matice kol, až se ku-
želovitá část volně dotkne stěny
disku kola.
Spusťte vozidlo na zem.
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment:
103 N•m
Uložte kolo s defektem, zvedák a všechno nářadí.
2
Kuželovitá část
Sedlo disku kola
P
4
R

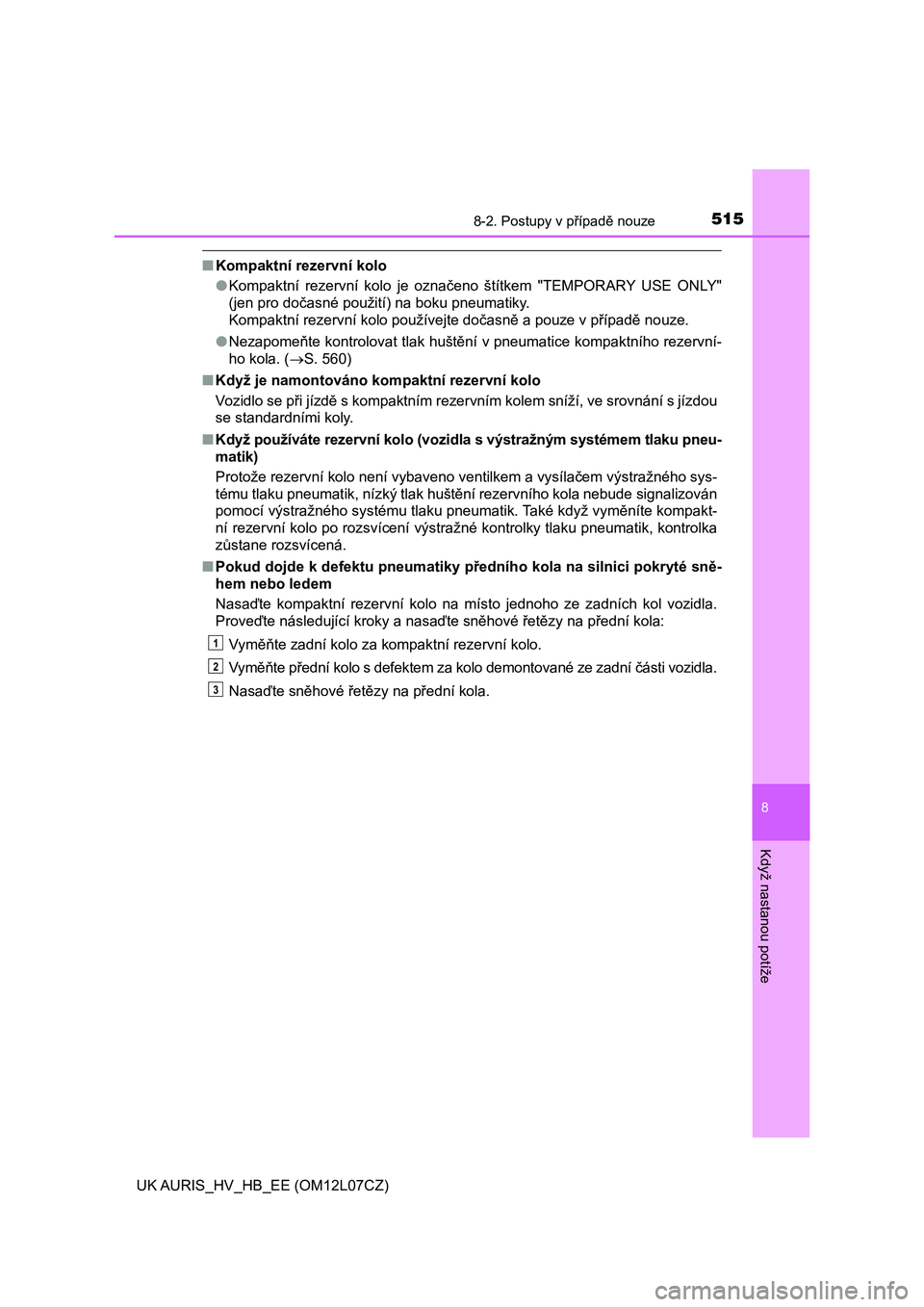

5158-2. Postupy v případě nouze
UK AURIS_HV_HB_EE (OM12L07CZ)
8
Když nastanou potíže
■Kompaktní rezervní kolo
●Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(jen pro dočasné použití) na boku pneumatiky.
Kompaktní rezervní kolo používejte dočasně a pouze v případě nouze.
●Nezapomeňte kontrolovat tlak huštění v pneumatice kompaktního rezervní-
ho kola. (S. 560)
■Když je namontováno kompaktní rezervní kolo
Vozidlo se při jízdě s kompaktním rezervním kolem sníží, ve srovnání s jízdou
se standardními koly.
■Když používáte rezervní kolo (vozidla s výstražným systémem tlaku pneu-
matik)
Protože rezervní kolo není vybaveno ventilkem a vysílačem výstražného sys-
tému tlaku pneumatik, nízký tlak huštění rezervního kola nebude signalizován
pomocí výstražného systému tlaku pneumatik. Také když vyměníte kompakt-
ní rezervní kolo po rozsvícení výstražné kontrolky tlaku pneumatik, kontrolka
zůstane rozsvícená.
■Pokud dojde k defektu pneumatiky předního kola na silnici pokryté sně-
hem nebo ledem
Nasaďte kompaktní rezervní kolo na místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte sněhové řetězy na přední kola:
Vyměňte zadní kolo za kompaktní rezervní kolo.
Vyměňte přední kolo s defektem za kolo demontované ze zadní části vozidla.
Nasaďte sněhové řetězy na přední kola.
1
2
3

5168-2. Postupy v případě nouze
UK AURIS_HV_HB_EE (OM12L07CZ)

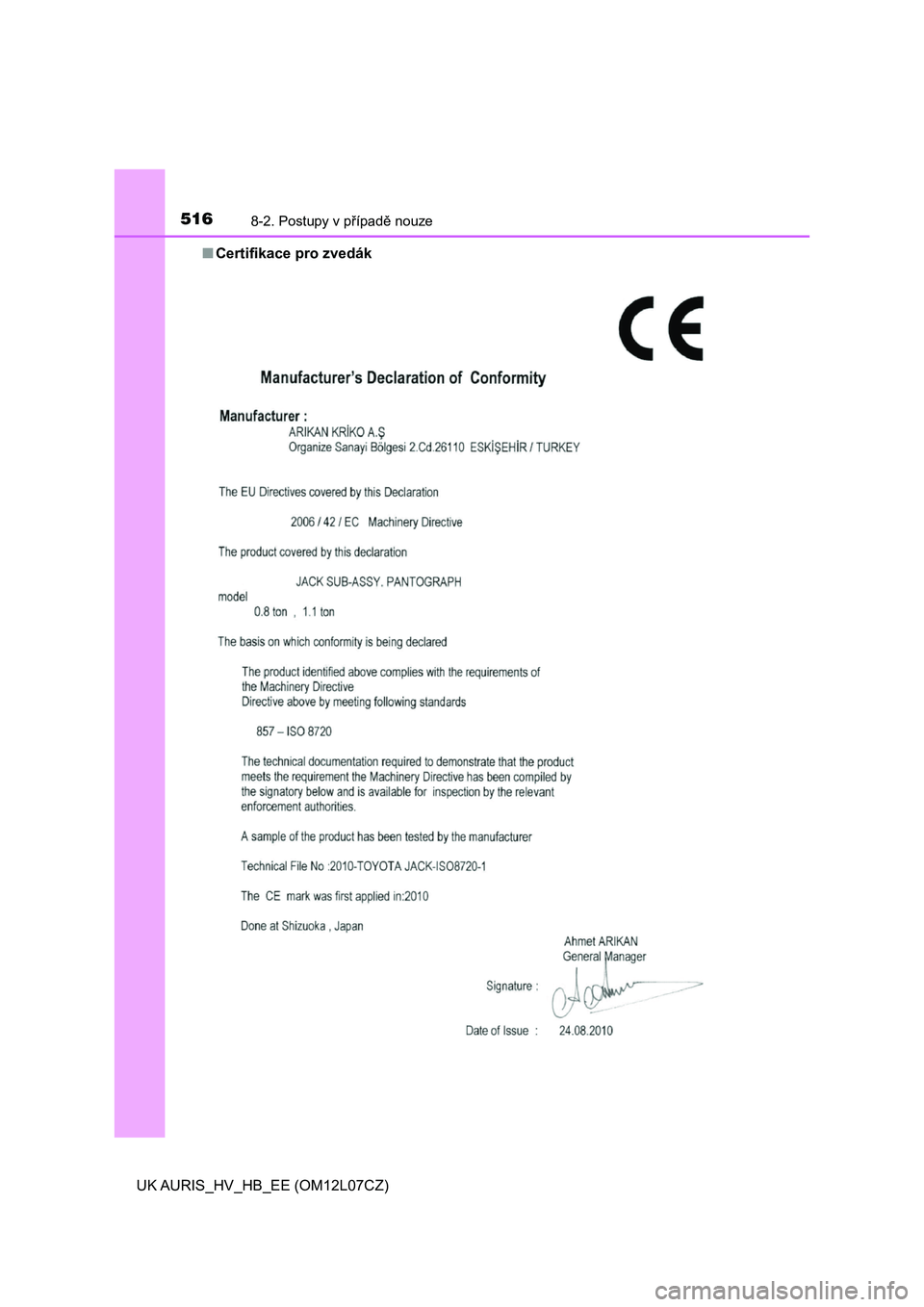

■ Certifikace pro zvedák

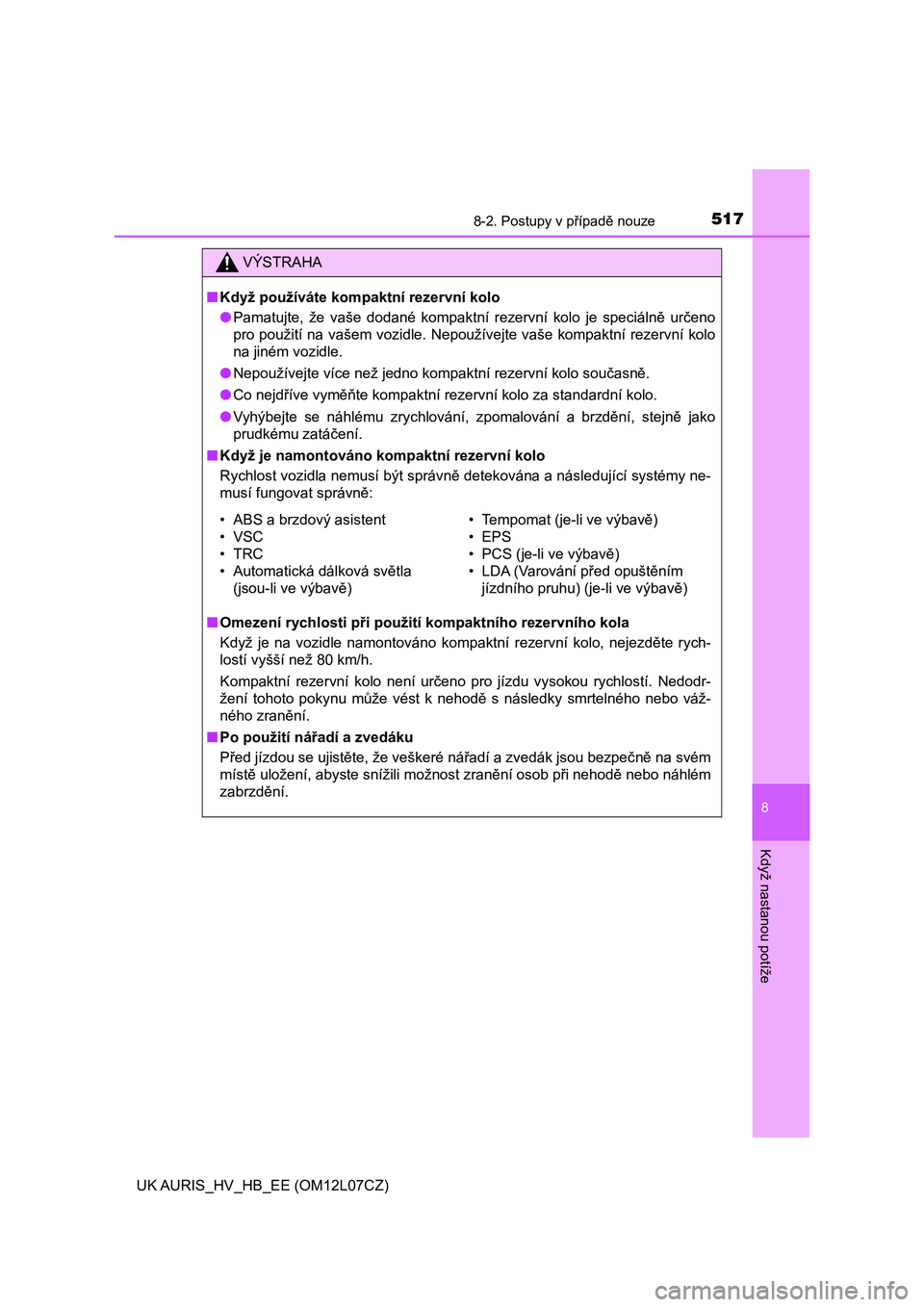

5178-2. Postupy v případě nouze
UK AURIS_HV_HB_EE (OM12L07CZ)
8
Když nastanou potíže
VÝSTRAHA
■Když používáte kompaktní rezervní kolo
●Pamatujte, že vaše dodané kompaktní rezervní kolo je speciálně určeno
pro použití na vašem vozidle. Nepoužívejte vaše kompaktní rezervní kolo
na jiném vozidle.
●Nepoužívejte více než jedno kompaktní rezervní kolo současně.
●Co nejdříve vyměňte kompaktní rezervní kolo za standardní kolo.
●Vyhýbejte se náhlému zrychlování, zpomalování a brzdění, stejně jako
prudkému zatáčení.
■Když je namontováno kompaktní rezervní kolo
Rychlost vozidla nemusí být správně detekována a následující systémy ne-
musí fungovat správně:
■Omezení rychlosti při použití kompaktního rezervního kola
Když je na vozidle namontováno kompaktní rezervní kolo, nejezděte rych-
lostí vyšší než 80 km/h.
Kompaktní rezervní kolo není určeno pro jízdu vysokou rychlostí. Nedodr-
žení tohoto pokynu může vést k nehodě s následky smrtelného nebo váž-
ného zranění.
■Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré nářadí a zvedák jsou bezpečně na svém
místě uložení, abyste snížili možnost zranění osob při nehodě nebo náhlém
zabrzdění.
• ABS a brzdový asistent
•VSC
•TRC
• Automatická dálková světla
(jsou-li ve výbavě)• Tempomat (je-li ve výbavě)
•EPS
• PCS (je-li ve výbavě)
• LDA (Varování před opuštěním
jízdního pruhu) (je-li ve výbavě)

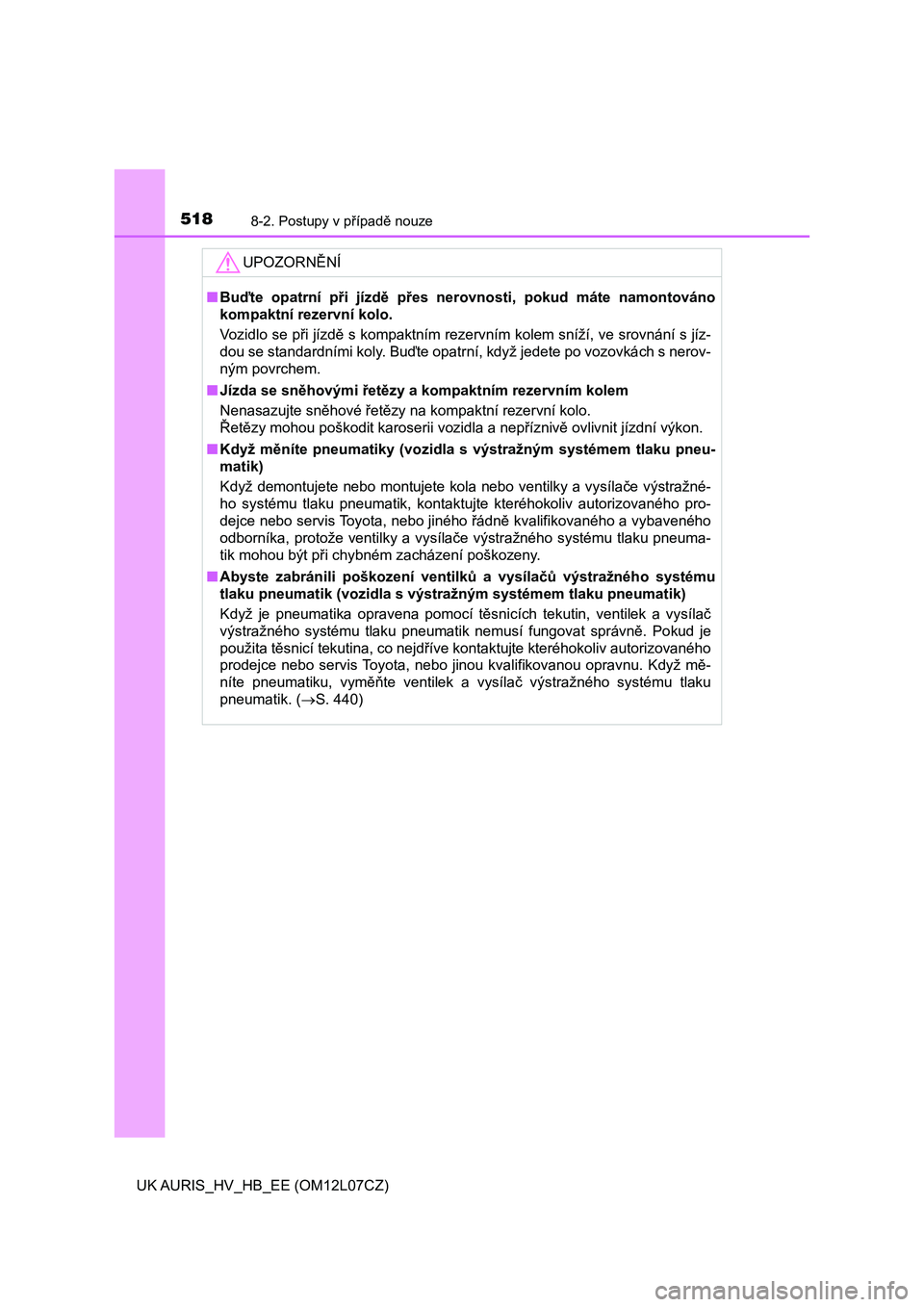

5188-2. Postupy v případě nouze
UK AURIS_HV_HB_EE (OM12L07CZ)
UPOZORNĚNÍ
■Buďte opatrní při jízdě přes nerovnosti, pokud máte namontováno
kompaktní rezervní kolo.
Vozidlo se při jízdě s kompaktním rezervním kolem sníží, ve srovnání s jíz-
dou se standardními koly. Buďte opatrní, když jedete po vozovkách s nerov-
ným povrchem.
■Jízda se sněhovými řetězy a kompaktním rezervním kolem
Nenasazujte sněhové řetězy na kompaktní rezervní kolo.
<011b00480057010c005d005c000300500052004b0052005800030053005200e3004e00520047004c00570003004e004400550052005600480055004c004c000300590052005d004c0047004f0044000300440003005100480053011c0074005d0051004c00
59010c000300520059004f004c00590051004c00570003004d[ízdní výkon.
■Když měníte pneumatiky (vozidla s výstražným systémem tlaku pneu-
matik)
Když demontujete nebo montujete kola nebo ventilky a vysílače výstražné-
ho systému tlaku pneumatik, kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného
odborníka, protože ventilky a vysílače výstražného systému tlaku pneuma-
tik mohou být při chybném zacházení poškozeny.
■Abyste zabránili poškození ventilků a vysílačů výstražného systému
tlaku pneumatik (vozidla s výstražným systémem tlaku pneumatik)
Když je pneumatika opravena pomocí těsnicích tekutin, ventilek a vysílač
výstražného systému tlaku pneumatik nemusí fungovat správně. Pokud je
použita těsnicí tekutina, co nejdříve kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jinou kvalifikovanou opravnu. Když mě-
níte pneumatiku, vyměňte ventilek a vysílač výstražného systému tlaku
pneumatik. (S. 440)

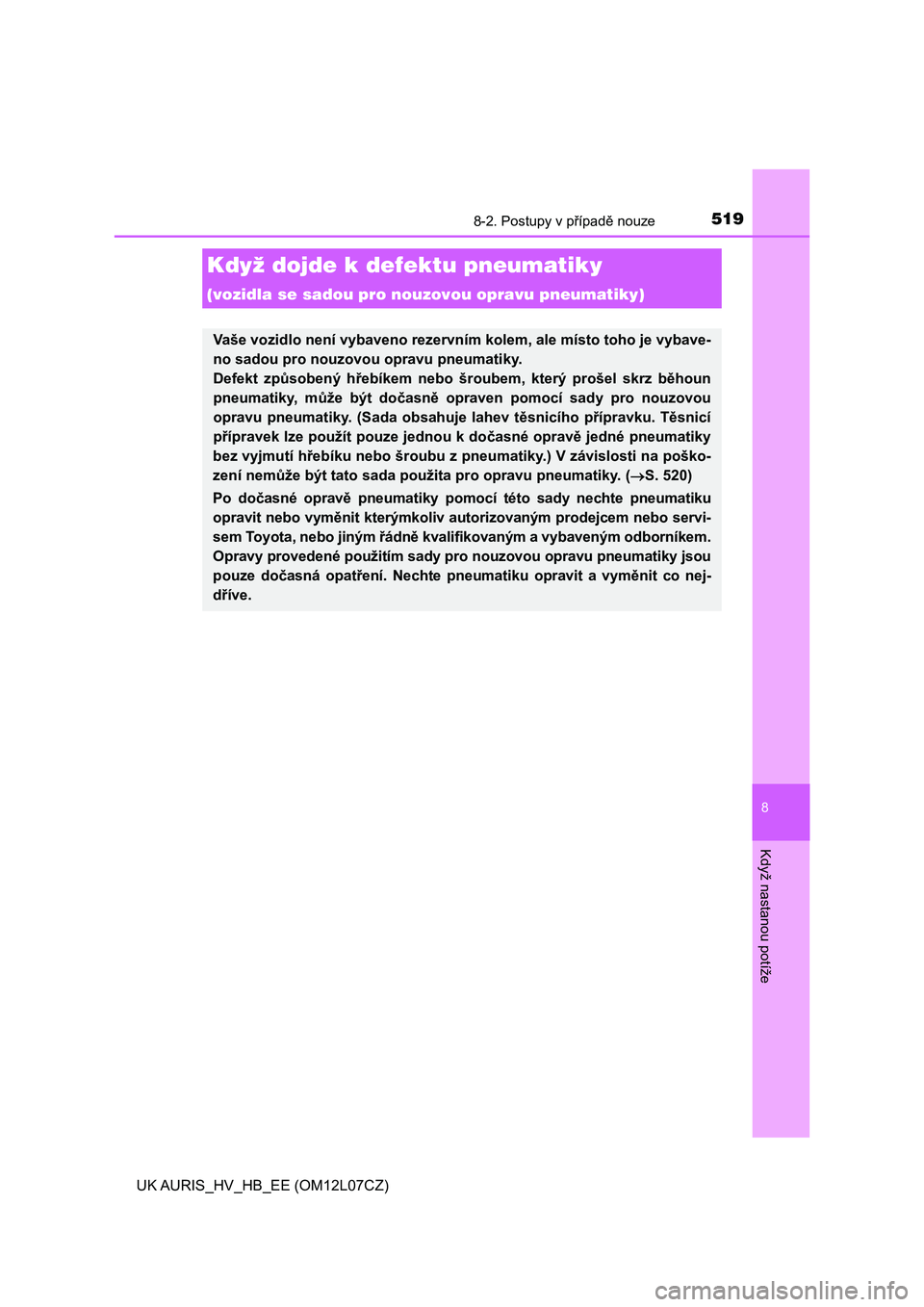

5198-2. Postupy v případě nouze
UK AURIS_HV_HB_EE (OM12L07CZ)
8
Když nastanou potíže
Když dojde k defektu pneumatiky
(vozidla se sadou pro nouzovou opravu pneumatiky)
Vaše vozidlo není vybaveno rezervním kolem, ale místo toho je vybave-
no sadou pro nouzovou opravu pneumatiky.
Defekt způsobený hřebíkem nebo šroubem, který prošel skrz běhoun
pneumatiky, může být dočasně opraven pomocí sady pro nouzovou
opravu pneumatiky. (Sada obsahuje lahev těsnicího přípravku. Těsnicí
přípravek lze použít pouze jednou k dočasné opravě jedné pneumatiky
bez vyjmutí hřebíku nebo šroubu z pneumatiky.) V závislosti na poško-
zení nemůže být tato sada použita pro opravu pneumatiky. (S. 520)
Po dočasné opravě pneumatiky pomocí této sady nechte pneumatiku
opravit nebo vyměnit kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
Opravy provedené použitím sady pro nouzovou opravu pneumatiky jsou
pouze dočasná opatření. Nechte pneumatiku opravit a vyměnit co nej-
dříve.

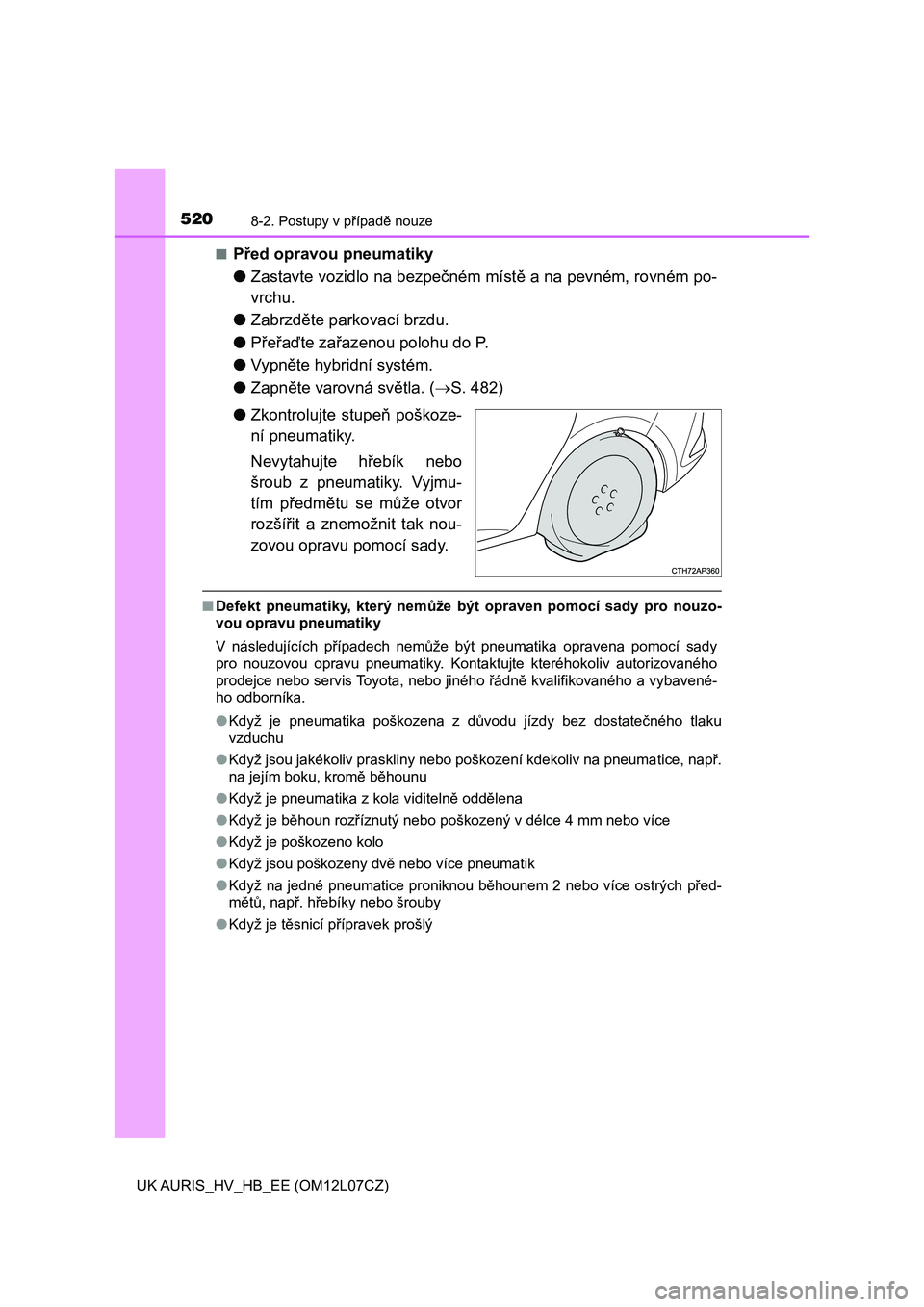

5208-2. Postupy v případě nouze
UK AURIS_HV_HB_EE (OM12L07CZ)■
Před opravou pneumatiky
●Zastavte vozidlo na bezpečném místě a na pevném, rovném po-
vrchu.
●Zabrzděte parkovací brzdu.
●Přeřaďte zařazenou polohu do P.
●Vypněte hybridní systém.
●Zapněte varovná světla. (S. 482)
●Zkontrolujte stupeň poškoze-
ní pneumatiky.
Nevytahujte hřebík nebo
šroub z pneumatiky. Vyjmu-
tím předmětu se může otvor
rozšířit a znemožnit tak nou-
zovou opravu pomocí sady.
■Defekt pneumatiky, který nemůže být opraven pomocí sady pro nouzo-
vou opravu pneumatiky
V následujících případech nemůže být pneumatika opravena pomocí sady
pro nouzovou opravu pneumatiky. Kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka.
●Když je pneumatika poškozena z důvodu jízdy bez dostatečného tlaku
vzduchu
●Když jsou jakékoliv praskliny nebo poškození kdekoliv na pneumatice, např.
na jejím boku, kromě běhounu
●Když je pneumatika z kola viditelně oddělena
●Když je běhoun rozříznutý nebo poškozený v délce 4 mm nebo více
●Když je poškozeno kolo
●Když jsou poškozeny dvě nebo více pneumatik
●Když na jedné pneumatice proniknou běhounem 2 nebo více ostrých před-
mětů, např. hřebíky nebo šrouby
●Když je těsnicí přípravek prošlý
