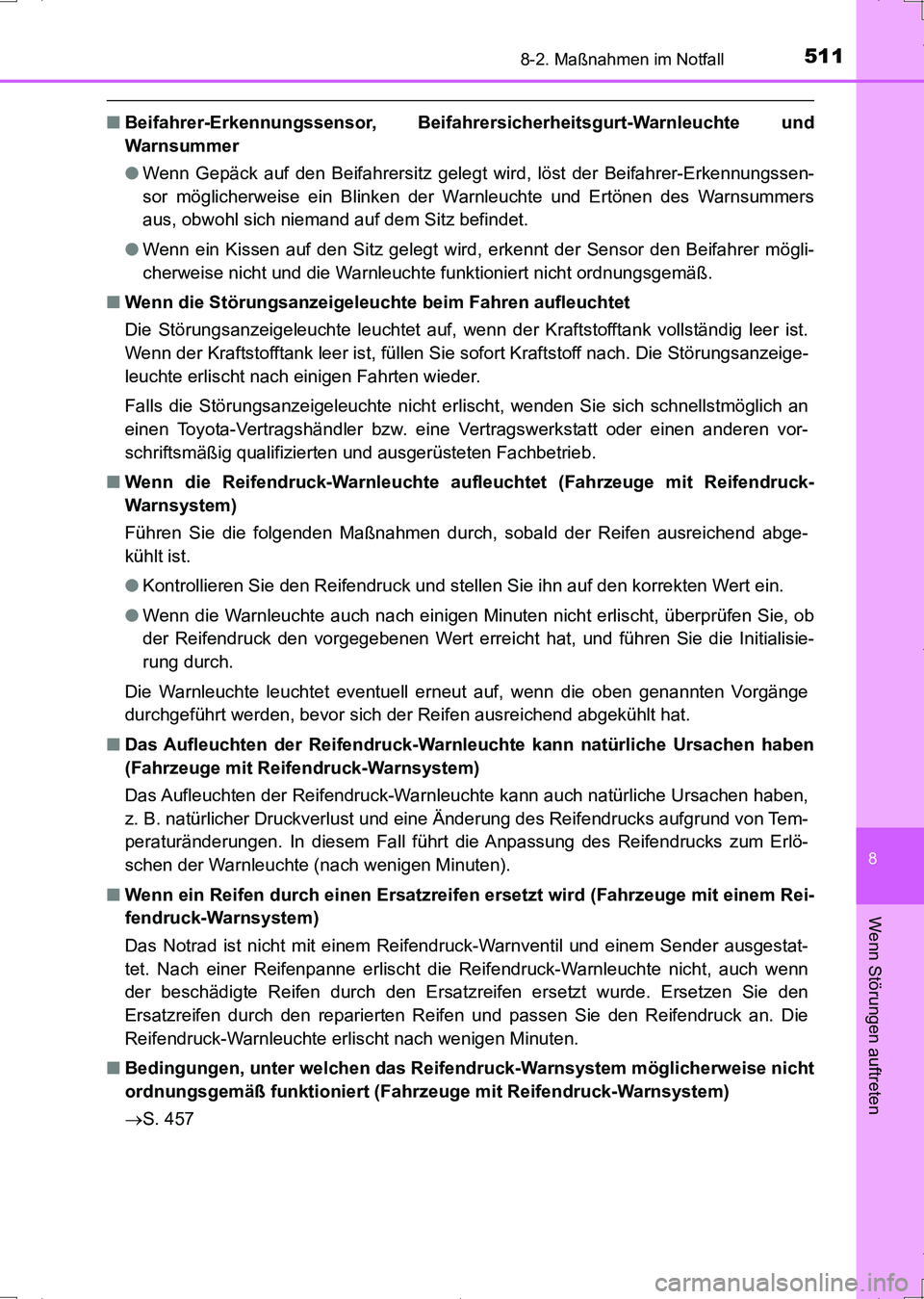

5118-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)
■Beifahrer-Erkennungssensor, Beifahrersicherheitsgurt-Warnleuchte und
Warnsummer
●Wenn Gepäck auf den Beifahrersitz gelegt wird, löst der Beifahrer-Erkennungssen-
sor möglicherweise ein Blinken der Warnleuchte und Ertönen des Warnsummers
aus, obwohl sich niemand auf dem Sitz befindet.
●Wenn ein Kissen auf den Sitz gelegt wird, erkennt der Sensor den Beifahrer mögli-
cherweise nicht und die Warnleuchte funktioniert nicht ordnungsgemäß.
■Wenn die Störungsanzeigeleuchte beim Fahren aufleuchtet
Die Störungsanzeigeleuchte leuchtet auf, wenn der Kraftstofftank vollständig leer ist.
Wenn der Kraftstofftank leer ist, füllen Sie sofort Kraftstoff nach. Die Störungsanzeige-
leuchte erlischt nach einigen Fahrten wieder.
Falls die Störungsanzeigeleuchte nicht erlischt, wenden Sie sich schnellstmöglich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
■Wenn die Reifendruck-Warnleuchte aufleuchtet (Fahrzeuge mit Reifendruck-
Warnsystem)
Führen Sie die folgenden Maßnahmen durch, sobald der Reifen ausreichend abge-
kühlt ist.
●Kontrollieren Sie den Reifendruck und stellen Sie ihn auf den korrekten Wert ein.
●Wenn die Warnleuchte auch nach einigen Minuten nicht erlischt, überprüfen Sie, ob
der Reifendruck den vorgegebenen Wert erreicht hat, und führen Sie die Initialisie-
rung durch.
Die Warnleuchte leuchtet eventuell erneut auf, wenn die oben genannten Vorgänge
durchgeführt werden, bevor sich der Reifen ausreichend abgekühlt hat.
■Das Aufleuchten der Reifendruck-Warnleuchte kann natürliche Ursachen haben
(Fahrzeuge mit Reifendruck-Warnsystem)
Das Aufleuchten der Reifendruck-Warnleuchte kann auch natürliche Ursachen haben,
z. B. natürlicher Druckverlust und eine Änderung des Reifendrucks aufgrund von Tem-
peraturänderungen. In diesem Fall führt die Anpassung des Reifendrucks zum Erlö-
schen der Warnleuchte (nach wenigen Minuten).
■Wenn ein Reifen durch einen Ersatzreifen ersetzt wird (Fahrzeuge mit einem Rei-
fendruck-Warnsystem)
Das Notrad ist nicht mit einem Reifendruck-Warnventil und einem Sender ausgestat-
tet. Nach einer Reifenpanne erlischt die Reifendruck-Warnleuchte nicht, auch wenn
der beschädigte Reifen durch den Ersatzreifen ersetzt wurde. Ersetzen Sie den
Ersatzreifen durch den reparierten Reifen und passen Sie den Reifendruck an. Die
Reifendruck-Warnleuchte erlischt nach wenigen Minuten.
■Bedingungen, unter welchen das Reifendruck-Warnsystem möglicherweise nicht
ordnungsgemäß funktioniert (Fahrzeuge mit Reifendruck-Warnsystem)
S. 457
UK AURIS_HV_HB_OM_German_OM12L09M.book 511 ページ ２０１６年６月２８日　火曜日　午後６時２１分

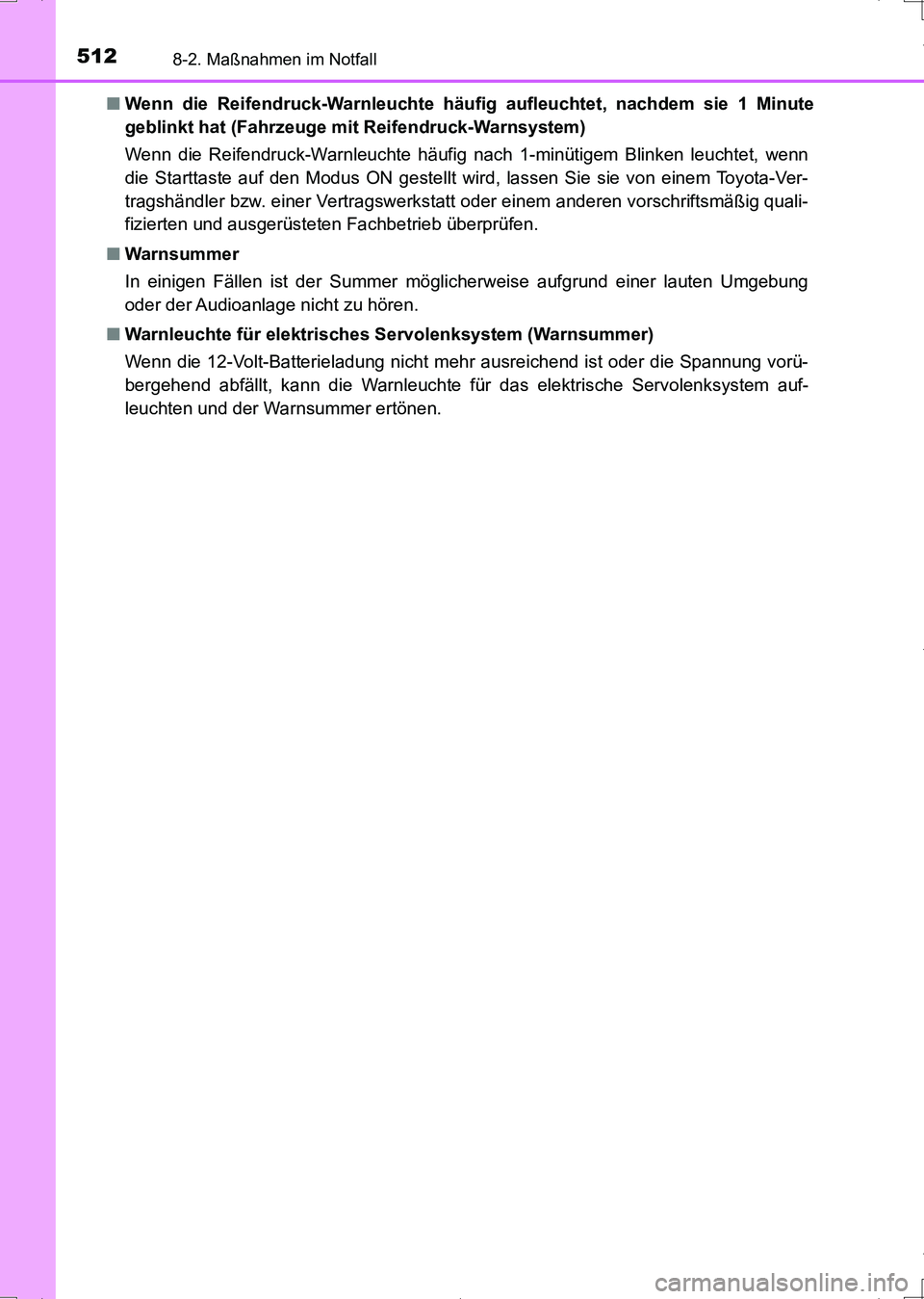

5128-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)■Wenn die Reifendruck-Warnleuchte häufig aufleuchtet, nachdem sie 1 Minute
geblinkt hat (Fahrzeuge mit Reifendruck-Warnsystem)
Wenn die Reifendruck-Warnleuchte häufig nach 1-minütigem Blinken leuchtet, wenn
die Starttaste auf den Modus ON gestellt wird, lassen Sie sie von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig quali-
fizierten und ausgerüsteten Fachbetrieb überprüfen.
■Warnsummer
In einigen Fällen ist der Summer möglicherweise aufgrund einer lauten Umgebung
oder der Audioanlage nicht zu hören.
■Warnleuchte für elektrisches Servolenksystem (Warnsummer)
Wenn die 12-Volt-Batterieladung nicht mehr ausreichend ist oder die Spannung vorü-
bergehend abfällt, kann die Warnleuchte für das elektrische Servolenksystem auf-
leuchten und der Warnsummer ertönen.
UK AURIS_HV_HB_OM_German_OM12L09M.book 512 ページ ２０１６年６月２８日　火曜日　午後６時２１分

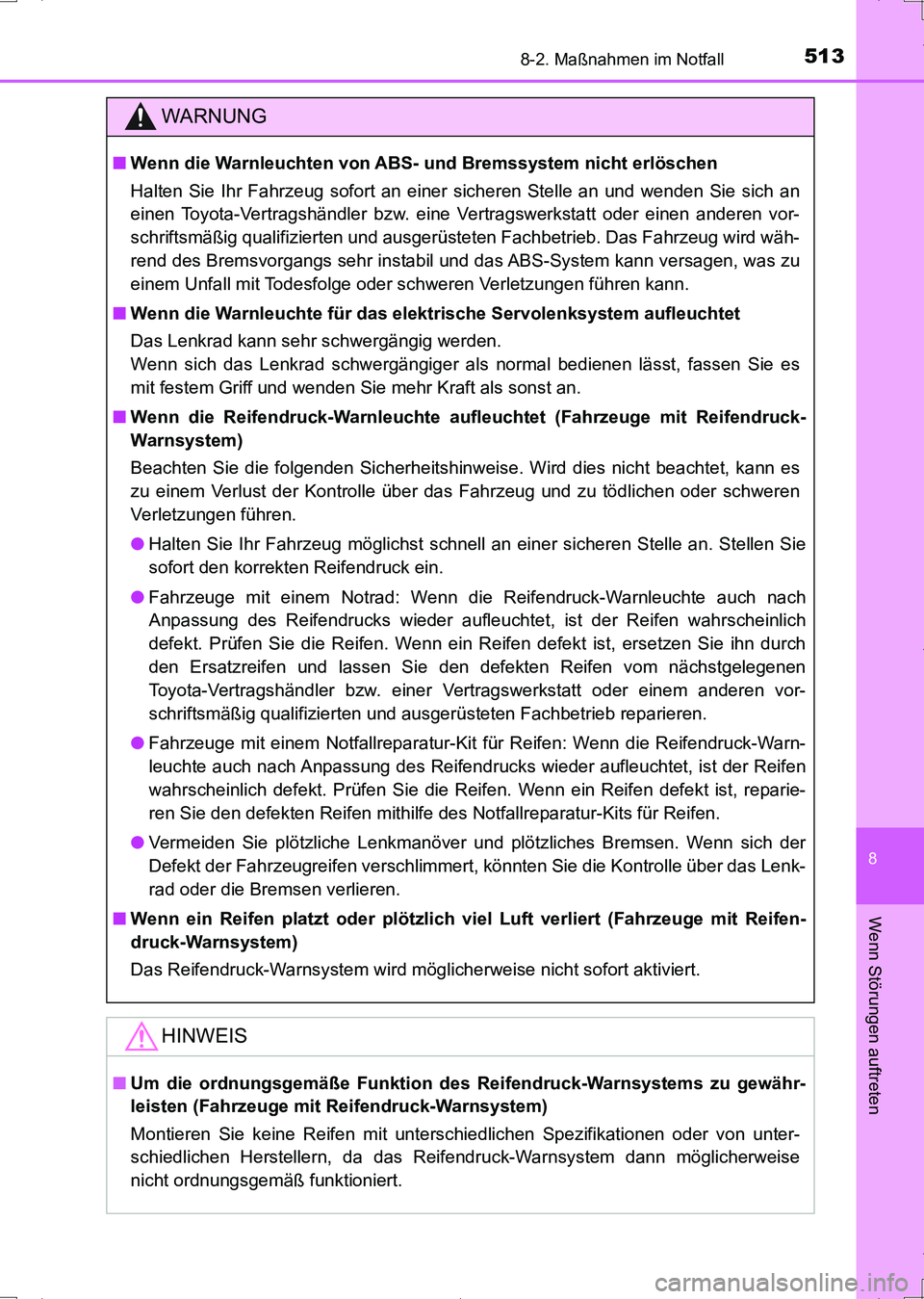

5138-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)
WARNUNG
■Wenn die Warnleuchten von ABS- und Bremssystem nicht erlöschen
Halten Sie Ihr Fahrzeug sofort an einer sicheren Stelle an und wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb. Das Fahrzeug wird wäh-
rend des Bremsvorgangs sehr instabil und das ABS-System kann versagen, was zu
einem Unfall mit Todesfolge oder schweren Verletzungen führen kann.
■Wenn die Warnleuchte für das elektrische Servolenksystem aufleuchtet
Das Lenkrad kann sehr schwergängig werden.
Wenn sich das Lenkrad schwergängiger als normal bedienen lässt, fassen Sie es
mit festem Griff und wenden Sie mehr Kraft als sonst an.
■Wenn die Reifendruck-Warnleuchte aufleuchtet (Fahrzeuge mit Reifendruck-
Warnsystem)
Beachten Sie die folgenden Sicherheitshinweise. Wird dies nicht beachtet, kann es
zu einem Verlust der Kontrolle über das Fahrzeug und zu tödlichen oder schweren
Verletzungen führen.
●Halten Sie Ihr Fahrzeug möglichst schnell an einer sicheren Stelle an. Stellen Sie
sofort den korrekten Reifendruck ein.
●Fahrzeuge mit einem Notrad: Wenn die Reifendruck-Warnleuchte auch nach
Anpassung des Reifendrucks wieder aufleuchtet, ist der Reifen wahrscheinlich
defekt. Prüfen Sie die Reifen. Wenn ein Reifen defekt ist, ersetzen Sie ihn durch
den Ersatzreifen und lassen Sie den defekten Reifen vom nächstgelegenen
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb reparieren.
●Fahrzeuge mit einem Notfallreparatur-Kit für Reifen: Wenn die Reifendruck-Warn-
leuchte auch nach Anpassung des Reifendrucks wieder aufleuchtet, ist der Reifen
wahrscheinlich defekt. Prüfen Sie die Reifen. Wenn ein Reifen defekt ist, reparie-
ren Sie den defekten Reifen mithilfe des Notfallreparatur-Kits für Reifen.
●Vermeiden Sie plötzliche Lenkmanöver und plötzliches Bremsen. Wenn sich der
Defekt der Fahrzeugreifen verschlimmert, könnten Sie die Kontrolle über das Lenk-
rad oder die Bremsen verlieren.
■Wenn ein Reifen platzt oder plötzlich viel Luft verliert (Fahrzeuge mit Reifen-
druck-Warnsystem)
Das Reifendruck-Warnsystem wird möglicherweise nicht sofort aktiviert.
HINWEIS
■Um die ordnungsgemäße Funktion des Reifendruck-Warnsystems zu gewähr-
leisten (Fahrzeuge mit Reifendruck-Warnsystem)
Montieren Sie keine Reifen mit unterschiedlichen Spezifikationen oder von unter-
schiedlichen Herstellern, da das Reifendruck-Warnsystem dann möglicherweise
nicht ordnungsgemäß funktioniert.
UK AURIS_HV_HB_OM_German_OM12L09M.book 513 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5148-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)
Hauptwarnleuchte
Die Hauptwarnleuchte leuchtet auch
auf oder blinkt, um darauf hinzuweisen,
dass momentan eine Nachricht in der
Multi-Informationsanzeige angezeigt
wird.
Multi-Informationsanzeige
Wenn eine der Meldungen oder Anzeigen erneut angezeigt wird, nachdem
Sie die folgenden Maßnahmen ausgeführt haben, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Wenn eine Warnmeldung angezeigt wird
Die Multi-Informationsanzeige zeigt Warnhinweise zu Systemfunktions-
störungen und nicht ordnungsgemäß ausgeführten Prozessen an, und
es werden Meldungen angezeigt, die auf einen Wartungsbedarf auf-
merksam machen. Wenn eine Meldung angezeigt wird, muss die ent-
sprechende Abhilfemaßnahme durchgeführt werden.
1
2
UK AURIS_HV_HB_OM_German_OM12L09M.book 514 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5158-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)

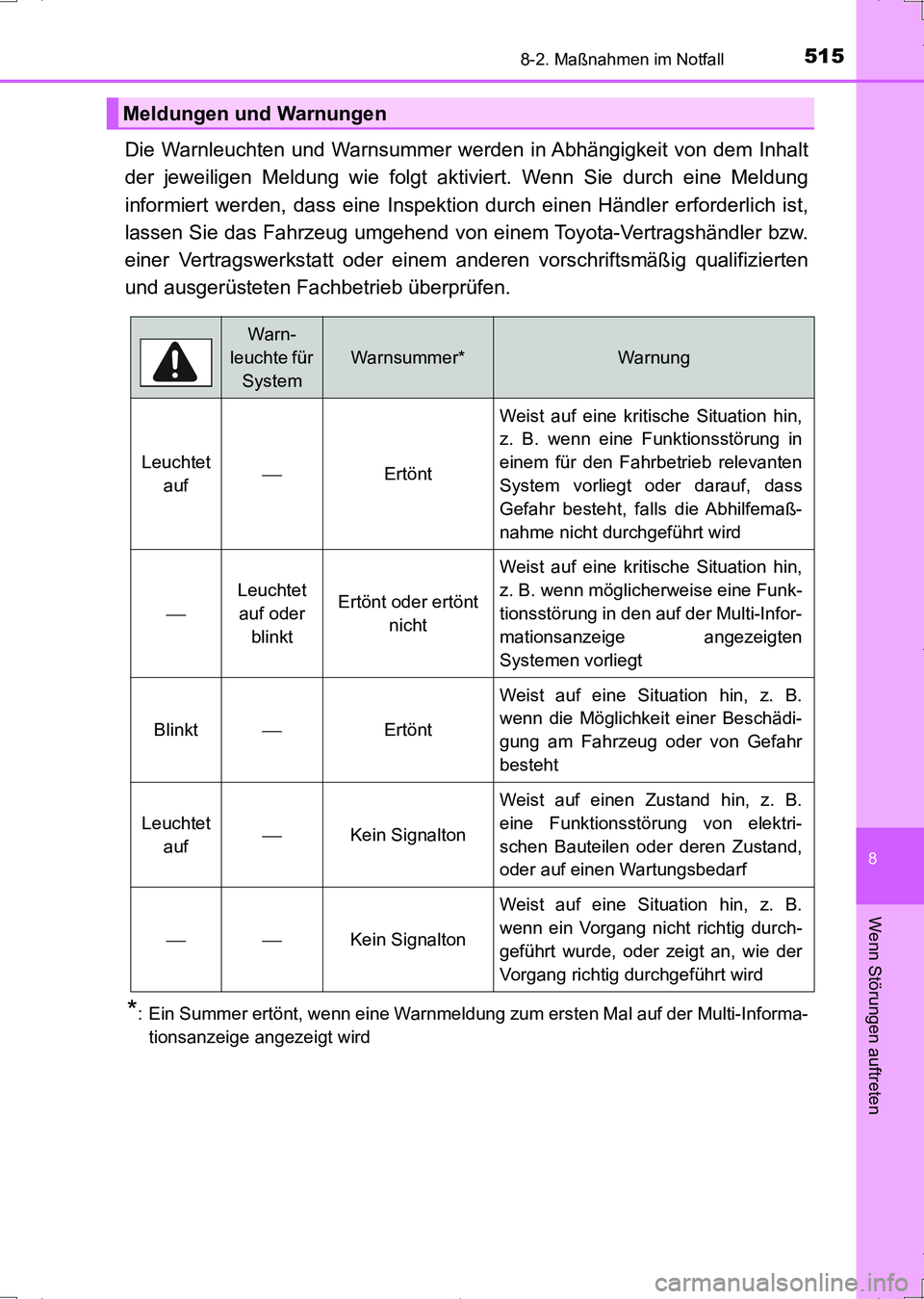

Die Warnleuchten und Warnsummer werden in Abhängigkeit von dem Inhalt
der jeweiligen Meldung wie folgt aktiviert. Wenn Sie durch eine Meldung
informiert werden, dass eine Inspektion durch einen Händler erforderlich ist,
lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb überprüfen.
*: Ein Summer ertönt, wenn eine Warnmeldung zum ersten Mal auf der Multi-Informa-
tionsanzeige angezeigt wird
Meldungen und Warnungen
Warn-
leuchte für
System
Warnsummer*Warnung
Leuchtet
aufErtöntWeist auf eine kritische Situation hin,
z. B. wenn eine Funktionsstörung in
einem für den Fahrbetrieb relevanten
System vorliegt oder darauf, dass
Gefahr besteht, falls die Abhilfemaß-
nahme nicht durchgeführt wird

Leuchtet
auf oder
blinktErtönt oder ertönt
nicht
Weist auf eine kritische Situation hin,
z. B. wenn möglicherweise eine Funk-
tionsstörung in den auf der Multi-Infor-
mationsanzeige angezeigten
Systemen vorliegt
BlinktErtönt
Weist auf eine Situation hin, z. B.
wenn die Möglichkeit einer Beschädi-
gung am Fahrzeug oder von Gefahr
besteht
Leuchtet
aufKein Signalton
Weist auf einen Zustand hin, z. B.
eine Funktionsstörung von elektri-
schen Bauteilen oder deren Zustand,
oder auf einen Wartungsbedarf
Kein Signalton
Weist auf eine Situation hin, z. B.
wenn ein Vorgang nicht richtig durch-
geführt wurde, oder zeigt an, wie der
Vorgang richtig durchgeführt wird
UK AURIS_HV_HB_OM_German_OM12L09M.book 515 ページ ２０１６年６月２８日　火曜日　午後６時２１分

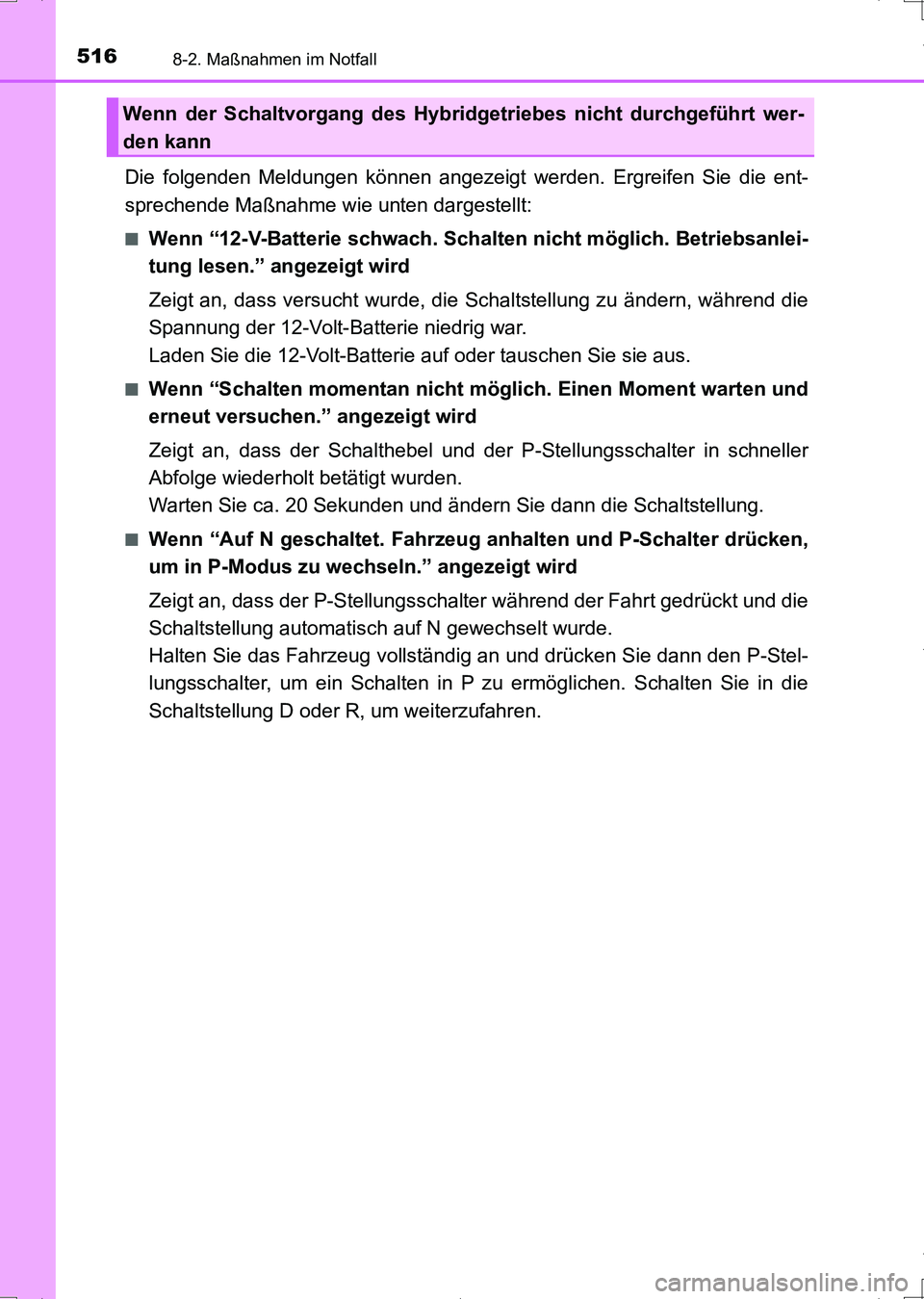

5168-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)
Die folgenden Meldungen können angezeigt werden. Ergreifen Sie die ent-
sprechende Maßnahme wie unten dargestellt:
■Wenn “12-V-Batterie schwach. Schalten nicht möglich. Betriebsanlei-
tung lesen.” angezeigt wird
Zeigt an, dass versucht wurde, die Schaltstellung zu ändern, während die
Spannung der 12-Volt-Batterie niedrig war.
Laden Sie die 12-Volt-Batterie auf oder tauschen Sie sie aus.
■Wenn “Schalten momentan nicht möglich. Einen Moment warten und
erneut versuchen.” angezeigt wird
Zeigt an, dass der Schalthebel und der P-Stellungsschalter in schneller
Abfolge wiederholt betätigt wurden.
Warten Sie ca. 20 Sekunden und ändern Sie dann die Schaltstellung.
■Wenn “Auf N geschaltet. Fahrzeug anhalten und P-Schalter drücken,
um in P-Modus zu wechseln.” angezeigt wird
Zeigt an, dass der P-Stellungsschalter während der Fahrt gedrückt und die
Schaltstellung automatisch auf N gewechselt wurde.
Halten Sie das Fahrzeug vollständig an und drücken Sie dann den P-Stel-
lungsschalter, um ein Schalten in P zu ermöglichen. Schalten Sie in die
Schaltstellung D oder R, um weiterzufahren.
Wenn der Schaltvorgang des Hybridgetriebes nicht durchgeführt wer-
den kann
UK AURIS_HV_HB_OM_German_OM12L09M.book 516 ページ ２０１６年６月２８日　火曜日　午後６時２１分

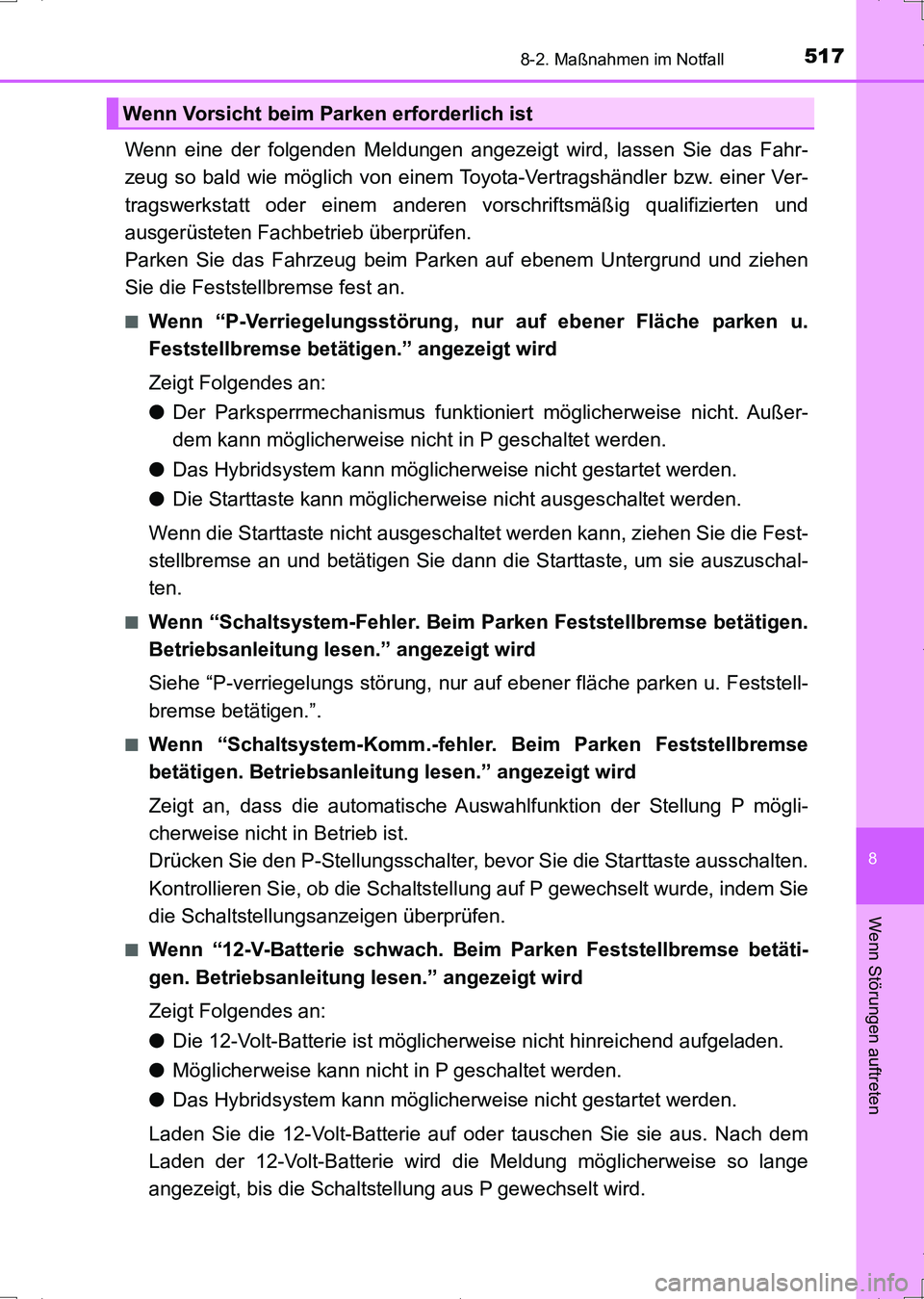

5178-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)
Wenn eine der folgenden Meldungen angezeigt wird, lassen Sie das Fahr-
zeug so bald wie möglich von einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüfen.
Parken Sie das Fahrzeug beim Parken auf ebenem Untergrund und ziehen
Sie die Feststellbremse fest an.
■Wenn “P-Verriegelungsstörung, nur auf ebener Fläche parken u.
Feststellbremse betätigen.” angezeigt wird
Zeigt Folgendes an:
●Der Parksperrmechanismus funktioniert möglicherweise nicht. Außer-
dem kann möglicherweise nicht in P geschaltet werden.
●Das Hybridsystem kann möglicherweise nicht gestartet werden.
●Die Starttaste kann möglicherweise nicht ausgeschaltet werden.
Wenn die Starttaste nicht ausgeschaltet werden kann, ziehen Sie die Fest-
stellbremse an und betätigen Sie dann die Starttaste, um sie auszuschal-
ten.
■Wenn “Schaltsystem-Fehler. Beim Parken Feststellbremse betätigen.
Betriebsanleitung lesen.” angezeigt wird
Siehe “P-verriegelungs störung, nur auf ebener fläche parken u. Feststell-
bremse betätigen.”.
■Wenn “Schaltsystem-Komm.-fehler. Beim Parken Feststellbremse
betätigen. Betriebsanleitung lesen.” angezeigt wird
Zeigt an, dass die automatische Auswahlfunktion der Stellung P mögli-
cherweise nicht in Betrieb ist.
Drücken Sie den P-Stellungsschalter, bevor Sie die Starttaste ausschalten.
Kontrollieren Sie, ob die Schaltstellung auf P gewechselt wurde, indem Sie
die Schaltstellungsanzeigen überprüfen.
■Wenn “12-V-Batterie schwach. Beim Parken Feststellbremse betäti-
gen. Betriebsanleitung lesen.” angezeigt wird
Zeigt Folgendes an:
●Die 12-Volt-Batterie ist möglicherweise nicht hinreichend aufgeladen.
●Möglicherweise kann nicht in P geschaltet werden.
●Das Hybridsystem kann möglicherweise nicht gestartet werden.
Laden Sie die 12-Volt-Batterie auf oder tauschen Sie sie aus. Nach dem
Laden der 12-Volt-Batterie wird die Meldung möglicherweise so lange
angezeigt, bis die Schaltstellung aus P gewechselt wird.
Wenn Vorsicht beim Parken erforderlich ist
UK AURIS_HV_HB_OM_German_OM12L09M.book 517 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5188-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)

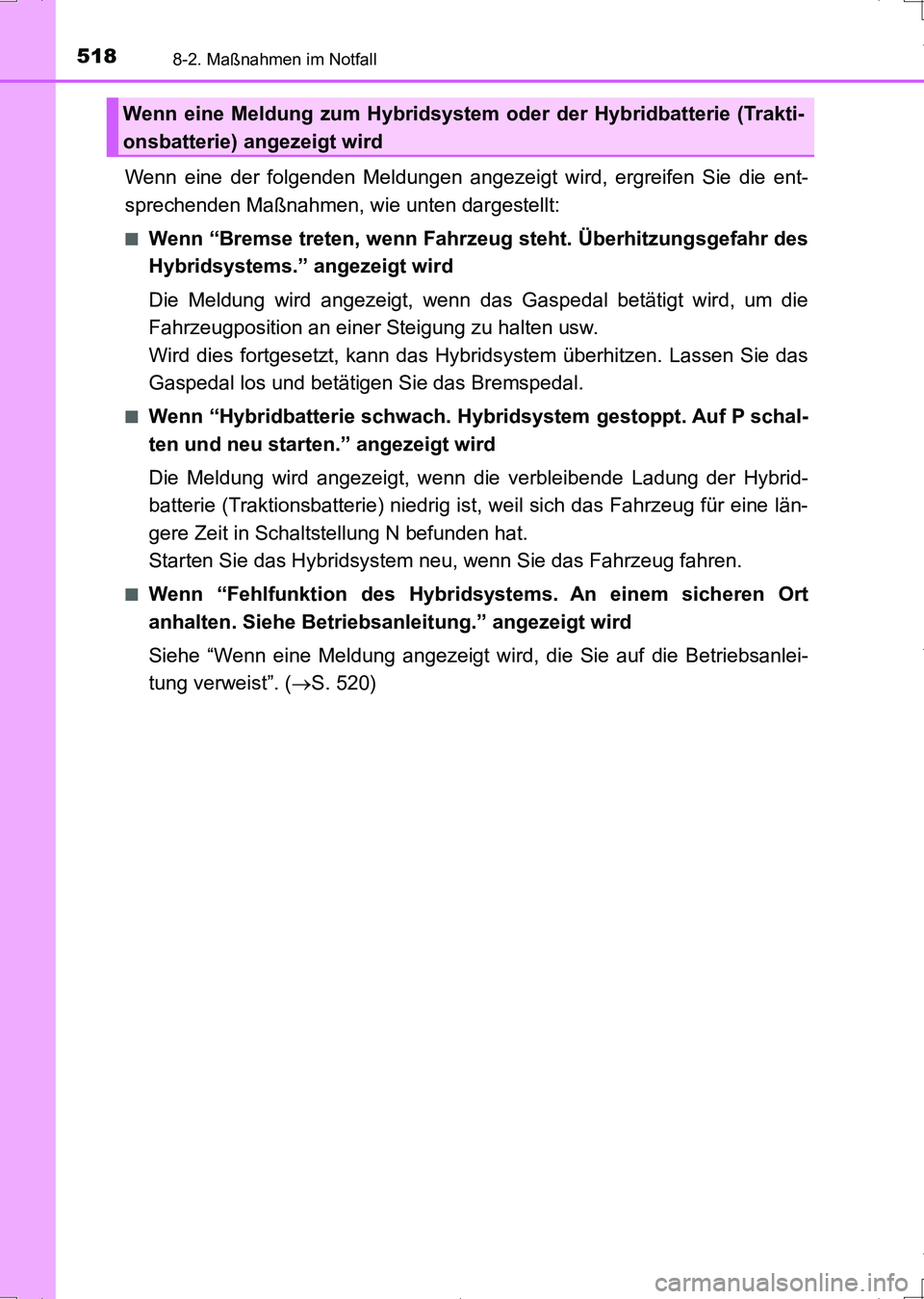

Wenn eine der folgenden Meldungen angezeigt wird, ergreifen Sie die ent-
sprechenden Maßnahmen, wie unten dargestellt:
■Wenn “Bremse treten, wenn Fahrzeug steht. Überhitzungsgefahr des
Hybridsystems.” angezeigt wird
Die Meldung wird angezeigt, wenn das Gaspedal betätigt wird, um die
Fahrzeugposition an einer Steigung zu halten usw.
Wird dies fortgesetzt, kann das Hybridsystem überhitzen. Lassen Sie das
Gaspedal los und betätigen Sie das Bremspedal.
■Wenn “Hybridbatterie schwach. Hybridsystem gestoppt. Auf P schal-
ten und neu starten.” angezeigt wird
Die Meldung wird angezeigt, wenn die verbleibende Ladung der Hybrid-
batterie (Traktionsbatterie) niedrig ist, weil sich das Fahrzeug für eine län-
gere Zeit in Schaltstellung N befunden hat.
Starten Sie das Hybridsystem neu, wenn Sie das Fahrzeug fahren.
■Wenn “Fehlfunktion des Hybridsystems. An einem sicheren Ort
anhalten. Siehe Betriebsanleitung.” angezeigt wird
Siehe “Wenn eine Meldung angezeigt wird, die Sie auf die Betriebsanlei-
tung verweist”. (S. 520)
Wenn eine Meldung zum Hybridsystem oder der Hybridbatterie (Trakti-
onsbatterie) angezeigt wird
UK AURIS_HV_HB_OM_German_OM12L09M.book 518 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5198-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)■

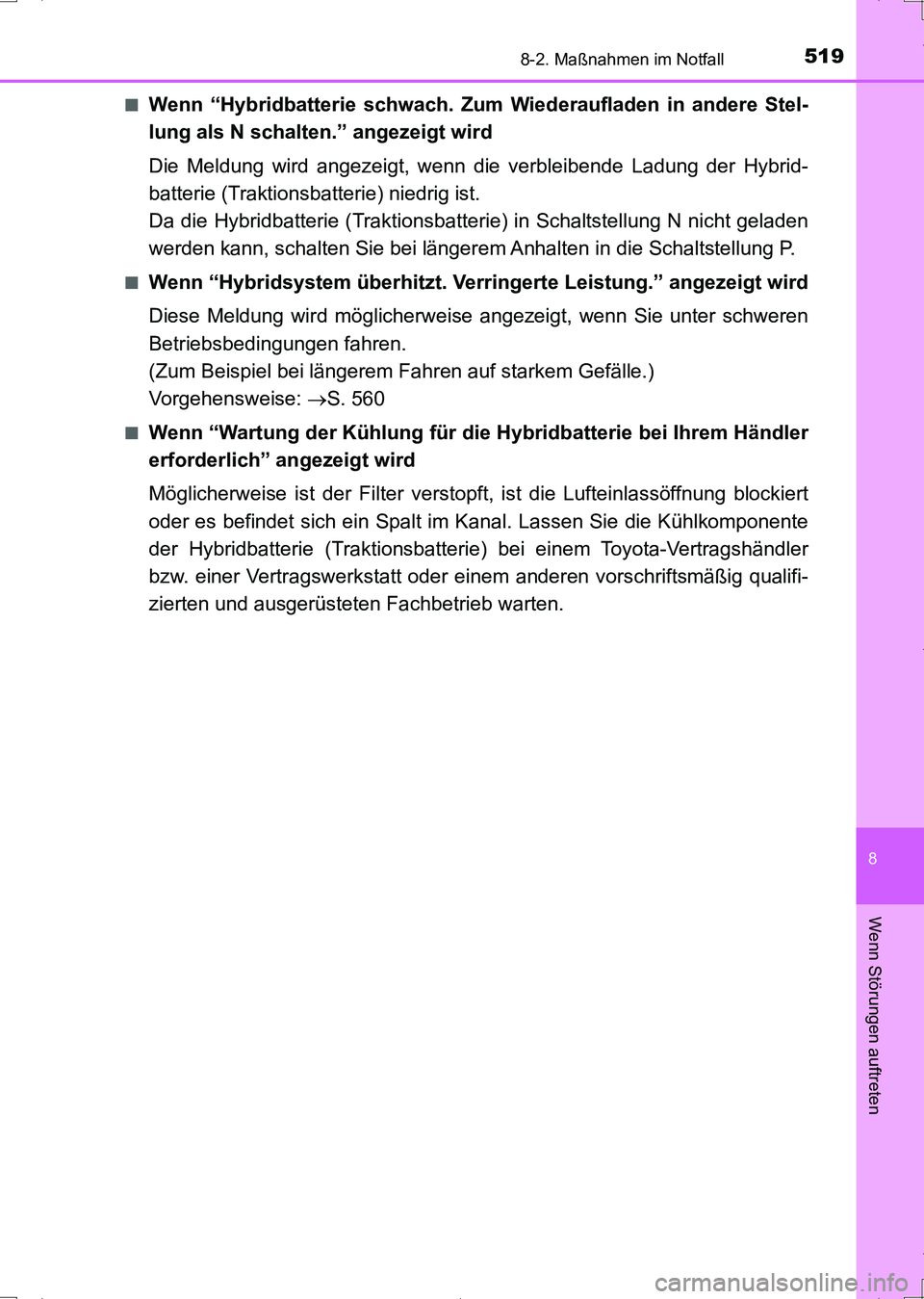

Wenn “Hybridbatterie schwach. Zum Wiederaufladen in andere Stel-
lung als N schalten.” angezeigt wird
Die Meldung wird angezeigt, wenn die verbleibende Ladung der Hybrid-
batterie (Traktionsbatterie) niedrig ist.
Da die Hybridbatterie (Traktionsbatterie) in Schaltstellung N nicht geladen
werden kann, schalten Sie bei längerem Anhalten in die Schaltstellung P.
■Wenn “Hybridsystem überhitzt. Verringerte Leistung.” angezeigt wird
Diese Meldung wird möglicherweise angezeigt, wenn Sie unter schweren
Betriebsbedingungen fahren.
(Zum Beispiel bei längerem Fahren auf starkem Gefälle.)
Vorgehensweise: S. 560
■Wenn “Wartung der Kühlung für die Hybridbatterie bei Ihrem Händler
erforderlich” angezeigt wird
Möglicherweise ist der Filter verstopft, ist die Lufteinlassöffnung blockiert
oder es befindet sich ein Spalt im Kanal. Lassen Sie die Kühlkomponente
der Hybridbatterie (Traktionsbatterie) bei einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb warten.
UK AURIS_HV_HB_OM_German_OM12L09M.book 519 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5208-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)

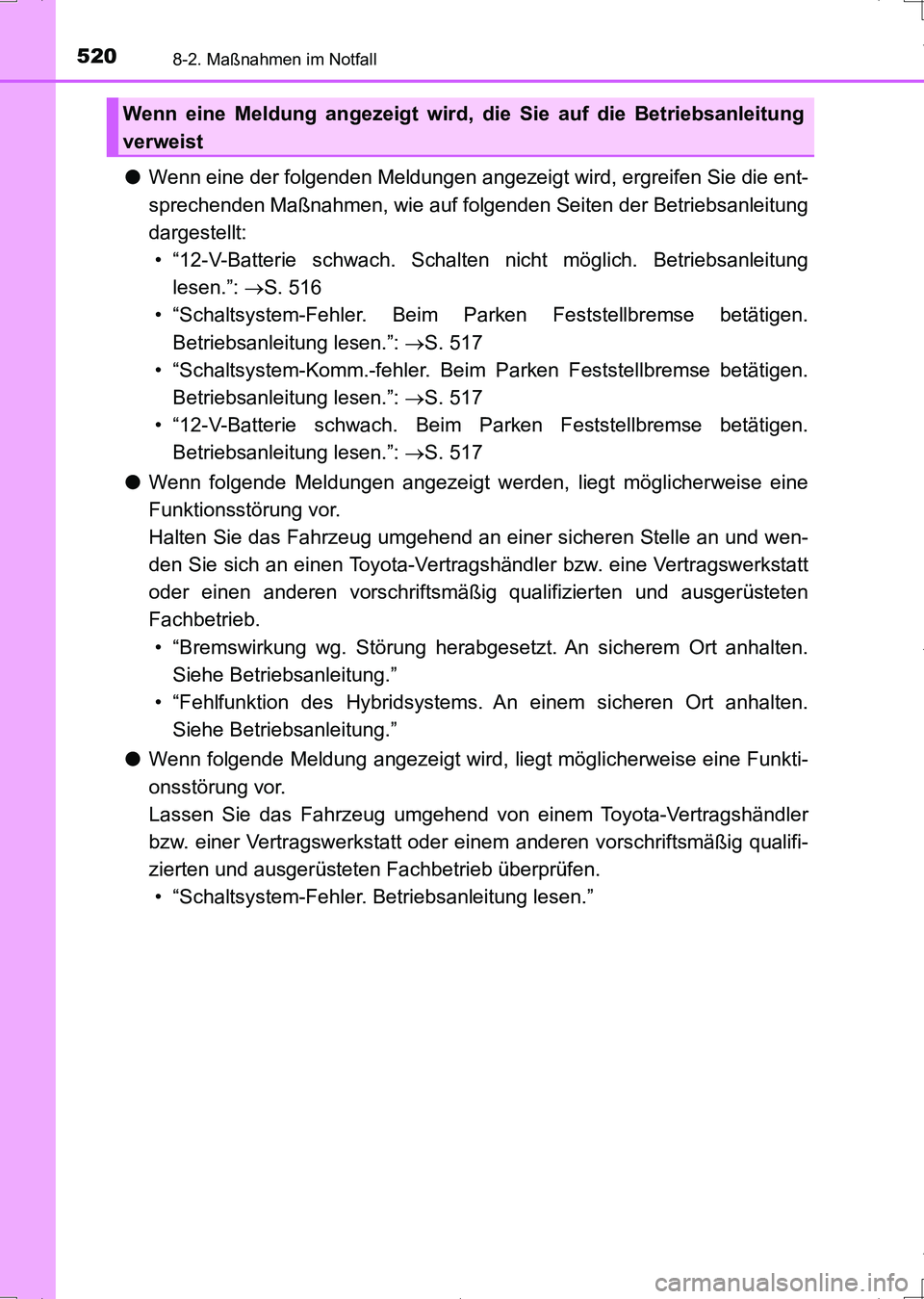

●Wenn eine der folgenden Meldungen angezeigt wird, ergreifen Sie die ent-
sprechenden Maßnahmen, wie auf folgenden Seiten der Betriebsanleitung
dargestellt:
• “12-V-Batterie schwach. Schalten nicht möglich. Betriebsanleitung
lesen.”: S. 516
• “Schaltsystem-Fehler. Beim Parken Feststellbremse betätigen.
Betriebsanleitung lesen.”: S. 517
• “Schaltsystem-Komm.-fehler. Beim Parken Feststellbremse betätigen.
Betriebsanleitung lesen.”: S. 517
• “12-V-Batterie schwach. Beim Parken Feststellbremse betätigen.
Betriebsanleitung lesen.”: S. 517
●Wenn folgende Meldungen angezeigt werden, liegt möglicherweise eine
Funktionsstörung vor.
Halten Sie das Fahrzeug umgehend an einer sicheren Stelle an und wen-
den Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb.
• “Bremswirkung wg. Störung herabgesetzt. An sicherem Ort anhalten.
Siehe Betriebsanleitung.”
• “Fehlfunktion des Hybridsystems. An einem sicheren Ort anhalten.
Siehe Betriebsanleitung.”
●Wenn folgende Meldung angezeigt wird, liegt möglicherweise eine Funkti-
onsstörung vor.
Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb überprüfen.
• “Schaltsystem-Fehler. Betriebsanleitung lesen.”
Wenn eine Meldung angezeigt wird, die Sie auf die Betriebsanleitung
verweist
UK AURIS_HV_HB_OM_German_OM12L09M.book 520 ページ ２０１６年６月２８日　火曜日　午後６時２１分
