5318-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)

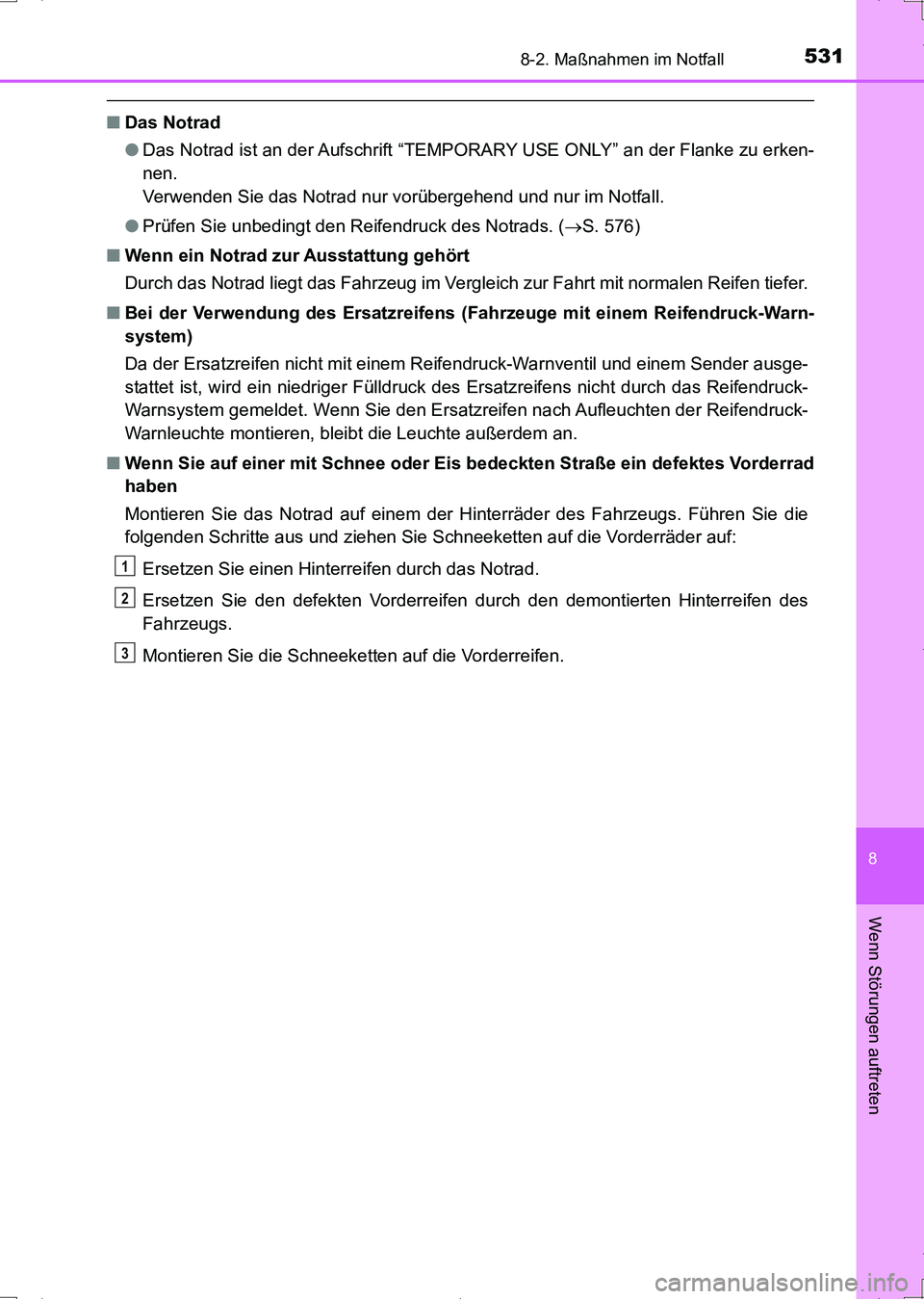

■Das Notrad
●Das Notrad ist an der Aufschrift “TEMPORARY USE ONLY” an der Flanke zu erken-
nen.
Verwenden Sie das Notrad nur vorübergehend und nur im Notfall.
●Prüfen Sie unbedingt den Reifendruck des Notrads. (S. 576)
■Wenn ein Notrad zur Ausstattung gehört
Durch das Notrad liegt das Fahrzeug im Vergleich zur Fahrt mit normalen Reifen tiefer.
■Bei der Verwendung des Ersatzreifens (Fahrzeuge mit einem Reifendruck-Warn-
system)
Da der Ersatzreifen nicht mit einem Reifendruck-Warnventil und einem Sender ausge-
stattet ist, wird ein niedriger Fülldruck des Ersatzreifens nicht durch das Reifendruck-
Warnsystem gemeldet. Wenn Sie den Ersatzreifen nach Aufleuchten der Reifendruck-
Warnleuchte montieren, bleibt die Leuchte außerdem an.
■Wenn Sie auf einer mit Schnee oder Eis bedeckten Straße ein defektes Vorderrad
haben
Montieren Sie das Notrad auf einem der Hinterräder des Fahrzeugs. Führen Sie die
folgenden Schritte aus und ziehen Sie Schneeketten auf die Vorderräder auf:
Ersetzen Sie einen Hinterreifen durch das Notrad.
Ersetzen Sie den defekten Vorderreifen durch den demontierten Hinterreifen des
Fahrzeugs.
Montieren Sie die Schneeketten auf die Vorderreifen.
1
2
3
UK AURIS_HV_HB_OM_German_OM12L09M.book 531 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5328-2. Maßnahmen im Notfall

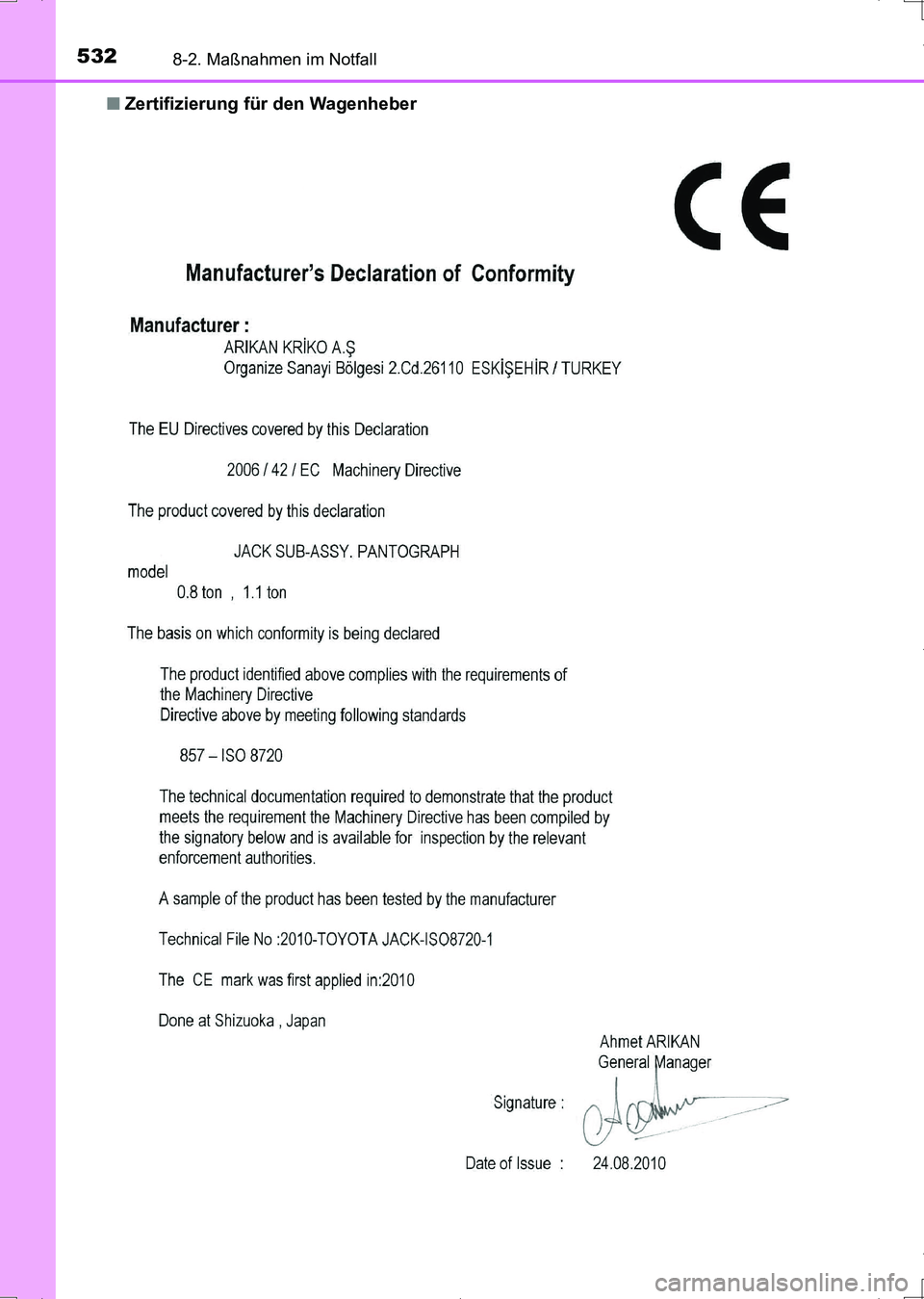

UK_AURIS_HV_HB_EM (OM12L09M)■Zertifizierung für den Wagenheber
UK AURIS_HV_HB_OM_German_OM12L09M.book 532 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5338-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)

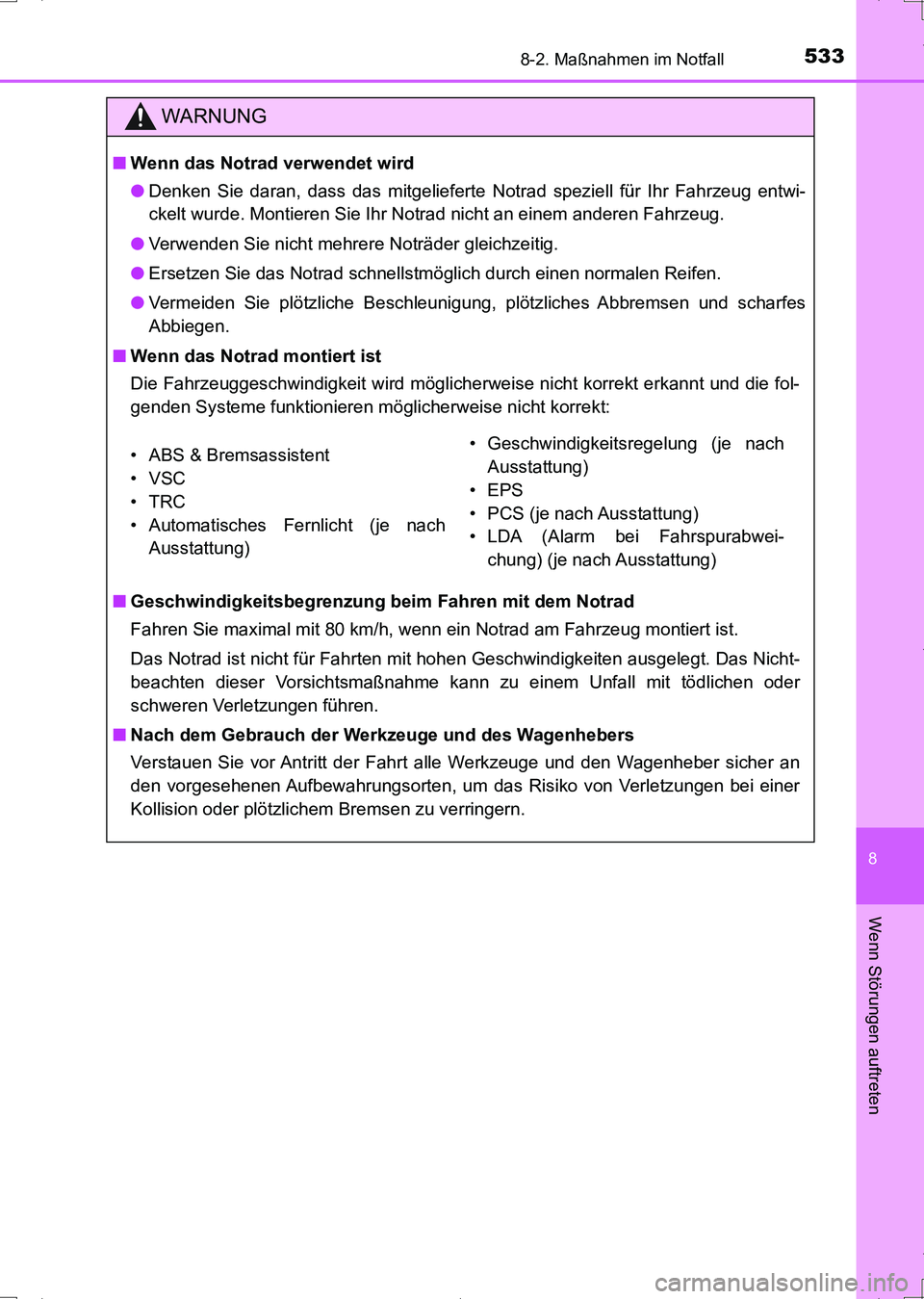

WARNUNG
■Wenn das Notrad verwendet wird
●Denken Sie daran, dass das mitgelieferte Notrad speziell für Ihr Fahrzeug entwi-
ckelt wurde. Montieren Sie Ihr Notrad nicht an einem anderen Fahrzeug.
●Verwenden Sie nicht mehrere Noträder gleichzeitig.
●Ersetzen Sie das Notrad schnellstmöglich durch einen normalen Reifen.
●Vermeiden Sie plötzliche Beschleunigung, plötzliches Abbremsen und scharfes
Abbiegen.
■Wenn das Notrad montiert ist
Die Fahrzeuggeschwindigkeit wird möglicherweise nicht korrekt erkannt und die fol-
genden Systeme funktionieren möglicherweise nicht korrekt:
■Geschwindigkeitsbegrenzung beim Fahren mit dem Notrad
Fahren Sie maximal mit 80 km/h, wenn ein Notrad am Fahrzeug montiert ist.
Das Notrad ist nicht für Fahrten mit hohen Geschwindigkeiten ausgelegt. Das Nicht-
beachten dieser Vorsichtsmaßnahme kann zu einem Unfall mit tödlichen oder
schweren Verletzungen führen.
■Nach dem Gebrauch der Werkzeuge und des Wagenhebers
Verstauen Sie vor Antritt der Fahrt alle Werkzeuge und den Wagenheber sicher an
den vorgesehenen Aufbewahrungsorten, um das Risiko von Verletzungen bei einer
Kollision oder plötzlichem Bremsen zu verringern.
• ABS & Bremsassistent
•VSC
•TRC
• Automatisches Fernlicht (je nach
Ausstattung)• Geschwindigkeitsregelung (je nach
Ausstattung)
•EPS
• PCS (je nach Ausstattung)
• LDA (Alarm bei Fahrspurabwei-
chung) (je nach Ausstattung)
UK AURIS_HV_HB_OM_German_OM12L09M.book 533 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5348-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)

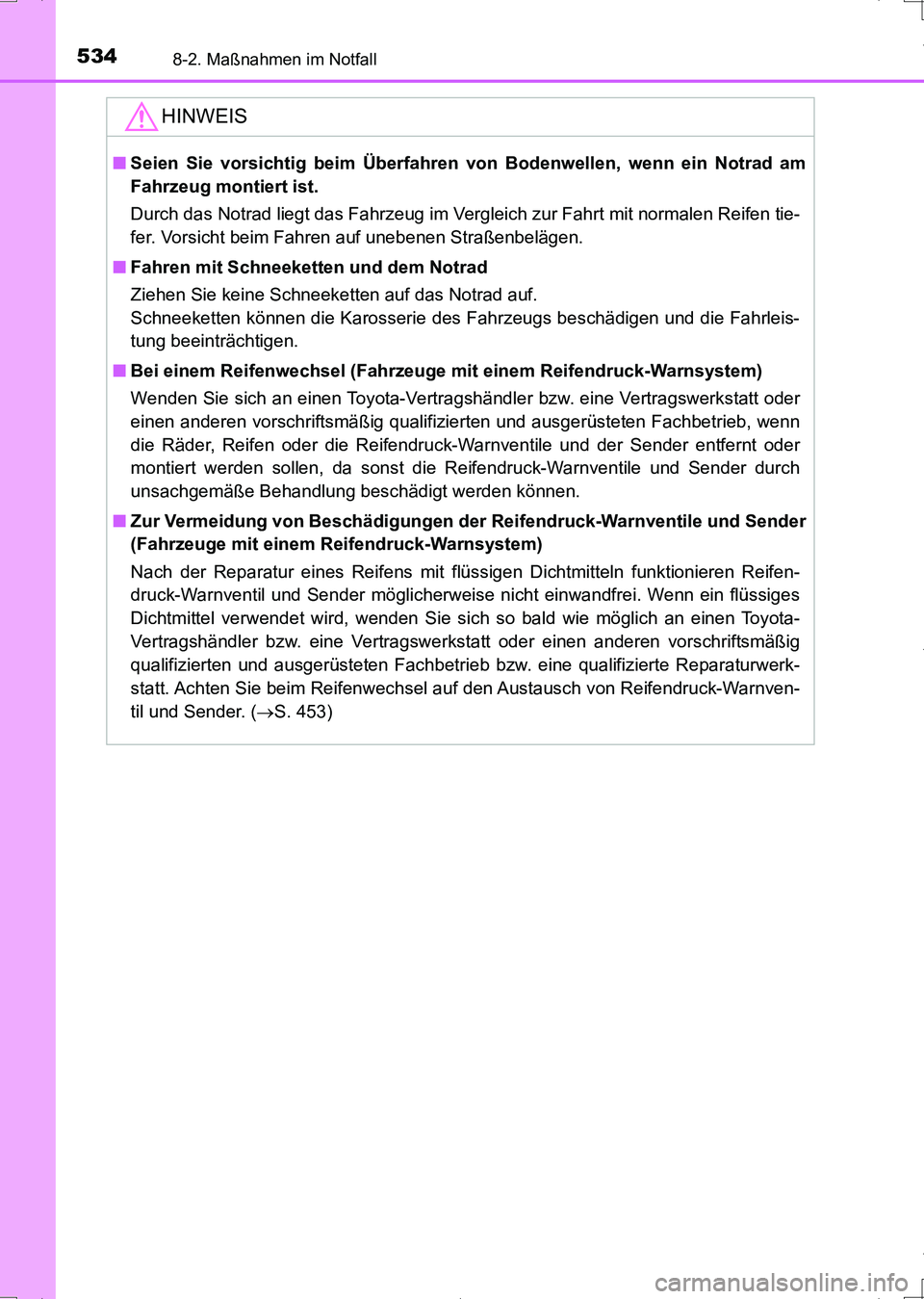

HINWEIS
■Seien Sie vorsichtig beim Überfahren von Bodenwellen, wenn ein Notrad am
Fahrzeug montiert ist.
Durch das Notrad liegt das Fahrzeug im Vergleich zur Fahrt mit normalen Reifen tie-
fer. Vorsicht beim Fahren auf unebenen Straßenbelägen.
■Fahren mit Schneeketten und dem Notrad
Ziehen Sie keine Schneeketten auf das Notrad auf.
Schneeketten können die Karosserie des Fahrzeugs beschädigen und die Fahrleis-
tung beeinträchtigen.
■Bei einem Reifenwechsel (Fahrzeuge mit einem Reifendruck-Warnsystem)
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb, wenn
die Räder, Reifen oder die Reifendruck-Warnventile und der Sender entfernt oder
montiert werden sollen, da sonst die Reifendruck-Warnventile und Sender durch
unsachgemäße Behandlung beschädigt werden können.
■Zur Vermeidung von Beschädigungen der Reifendruck-Warnventile und Sender
(Fahrzeuge mit einem Reifendruck-Warnsystem)
Nach der Reparatur eines Reifens mit flüssigen Dichtmitteln funktionieren Reifen-
druck-Warnventil und Sender möglicherweise nicht einwandfrei. Wenn ein flüssiges
Dichtmittel verwendet wird, wenden Sie sich so bald wie möglich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb bzw. eine qualifizierte Reparaturwerk-
statt. Achten Sie beim Reifenwechsel auf den Austausch von Reifendruck-Warnven-
til und Sender. (S. 453)
UK AURIS_HV_HB_OM_German_OM12L09M.book 534 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5358-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)

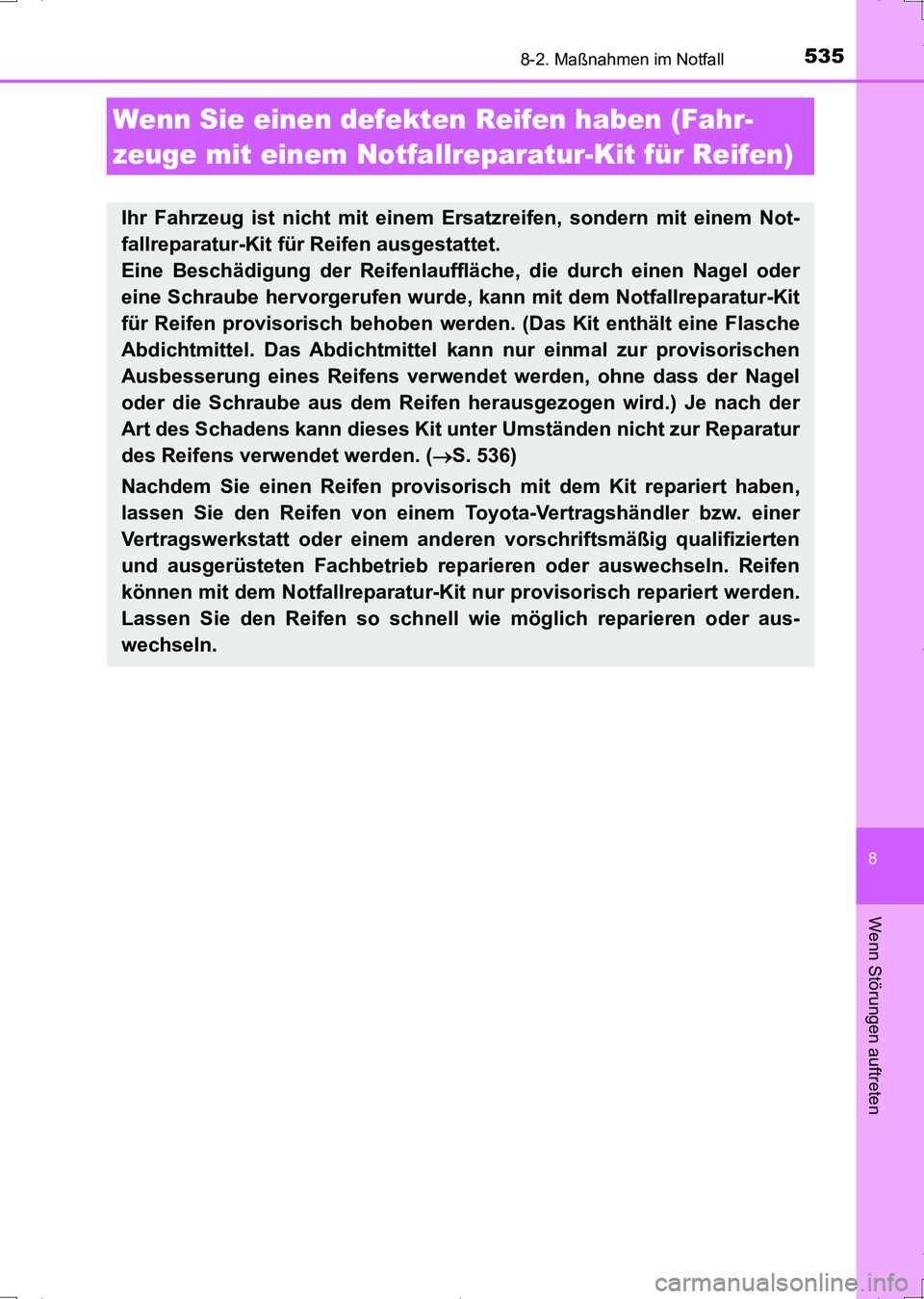

Wenn Sie einen defekten Reifen haben (Fahr-
zeuge mit einem Notfallreparatur-Kit für Reifen)
Ihr Fahrzeug ist nicht mit einem Ersatzreifen, sondern mit einem Not-
fallreparatur-Kit für Reifen ausgestattet.
Eine Beschädigung der Reifenlauffläche, die durch einen Nagel oder
eine Schraube hervorgerufen wurde, kann mit dem Notfallreparatur-Kit
für Reifen provisorisch behoben werden. (Das Kit enthält eine Flasche
Abdichtmittel. Das Abdichtmittel kann nur einmal zur provisorischen
Ausbesserung eines Reifens verwendet werden, ohne dass der Nagel
oder die Schraube aus dem Reifen herausgezogen wird.) Je nach der
Art des Schadens kann dieses Kit unter Umständen nicht zur Reparatur
des Reifens verwendet werden. (S. 536)
Nachdem Sie einen Reifen provisorisch mit dem Kit repariert haben,
lassen Sie den Reifen von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb reparieren oder auswechseln. Reifen
können mit dem Notfallreparatur-Kit nur provisorisch repariert werden.
Lassen Sie den Reifen so schnell wie möglich reparieren oder aus-
wechseln.
UK AURIS_HV_HB_OM_German_OM12L09M.book 535 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5368-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)■

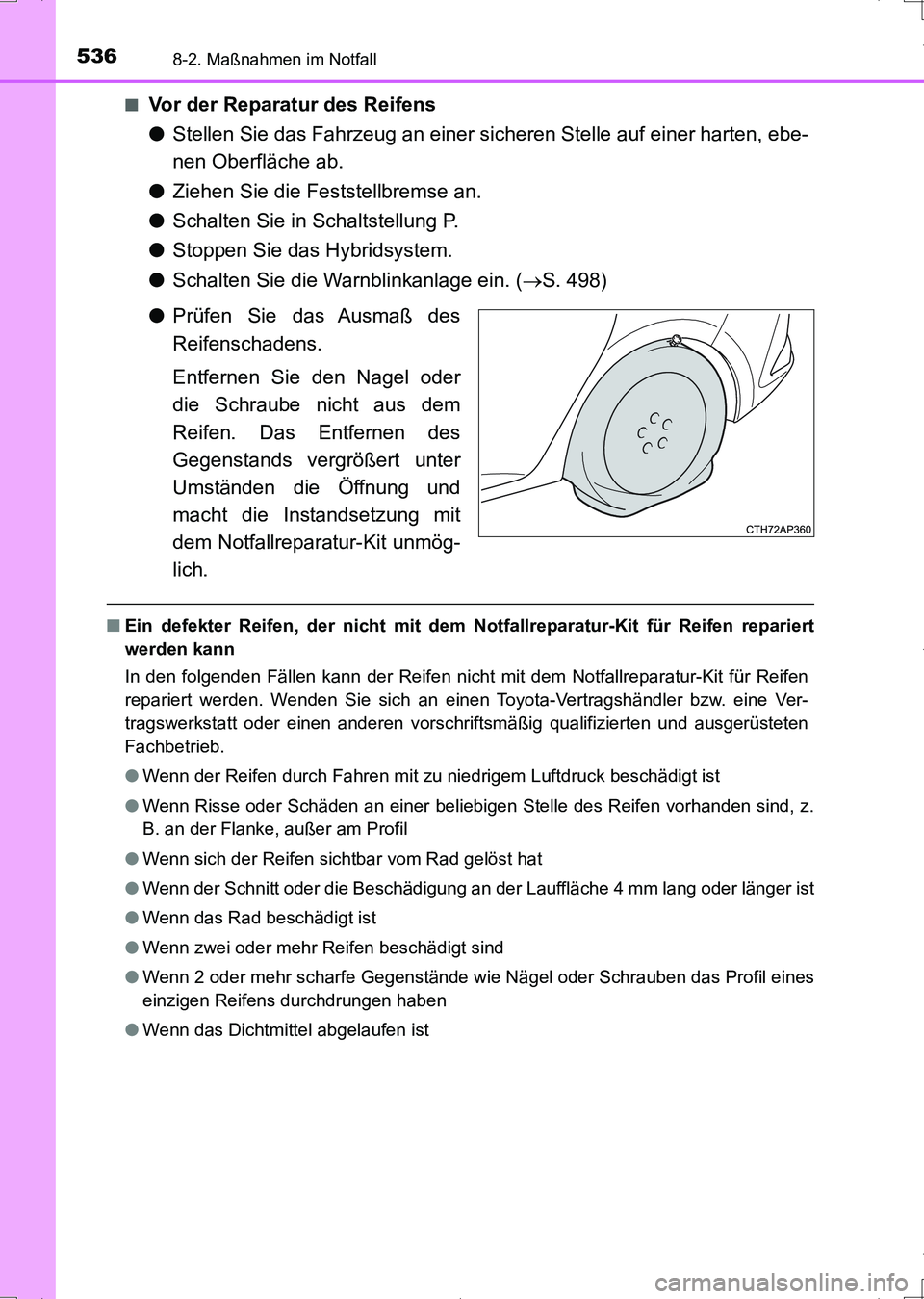

Vor der Reparatur des Reifens
●Stellen Sie das Fahrzeug an einer sicheren Stelle auf einer harten, ebe-
nen Oberfläche ab.
●Ziehen Sie die Feststellbremse an.
●Schalten Sie in Schaltstellung P.
●Stoppen Sie das Hybridsystem.
●Schalten Sie die Warnblinkanlage ein. (S. 498)
●Prüfen Sie das Ausmaß des
Reifenschadens.
Entfernen Sie den Nagel oder
die Schraube nicht aus dem
Reifen. Das Entfernen des
Gegenstands vergrößert unter
Umständen die Öffnung und
macht die Instandsetzung mit
dem Notfallreparatur-Kit unmög-
lich.
■Ein defekter Reifen, der nicht mit dem Notfallreparatur-Kit für Reifen repariert
werden kann
In den folgenden Fällen kann der Reifen nicht mit dem Notfallreparatur-Kit für Reifen
repariert werden. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb.
●Wenn der Reifen durch Fahren mit zu niedrigem Luftdruck beschädigt ist
●Wenn Risse oder Schäden an einer beliebigen Stelle des Reifen vorhanden sind, z.
B. an der Flanke, außer am Profil
●Wenn sich der Reifen sichtbar vom Rad gelöst hat
●Wenn der Schnitt oder die Beschädigung an der Lauffläche 4 mm lang oder länger ist
●Wenn das Rad beschädigt ist
●Wenn zwei oder mehr Reifen beschädigt sind
●Wenn 2 oder mehr scharfe Gegenstände wie Nägel oder Schrauben das Profil eines
einzigen Reifens durchdrungen haben
●Wenn das Dichtmittel abgelaufen ist
UK AURIS_HV_HB_OM_German_OM12L09M.book 536 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5378-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)■

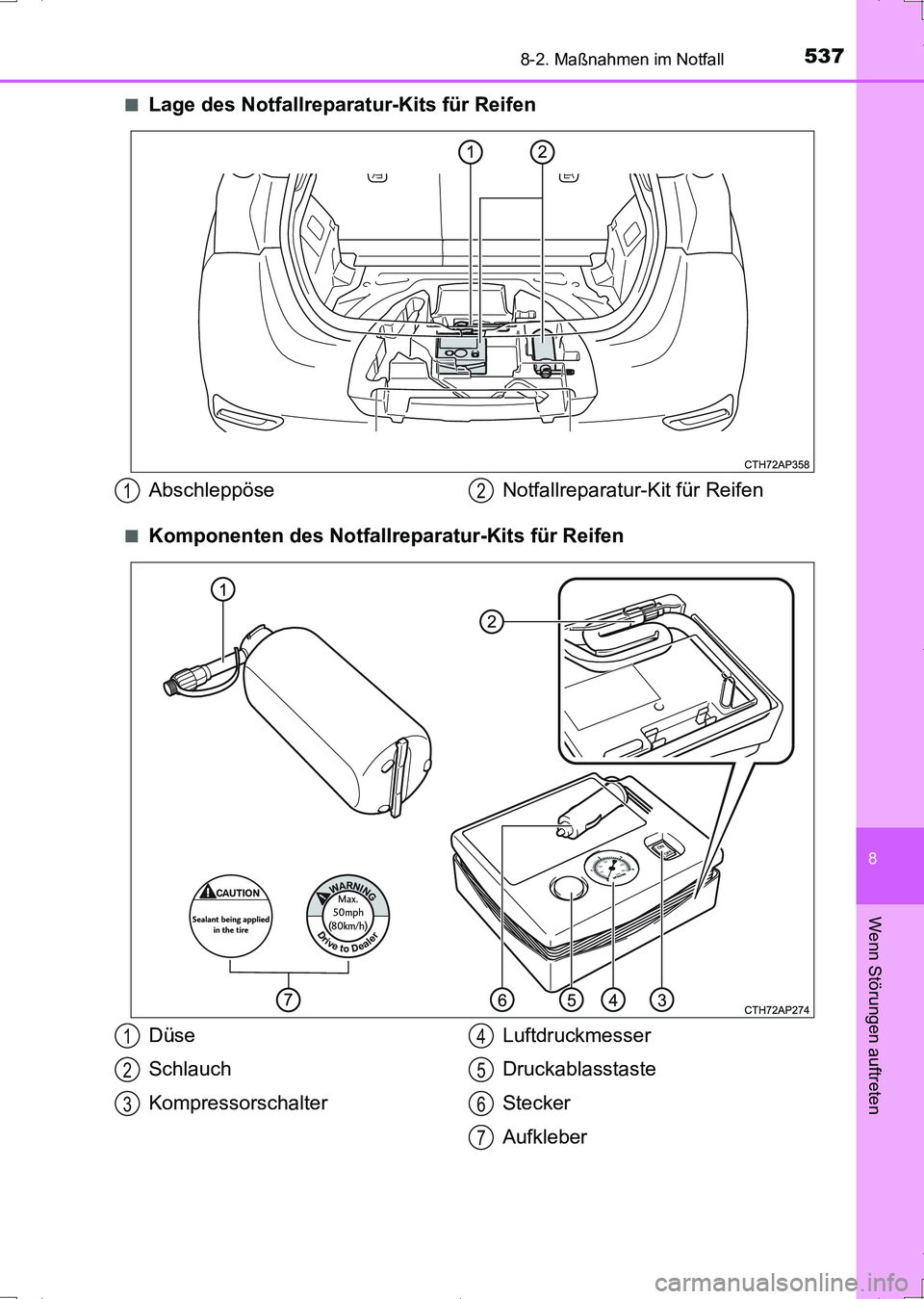

Lage des Notfallreparatur-Kits für Reifen
■Komponenten des Notfallreparatur-Kits für Reifen
Abschleppöse Notfallreparatur-Kit für Reifen12
Düse
Schlauch
KompressorschalterLuftdruckmesser
Druckablasstaste
Stecker
Aufkleber1
2
3
4
5
6
7
UK AURIS_HV_HB_OM_German_OM12L09M.book 537 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5388-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)

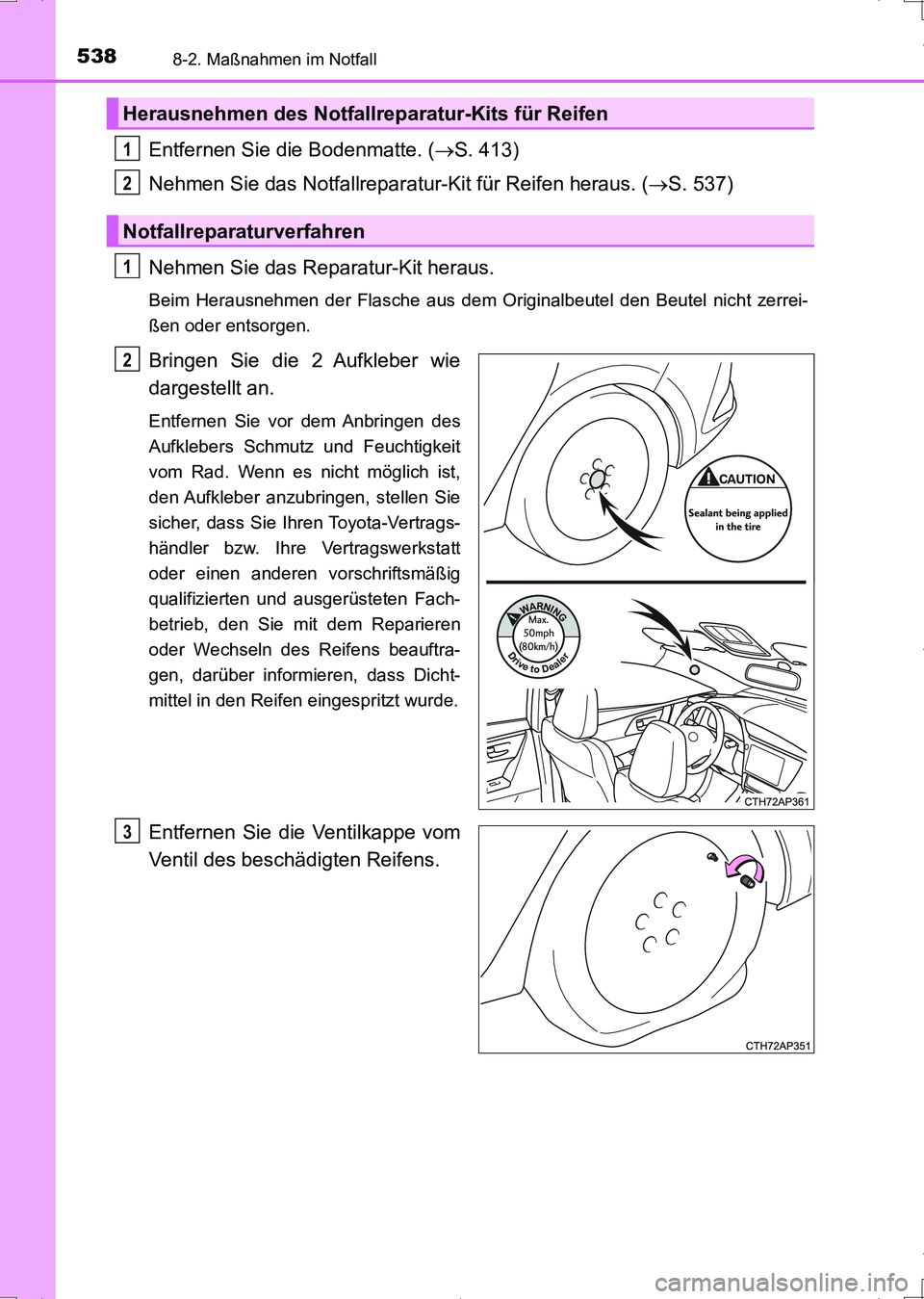

Entfernen Sie die Bodenmatte. (S. 413)
Nehmen Sie das Notfallreparatur-Kit für Reifen heraus. (S. 537)
Nehmen Sie das Reparatur-Kit heraus.
Beim Herausnehmen der Flasche aus dem Originalbeutel den Beutel nicht zerrei-
ßen oder entsorgen.
Bringen Sie die 2 Aufkleber wie
dargestellt an.
Entfernen Sie vor dem Anbringen des
Aufklebers Schmutz und Feuchtigkeit
vom Rad. Wenn es nicht möglich ist,
den Aufkleber anzubringen, stellen Sie
sicher, dass Sie Ihren Toyota-Vertrags-
händler bzw. Ihre Vertragswerkstatt
oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fach-
betrieb, den Sie mit dem Reparieren
oder Wechseln des Reifens beauftra-
gen, darüber informieren, dass Dicht-
mittel in den Reifen eingespritzt wurde.
Entfernen Sie die Ventilkappe vom
Ventil des beschädigten Reifens.
Herausnehmen des Notfallreparatur-Kits für Reifen
Notfallreparaturverfahren
1
2
1
2
3
UK AURIS_HV_HB_OM_German_OM12L09M.book 538 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5398-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)

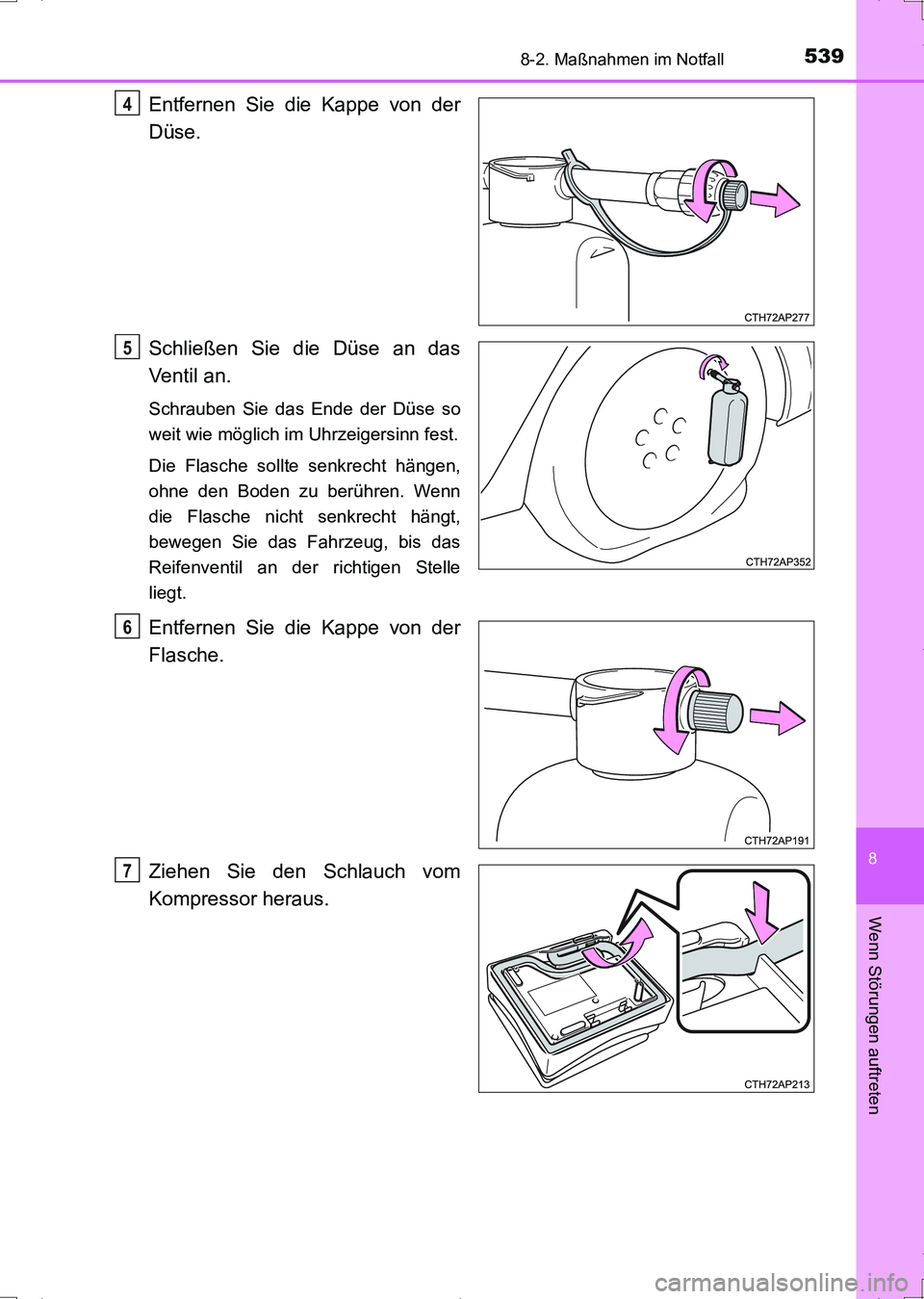

Entfernen Sie die Kappe von der
Düse.
Schließen Sie die Düse an das
Ventil an.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
Die Flasche sollte senkrecht hängen,
ohne den Boden zu berühren. Wenn
die Flasche nicht senkrecht hängt,
bewegen Sie das Fahrzeug, bis das
Reifenventil an der richtigen Stelle
liegt.
Entfernen Sie die Kappe von der
Flasche.
Ziehen Sie den Schlauch vom
Kompressor heraus.
4
5
6
7
UK AURIS_HV_HB_OM_German_OM12L09M.book 539 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5408-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)

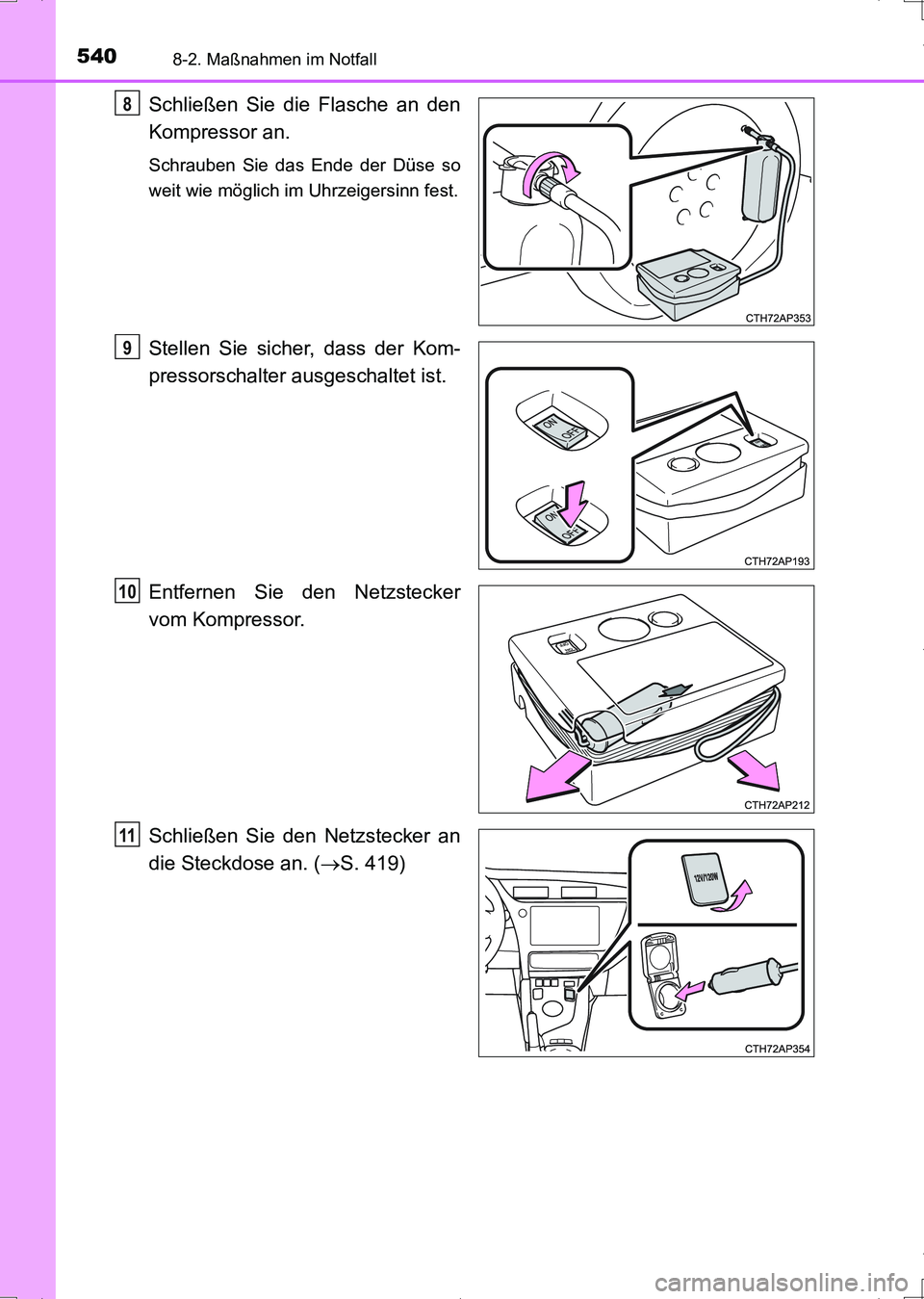

Schließen Sie die Flasche an den
Kompressor an.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Entfernen Sie den Netzstecker
vom Kompressor.
Schließen Sie den Netzstecker an
die Steckdose an. (S. 419)
8
9
10
11
