2194-5. Toyota Safety Sense
OM12L07SE
4
Körning

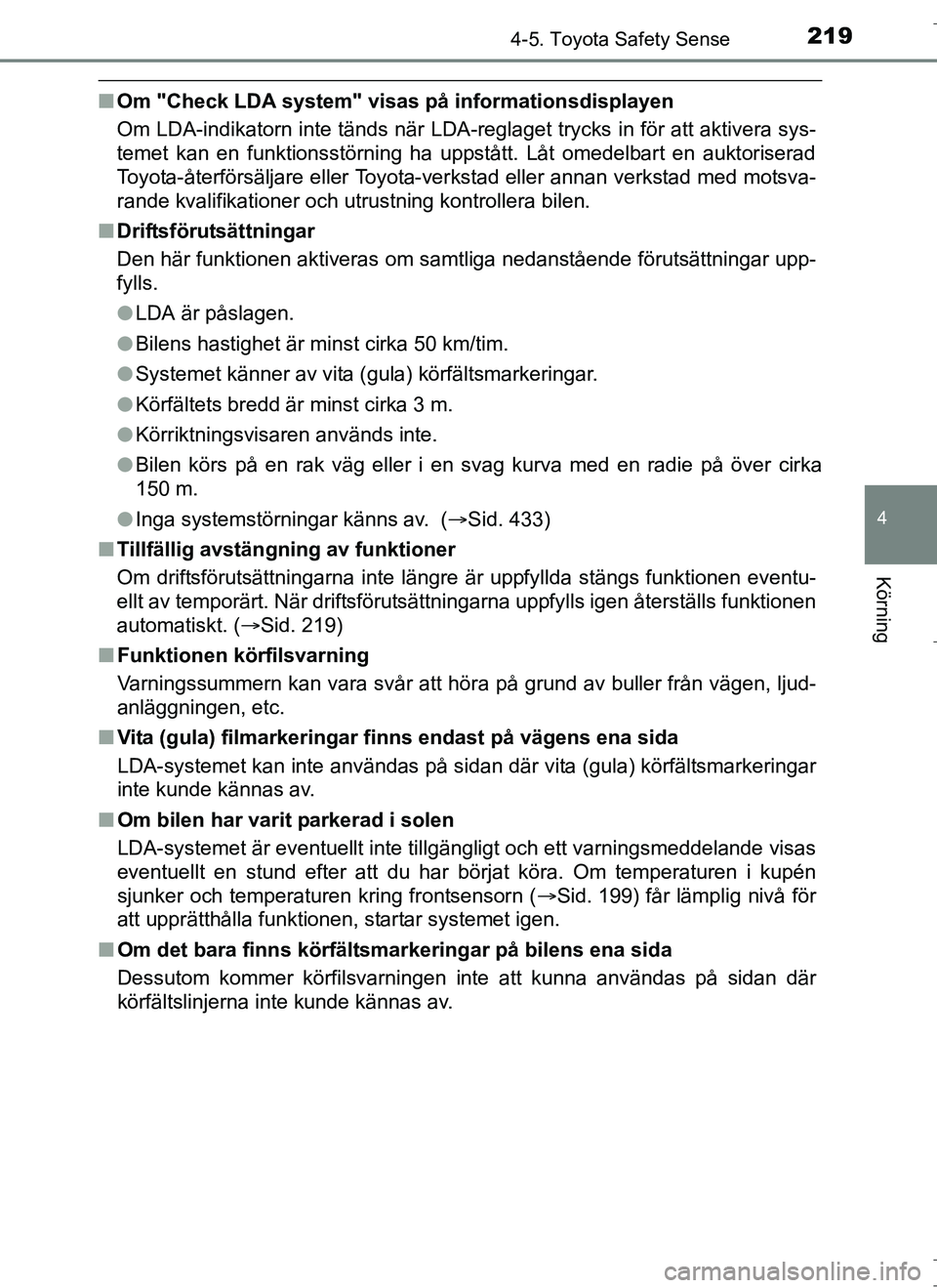

nOm "Check LDA system" visas på informationsdisplayen
Om LDA-indikatorn inte tänds när LDA-reglaget trycks in för att aktivera sys-
temet kan en funktionsstörning ha uppstått. Låt omedelbart en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
n Driftsförutsättningar
Den här funktionen aktiveras om samtliga nedanstående förutsättningar upp-
fylls.
lLDA är påslagen.
l Bilens hastighet är minst cirka 50 km/tim.
l Systemet känner av vita (gula) körfältsmarkeringar.
l Körfältets bredd är minst cirka 3 m.
l Körriktningsvisaren används inte.
l Bilen körs på en rak väg eller i en svag kurva med en radie på över cirka
150 m.
l Inga systemstörningar känns av. ( Sid. 433)
n Tillfällig avstängning av funktioner
Om driftsförutsättningarna inte längre är uppfyllda stängs funktionen eventu-
ellt av temporärt. När driftsförutsättningarna uppfylls igen återställs funktionen
automatiskt. ( Sid. 219)
n Funktionen körfilsvarning
Varningssummern kan vara svår att höra på grund av buller från vägen, ljud-
anläggningen, etc.
n Vita (gula) filmarkeringar fi nns endast på vägens ena sida
LDA-systemet kan inte användas på sidan där vita (gula) körfältsmarkeringar
inte kunde kännas av.
n Om bilen har varit parkerad i solen
LDA-systemet är eventuellt inte tillgängligt och ett varningsmeddelande visas
eventuellt en stund efter att du har börjat köra. Om temperaturen i kupén
sjunker och temperaturen kring frontsensorn ( Sid. 199) får lämplig nivå för
att upprätthålla funktionen, startar systemet igen.
n Om det bara finns körfältsmarkeringar på bilens ena sida
Dessutom kommer körfilsvarningen inte att kunna användas på sidan där
körfältslinjerna inte kunde kännas av.
OM12L07SE_Auris_HV.book Page 219 Tuesday, September 20, 2016 12:19 PM

2204-5. Toyota Safety Sense
OM12L07SEn

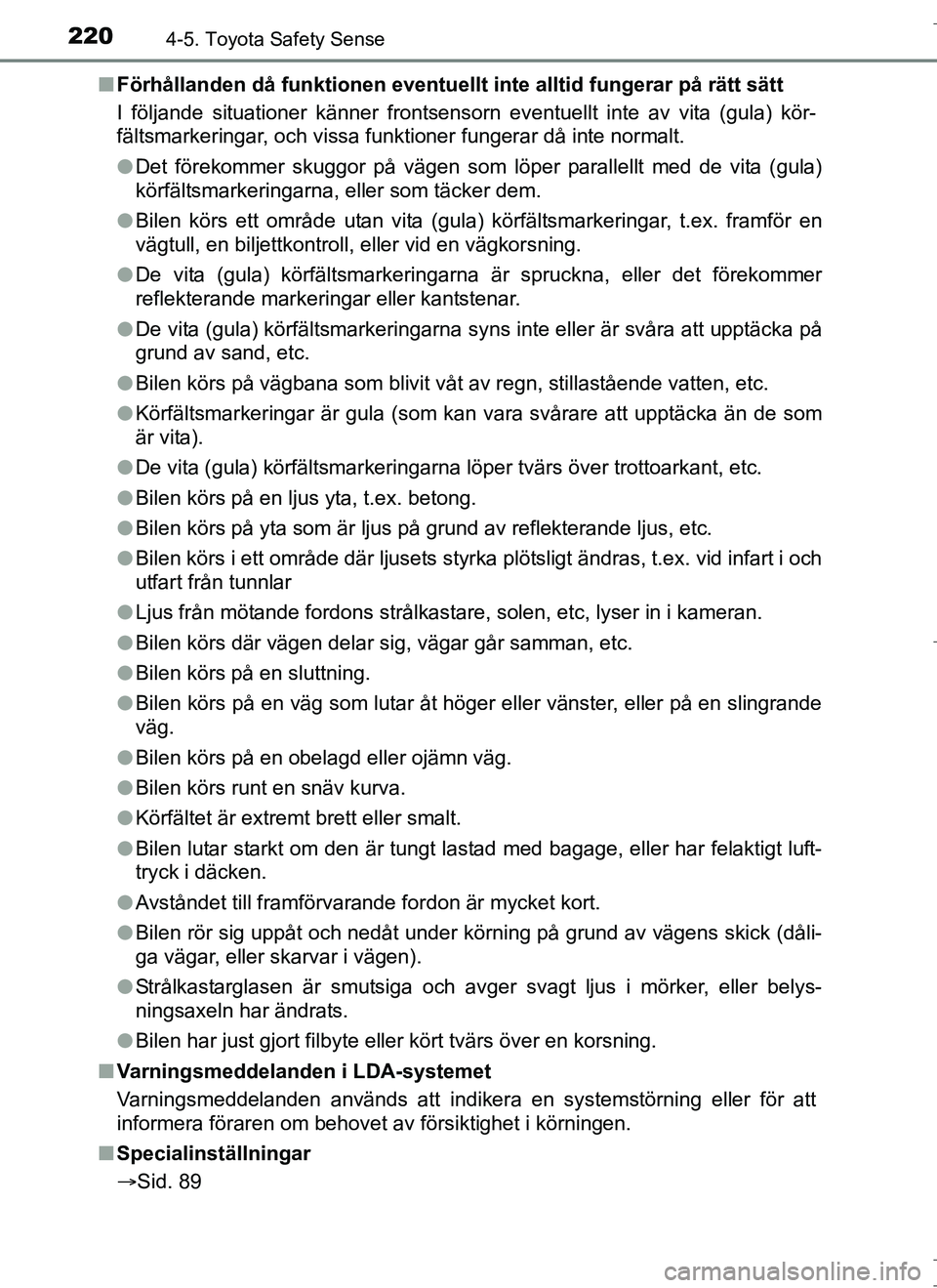

Förhållanden då funktionen eventuellt inte alltid fungerar på rätt sätt
I följande situationer känner frontsensorn eventuellt inte av vita (gula) kör-
fältsmarkeringar, och vissa funktioner fungerar då inte normalt.
l Det förekommer skuggor på vägen som löper parallellt med de vita (gula)
körfältsmarkeringarna, eller som täcker dem.
l Bilen körs ett område utan vita (gula) körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en vägkorsning.
l De vita (gula) körfältsmarkeringarna är spruckna, eller det förekommer
reflekterande markeringar eller kantstenar.
l De vita (gula) körfältsmarkeringarna syns inte eller är svåra att upptäcka på
grund av sand, etc.
l Bilen körs på vägbana som blivit våt av regn, stillaståen\
de vatten, etc.
l Körfältsmarkeringar är gula (som kan vara svårare att upptäcka än d\
e som
är vita).
l De vita (gula) körfältsmarkeringarna löper tvärs över trottoarkant, etc.
l Bilen körs på en ljus yta, t.ex. betong.
l Bilen körs på yta som är ljus på grund av reflekterande ljus, etc.
l Bilen körs i ett område där ljusets styrka plötsligt ändras, t.ex. vid infart i och
utfart från tunnlar
l Ljus från mötande fordons strålkastare, solen, etc, lyser in i kameran.
l Bilen körs där vägen delar sig, vägar går samman, etc.
l Bilen körs på en sluttning.
l Bilen körs på en väg som lutar åt höger eller vänster, eller på en slingrande
väg.
l Bilen körs på en obelagd eller ojämn väg.
l Bilen körs runt en snäv kurva.
l Körfältet är extremt brett eller smalt.
l Bilen lutar starkt om den är tungt lastad med bagage, eller har felaktigt luft-
tryck i däcken.
l Avståndet till framförvarande fordon är mycket kort.
l Bilen rör sig uppåt och nedåt under körning på grund av vägens skick (dåli-
ga vägar, eller skarvar i vägen).
l Strålkastarglasen är smutsiga och avger svagt ljus i mörker, eller belys-
ningsaxeln har ändrats.
l Bilen har just gjort filbyte eller kört tvärs över en korsning.
n Varningsmeddelanden i LDA-systemet
Varningsmeddelanden används att indikera en systemstörning eller för att
informera föraren om behovet av försiktighet i körningen.
n Specialinställningar
Sid. 89
OM12L07SE_Auris_HV.book Page 220 Tuesday, September 20, 2016 12:19 PM

2214-5. Toyota Safety Sense
OM12L07SE
4
Körning

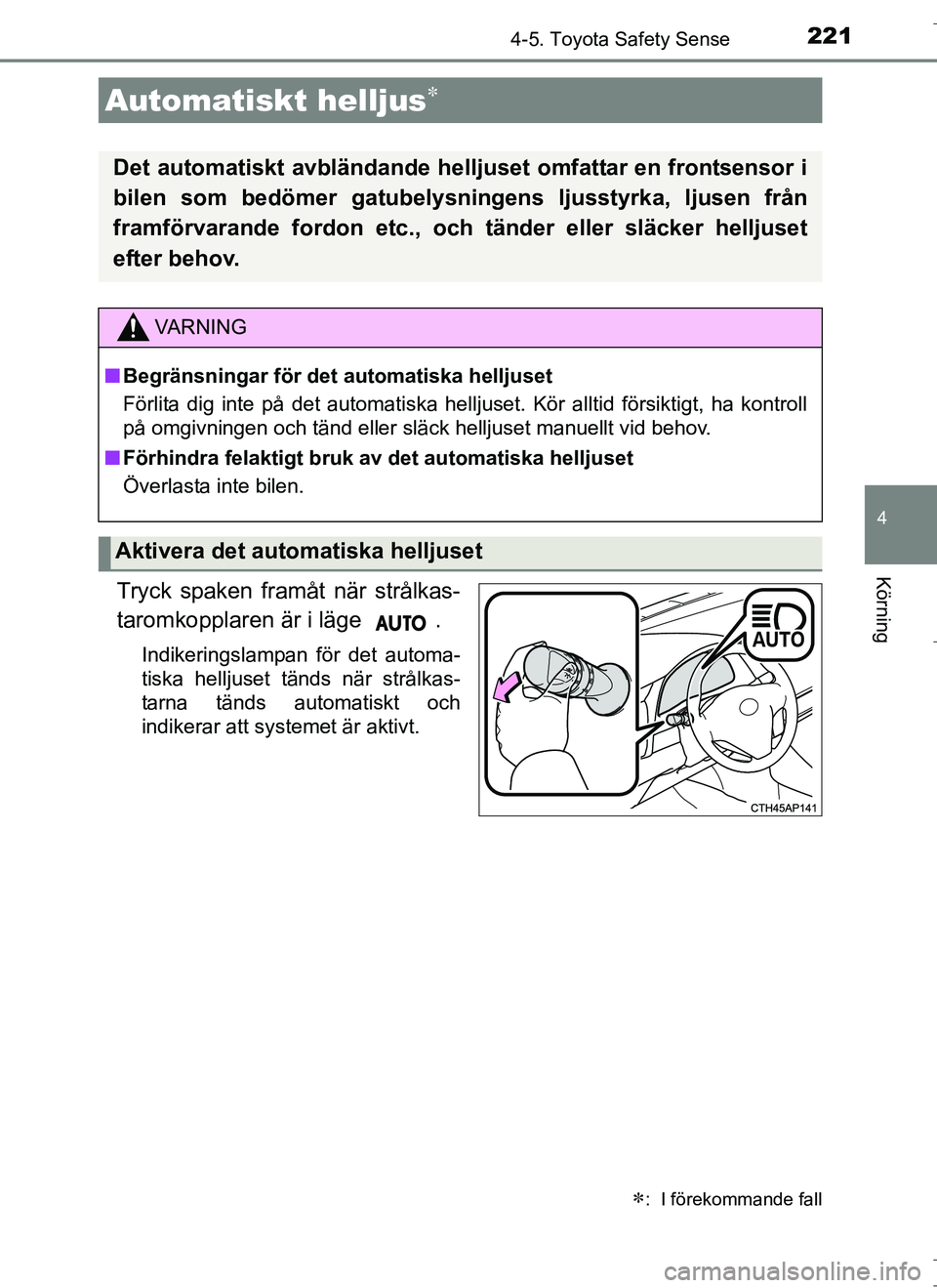

Tryck spaken framåt när strålkas-
taromkopplaren är i läge .
Indikeringslampan för det automa-
tiska helljuset tänds när strålkas-
tarna tänds automatiskt och
indikerar att systemet är aktivt.
Automatiskt helljus
: I förekommande fall
Det automatiskt avbländande helljuset omfattar en frontsensor i
bilen som bedömer gatubelysni ngens ljusstyrka, ljusen från
framförvarande fordon etc., och tänder eller släcker helljuset
efter behov.
VA R N I N G
n Begränsningar för det automatiska helljuset
Förlita dig inte på det automatiska helljuset. Kör alltid försiktigt, ha kontroll
på omgivningen och tänd eller släck helljuset manuellt vid beho\
v.
n Förhindra felaktigt bruk av det automatiska helljuset
Överlasta inte bilen.
Aktivera det automatiska helljuset
OM12L07SE_Auris_HV.book Page 221 Tuesday, September 20, 2016 12:19 PM

2234-5. Toyota Safety Sense
OM12L07SE
4
Körning

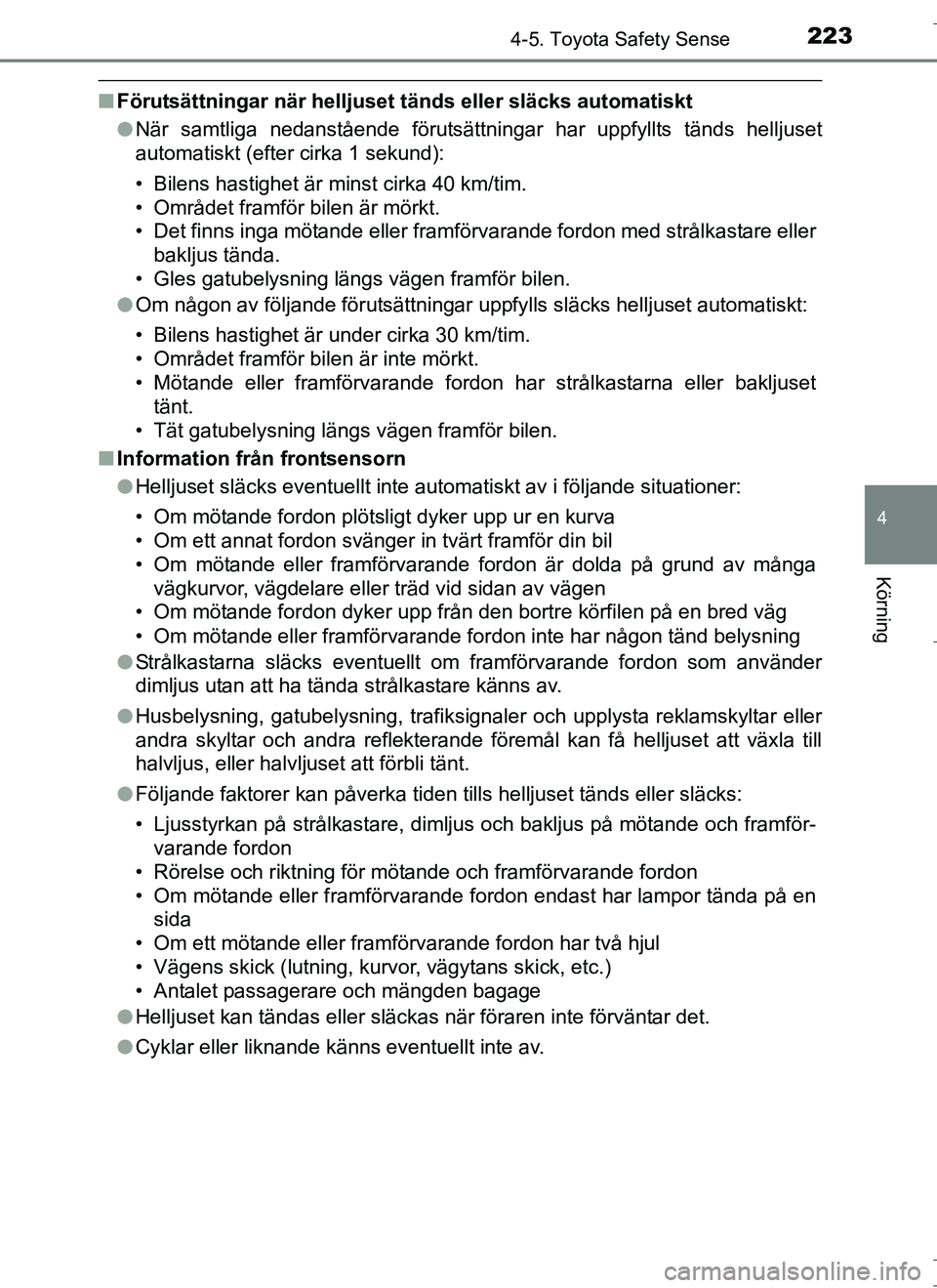

nFörutsättningar när helljuset tänds eller släcks automatiskt
l När samtliga nedanstående förutsättningar har uppfyllts tänds helljuset
automatiskt (efter cirka 1 sekund):
• Bilens hastighet är minst cirka 40 km/tim.
• Området framför bilen är mörkt.
• Det finns inga mötande eller framförvarande fordon med strålkastare eller
bakljus tända.
• Gles gatubelysning längs vägen framför bilen.
l Om någon av följande förutsättningar uppfylls släcks helljuset automatiskt:
• Bilens hastighet är under cirka 30 km/tim.
• Området framför bilen är inte mörkt.
• Mötande eller framförvarande fordon har strålkastarna eller bakljuset
tänt.
• Tät gatubelysning längs vägen framför bilen.
n Information från frontsensorn
lHelljuset släcks eventuellt inte automatiskt av i följande situationer:
• Om mötande fordon plötsligt dyker upp ur en kurva
• Om ett annat fordon svänger in tvärt framför din bil
• Om mötande eller framförvarande fordon är dolda på grund av många
vägkurvor, vägdelare eller träd vid sidan av vägen
• Om mötande fordon dyker upp från den bortre körfilen på en bred väg
• Om mötande eller framförvarande fordon inte har någon tänd belysning
l Strålkastarna släcks eventuellt om framförvarande fordon som använder
dimljus utan att ha tända strålkastare känns av.
l Husbelysning, gatubelysning, trafiksignaler och upplysta reklamskyltar eller
andra skyltar och andra reflekterande föremål kan få helljuset att växla till
halvljus, eller halvljuset att förbli tänt.
l Följande faktorer kan påverka tiden tills helljuset tänds eller släcks:
• Ljusstyrkan på strålkastare, dimljus och bakljus på mötande och framför-
varande fordon
• Rörelse och riktning för mötande och framförvarande fordon
• Om mötande eller framförvarande fordon endast har lampor tända på en sida
• Om ett mötande eller framförvarande fordon har två hjul
• Vägens skick (lutning, kurvor, vägytans skick, etc.)
• Antalet passagerare och mängden bagage
l Helljuset kan tändas eller släckas när föraren inte förvä\
ntar det.
l Cyklar eller liknande känns eventuellt inte av.
OM12L07SE_Auris_HV.book Page 223 Tuesday, September 20, 2016 12:19 PM

2244-5. Toyota Safety Sense
OM12L07SEl
I ovanstående situationer gör systemet eventuellt inte en korrekt avkänning
av ljusstyrkan i omgivningen. Därför kan halvljuset förbli tänt eller helljuset
orsaka problem för fotgängare, mötande fordon eller andra. Växla i sådana
fall manuellt mellan helljus och halvljus.
• Vid dåligt väder (till exempel regn, snö eller dimma)
• Sikten hindras av is eller smuts på vindrutan, eller dimma eller dis.
• Vindrutan är sprucken eller skadad.
• Frontsensorn är skev eller smutsig.
• Frontsensorns temperatur är extremt hög.
• Ljusstyrkan i omgivningen är lika stark som strålkastarna, bakljusen eller
dimljusen.
• Framförvarande fordon har stålkastare eller bakljus som antingen är
släckta, smutsiga, ändrar färg eller som inte är korrekt inställda.
• Om du kör i ett område med växlande ljus och mörker.
• Om du ofta och regelbundet kör på vägar med uppförs-/nedförsbackar,
eller på vägar som är gropiga eller har ojämn vägbana (t.ex. kullersten
eller grus).
• Om du ofta och regelbundet kör i kurvor eller på slingriga vägar.
• Om det finns ett starkt reflekterande föremål på vägen, t.ex. en skylt eller en spegel.
• Bakdelen på ett framförvarande fordon reflekterar ljus, t.ex. en container
på en truck.
• Bilens strålkastare är skadade eller smutsiga, eller felriktade.
• Bilen lutar starkt på grund av punktering, att den bogserar ett släp eller
dylikt.
• Man växlar mellan helljus och halvljus upprepade gånger på ett onormalt sätt.
• Föraren tror att helljuset orsakar problem eller irritation hos andra förare eller fotgängare i närheten.
OM12L07SE_Auris_HV.book Page 224 Tuesday, September 20, 2016 12:19 PM

2254-5. Toyota Safety Sense
OM12L07SE
4
Körning

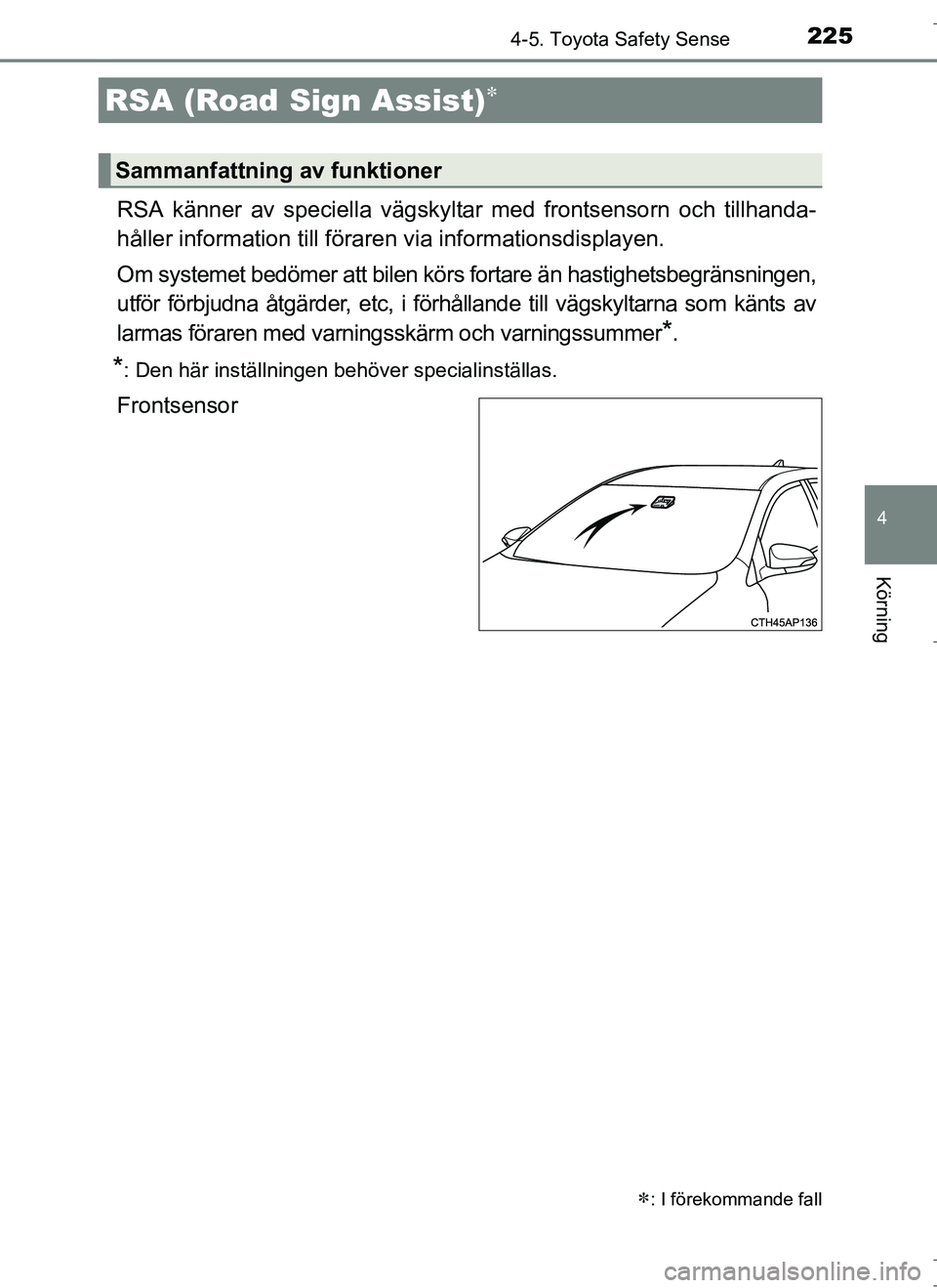

RSA känner av speciella vägskyltar med frontsensorn och tillhanda-
håller information till föraren via informationsdisplayen.
Om systemet bedömer att bilen körs fortare än hastighetsbegränsningen,
utför förbjudna åtgärder, etc, i förhållande till vägskyltarna som känts av
larmas föraren med varnin gsskärm och varningssummer
*.
*: Den här inställningen behöver specialinställas.
Frontsensor
RSA (Road Sign Assist)
: I förekommande fall
Sammanfattning av funktioner
OM12L07SE_Auris_HV.book Page 225 Tuesday, September 20, 2016 12:19 PM

2264-5. Toyota Safety Sense
OM12L07SE

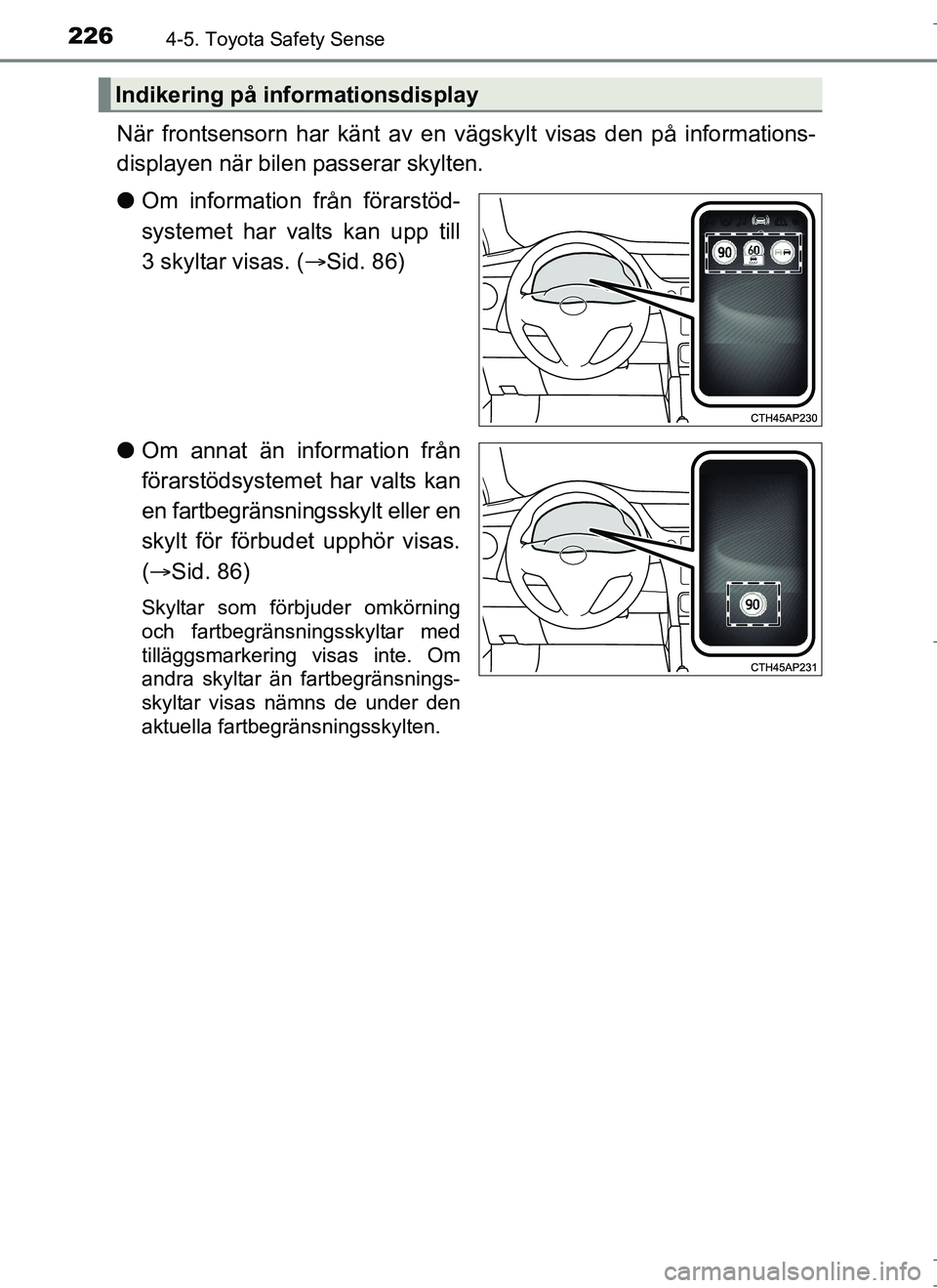

När frontsensorn har känt av en vägskylt visas den på informations-
displayen när bilen passerar skylten.
l Om information från förarstöd-
systemet har valts kan upp till
3 skyltar visas. ( Sid. 86)
l Om annat än information från
förarstödsystemet har valts kan
en fartbegränsningsskylt eller en
skylt för förbudet upphör visas.
( Sid. 86)
Skyltar som förbjuder omkörning
och fartbegränsningsskyltar med
tilläggsmarkering visas inte. Om
andra skyltar än fartbegränsnings-
skyltar visas nämns de under den
aktuella fartbegränsningsskylten.
Indikering på in formationsdisplay
OM12L07SE_Auris_HV.book Page 226 Tuesday, September 20, 2016 12:19 PM

2284-5. Toyota Safety Sense
OM12L07SE

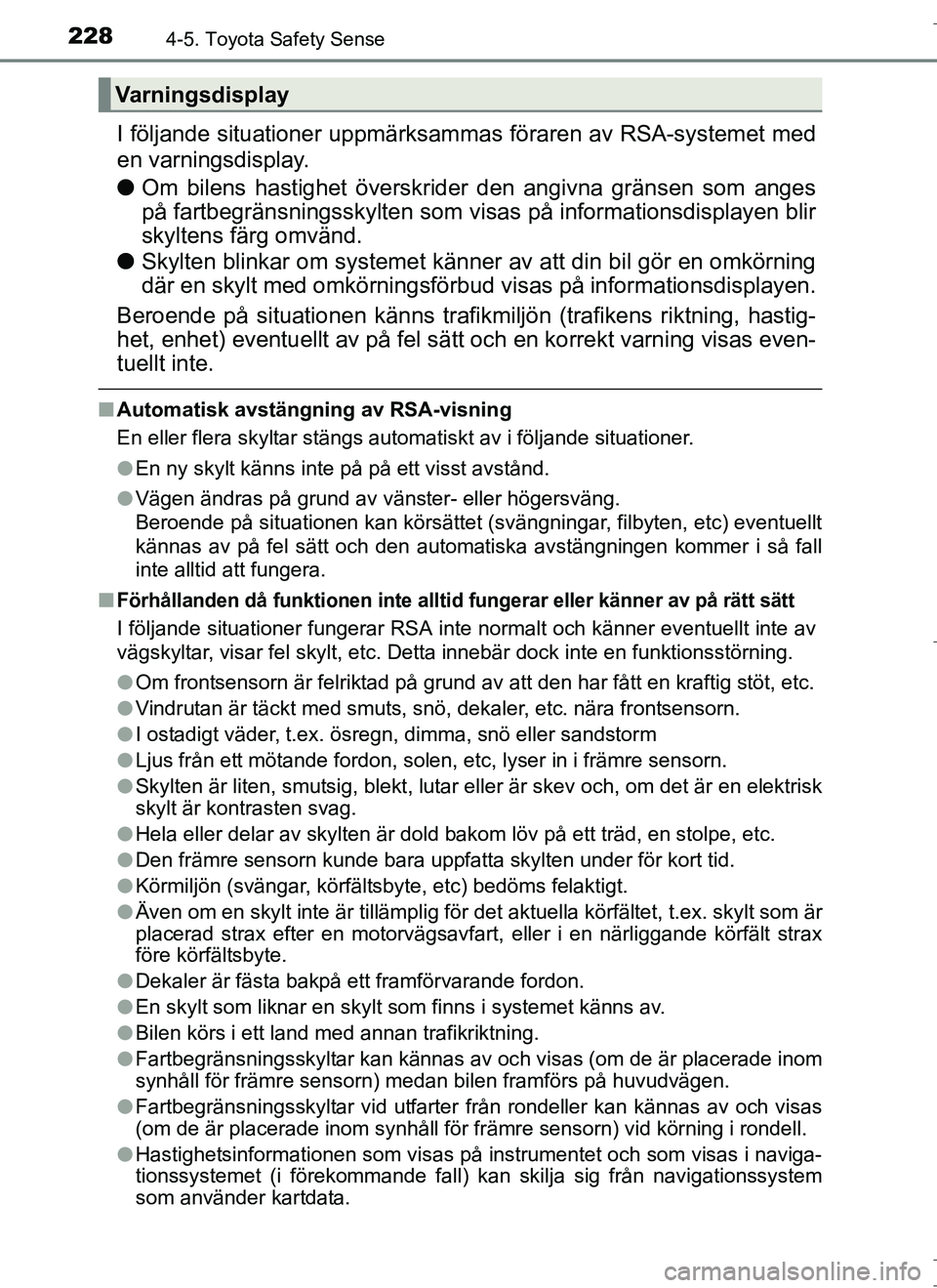

I följande situationer uppmärksammas föraren av RSA-systemet med
en varningsdisplay.
l Om bilens hastighet överskrider den angivna gränsen som anges
på fartbegränsningsskylten som visas på informationsdisplayen blir
skyltens färg omvänd.
l Skylten blinkar om systemet känner av att din bil gör en omkörning
där en skylt med omkörningsförbud visas på informationsdisplayen.
Beroende på situatio nen känns trafikmiljön (trafikens riktning, hastig-
het, enhet) eventuellt av på fel sätt och en korrekt varning visas even-
tuellt inte.
n Automatisk avstängning av RSA-visning
En eller flera skyltar stängs automatiskt av i följande situationer.
lEn ny skylt känns inte på på ett visst avstånd.
l Vägen ändras på grund av vänster- eller högersväng.
Beroende på situationen kan körsättet (svängningar, filbyten, etc) eventuellt
kännas av på fel sätt och den automatiska avstängningen kommer i så fall
inte alltid att fungera.
n
Förhållanden då funktionen inte alltid fungerar eller känner av på rätt sätt
I följande situationer fungerar RSA inte normalt och känner eventuellt inte av
vägskyltar, visar fel skylt, etc. Detta innebär dock inte en funktionsstörning.
lOm frontsensorn är felriktad på grund av att den har fått en kraftig stöt, etc.
l Vindrutan är täckt med smuts, snö, dekaler, etc. nära frontsensorn.
l I ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
l Ljus från ett mötande fordon, solen, etc, lyser in i främre sensorn.
l Skylten är liten, smutsig, blekt, lutar eller är skev och, om det är en elektrisk
skylt är kontrasten svag.
l Hela eller delar av skylten är dold bakom löv på ett träd, e\
n stolpe, etc.
l Den främre sensorn kunde bara uppfatta skylten under för kort tid.
l Körmiljön (svängar, körfältsbyte, etc) bedöms felaktigt.
l Även om en skylt inte är tillämplig för det aktuella körfältet, t.ex. skylt som är
placerad strax efter en motorvägsavfart, eller i en närliggande körfält strax
före körfältsbyte.
l Dekaler är fästa bakpå ett framförvarande fordon.
l En skylt som liknar en skylt som finns i systemet känns av.
l Bilen körs i ett land med annan trafikriktning.
l Fartbegränsningsskyltar kan kännas av och visas (om de är placerade inom
synhåll för främre sensorn) medan bilen framförs på huvu\
dvägen.
l Fartbegränsningsskyltar vid utfarter från rondeller kan kännas av och visas
(om de är placerade inom synhåll för främre sensorn) vid körning i rondell.
l Hastighetsinformationen som visas på instrumentet och som visas i naviga-
tionssystemet (i förekommande fall) kan skilja sig från navigationssystem
som använder kartdata.
Varningsdisplay
OM12L07SE_Auris_HV.book Page 228 Tuesday, September 20, 2016 12:19 PM

2354-6. Använda körstödssystemen
OM12L07SE
4
Körning

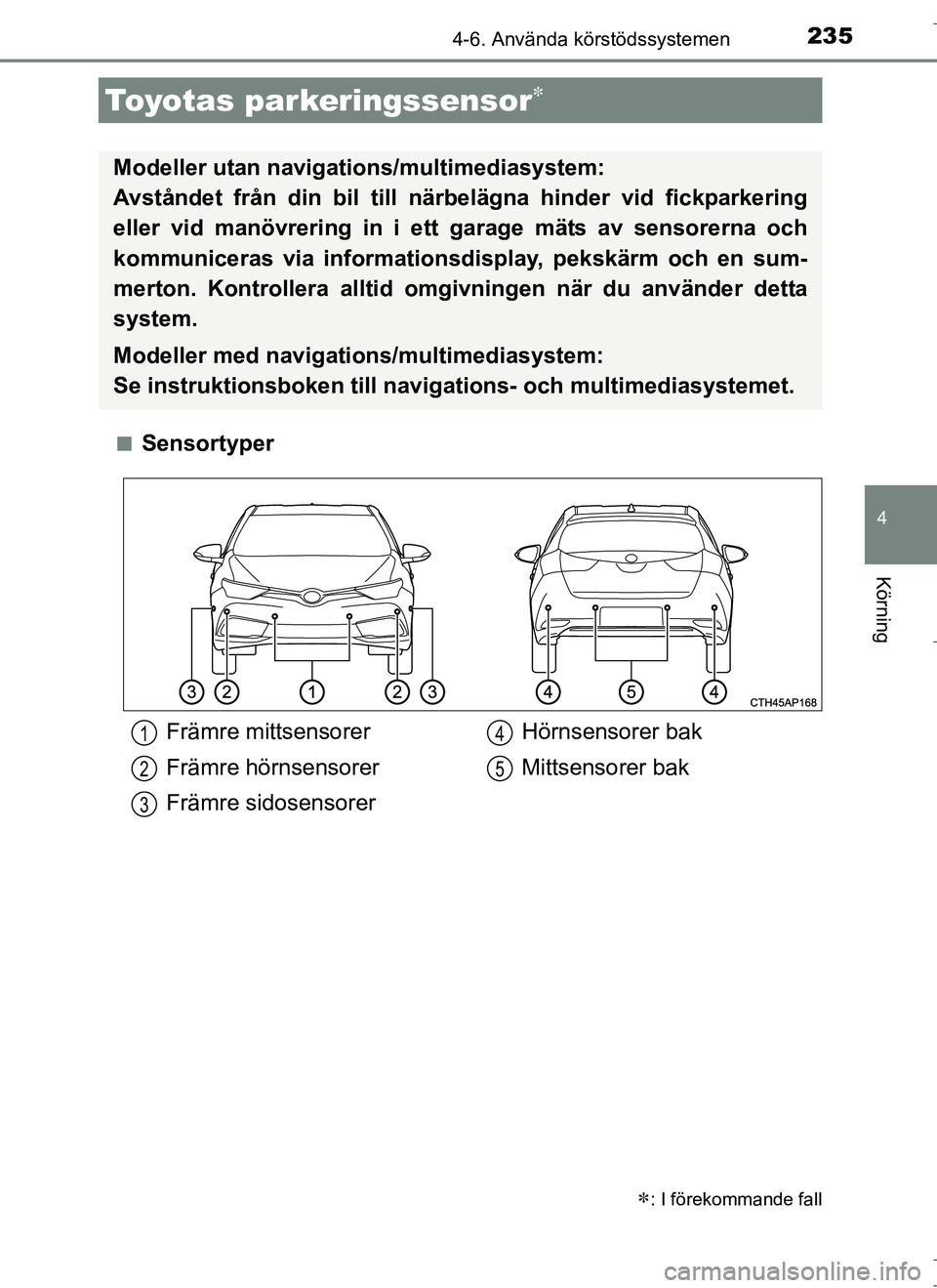

nSensortyper
Toyotas parkeringssensor
: I förekommande fall
Modeller utan navigations/multimediasystem:
Avståndet från din bil till nä rbelägna hinder vid fickparkering
eller vid manövrering in i ett ga rage mäts av sensorerna och
kommuniceras via informationsdisplay, pekskärm och en sum-
merton. Kontrollera alltid om givningen när du använder detta
system.
Modeller med navigations/multimediasystem:
Se instruktionsboken till navigations- och multimediasystemet.
Främre mittsensorer
Främre hörnsensorer
Främre sidosensorer Hörnsensorer bak
Mittsensorer bak1
2
3
4
5
OM12L07SE_Auris_HV.book Page 235 Tuesday, September 20, 2016 12:19 PM

2364-6. Använda körstödssystemen
OM12L07SEn

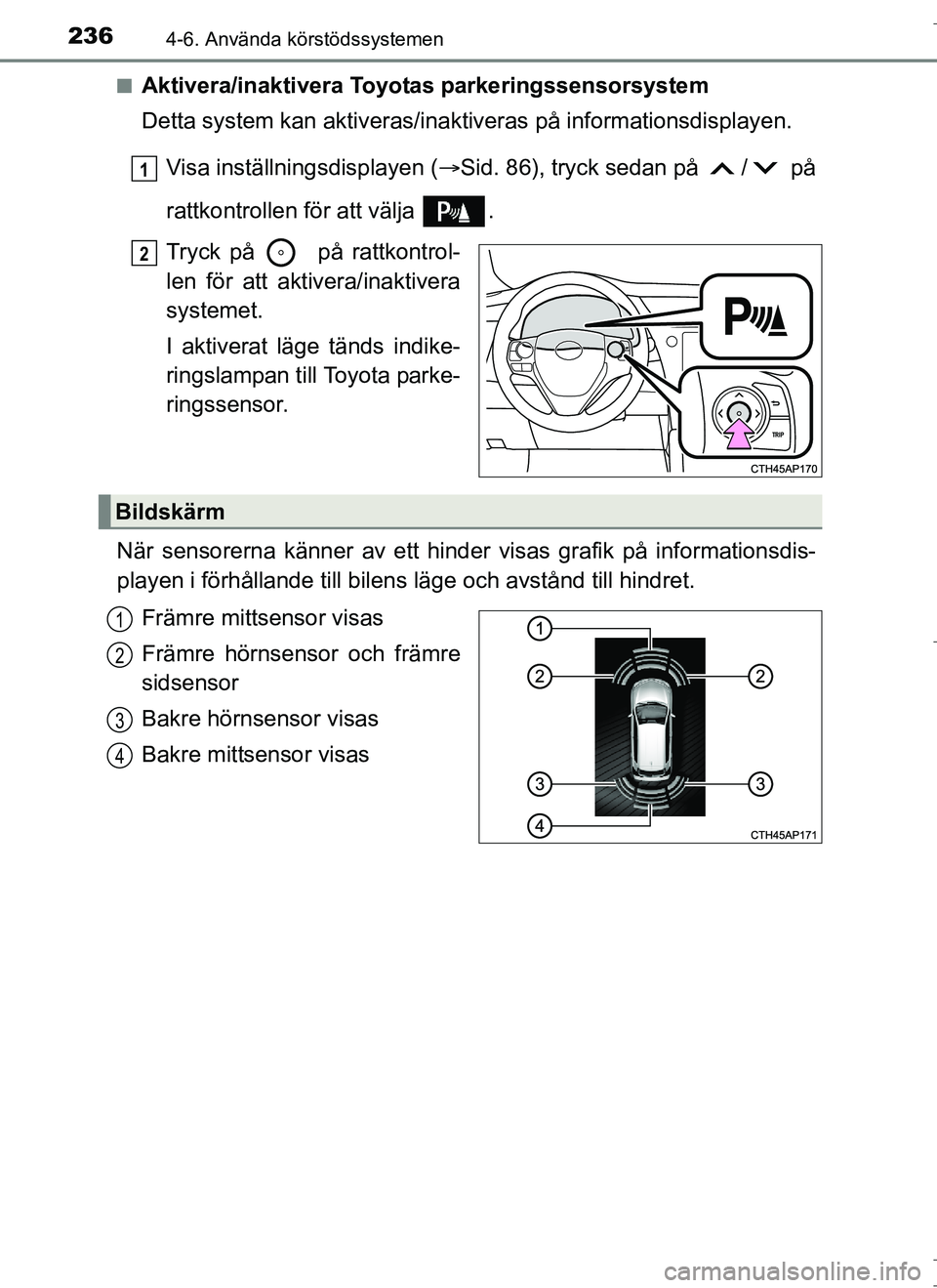

Aktivera/inaktivera Toyotas parkeringssensorsystem
Detta system kan akti
veras/inaktiveras på in formationsdisplayen.
Visa inställningsdisplayen ( Sid. 86), tryck sedan på / på
rattkontrollen för att välja .
Tryck på på rattkontrol-
len för att aktivera/inaktivera
systemet.
I aktiverat läge tänds indike-
ringslampan till Toyota parke-
ringssensor.
När sensorerna känner av ett hinder visas grafik på informationsdis-
playen i förhållande till bilens läge och avstånd till hindret. Främre mittsensor visas
Främre hörnsensor och främre
sidsensor
Bakre hörnsensor visas
Bakre mittsensor visas
1
2
Bildskärm
1
2
3
4
OM12L07SE_Auris_HV.book Page 236 Tuesday, September 20, 2016 12:19 PM
