TOYOTA AURIS HYBRID 2017 Bruksanvisningar (in Swedish)

4117-3. Arbeten som du kan göra själv
OM12L07SE
7
Underhåll och skötsel

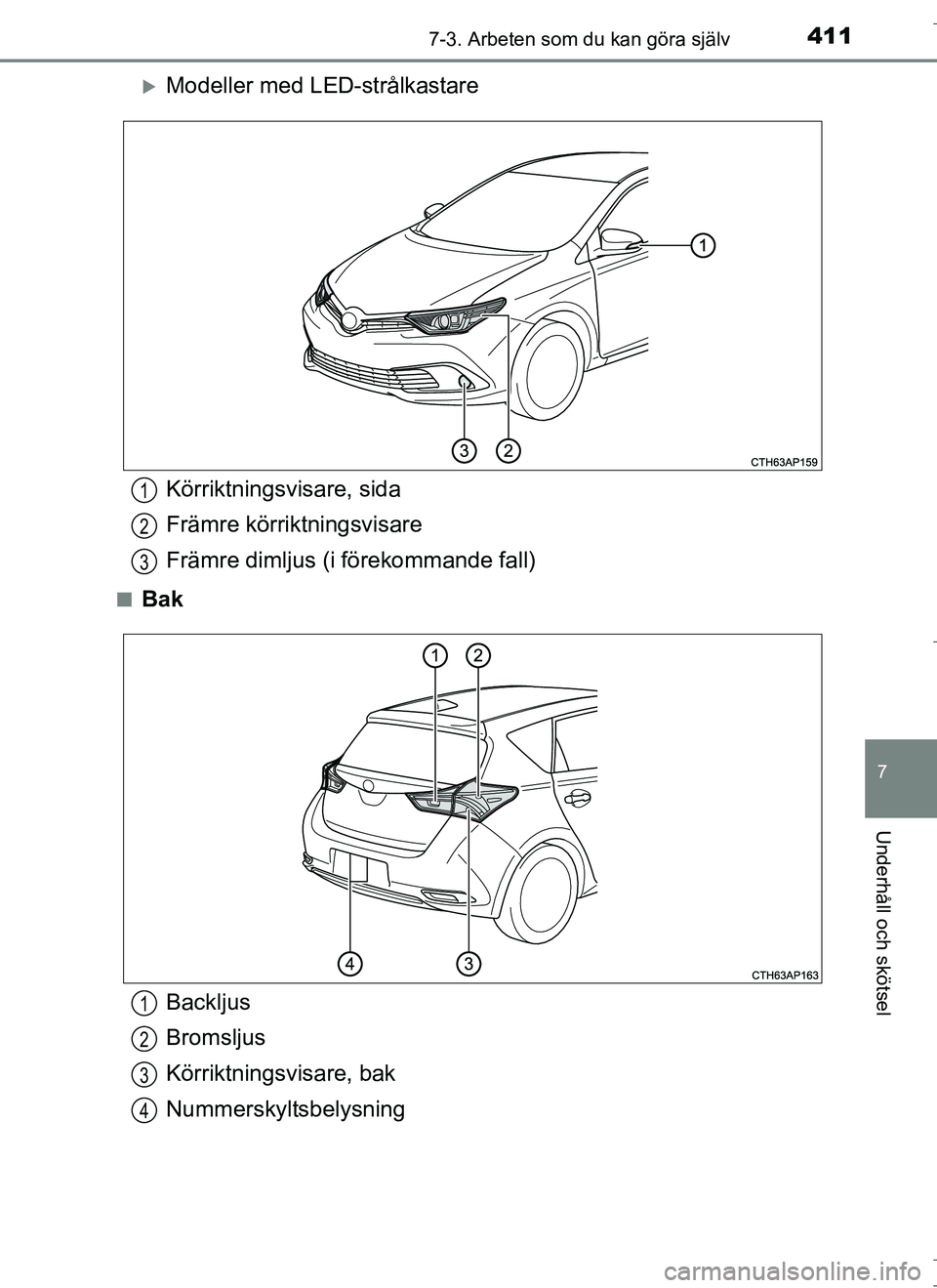

Modeller med LED-strålkastare
nBak
Körriktningsvisare, sida
Främre körriktningsvisare
Främre dimljus (i förekommande fall)1
2
3
Backljus
Bromsljus
Körriktningsvisare, bak
Nummerskyltsbelysning1
2
3
4
OM12L07SE_Auris_HV.book Page 411 Tuesday, September 20, 2016 12:19 PM

4127-3. Arbeten som du kan göra själv
OM12L07SEn
Strålkastare (modeller
med halogenstrålkastare)
Lossa fästklämman. Vrid
påfyllningsöppningen för
spolarvätskan och dra ut
den. (Endast vid byte av
glödlampa på höger sida.)
Ta bort locket.
Vrid glödlampan moturs och
ta bort den.
Lossa anslutningsdonet samti-
digt som du trycker på spärren.
Byte av glödlampor
1
2
3
4
OM12L07SE_Auris_HV.book Page 412 Tuesday, September 20, 2016 12:19 PM

4137-3. Arbeten som du kan göra själv
OM12L07SE
7
Underhåll och skötsel
Ersätt glödlampan och mon-
tera lamphållaren.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid och säkra lamphållaren.
Skaka lamphållaren försiktigt för
att kontrollera att den inte är lös,
tänd strålkastarna en gång och
gör en visuell kontroll att inget
ljus läcker igenom fattningen.
Montera skyddet.
Se till att skyddet är monterat på
säkert sätt genom att rikta in den
utskjutande delen (A) mot mitten
av ytan (B) som bilden visar,
tryck in lockets ytterkanter
ordentligt.
Montera påfyllningsöppningen
för spolarvätskan genom att
föra in och vrida den. Montera
fästklämman. (Endast vid byte
av glödlampa på höger sida.)
5
6
AB
7
8
OM12L07SE_Auris_HV.book Page 413 Tuesday, September 20, 2016 12:19 PM

4147-3. Arbeten som du kan göra själv
OM12L07SEn

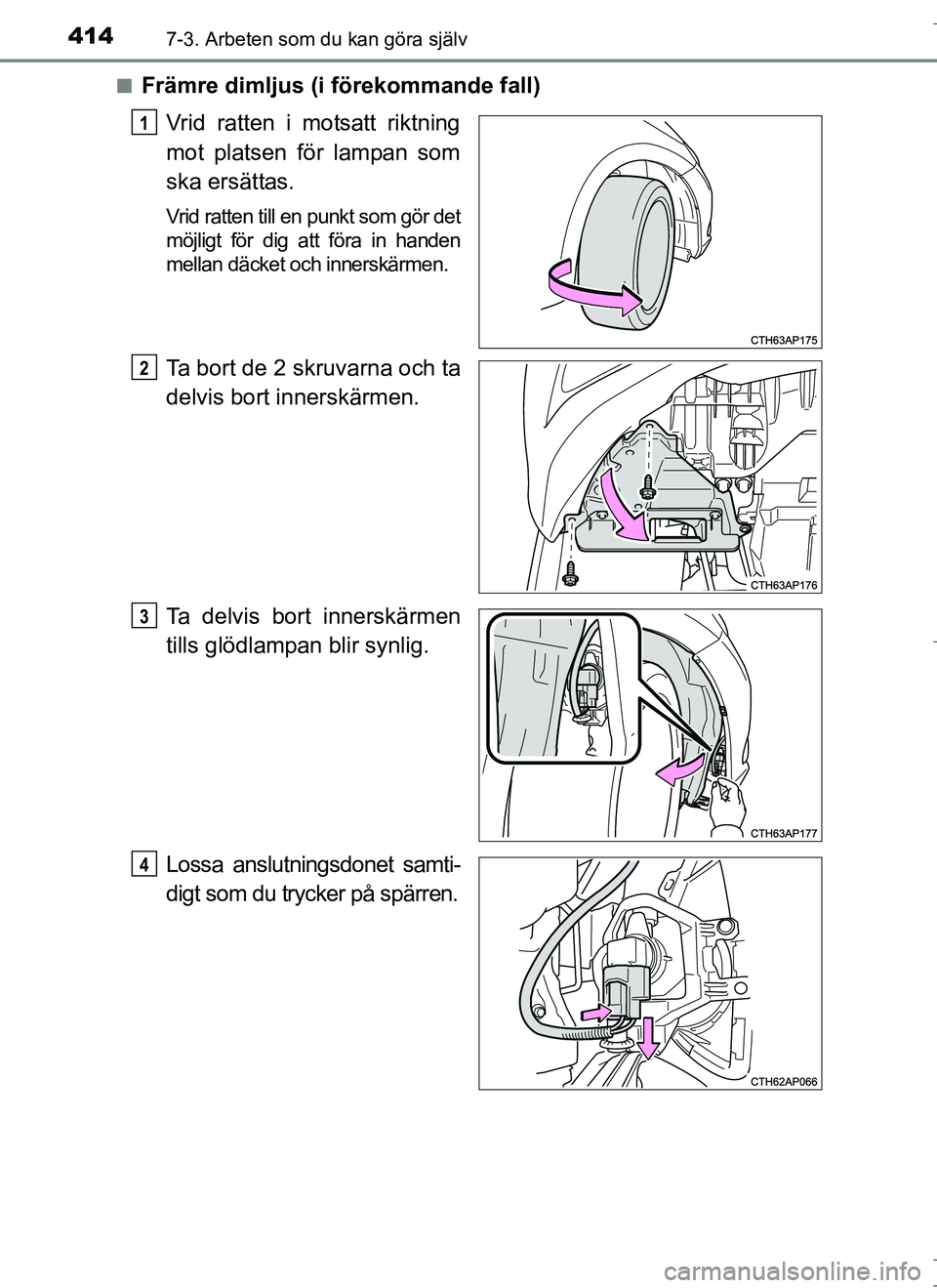

Främre dimljus (i förekommande fall)
Vrid ratten i motsatt riktning
mot platsen för lampan som
ska ersättas.
Vrid ratten till en punkt som gör det
möjligt för dig att föra in handen
mellan däcket och innerskärmen.
Ta bort de 2 skruvarna och ta
delvis bort innerskärmen.
Ta delvis bort innerskärmen
tills glödlampan blir synlig.
Lossa anslutningsdonet samti-
digt som du trycker på spärren.
1
2
3
4
OM12L07SE_Auris_HV.book Page 414 Tuesday, September 20, 2016 12:19 PM

4157-3. Arbeten som du kan göra själv
OM12L07SE
7
Underhåll och skötsel

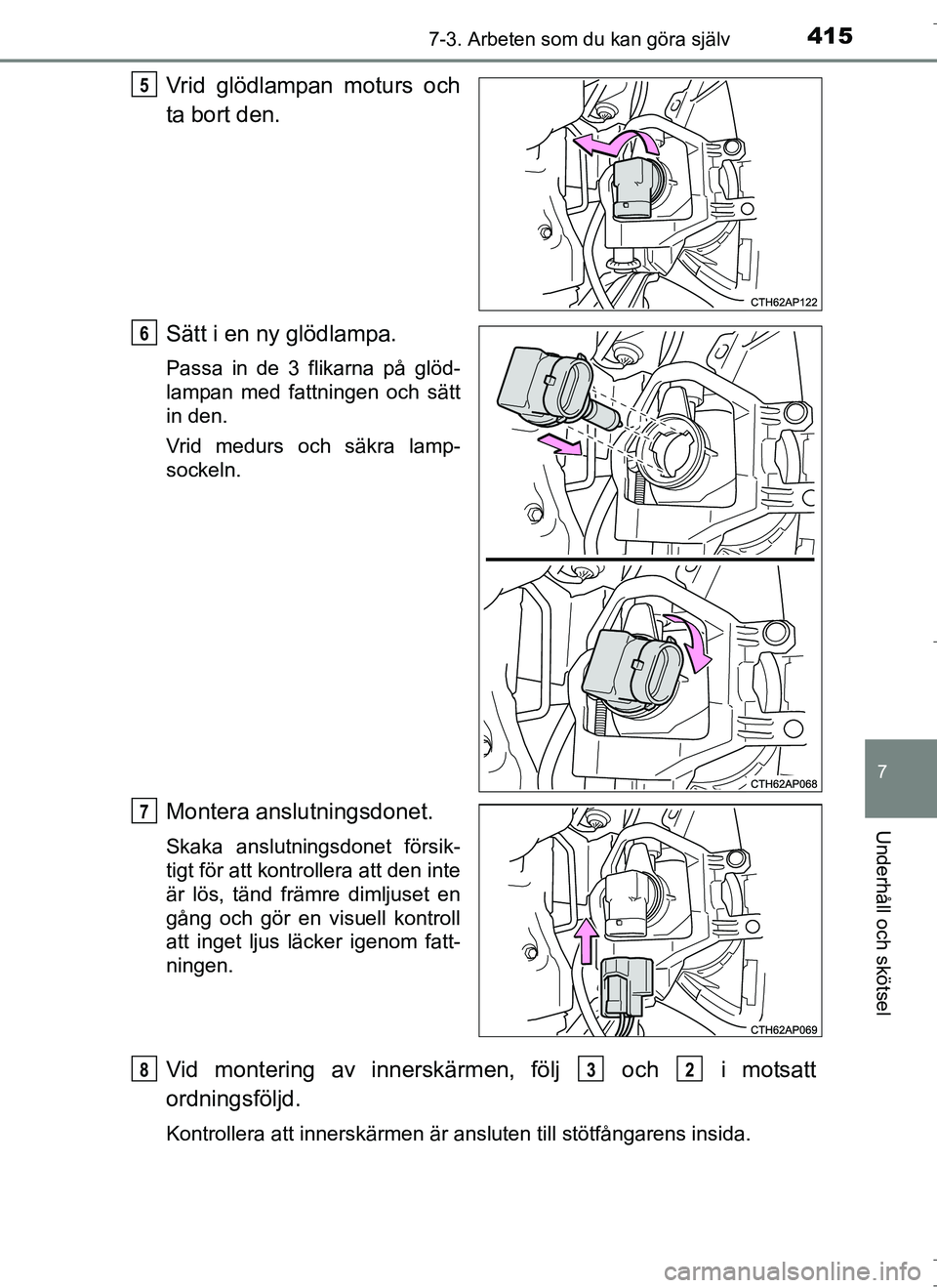

Vrid glödlampan moturs och
ta bort den.
Sätt i en ny glödlampa.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid medurs och säkra lamp-
sockeln.
Montera anslutningsdonet.
Skaka anslutningsdonet försik-
tigt för att kontrollera att den inte
är lös, tänd främre dimljuset en
gång och gör en visuell kontroll
att inget ljus läcker igenom fatt-
ningen.
Vid montering av innerskärmen, följ och i motsatt
ordningsföljd.
Kontrollera att innerskärmen är ansluten till stötfångarens insida.
5
6
7
832
OM12L07SE_Auris_HV.book Page 415 Tuesday, September 20, 2016 12:19 PM

4167-3. Arbeten som du kan göra själv
OM12L07SEn
Körriktningsvisare, fram
Lossa fästklämman. Vrid
påfyllningsöppningen för
spolarvätskan och dra ut
den. (Endast vid byte av
glödlampa på höger sida.)
Vrid lamphållaren moturs.
Ta bort glödlampan.
Vid montering av glödlampan, följ och i motsatt ordnings-
följd.
Montera påfyllningsöppningen
för spolarvätskan genom att
föra in och vrida den. Montera
fästklämman. (Endast vid byte
av glödlampa på höger sida.)
1
2
3
432
5
OM12L07SE_Auris_HV.book Page 416 Tuesday, September 20, 2016 12:19 PM

4177-3. Arbeten som du kan göra själv
OM12L07SE
7
Underhåll och skötsel

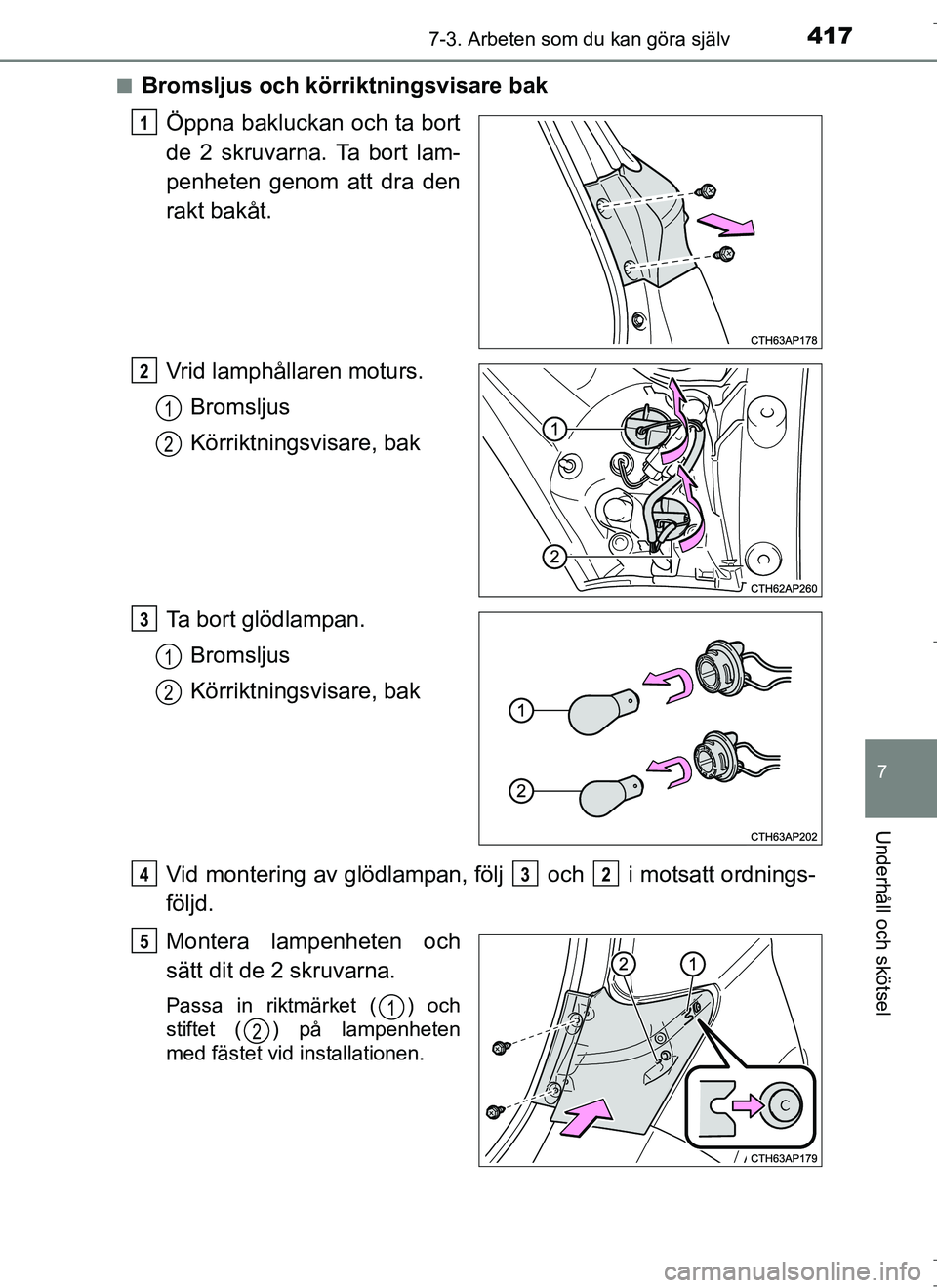

nBromsljus och körriktningsvisare bakÖppna bakluckan och ta bort
de 2 skruvarna. Ta bort lam-
penheten genom att dra den
rakt bakåt.
Vrid lamphållaren moturs.Bromsljus
Körriktningsvisare, bak
Ta bort glödlampan. Bromsljus
Körriktningsvisare, bak
Vid montering av glödlampan, följ och i motsatt ordnings-
följd.
Montera lampenheten och
sätt dit de 2 skruvarna.
Passa in riktmärket ( ) och
stiftet ( ) på lampenheten
med fästet vid installationen.
1
2
1
2
3
1
2
432
5
1
2
OM12L07SE_Auris_HV.book Page 417 Tuesday, September 20, 2016 12:19 PM

4187-3. Arbeten som du kan göra själv
OM12L07SEn

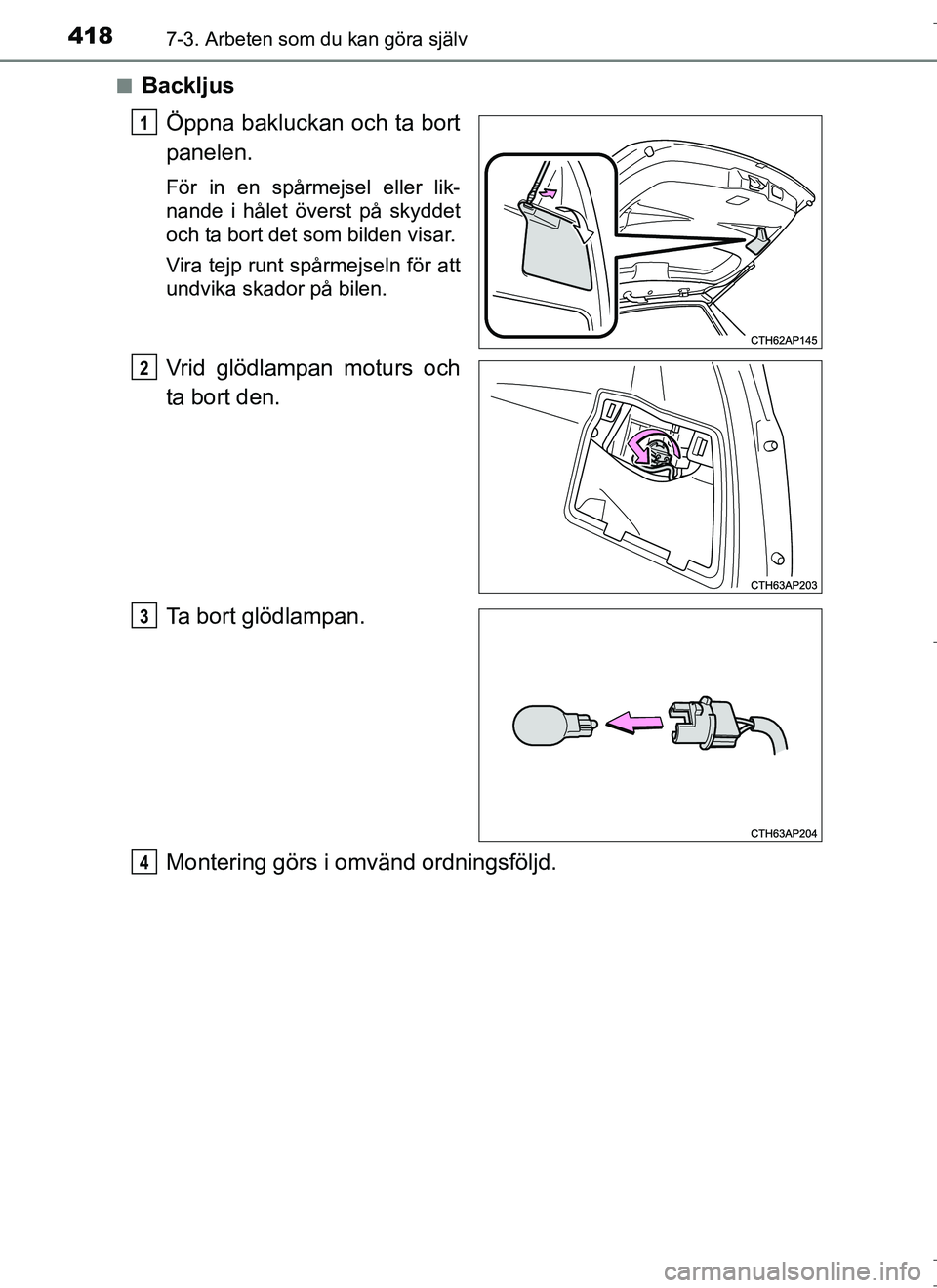

Backljus
Öppna bakluckan och ta bort
panelen.
För in en spårmejsel eller lik-
nande i hålet överst på skyddet
och ta bort det som bilden visar.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Vrid glödlampan moturs och
ta bort den.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
4
OM12L07SE_Auris_HV.book Page 418 Tuesday, September 20, 2016 12:19 PM

4197-3. Arbeten som du kan göra själv
OM12L07SE
7
Underhåll och skötsel

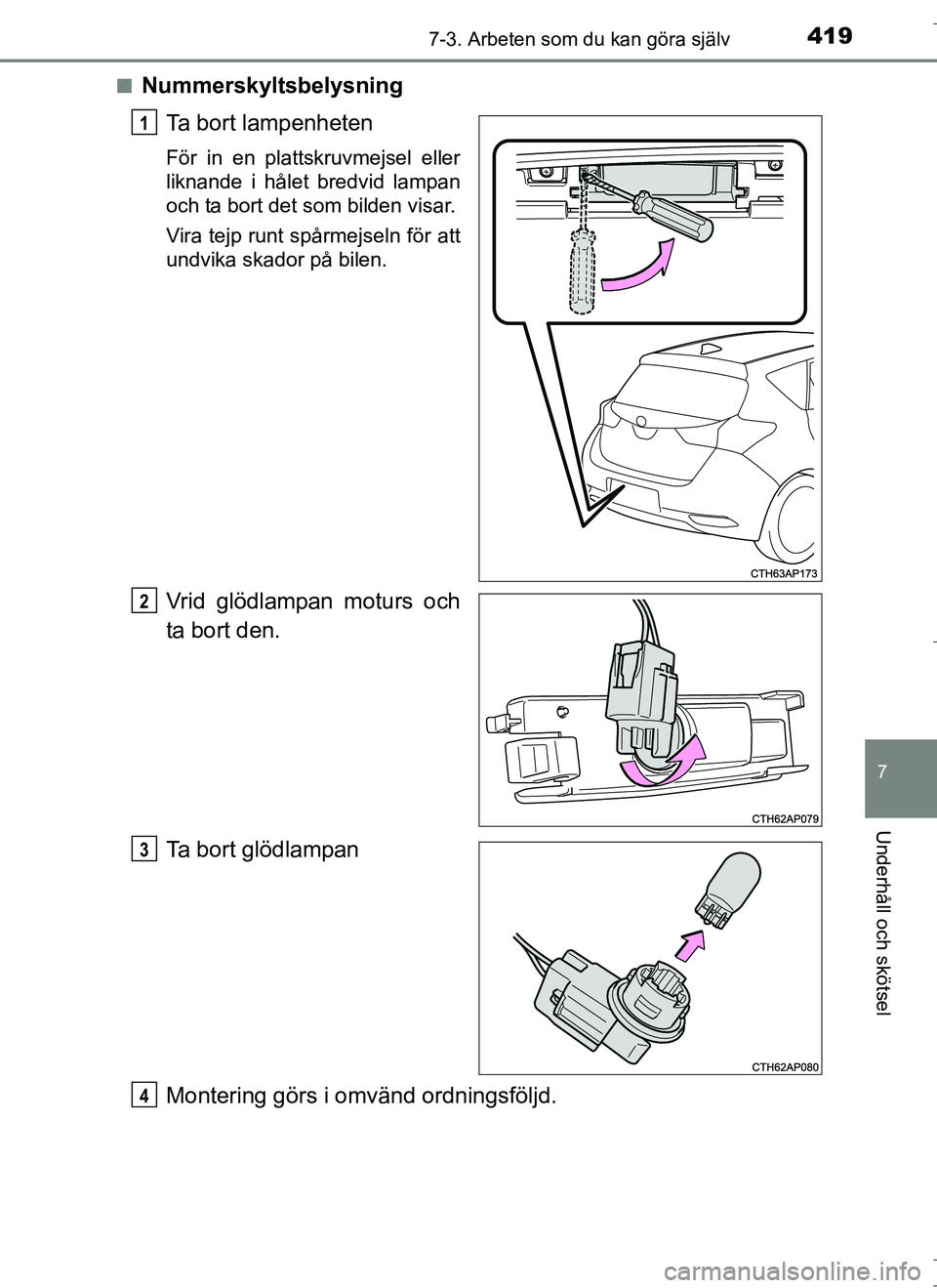

nNummerskyltsbelysningTa bort lampenheten
För in en plattskruvmejsel eller
liknande i hålet bredvid lampan
och ta bort det som bilden visar.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Vrid glödlampan moturs och
ta bort den.
Ta bort glödlampan
Montering görs i omvänd ordningsföljd.
1
2
3
4
OM12L07SE_Auris_HV.book Page 419 Tuesday, September 20, 2016 12:19 PM

4207-3. Arbeten som du kan göra själv
OM12L07SEn
Körriktningsvisare, sida
Ta bort skyddet
Sätt in spårmejseln och för den
längs sidoblinkers.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Tryck på de 2 klämmorna
och ta bort glödlampan till
sidoblinkers från kåpan.
Ta bort uttaget från kåpan till
sidoblinkers.
Ta bort glödlampan.
1
2
3
4
