TOYOTA AURIS HYBRID 2017 Bruksanvisningar (in Swedish)

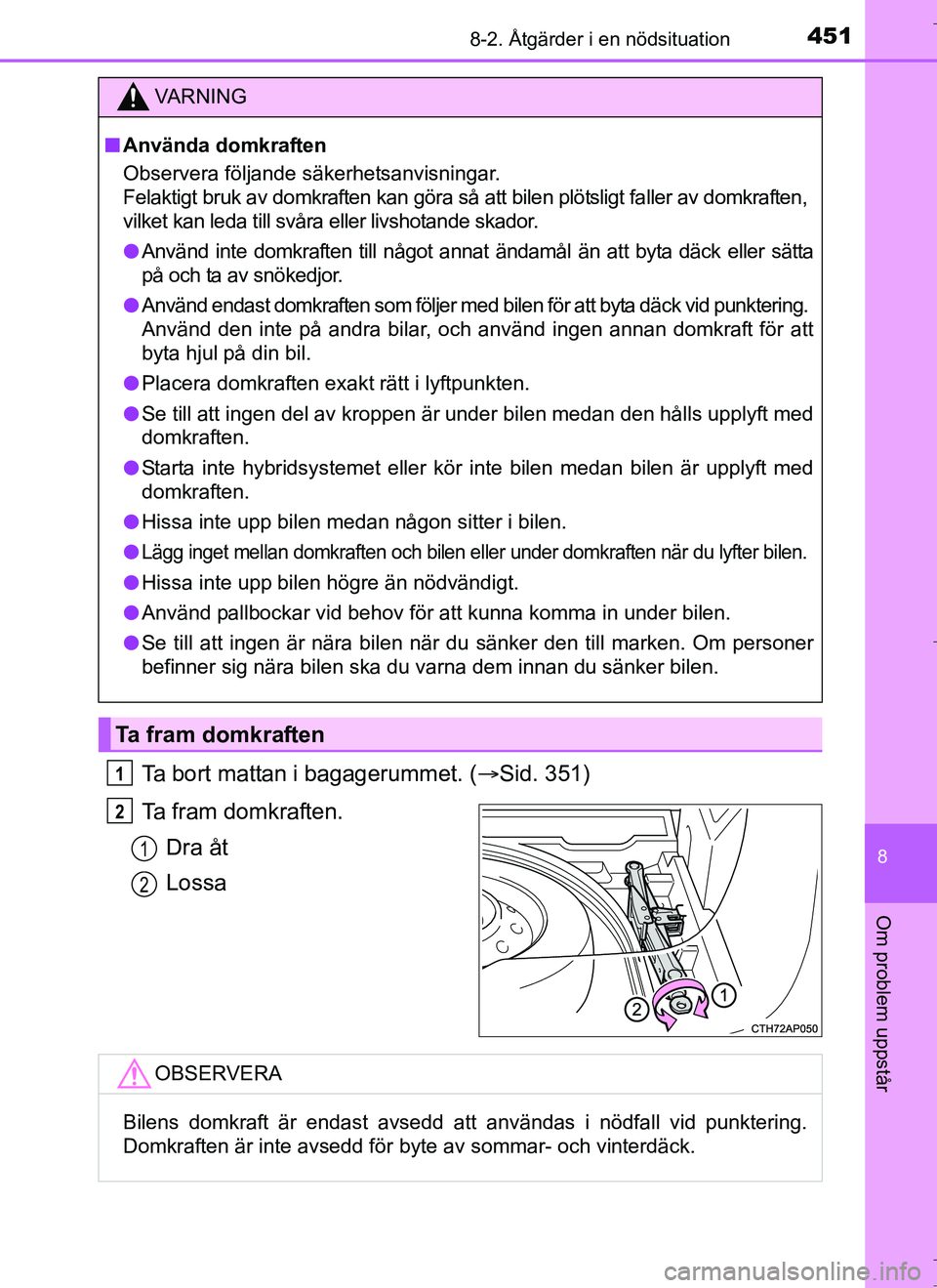

4518-2. Åtgärder i en nödsituation
OM12L07SE
8
Om problem uppstår
Ta bort mattan i bagagerummet. (Sid. 351)
Ta fram domkraften. Dra åt
Lossa
VA R N I N G
nAnvända domkraften
Observera följande säkerhetsanvisningar.
Felaktigt bruk av domkraften kan göra så att bilen plötsligt faller av domkraften,
vilket kan leda till svåra eller livshotande skador.
l Använd inte domkraften till något annat ändamål än att byta däck eller sätta
på och ta av snökedjor.
l Använd endast domkraften som följer med bilen för att byta däck vid punktering.
Använd den inte på andra bilar, och använd ingen annan domkraft för att
byta hjul på din bil.
l Placera domkraften exakt rätt i lyftpunkten.
l Se till att ingen del av kroppen är under bilen medan den hålls upplyft med
domkraften.
l Starta inte hybridsystemet eller kör inte bilen medan bilen är upplyft med
domkraften.
l Hissa inte upp bilen medan någon sitter i bilen.
l
Lägg inget mellan domkraften och bilen eller under domkraften när du lyfter bilen.
l Hissa inte upp bilen högre än nödvändigt.
l Använd pallbockar vid behov för att kunna komma in under bilen.
l Se till att ingen är nära bilen när du sänker den till marken. Om personer
befinner sig nära bilen ska du varna dem innan du sänker bilen.
Ta fram domkraften
1
2
1
2
OBSERVERA
Bilens domkraft är endast avsedd att användas i nödfall vid punktering.
Domkraften är inte avsedd för byte av sommar- och vinterdäck.
OM12L07SE_Auris_HV.book Page 451 Tuesday, September 20, 2016 12:19 PM

4528-2. Åtgärder i en nödsituation
OM12L07SE

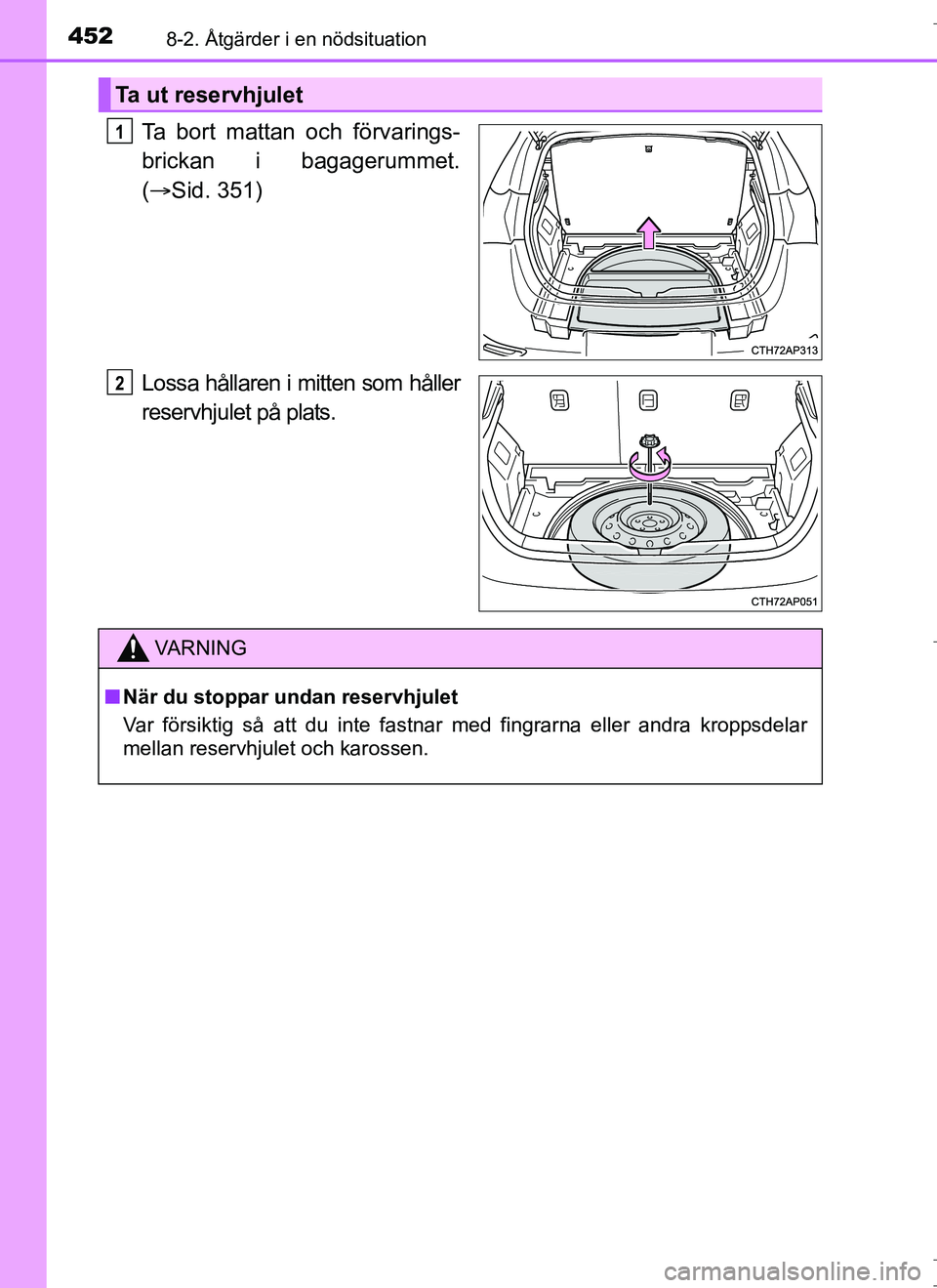

Ta bort mattan och förvarings-
brickan i bagagerummet.
( Sid. 351)
Lossa hållaren i mitten som håller
reservhjulet på plats.
Ta ut reservhjulet
1
2
VA R N I N G
n När du stoppar undan reservhjulet
Var försiktig så att du inte fastnar med fingrarna eller andra kroppsdelar
mellan reservhjulet och karossen.
OM12L07SE_Auris_HV.book Page 452 Tuesday, September 20, 2016 12:19 PM

4538-2. Åtgärder i en nödsituation
OM12L07SE
8
Om problem uppstår

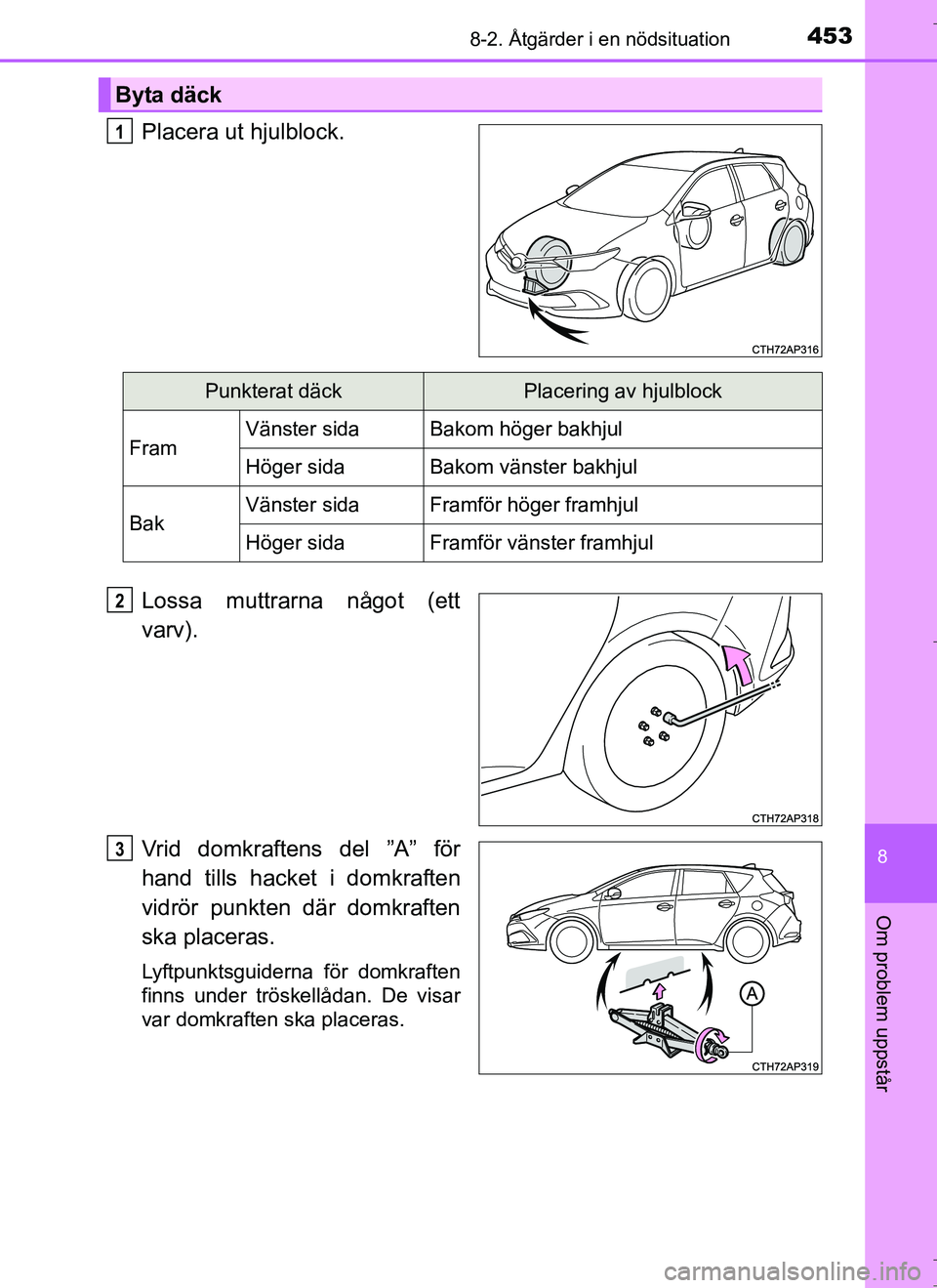

Placera ut hjulblock.
Lossa muttrarna något (ett
varv).
Vrid domkraftens del ”A” för
hand tills hacket i domkraften
vidrör punkten där domkraften
ska placeras.
Lyftpunktsguiderna för domkraften
finns under tröskellådan. De visar
var domkraften ska placeras.
Byta däck
1
Punkterat däckPlacering av hjulblock
FramVänster sidaBakom höger bakhjul
Höger sidaBakom vänster bakhjul
BakVänster sidaFramför höger framhjul
Höger sidaFramför vänster framhjul
2
3
OM12L07SE_Auris_HV.book Page 453 Tuesday, September 20, 2016 12:19 PM

4548-2. Åtgärder i en nödsituation
OM12L07SE

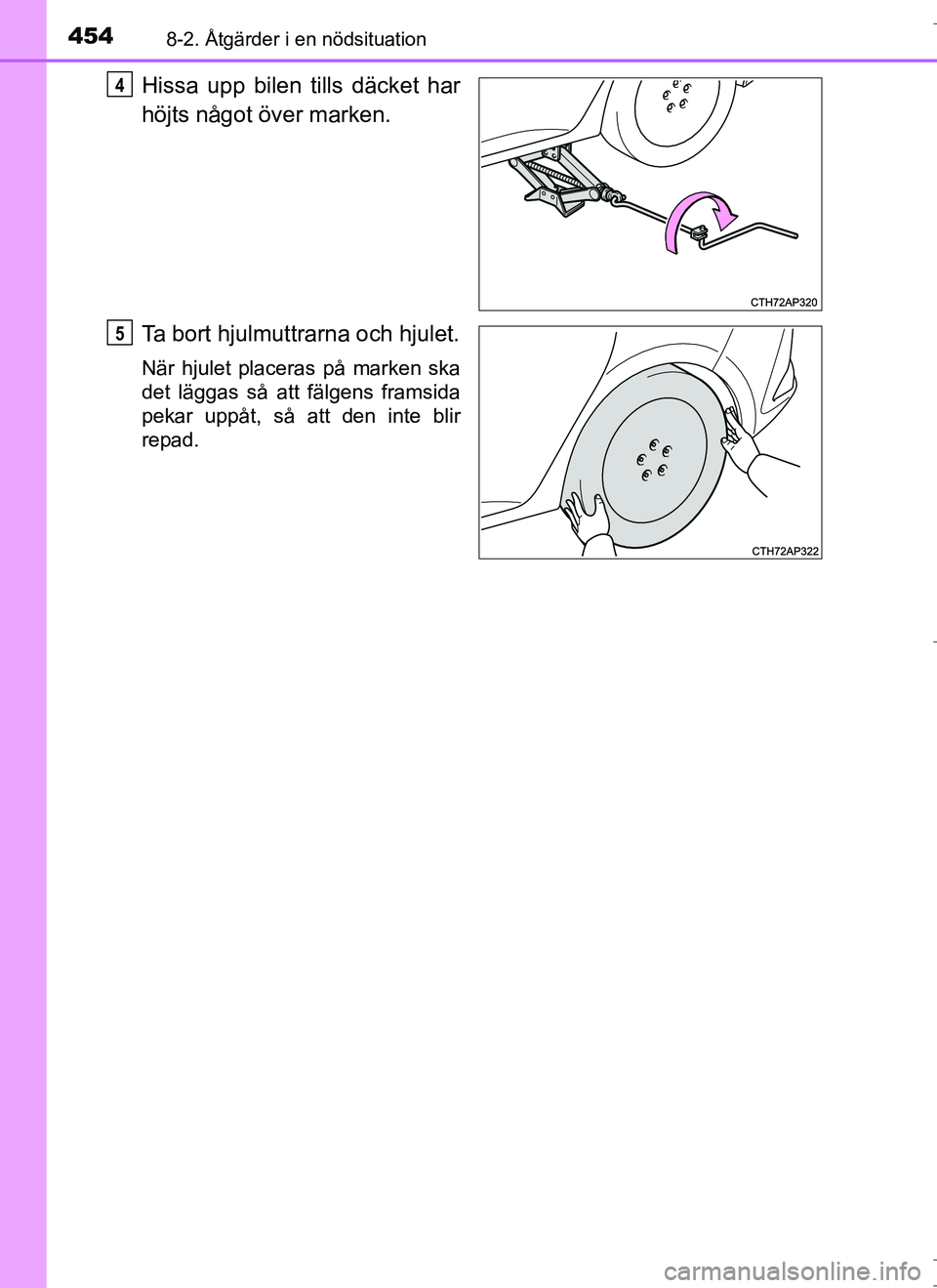

Hissa upp bilen tills däcket har
höjts något över marken.
Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska
det läggas så att fälgens framsida
pekar uppåt, så att den inte blir
repad.
4
5
OM12L07SE_Auris_HV.book Page 454 Tuesday, September 20, 2016 12:19 PM

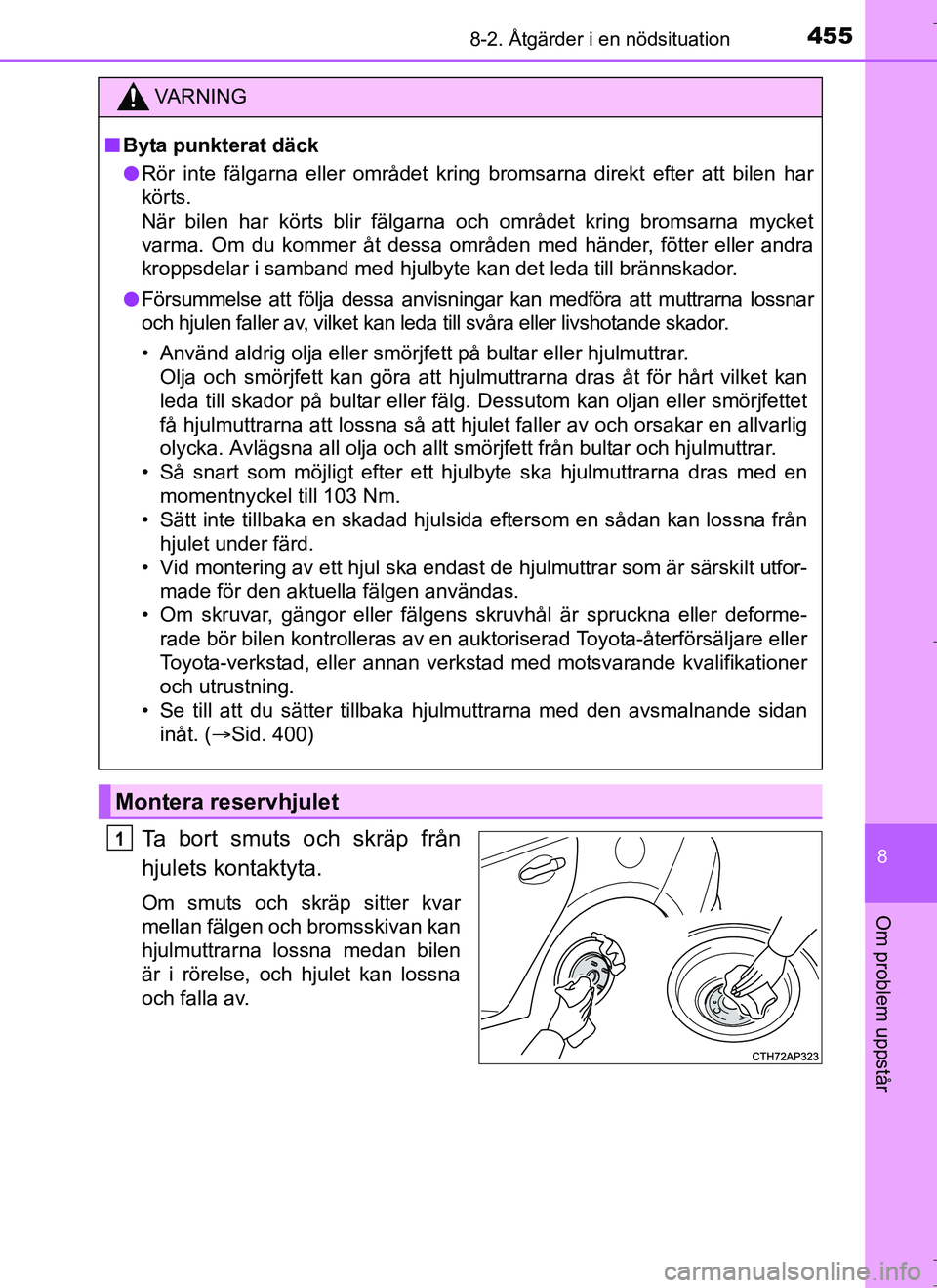

4558-2. Åtgärder i en nödsituation
OM12L07SE
8
Om problem uppstår
Ta bort smuts och skräp från
hjulets kontaktyta.
Om smuts och skräp sitter kvar
mellan fälgen och bromsskivan kan
hjulmuttrarna lossna medan bilen
är i rörelse, och hjulet kan lossna
och falla av.
VA R N I N G
nByta punkterat däck
l Rör inte fälgarna eller området kring bromsarna direkt efter att bilen har
körts.
När bilen har körts blir fälgarna och området kring bromsarna mycket
varma. Om du kommer åt dessa områden med händer, fötter eller andra
kroppsdelar i samband med hjulbyte kan det leda till brännskador.
l Försummelse att följa dessa anvisningar kan medföra att muttrarna lossnar
och hjulen faller av, vilket kan leda till svåra eller livshotande skador.
• Använd aldrig olja eller smörjfett på bultar eller hjulmuttrar.
Olja och smörjfett kan göra att hjulmuttrarna dras åt för hårt vilket kan
leda till skador på bultar eller fälg. Dessutom kan oljan eller smörjfettet
få hjulmuttrarna att lossna så att hjulet faller av och orsakar en allvarlig
olycka. Avlägsna all olja och allt smörjfett från bultar och hjulmuttrar.
• Så snart som möjligt efter ett hjulbyte ska hjulmuttrarna dras med en momentnyckel till 103 Nm.
• Sätt inte tillbaka en skadad hjulsida eftersom en sådan kan lossna från
hjulet under färd.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt utfor- made för den aktuella fälgen användas.
• Om skruvar, gängor eller fälgens skruvhål är spruckna eller deforme- rade bör bilen kontrolleras av en auk toriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
• Se till att du sätter tillbaka hjulmuttrarna med den avsmalnande sidan
inåt. ( Sid. 400)
Montera reservhjulet
1
OM12L07SE_Auris_HV.book Page 455 Tuesday, September 20, 2016 12:19 PM

4568-2. Åtgärder i en nödsituation
OM12L07SE

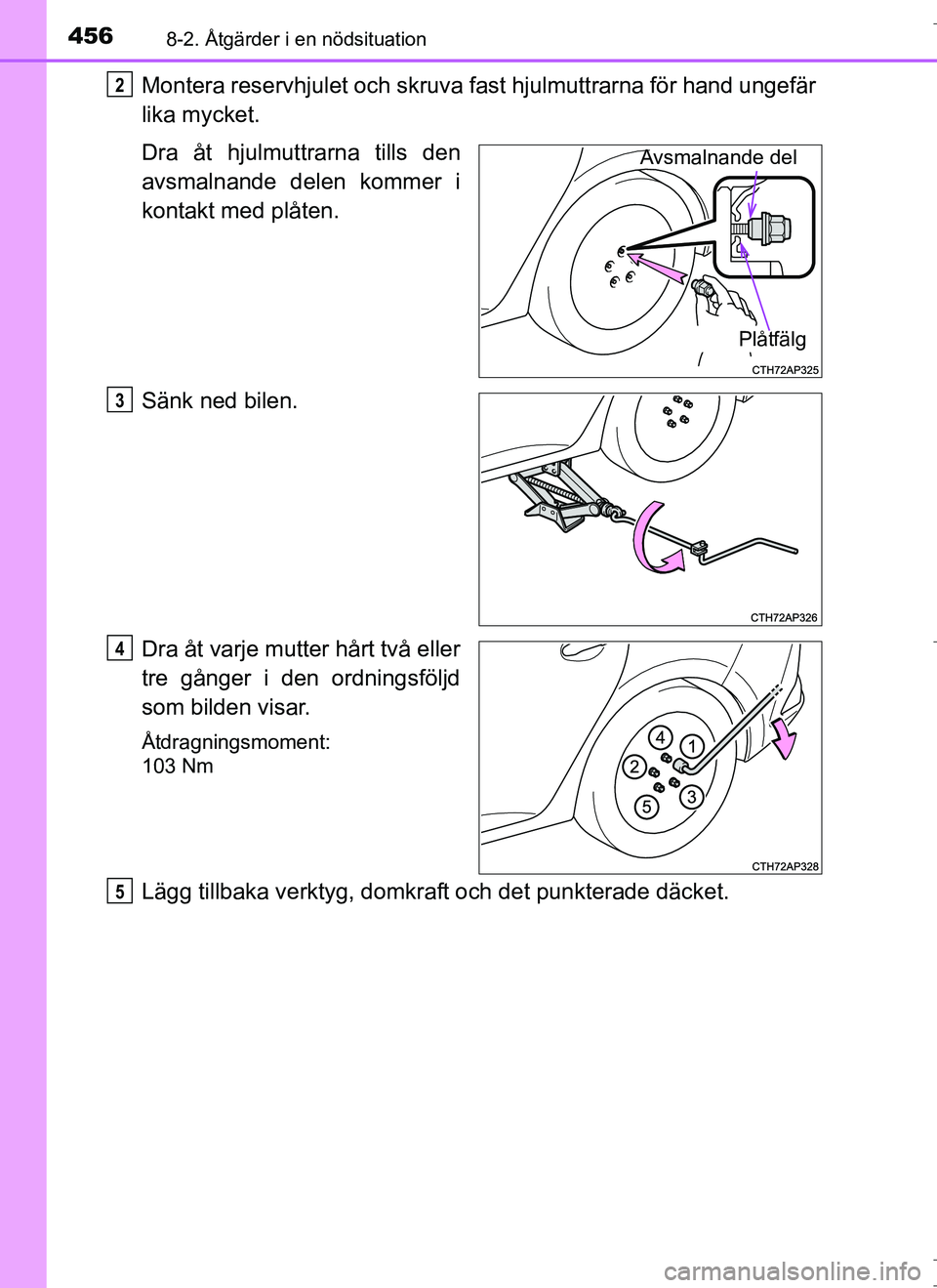

Montera reservhjulet och skruva fast hjulmuttrarna för hand ungefär
lika mycket.
Dra åt hjulmuttrarna tills den
avsmalnande delen kommer i
kontakt med plåten.
Sänk ned bilen.
Dra åt varje mutter hårt två eller
tre gånger i den ordningsföljd
som bilden visar.
Åtdragningsmoment:
103 Nm
Lägg tillbaka verktyg, domkra ft och det punkterade däcket.
2
Avsmalnande del
Plåtfälg
3
4
5
OM12L07SE_Auris_HV.book Page 456 Tuesday, September 20, 2016 12:19 PM

4578-2. Åtgärder i en nödsituation
OM12L07SE
8
Om problem uppstår

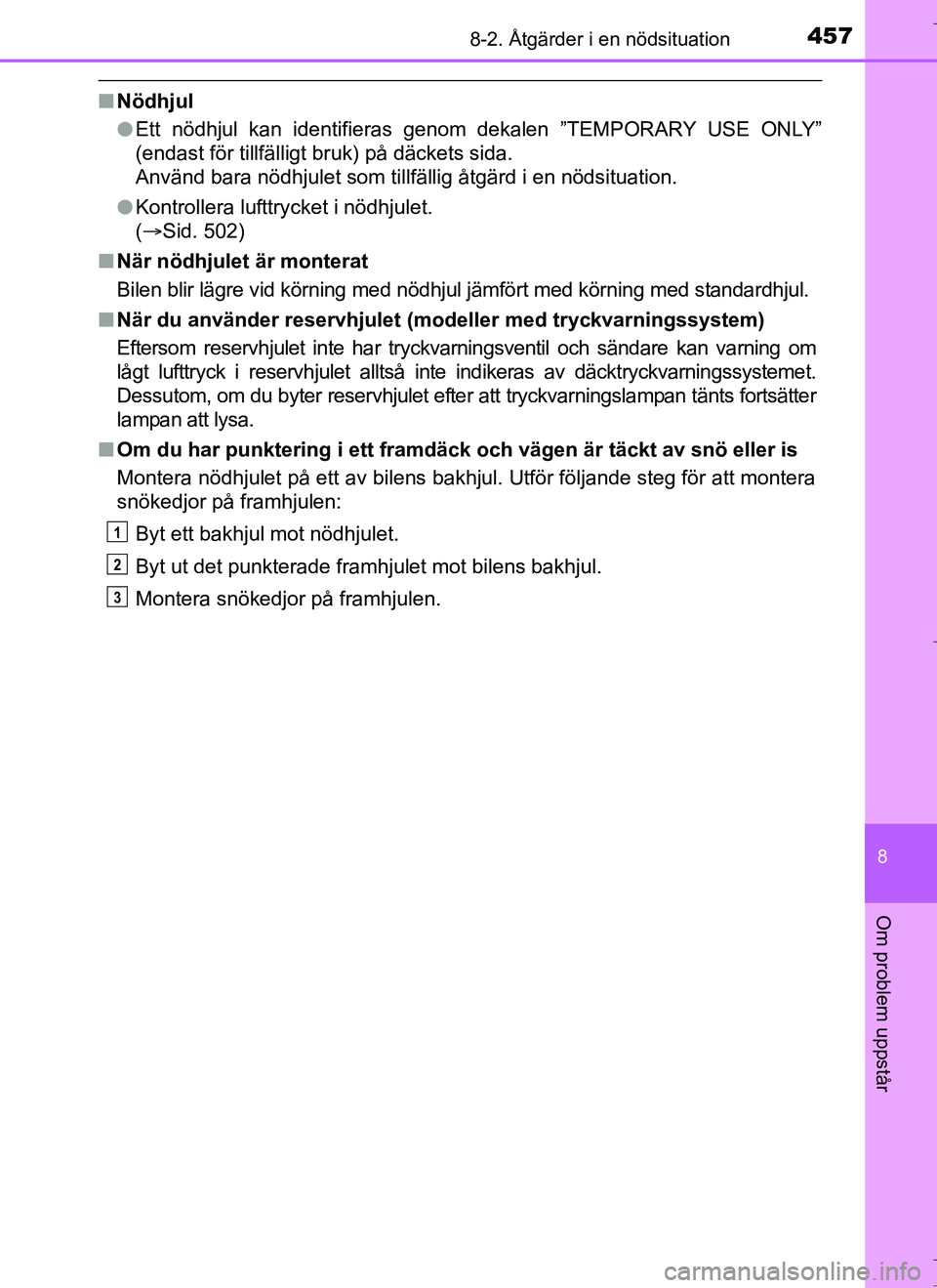

nNödhjul
lEtt nödhjul kan identifieras genom dekalen ”TEMPORARY USE ONLY”
(endast för tillfälligt bruk) på däckets sida.
Använd bara nödhjulet som tillfällig åtgärd i en nödsituation.
l Kontrollera lufttrycket i nödhjulet.
(Sid. 502)
n När nödhjulet är monterat
Bilen blir lägre vid körning med nödhjul jämfört med körning med standardhjul.
n När du använder reservhjulet (modeller med tryckvarningssystem)
Eftersom reservhjulet inte har tryckvarningsventil och sändare kan varning om
lågt lufttryck i reservhjulet alltså inte indikeras av däcktryckvarningssystemet.
Dessutom, om du byter reservhjulet efter att tryckvarningslampan tänts fortsätter
lampan att lysa.
n Om du har punktering i ett framdäck och vägen är täckt av snö eller is
Montera nödhjulet på ett av bilens bakhjul. Utför följande steg för att montera
snökedjor på framhjulen:
Byt ett bakhjul mot nödhjulet.
Byt ut det punkterade framhjulet mot bilens bakhjul.
Montera snökedjor på framhjulen.
1
2
3
OM12L07SE_Auris_HV.book Page 457 Tuesday, September 20, 2016 12:19 PM

4588-2. Åtgärder i en nödsituation
OM12L07SE

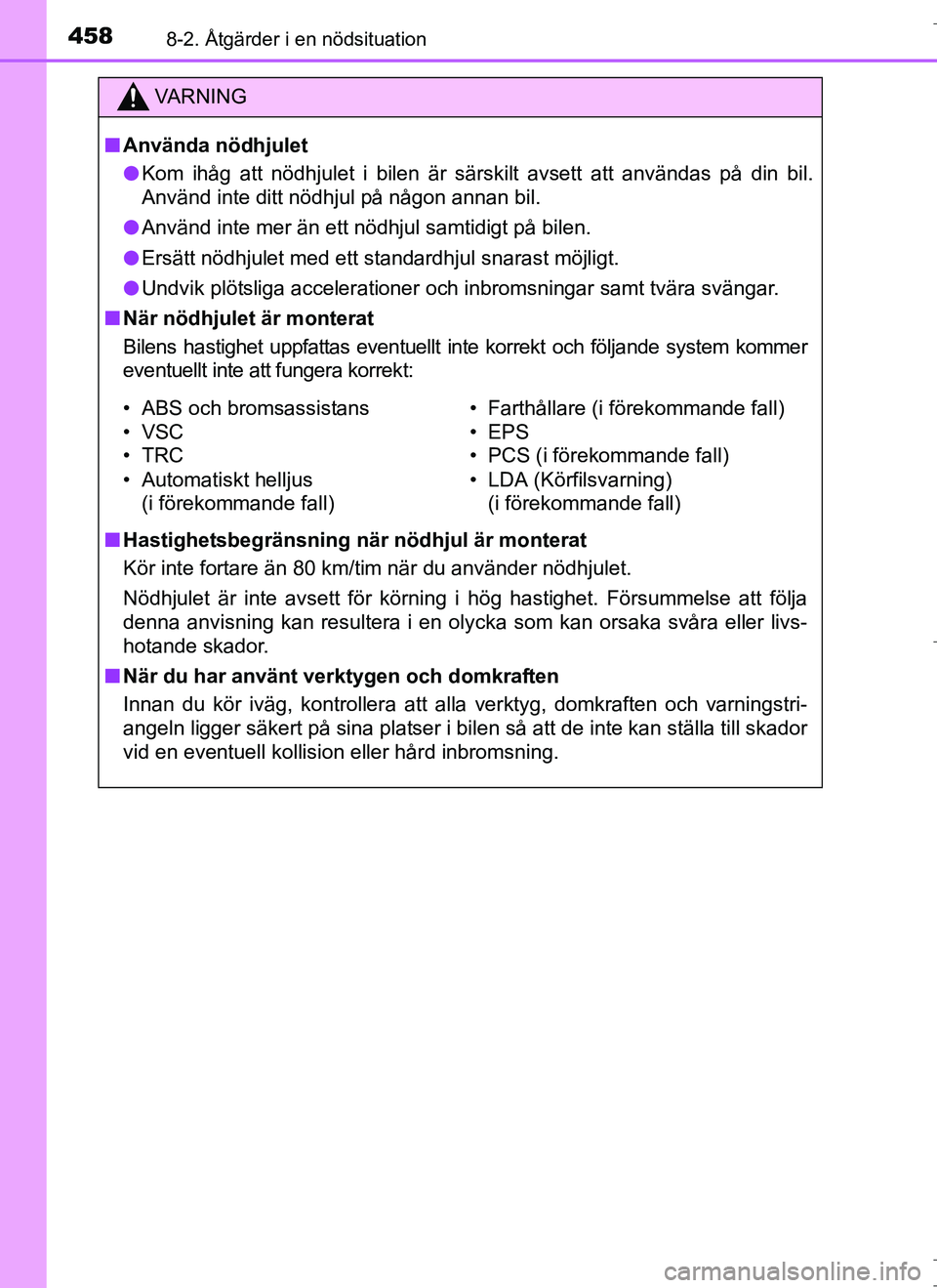

VA R N I N G
nAnvända nödhjulet
l Kom ihåg att nödhjulet i bilen är särskilt avsett att användas på din bil.
Använd inte ditt nödhjul på någon annan bil.
l Använd inte mer än ett nödhjul samtidigt på bilen.
l Ersätt nödhjulet med ett standardhjul snarast möjligt.
l Undvik plötsliga accelerationer och inbromsningar samt tvära svängar.
n När nödhjulet är monterat
Bilens hastighet uppfattas eventuellt inte korrekt och följande system kommer
eventuellt inte att fungera korrekt:
n Hastighetsbegränsning när nödhjul är monterat
Kör inte fortare än 80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en olycka som kan orsaka svåra eller livs-
hotande skador.
n När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i bilen så att de inte kan ställa till skador
vid en eventuell kollision eller hård inbromsning.
• ABS och bromsassistans
•VSC
•TRC
• Automatiskt helljus
(i förekommande fall) • Farthållare (i förekommande fall)
•EPS
• PCS (i förekommande fall)
• LDA (Körfilsvarning)
(i förekommande fall)
OM12L07SE_Auris_HV.book Page 458 Tuesday, September 20, 2016 12:19 PM

4598-2. Åtgärder i en nödsituation
OM12L07SE
8
Om problem uppstår

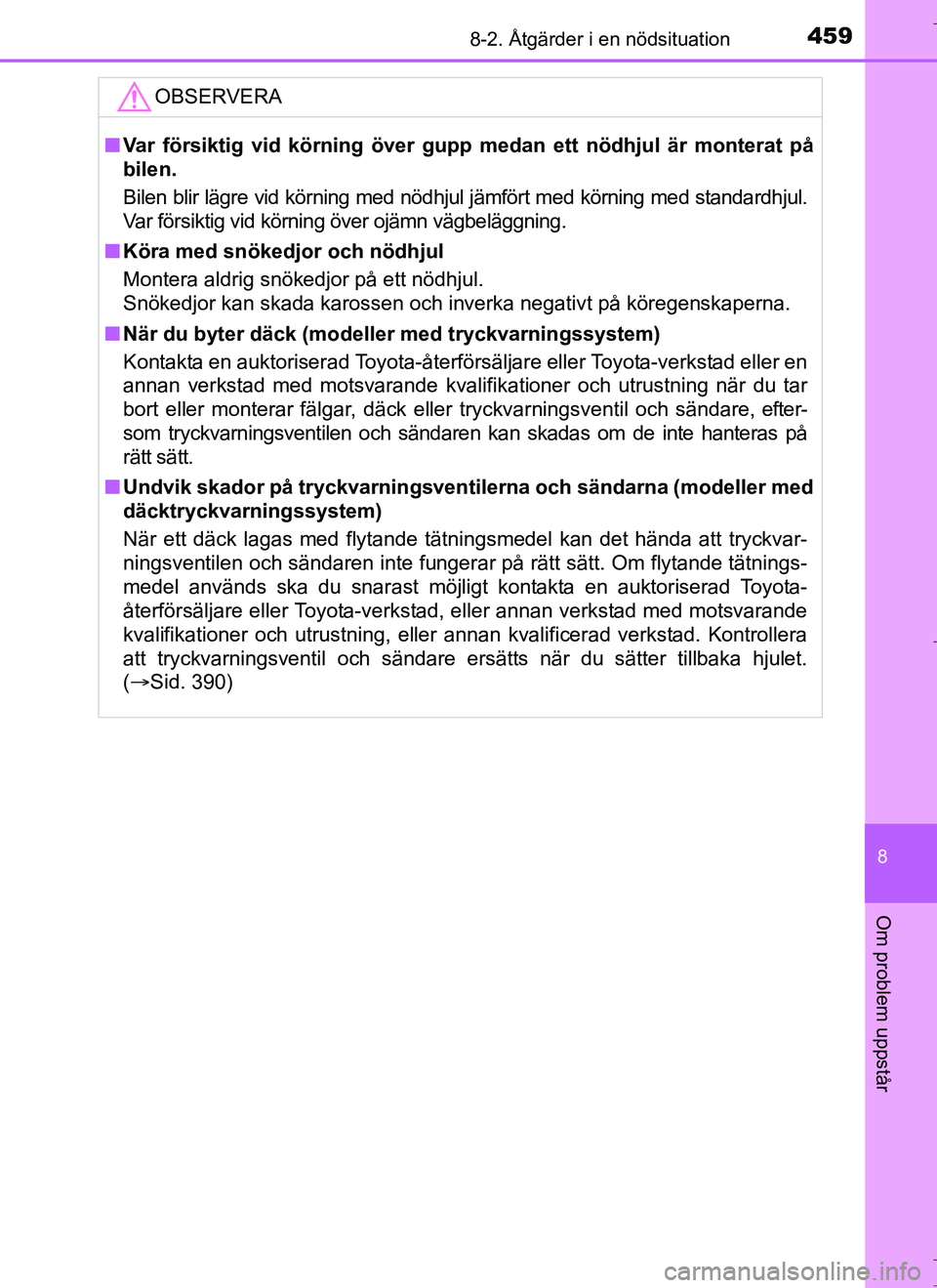

OBSERVERA
nVar försiktig vid körning över gupp medan ett nödhjul är monterat på
bilen.
Bilen blir lägre vid körning med nödhjul jämfört med körning med standardhjul.
Var försiktig vid körning över ojämn vägbeläggning.
n Köra med snökedjor och nödhjul
Montera aldrig snökedjor på ett nödhjul.
Snökedjor kan skada karossen och inverka negativt på köregenskaperna.
n När du byter däck (modeller med tryckvarningssystem)
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller en
annan verkstad med motsvarande kvalifikationer och utrustning när du tar
bort eller monterar fälgar, däck eller tryckvarningsventil och sändare, efter-
som tryckvarningsventilen och sändaren kan skadas om de inte hanteras på
rätt sätt.
n Undvik skador på tryckvarningsventile rna och sändarna (modeller med
däcktryckvarningssystem)
När ett däck lagas med flytande tätningsmedel kan det hända att tryckvar-
ningsventilen och sändaren inte fungerar på rätt sätt. Om flytande tätnings-
medel används ska du snarast möjligt kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning, eller annan kvalificerad verkstad. Kontrollera
att tryckvarningsventil och sändare ersätts när du sätter tillbaka hjulet.
( Sid. 390)
OM12L07SE_Auris_HV.book Page 459 Tuesday, September 20, 2016 12:19 PM

4608-2. Åtgärder i en nödsituation
OM12L07SE

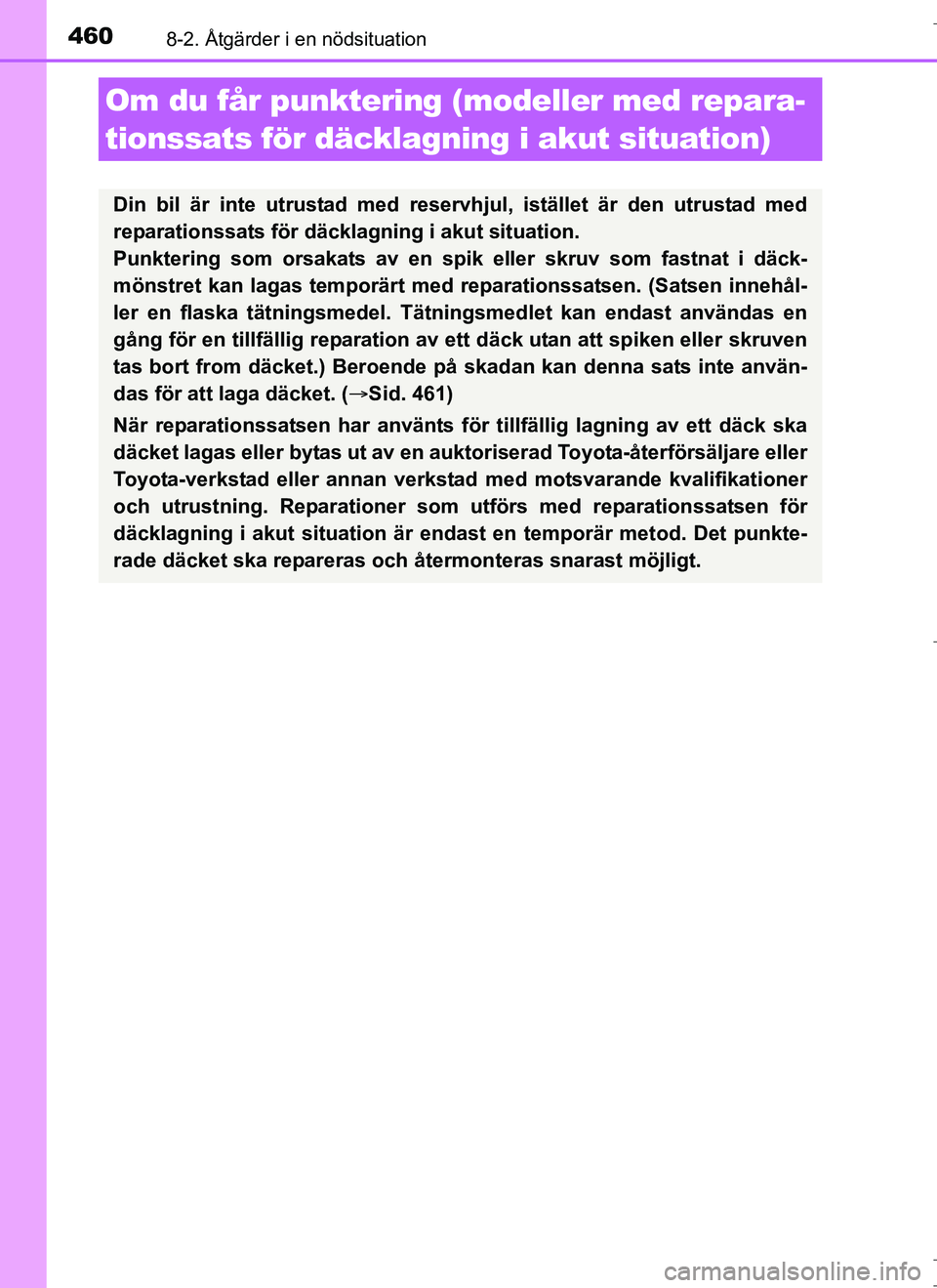

Om du får punktering (modeller med repara-
tionssats för däcklagning i akut situation)
Din bil är inte utrustad med reservhjul, istället är den utrustad med
reparationssats för däcklagning i akut situation.
Punktering som orsakats av en spik eller skruv som fastnat i däck-
mönstret kan lagas temporärt med reparationssatsen. (Satsen innehål-
ler en flaska tätningsmedel. Tätni ngsmedlet kan endast användas en
gång för en tillfällig reparation av ett däck utan att spiken eller skruven
tas bort from däcket.) Beroende på skadan kan denna sats inte använ-
das för att laga däcket. ( Sid. 461)
När reparationssatsen har använts för tillfällig lagning av ett däck ska
däcket lagas eller bytas ut av en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkst ad med motsvarande kvalifikationer
och utrustning. Reparationer som utförs med reparationssatsen för
däcklagning i akut situation är end ast en temporär metod. Det punkte-
rade däcket ska repareras och återmonteras snarast möjligt.
