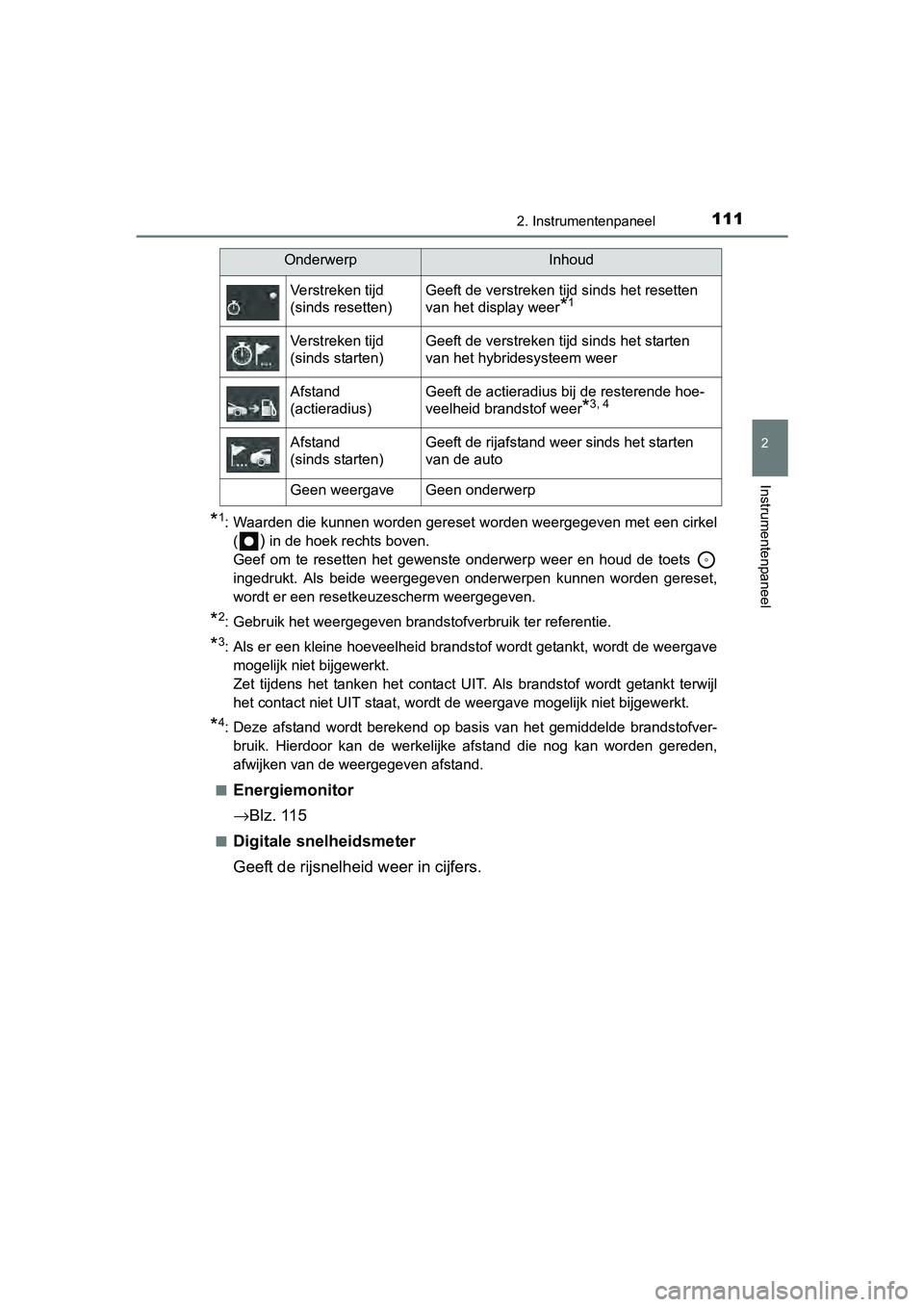

1112. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12L07E)
2
Instrumentenpaneel
*1: Waarden die kunnen worden gereset worden weergegeven met een cirkel(
) in de hoek rechts boven.
Geef om te resetten het gewenste onderwerp weer en houd de toet s
ingedrukt. Als beide weergegeven onderwerpen kunnen worden gere set,
wordt er een resetkeuzescherm weergegeven.
*2: Gebruik het weergegeven brandstofverbruik ter referentie.
*3: Als er een kleine hoeveelheid brandstof wordt getankt, wordt de weergave mogelijk niet bijgewerkt.
Zet tijdens het tanken het contact UIT. Als brandstof wordt get ankt terwijl
het contact niet UIT staat, wordt de weergave mogelijk niet bij gewerkt.
*4: Deze afstand wordt berekend op basis van het gemiddelde brands tofver-
bruik. Hierdoor kan de werkelijke afstand die nog kan worden ge reden,
afwijken van de weergegeven afstand.
■
Energiemonitor
→ Blz. 115
■Digitale snelheidsmeter
Geeft de rijsnelheid weer in cijfers.
Verstreken tijd
(sinds resetten)Geeft de verstreken tijd sinds het resetten
van het display weer
*1
Verstreken tijd
(sinds starten)Geeft de verstreken tijd sinds het starten
van het hybridesysteem weer
Afstand
(actieradius)Geeft de actieradius bij de resterende hoe-
veelheid brandstof weer
*3, 4
Afstand
(sinds starten)Geeft de rijafstand weer sinds het starten
van de auto
Geen weergaveGeen onderwerp
OnderwerpInhoud
AURIS_HV_OM_Europe_OM12L07E.b ook Page 111 Monday, October 24, 2016 4:06 PM

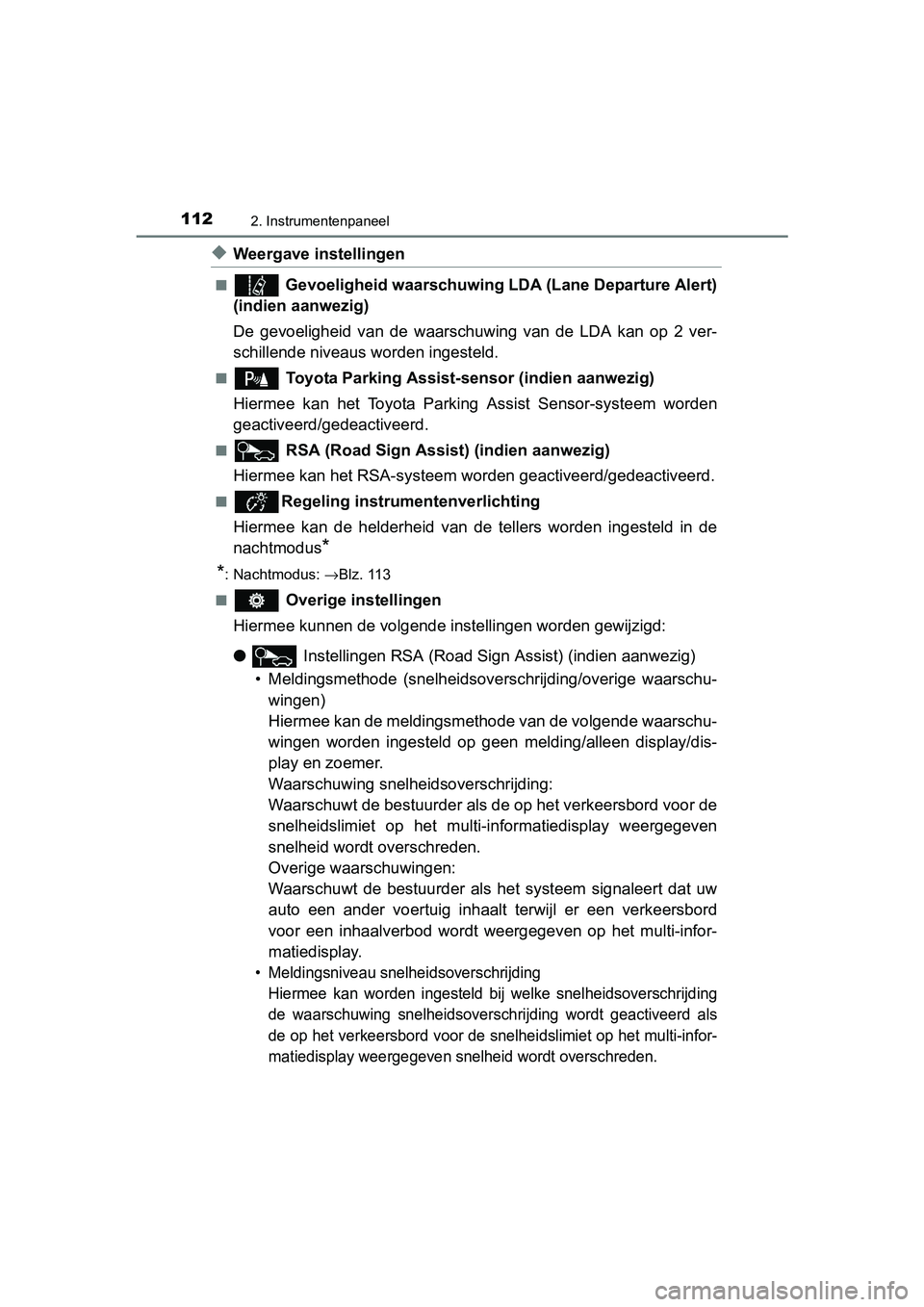

1122. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12L07E)
◆Weergave instellingen
■ Gevoeligheid waarschuwing LDA (Lane Departure Alert)
(indien aanwezig)
De gevoeligheid van de waarschuwing van de LDA kan op 2 ver-
schillende niveaus worden ingesteld.
■ Toyota Parking Assist-sensor (indien aanwezig)
Hiermee kan het Toyota Parking Assist Sensor-systeem worden
geactiveerd/gedeactiveerd.
■ RSA (Road Sign Assi st) (indien aanwezig)
Hiermee kan het RSA-s ysteem worden geactiveerd/gedeactiveerd.
■Regeling instrumentenverlichting
Hiermee kan de helderheid van de tellers worden ingesteld in de
nachtmodus
*
*
: Nachtmodus: →Blz. 113
■
Overige instellingen
Hiermee kunnen de volgende ins tellingen worden gewijzigd:
● Instellingen RSA (Road Sign Assist) (indien aanwezig)
• Meldingsmethode (snelheidsoverschrijding/overige waarschu- wingen)
Hiermee kan de meldingsmethode van de volgende waarschu-
wingen worden ingesteld op geen melding/alleen display/dis-
play en zoemer.
Waarschuwing snelheidsoverschrijding:
Waarschuwt de bestuurder als de op het verkeersbord voor de
snelheidslimiet op het multi-i nformatiedisplay weergegeven
snelheid wordt overschreden.
Overige waarschuwingen:
Waarschuwt de bestuurder als het systeem signaleert dat uw
auto een ander voertu ig inhaalt terwijl er een verkeersbord
voor een inhaalverbod wordt weergegeven op het multi-infor-
matiedisplay.
• Meldingsniveau snelheidsoverschrijding Hiermee kan worden ingesteld b ij welke snelheidsoverschrijding
de waarschuwing snelheidsoverschrijding wordt geactiveerd als
de op het verkeersbord voor de snelheidslimiet op het multi-inf or-
matiedisplay weergegeven snelheid wordt overschreden.
AURIS_HV_OM_Europe_OM12L07E.b ook Page 112 Monday, October 24, 2016 4:06 PM

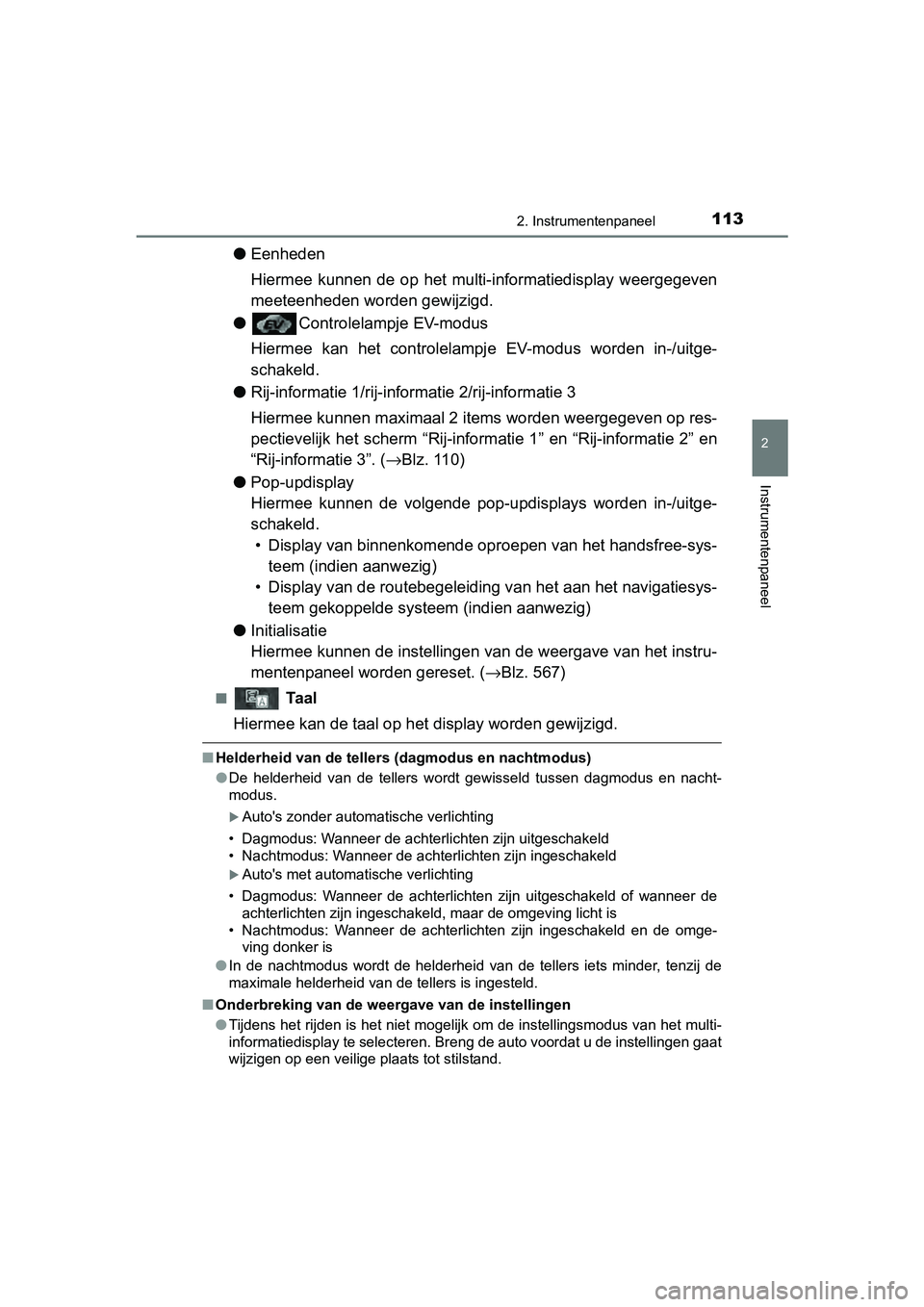

1132. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12L07E)
2
Instrumentenpaneel
●Eenheden
Hiermee kunnen de op het multi-i nformatiedisplay weergegeven
meeteenheden worden gewijzigd.
● Controlelampje EV-modus
Hiermee kan het controlelampj e EV-modus worden in-/uitge-
schakeld.
● Rij-informatie 1/rij-info rmatie 2/rij-informatie 3
Hiermee kunnen maximaal 2 items worden weergegeven op res-
pectievelijk het scherm “Rij-info rmatie 1” en “Rij-informatie 2” en
“Rij-informatie 3”. ( →Blz. 110)
● Pop-updisplay
Hiermee kunnen de volgende pop-updisplays worden in-/uitge-
schakeld.
• Display van binnenkomende opr oepen van het handsfree-sys-
teem (indien aanwezig)
• Display van de routebegeleiding van het aan het navigatiesys- teem gekoppelde systeem (indien aanwezig)
● Initialisatie
Hiermee kunnen de instellingen van de weergave van het instru-
mentenpaneel worden gereset. ( →Blz. 567)
■ Ta a l
Hiermee kan de taal op het display worden gewijzigd.
■Helderheid van de tellers (dagmodus en nachtmodus)
●De helderheid van de tellers wordt gewisseld tussen dagmodus en nacht-
modus.
Auto's zonder automatische verlichting
• Dagmodus: Wanneer de achterlichten zijn uitgeschakeld
• Nachtmodus: Wanneer de achterlichten zijn ingeschakeld
Auto's met automatische verlichting
• Dagmodus: Wanneer de achterlichten zijn uitgeschakeld of wanne er de
achterlichten zijn ingeschakeld, maar de omgeving licht is
• Nachtmodus: Wanneer de achterlichten zijn ingeschakeld en de omge- ving donker is
● In de nachtmodus wordt de helderheid van de tellers iets minder , tenzij de
maximale helderheid van de tellers is ingesteld.
■ Onderbreking van de weergave van de instellingen
●Tijdens het rijden is het niet mogelijk om de instellingsmodus van het multi-
informatiedisplay te selecteren. Breng de auto voordat u de instellingen gaat
wijzigen op een veilige plaats tot stilstand.
AURIS_HV_OM_Europe_OM12L07E.b ook Page 113 Monday, October 24, 2016 4:06 PM

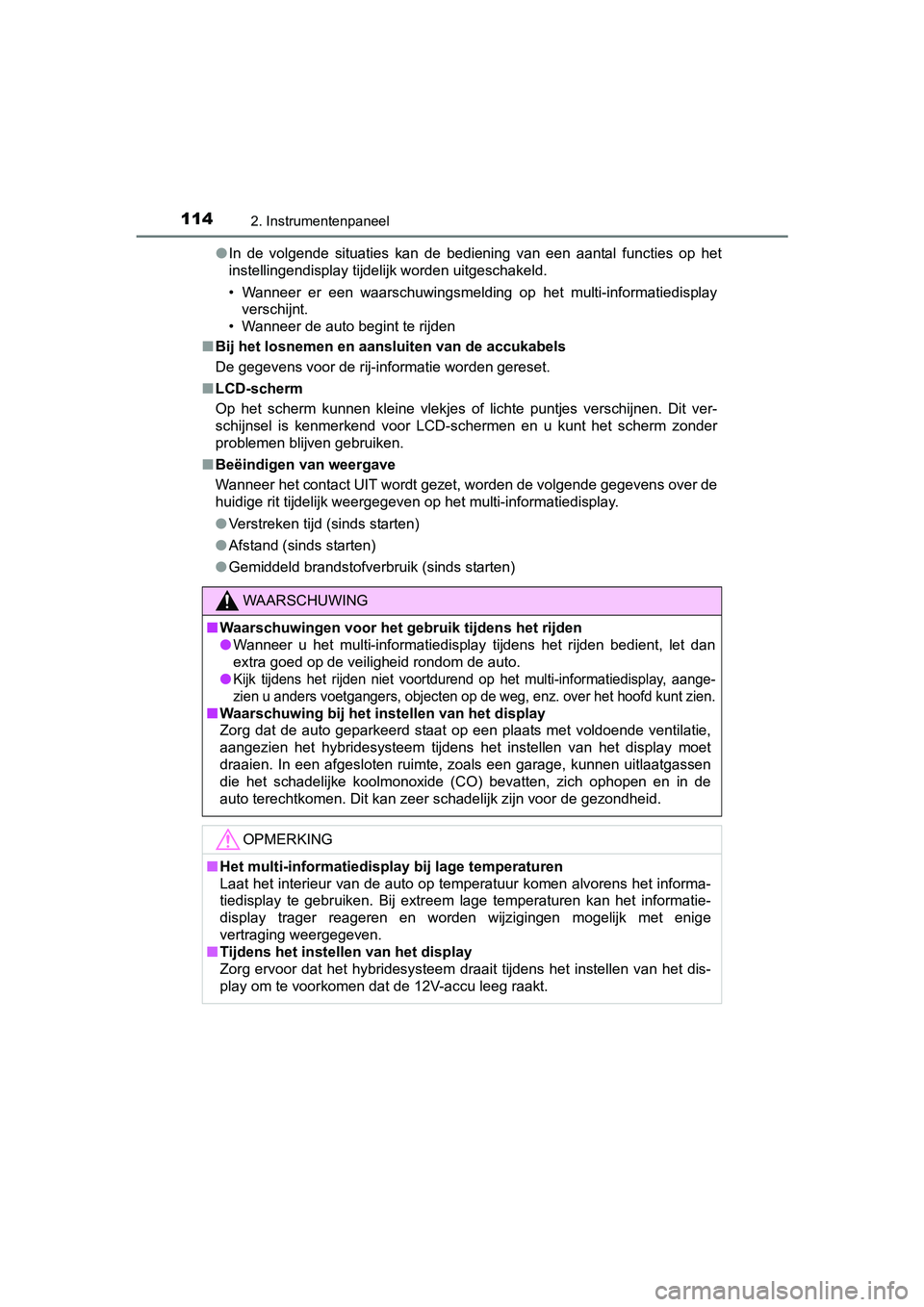

1142. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12L07E)●
In de volgende situaties kan de bediening van een aantal functies op het
instellingendisplay tijdelijk worden uitgeschakeld.
• Wanneer er een waarschuwingsmelding op het multi-informatiedis play
verschijnt.
• Wanneer de auto begint te rijden
■ Bij het losnemen en aansluiten van de accukabels
De gegevens voor de rij-informatie worden gereset.
■ LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte puntjes verschijn en. Dit ver-
schijnsel is kenmerkend voor LCD-schermen en u kunt het scherm zonder
problemen blijven gebruiken.
■ Beëindigen van weergave
Wanneer het contact UIT wordt gezet, worden de volgende gegeven s over de
huidige rit tijdelijk weergegeven op het multi-informatiedispla y.
● Verstreken tijd (sinds starten)
● Afstand (sinds starten)
● Gemiddeld brandstofverbruik (sinds starten)
WAARSCHUWING
■Waarschuwingen voor het g ebruik tijdens het rijden
● Wanneer u het multi-informatiedisplay tijdens het rijden bedien t, let dan
extra goed op de veiligheid rondom de auto.
●
Kijk tijdens het rijden niet voortdurend op het multi-informati edisplay, aange-
zien u anders voetgangers, objecten op de weg, enz. over het ho ofd kunt zien.
■Waarschuwing bij het instellen van het display
Zorg dat de auto geparkeerd staat op een plaats met voldoende v entilatie,
aangezien het hybridesysteem tijdens het instellen van het disp lay moet
draaien. In een afgesloten ruimte, zoals een garage, kunnen uit laatgassen
die het schadelijke koolmonoxide (CO) bevatten, zich ophopen en in de
auto terechtkomen. Dit kan zeer schadelijk zijn voor de gezondh eid.
OPMERKING
■Het multi-informatiedisp lay bij lage temperaturen
Laat het interieur van de auto op temperatuur komen alvorens het informa-
tiedisplay te gebruiken. Bij extreem lage temperaturen kan het informatie-
display trager reageren en worden wijzigingen mogelijk met enig e
vertraging weergegeven.
■ Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem draait tijdens het instellen van het dis-
play om te voorkomen dat de 12V-accu leeg raakt.
AURIS_HV_OM_Europe_OM12L07E.b ook Page 114 Monday, October 24, 2016 4:06 PM

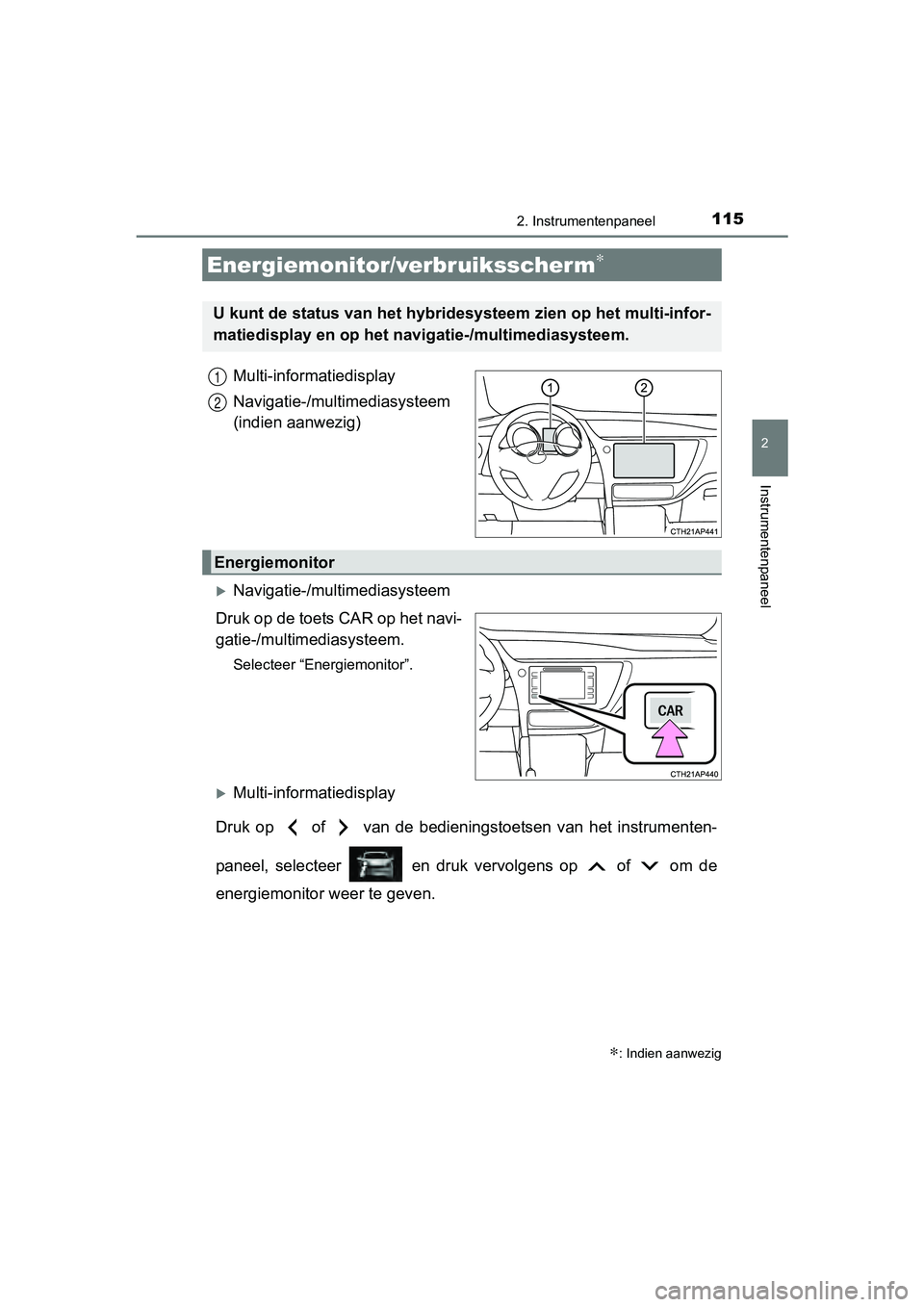

1152. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12L07E)
2
Instrumentenpaneel
Multi-informatiedisplay
Navigatie-/multimediasysteem
(indien aanwezig)
Navigatie-/mul timediasysteem
Druk op de toets CAR op het navi-
gatie-/multimediasysteem.
Selecteer “Energiemonitor”.
Multi-informatiedisplay
Druk op of van de bedieningsto etsen van het instrumenten-
paneel, selecteer en druk vervolgens op of om de
energiemonitor weer te geven.
Energiemonitor/verbruiksscherm∗
∗: Indien aanwezig
U kunt de status van het hybridesysteem zien op het multi-infor -
matiedisplay en op het navi gatie-/multimediasysteem.
1
2
Energiemonitor
AURIS_HV_OM_Europe_OM12L07E.b ook Page 115 Monday, October 24, 2016 4:06 PM

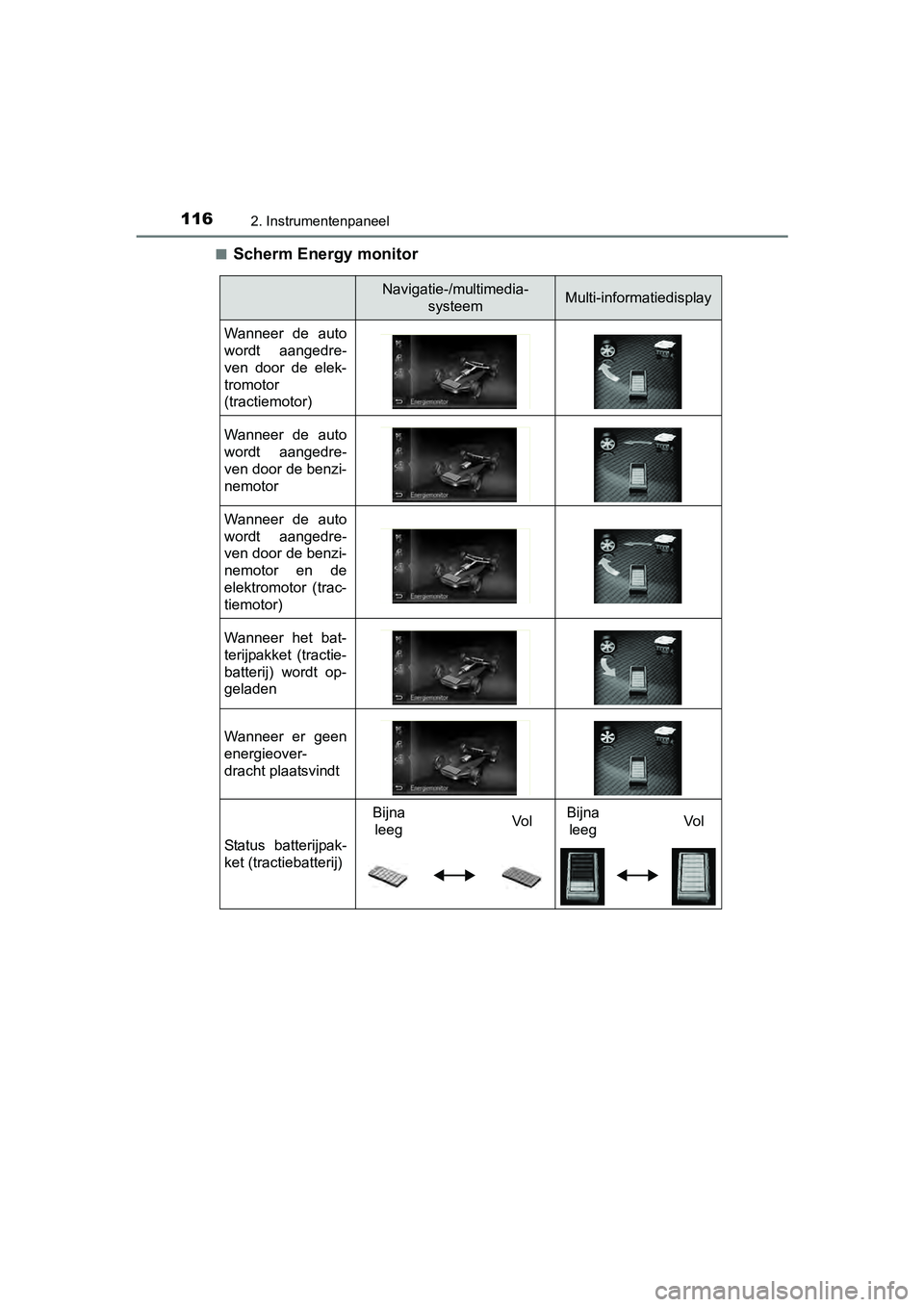

1162. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12L07E)■
Scherm Energy monitor
Navigatie-/multimedia-
systeemMulti-informatiedisplay
Wanneer de auto
wordt aangedre-
ven door de elek-
tromotor
(tractiemotor)
Wanneer de auto
wordt aangedre-
ven door de benzi-
nemotor
Wanneer de auto
wordt aangedre-
ven door de benzi-
nemotor en de
elektromotor (trac-
tiemotor)
Wanneer het bat-
terijpakket (tractie-
batterij) wordt op-
geladen
Wanneer er geen
energieover-
dracht plaatsvindt
Status batterijpak-
ket (tractiebatterij) Bijna
leeg Vo l
Bijna
leeg Vo l
AURIS_HV_OM_Europe_OM12L07E.b
ook Page 116 Monday, October 24, 2016 4:06 PM

1172. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12L07E)
2
Instrumentenpaneel
Druk op de toets CAR op het
navigatie-/multimediasysteem.
Selecteer “Reisinformatie”.
■Reisinformatiescherm Weergave van de gemid-
delde rijsnelheid sinds het
starten van het hybridesys-
teem.
Actieradius ( →Blz. 118)
Het brandstofverbruik gedu-
rende de laatste 15 minuten
De geregenereerde energie
gedurende de laatste 15
minuten
Eén symbool staat voor 30 Wh. Er worden maximaal 5 symbolen
getoond.
Weergave van de verstreken tijd sinds het starten van het hybri -
desysteem.
Resetten van de ve rbruiksgegevens
Het gemiddelde brandstofverbruik gedurende de laatste 15 minu-
ten wordt door middel van kleuren verdeeld in vorige gemiddelde n
en gemiddelden sinds de laatste keer dat het contact AAN is gezet.
Het weergegeven gemiddelde brand stofverbruik is een globale
waarde.
De afbeelding is slechts een voorbeeld.
Reisinformatie (navigati e-/multimediasysteem)
1
2
1
2
3
4
5
6
AURIS_HV_OM_Europe_OM12L07E.b ook Page 117 Monday, October 24, 2016 4:06 PM

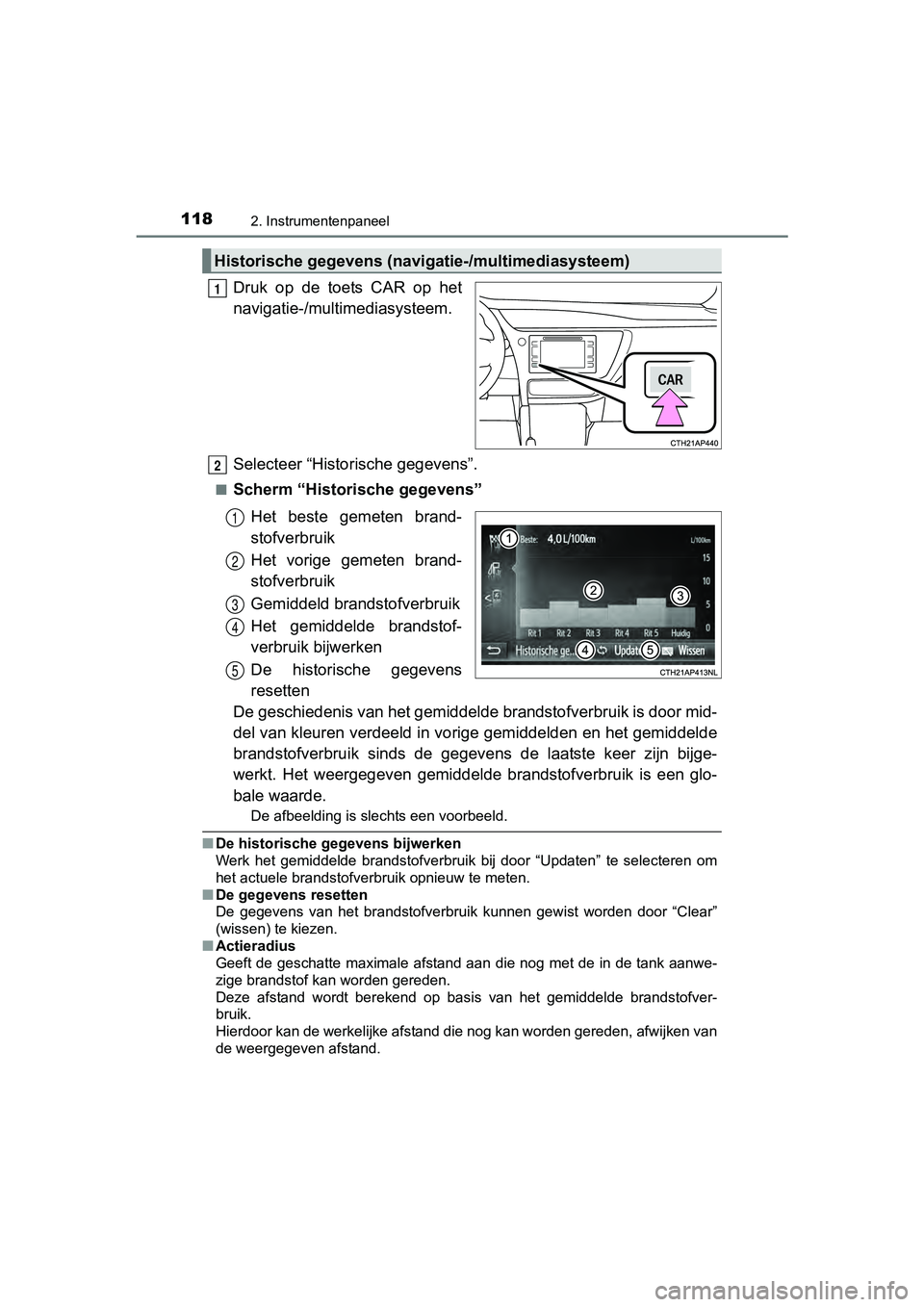

1182. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12L07E)
Druk op de toets CAR op het
navigatie-/multimediasysteem.
Selecteer “Historische gegevens”.
■Scherm “Historische gegevens” Het beste gemeten brand-
stofverbruik
Het vorige gemeten brand-
stofverbruik
Gemiddeld brandstofverbruik
Het gemiddelde brandstof-
verbruik bijwerken
De historische gegevens
resetten
De geschiedenis van het gemiddelde brandstofverbruik is door mi d-
del van kleuren verdeeld in vorige gemiddelden en het gemiddeld e
brandstofverbruik sinds de gegeve ns de laatste keer zijn bijge-
werkt. Het weergegeven gemiddel de brandstofverbruik is een glo-
bale waarde.
De afbeelding is slechts een voorbeeld.
■ De historische gegevens bijwerken
Werk het gemiddelde brandstofverbruik bij door “Updaten” te sel ecteren om
het actuele brandstofverbruik opnieuw te meten.
■ De gegevens resetten
De gegevens van het brandstofverbruik kunnen gewist worden door “Clear”
(wissen) te kiezen.
■ Actieradius
Geeft de geschatte maximale afstand aan die nog met de in de ta nk aanwe-
zige brandstof kan worden gereden.
Deze afstand wordt berekend op basis van het gemiddelde brandst ofver-
bruik.
Hierdoor kan de werkelijke afstand die nog kan worden gereden, afwijken van
de weergegeven afstand.
Historische gegevens (navi gatie-/multimediasysteem)
1
2
1
2
3
4
5
AURIS_HV_OM_Europe_OM12L07E.b ook Page 118 Monday, October 24, 2016 4:06 PM

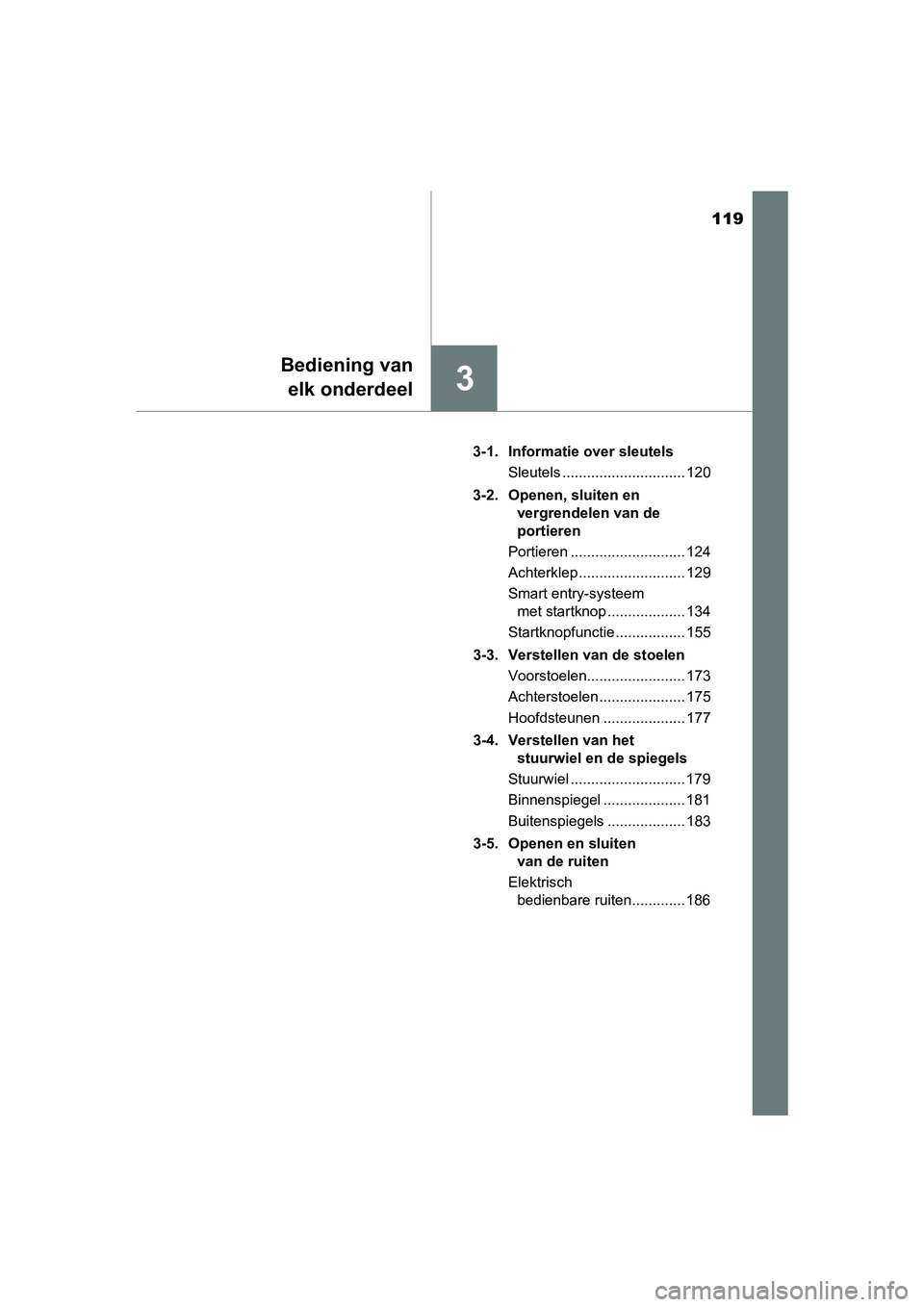

119
3
Bediening vanelk onderdeel
UK AURIS_HV_HB_EE (OM12L07E) 3-1. Informatie over sleutels
Sleutels .............................. 120
3-2. Openen, sluiten en vergrendelen van de
portieren
Portieren ............................ 124
Achterklep .......................... 129
Smart entry-systeem met startknop ................... 134
Startknopfunctie ................. 155
3-3. Verstellen van de stoelen Voorstoelen........................ 173
Achterstoelen ..................... 175
Hoofdsteunen .................... 177
3-4. Verstellen van het stuurwiel en de spiegels
Stuurwiel ............................ 179
Binnenspiegel .................... 181
Buitenspiegels ................... 183
3-5. Openen en sluiten van de ruiten
Elektrisch bedienbare ruiten............. 186
AURIS_HV_OM_Europe_OM12L07E.b ook Page 119 Monday, October 24, 2016 4:06 PM

120
UK AURIS_HV_HB_EE (OM12L07E)

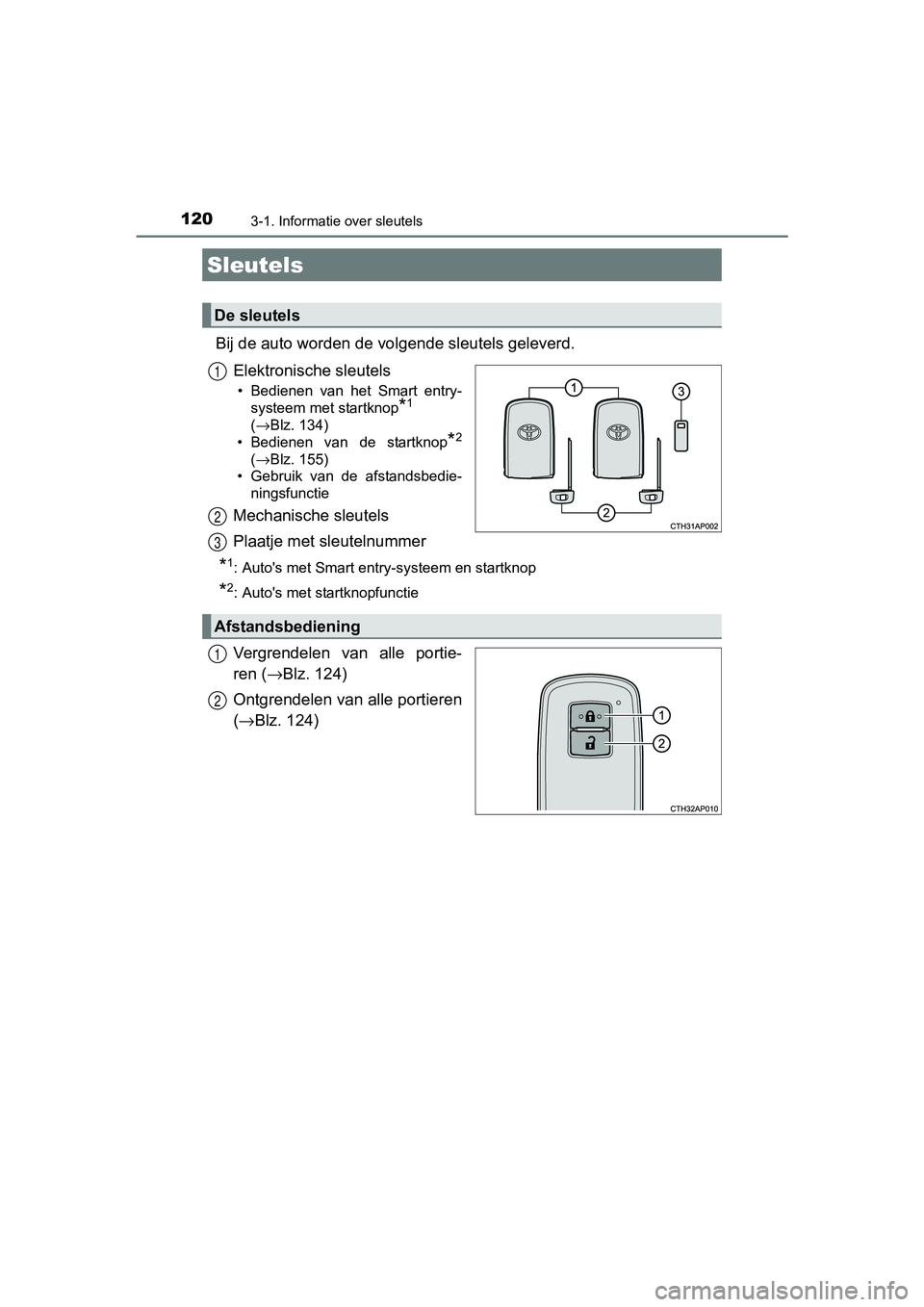

3-1. Informatie over sleutels
Bij de auto worden de volgende sleutels geleverd.
Elektronische sleutels
• Bedienen van het Smart entry- systeem met startknop
*1
( →Blz. 134)
• Bedienen van de startknop
*2
( →Blz. 155)
• Gebruik van de afstandsbedie-
ningsfunctie
Mechanische sleutels
Plaatje met sleutelnummer
*1: Auto's met Smart entry-systeem en startknop
*2: Auto's met startknopfunctie
Vergrendelen van alle portie-
ren (→ Blz. 124)
Ontgrendelen van alle portieren
( → Blz. 124)
Sleutels
De sleutels
1
2
3
Afstandsbediening
1
2
AURIS_HV_OM_Europe_OM12L07E.b ook Page 120 Monday, October 24, 2016 4:06 PM
