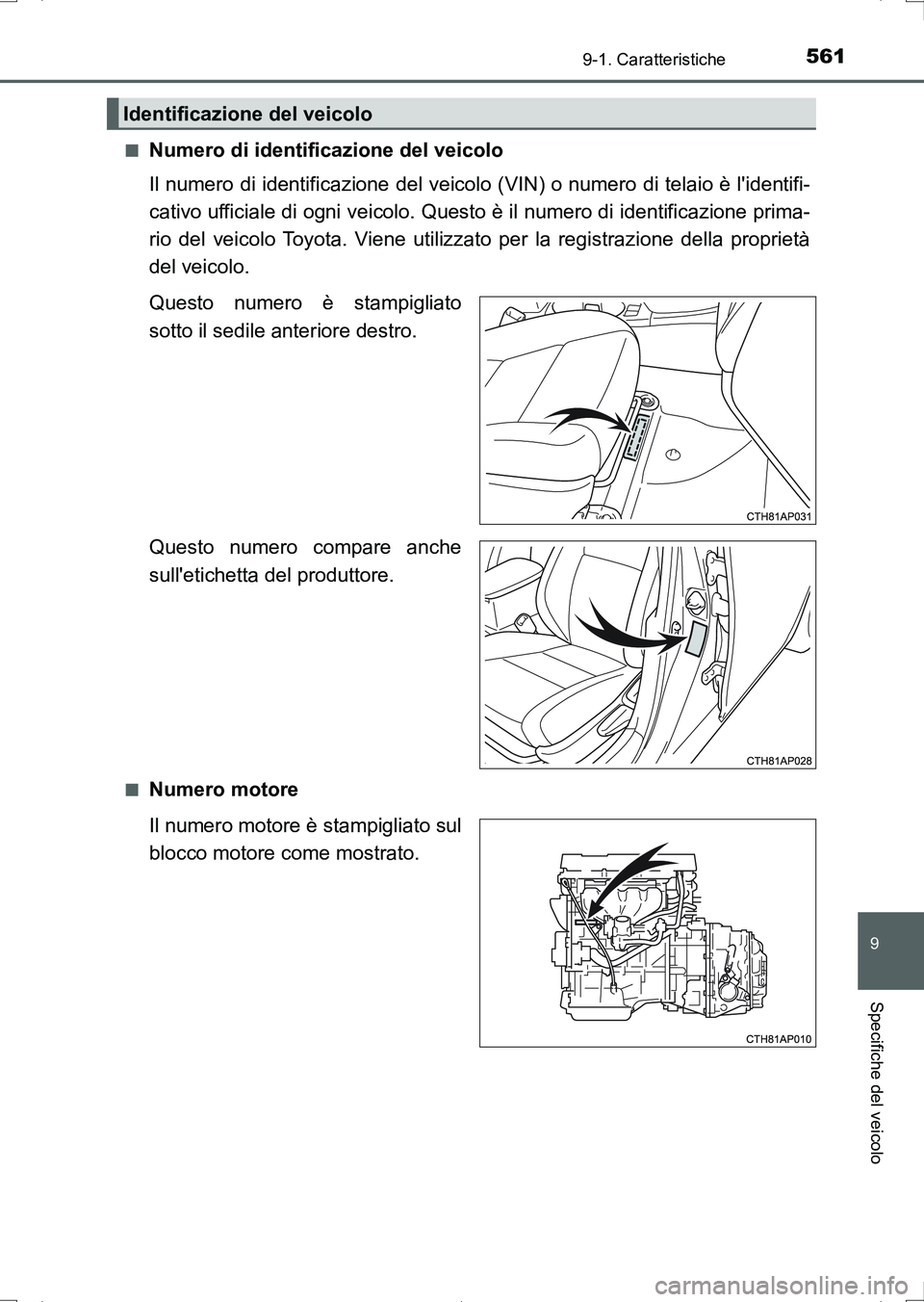

TOYOTA AURIS HYBRID 2017 Manuale duso (in Italian)

561
9
9-1. Caratteristiche
Specifiche del veicolo
UK_AURIS_HV_HB_EL (OM12L11L)■
Numero di identificazione del veicolo
Il numero di identificazione del veicolo (VIN) o numero di telaio è l'identifi-
cativo ufficiale di ogni veicolo. Questo è il numero di identificazione prima-
rio del veicolo Toyota. Viene utilizzato per la registrazione della proprietà
del veicolo.
Questo numero è stampigliato
sotto il sedile anteriore destro.
Questo numero compare anche
sull'etichetta del produttore.
■Numero motore
Il numero motore è stampigliato sul
blocco motore come mostrato.
Identificazione del veicolo
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 561 ページ ２０１６年６月２８日　火曜日　午後６時４７分

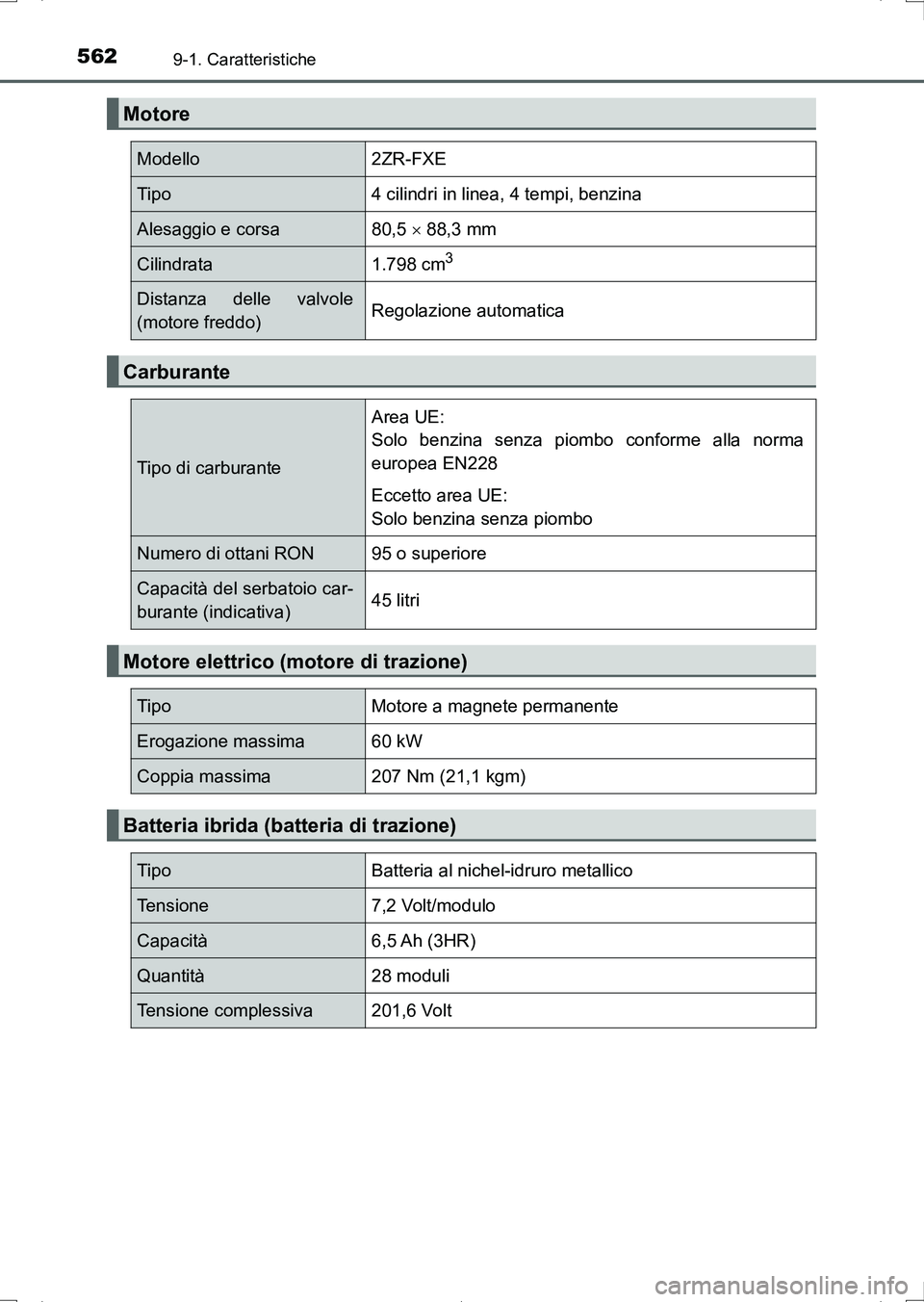

5629-1. Caratteristiche
UK_AURIS_HV_HB_EL (OM12L11L)
Motore
Modello2ZR-FXE
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa80,5  88,3 mm
Cilindrata1.798 cm3
Distanza delle valvole
(motore freddo)Regolazione automatica
Carburante
Tipo di carburante
Area UE:
Solo benzina senza piombo conforme alla norma
europea EN228
Eccetto area UE:
Solo benzina senza piombo
Numero di ottani RON95 o superiore
Capacità del serbatoio car-
burante (indicativa)45 litri
Motore elettrico (motore di trazione)
TipoMotore a magnete permanente
Erogazione massima60 kW
Coppia massima207 Nm (21,1 kgm)
Batteria ibrida (batteria di trazione)
TipoBatteria al nichel-idruro metallico
Tensione7,2 Volt/modulo
Capacità6,5 Ah (3HR)
Quantità28 moduli
Tensione complessiva201,6 Volt
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 562 ページ ２０１６年６月２８日　火曜日　午後６時４７分

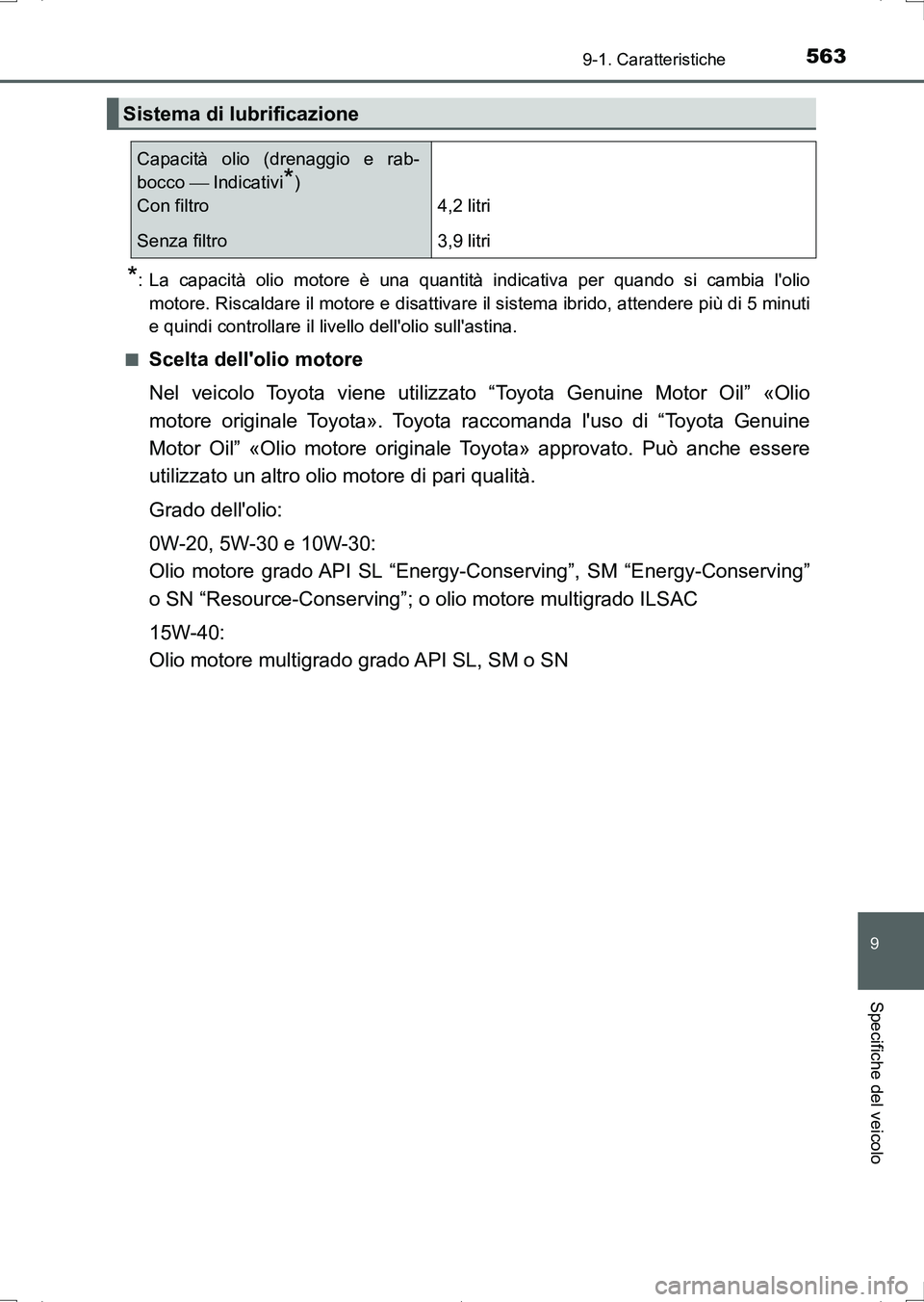

563
9
9-1. Caratteristiche
Specifiche del veicolo
UK_AURIS_HV_HB_EL (OM12L11L)
*: La capacità olio motore è una quantità indicativa per quando si cambia l'olio
motore. Riscaldare il motore e disattivare il sistema ibrido, attendere più di 5 minuti
e quindi controllare il livello dell'olio sull'astina.
■
Scelta dell'olio motore
Nel veicolo Toyota viene utilizzato “Toyota Genuine Motor Oil” «Olio
motore originale Toyota». Toyota raccomanda l'uso di “Toyota Genuine
Motor Oil” «Olio motore originale Toyota» approvato. Può anche essere
utilizzato un altro olio motore di pari qualità.
Grado dell'olio:
0W-20, 5W-30 e 10W-30:
Olio motore grado API SL “Energy-Conserving”, SM “Energy-Conserving”
o SN “Resource-Conserving”; o olio motore multigrado ILSAC
15W-40:
Olio motore multigrado grado API SL, SM o SN
Sistema di lubrificazione
Capacità olio (drenaggio e rab-
bocco  Indicativi
*)
Con filtro 4,2 litri
Senza filtro 3,9 litri
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 563 ページ ２０１６年６月２８日　火曜日　午後６時４７分

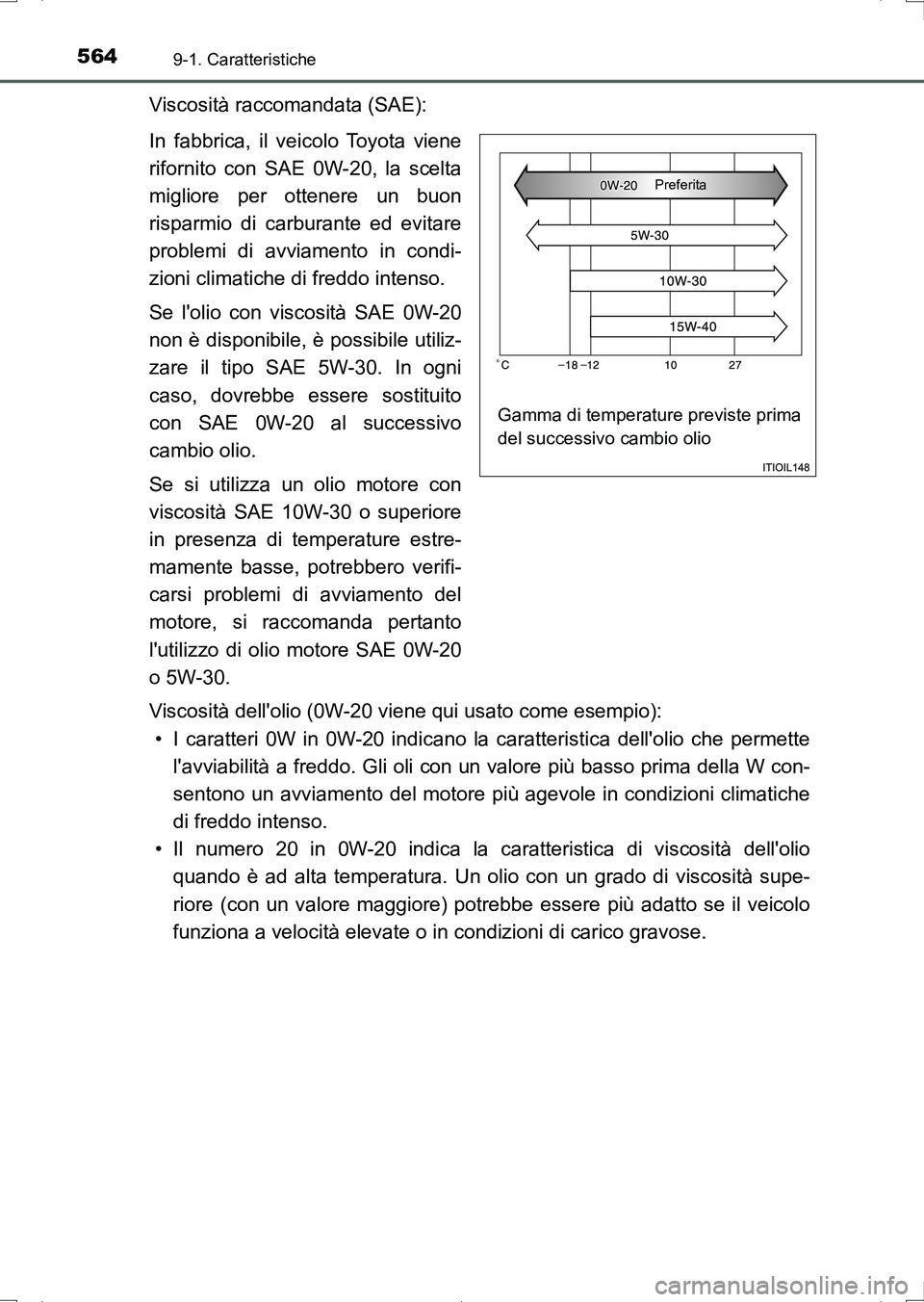

5649-1. Caratteristiche
UK_AURIS_HV_HB_EL (OM12L11L)
Viscosità raccomandata (SAE):
In fabbrica, il veicolo Toyota viene
rifornito con SAE 0W-20, la scelta
migliore per ottenere un buon
risparmio di carburante ed evitare
problemi di avviamento in condi-
zioni climatiche di freddo intenso.
Se l'olio con viscosità SAE 0W-20
non è disponibile, è possibile utiliz-
zare il tipo SAE 5W-30. In ogni
caso, dovrebbe essere sostituito
con SAE 0W-20 al successivo
cambio olio.
Se si utilizza un olio motore con
viscosità SAE 10W-30 o superiore
in presenza di temperature estre-
mamente basse, potrebbero verifi-
carsi problemi di avviamento del
motore, si raccomanda pertanto
l'utilizzo di olio motore SAE 0W-20
o 5W-30.
Viscosità dell'olio (0W-20 viene qui usato come esempio):
• I caratteri 0W in 0W-20 indicano la caratteristica dell'olio che permette
l'avviabilità a freddo. Gli oli con un valore più basso prima della W con-
sentono un avviamento del motore più agevole in condizioni climatiche
di freddo intenso.
• Il numero 20 in 0W-20 indica la caratteristica di viscosità dell'olio
quando è ad alta temperatura. Un olio con un grado di viscosità supe-
riore (con un valore maggiore) potrebbe essere più adatto se il veicolo
funziona a velocità elevate o in condizioni di carico gravose.
Gamma di temperature previste prima
del successivo cambio olio
Preferita
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 564 ページ ２０１６年６月２８日　火曜日　午後６時４７分

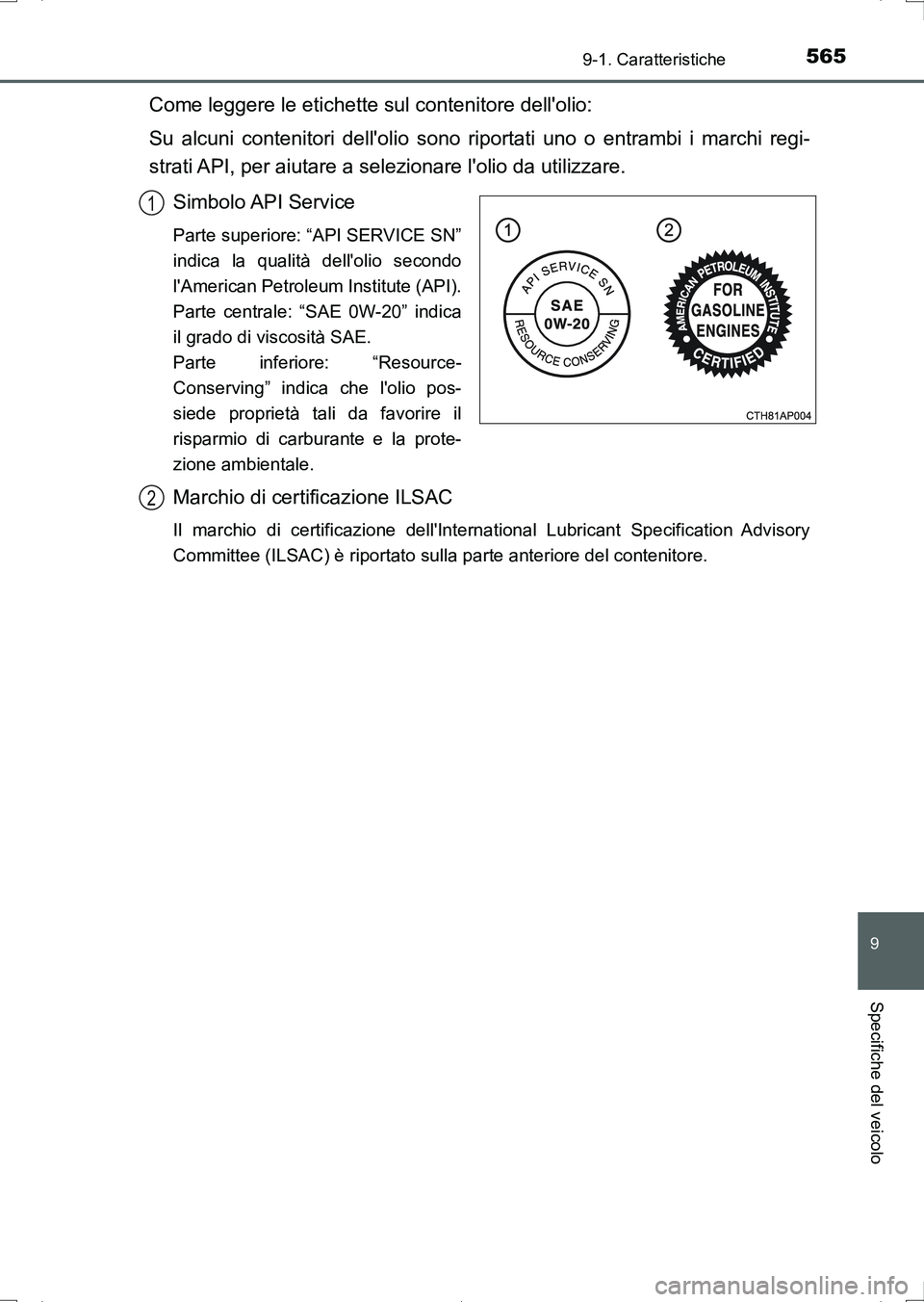

565
9
9-1. Caratteristiche
Specifiche del veicolo
UK_AURIS_HV_HB_EL (OM12L11L)
Come leggere le etichette sul contenitore dell'olio:
Su alcuni contenitori dell'olio sono riportati uno o entrambi i marchi regi-
strati API, per aiutare a selezionare l'olio da utilizzare.
Simbolo API Service
Parte superiore: “API SERVICE SN”
indica la qualità dell'olio secondo
l'American Petroleum Institute (API).
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-
Conserving” indica che l'olio pos-
siede proprietà tali da favorire il
risparmio di carburante e la prote-
zione ambientale.
Marchio di certificazione ILSAC
Il marchio di certificazione dell'International Lubricant Specification Advisory
Committee (ILSAC) è riportato sulla parte anteriore del contenitore.
1
2
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 565 ページ ２０１６年６月２８日　火曜日　午後６時４７分

5669-1. Caratteristiche
UK_AURIS_HV_HB_EL (OM12L11L)

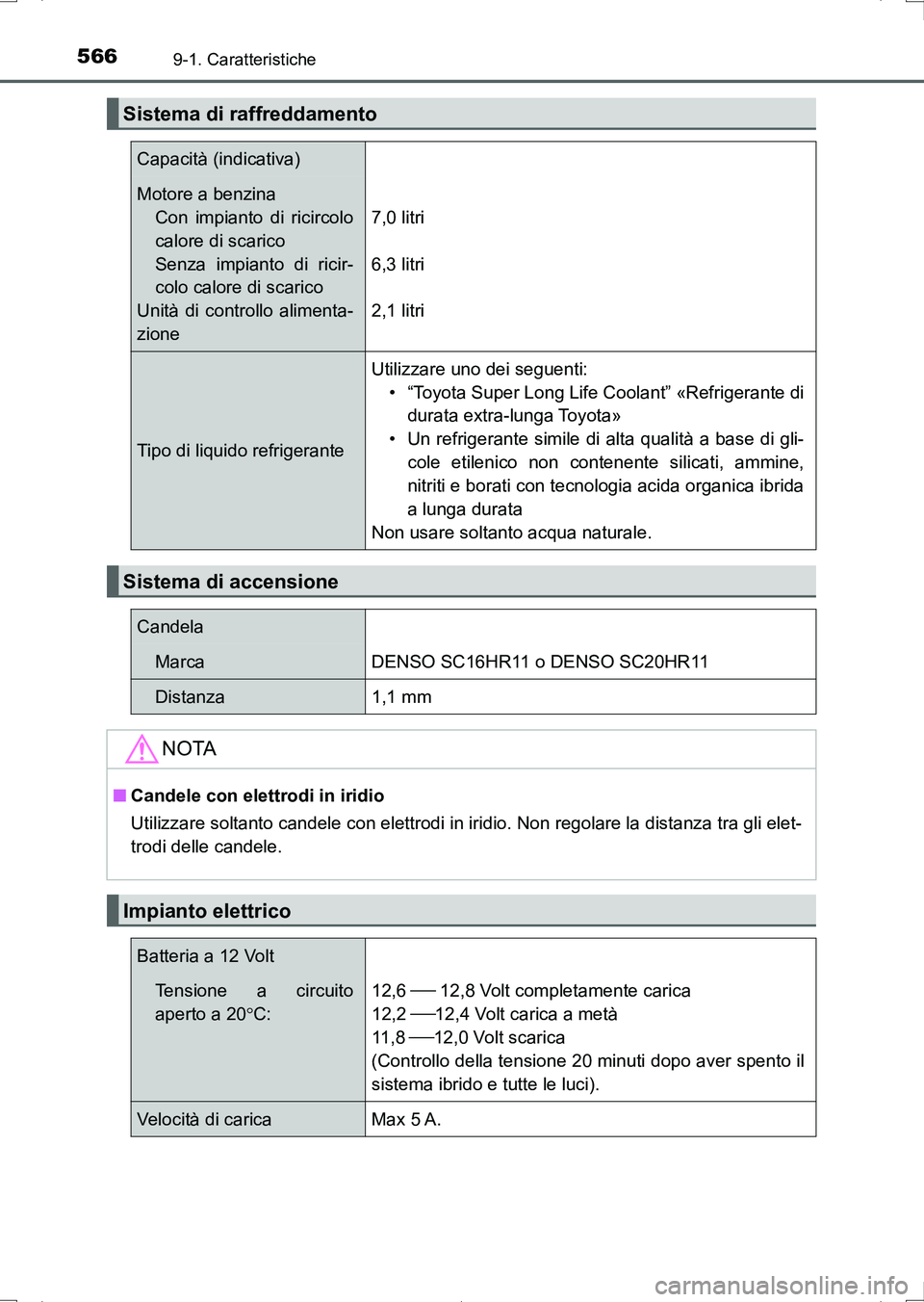

Sistema di raffreddamento
Capacità (indicativa)
Motore a benzina
Con impianto di ricircolo
calore di scarico
Senza impianto di ricir-
colo calore di scarico
Unità di controllo alimenta-
zione
7,0 litri
6,3 litri
2,1 litri
Tipo di liquido refrigeranteUtilizzare uno dei seguenti:
• “Toyota Super Long Life Coolant” «Refrigerante di
durata extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base di gli-
cole etilenico non contenente silicati, ammine,
nitriti e borati con tecnologia acida organica ibrida
a lunga durata
Non usare soltanto acqua naturale.
Sistema di accensione
Candela
MarcaDENSO SC16HR11 o DENSO SC20HR11
Distanza1,1 mm
NOTA
■Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in iridio. Non regolare la distanza tra gli elet-
trodi delle candele.
Impianto elettrico
Batteria a 12 Volt
Tensione a circuito
aperto a 20C:12,6  12,8 Volt completamente carica
12,2
12,4 Volt carica a metà
11 , 8
12,0 Volt scarica
(Controllo della tensione 20 minuti dopo aver spento il
sistema ibrido e tutte le luci).
Velocità di caricaMax 5 A.
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 566 ページ ２０１６年６月２８日　火曜日　午後６時４７分

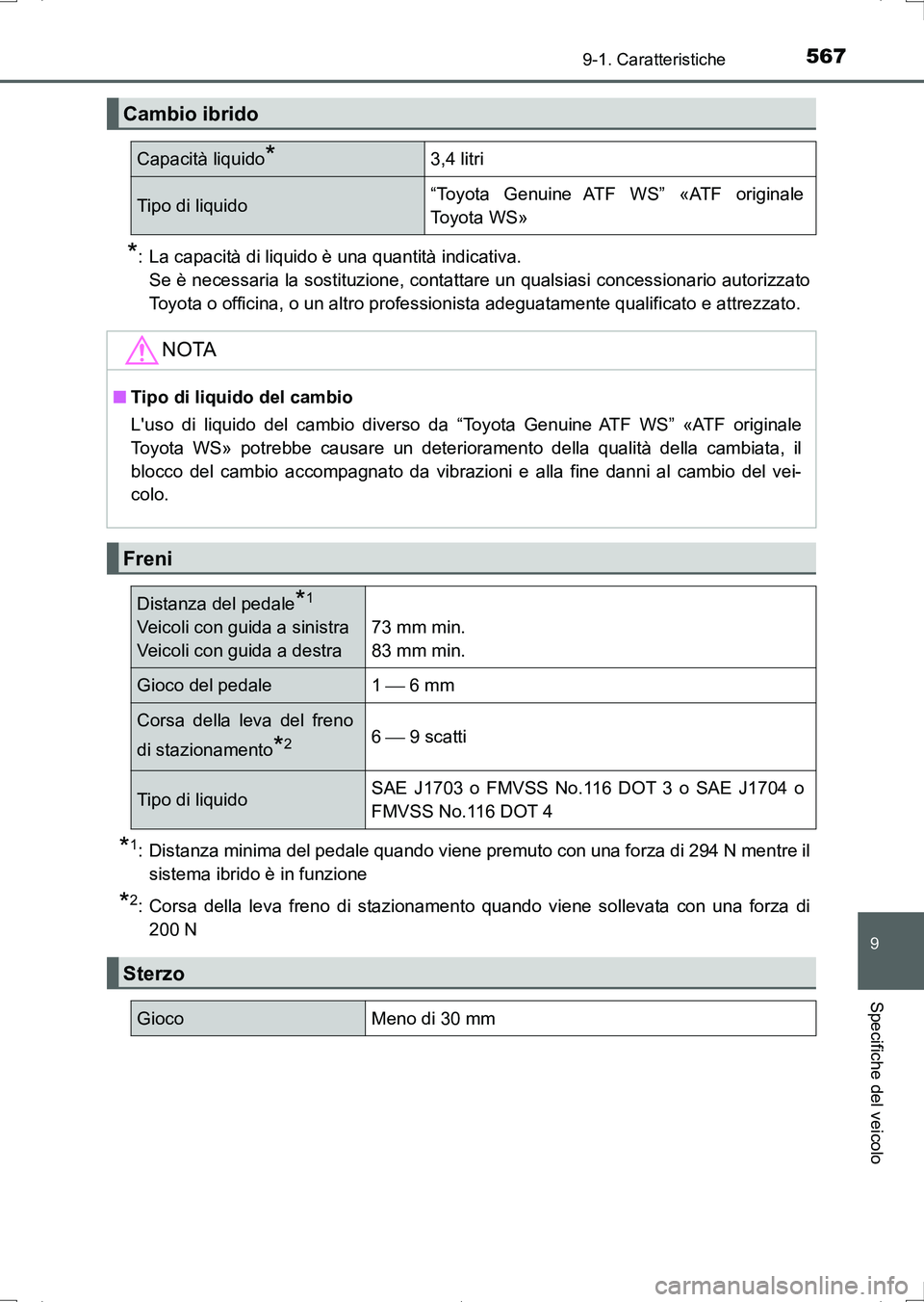

567
9
9-1. Caratteristiche
Specifiche del veicolo
UK_AURIS_HV_HB_EL (OM12L11L)
*: La capacità di liquido è una quantità indicativa.
Se è necessaria la sostituzione, contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
*1: Distanza minima del pedale quando viene premuto con una forza di 294 N mentre il
sistema ibrido è in funzione
*2: Corsa della leva freno di stazionamento quando viene sollevata con una forza di
200 N
Cambio ibrido
Capacità liquido*3,4 litri
Tipo di liquido“Toyota Genuine ATF WS” «ATF originale
Toyota WS»
NOTA
■Tipo di liquido del cambio
L'uso di liquido del cambio diverso da “Toyota Genuine ATF WS” «ATF originale
Toyota WS» potrebbe causare un deterioramento della qualità della cambiata, il
blocco del cambio accompagnato da vibrazioni e alla fine danni al cambio del vei-
colo.
Freni
Distanza del pedale*1
Veicoli con guida a sinistra
Veicoli con guida a destra73 mm min.
83 mm min.
Gioco del pedale 1  6 mm
Corsa della leva del freno
di stazionamento
*26  9 scatti
Tipo di liquidoSAE J1703 o FMVSS No.116 DOT 3 o SAE J1704 o
FMVSS No.116 DOT 4
Sterzo
GiocoMeno di 30 mm
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 567 ページ ２０１６年６月２８日　火曜日　午後６時４７分

5689-1. Caratteristiche
UK_AURIS_HV_HB_EL (OM12L11L)

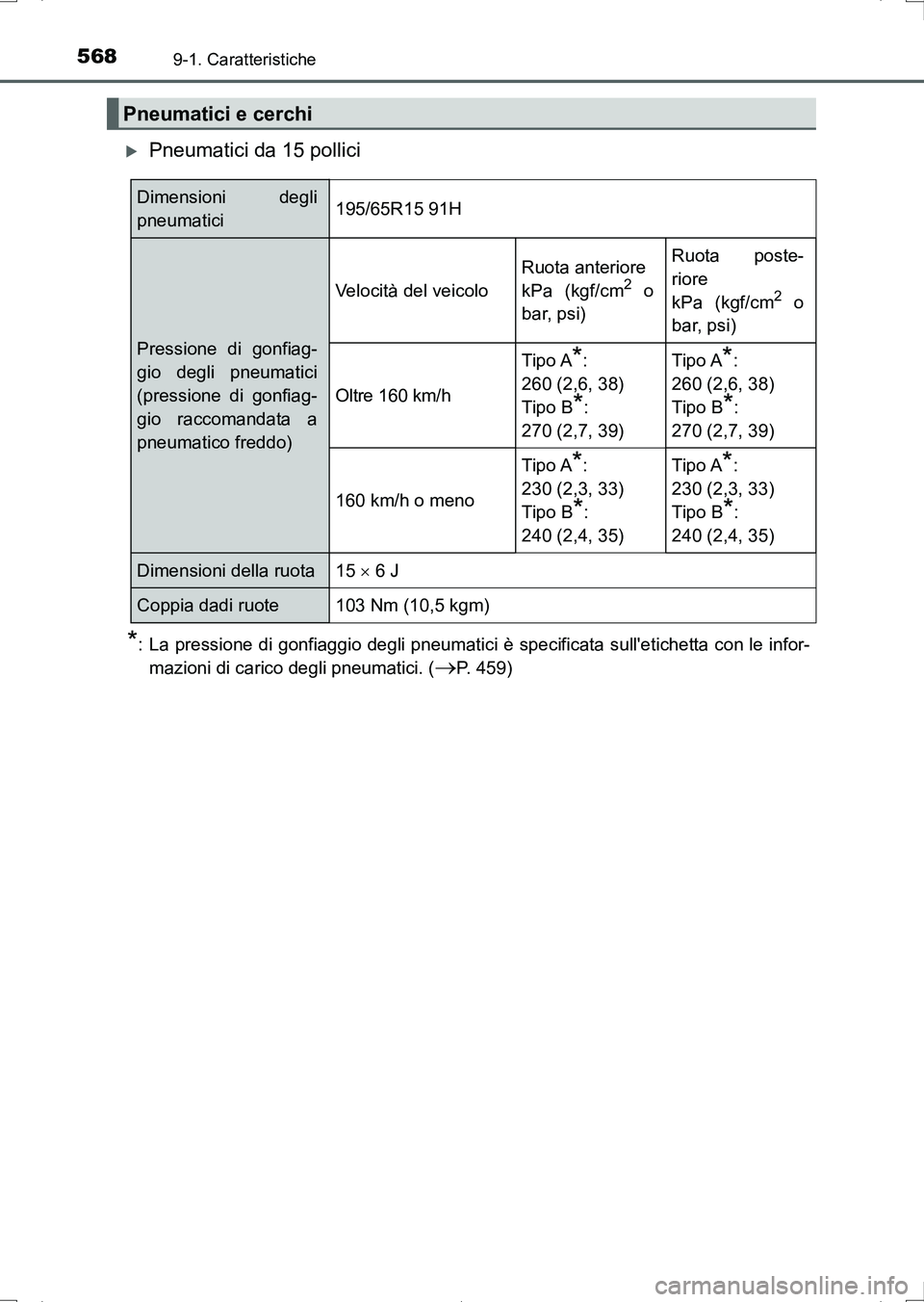

Pneumatici da 15 pollici
*: La pressione di gonfiaggio degli pneumatici è specificata sull'etichetta con le infor-
mazioni di carico degli pneumatici. (
P. 459)
Pneumatici e cerchi
Dimensioni degli
pneumatici195/65R15 91H
Pressione di gonfiag-
gio degli pneumatici
(pressione di gonfiag-
gio raccomandata a
pneumatico freddo)
Velocità del veicolo
Ruota anteriore
kPa (kgf/cm2 o
bar, psi)
Ruota poste-
riore
kPa (kgf/cm
2 o
bar, psi)
Oltre 160 km/h
Tipo A*:
260 (2,6, 38)
Tipo B
*:
270 (2,7, 39)
Tipo A*:
260 (2,6, 38)
Tipo B
*:
270 (2,7, 39)
160 km/h o meno
Tipo A*:
230 (2,3, 33)
Tipo B
*:
240 (2,4, 35)
Tipo A*:
230 (2,3, 33)
Tipo B
*:
240 (2,4, 35)
Dimensioni della ruota15  6 J
Coppia dadi ruote103 Nm (10,5 kgm)
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 568 ページ ２０１６年６月２８日　火曜日　午後６時４７分

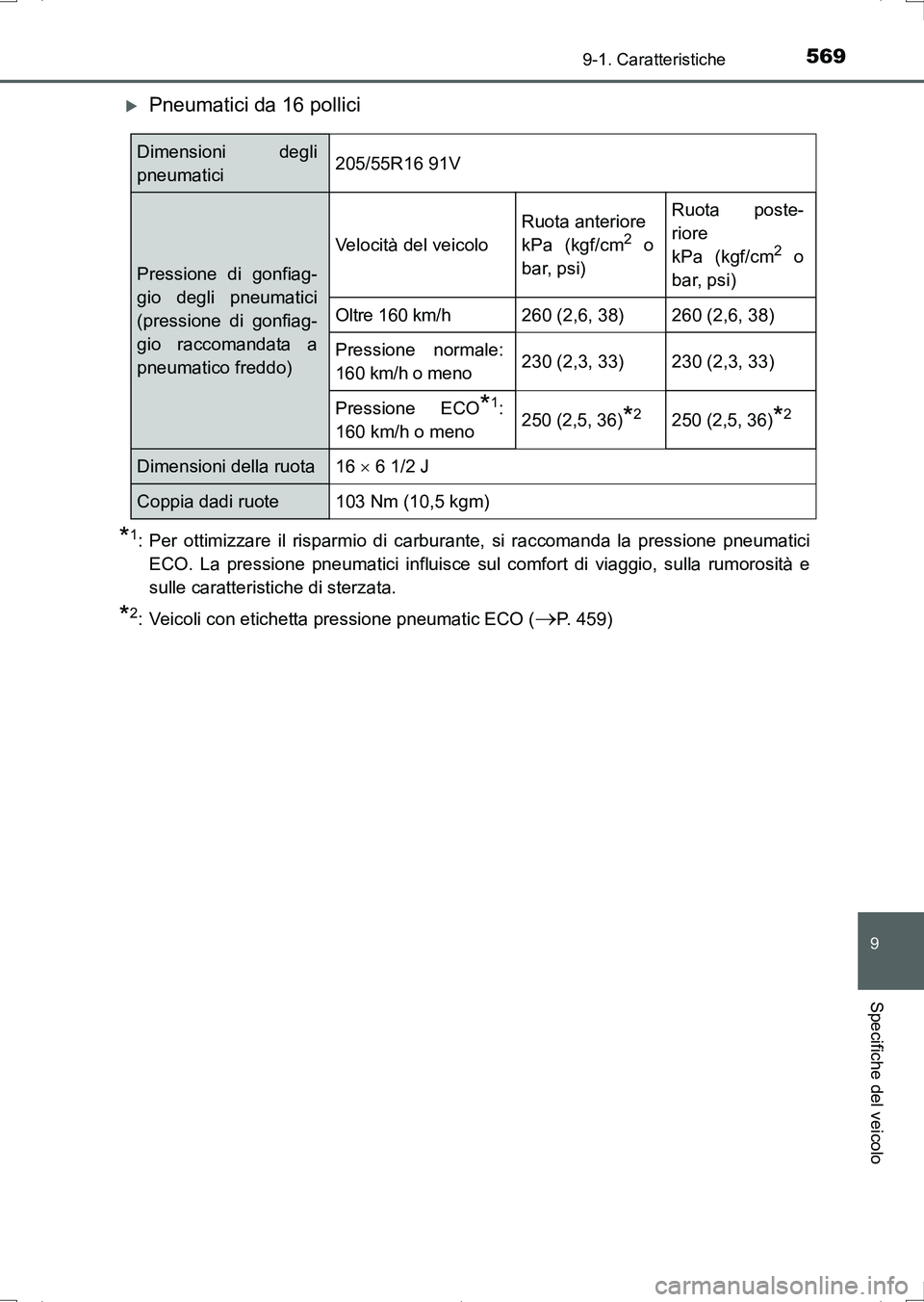

569
9
9-1. Caratteristiche
Specifiche del veicolo
UK_AURIS_HV_HB_EL (OM12L11L)
Pneumatici da 16 pollici
*1: Per ottimizzare il risparmio di carburante, si raccomanda la pressione pneumatici
ECO. La pressione pneumatici influisce sul comfort di viaggio, sulla rumorosità e
sulle caratteristiche di sterzata.
*2: Veicoli con etichetta pressione pneumatic ECO (P. 459)
Dimensioni degli
pneumatici205/55R16 91V
Pressione di gonfiag-
gio degli pneumatici
(pressione di gonfiag-
gio raccomandata a
pneumatico freddo)
Velocità del veicolo
Ruota anteriore
kPa (kgf/cm2 o
bar, psi)
Ruota poste-
riore
kPa (kgf/cm
2 o
bar, psi)
Oltre 160 km/h260 (2,6, 38)260 (2,6, 38)
Pressione normale:
160 km/h o meno230 (2,3, 33)230 (2,3, 33)
Pressione ECO*1:
160 km/h o meno250 (2,5, 36)*2250 (2,5, 36)*2
Dimensioni della ruota16  6 1/2 J
Coppia dadi ruote103 Nm (10,5 kgm)
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 569 ページ ２０１６年６月２８日　火曜日　午後６時４７分

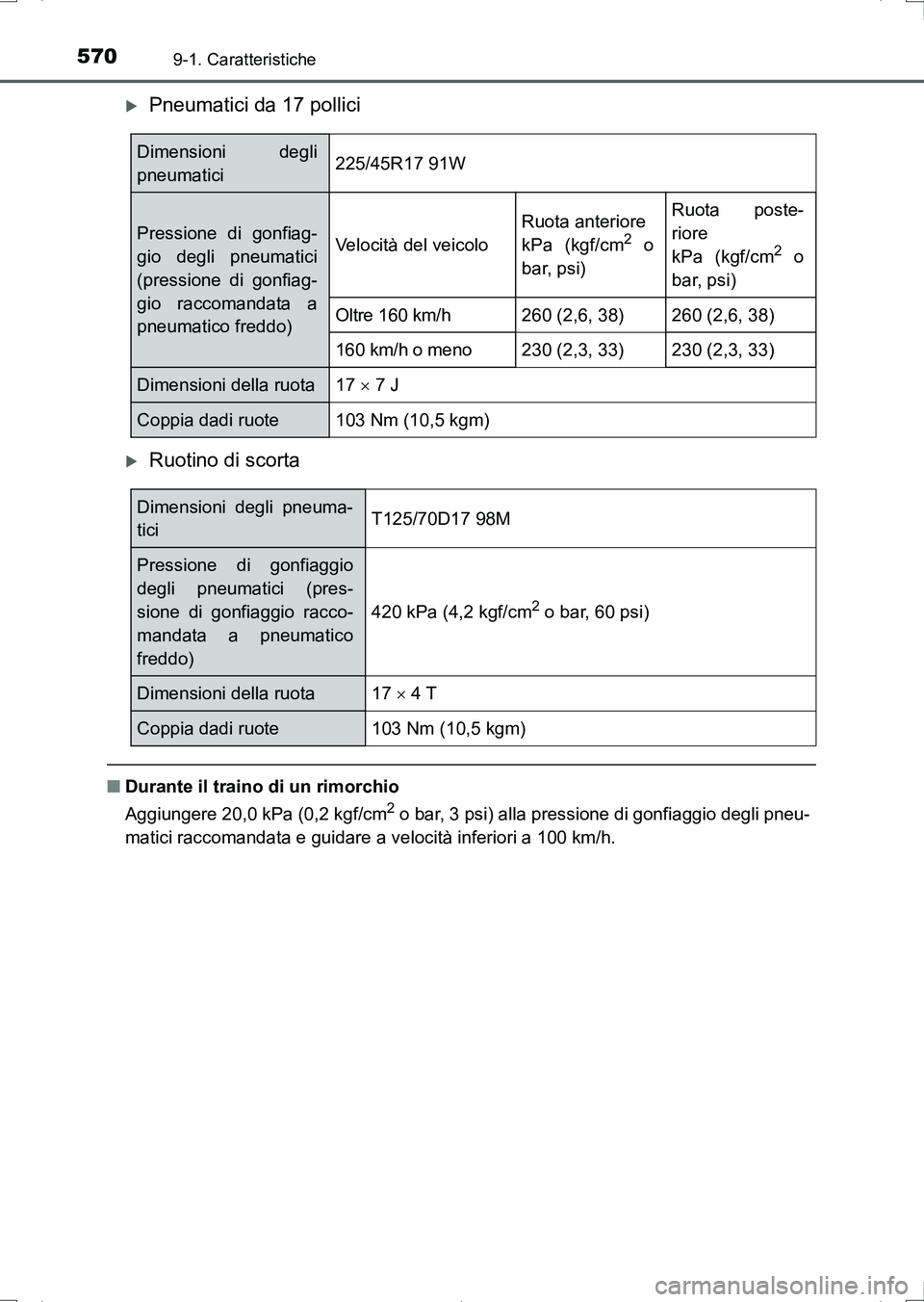

5709-1. Caratteristiche
UK_AURIS_HV_HB_EL (OM12L11L)
Pneumatici da 17 pollici
Ruotino di scorta
■Durante il traino di un rimorchio
Aggiungere 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) alla pressione di gonfiaggio degli pneu-
matici raccomandata e guidare a velocità inferiori a 100 km/h.
Dimensioni degli
pneumatici225/45R17 91W
Pressione di gonfiag-
gio degli pneumatici
(pressione di gonfiag-
gio raccomandata a
pneumatico freddo)Velocità del veicolo
Ruota anteriore
kPa (kgf/cm2 o
bar, psi)
Ruota poste-
riore
kPa (kgf/cm
2 o
bar, psi)
Oltre 160 km/h260 (2,6, 38)260 (2,6, 38)
160 km/h o meno230 (2,3, 33)230 (2,3, 33)
Dimensioni della ruota17  7 J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni degli pneuma-
ticiT125/70D17 98M
Pressione di gonfiaggio
degli pneumatici (pres-
sione di gonfiaggio racco-
mandata a pneumatico
freddo)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni della ruota17  4 T
Coppia dadi ruote103 Nm (10,5 kgm)
