TOYOTA AURIS HYBRID 2017 Manuale duso (in Italian)

511-1. Per un utilizzo sicuro
1
Per la sicurezza dei passeggeri e del veicolo
UK_AURIS_HV_HB_EL (OM12L11L)

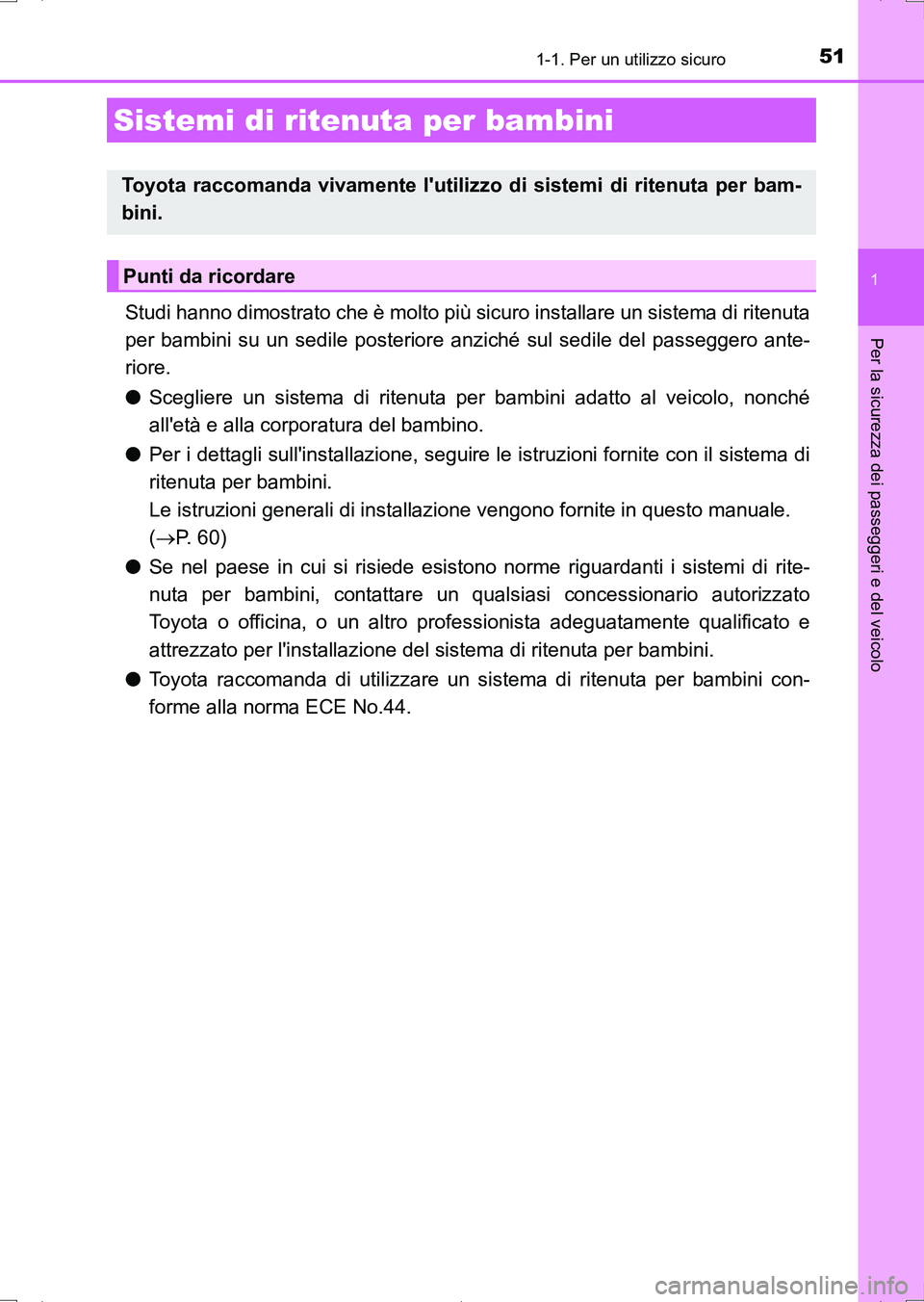

Studi hanno dimostrato che è molto più sicuro installare un sistema di ritenuta
per bambini su un sedile posteriore anziché sul sedile del passeggero ante-
riore.
●Scegliere un sistema di ritenuta per bambini adatto al veicolo, nonché
all'età e alla corporatura del bambino.
●Per i dettagli sull'installazione, seguire le istruzioni fornite con il sistema di
ritenuta per bambini.
Le istruzioni generali di installazione vengono fornite in questo manuale.
(P. 60)
●Se nel paese in cui si risiede esistono norme riguardanti i sistemi di rite-
nuta per bambini, contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato per l'installazione del sistema di ritenuta per bambini.
●Toyota raccomanda di utilizzare un sistema di ritenuta per bambini con-
forme alla norma ECE No.44.
Sistemi di ritenuta per bambini
Toyota raccomanda vivamente l'utilizzo di sistemi di ritenuta per bam-
bini.
Punti da ricordare
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 51 ページ ２０１６年６月２８日　火曜日　午後６時４７分

521-1. Per un utilizzo sicuro
UK_AURIS_HV_HB_EL (OM12L11L)

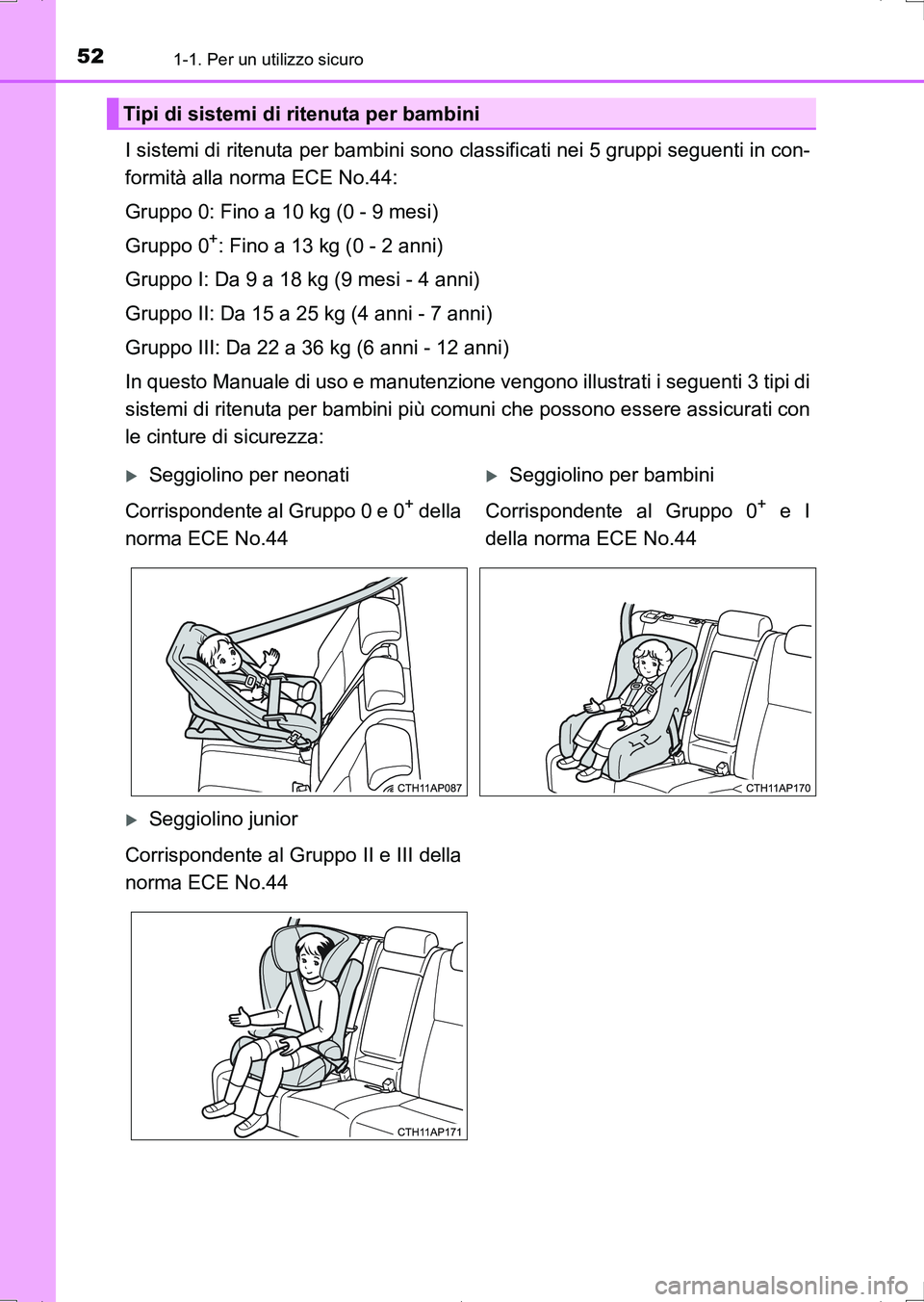

I sistemi di ritenuta per bambini sono classificati nei 5 gruppi seguenti in con-
formità alla norma ECE No.44:
Gruppo 0: Fino a 10 kg (0 - 9 mesi)
Gruppo 0
+: Fino a 13 kg (0 - 2 anni)
Gruppo I: Da 9 a 18 kg (9 mesi - 4 anni)
Gruppo II: Da 15 a 25 kg (4 anni - 7 anni)
Gruppo III: Da 22 a 36 kg (6 anni - 12 anni)
In questo Manuale di uso e manutenzione vengono illustrati i seguenti 3 tipi di
sistemi di ritenuta per bambini più comuni che possono essere assicurati con
le cinture di sicurezza:
Tipi di sistemi di ritenuta per bambini
Seggiolino per neonatiSeggiolino per bambini
Corrispondente al Gruppo 0 e 0
+ della
norma ECE No.44Corrispondente al Gruppo 0+ e I
della norma ECE No.44
Seggiolino junior
Corrispondente al Gruppo II e III della
norma ECE No.44
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 52 ページ ２０１６年６月２８日　火曜日　午後６時４７分

531-1. Per un utilizzo sicuro
1
Per la sicurezza dei passeggeri e del veicolo
UK_AURIS_HV_HB_EL (OM12L11L)

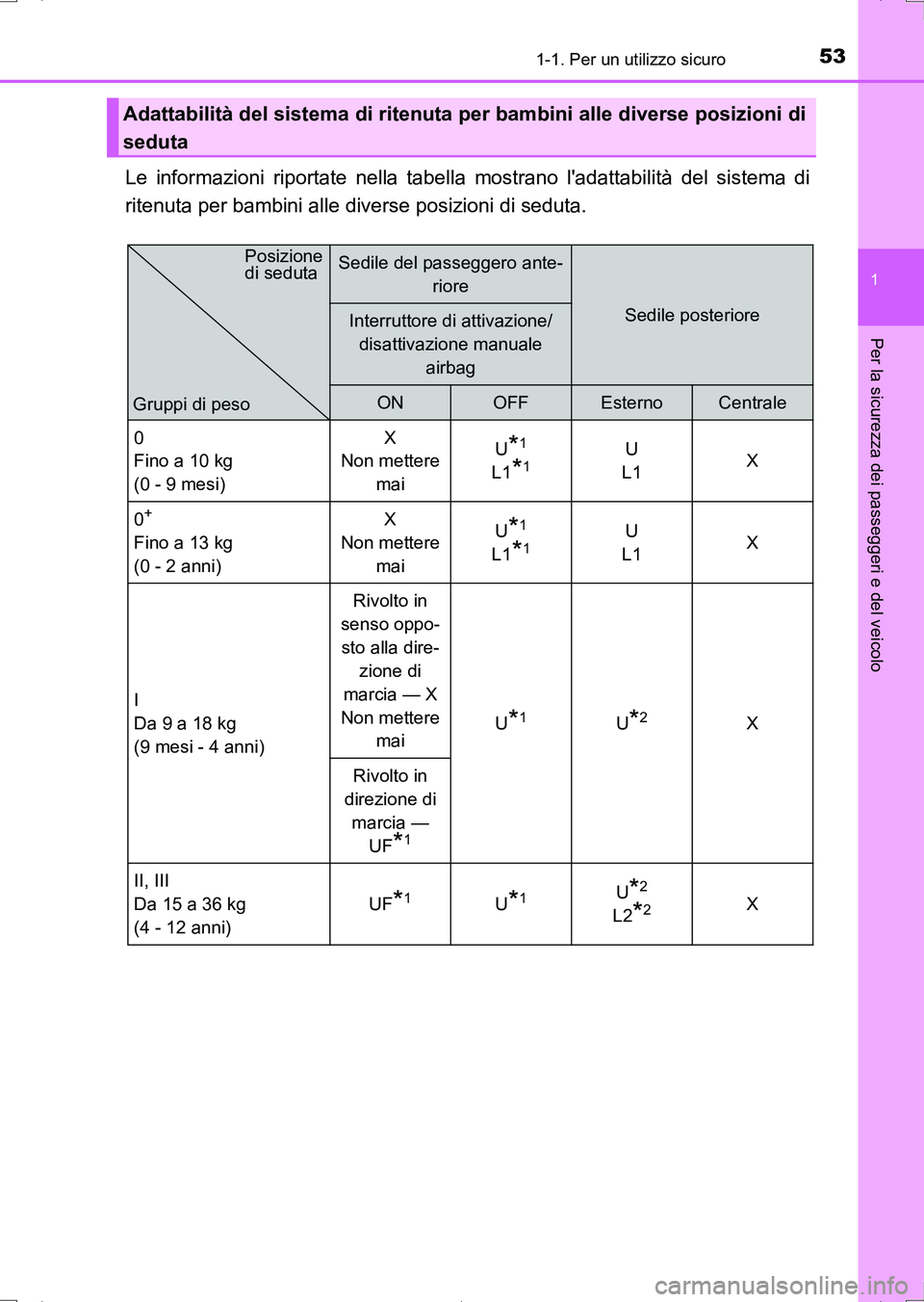

Le informazioni riportate nella tabella mostrano l'adattabilità del sistema di
ritenuta per bambini alle diverse posizioni di seduta.
Adattabilità del sistema di ritenuta per bambini alle diverse posizioni di
seduta
Sedile del passeggero ante-
riore
Sedile posterioreInterruttore di attivazione/
disattivazione manuale
airbag
ONOFFEsternoCentrale
0
Fino a 10 kg
(0 - 9 mesi)X
Non mettere
maiU
*1
L1*1U
L1X
0
+
Fino a 13 kg
(0 - 2 anni)X
Non mettere
maiU*1
L1*1U
L1X
I
Da 9 a 18 kg
(9 mesi - 4 anni)Rivolto in
senso oppo-
sto alla dire-
zione di
marcia — X
Non mettere
maiU
*1U*2X
Rivolto in
direzione di
marcia —
UF
*1
II, III
Da 15 a 36 kg
(4 - 12 anni)UF
*1U*1U*2
L2*2X
Gruppi di pesoPosizione
di seduta
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 53 ページ ２０１６年６月２８日　火曜日　午後６時４７分

541-1. Per un utilizzo sicuro
UK_AURIS_HV_HB_EL (OM12L11L)

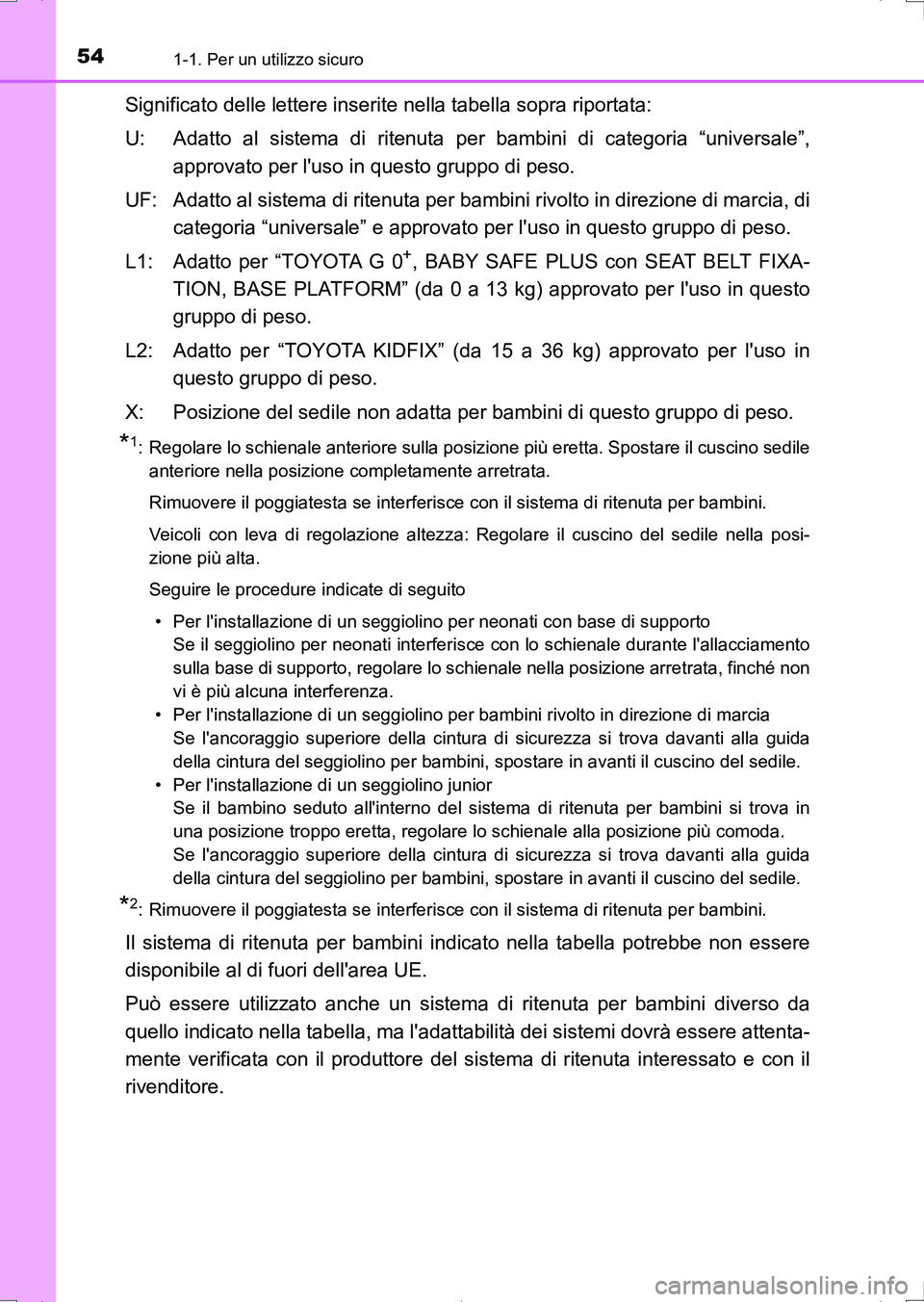

Significato delle lettere inserite nella tabella sopra riportata:
U: Adatto al sistema di ritenuta per bambini di categoria “universale”,
approvato per l'uso in questo gruppo di peso.
UF: Adatto al sistema di ritenuta per bambini rivolto in direzione di marcia, di
categoria “universale” e approvato per l'uso in questo gruppo di peso.
L1: Adatto per “TOYOTA G 0
+, BABY SAFE PLUS con SEAT BELT FIXA-
TION, BASE PLATFORM” (da 0 a 13 kg) approvato per l'uso in questo
gruppo di peso.
L2: Adatto per “TOYOTA KIDFIX” (da 15 a 36 kg) approvato per l'uso in
questo gruppo di peso.
X: Posizione del sedile non adatta per bambini di questo gruppo di peso.
*1: Regolare lo schienale anteriore sulla posizione più eretta. Spostare il cuscino sedile
anteriore nella posizione completamente arretrata.
Rimuovere il poggiatesta se interferisce con il sistema di ritenuta per bambini.
Veicoli con leva di regolazione altezza: Regolare il cuscino del sedile nella posi-
zione più alta.
Seguire le procedure indicate di seguito
• Per l'installazione di un seggiolino per neonati con base di supporto
Se il seggiolino per neonati interferisce con lo schienale durante l'allacciamento
sulla base di supporto, regolare lo schienale nella posizione arretrata, finché non
vi è più alcuna interferenza.
• Per l'installazione di un seggiolino per bambini rivolto in direzione di marcia
Se l'ancoraggio superiore della cintura di sicurezza si trova davanti alla guida
della cintura del seggiolino per bambini, spostare in avanti il cuscino del sedile.
• Per l'installazione di un seggiolino junior
Se il bambino seduto all'interno del sistema di ritenuta per bambini si trova in
una posizione troppo eretta, regolare lo schienale alla posizione più comoda.
Se l'ancoraggio superiore della cintura di sicurezza si trova davanti alla guida
della cintura del seggiolino per bambini, spostare in avanti il cuscino del sedile.
*2: Rimuovere il poggiatesta se interferisce con il sistema di ritenuta per bambini.
Il sistema di ritenuta per bambini indicato nella tabella potrebbe non essere
disponibile al di fuori dell'area UE.
Può essere utilizzato anche un sistema di ritenuta per bambini diverso da
quello indicato nella tabella, ma l'adattabilità dei sistemi dovrà essere attenta-
mente verificata con il produttore del sistema di ritenuta interessato e con il
rivenditore.
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 54 ページ ２０１６年６月２８日　火曜日　午後６時４７分

551-1. Per un utilizzo sicuro
1
Per la sicurezza dei passeggeri e del veicolo
UK_AURIS_HV_HB_EL (OM12L11L)

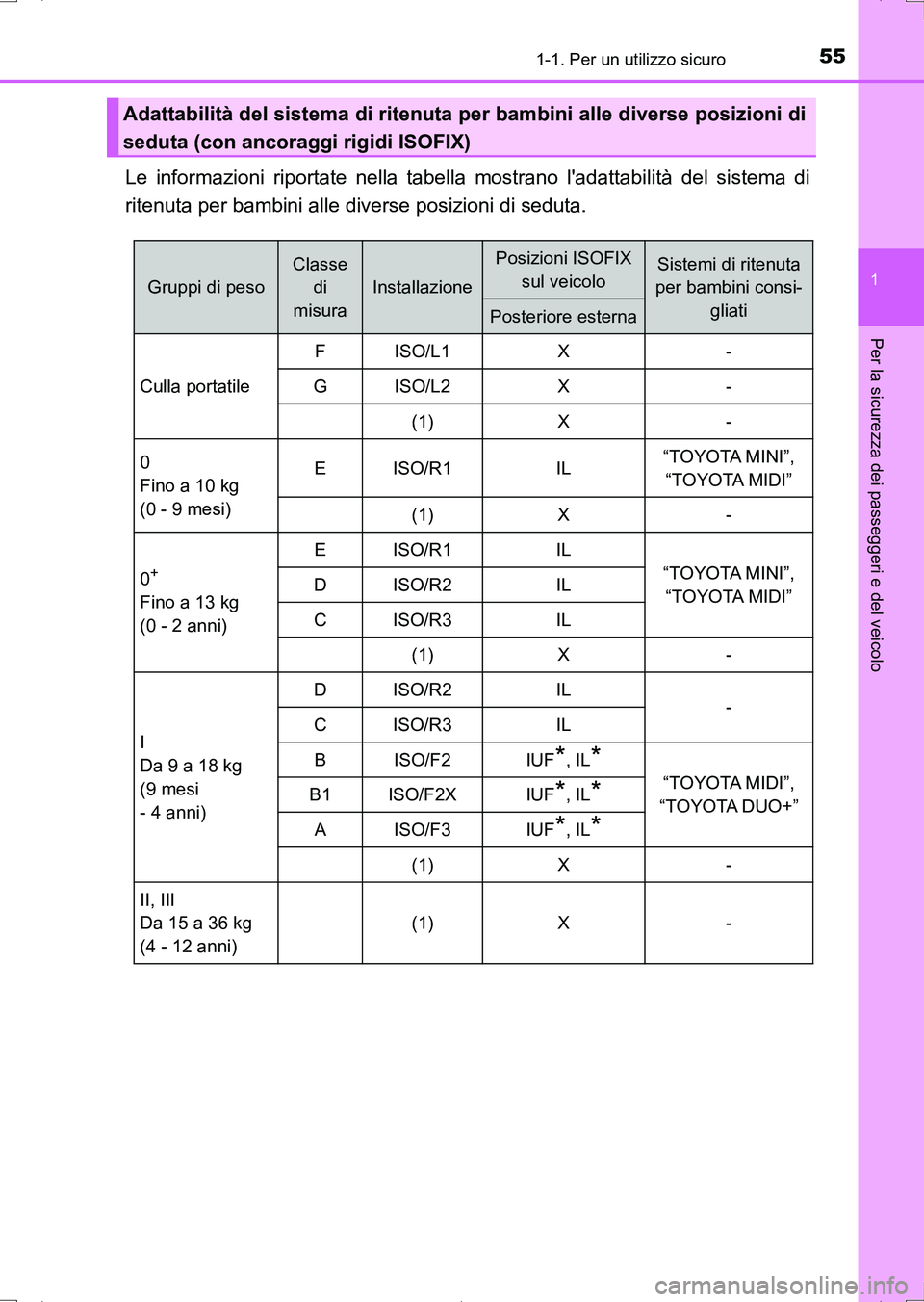

Le informazioni riportate nella tabella mostrano l'adattabilità del sistema di
ritenuta per bambini alle diverse posizioni di seduta.
Adattabilità del sistema di ritenuta per bambini alle diverse posizioni di
seduta (con ancoraggi rigidi ISOFIX)
Gruppi di peso
Classe
di
misura
Installazione
Posizioni ISOFIX
sul veicoloSistemi di ritenuta
per bambini consi-
gliati
Posteriore esterna
Culla portatileFISO/L1 X -
GISO/L2 X -
(1) X -
0
Fino a 10 kg
(0 - 9 mesi)EISO/R1 IL“TOYOTA MINI”,
“TOYOTA MIDI”
(1) X -
0
+
Fino a 13 kg
(0 - 2 anni)EISO/R1 IL
“TOYOTA MINI”,
“TOYOTA MIDI” DISO/R2 IL
CISO/R3 IL
(1) X -
I
Da 9 a 18 kg
(9 mesi
- 4 anni)DISO/R2 IL
-
CISO/R3 IL
BISO/F2 IUF
*, IL*
“TOYOTA MIDI”,
“TOYOTA DUO+” B1 ISO/F2X IUF*, IL*
AISO/F3 IUF*, IL*
(1) X -
II, III
Da 15 a 36 kg
(4 - 12 anni)(1) X -
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 55 ページ ２０１６年６月２８日　火曜日　午後６時４７分

561-1. Per un utilizzo sicuro
UK_AURIS_HV_HB_EL (OM12L11L)

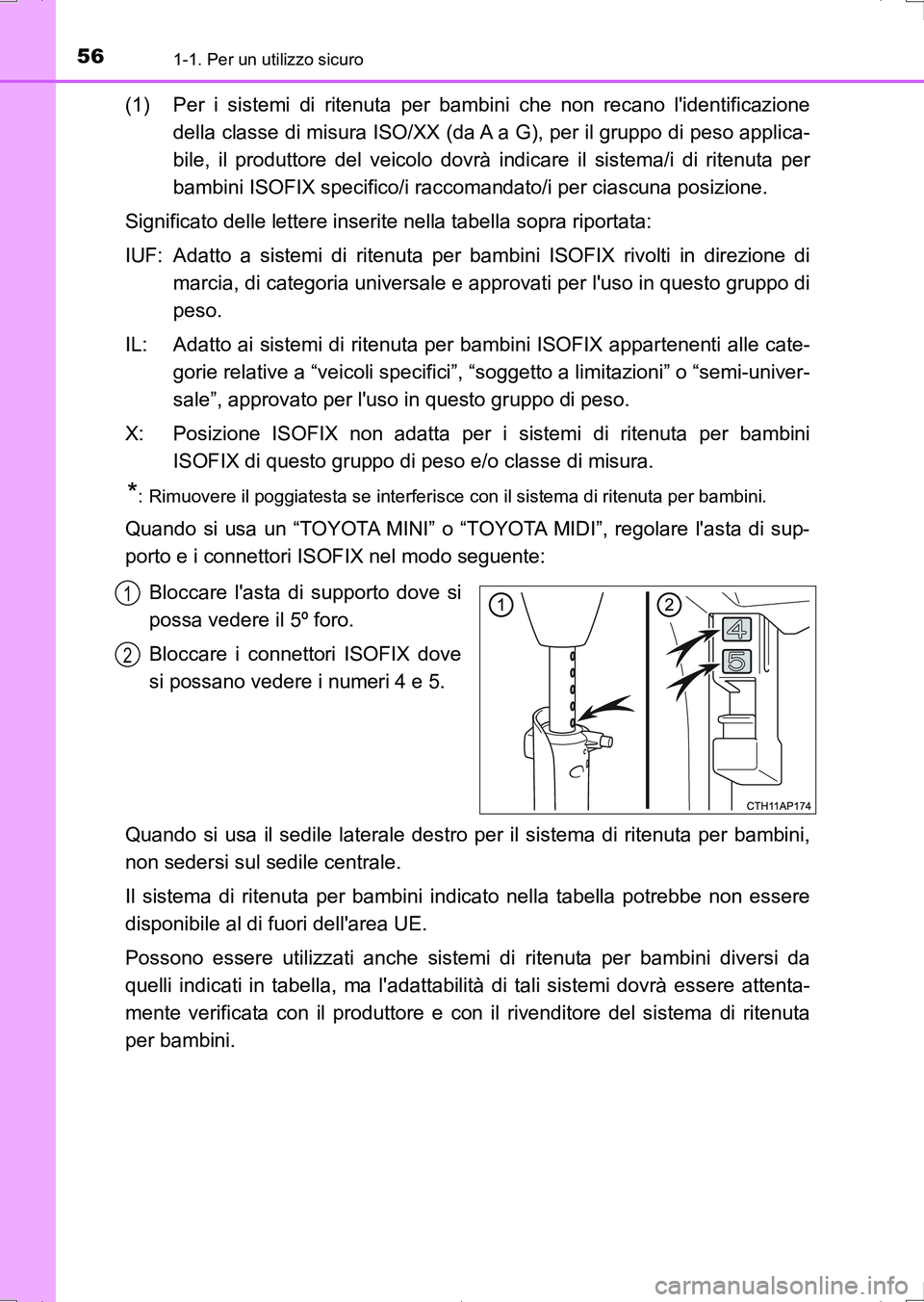

(1) Per i sistemi di ritenuta per bambini che non recano l'identificazione
della classe di misura ISO/XX (da A a G), per il gruppo di peso applica-
bile, il produttore del veicolo dovrà indicare il sistema/i di ritenuta per
bambini ISOFIX specifico/i raccomandato/i per ciascuna posizione.
Significato delle lettere inserite nella tabella sopra riportata:
IUF: Adatto a sistemi di ritenuta per bambini ISOFIX rivolti in direzione di
marcia, di categoria universale e approvati per l'uso in questo gruppo di
peso.
IL: Adatto ai sistemi di ritenuta per bambini ISOFIX appartenenti alle cate-
gorie relative a “veicoli specifici”, “soggetto a limitazioni” o “semi-univer-
sale”, approvato per l'uso in questo gruppo di peso.
X: Posizione ISOFIX non adatta per i sistemi di ritenuta per bambini
ISOFIX di questo gruppo di peso e/o classe di misura.
*: Rimuovere il poggiatesta se interferisce con il sistema di ritenuta per bambini.
Quando si usa un “TOYOTA MINI” o “TOYOTA MIDI”, regolare l'asta di sup-
porto e i connettori ISOFIX nel modo seguente:
Bloccare l'asta di supporto dove si
possa vedere il 5º foro.
Bloccare i connettori ISOFIX dove
si possano vedere i numeri 4 e 5.
Quando si usa il sedile laterale destro per il sistema di ritenuta per bambini,
non sedersi sul sedile centrale.
Il sistema di ritenuta per bambini indicato nella tabella potrebbe non essere
disponibile al di fuori dell'area UE.
Possono essere utilizzati anche sistemi di ritenuta per bambini diversi da
quelli indicati in tabella, ma l'adattabilità di tali sistemi dovrà essere attenta-
mente verificata con il produttore e con il rivenditore del sistema di ritenuta
per bambini.
1
2
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 56 ページ ２０１６年６月２８日　火曜日　午後６時４７分

571-1. Per un utilizzo sicuro
1
Per la sicurezza dei passeggeri e del veicolo
UK_AURIS_HV_HB_EL (OM12L11L)

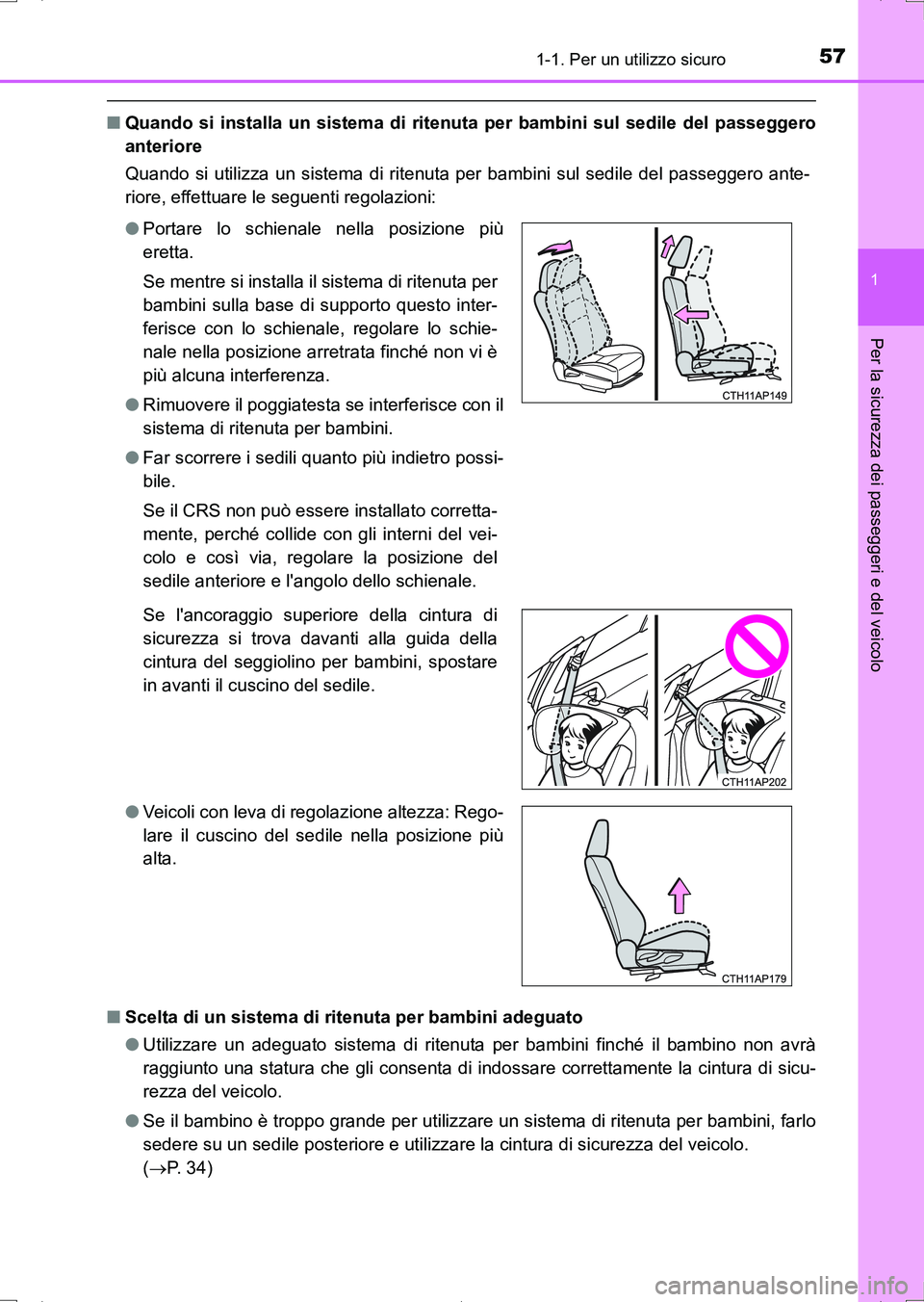

■Quando si installa un sistema di ritenuta per bambini sul sedile del passeggero
anteriore
Quando si utilizza un sistema di ritenuta per bambini sul sedile del passeggero ante-
riore, effettuare le seguenti regolazioni:
■Scelta di un sistema di ritenuta per bambini adeguato
●Utilizzare un adeguato sistema di ritenuta per bambini finché il bambino non avrà
raggiunto una statura che gli consenta di indossare correttamente la cintura di sicu-
rezza del veicolo.
●Se il bambino è troppo grande per utilizzare un sistema di ritenuta per bambini, farlo
sedere su un sedile posteriore e utilizzare la cintura di sicurezza del veicolo.
(P. 34) ●Portare lo schienale nella posizione più
eretta.
Se mentre si installa il sistema di ritenuta per
bambini sulla base di supporto questo inter-
ferisce con lo schienale, regolare lo schie-
nale nella posizione arretrata finché non vi è
più alcuna interferenza.
●Rimuovere il poggiatesta se interferisce con il
sistema di ritenuta per bambini.
●Far scorrere i sedili quanto più indietro possi-
bile.
Se il CRS non può essere installato corretta-
mente, perché collide con gli interni del vei-
colo e così via, regolare la posizione del
sedile anteriore e l'angolo dello schienale.
Se l'ancoraggio superiore della cintura di
sicurezza si trova davanti alla guida della
cintura del seggiolino per bambini, spostare
in avanti il cuscino del sedile.
●Veicoli con leva di regolazione altezza: Rego-
lare il cuscino del sedile nella posizione più
alta.
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 57 ページ ２０１６年６月２８日　火曜日　午後６時４７分

581-1. Per un utilizzo sicuro
UK_AURIS_HV_HB_EL (OM12L11L)

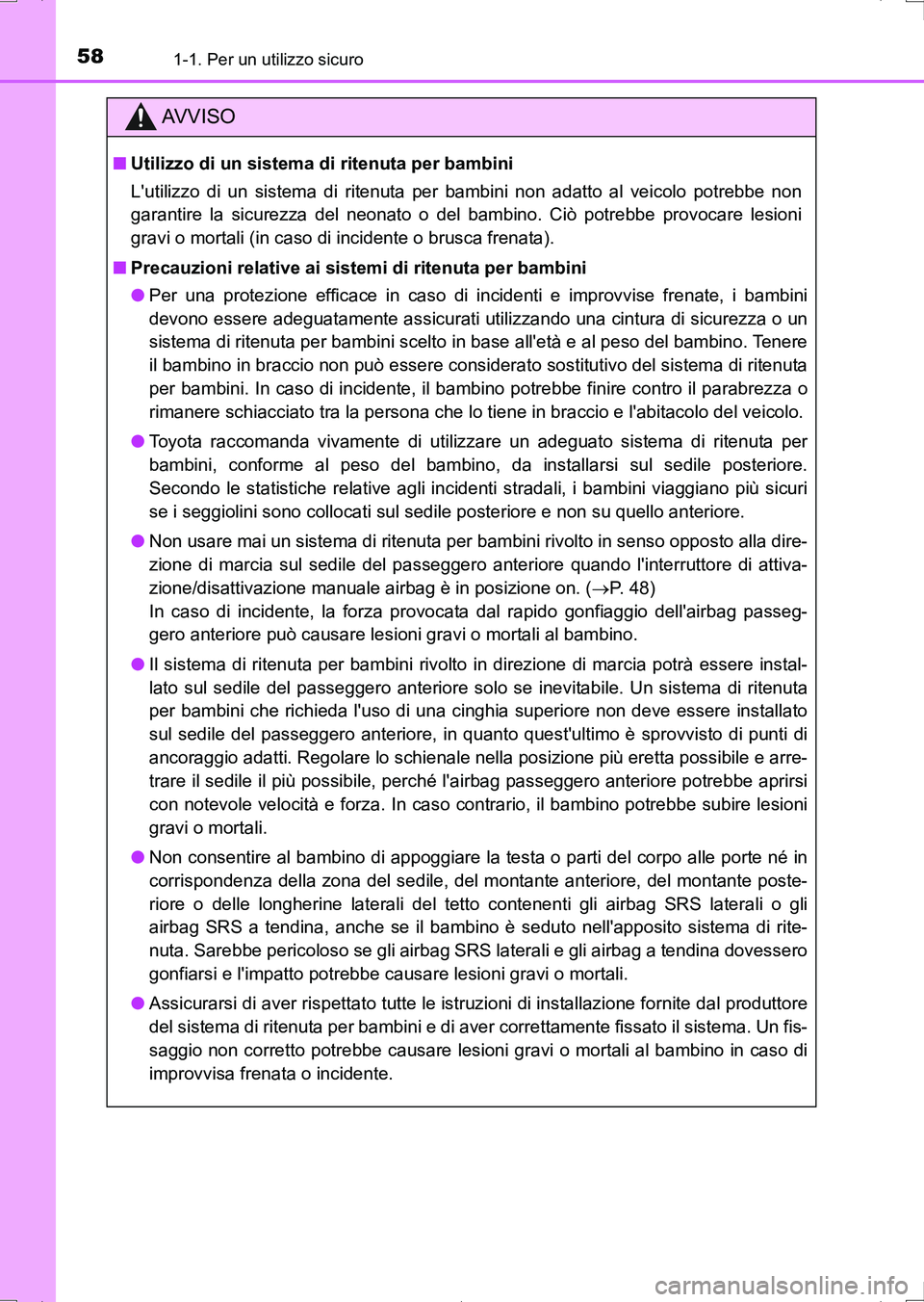

AV V I S O
■Utilizzo di un sistema di ritenuta per bambini
L'utilizzo di un sistema di ritenuta per bambini non adatto al veicolo potrebbe non
garantire la sicurezza del neonato o del bambino. Ciò potrebbe provocare lesioni
gravi o mortali (in caso di incidente o brusca frenata).
■Precauzioni relative ai sistemi di ritenuta per bambini
●Per una protezione efficace in caso di incidenti e improvvise frenate, i bambini
devono essere adeguatamente assicurati utilizzando una cintura di sicurezza o un
sistema di ritenuta per bambini scelto in base all'età e al peso del bambino. Tenere
il bambino in braccio non può essere considerato sostitutivo del sistema di ritenuta
per bambini. In caso di incidente, il bambino potrebbe finire contro il parabrezza o
rimanere schiacciato tra la persona che lo tiene in braccio e l'abitacolo del veicolo.
●Toyota raccomanda vivamente di utilizzare un adeguato sistema di ritenuta per
bambini, conforme al peso del bambino, da installarsi sul sedile posteriore.
Secondo le statistiche relative agli incidenti stradali, i bambini viaggiano più sicuri
se i seggiolini sono collocati sul sedile posteriore e non su quello anteriore.
●Non usare mai un sistema di ritenuta per bambini rivolto in senso opposto alla dire-
zione di marcia sul sedile del passeggero anteriore quando l'interruttore di attiva-
zione/disattivazione manuale airbag è in posizione on. (P. 4 8 )
In caso di incidente, la forza provocata dal rapido gonfiaggio dell'airbag passeg-
gero anteriore può causare lesioni gravi o mortali al bambino.
●Il sistema di ritenuta per bambini rivolto in direzione di marcia potrà essere instal-
lato sul sedile del passeggero anteriore solo se inevitabile. Un sistema di ritenuta
per bambini che richieda l'uso di una cinghia superiore non deve essere installato
sul sedile del passeggero anteriore, in quanto quest'ultimo è sprovvisto di punti di
ancoraggio adatti. Regolare lo schienale nella posizione più eretta possibile e arre-
trare il sedile il più possibile, perché l'airbag passeggero anteriore potrebbe aprirsi
con notevole velocità e forza. In caso contrario, il bambino potrebbe subire lesioni
gravi o mortali.
●Non consentire al bambino di appoggiare la testa o parti del corpo alle porte né in
corrispondenza della zona del sedile, del montante anteriore, del montante poste-
riore o delle longherine laterali del tetto contenenti gli airbag SRS laterali o gli
airbag SRS a tendina, anche se il bambino è seduto nell'apposito sistema di rite-
nuta. Sarebbe pericoloso se gli airbag SRS laterali e gli airbag a tendina dovessero
gonfiarsi e l'impatto potrebbe causare lesioni gravi o mortali.
●Assicurarsi di aver rispettato tutte le istruzioni di installazione fornite dal produttore
del sistema di ritenuta per bambini e di aver correttamente fissato il sistema. Un fis-
saggio non corretto potrebbe causare lesioni gravi o mortali al bambino in caso di
improvvisa frenata o incidente.
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 58 ページ ２０１６年６月２８日　火曜日　午後６時４７分

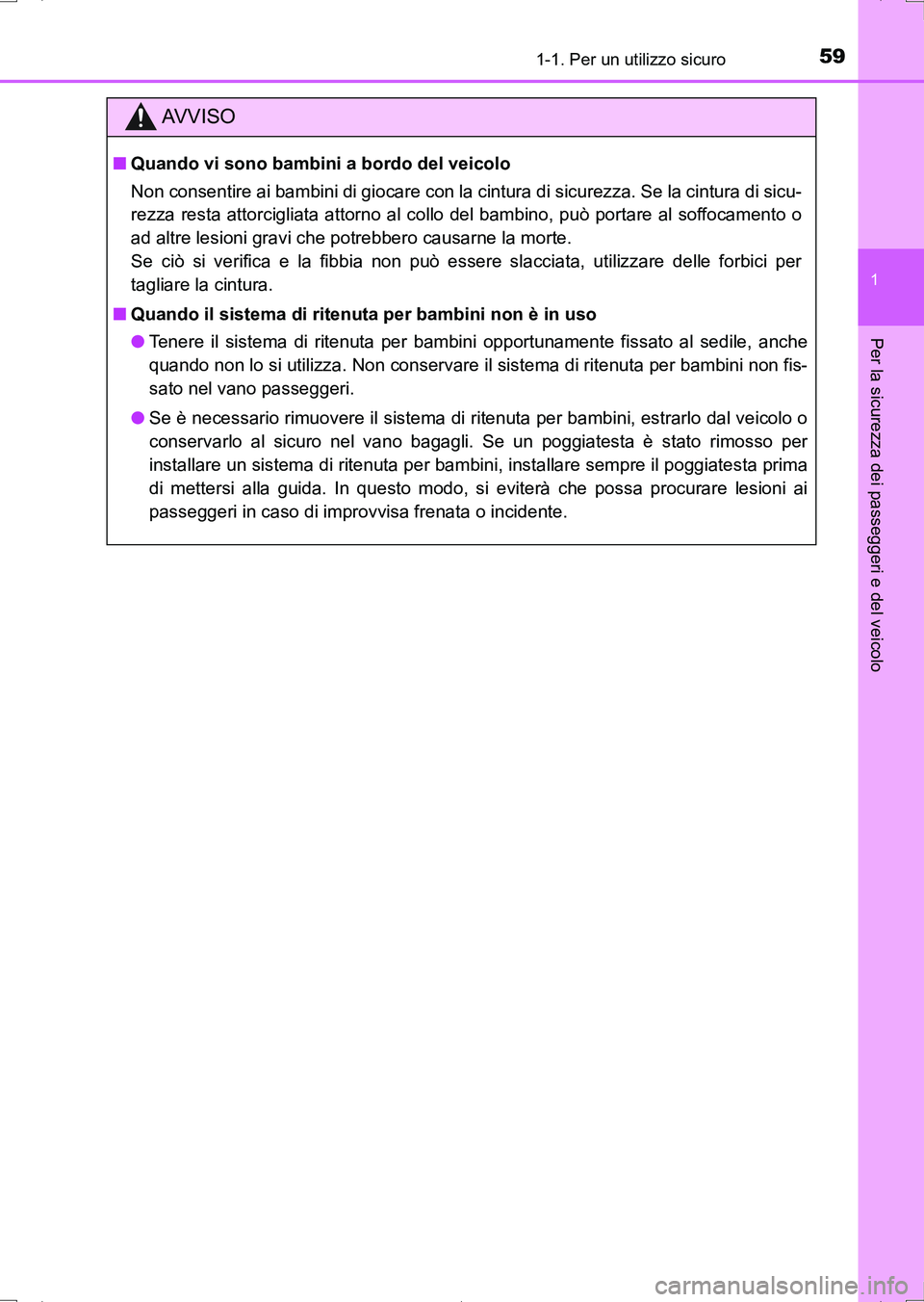

591-1. Per un utilizzo sicuro
1
Per la sicurezza dei passeggeri e del veicolo
UK_AURIS_HV_HB_EL (OM12L11L)
AV V I S O
■Quando vi sono bambini a bordo del veicolo
Non consentire ai bambini di giocare con la cintura di sicurezza. Se la cintura di sicu-
rezza resta attorcigliata attorno al collo del bambino, può portare al soffocamento o
ad altre lesioni gravi che potrebbero causarne la morte.
Se ciò si verifica e la fibbia non può essere slacciata, utilizzare delle forbici per
tagliare la cintura.
■Quando il sistema di ritenuta per bambini non è in uso
●Tenere il sistema di ritenuta per bambini opportunamente fissato al sedile, anche
quando non lo si utilizza. Non conservare il sistema di ritenuta per bambini non fis-
sato nel vano passeggeri.
●Se è necessario rimuovere il sistema di ritenuta per bambini, estrarlo dal veicolo o
conservarlo al sicuro nel vano bagagli. Se un poggiatesta è stato rimosso per
installare un sistema di ritenuta per bambini, installare sempre il poggiatesta prima
di mettersi alla guida. In questo modo, si eviterà che possa procurare lesioni ai
passeggeri in caso di improvvisa frenata o incidente.
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 59 ページ ２０１６年６月２８日　火曜日　午後６時４７分

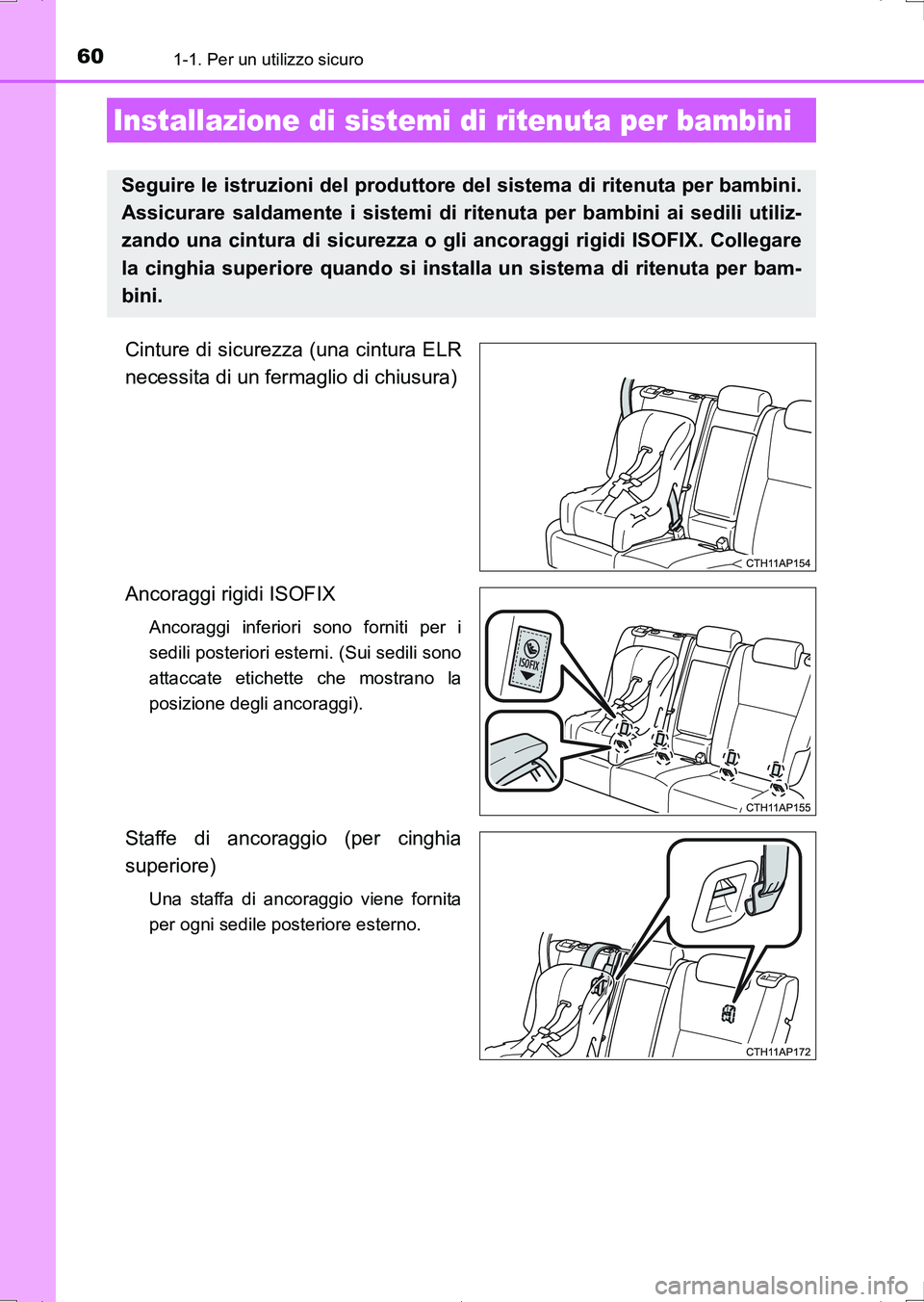

601-1. Per un utilizzo sicuro
UK_AURIS_HV_HB_EL (OM12L11L)
Cinture di sicurezza (una cintura ELR
necessita di un fermaglio di chiusura)
Ancoraggi rigidi ISOFIX
Ancoraggi inferiori sono forniti per i
sedili posteriori esterni. (Sui sedili sono
attaccate etichette che mostrano la
posizione degli ancoraggi).
Staffe di ancoraggio (per cinghia
superiore)
Una staffa di ancoraggio viene fornita
per ogni sedile posteriore esterno.
Installazione di sistemi di ritenuta per bambini
Seguire le istruzioni del produttore del sistema di ritenuta per bambini.
Assicurare saldamente i sistemi di ritenuta per bambini ai sedili utiliz-
zando una cintura di sicurezza o gli ancoraggi rigidi ISOFIX. Collegare
la cinghia superiore quando si installa un sistema di ritenuta per bam-
bini.
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 60 ページ ２０１６年６月２８日　火曜日　午後６時４７分
