2214-5. Toyota Safety Sense
OM12L07FI
4
Ajaminen

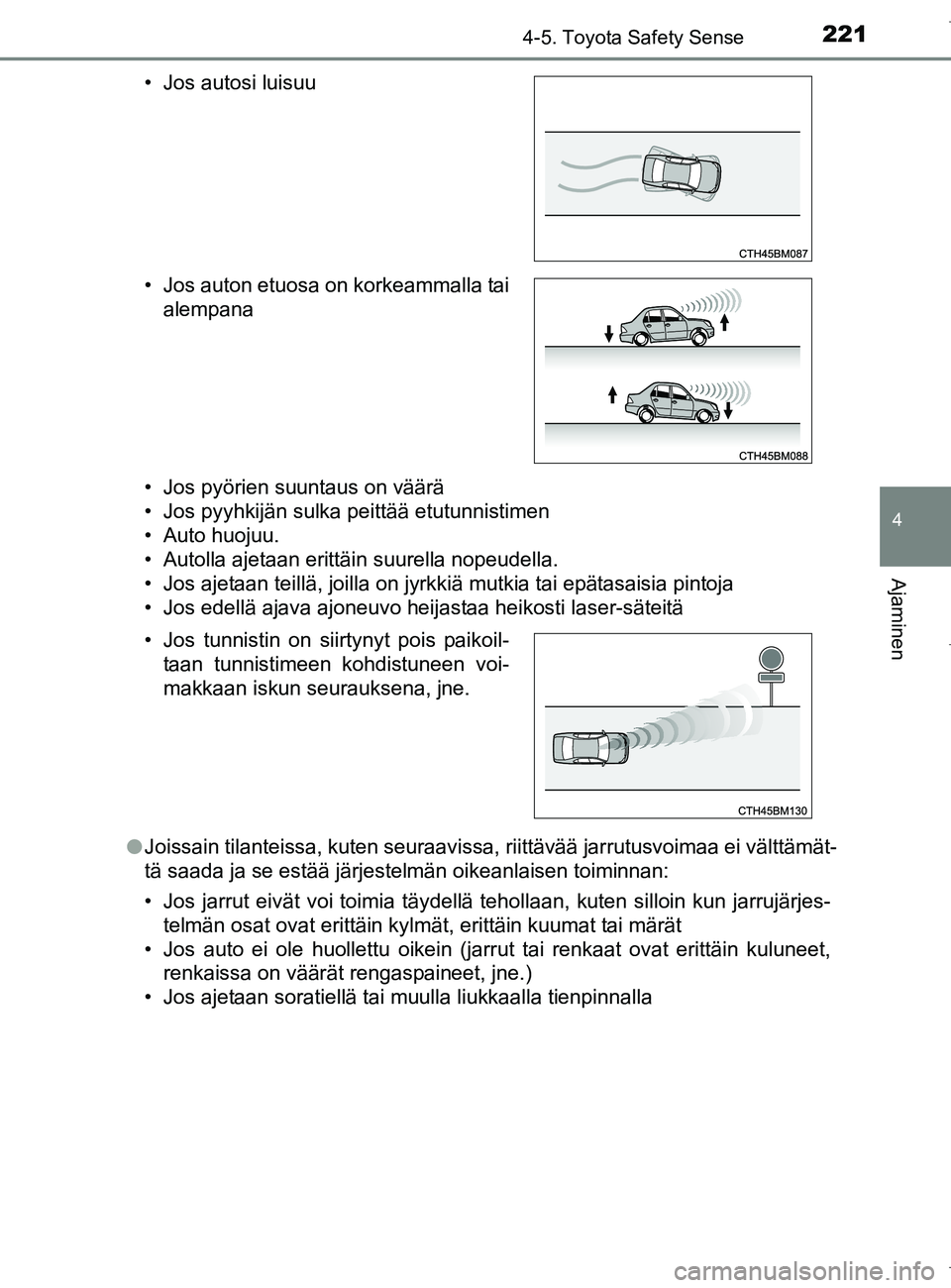

• Jos pyörien suuntaus on väärä
• Jos pyyhkijän sulka peittää etutunnistimen
• Auto huojuu.
• Autolla ajetaan erittäin suurella nopeudella.
• Jos ajetaan teillä, joilla on jyrkkiä mutkia tai epätasaisia pintoja
• Jos edellä ajava ajoneuvo heijastaa heikosti laser-säteitä
l Joissain tilanteissa, kuten seuraavissa, riittävää jarrutusvoimaa ei välttämät-
tä saada ja se estää järjestelmän oikeanlaisen toiminnan:
• Jos jarrut eivät voi toimia täydellä tehollaan, kuten silloin kun jarrujärjes-
telmän osat ovat erittäin kylmät, erittäin kuumat tai märät
• Jos auto ei ole huollettu oikein (jarrut tai renkaat ovat erittäin kuluneet, renkaissa on väärät rengaspaineet, jne.)
• Jos ajetaan soratiellä tai muulla liukkaalla tienpinnalla • Jos autosi luisuu
• Jos auton etuosa on korkeammalla tai alempana
• Jos tunnistin on siirtynyt pois paikoil- taan tunnistimeen kohdistuneen voi-
makkaan iskun seurauksena, jne.
OM12L07FI.book Page 221 Fri day, January 27, 2017 2:53 PM

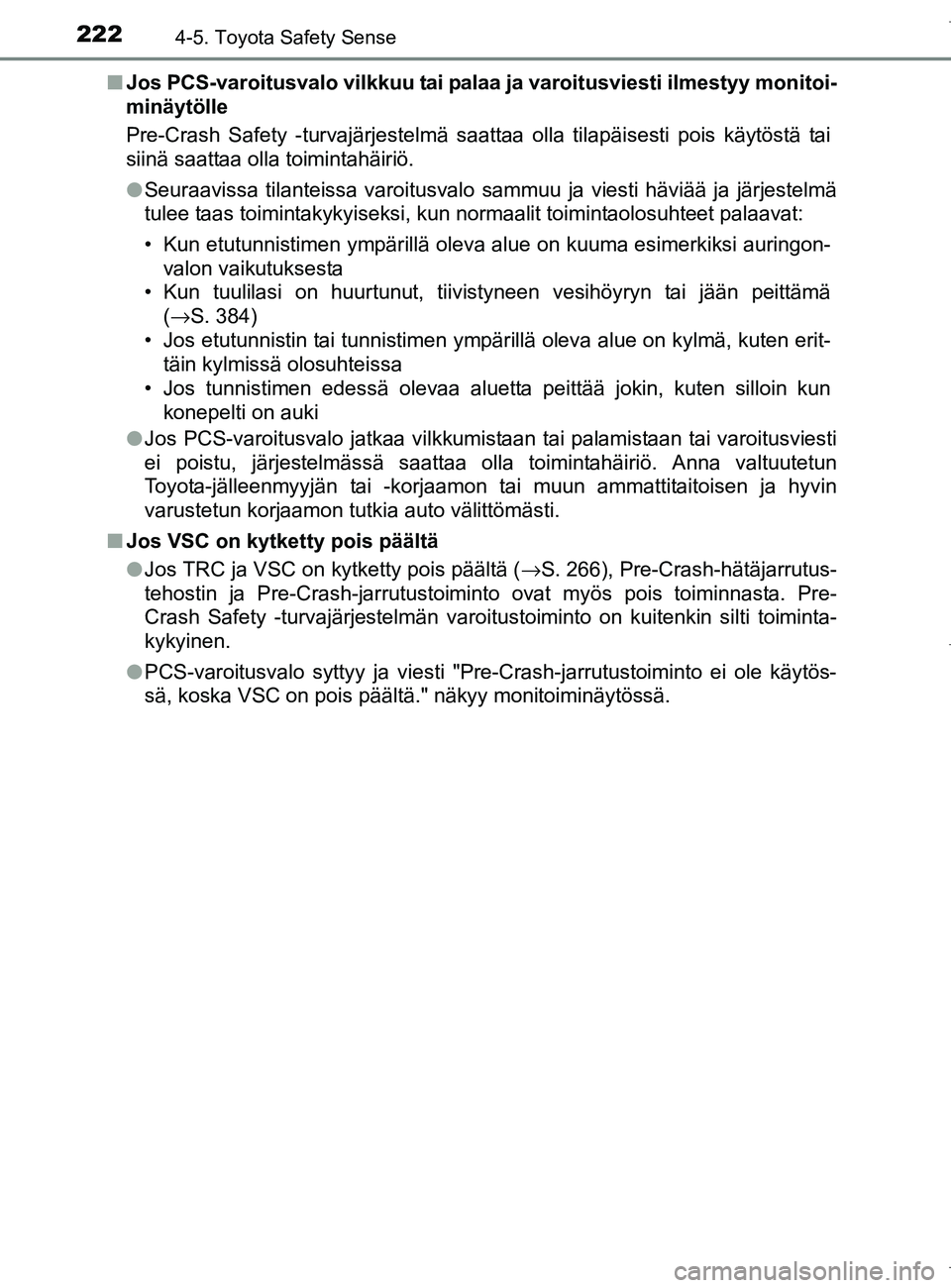

Page 222 of 544

2224-5. Toyota Safety Sense
OM12L07FIn
Jos PCS-varoitusvalo vilkkuu tai pal aa ja varoitusviesti ilmestyy monitoi-
minäytölle
Pre-Crash Safety -turvajärjestelmä saattaa olla tilapäisesti pois käytöstä tai
siinä saattaa olla toimintahäiriö.
l Seuraavissa tilanteissa varoitusvalo sammuu ja viesti häviää ja\
järjestelmä
tulee taas toimintakykyiseksi, kun normaalit toimintaolosuhteet palaavat:
• Kun etutunnistimen ympärillä oleva alue on kuuma esimerkiksi auringon-
valon vaikutuksesta
• Kun tuulilasi on huurtunut, tiivistyneen vesihöyryn tai jään peittämä
(→ S. 384)
• Jos etutunnistin tai tunnistimen ympärillä oleva alue on kylmä, kuten erit-
täin kylmissä olosuhteissa
• Jos tunnistimen edessä olevaa aluetta peittää jokin, kuten silloin kun konepelti on auki
l Jos PCS-varoitusvalo jatkaa vilkkumistaan tai palamistaan tai varoitusviesti
ei poistu, järjestelmässä saattaa olla toimintahäiriö. Anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin
varustetun korjaamon tutkia auto välittömästi.
n Jos VSC on kytketty pois päältä
lJos TRC ja VSC on kytketty pois päältä ( →S. 266), Pre-Crash-hätäjarrutus-
tehostin ja Pre-Crash-jarrutustoiminto ovat myös pois toiminnasta. Pre-
Crash Safety -turvajärjestelmän varoitustoiminto on kuitenkin silti toiminta-
kykyinen.
l PCS-varoitusvalo syttyy ja viesti "Pre-Crash-jarrutustoiminto ei ole käytös-
sä, koska VSC on pois päältä." näkyy monitoiminäytö\
ssä.
OM12L07FI.book Page 222 Fri day, January 27, 2017 2:53 PM
Page 223 of 544

2234-5. Toyota Safety Sense
OM12L07FI
4
Ajaminen

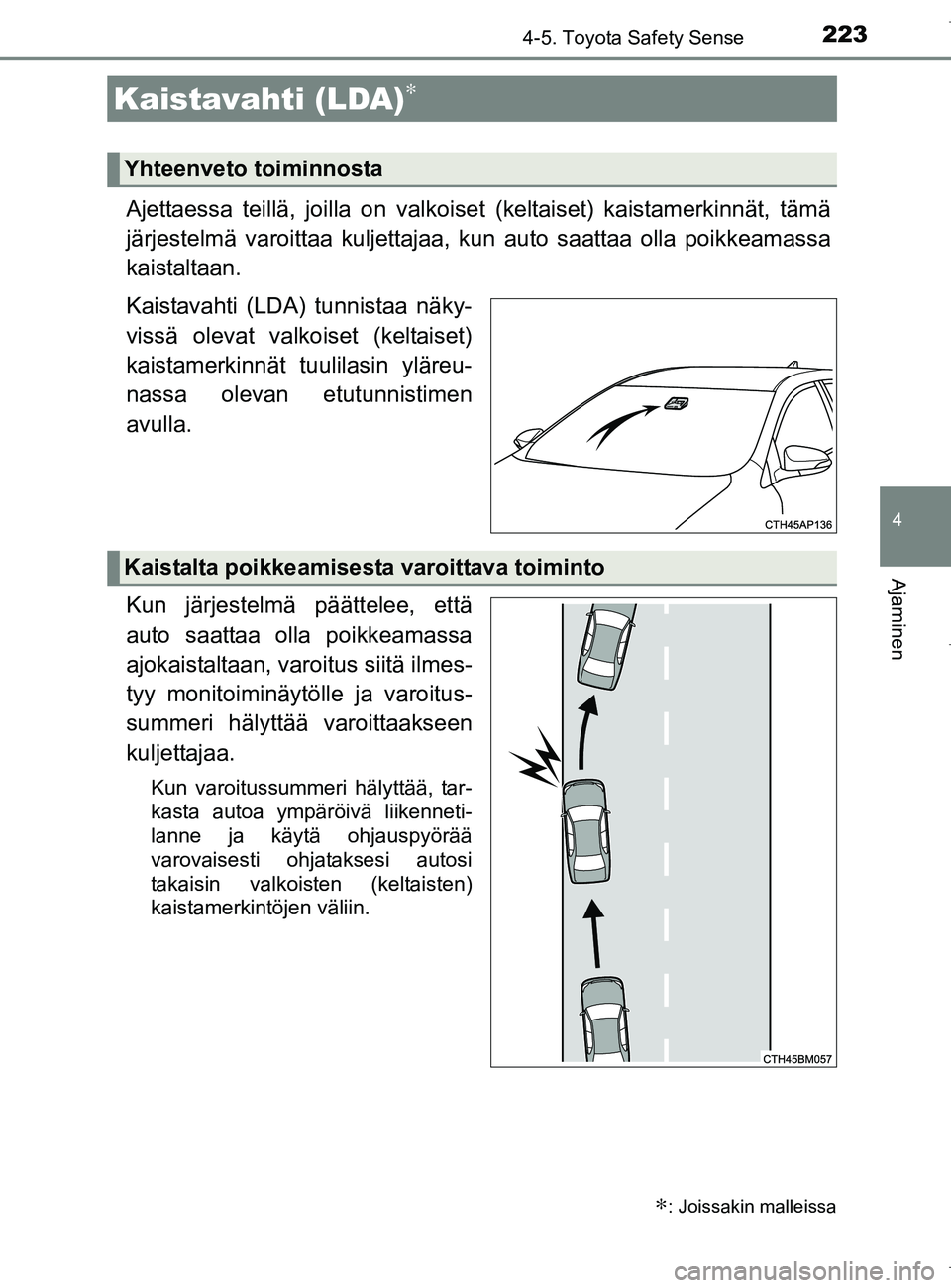

Ajettaessa teillä, joilla on valkoiset (keltaiset) kaistamerkinnät, tämä
järjestelmä varoittaa kuljettajaa, kun auto saattaa olla poikkeamassa
kaistaltaan.
Kaistavahti (LDA) tunnistaa näky-
vissä olevat valkoiset (keltaiset)
kaistamerkinnät tuulilasin yläreu-
nassa olevan et utunnistimen
avulla.
Kun järjestelmä päättelee, että
auto saattaa olla poikkeamassa
ajokaistaltaan, varoitus siitä ilmes-
tyy monitoiminäytölle ja varoitus-
summeri hälyttää varoittaakseen
kuljettajaa.
Kun varoitussummeri hälyttää, tar-
kasta autoa ympäröivä liikenneti-
lanne ja käytä ohjauspyörää
varovaisesti ohjataksesi autosi
takaisin valkoisten (keltaisten)
kaistamerkintöjen väliin.
Kaistavahti (LDA)∗
∗: Joissakin malleissa
Yhteenveto toiminnosta
Kaistalta poikkeamisesta varoittava toiminto
OM12L07FI.book Page 223 Fri day, January 27, 2017 2:53 PM
Page 224 of 544

2244-5. Toyota Safety Sense
OM12L07FI

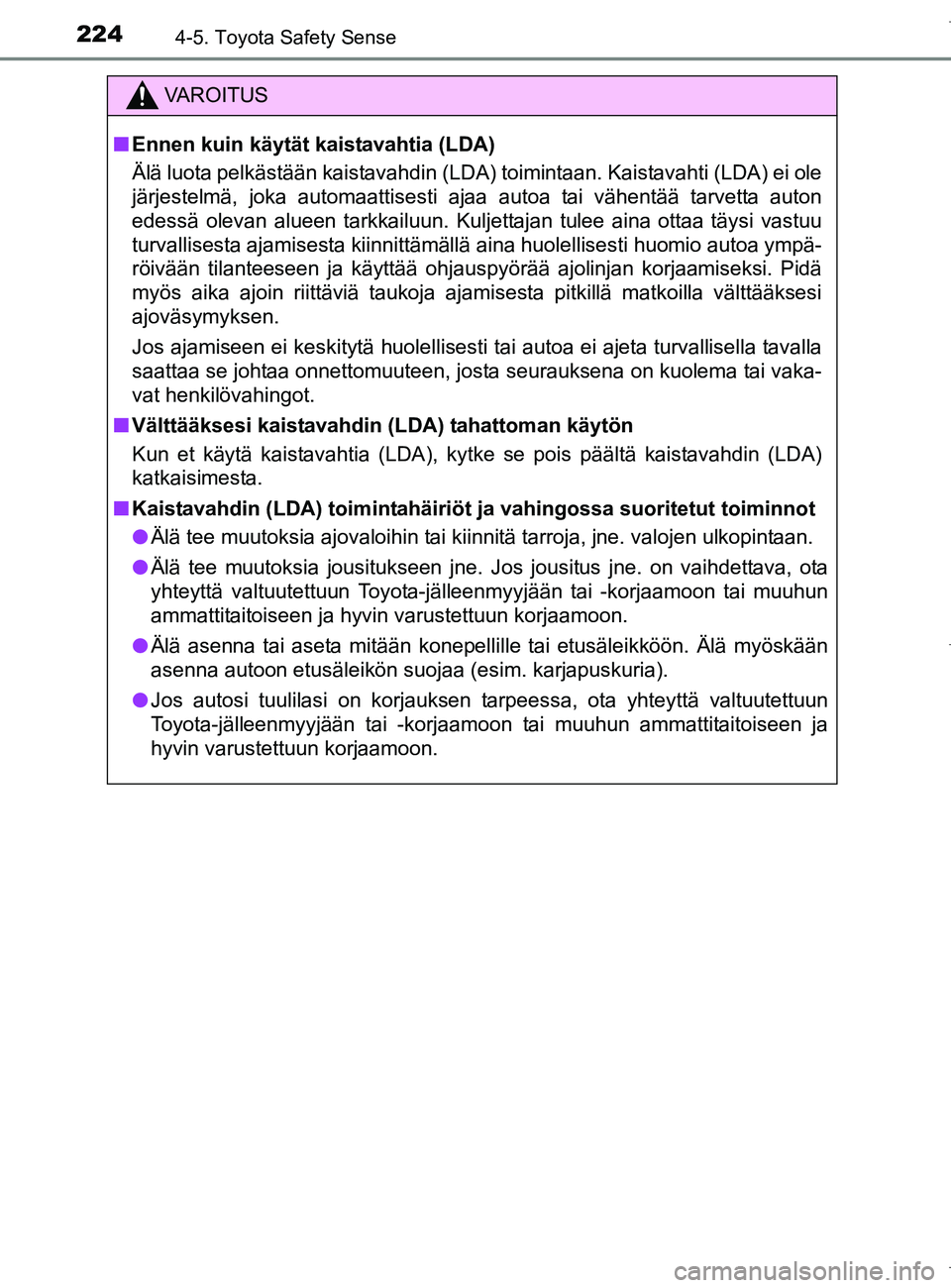

VAROITUS
nEnnen kuin käytät kaistavahtia (LDA)
Älä luota pelkästään kaistavahdin (LDA) toimintaan. Kaistavahti (LDA) ei ole
järjestelmä, joka automaattisesti ajaa autoa tai vähentää tarvetta auton
edessä olevan alueen tarkkailuun. Kuljettajan tulee aina ottaa täysi vastuu
turvallisesta ajamisesta kiinnittämällä aina huolellisesti huomio autoa ympä-
röivään tilanteeseen ja käyttää ohjauspyörää \
ajolinjan korjaamiseksi. Pidä
myös aika ajoin riittäviä taukoja ajamisesta pitkillä matkoilla välttääksesi
ajoväsymyksen.
Jos ajamiseen ei keskitytä huolellisesti tai autoa ei ajeta turvallisella tavalla
saattaa se johtaa onnettomuuteen, josta seurauksena on kuolema tai vaka-
vat henkilövahingot.
n Välttääksesi kaistavahdin (LDA) tahattoman käytön
Kun et käytä kaistavahtia (LDA), kytke se pois päältä kaistavahdin (LDA)
katkaisimesta.
n Kaistavahdin (LDA) toimintahäiriöt ja vahingossa suoritetut toiminnot
l Älä tee muutoksia ajovaloihin tai kiinnitä tarroja, jne. valojen ulkopintaan.
l Älä tee muutoksia jousitukseen jne. Jos jousitus jne. on vaihdettava, ota
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon.
l Älä asenna tai aseta mitään konepellille tai etusäleikköön. Älä myöskään
asenna autoon etusäleikön suojaa (esim. karjapuskuria).
l Jos autosi tuulilasi on korjauksen tarpeessa, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
OM12L07FI.book Page 224 Fri day, January 27, 2017 2:53 PM
Page 225 of 544

2254-5. Toyota Safety Sense
OM12L07FI
4
Ajaminen

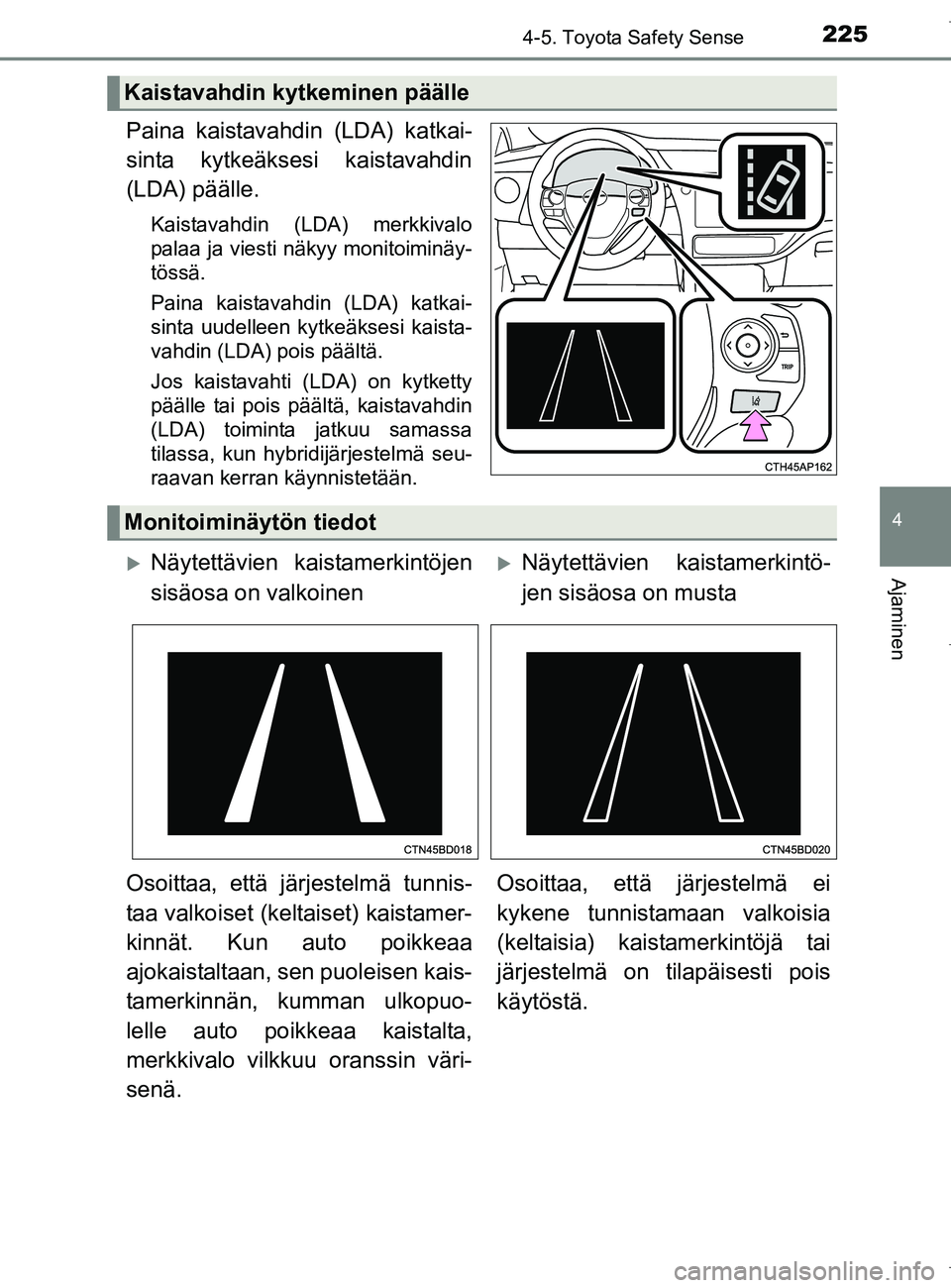

Paina kaistavahdin (LDA) katkai-
sinta kytkeäksesi kaistavahdin
(LDA) päälle.
Kaistavahdin (LDA) merkkivalo
palaa ja viesti näkyy monitoiminäy-
tössä.
Paina kaistavahdin (LDA) katkai-
sinta uudelleen kytkeäksesi kaista-
vahdin (LDA) pois päältä.
Jos kaistavahti (LDA) on kytketty
päälle tai pois päältä, kaistavahdin
(LDA) toiminta jatkuu samassa
tilassa, kun hybridijärjestelmä seu-
raavan kerran käynnistetään.
Kaistavahdin kytkeminen päälle
Monitoiminäytön tiedot
Näytettävien kaistamerkintöjen
sisäosa on valkoinenNäytettävien kaistamerkintö-
jen sisäosa on musta
Osoittaa, että järjestelmä tunnis-
taa valkoiset (keltaiset) kaistamer-
kinnät. Kun auto poikkeaa
ajokaistaltaan, sen puoleisen kais-
tamerkinnän, kumman ulkopuo-
lelle auto poikkeaa kaistalta,
merkkivalo vilkkuu oranssin väri-
senä. Osoittaa, että järjestelmä ei
kykene tunnistamaan valkoisia
(keltaisia) kaistamerkintöjä tai
järjestelmä on tilapäisesti pois
käytöstä.
OM12L07FI.book Page 225 Fri
day, January 27, 2017 2:53 PM
Page 226 of 544

2264-5. Toyota Safety Sense
OM12L07FI

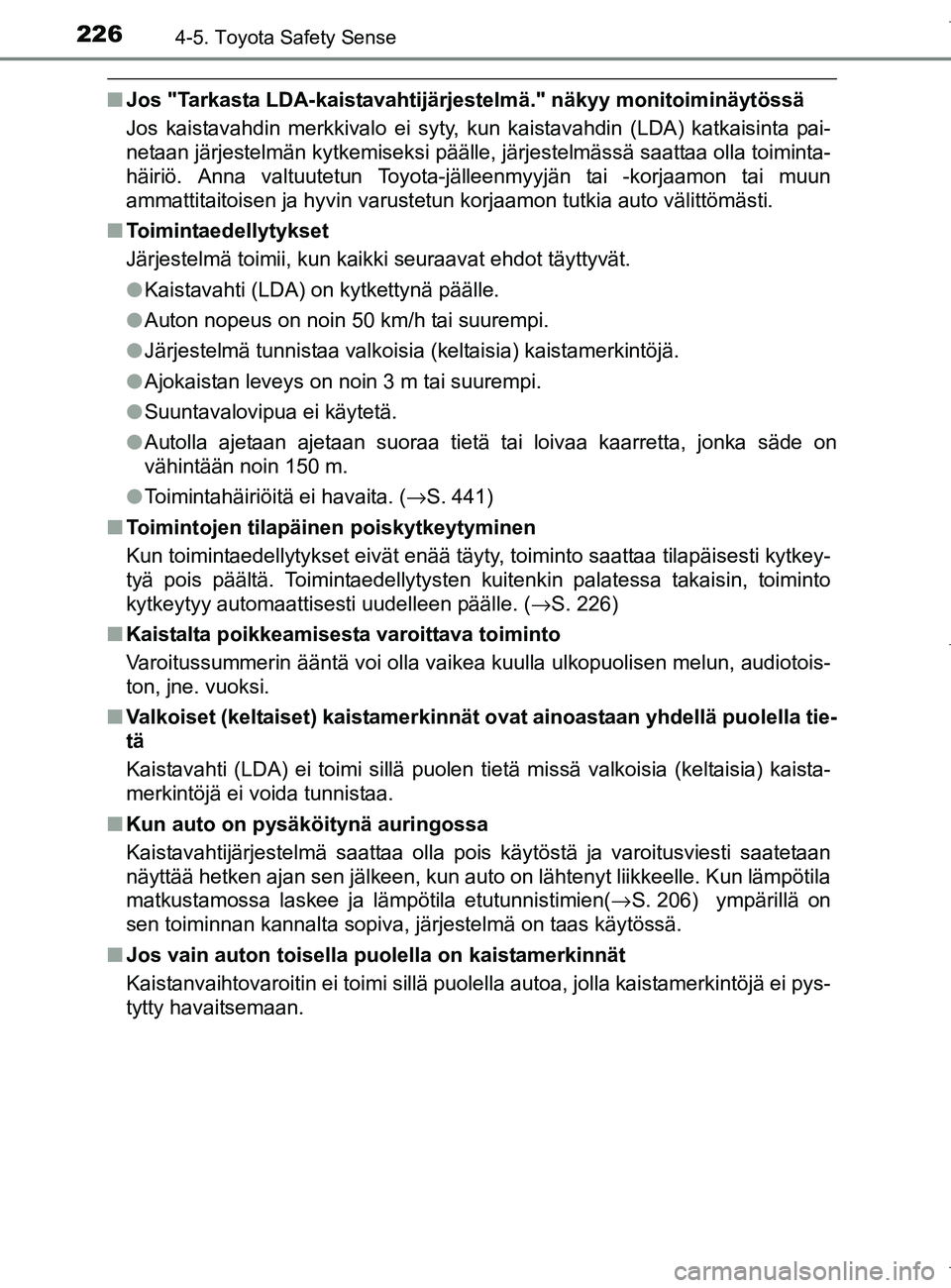

nJos "Tarkasta LDA-kaistavahtijärjestelmä." näkyy monitoiminäytössä
Jos kaistavahdin merkkivalo ei syty, kun kaistavahdin (LDA) katkaisinta pai-
netaan järjestelmän kytkemiseksi päälle, järjestelmässä saattaa olla toiminta-
häiriö. Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto välittömästi.
n Toimintaedellytykset
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
lKaistavahti (LDA) on kytkettynä päälle.
l Auton nopeus on noin 50 km/h tai suurempi.
l Järjestelmä tunnistaa valkoisia (keltaisia) kaistamerkintöjä.
l Ajokaistan leveys on noin 3 m tai suurempi.
l Suuntavalovipua ei käytetä.
l Autolla ajetaan ajetaan suoraa tietä tai loivaa kaarretta, jonka säde on
vähintään noin 150 m.
l Toimintahäiriöitä ei havaita. ( →S. 441)
n Toimintojen tilapäinen poiskytkeytyminen
Kun toimintaedellytykset eivät enää täyty, toiminto saattaa tilapäisesti kytkey-
tyä pois päältä. Toimintaedellytysten kuitenkin palatessa takaisin, toiminto
kytkeytyy automaattisesti uudelleen päälle. ( →S. 226)
n Kaistalta poikkeamisesta varoittava toiminto
Varoitussummerin ääntä voi olla vaikea kuulla ulkopuolisen melun, audiotois-
ton, jne. vuoksi.
n Valkoiset (keltaiset) kaistamerkinnät ovat ainoastaan yhdellä puolella tie-
tä
Kaistavahti (LDA) ei toimi sillä puolen tietä missä valkoisia (keltaisia) kaista-
merkintöjä ei voida tunnistaa.
n Kun auto on pysäköitynä auringossa
Kaistavahtijärjestelmä saattaa olla pois käytöstä ja varoitusviesti saatetaan
näyttää hetken ajan sen jälkeen, kun auto on lähtenyt liikkeelle. Kun lämpötila
matkustamossa laskee ja lämpötila etutunnistimien( →S. 206) ympärillä on
sen toiminnan kannalta sopiva, järjestelmä on taas käytössä.
n Jos vain auton toisella puolella on kaistamerkinnät
Kaistanvaihtovaroitin ei toimi sillä puolella autoa, jolla kaistamerkintöjä ei pys-
tytty havaitsemaan.
OM12L07FI.book Page 226 Fri day, January 27, 2017 2:53 PM
Page 227 of 544

2274-5. Toyota Safety Sense
OM12L07FI
4
Ajaminen

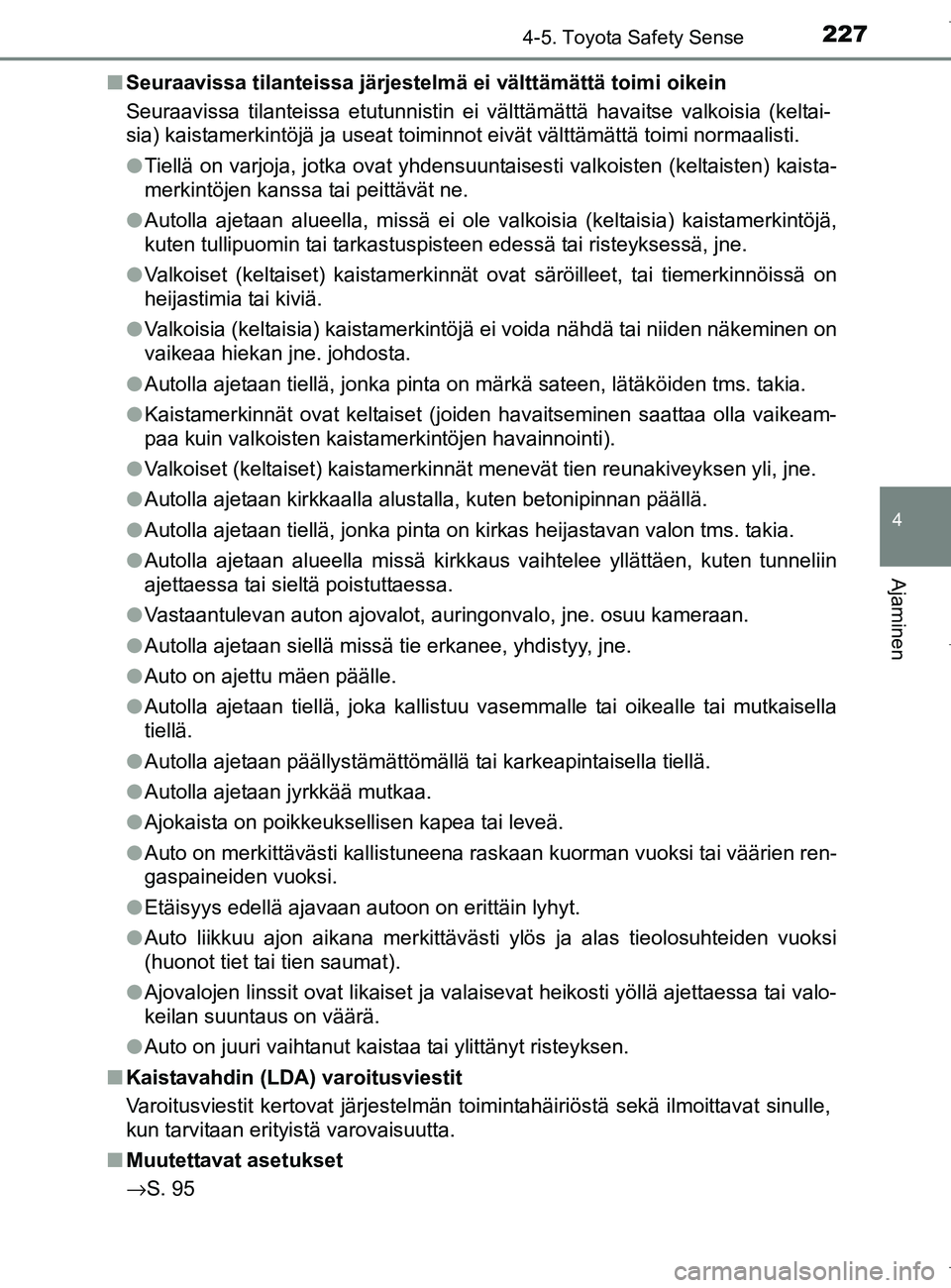

nSeuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein
Seuraavissa tilanteissa etutunnistin ei välttämättä havaitse valkoisia (keltai-
sia) kaistamerkintöjä ja useat toiminnot eivät välttämättä toimi normaalisti.
lTiellä on varjoja, jotka ovat yhdensuuntaisesti valkoisten (keltaisten) kaista-
merkintöjen kanssa tai peittävät ne.
l Autolla ajetaan alueella, missä ei ole valkoisia (keltaisia) kaistamerkintöjä,
kuten tullipuomin tai tarkastuspisteen edessä tai risteyksessä, jne.
l Valkoiset (keltaiset) kaistamerkinnät ovat säröilleet, tai tiemerkinnöissä on
heijastimia tai kiviä.
l Valkoisia (keltaisia) kaistamerkintöjä ei voida nähdä tai niiden näkeminen on
vaikeaa hiekan jne. johdosta.
l Autolla ajetaan tiellä, jonka pinta on märkä sateen, lätäköiden tms. takia.
l Kaistamerkinnät ovat keltaiset (joiden havaitseminen saattaa olla vaikeam-
paa kuin valkoisten kaistamerkintöjen havainnointi).
l Valkoiset (keltaiset) kaistamerkinnät menevät tien reunakiveyksen yli, jne.
l Autolla ajetaan kirkkaalla alustalla, kuten betonipinnan päällä.
l Autolla ajetaan tiellä, jonka pinta on kirkas heijastavan valon tms. takia.
l Autolla ajetaan alueella missä kirkkaus vaihtelee yllättäen, kuten tunneliin
ajettaessa tai sieltä poistuttaessa.
l Vastaantulevan auton ajovalot, auringonvalo, jne. osuu kameraan.
l Autolla ajetaan siellä missä tie erkanee, yhdistyy, jne.
l Auto on ajettu mäen päälle.
l Autolla ajetaan tiellä, joka kallistuu vasemmalle tai oikealle tai mutkaisella
tiellä.
l Autolla ajetaan päällystämättömällä tai karkeapintaisella tiellä.
l Autolla ajetaan jyrkkää mutkaa.
l Ajokaista on poikkeuksellisen kapea tai leveä.
l Auto on merkittävästi kallistuneena raskaan kuorman vuoksi tai väärien ren-
gaspaineiden vuoksi.
l Etäisyys edellä ajavaan autoon on erittäin lyhyt.
l Auto liikkuu ajon aikana merkittävästi ylös ja alas tieolosuhteiden vuoksi
(huonot tiet tai tien saumat).
l Ajovalojen linssit ovat likaiset ja valaisevat heikosti yöllä ajettaessa tai valo-
keilan suuntaus on väärä.
l Auto on juuri vaihtanut kaistaa tai ylittänyt risteyksen.
n Kaistavahdin (LDA) varoitusviestit
Varoitusviestit kertovat järjestelmän toimintahäiriöstä sekä ilmoittavat sinulle,
kun tarvitaan erityistä varovaisuutta.
n Muutettavat asetukset
→S. 95
OM12L07FI.book Page 227 Fri day, January 27, 2017 2:53 PM
Page 228 of 544

2284-5. Toyota Safety Sense
OM12L07FI

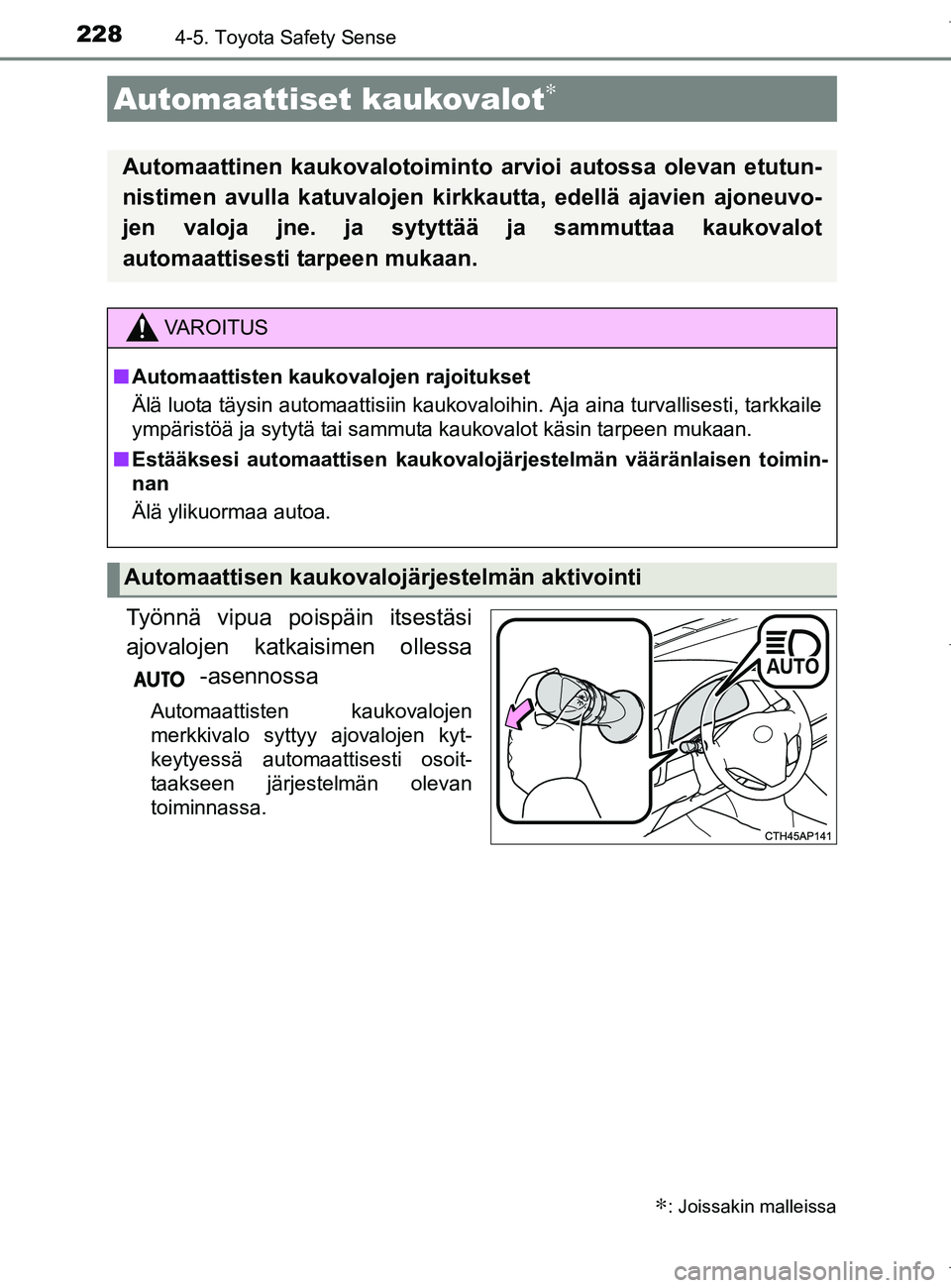

Työnnä vipua poispäin itsestäsi
ajovalojen katkaisimen ollessa -asennossa
Automaattisten kaukovalojen
merkkivalo syttyy ajovalojen kyt-
keytyessä automaattisesti osoit-
taakseen järjestelmän olevan
toiminnassa.
Automaattiset kaukovalot∗
∗: Joissakin malleissa
Automaattinen kaukovalotoimint o arvioi autossa olevan etutun-
nistimen avulla katuvalojen kirk kautta, edellä ajavien ajoneuvo-
jen valoja jne. ja sytyttää ja sammuttaa kaukovalot
automaattisesti tarpeen mukaan.
VAROITUS
n Automaattisten kaukovalojen rajoitukset
Älä luota täysin automaattisiin kaukovaloihin. Aja aina turvallisesti, tarkkaile
ympäristöä ja sytytä tai sammuta kaukovalot käsin tarpeen mukaan.
n Estääksesi automaattisen kaukovaloj ärjestelmän vääränlaisen toimin-
nan
Älä ylikuormaa autoa.
Automaattisen kaukovalojärjestelmän aktivointi
OM12L07FI.book Page 228 Fri day, January 27, 2017 2:53 PM

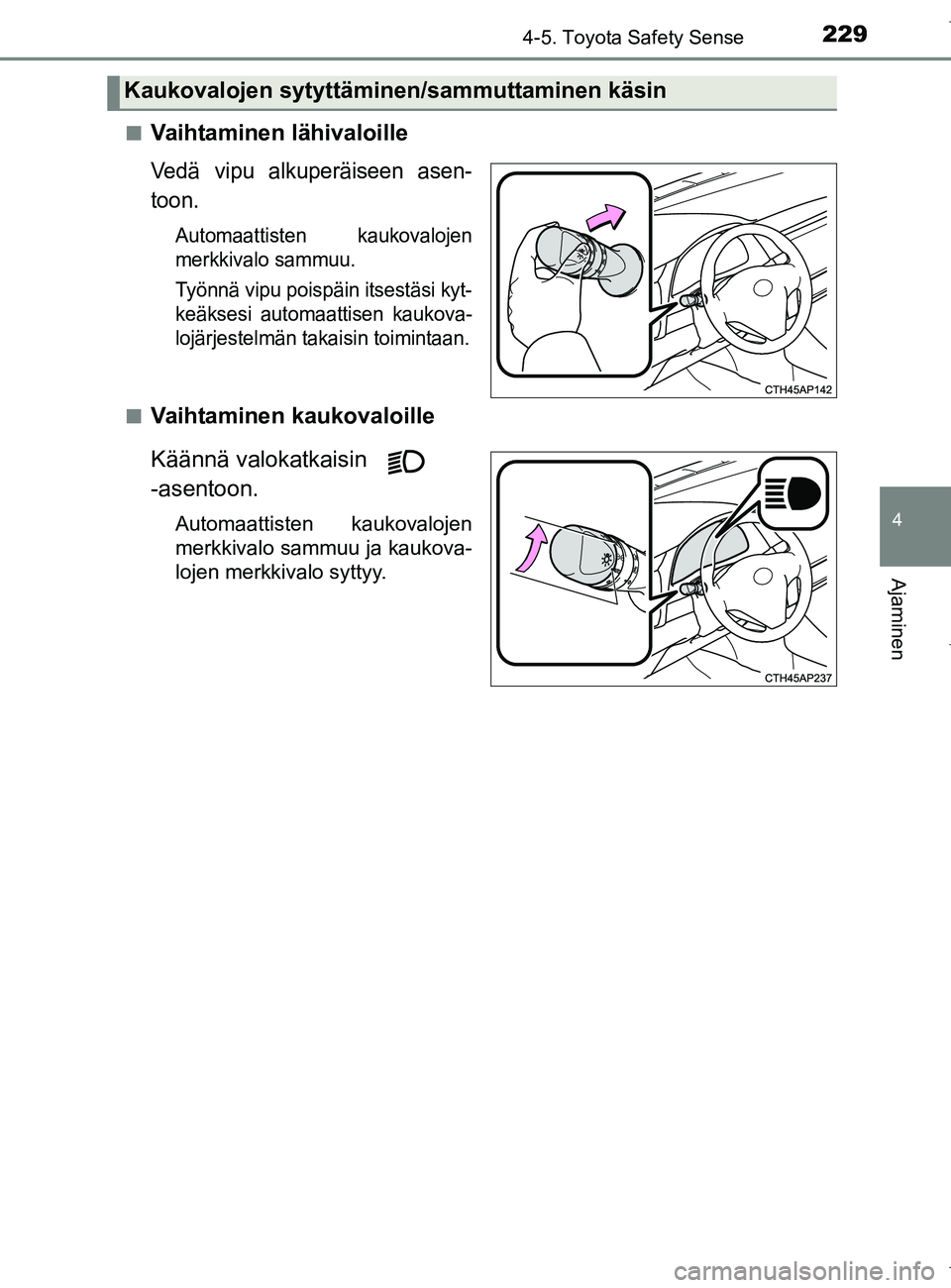

Page 229 of 544

2294-5. Toyota Safety Sense
OM12L07FI
4
Ajaminen
nVaihtaminen lähivaloille
Vedä vipu alkuperäiseen asen-
toon.
Automaattisten kaukovalojen
merkkivalo sammuu.
Työnnä vipu poispäin itsestäsi kyt-
keäksesi automaattisen kaukova-
lojärjestelmän takaisin toimintaan.
nVaihtaminen kaukovaloille
Käännä valokatkaisin
-asentoon.
Automaattisten kaukovalojen
merkkivalo sammuu ja kaukova-
lojen merkkivalo syttyy.
Kaukovalojen sytyttäminen/sammuttaminen käsin
OM12L07FI.book Page 229 Fri day, January 27, 2017 2:53 PM

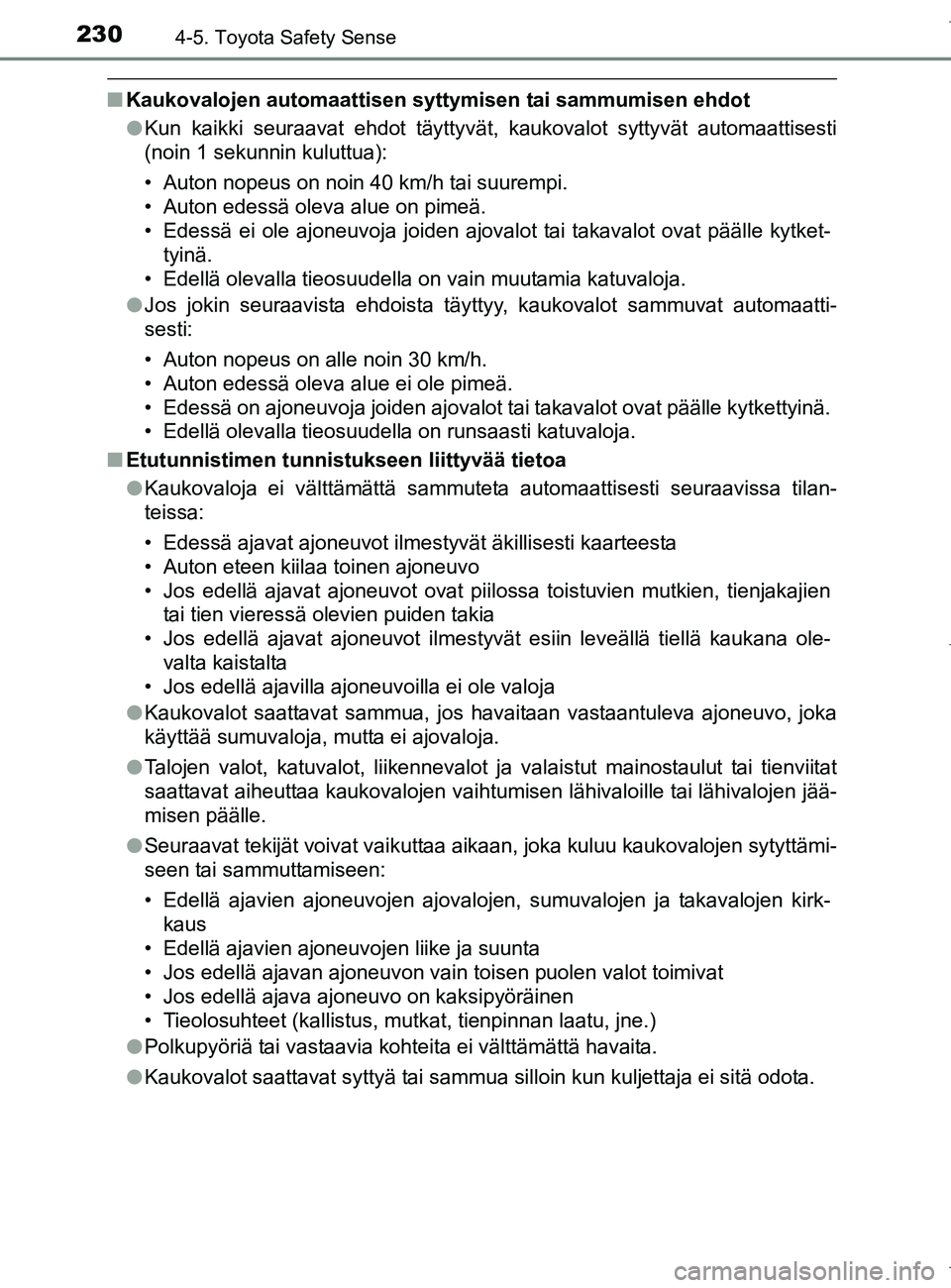

Page 230 of 544

2304-5. Toyota Safety Sense
OM12L07FI
nKaukovalojen automaattisen syt tymisen tai sammumisen ehdot
l Kun kaikki seuraavat ehdot täyttyvät, kaukovalot syttyvät automaattisesti
(noin 1 sekunnin kuluttua):
• Auton nopeus on noin 40 km/h tai suurempi.
• Auton edessä oleva alue on pimeä.
• Edessä ei ole ajoneuvoja joiden ajovalot tai takavalot ovat päälle kytket-
tyinä.
• Edellä olevalla tieosuudella on vain muutamia katuvaloja.
l Jos jokin seuraavista ehdoista täyttyy, kaukovalot sammuvat automaatti-
sesti:
• Auton nopeus on alle noin 30 km/h.
• Auton edessä oleva alue ei ole pimeä.
• Edessä on ajoneuvoja joiden ajovalot tai takavalot ovat päälle kytkettyinä.
• Edellä olevalla tieosuudella on runsaasti katuvaloja.
n Etutunnistimen tunnis tukseen liittyvää tietoa
l Kaukovaloja ei välttämättä sammuteta automaattisesti seuraavissa tilan-
teissa:
• Edessä ajavat ajoneuvot ilmestyvät äkillisesti kaarteesta
• Auton eteen kiilaa toinen ajoneuvo
• Jos edellä ajavat ajoneuvot ovat piilossa toistuvien mutkien, tienjakajien
tai tien vieressä olevien puiden takia
• Jos edellä ajavat ajoneuvot ilmestyvät esiin leveällä tiellä kaukana ole- valta kaistalta
• Jos edellä ajavilla ajoneuvoilla ei ole valoja
l Kaukovalot saattavat sammua, jos havaitaan vastaantuleva ajoneuvo, joka
käyttää sumuvaloja, mutta ei ajovaloja.
l Talojen valot, katuvalot, liikennevalot ja valaistut mainostaulut tai tienviitat
saattavat aiheuttaa kaukovalojen vaihtumisen lähivaloille tai lähivalojen jää-
misen päälle.
l Seuraavat tekijät voivat vaikuttaa aikaan, joka kuluu kaukovalojen sytyttämi-
seen tai sammuttamiseen:
• Edellä ajavien ajoneuvojen ajovalojen, sumuvalojen ja takavalojen kirk-
kaus
• Edellä ajavien ajoneuvojen liike ja suunta
• Jos edellä ajavan ajoneuvon vain toisen puolen valot toimivat
• Jos edellä ajava ajoneuvo on kaksipyöräinen
• Tieolosuhteet (kallistus, mutkat, tienpinnan laatu, jne.)
l Polkupyöriä tai vastaavia kohteita ei välttämättä havaita.
l Kaukovalot saattavat syttyä tai sammua silloin kun kuljettaja ei sitä odota.
OM12L07FI.book Page 230 Fri day, January 27, 2017 2:53 PM
