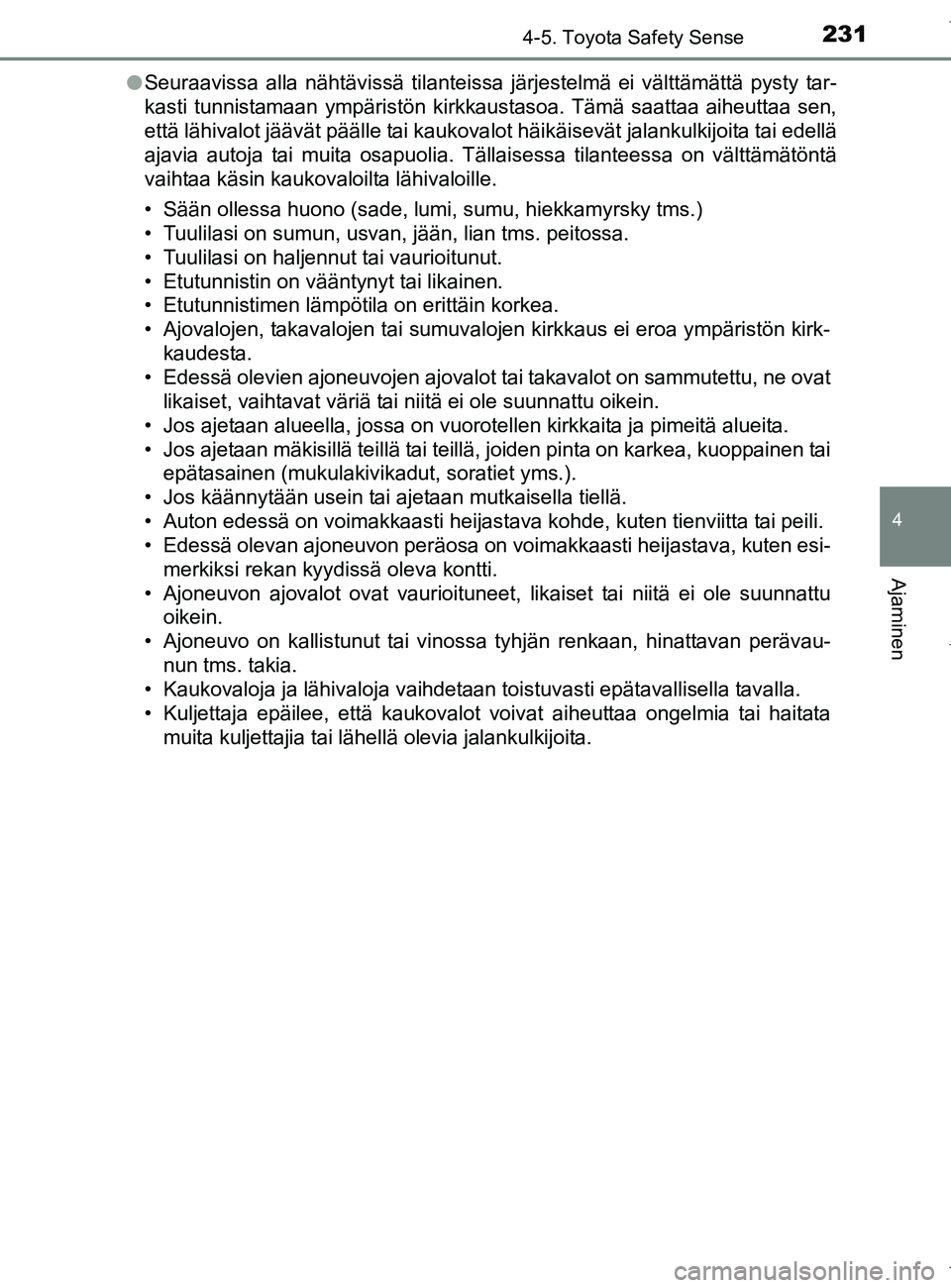

Page 231 of 544

2314-5. Toyota Safety Sense
OM12L07FI
4
Ajaminen
lSeuraavissa alla nähtävissä tilanteissa järjestelmä ei välttämättä pysty tar-
kasti tunnistamaan ympäristön kirkkaustasoa. Tämä saattaa aiheuttaa sen,
että lähivalot jäävät päälle tai kaukoval ot häikäisevät jalankulkijoita tai edellä
ajavia autoja tai muita osapuolia. Tällaisessa tilanteessa on välttämätöntä
vaihtaa käsin kaukovaloilta lähivaloille.
• Sään ollessa huono (sade, lumi, sumu, hiekkamyrsky tms.)
• Tuulilasi on sumun, usvan, jään, lian tms. peitossa.
• Tuulilasi on haljennut tai vaurioitunut.
• Etutunnistin on vääntynyt tai likainen.
• Etutunnistimen lämpötila on erittäin korkea.
• Ajovalojen, takavalojen tai sumuvalojen kirkkaus ei eroa ympäristön kirk- kaudesta.
• Edessä olevien ajoneuvojen ajovalot tai takavalot on sammutettu, ne ovat likaiset, vaihtavat väriä tai niitä ei ole suunnattu oikein.
• Jos ajetaan alueella, jossa on vuorotellen kirkkaita ja pimeitä alueita.
• Jos ajetaan mäkisillä teillä tai teillä, joiden pinta on karkea, kuoppainen tai epätasainen (mukulakivikadut, soratiet yms.).
• Jos käännytään usein tai ajetaan mutkaisella tiellä.
• Auton edessä on voimakkaasti heijastava kohde, kuten tienviitta tai peili.
• Edessä olevan ajoneuvon peräosa on voimakkaasti heijastava, kuten esi- merkiksi rekan kyydissä oleva kontti.
• Ajoneuvon ajovalot ovat vaurioituneet, likaiset tai niitä ei ole suunnattu oikein.
• Ajoneuvo on kallistunut tai vinossa tyhjän renkaan, hinattavan perävau-
nun tms. takia.
• Kaukovaloja ja lähivaloja vaihdetaan toistuvasti epätavallisella tavalla.
• Kuljettaja epäilee, että kaukovalot voivat aiheuttaa ongelmia tai haitata
muita kuljettajia tai lähellä olevia jalankulkijoita.
OM12L07FI.book Page 231 Fri day, January 27, 2017 2:53 PM

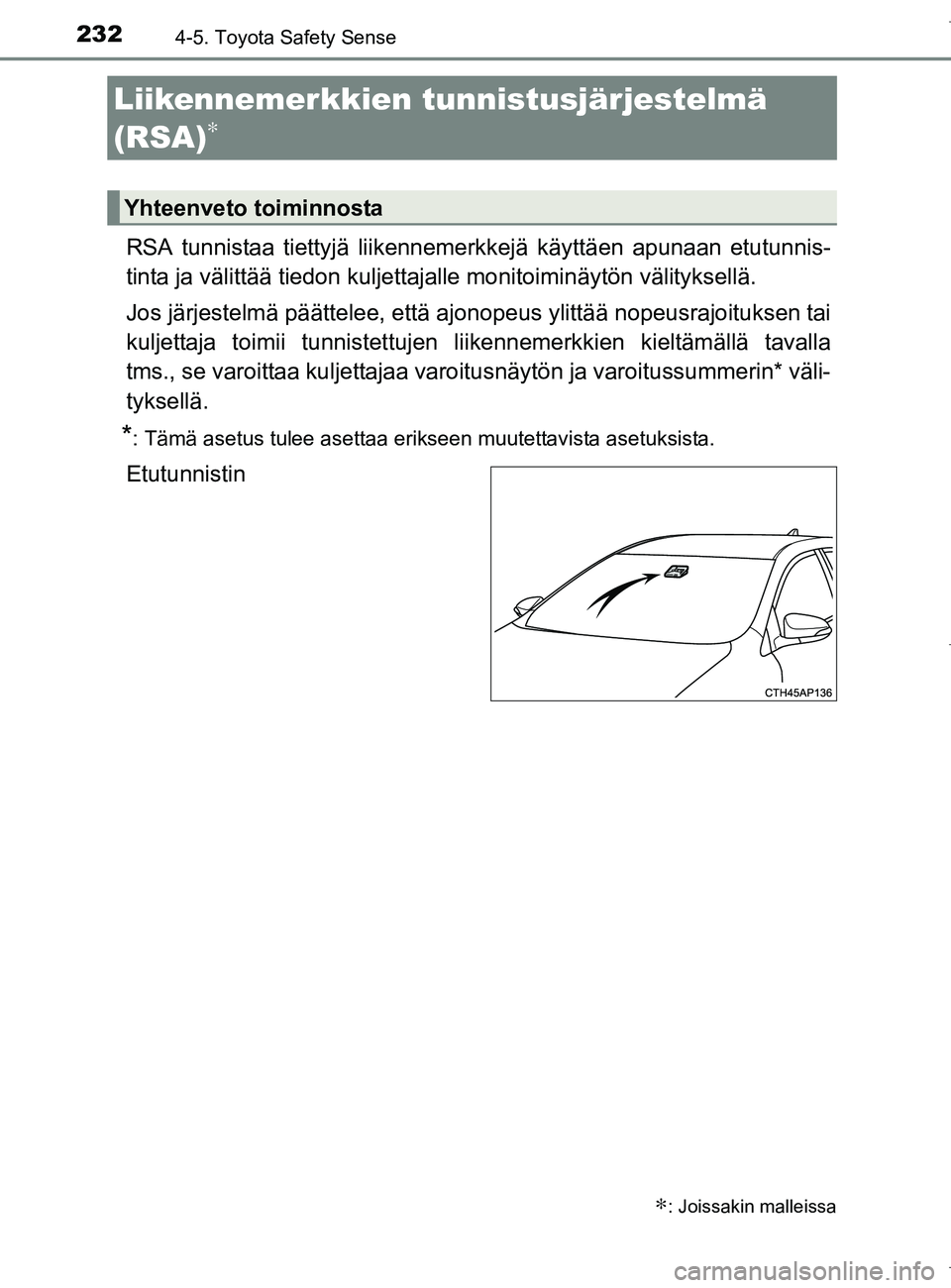

Page 232 of 544

2324-5. Toyota Safety Sense
OM12L07FI
RSA tunnistaa tiettyjä liikennemerkkejä käyttäen apunaan etutunnis-
tinta ja välittää tiedon kuljettajalle monitoiminäytön välityksellä.
Jos järjestelmä päättelee, että ajonopeus ylittää nopeusrajoituksen tai
kuljettaja toimii tunnistettujen liikennemerkkien kieltämällä tavalla
tms., se varoittaa kuljettajaa varo itusnäytön ja varoitussummerin* väli-
tyksellä.
*: Tämä asetus tulee asettaa erikseen muutettavista asetuksista.
Etutunnistin
Liikennemerkkien t unnistusjärjestelmä
(RSA)
∗
∗: Joissakin malleissa
Yhteenveto toiminnosta
OM12L07FI.book Page 232 Fri day, January 27, 2017 2:53 PM

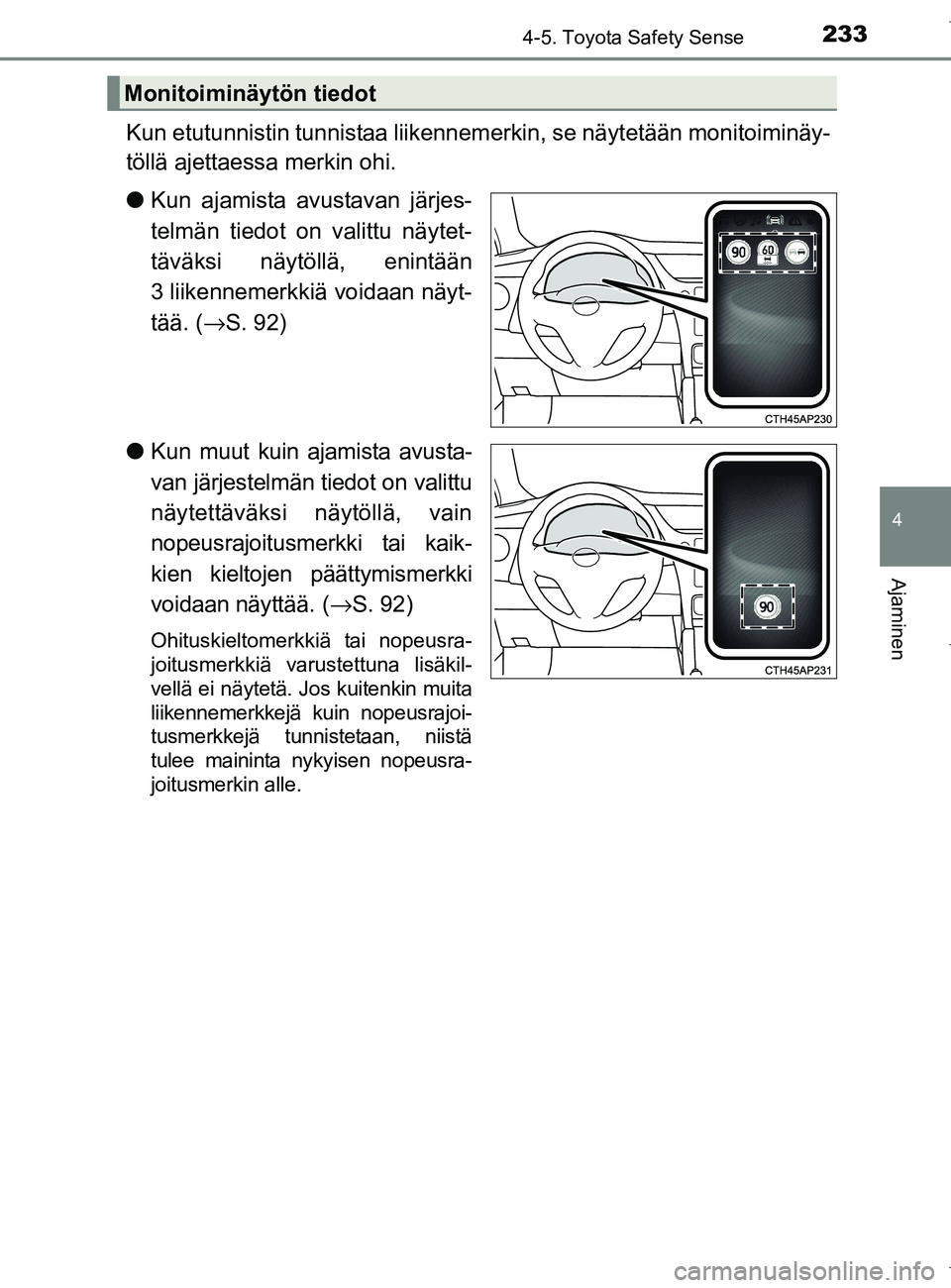

Page 233 of 544

2334-5. Toyota Safety Sense
OM12L07FI
4
Ajaminen
Kun etutunnistin tunnistaa liikennemerkin, se näytetään monitoiminäy-
töllä ajettaessa merkin ohi.
l Kun ajamista avustavan järjes-
telmän tiedot on valittu näytet-
täväksi näytöllä, enintään
3 liikennemerkkiä voidaan näyt-
tää. ( →S. 92)
l Kun muut kuin ajamista avusta-
van järjestelmän tiedot on valittu
näytettäväksi näytöllä, vain
nopeusrajoitusmerkki tai kaik-
kien kieltojen päättymismerkki
voidaan näyttää. ( →S. 92)
Ohituskieltomerkkiä tai nopeusra-
joitusmerkkiä varustettuna lisäkil-
vellä ei näytetä. Jos kuitenkin muita
liikennemerkkejä kuin nopeusrajoi-
tusmerkkejä tunnistetaan, niistä
tulee maininta nykyisen nopeusra-
joitusmerkin alle.
Monitoiminäytön tiedot
OM12L07FI.book Page 233 Fri day, January 27, 2017 2:53 PM

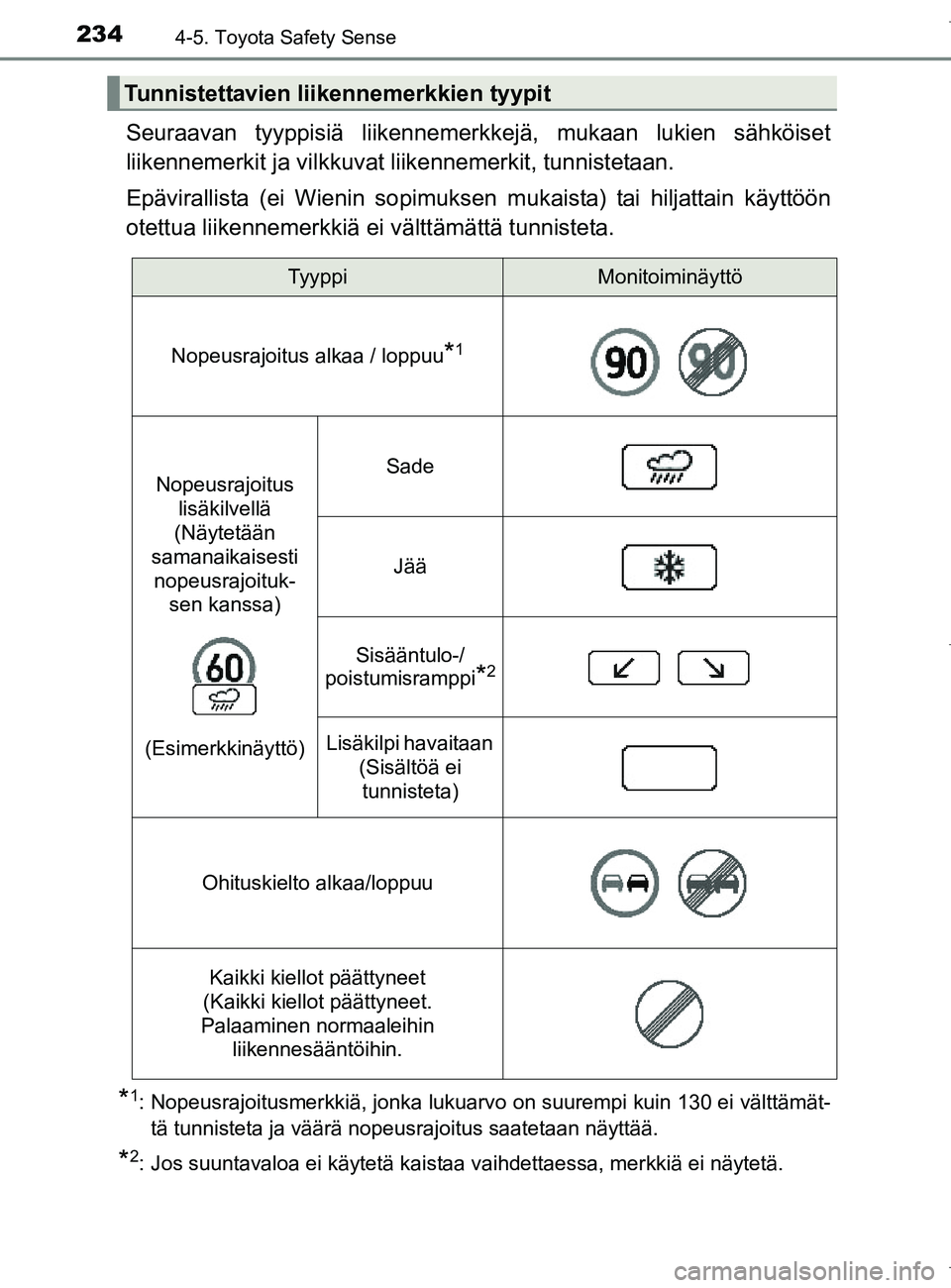

Page 234 of 544

2344-5. Toyota Safety Sense
OM12L07FI
Seuraavan tyyppisiä liikennemerkkejä, mukaan lukien sähköiset
liikennemerkit ja vilkkuvat liikennemerkit, tunnistetaan.
Epävirallista (ei Wienin sopimuksen mukaista) tai hiljattain käyttöön
otettua liikennemerkkiä ei välttämättä tunnisteta.
*1: Nopeusrajoitusmerkkiä, jonka lukuarvo on suurempi kuin 130 ei välttämät-
tä tunnisteta ja väärä nopeusrajoitus saatetaan näyttää.
*2: Jos suuntavaloa ei käytetä kaistaa vaihdettaessa, merkkiä ei näytetä.
Tunnistettavien liikennemerkkien tyypit
TyyppiMonitoiminäyttö
Nopeusrajoitus alkaa / loppuu*1
Nopeusrajoitus lisäkilvellä
(Näytetään
samanaikaisesti
nopeusrajoituk- sen kanssa)
(Esimerkkinäyttö)Sade
Jää
Sisääntulo-/
poistumisramppi
*2
Lisäkilpi havaitaan
(Sisältöä ei tunnisteta)
Ohituskielto alkaa/loppuu
Kaikki kiellot päättyneet
(Kaikki kiellot päättyneet.
Palaaminen normaaleihin liikennesääntöihin.
OM12L07FI.book Page 234 Fri day, January 27, 2017 2:53 PM

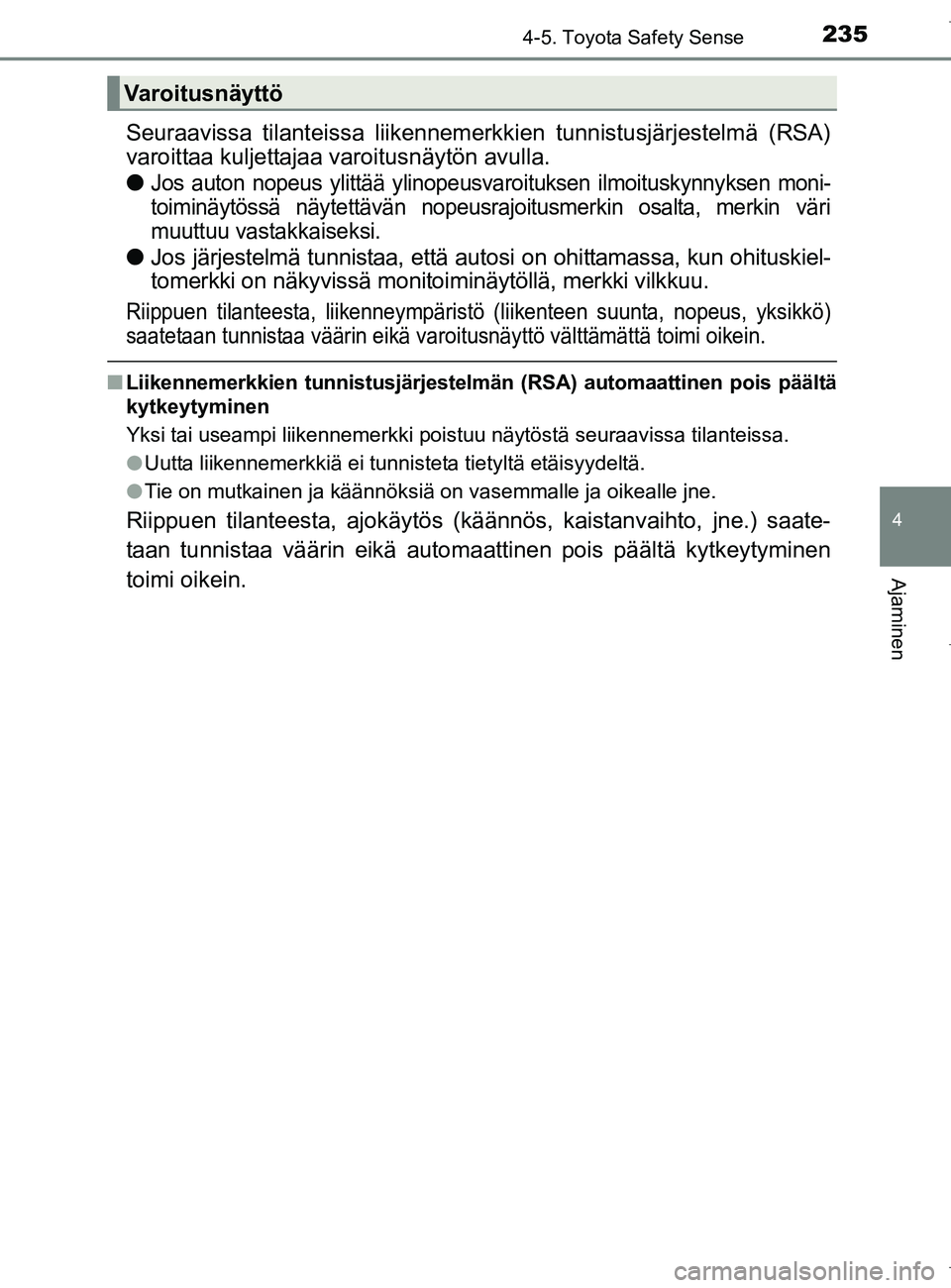

Page 235 of 544

2354-5. Toyota Safety Sense
OM12L07FI
4
Ajaminen
Seuraavissa tilanteissa liikennemerkkien tunnistusjärjestelmä (RSA)
varoittaa kuljettajaa varoitusnäytön avulla.
l
Jos auton nopeus ylittää ylinopeusvaroituksen ilmoituskynnyksen moni-
toiminäytössä näytettävän nopeusrajoitusmerkin osalta, merkin väri
muuttuu vastakkaiseksi.
l Jos järjestelmä tunnistaa, että au tosi on ohittamassa, kun ohituskiel-
tomerkki on näkyvissä monitoiminäytöllä, merkki vilkkuu.
Riippuen tilanteesta, liikenneympäristö (liikenteen suunta, nopeus, yksikkö)
saatetaan tunnistaa väärin eikä varoitusnäyttö välttämättä toimi oikein.
n Liikennemerkkien tunnist usjärjestelmän (RSA) automaattinen pois päältä
kytkeytyminen
Yksi tai useampi liikennemerkki poistuu näytöstä seuraavissa tilanteissa.
l Uutta liikennemerkkiä ei tunnisteta tietyltä etäisyydeltä.
l Tie on mutkainen ja käännöksiä on vasemmalle ja oikealle jne.
Riippuen tilanteesta, ajokäytös (käännös, kaistanvaihto, jne.) saate-
taan tunnistaa väärin eikä automaat tinen pois päältä kytkeytyminen
toimi oikein.
Varoitusnäyttö
OM12L07FI.book Page 235 Fri day, January 27, 2017 2:53 PM

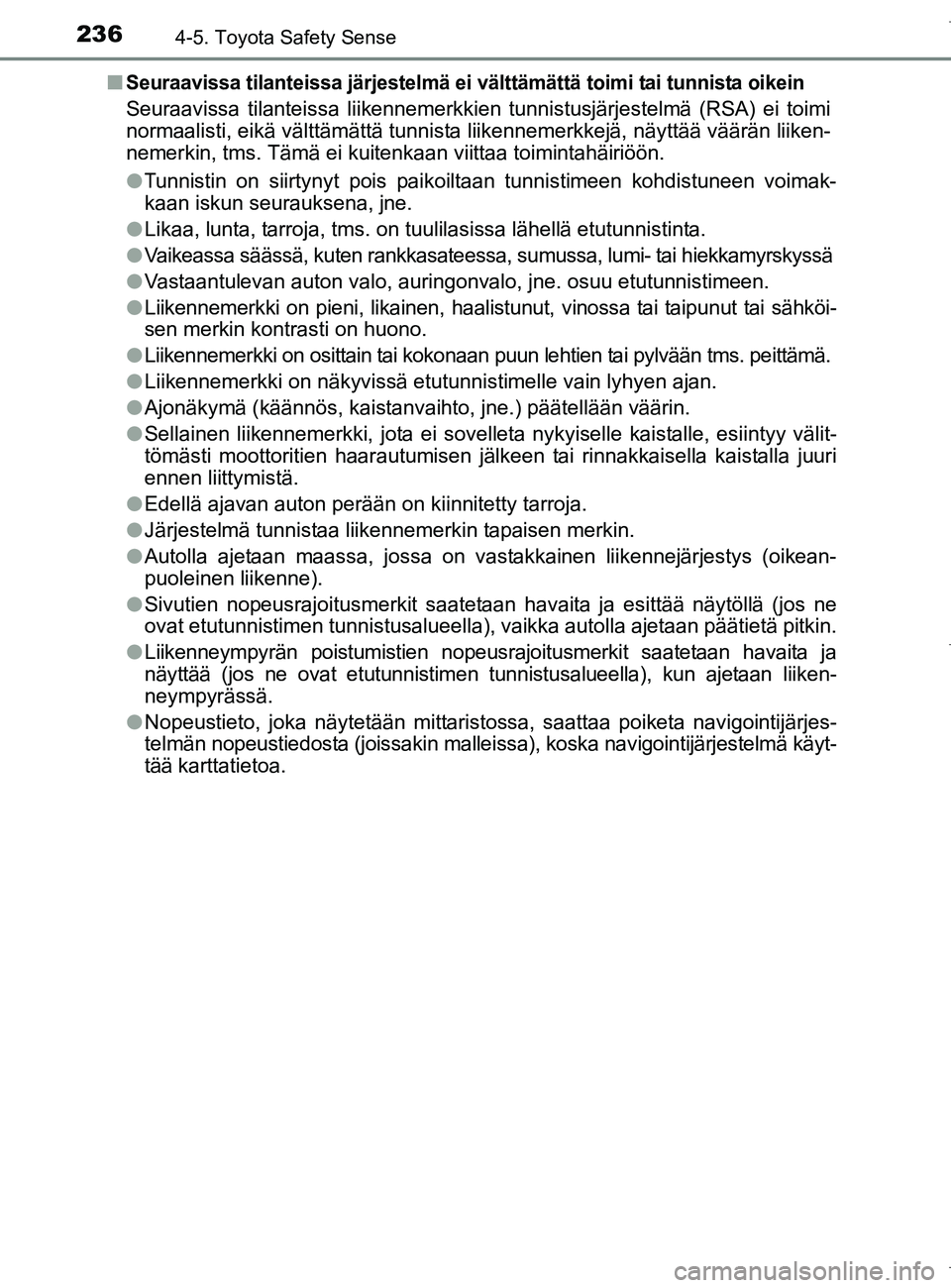

Page 236 of 544

2364-5. Toyota Safety Sense
OM12L07FIn
Seuraavissa tilanteissa järjestelmä ei välttämättä toimi tai tunnista oikein
Seuraavissa tilanteissa liikennemerkkien tunnistusjärjestelmä (RSA) ei toimi
normaalisti, eikä välttämättä tunnista liikennemerkkejä, näyttää väärän liiken-
nemerkin, tms. Tämä ei kuitenkaan viittaa toimintahäiriöön.
l
Tunnistin on siirtynyt pois paikoiltaan tunnistimeen kohdistuneen voimak-
kaan iskun seurauksena, jne.
l Likaa, lunta, tarroja, tms. on tuulilasissa lähellä etutunnistinta.
l Vaikeassa säässä, kuten rankkasateessa, sumussa, lumi- tai hiekkamyrskyssä
l Vastaantulevan auton valo, auringonvalo, jne. osuu etutunnistimeen.
l Liikennemerkki on pieni, likainen, haalistunut, vinossa tai taipunut tai sähköi-
sen merkin kontrasti on huono.
l Liikennemerkki on osittain tai kokonaan puun lehtien tai pylvään tms. peittämä.
l Liikennemerkki on näkyvissä etutunnistimelle vain lyhyen ajan.
l Ajonäkymä (käännös, kaistanvaihto, jne.) päätellään väärin.
l Sellainen liikennemerkki, jota ei sovelleta nykyiselle kaistalle, esiintyy välit-
tömästi moottoritien haarautumisen jälkeen tai rinnakkaisella kaistalla juuri
ennen liittymistä.
l Edellä ajavan auton perään on kiinnitetty tarroja.
l Järjestelmä tunnistaa liikennemerkin tapaisen merkin.
l Autolla ajetaan maassa, jossa on vastakkainen liikennejärjestys (oikean-
puoleinen liikenne).
l Sivutien nopeusrajoitusmerkit saatetaan havaita ja esittää näytöllä (jos ne
ovat etutunnistimen tunnistusalueella), vaikka autolla ajetaan päätietä pitkin.
l Liikenneympyrän poistumistien nopeusrajoitusmerkit saatetaan havaita ja
näyttää (jos ne ovat etutunnistimen tunnistusalueella), kun ajetaan liiken-
neympyrässä.
l Nopeustieto, joka näytetään mittaristossa, saattaa poiketa navigointijärjes-
telmän nopeustiedosta (joissakin mallei ssa), koska navigointijärjestelmä käyt-
tää karttatietoa.
OM12L07FI.book Page 236 Fri day, January 27, 2017 2:53 PM

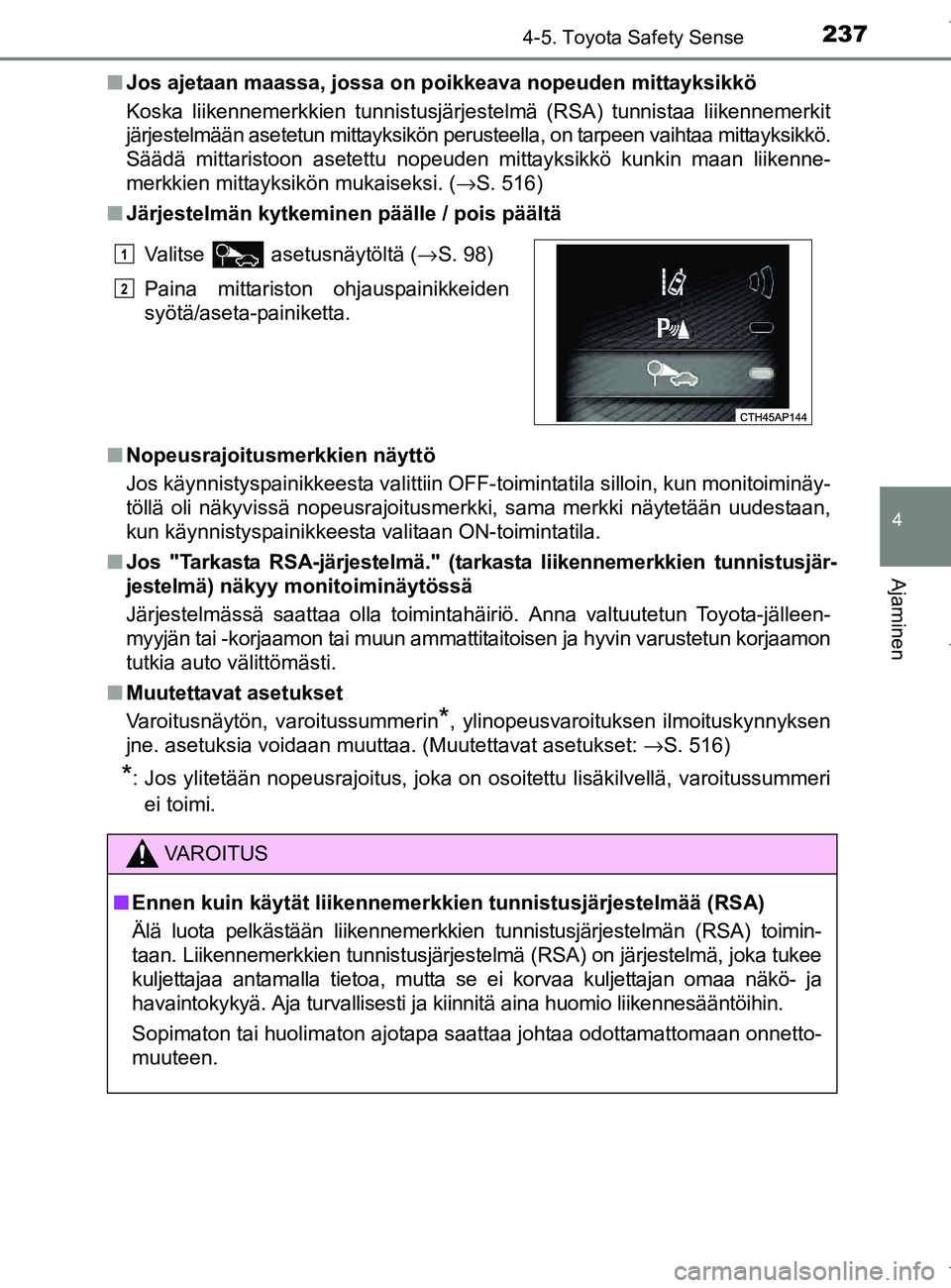

Page 237 of 544

2374-5. Toyota Safety Sense
OM12L07FI
4
Ajaminen
nJos ajetaan maassa, jossa on poikkeava nopeuden mittayksikkö
Koska liikennemerkkien tunnistusjärjestelmä (RSA) tunnistaa liikennemerkit
järjestelmään asetetun mittayksikön perusteella, on tarpeen vaihtaa mittayksikkö.
Säädä mittaristoon asetettu nopeuden mittayksikkö kunkin maan liikenne-
merkkien mittayksikön mukaiseksi. ( →S. 516)
n Järjestelmän kytkeminen päälle / pois päältä
n Nopeusrajoitusmerkkien näyttö
Jos käynnistyspainikkeesta valittiin OFF-toimintatila silloin, kun monitoiminäy-
töllä oli näkyvissä nopeusrajoitusmerkki, sama merkki näytetään uudestaan,
kun käynnistyspainikkeesta valitaan ON-toimintatila.
n Jos "Tarkasta RSA-järjestelmä." (tar kasta liikennemerkkien tunnistusjär-
jestelmä) näkyy monitoiminäytössä
Järjestelmässä saattaa olla toimintahäiriö. Anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaamon
tutkia auto välittömästi.
n Muutettavat asetukset
Varoitusnäytön, varoitussummerin
*, ylinopeusvaroituksen ilmoituskynnyksen
jne. asetuksia voidaan muuttaa. (Muutettavat asetukset: →S. 516)
*: Jos ylitetään nopeusrajoitus, joka on osoitettu lisäkilvellä, varoitussummeri
ei toimi. Valitse asetusnäytöltä ( →S. 98)
Paina mittariston ohjauspainikkeiden
syötä/aseta-painiketta.
VAROITUS
n Ennen kuin käytät liikennemerkki en tunnistusjärjestelmää (RSA)
Älä luota pelkästään liikennemerkkien tunnistusjärjestelmän (RSA) toimin-
taan. Liikennemerkkien tunnistusjärjestelmä (RSA) on järjestelmä, joka tukee
kuljettajaa antamalla tietoa, mutta se ei korvaa kuljettajan omaa näkö- ja
havaintokykyä. Aja turvallisesti ja kiinnitä aina huomio liikennesääntöihin.
Sopimaton tai huolimaton ajotapa saattaa johtaa odottamattomaan onnetto-
muuteen.
1
2
OM12L07FI.book Page 237 Fri day, January 27, 2017 2:53 PM

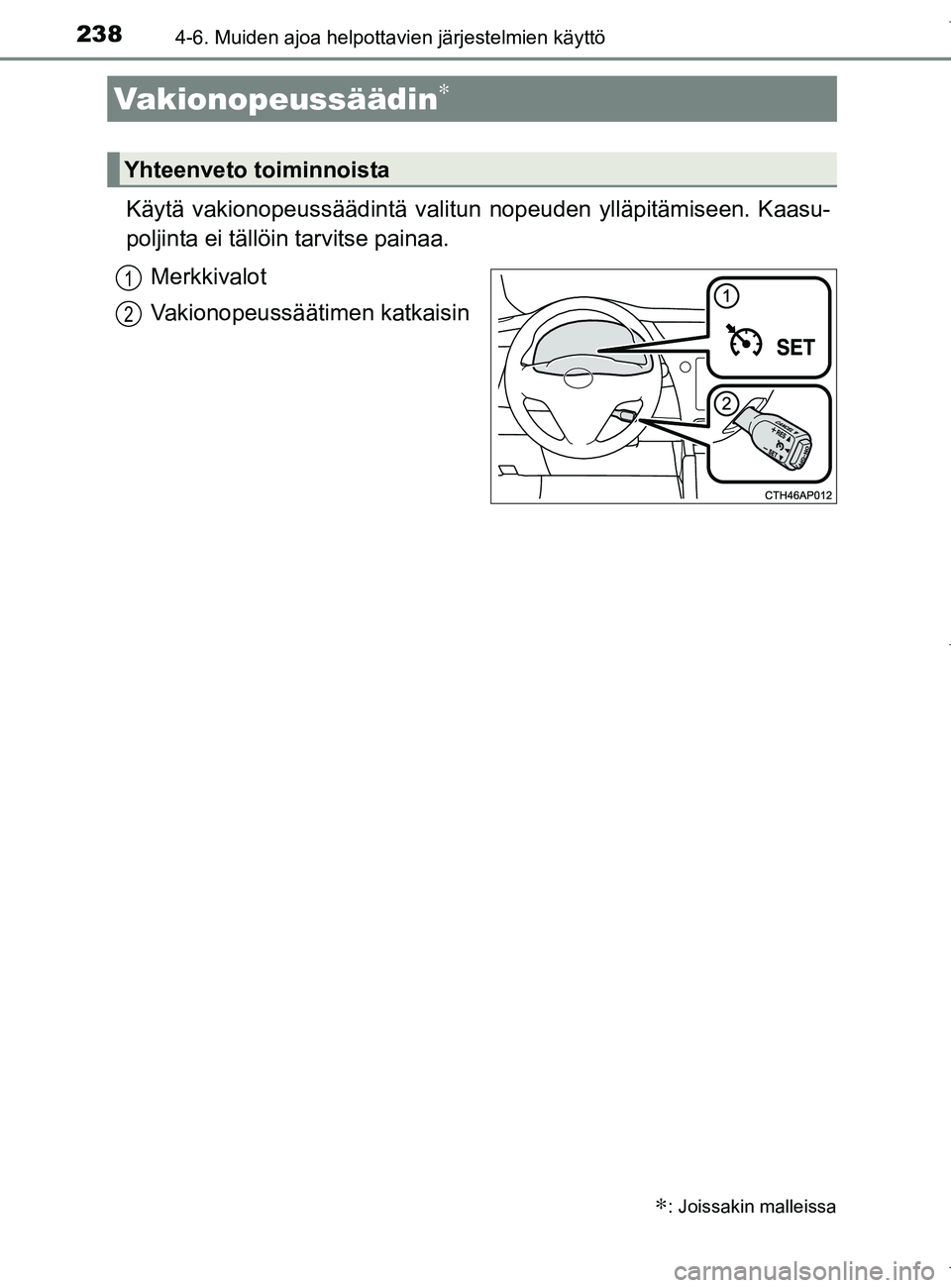

Page 238 of 544

238
OM12L07FI
4-6. Muiden ajoa helpottavien järjestelmien käyttö
Käytä vakionopeussäädintä valitun nopeuden ylläpitämiseen. Kaasu-
poljinta ei tällöin tarvitse painaa.
Merkkivalot
Vakionopeussäätimen katkaisin
Vakionopeussäädin∗
∗: Joissakin malleissa
Yhteenveto toiminnoista
1
2
OM12L07FI.book Page 238 Fri day, January 27, 2017 2:53 PM

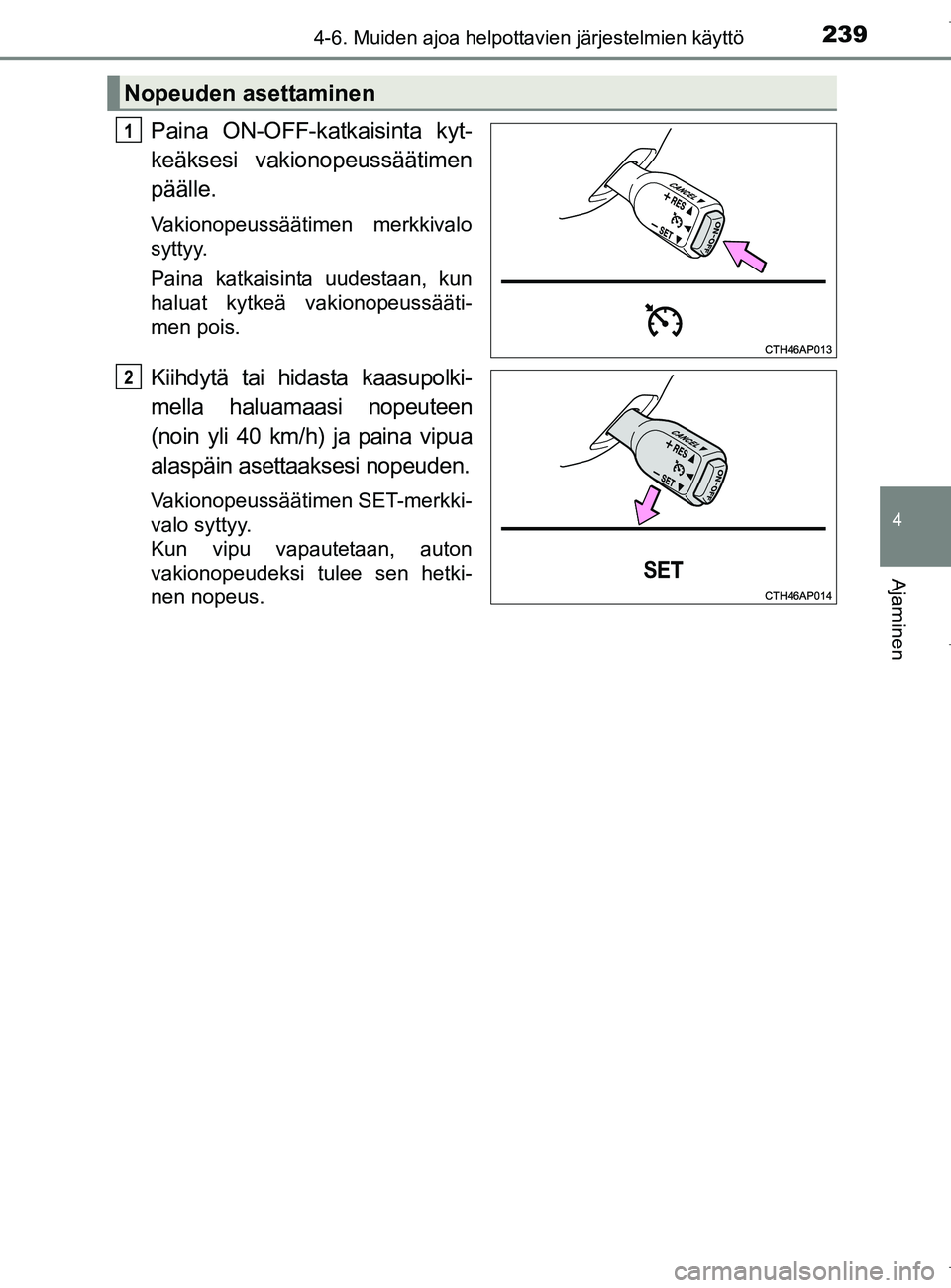

Page 239 of 544

2394-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12L07FI
4
Ajaminen
Paina ON-OFF-katkaisinta kyt-
keäksesi vakionopeussäätimen
päälle.
Vakionopeussäätimen merkkivalo
syttyy.
Paina katkaisinta uudestaan, kun
haluat kytkeä vakionopeussääti-
men pois.
Kiihdytä tai hidasta kaasupolki-
mella haluamaasi nopeuteen
(noin yli 40 km/h) ja paina vipua
alaspäin asettaaksesi nopeuden.
Vakionopeussäätimen SET-merkki-
valo syttyy.
Kun vipu vapautetaan, auton
vakionopeudeksi tulee sen hetki-
nen nopeus.
Nopeuden asettaminen
1
2
OM12L07FI.book Page 239 Friday, January 27, 2017 2:53 PM

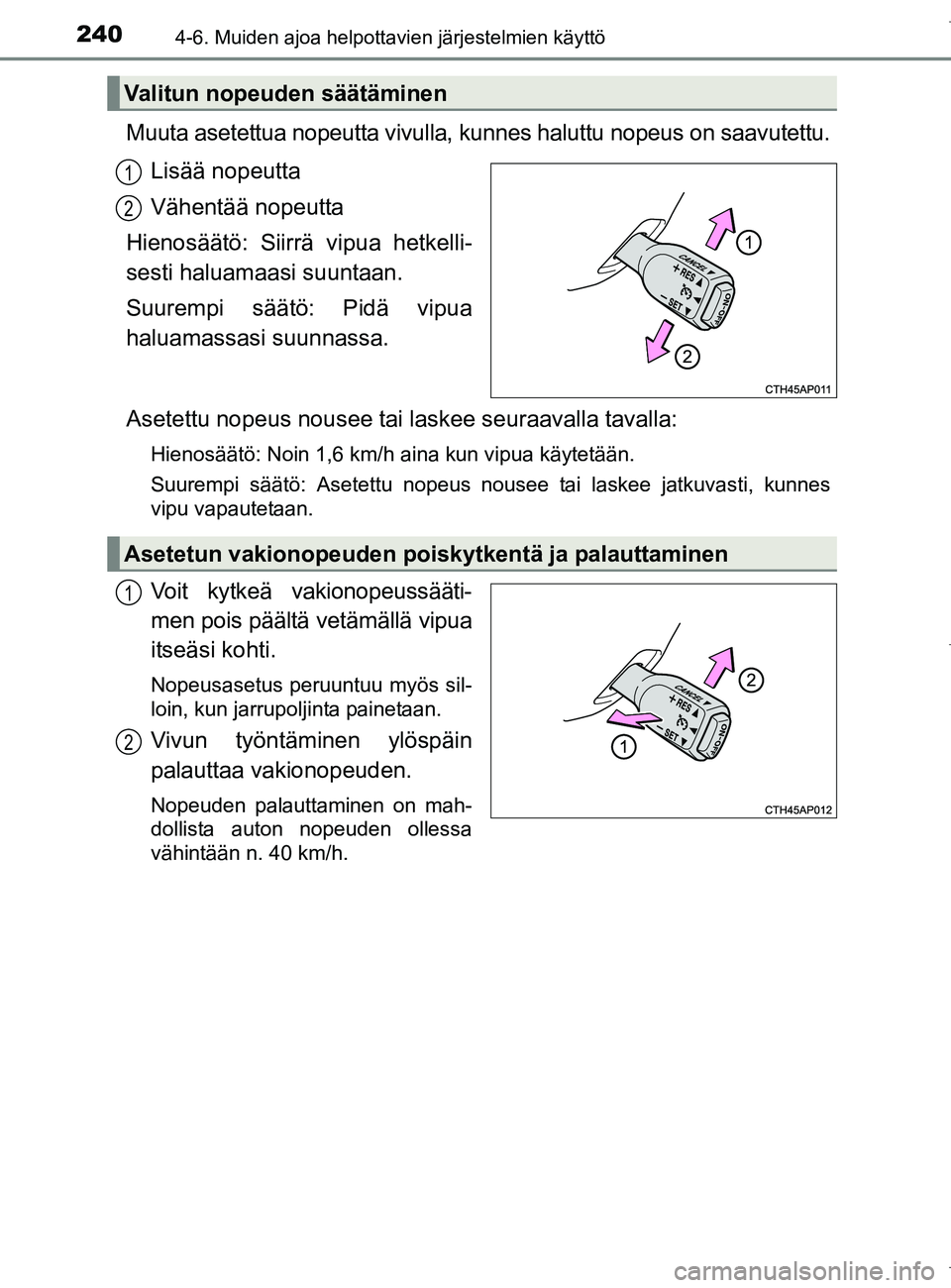

Page 240 of 544

2404-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12L07FI
Muuta asetettua nopeutta vivulla, kunnes haluttu nopeus on saavutettu.Lisää nopeutta
Vähentää nopeutta
Hienosäätö: Siirrä vipua hetkelli-
sesti haluamaasi suuntaan.
Suurempi säätö: Pidä vipua
haluamassasi suunnassa.
Asetettu nopeus nousee tai laskee seuraavalla tavalla:
Hienosäätö: Noin 1,6 km/h aina kun vipua käytetään.
Suurempi säätö: Asetettu nopeus nousee tai laskee jatkuvasti, kunnes
vipu vapautetaan.
Voit kytkeä vakionopeussääti-
men pois päältä vetämällä vipua
itseäsi kohti.
Nopeusasetus peruuntuu myös sil-
loin, kun jarrupoljinta painetaan.
Vivun työntäminen ylöspäin
palauttaa vakionopeuden.
Nopeuden palauttaminen on mah-
dollista auton nopeuden ollessa
vähintään n. 40 km/h.
Valitun nopeuden säätäminen
1
2
Asetetun vakionopeuden poiskytkentä ja palauttaminen
1
2
