9-1. Dane techniczne601
9
Informacje techniczne
Uk∏ad ch∏odzenia silnika
Po j e m -
noÊç
(przybli-
˝ona)
óZ wymiennikiem ciep∏a w uk∏adzie wydechowym5,7 L
óBez wymiennika ciep∏a w uk∏adzie wydechowym4,7 L Silnik 1NR-FE
Rodzaj p∏ynu ch∏odzàcegoNale˝y stosowaç jeden z wyszczególnionych
poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór
na bazie glikolu etylenowego, niezawierajà-
cy krzemianów, amin, azotynów ani boranów
i wytwarzany z wykorzystaniem technologii
wysoce trwa∏ych hybrydowych kwasów or-
ganicznych.
Uk∏adu ch∏odzenia silnika nie wolno nape∏-
niaç samà wodà.
Rodzaj p∏ynu ch∏odzàcegoNale˝y stosowaç jeden z wyszczególnionych
poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór
na bazie glikolu etylenowego, niezawierajà-
cy krzemianów, amin, azotynów ani boranów
i wytwarzany z wykorzystaniem technologii
wysoce trwa∏ych hybrydowych kwasów or-
ganicznych.
Uk∏adu ch∏odzenia silnika nie wolno nape∏-
niaç samà wodà. PojemnoÊç (przybli˝ona)
Silnik o zap∏onie iskrowym
Ch∏odnica powietrza
do∏adowujàcego
óWersje z przek∏adnià bezstopniowà
6,4 L
óWersje z mechanicznà skrzynià biegów
6,2 L
2,1 L
óWersje z przek∏adnià bezstopniowà
5,8 L
óWersje z mechanicznà skrzynià biegów
5,6 L Silnik 1ZR-FAE
óWersje z nagrzewnicà spalinowà
6,0 L
óWersje bez nagrzewnicy spalinowej
5,6 L Silnik 1ND-TV
16 IO AURIS TS OM12J31E 28/5/15 12:29 Page 601 (Black plate)

óWersje z silnikiem 1WW
6029-1. Dane techniczne
Uk∏ad zap∏onowy (wersje z silnikiem o zap∏onie iskrowym)
Âwiece zap∏onowe z elektrodà irydowà
Mo˝na u˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie wolno
regulowaç odst´pu elektrod.
PojemnoÊç (przybli˝ona)
óWersje z nagrzewnicà spalinowà
7,3 L
óWersje bez nagrzewnicy spalinowej
7,0 L
Odst´p elektrod
óSilniki 1NR-FE i 1ZR-FAE
1,1 mm
óSilnik 8NR-FTS
0,9 mm Âwiece zap∏onowe
Producent
óSilnik 1NR-FE
DENSO SC16HR11
óSilnik 1ZR-FAE
DENSO SC20HR11
óSilnik 8NR-FTS
NGK DILKAR8J9G Rodzaj p∏ynu ch∏odzàcego„Toyota Genuine Premium Long Life Co-
olant 1WW/2WW” lub jego odpowiednik.
St´˝ony roztwór „Toyota Genuine Premium
Long Life Coolant 1WW/2WW” nale˝y za-
wsze wymieszaç w proporcjach 50% p∏ynu
ch∏odzàcego i 50% wody dejonizowanej.
Uk∏adu ch∏odzenia silnika nie wolno nape∏-
niaç samà wodà.
W celu u˝ycia innego, porównywalnej jako-
Êci, odpowiednika p∏ynu ch∏odzàcego nale-
˝y skontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specjalistycznym
warsztatem.
16 IO AURIS TS OM12J31E 28/5/15 12:29 Page 602 (Black plate)

*: Podana obj´toÊç p∏ynu s∏u˝y jedynie celom informacyjnym.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej
stacji obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
9-1. Dane techniczne603
9
Informacje techniczne
Instalacja elektryczna
Przek∏adnia bezstopniowa
P∏yn do przek∏adni bezstopniowej
Zastosowanie do skrzyni biegów innego Êrodka ni˝ oryginalny p∏yn „Toyota
Genuine CVT Fluid FE” mo˝e spowodowaç obni˝enie sprawnoÊci zmiany
prze∏o˝eƒ, blokowanie prze∏o˝eƒ, któremu towarzyszyç b´dà wibracje,
a w skrajnym przypadku mo˝e doprowadziç nawet do uszkodzenia skrzyni
biegów.
Akumulator
Napi´cie na zaciskach
bez obcià˝enia przy
20°C:12,6 – 12,8 V Ca∏kowicie na∏adowany
12,2 – 12,4 V Cz´Êciowo na∏adowany
11,8 – 12,0 V Roz∏adowany
(Napi´cie mierzone po up∏ywie 20 minut od wy-
∏àczenia silnika i wszystkich Êwiate∏)
Pràd ∏adowania5 A (maks.)
Rodzaj p∏ynuToyota Genuine CVT Fluid FE Obj´toÊç p∏ynu
(przybli˝ona*)7,5 L
16 IO AURIS TS OM12J31E 28/5/15 12:29 Page 603 (Black plate)

6049-1. Dane techniczne
Mechaniczna skrzynia biegów
Sprz´g∏o
Skok ja∏owy peda∏u sprz´g∏a 5–15 mm
Rodzaj p∏ynu w uk∏adzie
hydraulicznymSAE J1703 lub FMVSS No.116 DOT 3 lub
SAE J1704 lub FMVSS No.116 DOT 4 Obj´toÊç oleju (przybli˝ona)
óSilnik 1WW
2,1 L
óZ wyjàtkiem silnika 1WW
2,4 L
Rodzaj oleju przek∏adniowegoStosowaç jeden z poni˝szych:
• „TOYOTA Genuine Manual Transmission
Gear Oil LV”
• Inny spe∏niajàcy norm´ API GL-4 i spe-
cyfikacj´ SAE 75W
Olej do mechanicznej skrzyni biegów
Nale˝y pami´taç, ˝e w zale˝noÊci od rodzaju zastosowanego oleju lub
warunków pracy dêwi´k na biegu ja∏owym, odczucie zmiany biegów i/lub
poziom zu˝ycia paliwa mo˝e si´ zmieniaç. Aby zachowaç optymalne para-
metry pracy, Toyota zaleca stosowanie „TOYOTA Genuine Manual Trans-
mission Gear Oil LV”.
16 IO AURIS TS OM12J31E 28/5/15 12:29 Page 604 (Black plate)

*1: Minimalna odleg∏oÊç od pod∏ogi peda∏u naciÊni´tego si∏à 294 N przy pra-
cujàcym silniku.
*
2: Skok dêwigni hamulca postojowego pociàgni´tej si∏à 200 N.
9-1. Dane techniczne605
9
Informacje techniczne
Uk∏ad hamulcowy
Uk∏ad kierowniczy
Zapas odleg∏oÊci peda∏u
od pod∏ogi*1
Wersje z kierownicà
po lewej stronie
Wersje z kierownicà
po prawej stronie63 mm
73 mm
Skok ja∏owy peda∏u 1–6 mm
Skok dêwigni hamulca
postojowego*
25–8 klikni´ç
Rodzaj p∏ynuSAE J1703 lub FMVSS No.116 DOT 3 lub
SAE J1704 lub FMVSS No.116 DOT 4
Luz na kole kierownicy Poni˝ej 30 mm
16 IO AURIS TS OM12J31E 28/5/15 12:29 Page 605 (Black plate)

óWersje wyposa˝one w opony 15-calowe
*: CiÊnienie w oponie podane jest na etykiecie informacyjnej dotyczàcej ob-
cià˝enia opony. (
S. 480)
óWersje wyposa˝one w opony 16-calowe i 17-calowe

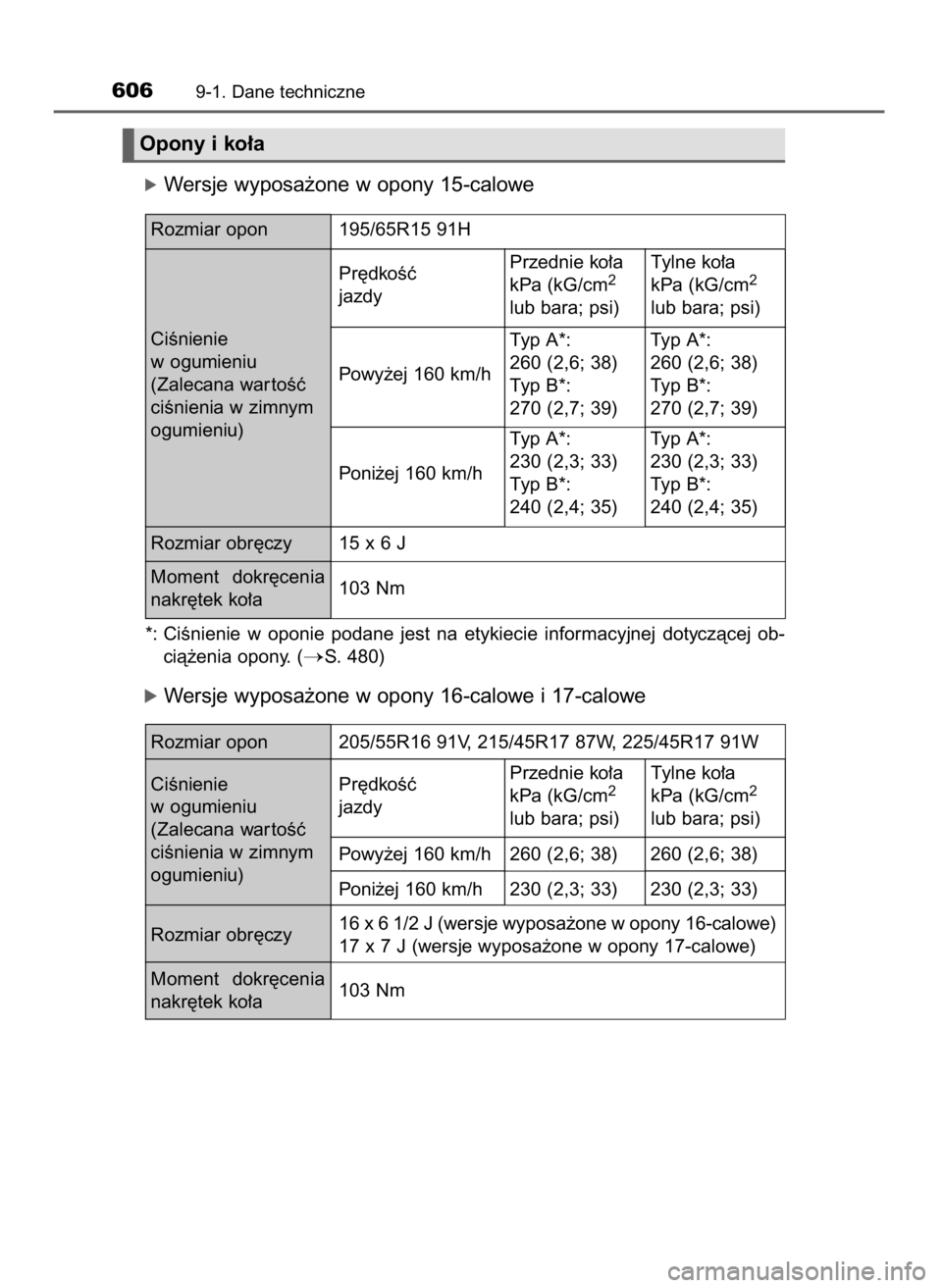

6069-1. Dane techniczne
Rozmiar opon 195/65R15 91H
Rozmiar opon 205/55R16 91V, 215/45R17 87W, 225/45R17 91W
Rozmiar obr´czy16 x 6 1/2 J (wersje wyposa˝one w opony 16-calowe)
17 x 7 J (wersje wyposa˝one w opony 17-calowe) Rozmiar obr´czy 15 x 6 J
Moment dokr´cenia
nakr´tek ko∏a103 Nm
Moment dokr´cenia
nakr´tek ko∏a103 Nm CiÊnienie
w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)Pr´dkoÊç
jazdyPrzednie ko∏a
kPa (kG/cm
2
lub bara; psi)Tylne ko∏a
kPa (kG/cm
2
lub bara; psi)
Powy˝ej 160 km/h
Poni˝ej 160 km/hTyp A*: Typ A*:
260 (2,6; 38) 260 (2,6; 38)
Typ B*: Typ B*:
270 (2,7; 39) 270 (2,7; 39)
CiÊnienie
w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)Pr´dkoÊç
jazdyPrzednie ko∏a
kPa (kG/cm
2
lub bara; psi)Tylne ko∏a
kPa (kG/cm
2
lub bara; psi)
Powy˝ej 160 km/h260 (2,6; 38) 260 (2,6; 38)
Poni˝ej 160 km/h230 (2,3; 33) 230 (2,3; 33) Typ A*: Typ A*:
230 (2,3; 33) 230 (2,3; 33)
Typ B*: Typ B*:
240 (2,4; 35) 240 (2,4; 35)
Opony i ko∏a
16 IO AURIS TS OM12J31E 28/5/15 12:29 Page 606 (Black plate)

óDojazdowe ko∏o zapasowe
Podczas holowania przyczepy
Podwy˝szyç ciÊnienie w ogumieniu o 20,0 kPa (0,2 kG/cm
2lub bara, 3 psi)
w stosunku do zalecanej war toÊci i nie przekraczaç pr´dkoÊci 100 km/h.
9-1. Dane techniczne607
9
Informacje techniczne
Rozmiar opony T125/70D17 98M
Rozmiar obr´czy17 ×4T
Moment dokr´cenia
nakr´tek ko∏a103 Nm CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnie-
nia w zimnym ogumieniu)420 kPa (4,2 kG/cm
2lub bara; 60 psi)
16 IO AURIS TS OM12J31E 28/5/15 12:29 Page 607 (Black plate)

A: ˚arówki halogenowe HIR2
B: ˚arówki halogenowe H16
C: ˚arówki z zakoƒczeniem klinowym (bursztynowe)
D: ˚arówki z pojedynczym zakoƒczeniem (bursztynowe)
E: ˚arówki z pojedynczym zakoƒczeniem (bezbarwne)
F: ˚arówki z zakoƒczeniem klinowym (bezbarwne)
G: ˚arówki z podwójnym zakoƒczeniem
*: W niektórych wersjach
6089-1. Dane techniczne
˚arówki
˚arówki W
Âwiat∏a
zew-
n´trzne
Âwiat∏a
wew-
n´trzneWersje z halogenowymi Êwiat∏ami g∏ównymi* 55 A
Przednie Êwiat∏a przeciwmgielne* 19 B
Przednie kierunkowskazy 21 C
Boczne kierunkowskazy 5 C
Tylne kierunkowskazy 21 D
Âwiat∏a hamowania 21 E
Âwiat∏o cofania 16 F
PodÊwietlenie tablicy rejestracyjnej 5 F
OÊwietlenie lusterek osobistych* 5 G
Przednie oÊwietlenie wn´trza/oÊwietlenie osobiste8F
Tylne oÊwietlenie wn´trza* 8 G
Tylne oÊwietlenie osobiste* 8 F
OÊwietlenie baga˝nika 5 GTy p
16 IO AURIS TS OM12J31E 28/5/15 12:29 Page 608 (Black plate)

Otwór wlewowy zbiornika paliwa dla benzyny bezo∏owiowej (wersje z sil-
nikiem o zap∏onie iskrowym)
W celu unikni´cia pomy∏ki podczas uzupe∏niania paliwa w otworze wlewowym
zbiornika paliwa mieszczà si´ wy∏àcznie specjalne króçce dystrybutorów ben-
zyny bezo∏owiowej.
Planujàc podró˝ zagranicznà (wersje z silnikiem o zap∏onie samoczynnym)
W niektórych regionach mo˝e nie byç dost´pny olej nap´dowy o niskiej zawar-
toÊci siarki, co mo˝na wczeÊniej sprawdziç w przedstawicielstwie krajowym
producenta tego samochodu.
Je˝eli wystàpi spalanie stukowe
Skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
Dopuszczalne jest krótkotrwa∏e wyst´powanie delikatnego spalania stukowe-
go podczas przyspieszania lub jazdy pod gór´. Takie sytuacje nie powinny
budziç zaniepokojenia.
9-1. Dane techniczne609
9
Informacje techniczne
Informacje dotyczàce paliwa
óWersje z silnikiem o zap∏onie iskrowym
Na obszarze Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie benzyn´ bezo∏owiowà zgodnà z eu-
ropejskim standardem EN228.
Optymalnà sprawnoÊç silnika uzyskuje si´, stosujàc benzyn´
bezo∏owiowà o liczbie oktanowej co najmniej 95.
Poza obszarem Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie benzyn´ bezo∏owiowà.
Optymalnà sprawnoÊç silnika uzyskuje si´, stosujàc benzyn´
bezo∏owiowà o liczbie oktanowej co najmniej 95.
óWersje z silnikiem o zap∏onie samoczynnym
Na obszarze Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie olej nap´dowy zgodny z europejskim
standardem EN590.
Poza obszarem Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie olej nap´dowy o zawartoÊci siarki
nie wi´kszej ni˝ 50 ppm i liczbie cetanowej co najmniej 48.
16 IO AURIS TS OM12J31E 28/5/15 12:29 Page 609 (Black plate)

6109-1. Dane techniczne
JakoÊç paliwa
Nie wolno stosowaç nieodpowiedniego paliwa. Nieodpowiednie paliwo mo˝e
doprowadziç do uszkodzenia silnika.
Wersje z silnikiem o zap∏onie iskrowym: Nie wolno stosowaç benzyny zawie-
rajàcej domieszki o∏owiu (etyliny).
Grozi to utratà skutecznoÊci trójfunkcyjnego konwer tera katalitycznego i nie-
w∏aÊciwym funkcjonowaniem uk∏adu ograniczajàcego emisj´ substancji tok-
sycznych.
Wersje z silnikiem o zap∏onie samoczynnym: Nie wolno stosowaç oleju na-
p´dowego o zawar toÊci siarki przekraczajàcej 50 ppm.
U˝ywanie oleju nap´dowego o zawar toÊci siarki wi´kszej ni˝ dopuszczalna
grozi uszkodzeniem silnika.
Wersje z silnikiem o zap∏onie iskrowym: Nie wolno stosowaç benzyny zawie-
rajàcej metanol, takiej jak np. M15, M85, M100.
Zastosowanie benzyny zawierajàcej metanol mo˝e spowodowaç awari´ lub
uszkodzenie silnika.
Wersje z silnikiem o zap∏onie iskrowym (na obszarze Unii Europejskiej): Nie
wolno stosowaç jako paliwa bioetanolu wyst´pujàcego pod nazwami „E50”
lub „E85” lub innego paliwa zawierajàcego du˝e iloÊci etanolu. Stosowanie
paliwa tego typu mo˝e doprowadziç do uszkodzenia uk∏adu paliwowego.
W razie jakichkolwiek wàtpliwoÊci nale˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Wersje z silnikiem o zap∏onie iskrowym (poza obszarem Unii Europejskiej): Nie
wolno stosowaç jako paliwa bioetanolu wyst´pujàcego pod nazwami „E50” lub
„E85” lub innego paliwa zawierajàcego du˝e iloÊci etanolu. W samochodzie
mo˝na stosowaç paliwo z domieszkà etanolu do 10% (E10). Stosowanie pali-
wa z domieszkà etanolu powy˝ej 10% mo˝e doprowadziç do uszkodzenia
uk∏adu paliwowego. Podczas uzupe∏niania paliwa nale˝y zawsze korzystaç ze
stacji paliw, które gwarantujà paliwo zgodne ze specyfikacjà oraz gwarantujà
jego wysokà jakoÊç. W razie jakichkolwiek wàtpliwoÊci nale˝y skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Wersje z silnikiem o zap∏onie samoczynnym (na obszarze Unii Europejskiej):
Nie wolno stosowaç jako paliwa estrów metylowych kwasów t∏uszczowych
FAME (Fatty Acid Methyl Ester) lub paliwa zawierajàcego du˝e iloÊci tego ty-
pu dodatków. Paliwo tego typu wyst´puje pod nazwami „B30” lub „B100”.
Stosowanie paliwa tego typu mo˝e doprowadziç do uszkodzenia uk∏adu pa-
liwowego. W razie jakichkolwiek wàtpliwoÊci nale˝y skontaktowaç si´ z auto-
ryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Wersje z silnikiem o zap∏onie samoczynnym (poza obszarem Unii Europej-
skiej): Nie wolno stosowaç jako paliwa estrów metylowych kwasów t∏uszczo-
wych FAME (Fatty Acid Methyl Ester) lub paliwa zawierajàcego du˝e iloÊci
tego typu dodatków. Paliwo tego typu wyst´puje pod nazwami „B30” lub
„B100”. W samochodzie mo˝na stosowaç paliwo z domieszkà estrów mety-
lowych kwasów t∏uszczowych do 5% (B5). Stosowanie paliwa z domieszkà
estrów metylowych kwasów t∏uszczowych powy˝ej 5% mo˝e doprowadziç
do uszkodzenia uk∏adu paliwowego. Podczas uzupe∏niania paliwa nale˝y za-
wsze korzystaç ze stacji paliw, które gwarantujà paliwo zgodne ze specyfika-
cjà oraz gwarantujà jego wysokà jakoÊç. W razie jakichkolwiek wàtpliwoÊci
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
16 IO AURIS TS OM12J31E 28/5/15 12:29 Page 610 (Black plate)
