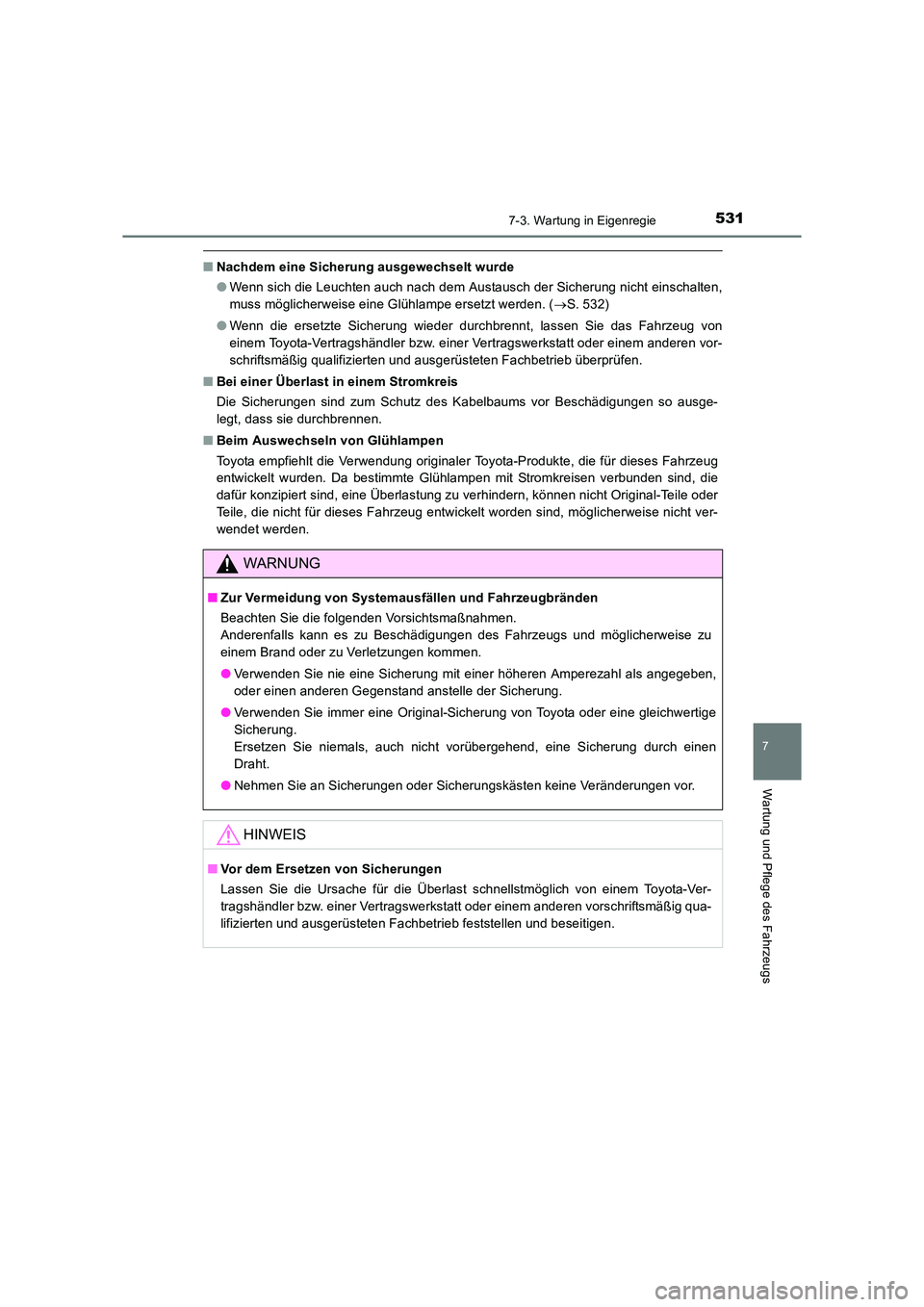

■Nachdem eine Sicherung ausgewechselt wurde
●Wenn sich die Leuchten auch nach dem Austausch der Sicherung nicht einschalten,
muss möglicherweise eine Glühlampe ersetzt werden. ( →S. 532)
● Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
■ Bei einer Überlast in einem Stromkreis
Die Sicherungen sind zum Schutz des Kabelbaums vor Beschädigungen so ausge-
legt, dass sie durchbrennen.
■ Beim Auswechseln von Glühlampen
Toyota empfiehlt die Verwendung originaler Toyota-Produkte, die für dieses Fahrzeug
entwickelt wurden. Da bestimmte Glühlampen mit Stromkreisen verbunden sind, die
dafür konzipiert sind, eine Überlastung zu verhindern, können nicht Original-Teile oder
Teile, die nicht für dieses Fahrzeug entwickelt worden sind, möglicherweise nicht ver-
wendet werden.
WARNUNG
■Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Anderenfalls kann es zu Beschädigungen des Fahrzeugs und möglicherweise zu
einem Brand oder zu Verletzungen kommen.
●Verwenden Sie nie eine Sicherung mit einer höheren Amperezahl als angegeben,
oder einen anderen Gegenstand anstelle der Sicherung.
● Verwenden Sie immer eine Original-Sicherung von Toyota oder eine gleichwertige
Sicherung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch einen
Draht.
● Nehmen Sie an Sicherungen oder Sicherungskästen keine Veränderungen vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast schnellstmöglich von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten Fachbetrieb feststellen und beseitigen.

5327-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12K55M)
Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe. (→S. 647)

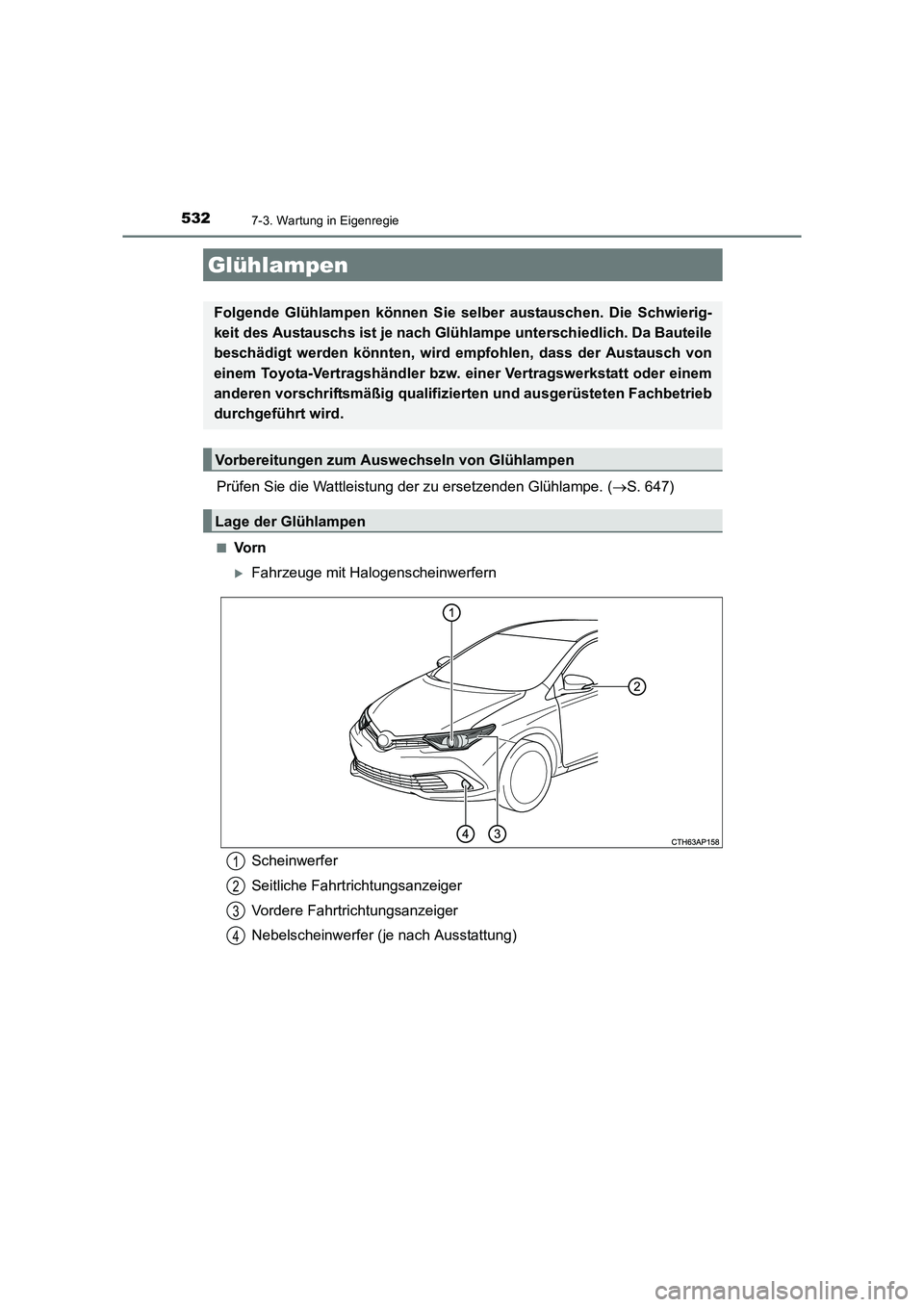

■Vo r n
XFahrzeuge mit Halogenscheinwerfern
Glühlampen
Folgende Glühlampen können Sie selber austauschen. Die Schwierig-
keit des Austauschs ist je nach Glühlampe unterschiedlich. Da Bauteile
beschädigt werden könnten, wird empfohlen, dass der Austausch von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
durchgeführt wird.
Vorbereitungen zum Auswechseln von Glühlampen
Lage der Glühlampen
Scheinwerfer
Seitliche Fahrtrichtungsanzeiger
Vordere Fahrtrichtungsanzeiger
Nebelscheinwerfer (je nach Ausstattung)1
2
3
4

5337-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12K55M)

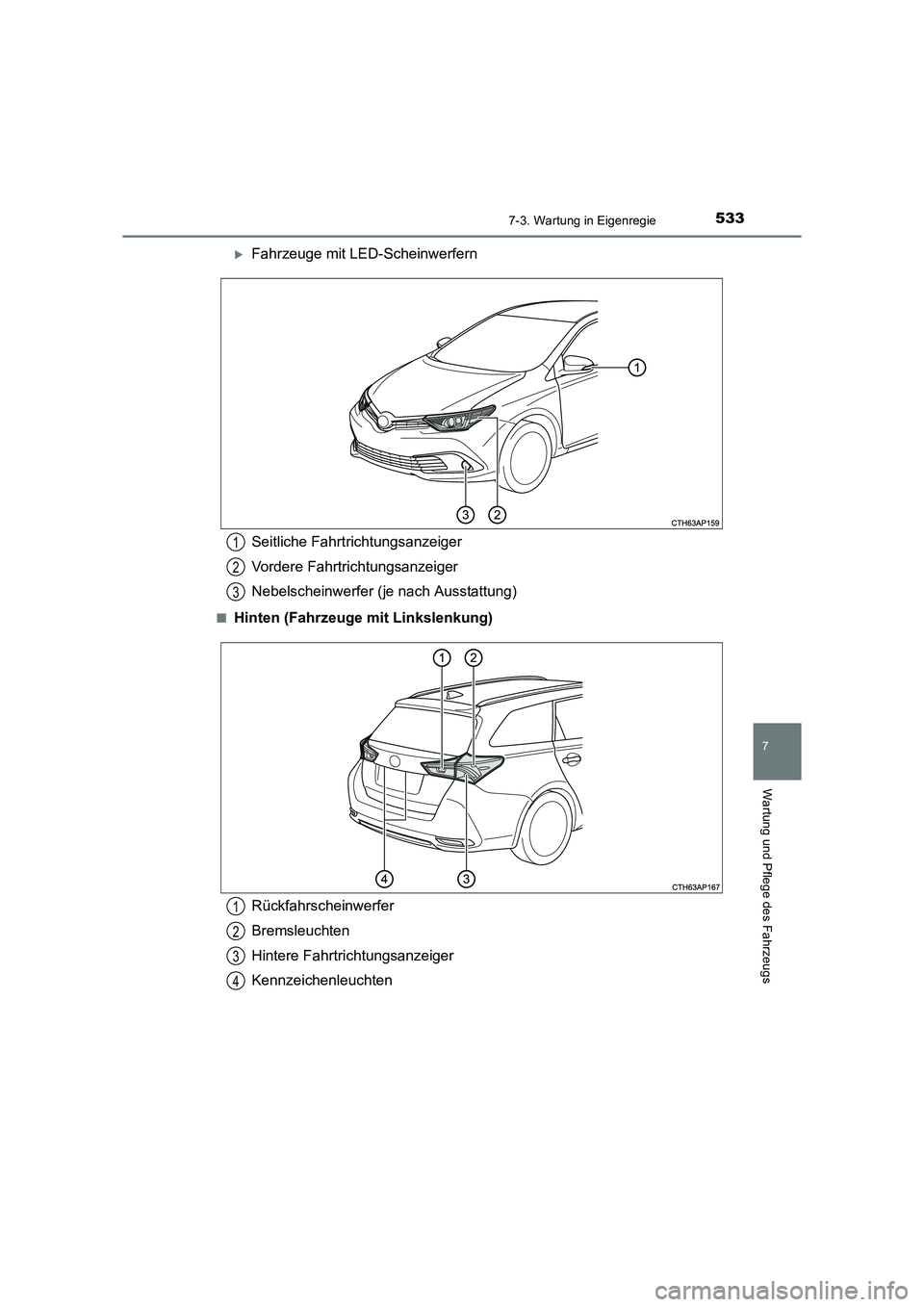

XFahrzeuge mit LED-Scheinwerfern
■Hinten (Fahrzeuge mit Linkslenkung)
Seitliche Fahrtrichtungsanzeiger
Vordere Fahrtrichtungsanzeiger
Nebelscheinwerfer (je nach Ausstattung)1
2
3
Rückfahrscheinwerfer
Bremsleuchten
Hintere Fahrtrichtungsanzeiger
Kennzeichenleuchten1
2
3
4

5347-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12K55M)■
Hinten (Fahrzeuge mit Rechtslenkung)
Bremsleuchten
Rückfahrscheinwerfer
Kennzeichenleuchten
Hintere Fahrtrichtungsanzeiger1
2
3
4

5357-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12K55M)■

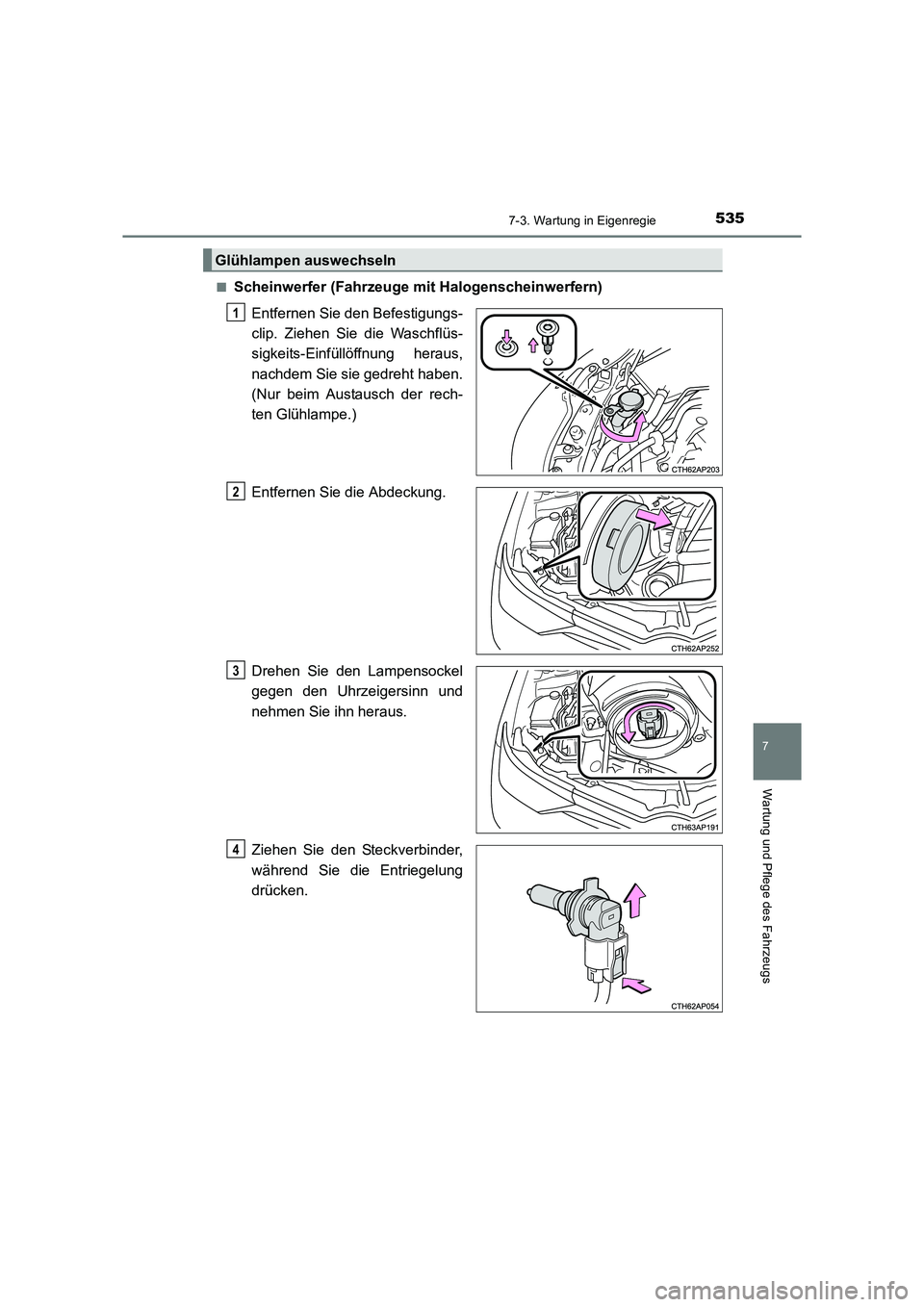

Scheinwerfer (Fahrzeuge mit Halogenscheinwerfern)
Entfernen Sie den Befestigungs-
clip. Ziehen Sie die Waschflüs-
sigkeits-Einfüllöffnung heraus,
nachdem Sie sie gedreht haben.
(Nur beim Austausch der rech-
ten Glühlampe.)
Entfernen Sie die Abdeckung.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
nehmen Sie ihn heraus.
Ziehen Sie den Steckverbinder,
während Sie die Entriegelung
drücken.
Glühlampen auswechseln
1
2
3
4

5367-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12K55M)

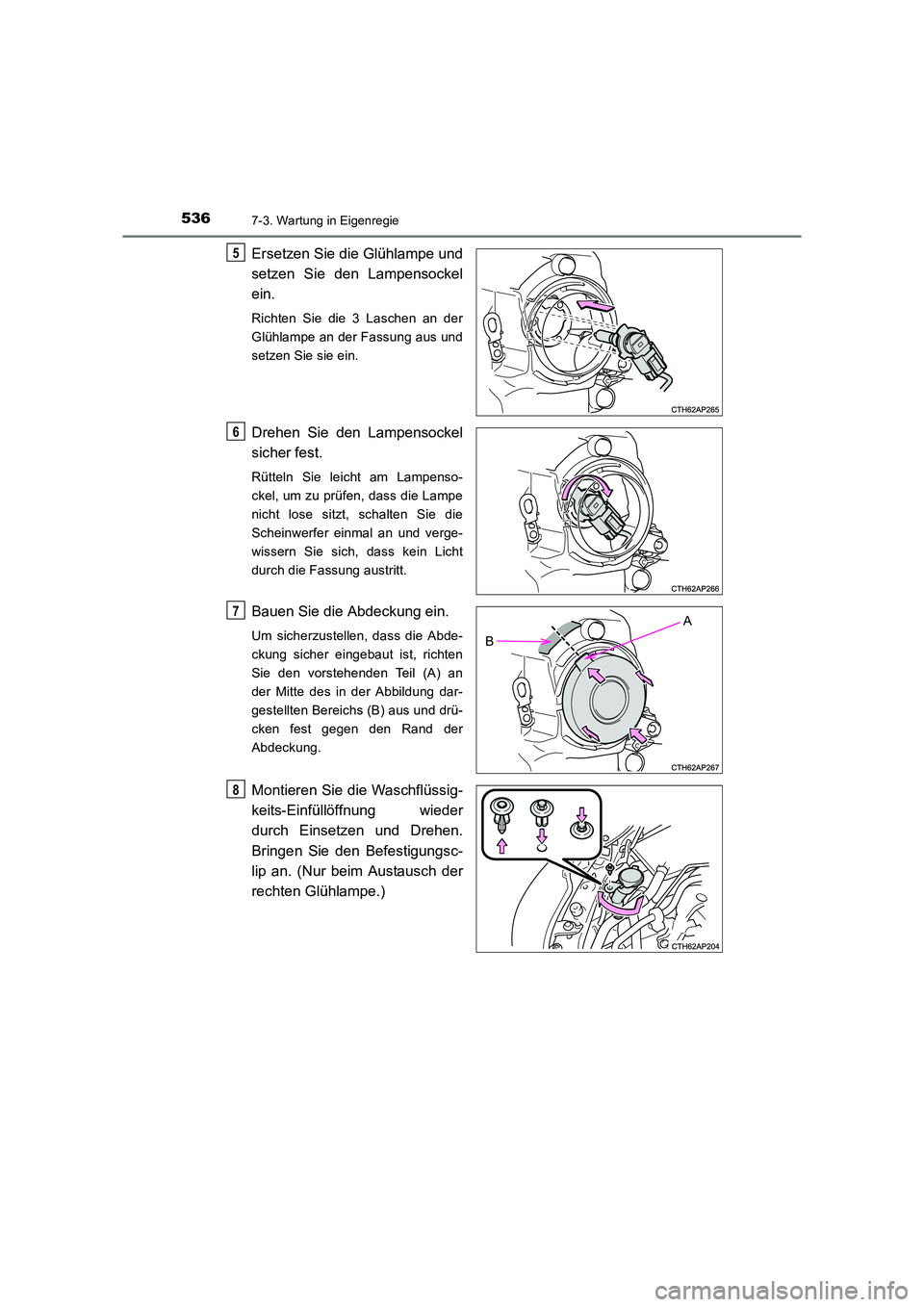

Ersetzen Sie die Glühlampe und
setzen Sie den Lampensockel
ein.
Richten Sie die 3 Laschen an der
Glühlampe an der Fassung aus und
setzen Sie sie ein.
Drehen Sie den Lampensockel
sicher fest.
Rütteln Sie leicht am Lampenso-
ckel, um zu prüfen, dass die Lampe
nicht lose sitzt, schalten Sie die
Scheinwerfer einmal an und verge-
wissern Sie sich, dass kein Licht
durch die Fassung austritt.
Bauen Sie die Abdeckung ein.
Um sicherzustellen, dass die Abde-
ckung sicher eingebaut ist, richten
Sie den vorstehenden Teil (A) an
der Mitte des in der Abbildung dar-
gestellten Bereichs (B) aus und drü-
cken fest gegen den Rand der
Abdeckung.
Montieren Sie die Waschflüssig-
keits-Einfüllöffnung wieder
durch Einsetzen und Drehen.
Bringen Sie den Befestigungsc-
lip an. (Nur beim Austausch der
rechten Glühlampe.)
5
6
A
B
7
8

5377-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12K55M)■

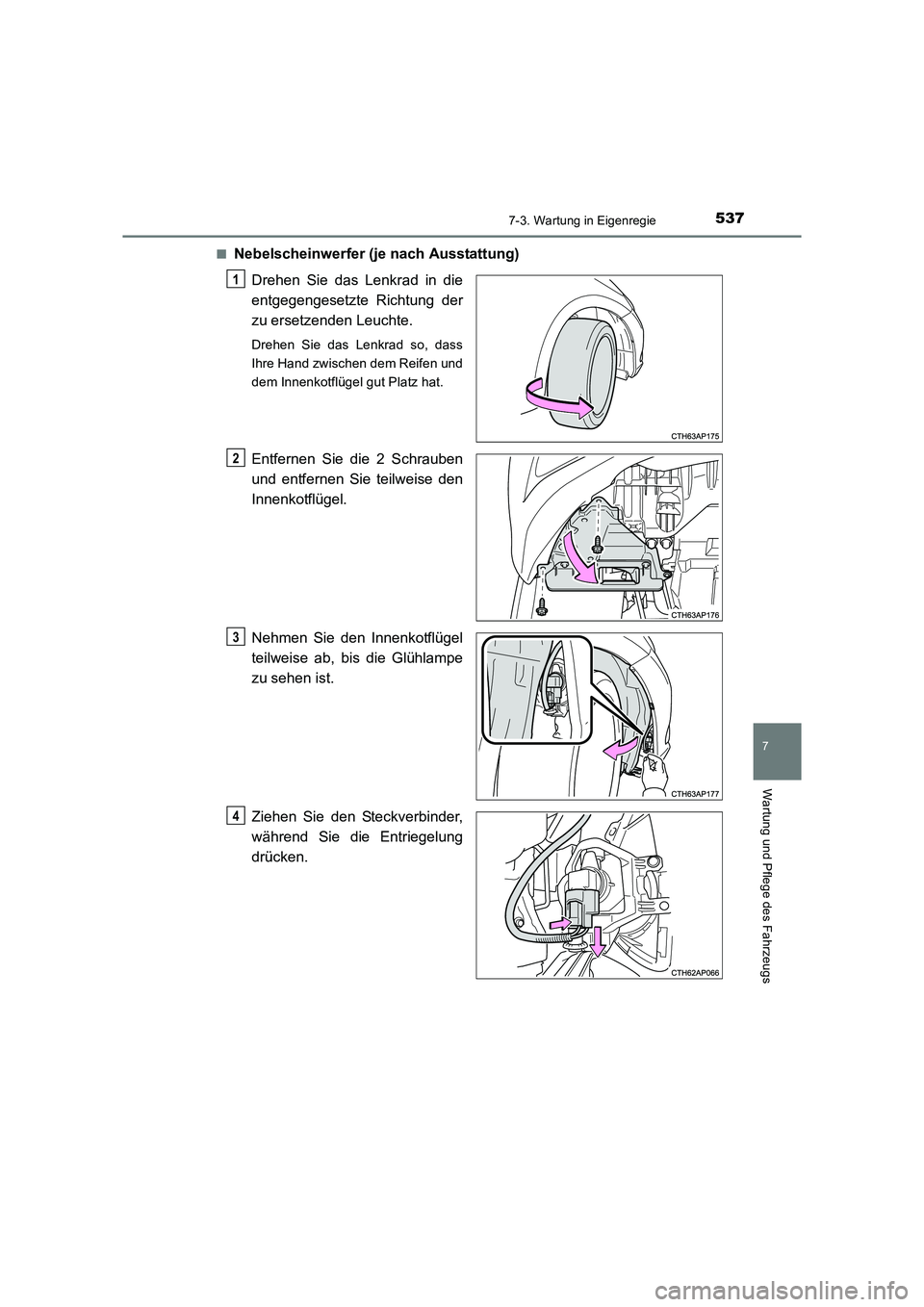

Nebelscheinwerfer (je nach Ausstattung)
Drehen Sie das Lenkrad in die
entgegengesetzte Richtung der
zu ersetzenden Leuchte.
Drehen Sie das Lenkrad so, dass
Ihre Hand zwischen dem Reifen und
dem Innenkotflügel gut Platz hat.
Entfernen Sie die 2 Schrauben
und entfernen Sie teilweise den
Innenkotflügel.
Nehmen Sie den Innenkotflügel
teilweise ab, bis die Glühlampe
zu sehen ist.
Ziehen Sie den Steckverbinder,
während Sie die Entriegelung
drücken.
1
2
3
4

5387-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12K55M)

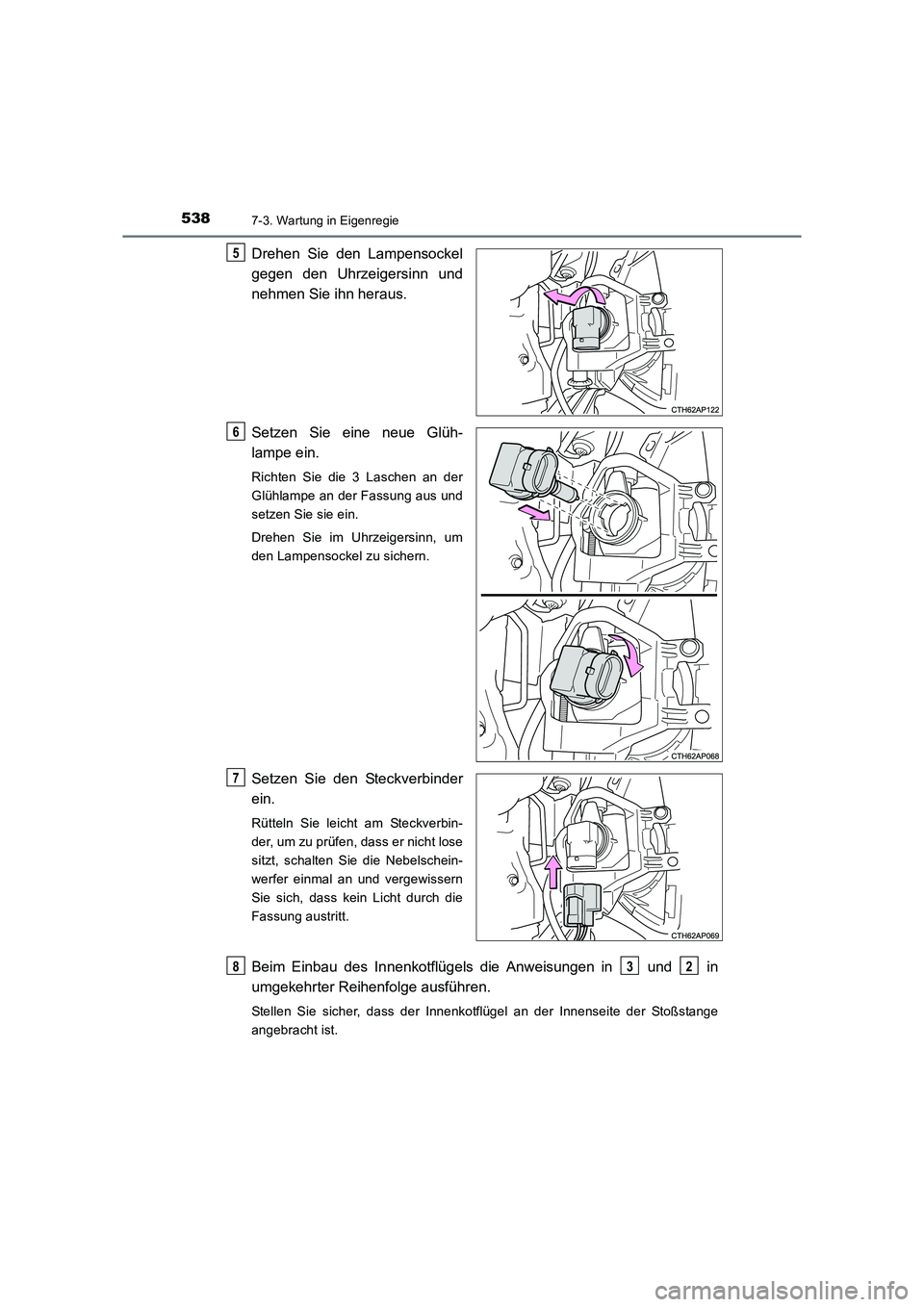

Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
nehmen Sie ihn heraus.
Setzen Sie eine neue Glüh-
lampe ein.
Richten Sie die 3 Laschen an der
Glühlampe an der Fassung aus und
setzen Sie sie ein.
Drehen Sie im Uhrzeigersinn, um
den Lampensockel zu sichern.
Setzen Sie den Steckverbinder
ein.
Rütteln Sie leicht am Steckverbin-
der, um zu prüfen, dass er nicht lose
sitzt, schalten Sie die Nebelschein-
werfer einmal an und vergewissern
Sie sich, dass kein Licht durch die
Fassung austritt.
Beim Einbau des Innenkotflügels die Anweisungen in und in
umgekehrter Reihenfolge ausführen.
Stellen Sie sicher, dass der Innenkotflügel an der Innenseite der Stoßstange
angebracht ist.
5
6
7
832

5397-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12K55M)■
Vordere Fahrtrichtungsanzeiger
Entfernen Sie den Befestigungs-
clip. Ziehen Sie die Waschflüs-
sigkeits-Einfüllöffnung heraus,
nachdem Sie sie gedreht haben.
(Nur beim Austausch der rech-
ten Glühlampe.)
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Beim Einbau der Glühlampe die Anweisungen in und in umge-
kehrter Reihenfolge ausführen.
Montieren Sie die Waschflüssig-
keits-Einfüllöffnung wieder
durch Einsetzen und Drehen.
Bringen Sie den Befestigungsc-
lip an. (Nur beim Austausch der
rechten Glühlampe.)
1
2
3
432
5

5407-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12K55M)■

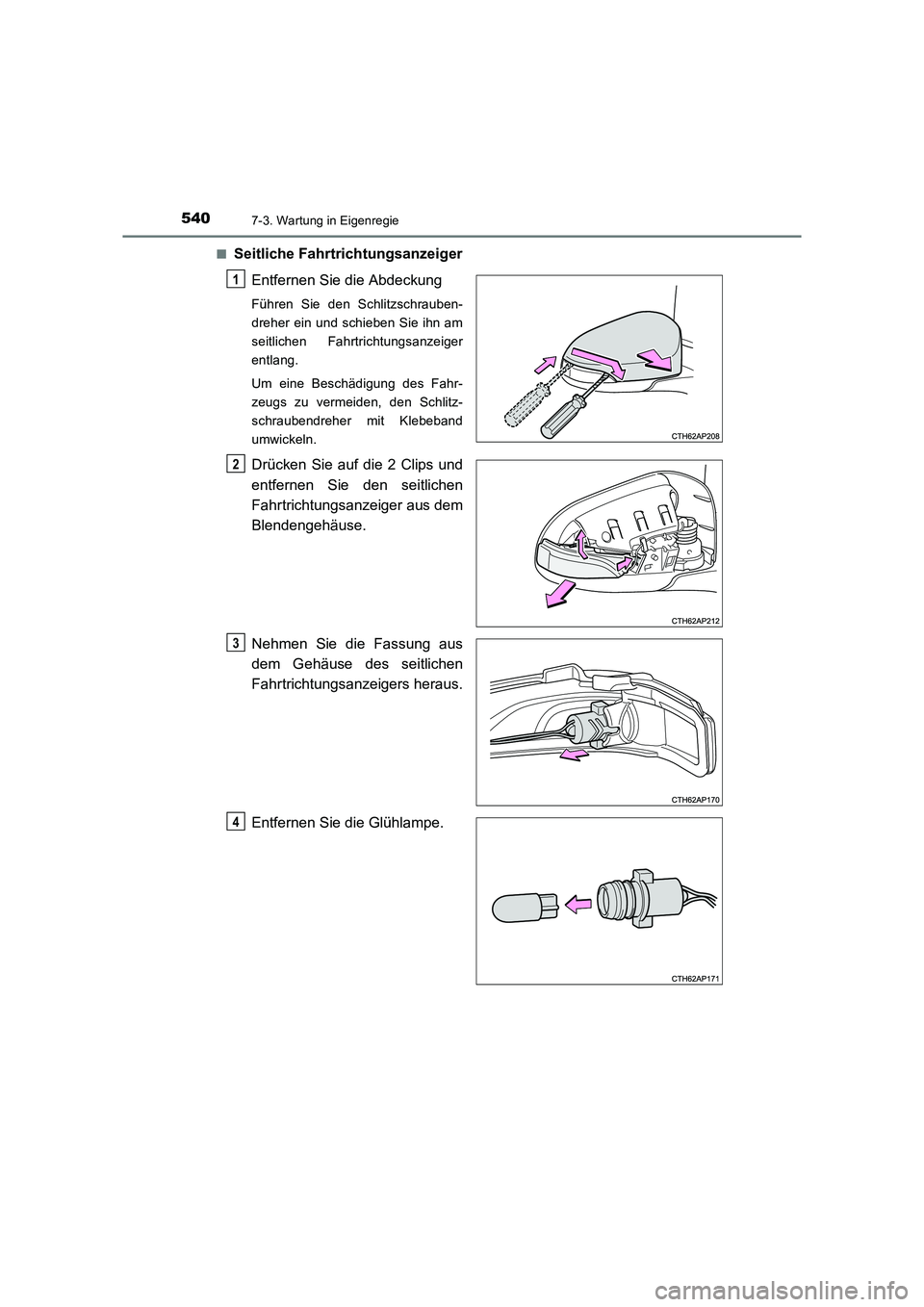

Seitliche Fahrtrichtungsanzeiger
Entfernen Sie die Abdeckung
Führen Sie den Schlitzschrauben-
dreher ein und schieben Sie ihn am
seitlichen Fahrtrichtungsanzeiger
entlang.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, den Schlitz-
schraubendreher mit Klebeband
umwickeln.
Drücken Sie auf die 2 Clips und
entfernen Sie den seitlichen
Fahrtrichtungsanzeiger aus dem
Blendengehäuse.
Nehmen Sie die Fassung aus
dem Gehäuse des seitlichen
Fahrtrichtungsanzeigers heraus.
Entfernen Sie die Glühlampe.
1
2
3
4
