TOYOTA AURIS TOURING SPORTS 2016 Bruksanvisningar (in Swedish)

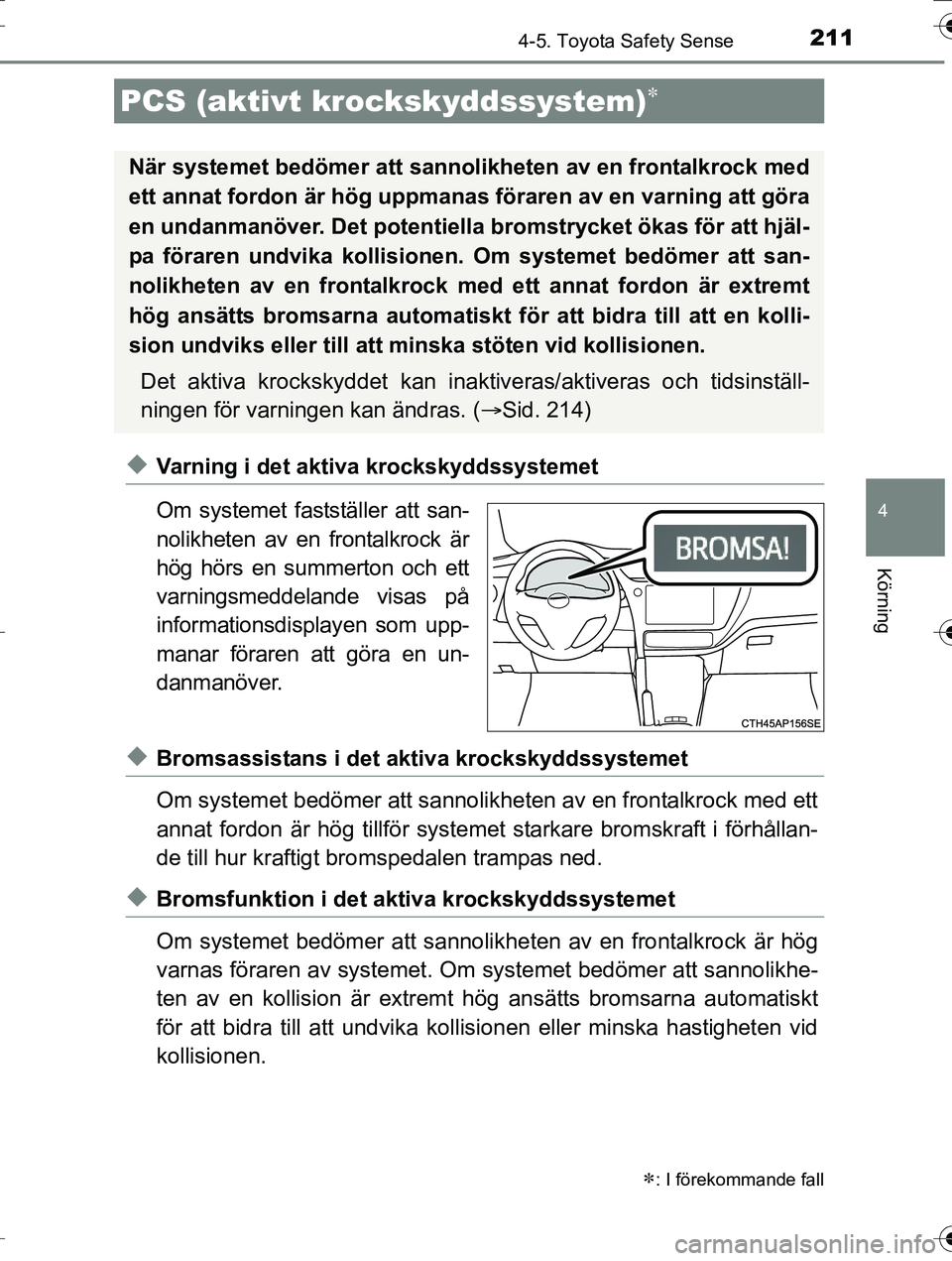

2114-5. Toyota Safety Sense
OM12K53SE
4
Körning
uVarning i det aktiva krockskyddssystemet
Om systemet fastställer att san-
nolikheten av en frontalkrock är
hög hörs en summerton och ett
varningsmeddelande visas på
informationsdisplayen som upp-
manar föraren att göra en un-
danmanöver.
uBromsassistans i det aktiva krockskyddssystemet
Om systemet bedömer att sannolikheten av en frontalkrock med ett
annat fordon är hög tillför systemet starkare bromskraft i förhållan-
de till hur kraftigt br omspedalen trampas ned.
uBromsfunktion i det aktiva krockskyddssystemet
Om systemet bedömer att sannolik heten av en frontalkrock är hög
varnas föraren av systemet. Om systemet bedömer att sannolikhe-
ten av en kollision är extremt hö g ansätts bromsarna automatiskt
för att bidra till att undvika kollis ionen eller minska hastigheten vid
kollisionen.
PCS (aktivt krockskyddssystem)
: I förekommande fall
När systemet bedömer att sannol ikheten av en frontalkrock med
ett annat fordon är hög uppmanas föraren av en varning att göra
en undanmanöver. Det potentiella br omstrycket ökas för att hjäl-
pa föraren undvika kollisionen. Om systemet bedömer att san-
nolikheten av en frontalkrock med ett annat fordon är extremt
hög ansätts bromsarna automatiskt för att bidra till att en kolli-
sion undviks eller till att minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/aktiveras och tidsinställ-
ningen för varningen kan ändras. ( Sid. 214)
OM12K53SE.book Page 211 Tuesday, April 5, 2016 12:02 PM

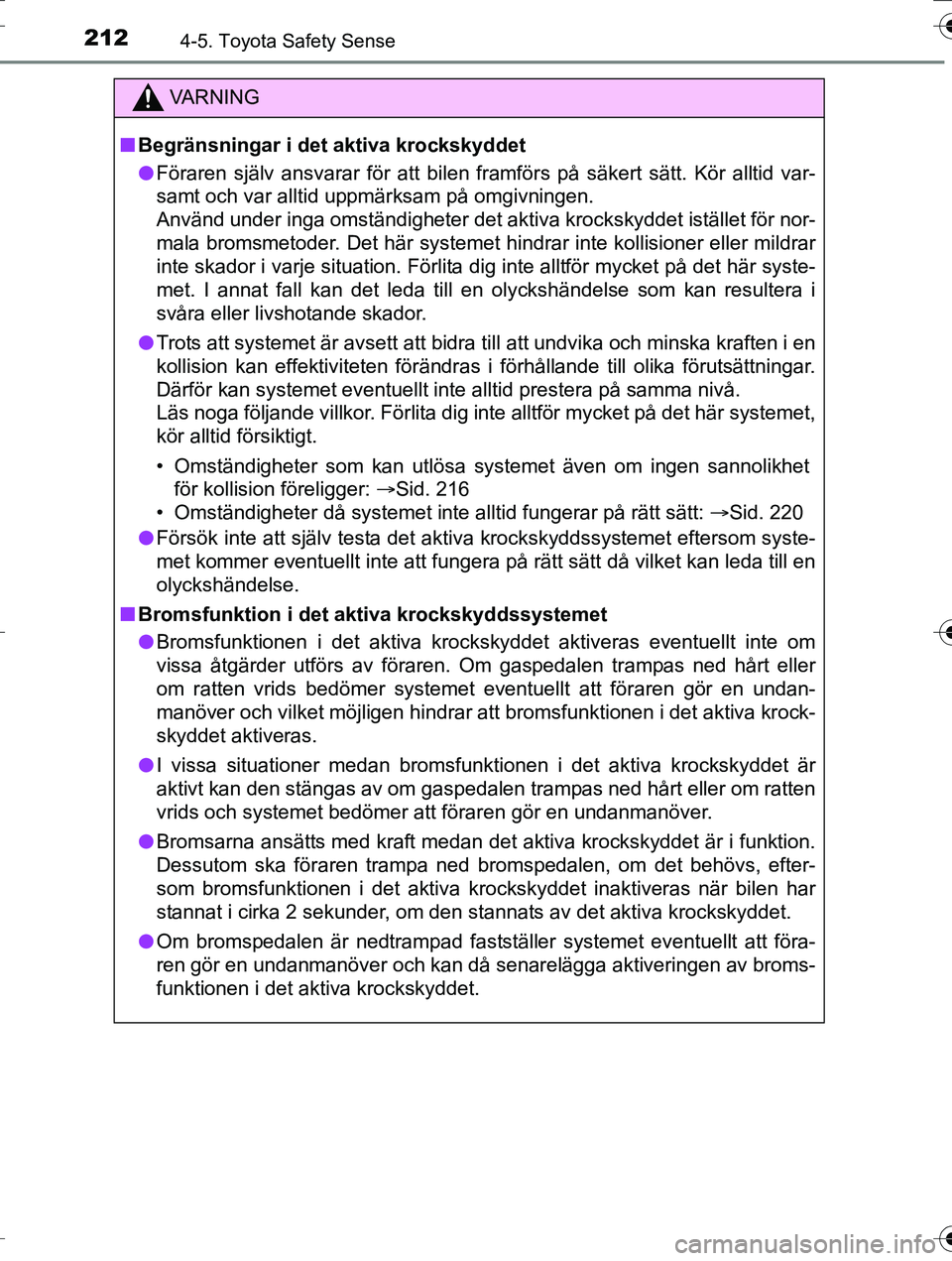

2124-5. Toyota Safety Sense
OM12K53SE
VA R N I N G
nBegränsningar i det aktiva krockskyddet
l Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Använd under inga omständigheter det aktiva krockskyddet istället för nor-
mala bromsmetoder. Det här systemet hindrar inte kollisioner eller mildrar
inte skador i varje situation. Förlita dig inte alltför mycket på det här syste-
met. I annat fall kan det leda till en olyckshändelse som kan resultera i
svåra eller livshotande skador.
l Trots att systemet är avsett att bidra till att undvika och minska kraften i en
kollision kan effektiviteten förändras i förhållande till olika förutsättningar.
Därför kan systemet eventuellt inte alltid prestera på samma nivå.
Läs noga följande villkor. Förlita dig inte alltför mycket på det här systemet,
kör alltid försiktigt.
• Omständigheter som kan utlösa systemet även om ingen sannolikhet
för kollision föreligger: Sid. 216
• Omständigheter då systemet inte alltid fungerar på rätt sä\
tt: ï‚®Sid. 220
l Försök inte att själv testa det aktiva krockskyddssystemet eftersom syste-
met kommer eventuellt inte att fungera på rätt sätt då vilket kan leda till en
olyckshändelse.
n Bromsfunktion i det aktiva krockskyddssystemet
l Bromsfunktionen i det aktiva krockskyddet aktiveras eventuellt inte om
vissa åtgärder utförs av föraren. Om gaspedalen trampas ned hårt eller
om ratten vrids bedömer systemet eventuellt att föraren gör en undan-
manöver och vilket möjligen hindrar att bromsfunktionen i det aktiva krock-
skyddet aktiveras.
l I vissa situationer medan bromsfunktionen i det aktiva krockskyddet är
aktivt kan den stängas av om gaspedalen trampas ned hårt eller om ratten
vrids och systemet bedömer att föraren gör en undanmanöver.
l Bromsarna ansätts med kraft medan det aktiva krockskyddet är i funktion.
Dessutom ska föraren trampa ned bromspedalen, om det behövs, efter-
som bromsfunktionen i det aktiva krockskyddet inaktiveras när bilen har
stannat i cirka 2 sekunder, om den stannats av det aktiva krockskyddet.
l Om bromspedalen är nedtrampad fastställer systemet eventuellt att föra-
ren gör en undanmanöver och kan då senarelägga aktiveringen av broms-
funktionen i det aktiva krockskyddet.
OM12K53SE.book Page 212 Tuesday, April 5, 2016 12:02 PM

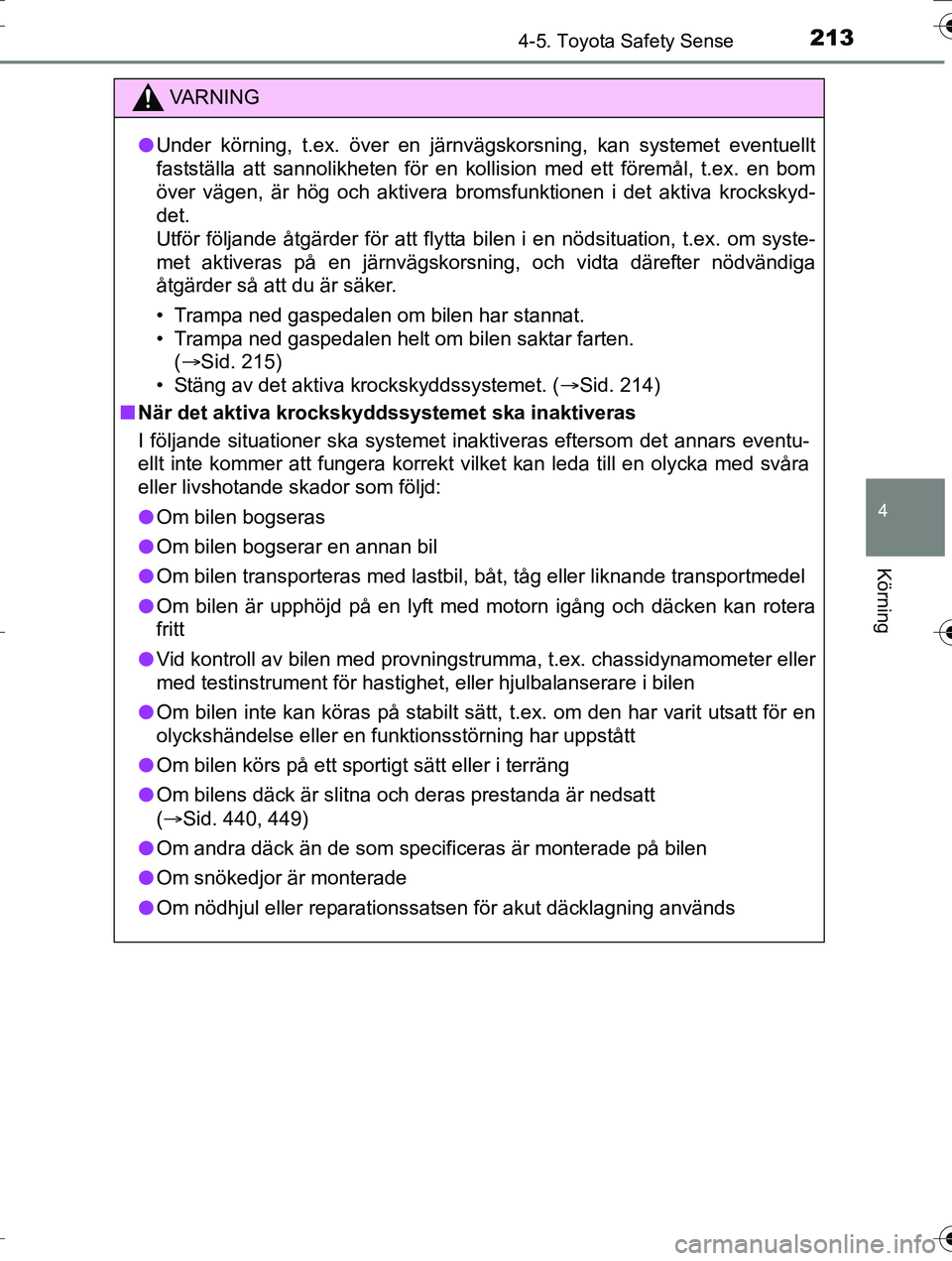

2134-5. Toyota Safety Sense
OM12K53SE
4
Körning
VA R N I N G
lUnder körning, t.ex. över en järnvägskorsning, kan systemet eventuellt
fastställa att sannolikheten för en kollision med ett föremål, t.ex. en bom
över vägen, är hög och aktivera bromsfunktionen i det aktiva krockskyd-
det.
Utför följande åtgärder för att flytta bilen i en nödsituation, t.ex. om syste-
met aktiveras på en järnvägskorsning, och vidta därefter nödvändiga
åtgärder så att du är säker.
• Trampa ned gaspedalen om bilen har stannat.
• Trampa ned gaspedalen helt om bilen saktar farten.
(ï‚®Sid. 215)
• Stäng av det aktiva krockskyddssystemet. ( Sid. 214)
n När det aktiva krockskyddssystemet ska inaktiveras
I följande situationer ska systemet inaktiveras eftersom det annars eventu-
ellt inte kommer att fungera korrekt vilket kan leda till en olycka med svåra
eller livshotande skador som följd:
l Om bilen bogseras
l Om bilen bogserar en annan bil
l Om bilen transporteras med lastbil, båt, tåg eller liknande transportmedel
l Om bilen är upphöjd på en lyft med motorn igång och däcken kan rotera
fritt
l Vid kontroll av bilen med provningstrumma, t.ex. chassidynamometer eller
med testinstrument för hastighet, eller hjulbalanserare i bilen
l Om bilen inte kan köras på stabilt sätt, t.ex. om den har varit utsatt för en
olyckshändelse eller en funktionsstörning har uppstått
l Om bilen körs på ett sportigt sätt eller i terräng
l Om bilens däck är slitna och deras prestanda är nedsatt
(ï‚®Sid. 440, 449)
l Om andra däck än de som specificeras är monterade på bilen
l Om snökedjor är monterade
l Om nödhjul eller reparationssatsen för akut däcklagning används
OM12K53SE.book Page 213 Tuesday, April 5, 2016 12:02 PM

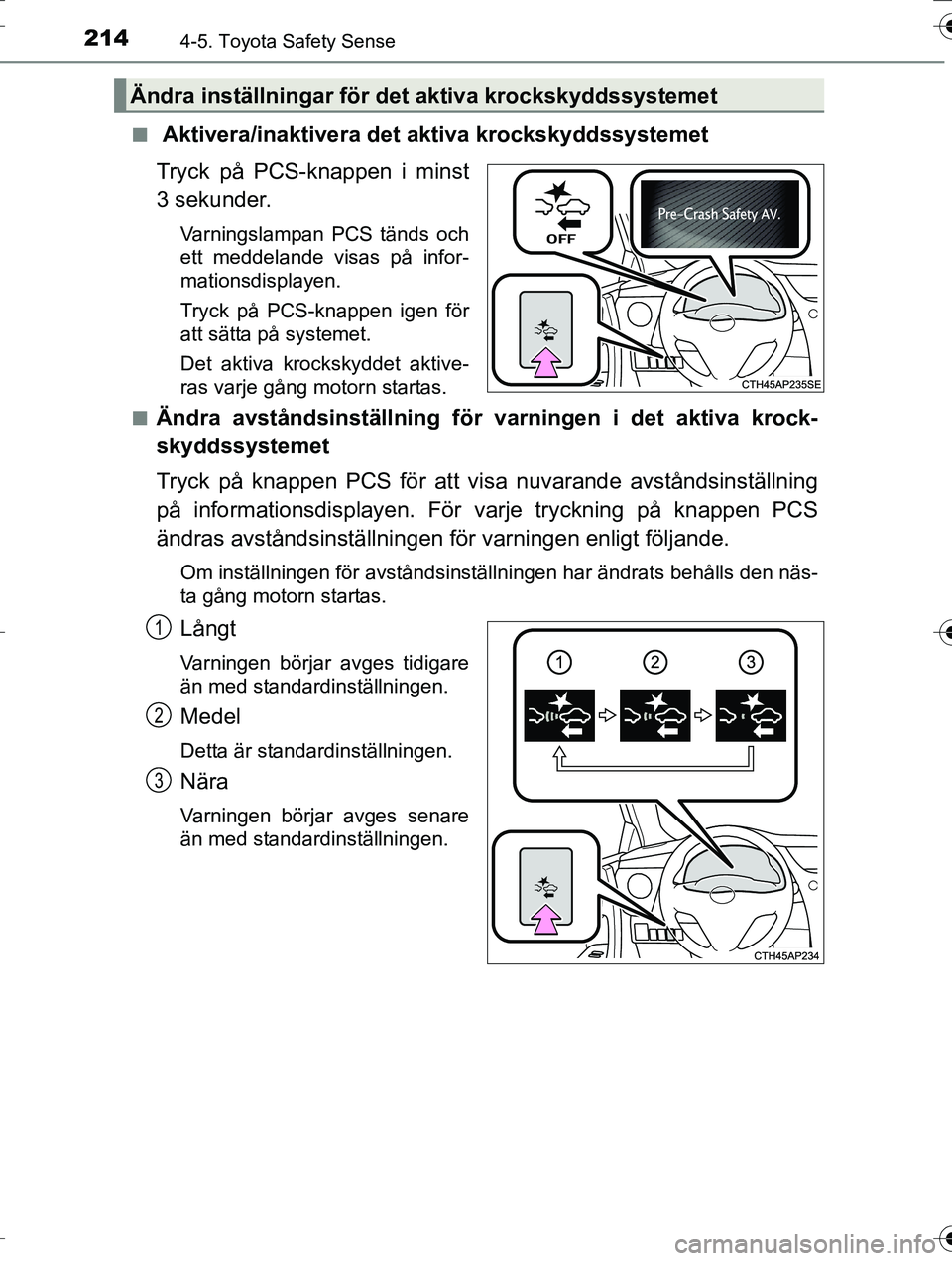

2144-5. Toyota Safety Sense
OM12K53SEn
Aktivera/inaktivera det aktiva krockskyddssystemet
Tryck på PCS-knappen i minst
3 sekunder.
Varningslampan PCS tänds och
ett meddelande visas på infor-
mationsdisplayen.
Tryck på PCS-knappen igen för
att sätta på systemet.
Det aktiva krockskyddet aktive-
ras varje gång motorn startas.
n
Ändra avståndsinställning fö r varningen i det aktiva krock-
skyddssystemet
Tryck på knappen PCS för att visa nuvarande avståndsinställning
på informationsdisplayen. För varje tryckning på knappen PCS
ändras avståndsinställningen för varningen enligt följande.
Om inställningen för avståndsinställningen har ändrats behålls den näs-
ta gång motorn startas.
LÃ¥ngt
Varningen börjar avges tidigare
än med standardinställningen.
Medel
Detta är standardinställningen.
Nära
Varningen börjar avges senare
än med standardinställningen.
Ändra inställningar för det aktiva krockskyddssystemet
1
2
3
OM12K53SE.book Page 214 Tuesday, April 5, 2016 12:02 PM

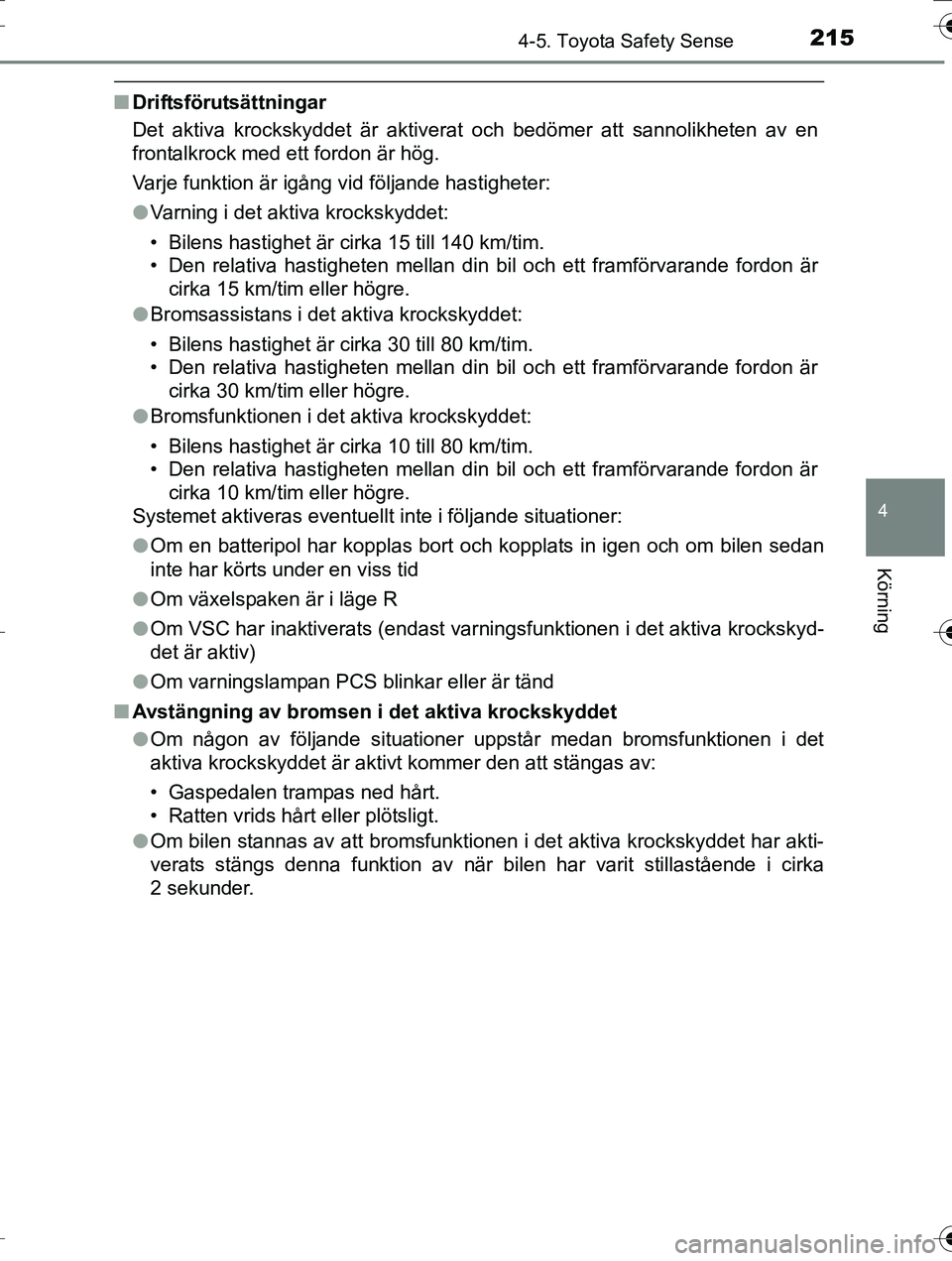

2154-5. Toyota Safety Sense
OM12K53SE
4
Körning
nDriftsförutsättningar
Det aktiva krockskyddet är aktiverat och bedömer att sannolikheten av en
frontalkrock med ett fordon är hög.
Varje funktion är igång vid följande hastigheter:
lVarning i det aktiva krockskyddet:
• Bilens hastighet är cirka 15 till 140 km/tim.
• Den relativa hastigheten mellan din bil och ett framförvarande fordon är
cirka 15 km/tim eller högre.
l Bromsassistans i det aktiva krockskyddet:
• Bilens hastighet är cirka 30 till 80 km/tim.
• Den relativa hastigheten mellan din bil och ett framförvarande fordon är
cirka 30 km/tim eller högre.
l Bromsfunktionen i det aktiva krockskyddet:
• Bilens hastighet är cirka 10 till 80 km/tim.
• Den relativa hastigheten mellan din bil och ett framförvarande fordon är
cirka 10 km/tim eller högre.
Systemet aktiveras eventuellt inte i följande situationer:
l Om en batteripol har kopplas bort och kopplats in igen och om bilen sedan
inte har körts under en viss tid
l Om växelspaken är i läge R
l Om VSC har inaktiverats (endast varningsfunktionen i det aktiva krockskyd-
det är aktiv)
l Om varningslampan PCS blinkar eller är tänd
n Avstängning av bromsen i det aktiva krockskyddet
lOm någon av följande situationer uppstår medan bromsfunktionen i det
aktiva krockskyddet är aktivt kommer den att stängas av:
• Gaspedalen trampas ned hårt.
• Ratten vrids hårt eller plötsligt.
l Om bilen stannas av att bromsfunktionen i det aktiva krockskyddet har akti-
verats stängs denna funktion av när bilen har varit stillastående i cirka
2 sekunder.
OM12K53SE.book Page 215 Tuesday, April 5, 2016 12:02 PM

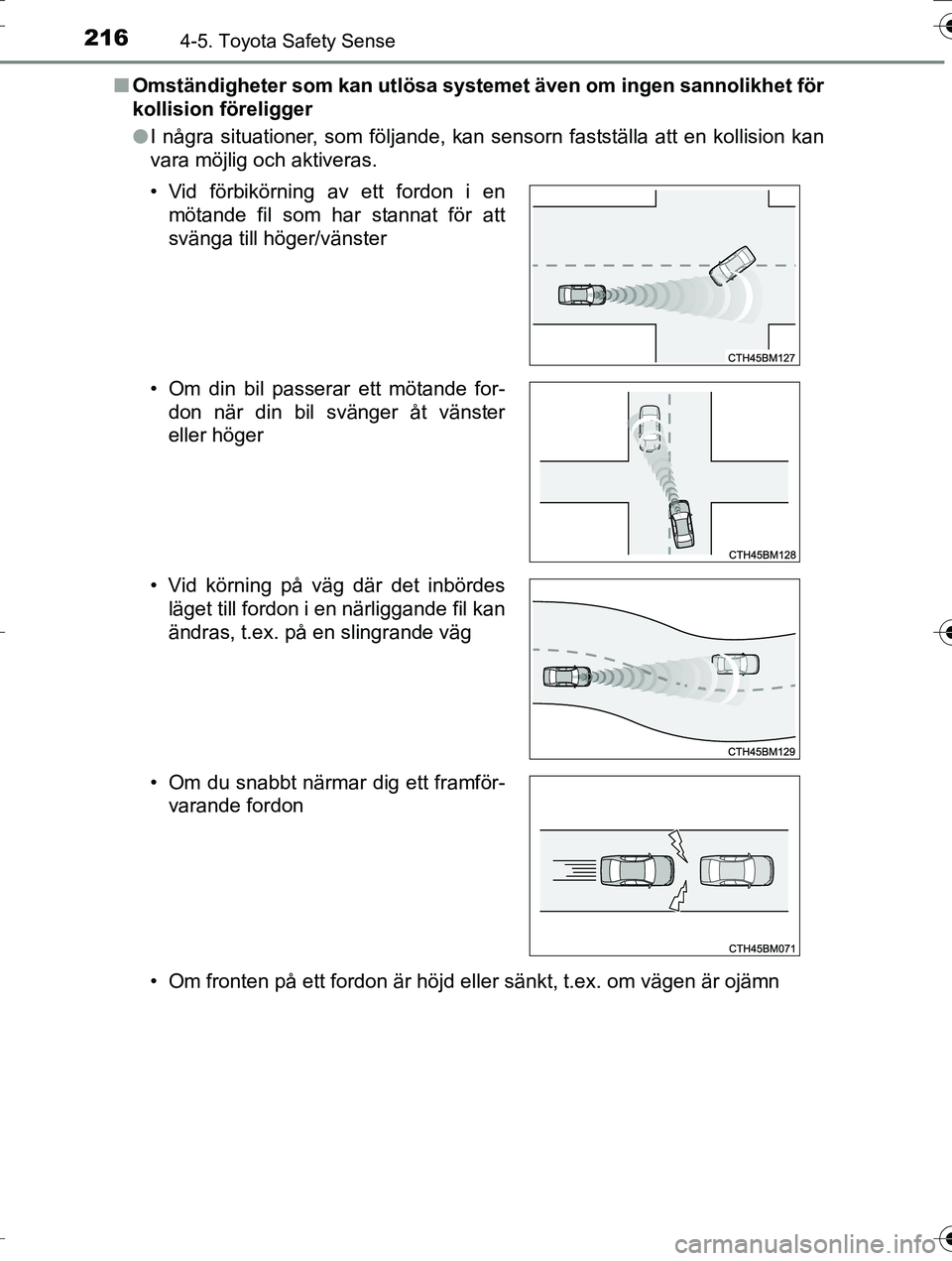

2164-5. Toyota Safety Sense
OM12K53SEn
Omständigheter som kan utlösa systemet även om ingen sannolikhet för
kollision föreligger
lI några situationer, som följande, kan sensorn fastställa att en kollision kan
vara möjlig och aktiveras.
• Om fronten på ett fordon är höjd eller sänkt, t.ex. om vägen är ojämn • Vid förbikörning av ett fordon i en
mötande fil som har stannat för att
svänga till höger/vänster
• Om din bil passerar ett mötande for- don när din bil svänger åt vänster
eller höger
• Vid körning på väg där det inbördes läget till fordon i en närliggande fil kan
ändras, t.ex. på en slingrande väg
• Om du snabbt närmar dig ett framför- varande fordon
OM12K53SE.book Page 216 Tuesday, April 5, 2016 12:02 PM

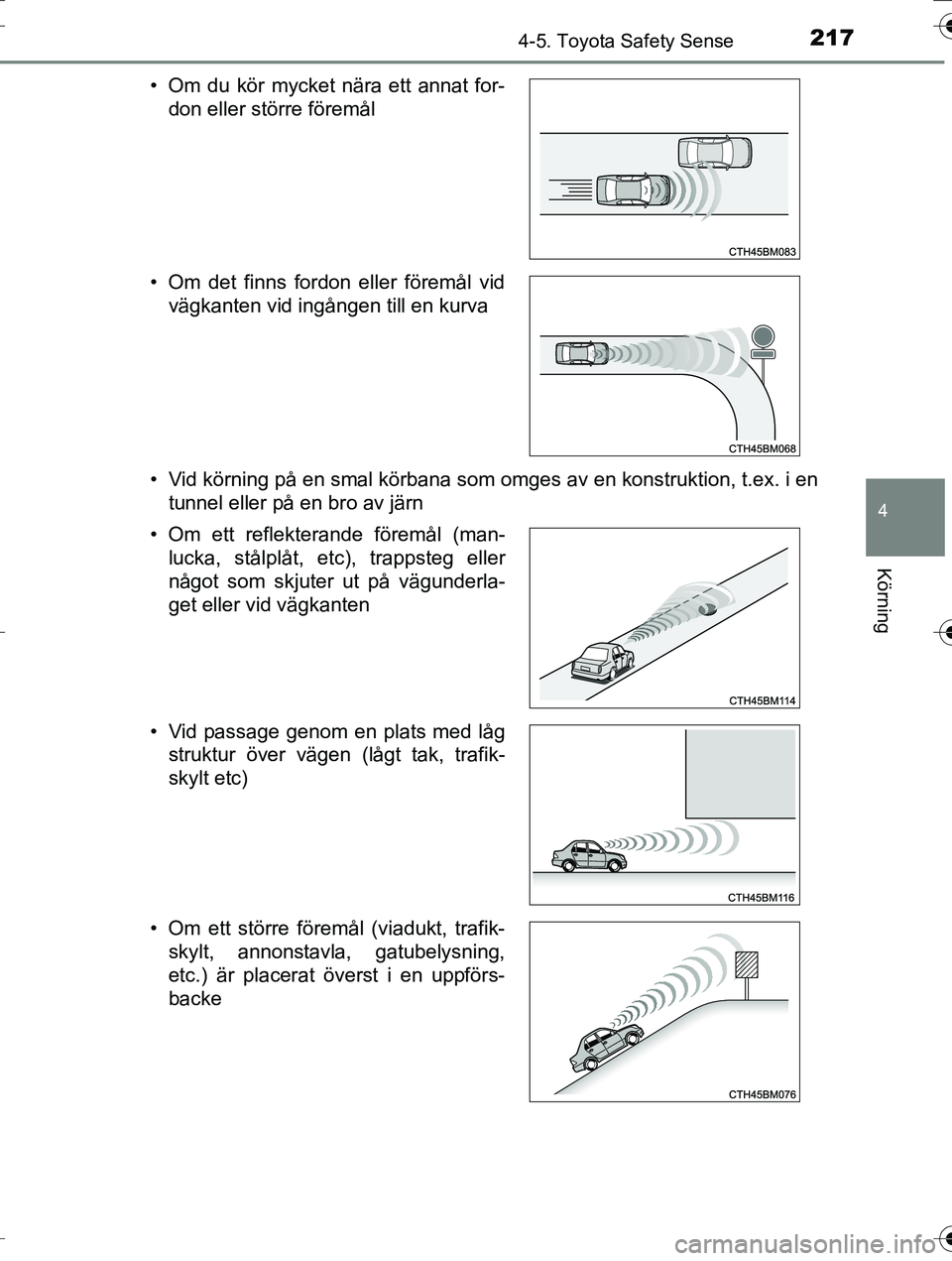

2174-5. Toyota Safety Sense
OM12K53SE
4
Körning
• Vid körning på en smal körbana som omges av en konstruktion, t.ex. i entunnel eller på en bro av järn
• Om du kör mycket nära ett annat for-
don eller större föremål
• Om det finns fordon eller föremål vid vägkanten vid ingången till en kurva
• Om ett reflekterande föremål (man- lucka, stålplåt, etc), trappsteg eller
något som skjuter ut på vägunderla-
get eller vid vägkanten
• Vid passage genom en plats med låg struktur över vägen (lågt tak, trafik-
skylt etc)
• Om ett större föremål (viadukt, trafik- skylt, annonstavla, gatubelysning,
etc.) är placerat överst i en uppförs-
backe
OM12K53SE.book Page 217 Tuesday, April 5, 2016 12:02 PM

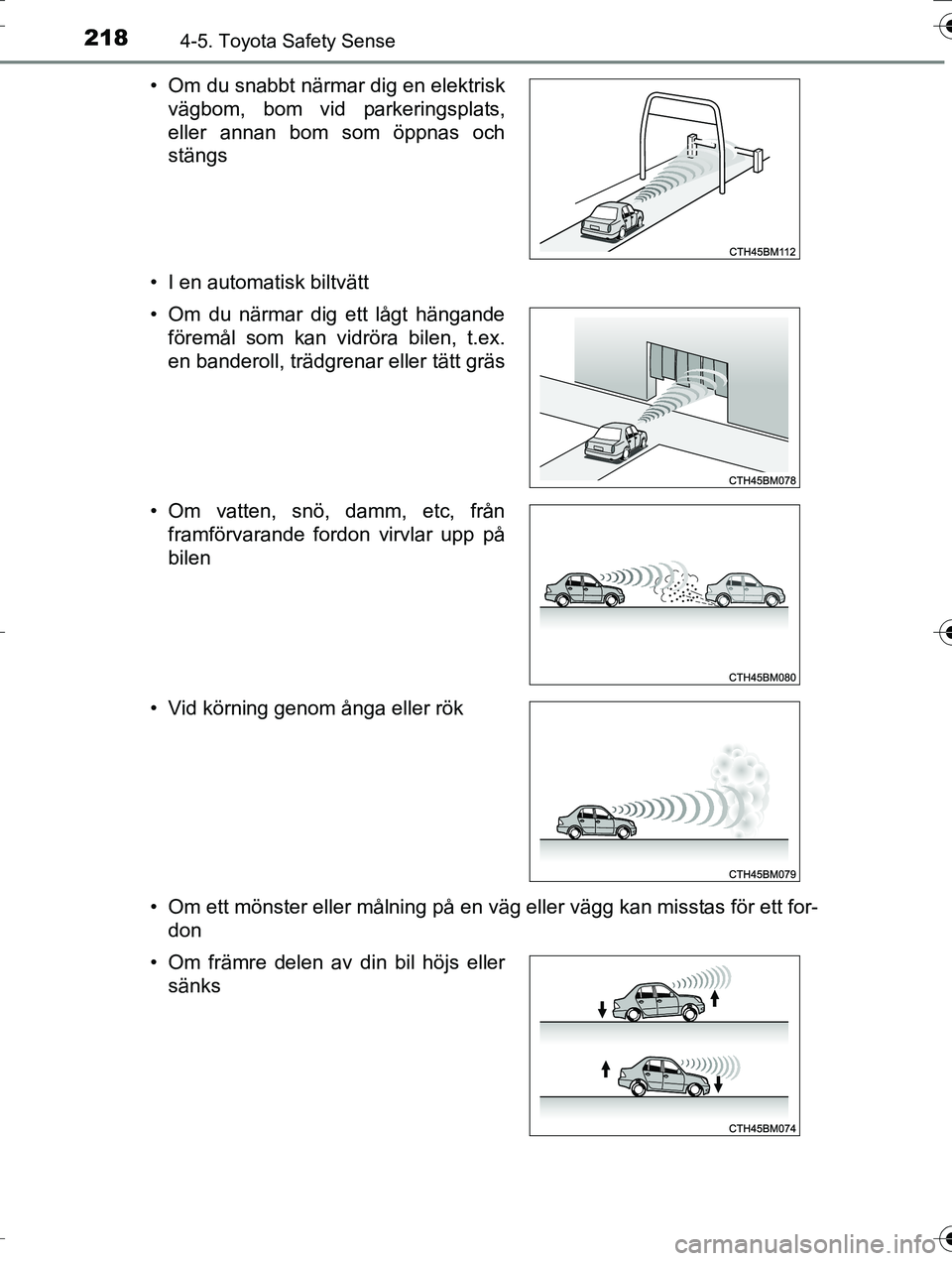

2184-5. Toyota Safety Sense
OM12K53SE• I en automatisk biltvätt
• Om ett mönster eller målning på en väg eller vägg kan misstas för ett for-
don
• Om du snabbt närmar dig en elektrisk
vägbom, bom vid parkeringsplats,
eller annan bom som öppnas och
stängs
• Om du närmar dig ett lågt hängande föremål som kan vidröra bilen, t.ex.
en banderoll, trädgrenar eller tätt gräs
• Om vatten, snö, damm, etc, från framförvarande fordon virvlar upp på
bilen
• Vid körning genom ånga eller rök
• Om främre delen av din bil höjs eller sänks
OM12K53SE.book Page 218 Tuesday, April 5, 2016 12:02 PM

2194-5. Toyota Safety Sense
OM12K53SE
4
Körning
• Om sensorn är felriktad på grund avatt den har fått en kraftig stöt, etc.
• Om bilen är parkerad på en plats där det finns lågt hängande föremål i
samma höjd som den främre sensorn
• Om vindrutan är täckt av regndroppar.
OM12K53SE.book Page 219 Tuesday, April 5, 2016 12:02 PM

2204-5. Toyota Safety Sense
OM12K53SEn
Situationer när systemet eventu ellt inte fungerar korrekt
l I vissa situationer som följande känner frontsensorn eventuellt inte av ett
fordon vilket hindrar systemet från att fungera på rätt sätt:
• Om ett mötande fordon närmar sig din bil
• När bilen närmar sig sidan eller fronten av ett fordon
• Om ett framförvarande fordon har en liten bakvagn, t.ex. en olastad last-
bil
• Om fordonet framför har en last som skjuter ut bakom dess bakre stöt- fångare
• Om fordonet framför har oregelbunden form, t.ex. en traktor eller sido- vagn
• Om solen eller annat ljus skiner direkt på fordonet framför
• Om ett fordon gör en plötslig manöver (t.ex. plötslig gir, acceleration eller inbromsning)
• Vid plötslig inkörning bakom ett framförvarande fordon • Om ett framförvarande fordon har en låg bakvagn, t.ex. en låg släpvagn
• Om fordonet framför har extremt hög markfrigång
• Om ett fordon kör in framför din bil eller dyker upp bredvid ett fordon
OM12K53SE.book Page 220 Tuesday, April 5, 2016 12:02 PM
