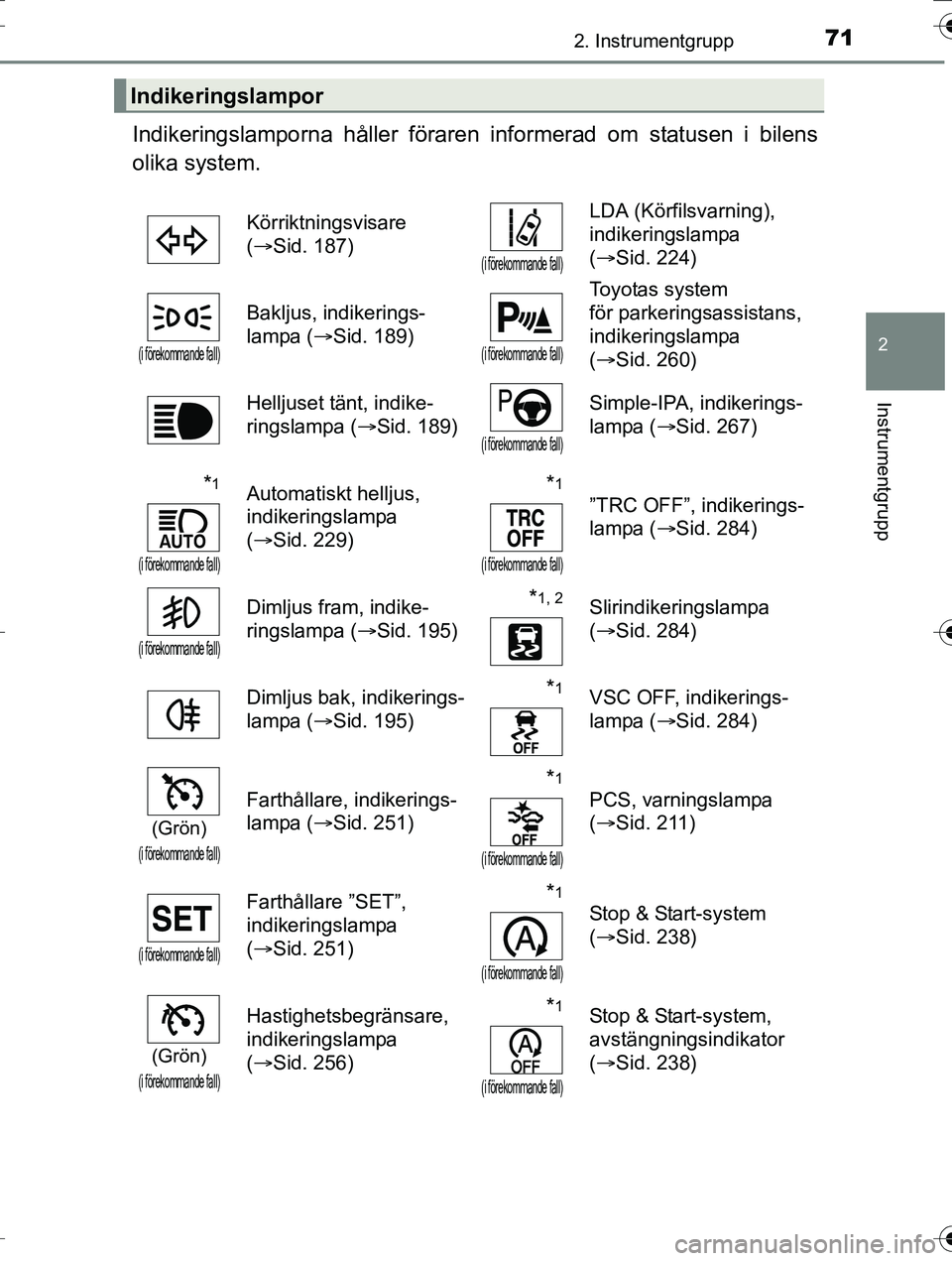

712. Instrumentgrupp
OM12K53SE
2
Instrumentgrupp
Indikeringslamporna håller föraren informerad om statusen i bilens
olika system.
Indikeringslampor
Körriktningsvisare
(Sid. 187)
(i förekommande fall)
LDA (Körfilsvarning),
indikeringslampa
(Sid. 224)
(i förekommande fall)
Bakljus, indikerings-
lampa ( Sid. 189)
(i förekommande fall)
Toyotas system
för parkeringsassistans,
indikeringslampa
(Sid. 260)
Helljuset tänt, indike-
ringslampa ( Sid. 189)
(i förekommande fall)
Simple-IPA, indikerings-
lampa (Sid. 267)
*1
(i förekommande fall)
Automatiskt helljus,
indikeringslampa
(Sid. 229)*1
(i förekommande fall)
”TRC OFF”, indikerings-
lampa ( Sid. 284)
(i förekommande fall)
Dimljus fram, indike-
ringslampa ( Sid. 195)*1, 2Slirindikeringslampa
(Sid. 284)
Dimljus bak, indikerings-
lampa ( Sid. 195)
*1VSC OFF, indikerings-
lampa (Sid. 284)
(Grön)
(i förekommande fall)
Farthållare, indikerings-
lampa (Sid. 251)*1
(i förekommande fall)
PCS, varningslampa
(Sid. 211)
(i förekommande fall)
Farthållare ”SET”,
indikeringslampa
(Sid. 251)*1
(i förekommande fall)
Stop & Start-system
(Sid. 238)
(Grön)
(i förekommande fall)
Hastighetsbegränsare,
indikeringslampa
(Sid. 256)*1
(i förekommande fall)
Stop & Start-system,
avstängningsindikator
(Sid. 238)
OM12K53SE.book Page 71 Tuesday, April 5, 2016 12:02 PM

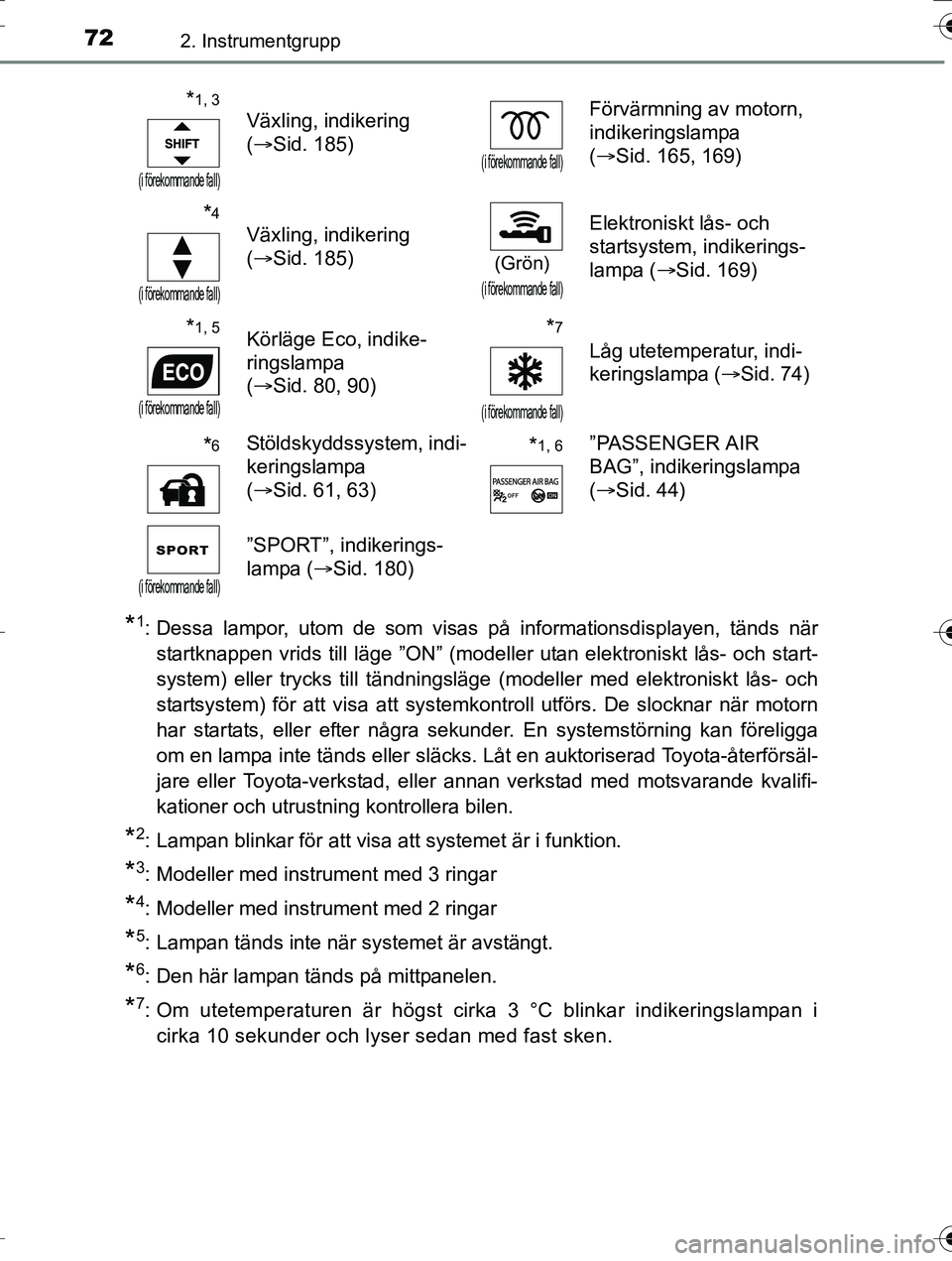

722. Instrumentgrupp
OM12K53SE
*1: Dessa lampor, utom de som visas på informationsdisplayen, tänds närstartknappen vrids till läge ”ON” (modeller utan elektroniskt lås- och start-
system) eller trycks till tändningsläge (modeller med elektroniskt lås- och
startsystem) för att visa att systemkontroll utförs. De slocknar när motorn
har startats, eller efter några sekunder. En systemstörning kan föreligga
om en lampa inte tänds eller släcks. Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning kontrollera bilen.
*2: Lampan blinkar för att visa att systemet är i funktion.
*3: Modeller med instrument med 3 ringar
*4: Modeller med instrument med 2 ringar
*5: Lampan tänds inte när systemet är avstängt.
*6: Den här lampan tänds på mittpanelen.
*7: Om utetemperaturen är högst cirka 3 °C blinkar indikeringslampan icirka 10 sekunder och lyser sedan med fast sken.
*1, 3
(i förekommande fall)
Växling, indikering
(Sid. 185)
(i förekommande fall)
Förvärmning av motorn,
indikeringslampa
(Sid. 165, 169)
*4
(i förekommande fall)
Växling, indikering
(Sid. 185)
(Grön)
(i förekommande fall)
Elektroniskt lås- och
startsystem, indikerings-
lampa ( Sid. 169)
*1, 5
(i förekommande fall)
Körläge Eco, indike-
ringslampa
(Sid. 80, 90)*7
(i förekommande fall)
Låg utetemperatur, indi-
keringslampa ( Sid. 74)
*6Stöldskyddssystem, indi-
keringslampa
(Sid. 61, 63)*1, 6”PASSENGER AIR
BAG”, indikeringslampa
(Sid. 44)
(i förekommande fall)
”SPORT”, indikerings-
lampa ( Sid. 180)
OM12K53SE.book Page 72 Tuesday, April 5, 2016 12:02 PM

732. Instrumentgrupp
OM12K53SE
2
Instrumentgrupp

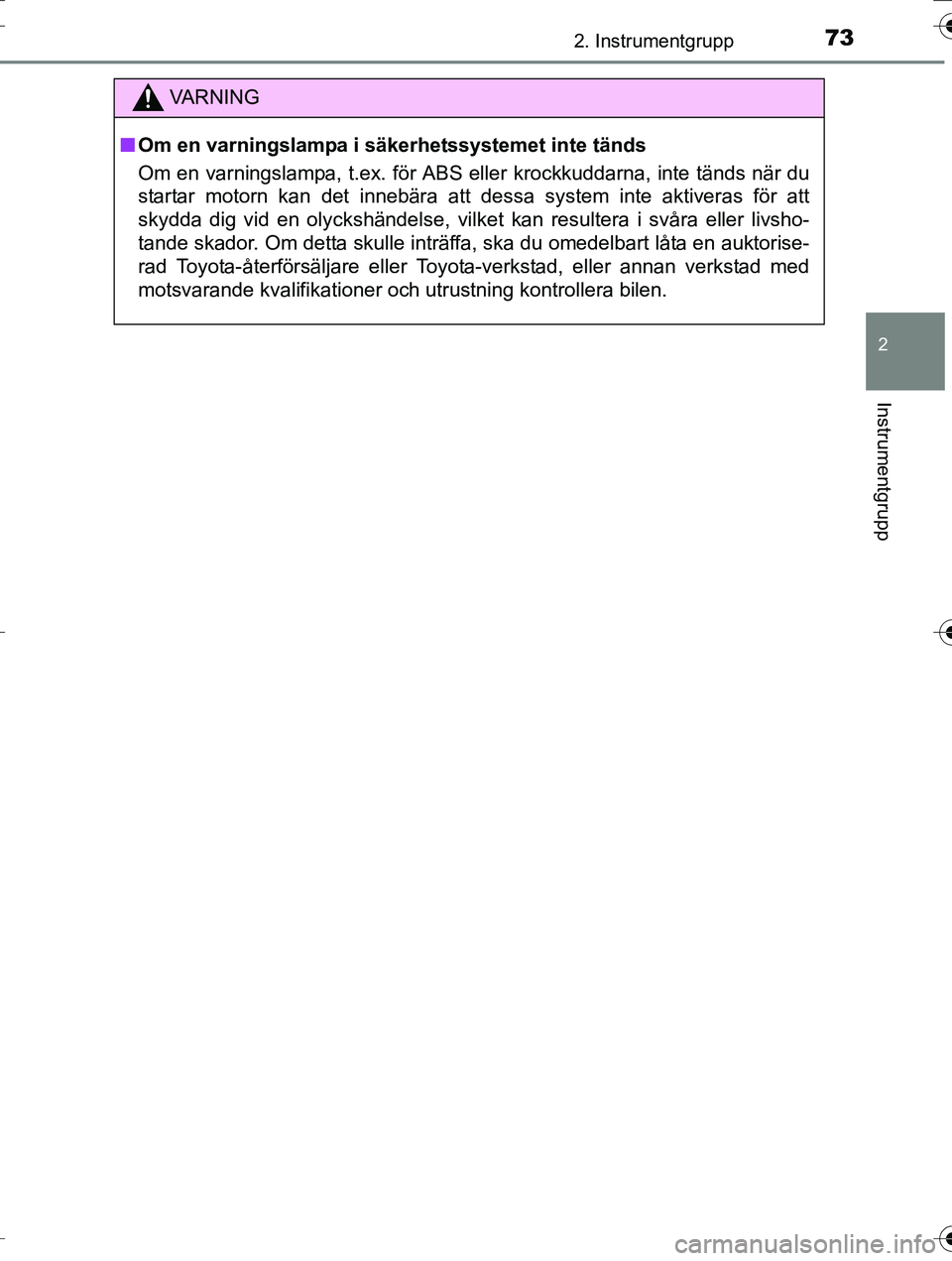

VA R N I N G
nOm en varningslampa i säkerhetssystemet inte tänds
Om en varningslampa, t.ex. för ABS eller krockkuddarna, inte tänds när du
startar motorn kan det innebära att dessa system inte aktiveras för att
skydda dig vid en olyckshändelse, vilket kan resultera i svåra eller livsho-
tande skador. Om detta skulle inträffa, ska du omedelbart låta en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning kontrollera bilen.
OM12K53SE.book Page 73 Tuesday, April 5, 2016 12:02 PM

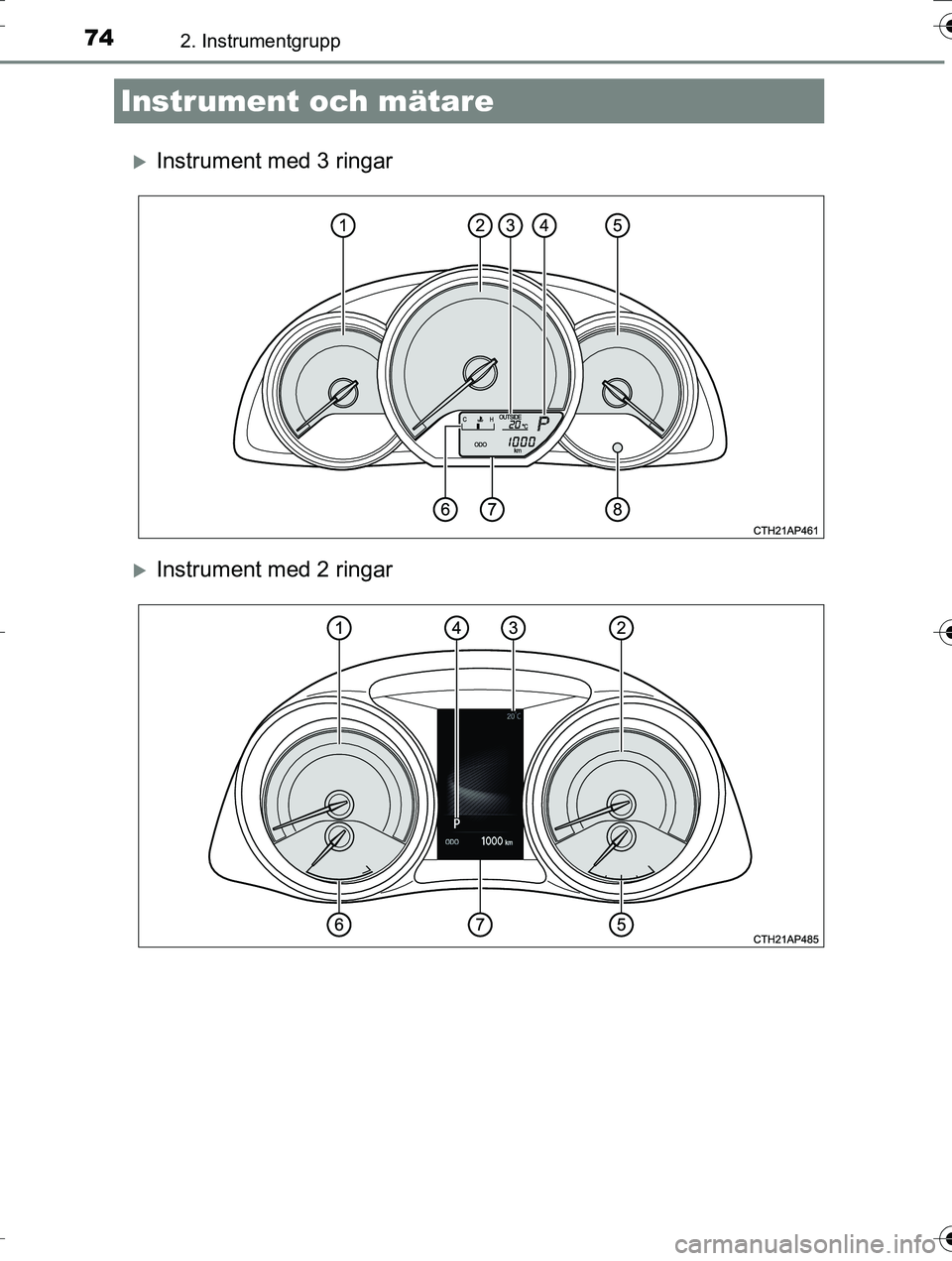

742. Instrumentgrupp
OM12K53SE
Instrument med 3 ringar
Instrument med 2 ringar
Instrument och mätare
OM12K53SE.book Page 74 Tuesday, April 5, 2016 12:02 PM

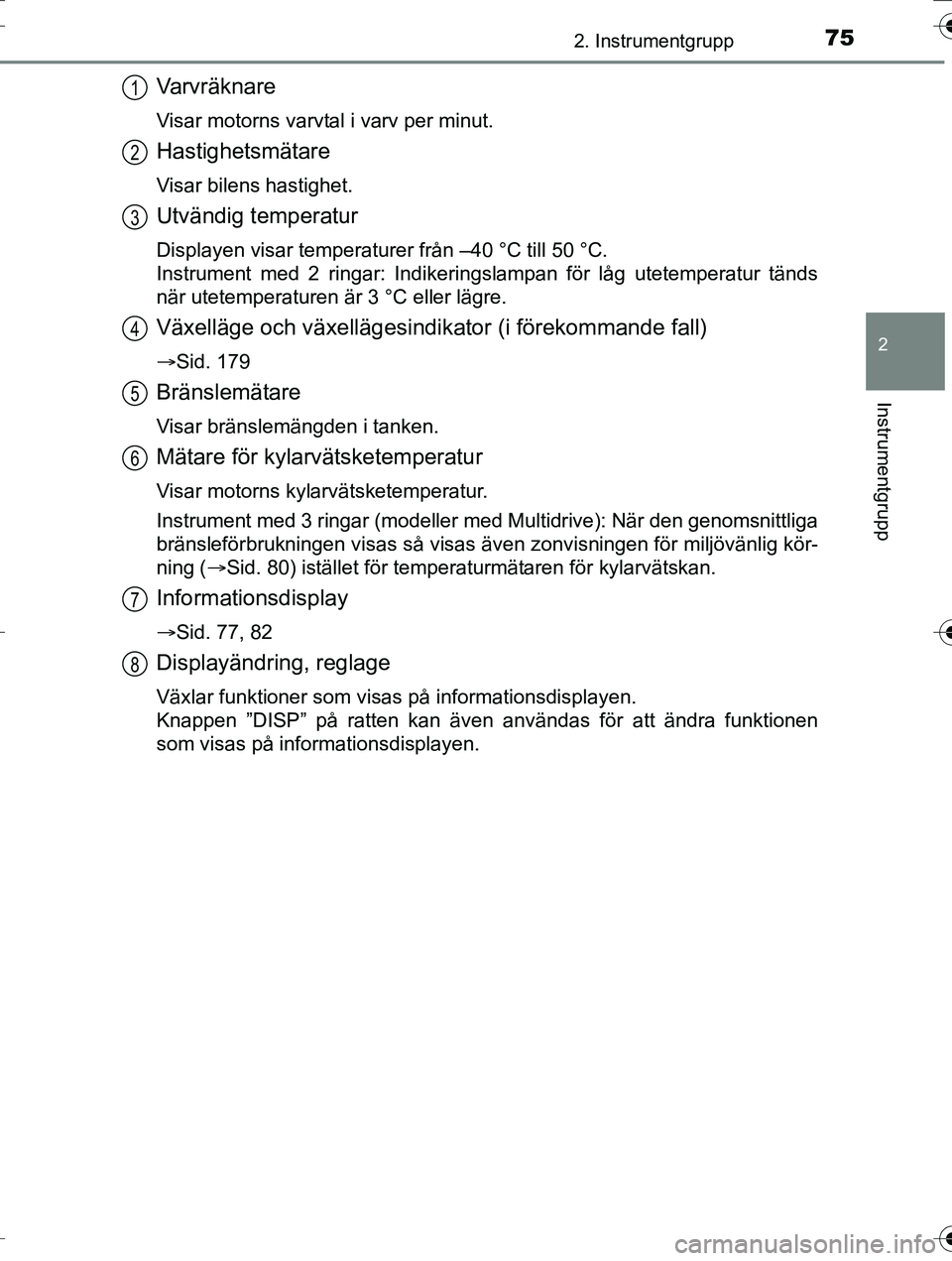

752. Instrumentgrupp
OM12K53SE
2
Instrumentgrupp
Varvräknare
Visar motorns varvtal i varv per minut.
Hastighetsmätare
Visar bilens hastighet.
Utvändig temperatur
Displayen visar temperaturer från –40 °C till 50 °C.
Instrument med 2 ringar: Indikeringslampan för låg utetemperatur tänds
när utetemperaturen är 3 °C eller lägre.
Växelläge och växellägesindikator (i förekommande fall)
Sid. 179
Bränslemätare
Visar bränslemängden i tanken.
Mätare för kylarvätsketemperatur
Visar motorns kylarvätsketemperatur.
Instrument med 3 ringar (modeller med Multidrive): När den genomsnittliga
bränsleförbrukningen visas så visas även zonvisningen för miljövänlig kör-
ning (Sid. 80) istället för temperaturmätaren för kylarvätskan.
Informationsdisplay
Sid. 77, 82
Displayändring, reglage
Växlar funktioner som visas på informationsdisplayen.
Knappen ”DISP” på ratten kan även användas för att ändra funktionen
som visas på informationsdisplayen.
1
2
3
4
5
6
7
8
OM12K53SE.book Page 75 Tuesday, April 5, 2016 12:02 PM

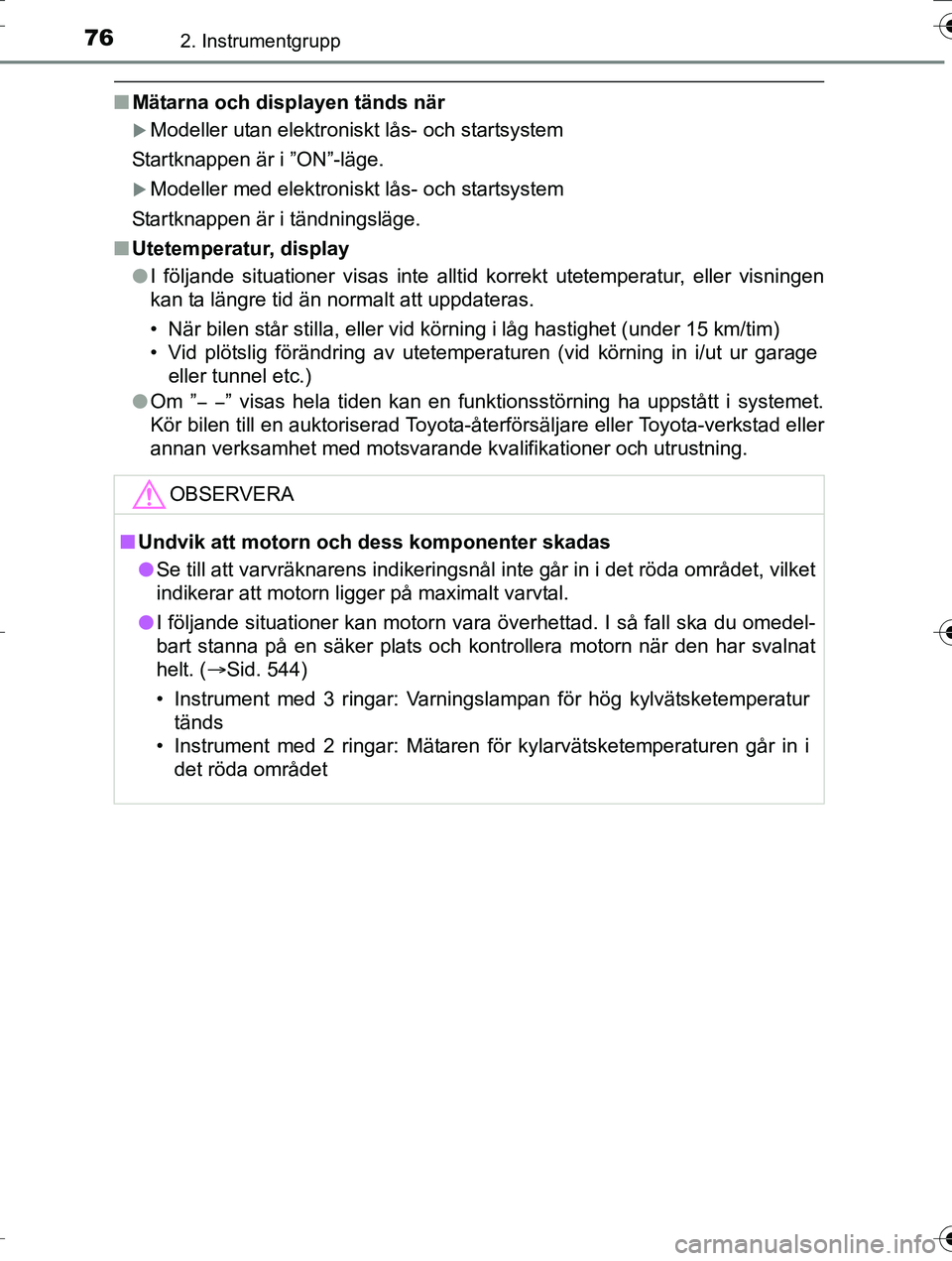

762. Instrumentgrupp
OM12K53SE
nMätarna och displayen tänds när
Modeller utan elektroniskt lås- och startsystem
Startknappen är i ”ON”-läge.
Modeller med elektroniskt lås- och startsystem
Startknappen är i tändningsläge.
n Utetemperatur, display
lI följande situationer visas inte alltid korrekt utetemperatur, eller visningen
kan ta längre tid än normalt att uppdateras.
• När bilen står stilla, eller vid körning i låg hastighet (under 15 km/tim)
• Vid plötslig förändring av utetemperaturen (vid körning in i/ut ur garage eller tunnel etc.)
l Om ”  ” visas hela tiden kan en funktionsstörning ha uppstått i systemet.
Kör bilen till en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verksamhet med motsvarande kvalifikationer och utrustning.
OBSERVERA
n Undvik att motorn och dess komponenter skadas
l Se till att varvräknarens indikeringsnål inte går in i det röda området, vilket
indikerar att motorn ligger på maximalt varvtal.
l I följande situationer kan motorn vara överhettad. I så fall ska du omedel-
bart stanna på en säker plats och kontrollera motorn när den har svalnat
helt. ( Sid. 544)
• Instrument med 3 ringar: Varningslampan för hög kylvätsketemperatur tänds
• Instrument med 2 ringar: Mätaren för kylarvätsketemperaturen går in i det röda området
OM12K53SE.book Page 76 Tuesday, April 5, 2016 12:02 PM

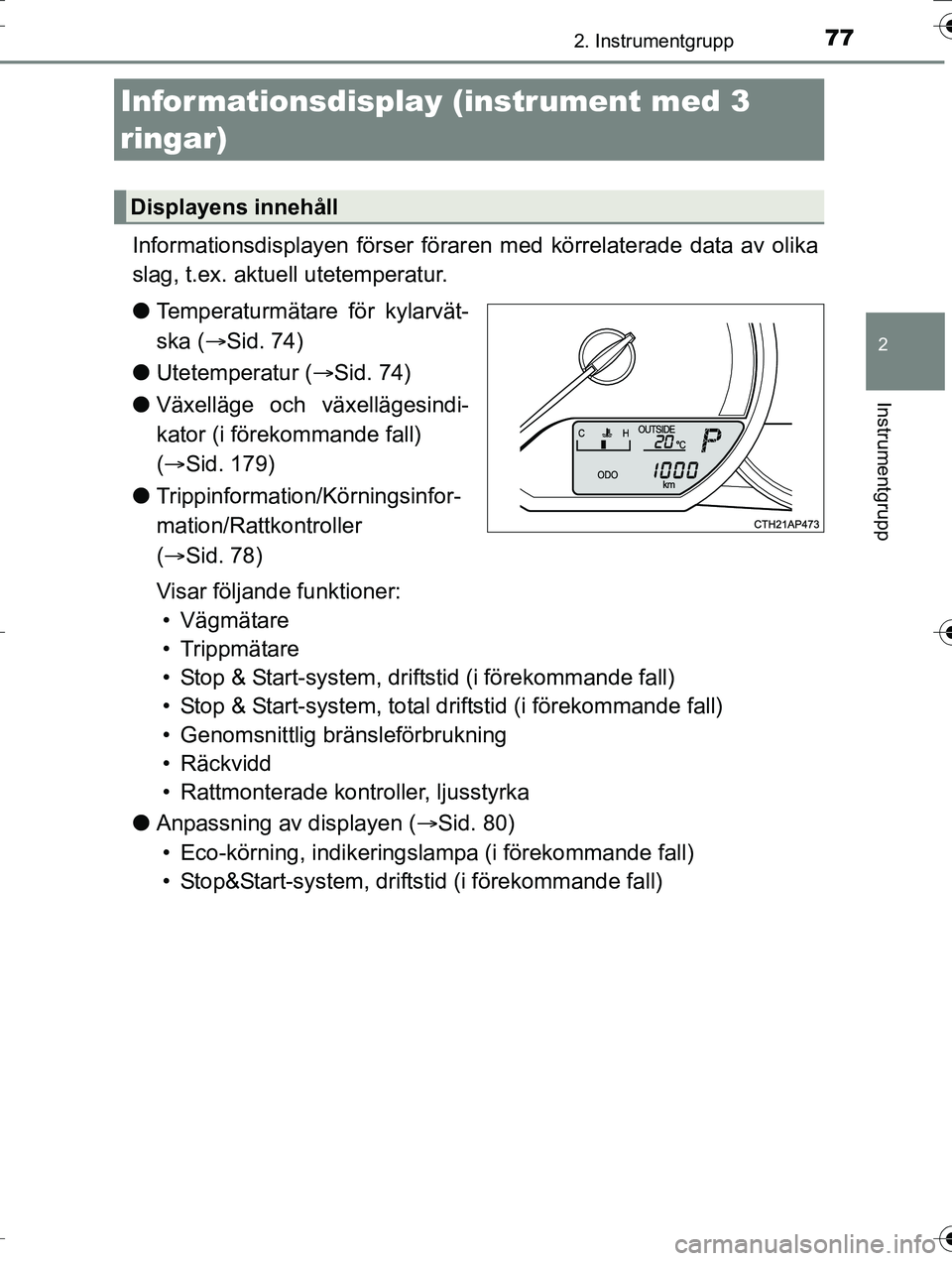

772. Instrumentgrupp
OM12K53SE
2
Instrumentgrupp
Informationsdisplayen förser föraren med körrelaterade data av olika
slag, t.ex. aktuell utetemperatur.
l Temperaturmätare för kylarvät-
ska ( Sid. 74)
l Utetemperatur ( Sid. 74)
l Växelläge och växellägesindi-
kator (i förekommande fall)
( Sid. 179)
l Trippinformation/Körningsinfor-
mation/Rattkontroller
( Sid. 78)
Visar följande funktioner: • Vägmätare
• Trippmätare
• Stop & Start-system, driftstid (i förekommande fall)
• Stop & Start-system, total driftstid (i förekommande fall)
• Genomsnittlig bränsleförbrukning
•Räckvidd
• Rattmonterade kontroller, ljusstyrka
l Anpassning av displayen ( Sid. 80)
• Eco-körning, indikeringslampa (i förekommande fall)
• Stop&Start-system, driftstid (i förekommande fall)
Informationsdisplay (instrument med 3
ringar)
Displayens innehåll
OM12K53SE.book Page 77 Tuesday, April 5, 2016 12:02 PM

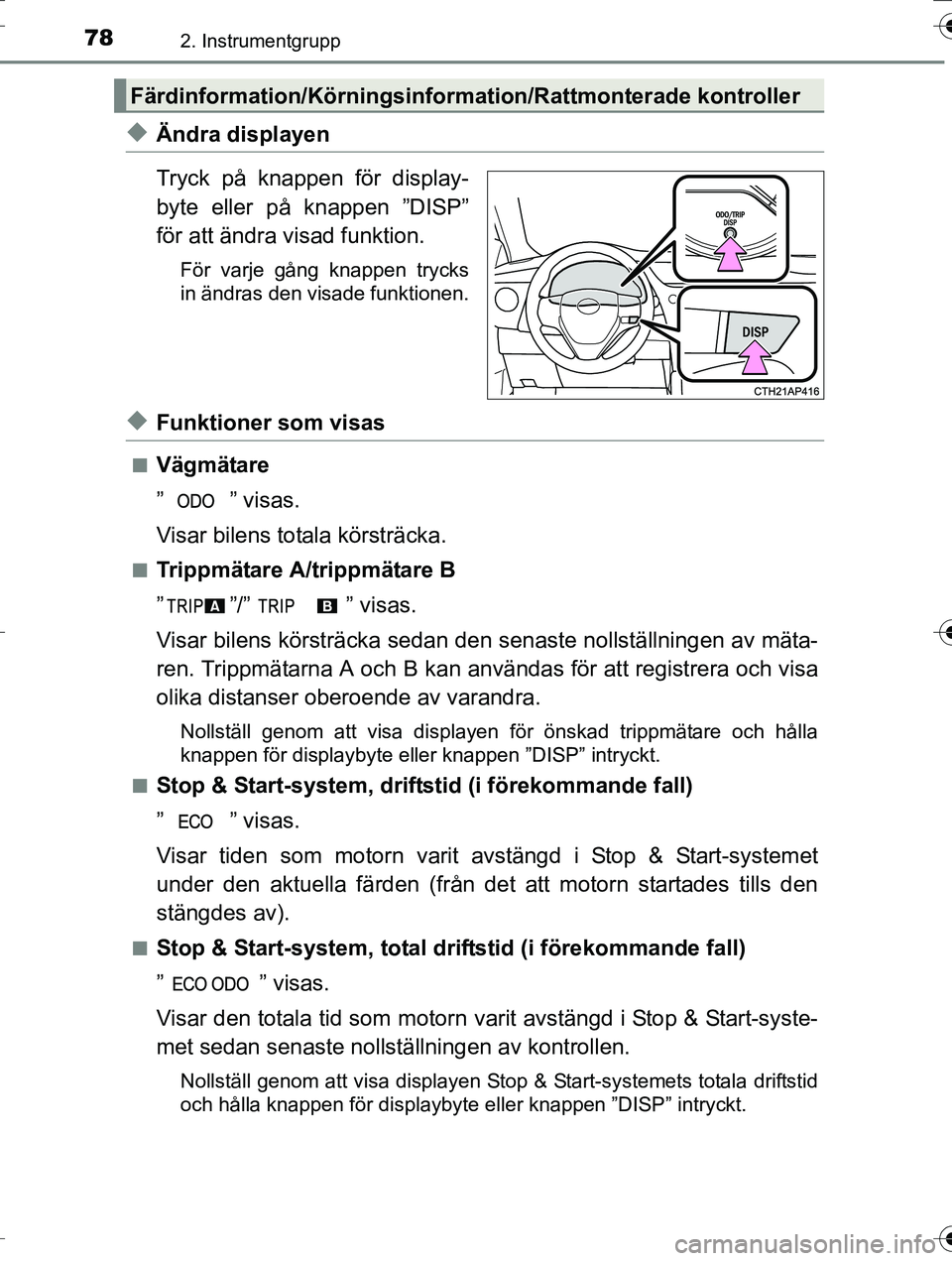

782. Instrumentgrupp
OM12K53SE
uÄndra displayen
Tryck på knappen för display-
byte eller på knappen ”DISP”
för att ändra visad funktion.
För varje gång knappen trycks
in ändras den visade funktionen.
uFunktioner som visas
nVägmätare
” ” visas.
Visar bilens totala körsträcka.
nTrippmätare A/trippmätare B
” ”/” ” visas.
Visar bilens körsträcka sedan den senaste nollställningen av mäta-
ren. Trippmätarna A och B kan användas för att registrera och visa
olika distanser oberoende av varandra.
Nollställ genom att visa displayen för önskad trippmätare och hålla
knappen för displaybyte eller knappen ”DISP” intryckt.
n
Stop & Start-system, driftstid (i förekommande fall)
” ” visas.
Visar tiden som motorn varit avstängd i Stop & Start-systemet
under den aktuella färden (från det att motorn startades tills den
stängdes av).
nStop & Start-system, total driftstid (i förekommande fall)
” ” visas.
Visar den totala tid som motorn varit avstängd i Stop & Start-syste-
met sedan senaste nollställningen av kontrollen.
Nollställ genom att visa displayen Stop & Start-systemets totala driftstid
och hålla knappen för displaybyte eller knappen ”DISP” intryckt.
Färdinformation/Körningsinform ation/Rattmonterade kontroller
OM12K53SE.book Page 78 Tuesday, April 5, 2016 12:02 PM

792. Instrumentgrupp
OM12K53SE
2
Instrumentgrupp
nGenomsnittlig bränsleförbrukning
” ” visas.
Visar genomsnittlig bränsleförbrukning sedan den senaste nollställ-
ningen.
• Nollställ genom att visa displayen för genomsnittlig bränsleförbrukningoch hålla knappen för displaybyte eller knappen ”DISP” intryckt.
• Modeller med Multidrive: När displayen har ändrats till displayen för genomsnittlig bränsleförbrukning visas så visas även zondisplayen för
miljövänlig körning ( Sid. 80) istället för temperaturmätaren för kylar-
vätskan.
• Använd den visade genomsnittliga bränsleförbrukningen som referens.
n
Aktionsradie
” ” visas.
Visar det maximala uppskattade avståndet som kan köras på åter-
stående bränsle i tanken.
• Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukning. Därför kan den verkliga körsträckan skilja sig från den som visas.
• Om du inte fyller på tillräckligt med bränsle uppdateras eventuellt inte displayen.
• Stäng av motorn vid tankning. Displayen uppdateras eventuellt inte om
bilen tankas utan att startknappen har tryckts till avstängt läge.
n
Visning av mätarens ljusstyrka
Visar reglering av mätarens ljusstyrka.
• Displayen för reglering av instrumentbelysningen kan bara visas när bakljuset är tänt.
• Ljusstyrkan på instrumentbelysningen kan bara justeras när bakljuset är tänt.
• Justera ljusstyrkan genom att visa displayen för instrumentbelysningen
och hålla knappen för displaybyte eller knappen ”DISP” intryckt.
OM12K53SE.book Page 79 Tuesday, April 5, 2016 12:02 PM

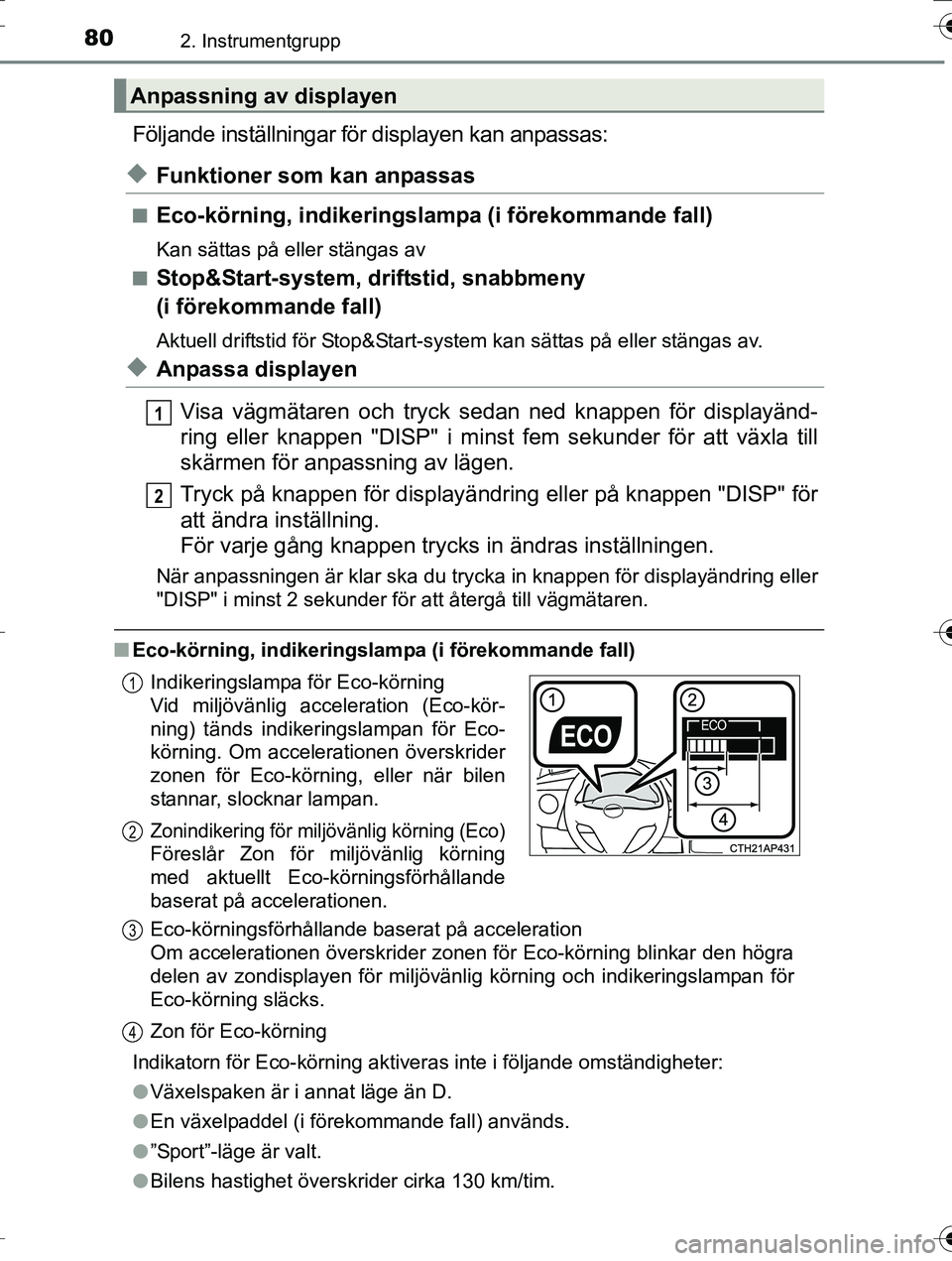

802. Instrumentgrupp
OM12K53SE
Följande inställningar för displayen kan anpassas:
uFunktioner som kan anpassas
nEco-körning, indikeringslam pa (i förekommande fall)
Kan sättas på eller stängas av
n
Stop&Start-system, driftstid, snabbmeny
(i förekommande fall)
Aktuell driftstid för Stop&Start-system kan sättas på eller stängas av.
uAnpassa displayen
Visa vägmätaren och tryck sedan ned knappen för displayänd-
ring eller knappen "DISP" i minst fem sekunder för att växla till
skärmen för anpassning av lägen.
Tryck på knappen för displayändring eller på knappen "DISP" för
att ändra inställning.
För varje gång knappen trycks in ändras inställningen.
När anpassningen är klar ska du trycka in knappen för displayändring eller
"DISP" i minst 2 sekunder för att återgå till vägmätaren.
nEco-körning, indikeringslamp a (i förekommande fall)
Indikatorn för Eco-körning aktiveras inte i följande omständ\
igheter:
l Växelspaken är i annat läge än D.
l En växelpaddel (i förekommande fall) används.
l ”Sport”-läge är valt.
l Bilens hastighet överskrider cirka 130 km/tim.
Anpassning av displayen
Indikeringslampa för Eco-körning
Vid miljövänlig acceleration (Eco-kör-
ning) tänds indikeringslampan för Eco-
körning. Om accelerationen överskrider
zonen för Eco-körning, eller när bilen
stannar, slocknar lampan.
Zonindikering för miljövänlig körning (Eco)
Föreslår Zon för miljövänlig körning
med aktuellt Eco-körningsförhållande
baserat på accelerationen.
Eco-körningsförhållande baserat på acceleration
Om accelerationen överskrider zonen för Eco-körning blinkar den högra
delen av zondisplayen för miljövänlig körning och indikering\
slampan för
Eco-körning släcks.
Zon för Eco-körning
1
2
1
2
3
4
OM12K53SE.book Page 80 Tuesday, April 5, 2016 12:02 PM
