Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara i jà
wyjàç.
Wymieniç ˝arówk´.
Dopasowaç 3 wyst´py na ˝arów-
ce do wci´ç w oprawie i w∏o˝yç
˝arówk´.
Obróciç i zabezpieczyç opraw´
˝arówki zgodnie z ruchem
wskazówek zegara.
Zamocowaç z∏àcze elek-
tryczne.
Poruszyç delikatnie opraw´ ˝a-
rówki, aby sprawdziç, czy jest
mocno osadzona, w∏àczyç Êwia-
t∏a g∏ówne i upewniç si´, ˝e Êwia-
t∏o nie przenika przez opraw´.
Podczas monta˝u nadkola wymienione w kroku i czynnoÊci nale˝y
wykonaç w odwrotnej kolejnoÊci.
Upewniç si´, ˝e nadkole jest przymocowane do wewn´trznej strony zde-
rzaka.
238
7
6
5
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie521
7
Obs∏uga techniczna i konserwacja
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 521 (Black plate)

Przednie kierunkowskazy
Wyciàgnàç trzpieƒ mocujàcy.
Wyciàgnàç wlew zbiornika
p∏ynu do spryskiwaczy, obra-
cajàc go. (Tylko podczas wy-
miany ˝arówki z prawej strony.)
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wyjàç ˝arówk´.
Podczas monta˝u ˝arówki wymienione w kroku i czynnoÊci
nale˝y wykonaç w odwrotnej kolejnoÊci.
W∏o˝yç i obróciç wlew zbior-
nika p∏ynu do spryskiwaczy.
Unieruchomiç go trzpieniem
mocujàcym. (Tylko podczas
wymiany ˝arówki z prawej
strony.)
5
234
3
2
1
5227-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 522 (Black plate)

Boczne kierunkowskazy
Zdjàç os∏on´.
W∏o˝yç p∏aski Êrubokr´t i prze-
sunàç wzd∏u˝ boku bocznego
kierunkowskazu.
W celu unikni´cia uszkodzenia
samochodu koƒcówk´ Êrubo-
kr´ta nale˝y owinàç taÊmà.
Nacisnàç na 2 klipsy i wyjàç
boczny kierunkowskaz z obu-
dowy.
Usunàç gniazdo z obudowy
Êwiat∏a bocznego kierunkow-
skazu.
Wyjàç ˝arówk´.
4
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie523
7
Obs∏uga techniczna i konserwacja
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 523 (Black plate)

Wymieniç ˝arówk´ i zamo-
cowaç gniazdo w obudowie
Êwiat∏a bocznego kierunkow-
skazu.
Wyrównaç rowki gniazda z obu-
dowà Êwiat∏a bocznego kierun-
kowskazu.
Zamocowaç w obudowie
z wiàzkà przewodów prze-
chodzàcych przez dolnà
cz´Êç bocznego kierunkow-
skazu.
Dopasowaç 6 wyst´pów i za-
mocowaç os∏on´.
Odg∏os klikni´cia potwierdzi, ˝e
os∏ona jest prawid∏owo zamon-
towana.
Âwiat∏a hamowania i tylne kierunkowskazy
Otworzyç drzwi baga˝nika
i wykr´ciç 2 Êruby. Wyjàç
lamp´ zespolonà, pociàgajàc
jà do siebie.
1
7
6
5
5247-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 524 (Black plate)

Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Âwiat∏a hamowania
Tylne kierunkowskazy
Wyjàç ˝arówk´.
Âwiat∏a hamowania
Tylne kierunkowskazy
Podczas monta˝u ˝arówki wymienione w kroku i czynnoÊci
nale˝y wykonaç w odwrotnej kolejnoÊci.
Zamocowaç lamp´ zespolo-
nà za pomocà 2 Êrub.
Podczas mocowania lampy ze-
spolonej wyrównaç prowadnic´
( ) ze szpilkà ( ).
Âwiat∏o cofania
Otworzyç drzwi baga˝nika
i zdjàç os∏on´.
W∏o˝yç p∏aski Êrubokr´t lub inne
narz´dzie tego typu do otworu
w górnej cz´Êci os∏ony i zdjàç jà,
tak jak pokazano na ilustracji.
W celu unikni´cia uszkodzenia
samochodu koƒcówk´ Êrubo-
kr´ta nale˝y owinàç taÊmà.
1
5
234
3
2
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie525
7
Obs∏uga techniczna i konserwacja
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 525 (Black plate)

Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wyjàç ˝arówk´.
Podczas monta˝u ˝arówki wymienione czynnoÊci nale˝y wykonaç
w odwrotnej kolejnoÊci.
OÊwietlenie tablicy rejestracyjnej
Zdjàç obudow´ Êwiat∏a.
W∏o˝yç p∏aski Êrubokr´t lub inne narz´dzie tego typu do otworu obok
Êwiat∏a i zdjàç jà, tak jak pokazano na ilustracji.
W celu unikni´cia uszkodzenia samochodu koƒcówk´ Êrubokr´ta nale˝y
owinàç taÊmà.
1
4
3
2
5267-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 526 (Black plate)

Wyjàç ˝arówk´.
Podczas monta˝u ˝arówki wymienione czynnoÊci nale˝y wykonaç
w odwrotnej kolejnoÊci.
Wymiana pozosta∏ych ˝arówek
W razie przepalenia jednej z ni˝ej wymienionych ˝arówek nale˝y
zleciç jej wymian´ autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
Âwiat∏a g∏ówne (wersje z ledowymi Êwiat∏ami g∏ównymi)
Przednie Êwiat∏a pozycyjne, Êwiat∏a do jazdy dziennej
Górne Êwiat∏o hamowania
Tylne Êwiat∏a pozycyjne
Tylne Êwiat∏o przeciwmgielne
Âwiat∏a LED
Âwiat∏a g∏ówne (wersje z ledowymi Êwiat∏ami g∏ównymi), przednie Êwiat∏a pozy-
cyjne, Êwiat∏a do jazdy dziennej, górne Êwiat∏o hamowania, tylne Êwiat∏a pozy-
cyjne i tylne Êwiat∏o przeciwmgielne sk∏adajà si´ z zespo∏u pó∏przewodnikowych
diod Êwiecàcych (LED). W razie przepalenia którejkolwiek diody nale˝y zwróciç si´
do autoryzowanej stacji obs∏ugi Toyoty lub innego specjalistycznego warsztatu
w celu wymiany Êwiat∏a.
Skropliny na wewn´trznej powierzchni kloszy lamp
Chwilowe pokrycie si´ wilgocià wewn´trznych powierzchni kloszy Êwiate∏ ze-
wn´trznych nie jest oznakà usterki.
W wymienionych poni˝ej sytuacjach nale˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem:
Du˝e krople wody na wewn´trznej powierzchni kloszy lamp.
Woda wewnàtrz lampy.
Podczas wymiany ˝arówek
S. 514
3
2
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie527
7
Obs∏uga techniczna i konserwacja
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 527 (Black plate)

5287-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Nie wolno dokonywaç ˝adnych przeróbek elementów zawieszenia i podwozia,
np. instalowaç elementy podwy˝szajàce zawieszenie, dodatkowe podk∏adki dy-
stansowe, spr´˝yny itp. Mo˝e to prowadziç do niebezpiecznej zmiany w∏asnoÊci
jezdnych i utraty panowania nad pojazdem.
Amor tyzatory majà znaczàcy wp∏yw na komfor t i bezpieczeƒstwo jazdy. Syste-
matyczna kontrola stanu amor tyzatorów pozwoli w por´ wykryç ich os∏abione
dzia∏anie. Prosimy jednak pami´taç, ˝e gwarancja obejmuje tylko i wy∏àcznie
usterki amor tyzatorów, których przyczynà jest wada materia∏owa bàdê produk-
cyjna. Natomiast naturalne zu˝ycie, proporcjonalne do przebiegu i sposobu
eksploatacji, nie jest obj´te gwarancjà.
W celu utrzymania sprawnoÊci technicznej pojazdu i zapewnienia zadowole-
nia z jego bezawaryjnej eksploatacji u˝ytkownik powinien dbaç o przeprowa-
dzanie niezb´dnych czynnoÊci obs∏ugowych, takich jak regulacja silnika,
ustawianie geometrii kó∏, czyszczenie i wymiana filtrów, czyszczenie uk∏adu
hamulcowego i uk∏adu ch∏odzenia silnika, regulacja naciàgu pasków nap´-
dowych, wymiana ok∏adzin ciernych oraz uzupe∏nianie p∏ynów i substancji
smarujàcych, a tak˝e ubytków pow∏ok lakierowych wywo∏anych czynnikami
zewn´trznymi. Tego rodzaju czynnoÊci obs∏ugowe nie sà obj´te zobowiàza-
niami gwaranta.
Naturalne zu˝ycie cz´Êci i materia∏ów eksploatacyjnych, takich jak Êwiece ˝a-
rowe, Êwiece zap∏onowe, koƒcówki wtryskiwaczy, paski nap´dowe, tarcze
sprz´g∏a, tarcze hamulcowe, klocki i szcz´ki hamulcowe, elementy filtrujàce,
p∏yny, substancje smarujàce, ˝arówki, bezpieczniki, elementy gumowe wycie-
raczek szyb, elementy gumowe zawieszenia i inne, nie jest obj´te gwarancjà.
Wyst´powanie warstwy tlenków na powierzchniach elementów uk∏adów: na-
p´dowego, kierowniczego, hamulcowego i wydechowego oraz we wn´kach
kó∏ i wewnàtrz komory silnika, nie zmniejszajàcej funkcjonalnoÊci tych ele-
mentów, nie podlega naprawom ani wymianom w ramach gwarancji.
Wymiana ˝arówek
Wy∏àczyç Êwiat∏a. Nie nale˝y przyst´powaç do wymiany ˝arówki bezpo-
Êrednio po wy∏àczeniu Êwiate∏.
˚arówki silnie rozgrzewajà si´ i mogà spowodowaç oparzenia.
Nie chwytaç szklanej cz´Êci ˝arówki nieos∏oni´tà d∏onià. Gdy konieczne
jest chwycenie za szklanà cz´Êç ˝arówki, nale˝y u˝yç czystej szmatki,
aby uniknàç zawilgocenia lub zat∏uszczenia ˝arówki.
Zarysowanie lub upuszczenie ˝arówki grozi jej przepaleniem bàdê p´k-
ni´ciem.
˚arówki wraz ze wszystkimi elementami dodatkowymi nale˝y prawid∏o-
wo zamocowaç. W przeciwnym wypadku mo˝e dojÊç do uszkodzeƒ na
skutek przegrzania, po˝aru bàdê wnikni´cia wilgoci do wn´trza lampy.
Mo˝e to doprowadziç do jej uszkodzenia lub skraplania si´ wody na we-
wn´trznej powierzchni klosza.
W celu ograniczenia ryzyka awarii lub po˝aru
Dok∏adnie obsadziç ˝arówk´ w oprawie i zablokowaç.
Zawieszenie i podwozie
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 528 (Black plate)

529
8-1. Podstawowe informacje
Âwiat∏a awaryjne ..................530
Gdy samochód wymaga
zatrzymania w sytuacji
awaryjnej ...........................531
8-2. Post´powanie w sytuacjach
awaryjnych
Gdy samochód wymaga
holowania...........................533
W razie podejrzenia
nieprawid∏owoÊci................539
Uk∏ad samoczynnego
odcinania dop∏ywu paliwa ...540
Gdy zaÊwieci si´ lampka
ostrzegawcza lub
rozlegnie si´ sygna∏
ostrzegawczy .....................541
Gdy zostanie wyÊwietlony
komunikat ostrzegawczy
(wersje z zespo∏em
wskaêników 2-tarczowym) ...553Gdy zostanie przebita opona
(wersje wyposa˝one
w ko∏o zapasowe) ..............559
Gdy zostanie przebita opona
(wersje wyposa˝one
w awaryjny zestaw
naprawczy do ogumienia) ...572
Gdy wystàpià trudnoÊci
z uruchomieniem silnika ....588
Gdy nie mo˝na przestawiç
dêwigni skrzyni biegów
z po∏o˝enia P .....................590
Gdy elektroniczny kluczyk
nie dzia∏a prawid∏owo ........591
Gdy zostanie roz∏adowany
akumulator .........................594
Gdy silnik ulegnie
przegrzaniu ........................600
Gdy silnik zgaÊnie w wyniku
wyczerpania paliwa............604
Gdy samochód ugrz´ênie ....605
8Sytuacje awaryjne
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 529 (Black plate)

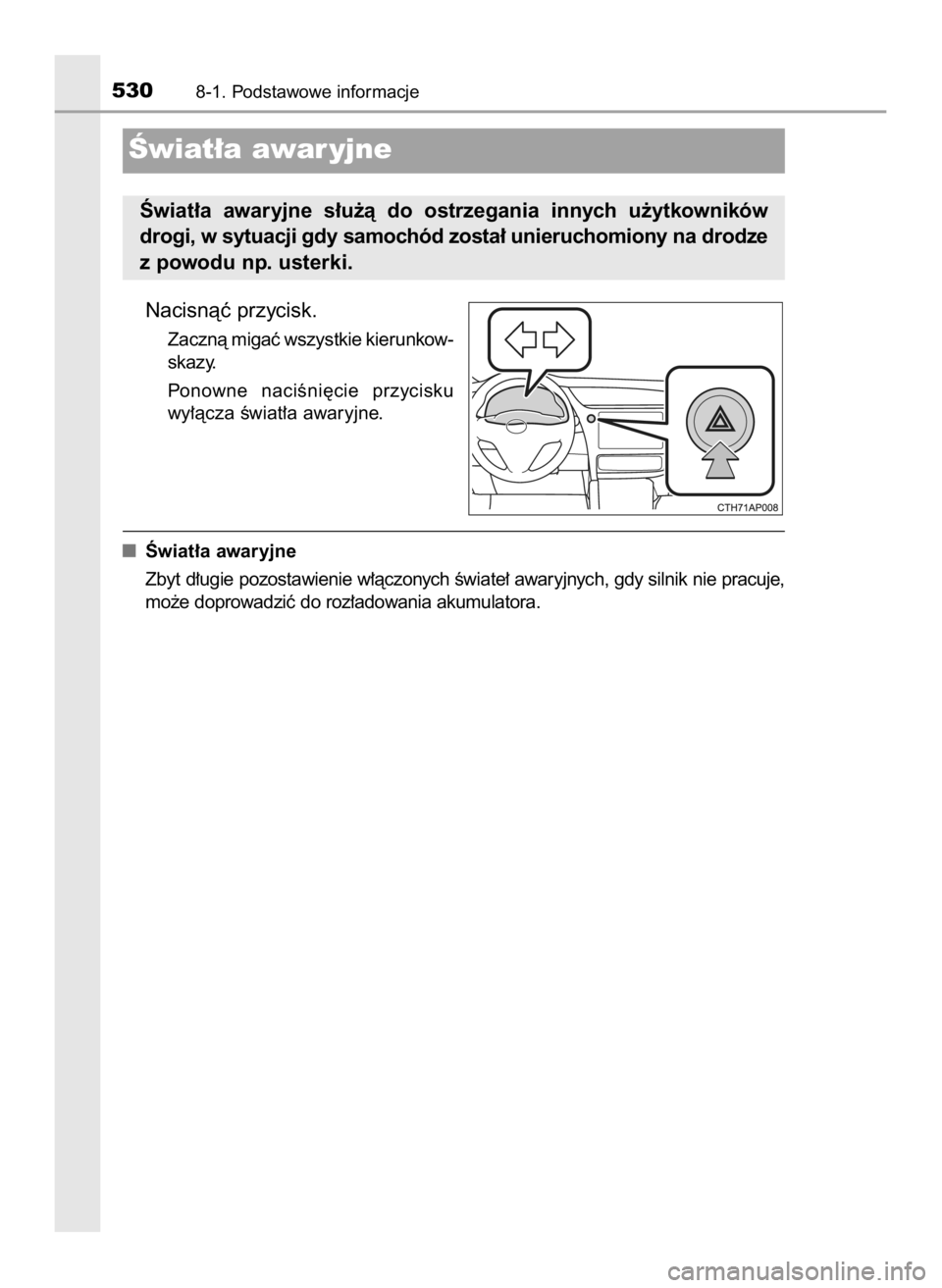

Nacisnàç przycisk.
Zacznà migaç wszystkie kierunkow-
skazy.
Ponowne naciÊni´cie przycisku
wy∏àcza Êwiat∏a awaryjne.
Âwiat∏a awaryjne
Zbyt d∏ugie pozostawienie w∏àczonych Êwiate∏ awaryjnych, gdy silnik nie pracuje,
mo˝e doprowadziç do roz∏adowania akumulatora.
5308-1. Podstawowe informacje
Âwiat∏a awar yjne
Âwiat∏a awaryjne s∏u˝à do ostrzegania innych u˝ytkowników
drogi, w sytuacji gdy samochód zosta∏ unieruchomiony na drodze
z powodu np. usterki.
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 530 (Black plate)
