TOYOTA AURIS TOURING SPORTS 2016 Instrukcja obsługi (in Polish)

8-2. Post´powanie w sytuacjach awaryjnych561
8
Sytuacje awaryjne
U˝ywanie podnoÊnika samochodowego
Nale˝y przestrzegaç podanych ni˝ej Êrodków ostro˝noÊci.
Nieprawid∏owe u˝ywanie podnoÊnika samochodowego mo˝e doprowadziç
do spadni´cia z niego samochodu i w rezultacie do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Nie u˝ywaç podnoÊnika samochodowego do innych celów ni˝ zmiana
ko∏a lub zak∏adanie i zdejmowanie ∏aƒcuchów przeciwpoÊlizgowych.
U˝ywaç wy∏àcznie podnoÊnika stanowiàcego fabryczne wyposa˝enie tego
samochodu.
Nie wolno u˝ywaç go w innych samochodach ani u˝ywaç do tego samo-
chodu podnoÊnika z innego samochodu.
PodnoÊnik powinien dotykaç podwozia samochodu dok∏adnie w miejscu
przewidzianym do tego celu.
Nie wolno dopuÊciç, aby jakakolwiek cz´Êç cia∏a znalaz∏a si´ pod samo-
chodem wspar tym jedynie na podnoÊniku.
Nie wolno uruchamiaç silnika, gdy samochód wspar ty jest na podnoÊniku.
Nie podnosiç samochodu, gdy ktokolwiek pozostaje w jego wn´trzu.
Nie umieszczaç pod podnoÊnikiem ani na podnoÊniku ˝adnych przed-
miotów.
W celu zmiany ko∏a nie podnosiç samochodu wy˝ej, ni˝ to konieczne.
W razie koniecznoÊci dostania si´ pod samochód nale˝y podeprzeç go
stabilnymi podporami.
Przy opuszczaniu samochodu nale˝y uwa˝aç, aby nikt nie znajdowa∏ si´
w pobli˝u samochodu. Je˝eli w pobli˝u sà inne osoby, przed rozpocz´ciem
obni˝ania podnoÊnika nale˝y je ostrzec.
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 561 (Black plate)

Wersje z pod∏ogà baga˝nika: Wyjàç Êrodkowe cz´Êci pod∏ogi baga˝-
nika i dodatkowy schowek. (
S. 429)
Wyjàç os∏on´ pod∏ogi baga˝-
nika.
Wyjàç podnoÊnik.
Wersje z pod∏ogà baga˝nika: Wyjàç Êrodkowe cz´Êci pod∏ogi baga˝-
nika i dodatkowy schowek. (
S. 429)
Wyjàç os∏on´ pod∏ogi baga˝-
nika i pojemnik z narz´dziami.
2
1
3
2
1
5628-2. Post´powanie w sytuacjach awaryjnych
Wyjmowanie podnoÊnika
Wyjmowanie ko∏a zapasowego
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 562 (Black plate)

Odkr´ciç centralne mocowanie
ko∏a zapasowego.
Pod∏o˝yç klin blokujàcy.
1
3
8-2. Post´powanie w sytuacjach awaryjnych563
8
Sytuacje awaryjne
Podczas chowania ko∏a zapasowego
Nale˝y uwa˝aç, aby nie dosz∏o do przyciÊni´cia palców lub innych cz´Êci
cia∏a pomi´dzy ko∏em zapasowym a elementami nadwozia.
Wymiana ko∏a z przebità oponà
Ko∏o z przebità oponà Ustawienie klina blokujàcego
Lewe
PrzednieZa prawym tylnym ko∏em
Prawe Za lewym tylnym ko∏em
Lewe
TylnePrzed prawym przednim ko∏em
Prawe Przed lewym przednim ko∏em
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 563 (Black plate)

Wersje ze stalowymi obr´czami
kó∏: Przy u˝yciu klucza do kó∏
nale˝y zdemontowaç os∏on´
obr´czy ko∏a.
W celu unikni´cia uszkodzenia
os∏ony obr´czy ko∏a pomi´dzy
os∏on´ a klucz nale˝y w∏o˝yç
mi´kkà szmatk´.
Poluzowaç nakr´tki mocujàce
ko∏o (o jeden obrót).
Obracajàc d∏onià element „A”
podnoÊnika, doprowadziç do
zetkni´cia si´ g∏owicy podno-
Ênika z w∏aÊciwym punktem
podwozia samochodu.
Po spodniej stronie progu umiesz-
czone sà znaczniki. Wskazujà one
miejsca przy∏o˝enia podnoÊnika.
PodnieÊç samochód na tyle,
aby ko∏o unios∏o si´ nieco nad
pod∏o˝e.5
4
3
2
5648-2. Post´powanie w sytuacjach awaryjnych
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 564 (Black plate)

Odkr´ciç wszystkie nakr´tki
mocujàce i zdjàç ko∏o.
K∏adàc ko∏o na ziemi, nale˝y po-
∏o˝yç je stronà zewn´trznà do
góry, aby nie dosz∏o do zaryso-
wania powierzchni obr´czy ko∏a.
6
8-2. Post´powanie w sytuacjach awaryjnych565
8
Sytuacje awaryjne
Zmiana ko∏a
BezpoÊrednio po zakoƒczeniu jazdy nie nale˝y dotykaç obr´czy kó∏
i okolic uk∏adu hamulcowego.
BezpoÊrednio po zakoƒczeniu jazdy obr´cze kó∏ i okolice uk∏adu hamul-
cowego sà bardzo goràce. Dotkni´cie tych miejsc d∏onià, stopà lub innà
cz´Êcià cia∏a podczas zmiany ko∏a mo˝e spowodowaç oparzenia.
W celu ograniczenia ryzyka Êmierci lub powa˝nych obra˝eƒ cia∏a, w wy-
niku poluzowania nakr´tek i odpadni´cia ko∏a, nale˝y przestrzegaç po-
danych zaleceƒ:
• Nie wolno smarowaç ani oliwiç nakr´tek i Êrub mocujàcych ko∏o.
Olej lub smar mogà umo˝liwiç zbyt mocne dokr´cenie Êrub mocujà-
cych ko∏o, prowadzàc do zniszczenia Êrub lub obr´czy ko∏a. Ponadto
mo˝e dojÊç do samoistnego poluzowania si´ nakr´tek i odpadni´cia
ko∏a, a w efekcie do powa˝nego wypadku. Wszelkie Êlady smaru lub
oleju na cz´Êciach gwintowanych nale˝y wytrzeç do sucha.
• Po zmianie ko∏a nale˝y jak najszybciej przy u˝yciu klucza dynamome-
trycznego dociàgnàç nakr´tki ko∏a momentem 103 Nm (10,5 kGm).
• Nie zak∏adaç na ko∏o silnie uszkodzonej os∏ony ozdobnej, poniewa˝
mo˝e ona odpaÊç podczas jazdy.
• Do przykr´cenia ko∏a nale˝y u˝ywaç wy∏àcznie nakr´tek specjalnie do
niego przeznaczonych.
• W razie zauwa˝enia p´kni´ç lub deformacji ko∏ków gwintowanych, na-
kr´tek lub otworów w obr´czy ko∏a nale˝y zleciç autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie
samochodu.
• Przykr´cajàc nakr´tki ko∏a, nale˝y upewniç si´, ˝e za∏o˝one sà one po-
wierzchnià sto˝kowà skierowanà w stron´ ko∏a. (
S. 503)
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 565 (Black plate)

Usunàç zanieczyszczenia
i wszelkie obce materia∏y
z przylegajàcych do siebie po-
wierzchni ko∏a i piasty.
Pozostawienie nieoczyszczonych
powierzchni przylegania ko∏a
i piasty mo˝e spowodowaç polu-
zowanie si´ nakr´tek mocujàcych
podczas jazdy i w konsekwencji
doprowadziç do odpadni´cia ko∏a.
Za∏o˝yç ko∏o zapasowe i w mniej wi´cej jednakowym stopniu do-
kr´ciç d∏onià wszystkie nakr´tki mocujàce.
W przypadku gdy w miejsce
ko∏a ze stalowà obr´czà zosta-
nie za∏o˝one ko∏o ze stalowà
obr´czà (w∏àcznie z dojazdo-
wym ko∏em zapasowym), do-
kr´ciç nakr´tki mocujàce, a˝
ich powierzchnia sto˝kowa luê-
no zetknie si´ z obrze˝em
otworu w obr´czy ko∏a.
W przypadku gdy w miejsce ko-
∏a z obr´czà ze stopów lekkich
zostanie za∏o˝one ko∏o ze sta-
lowà obr´czà (w∏àcznie z do-
jazdowym ko∏em zapasowym),
dokr´ciç nakr´tki mocujàce, a˝
ich powierzchnia sto˝kowa luê-
no zetknie si´ z obrze˝em
otworu w obr´czy ko∏a.
OpuÊciç samochód.
3
2
1
5668-2. Post´powanie w sytuacjach awaryjnych
Zak∏adanie ko∏a zapasowego
Obrze˝e otworu
w obr´czy ko∏a
Powierzchnia sto˝kowa
Obrze˝e otworu
w obr´czy ko∏a
Powierzchnia sto˝kowa
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 566 (Black plate)

Dwu- lub trzykrotnie dociàgnàç
z odpowiednià si∏à ka˝dà z na-
kr´tek w kolejnoÊci pokazanej
na ilustracji.
Moment dokr´cenia:
103 Nm (10,5 kGm)
Schowaç zdj´te ko∏o, podnoÊnik i wszystkie narz´dzia.
Dojazdowe ko∏o zapasowe
Dojazdowe ko∏o zapasowe oznakowane jest na bocznej Êcianie opony
napisem „TEMPORARY USE ONLY”.
Dojazdowe ko∏o zapasowe przeznaczone jest wy∏àcznie do jazdy na krótkim
odcinku w sytuacji awaryjnej.
Nale˝y utrzymywaç prawid∏owe ciÊnienie w dojazdowym kole zapasowym.
(
S. 626)
Po za∏o˝eniu dojazdowego ko∏a zapasowego
Dojazdowe ko∏o zapasowe powoduje obni˝enie podwozia samochodu.
W przypadku za∏o˝enia dojazdowego ko∏a zapasowego (wersje z uk∏adem
monitorowania ciÊnienia w ogumieniu)
Poniewa˝ dojazdowe ko∏o zapasowe nie jest wyposa˝one w zawór z czujni-
kiem ciÊnienia i przekaênikiem sygna∏u, zbyt niskie ciÊnienie w tym kole nie
b´dzie sygnalizowane przez uk∏ad monitorowania ciÊnienia w ogumieniu. Za-
∏o˝enie dojazdowego ko∏a zapasowego nie powoduje równie˝ zgaszenia
lampki ostrzegawczej ciÊnienia w ogumieniu.
Przebicie opony przedniego ko∏a na drodze o nawierzchni pokrytej lodem
lub Êniegiem
Dojazdowe ko∏o zapasowe powinno byç za∏o˝one na tylnej osi samochodu.
Nale˝y wykonaç poni˝sze czynnoÊci, aby na przednie ko∏a za∏o˝yç ∏aƒcuchy.
Zdjàç tylne ko∏o i na jego miejsce za∏o˝yç dojazdowe ko∏o zapasowe.
Zdjàç przednie ko∏o z przebità oponà i na jego miejsce za∏o˝yç zdj´te tylne
ko∏o.
Za∏o˝yç ∏aƒcuchy na przednie ko∏a.
3
2
1
5
4
8-2. Post´powanie w sytuacjach awaryjnych567
8
Sytuacje awaryjne
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 567 (Black plate)

Zak∏adanie ozdobnej os∏ony (wersje ze stalowà obr´czà ko∏a)
Odpowiednio ustawiç wyci´cie w os∏onie
wzgl´dem zaworu opony, tak jak pokazano
na ilustracji.
5688-2. Post´powanie w sytuacjach awaryjnych
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 568 (Black plate)

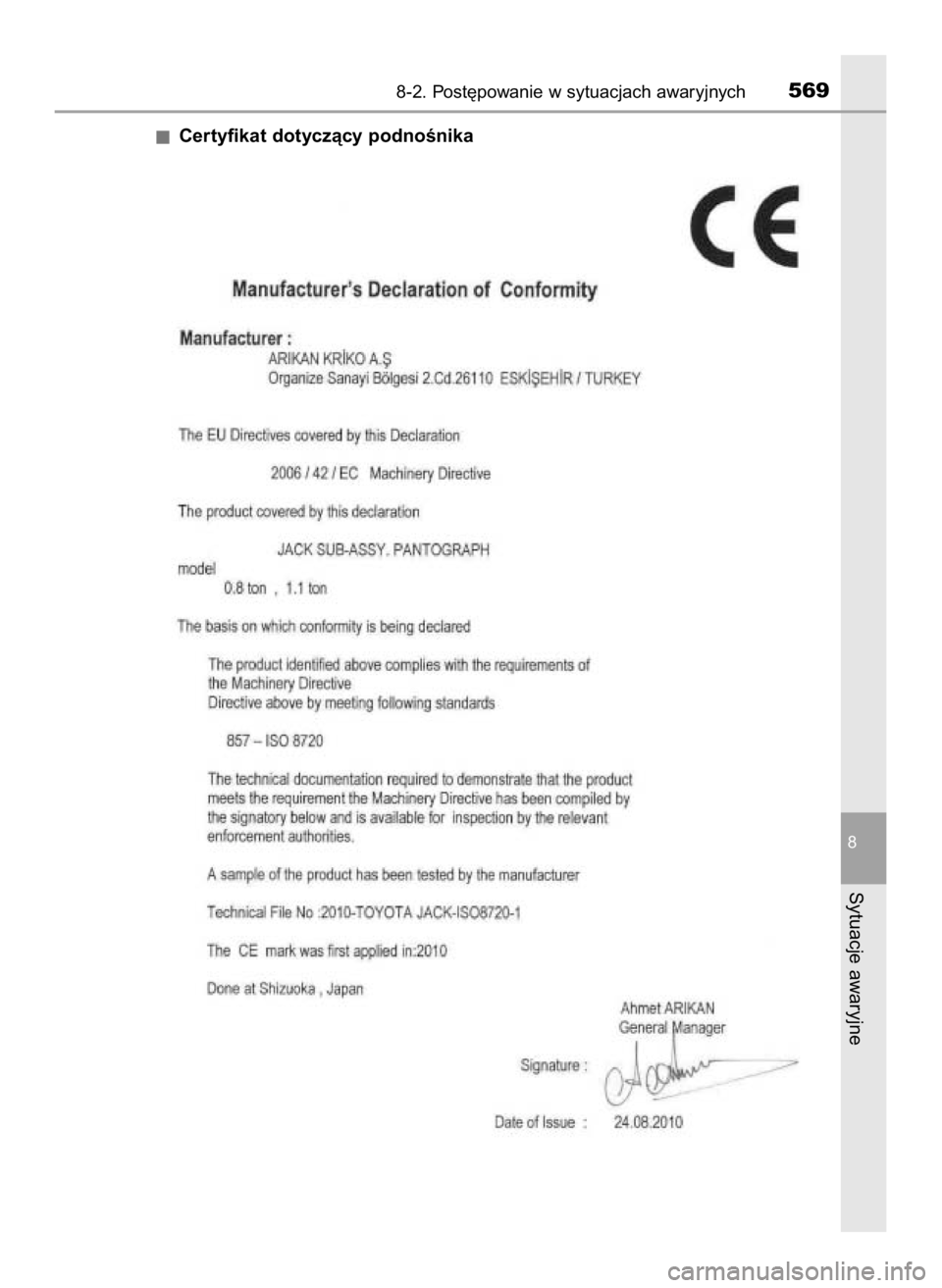

Certyfikat dotyczàcy podnoÊnika
8-2. Post´powanie w sytuacjach awaryjnych569
8
Sytuacje awaryjne
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 569 (Black plate)

5708-2. Post´powanie w sytuacjach awaryjnych
W przypadku za∏o˝enia dojazdowego ko∏a zapasowego
Nale˝y pami´taç, ˝e dojazdowe ko∏o zapasowe, b´dàce wyposa˝eniem
fabrycznym tego samochodu, przeznaczone jest wy∏àcznie do tego samo-
chodu.Nie wolno u˝ywaç go do ˝adnego innego samochodu.
Nie wolno u˝ywaç jednoczeÊnie wi´cej ni˝ jednego dojazdowego ko∏a
zapasowego.
Dojazdowe ko∏o zapasowe nale˝y jak najszybciej zastàpiç normalnym
ko∏em.
Nale˝y unikaç gwa∏townego przyspieszania, nag∏ych skr´tów, gwa∏townego
hamowania, jak równie˝ zmian prze∏o˝eƒ powodujàcych silne hamowanie
silnikiem.
Po za∏o˝eniu dojazdowego ko∏a zapasowego
Pr´dkoÊç jazdy mo˝e byç b∏´dnie rozpoznawana, co mo˝e powodowaç nie-
prawid∏owe dzia∏anie nast´pujàcych uk∏adów:
• Zapobiegania blokowaniu kó∏ podczas hamowania (ABS) i wspomagania
hamowania awaryjnego (BA)
• Stabilizacji toru jazdy (VSC)
• Kontroli nap´du (TRC)
• Automatycznego w∏àczania i wy∏àczania Êwiate∏ drogowych (AHB) (w nie-
których wersjach)
• Automatycznej kontroli pr´dkoÊci jazdy (w niektórych wersjach)
• Elektrycznego wspomagania w uk∏adzie kierowniczym (EPS)
• Wczesnego reagowania w razie ryzyka zderzenia (PCS) (w niektórych
wersjach)
• Ostrzegania o niezamierzonej zmianie pasa ruchu (LDA) (w niektórych
wersjach)
Dopuszczalna pr´dkoÊç jazdy z za∏o˝onym dojazdowym ko∏em zapa-
sowym
Z za∏o˝onym dojazdowym ko∏em zapasowym nie wolno przekraczaç pr´d-
koÊci 80 km/h.
Dojazdowe ko∏o zapasowe nie jest przeznaczone do szybkiej jazdy. Nie-
przestrzeganie tego wymogu mo˝e doprowadziç do wypadku i w rezultacie
do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Po u˝yciu narz´dzi i podnoÊnika
Przed podj´ciem jazdy nale˝y upewniç si´, czy wszystkie narz´dzia i pod-
noÊnik sà bezpiecznie schowane na swoich miejscach, co ograniczy ryzy-
ko odniesienia dodatkowych obra˝eƒ w razie zderzenia lub gwa∏townego
hamowania.
