TOYOTA AURIS TOURING SPORTS 2016 Instrukcja obsługi (in Polish)

Numer silnika
Numer silnika wybity jest na bloku silnikowym w miejscu pokazanym
poni˝ej.
óSilnik 1NR-FEóSilnik 1ZR-FAE
óSilnik 8NR-FTSóSilnik 1ND-TV
óSilnik 1WW
9-1. Dane techniczne611
9
Informacje techniczne
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 611 (Black plate)

ó Silniki 1NR-FE i 1ZR-FAE
6129-1. Dane techniczne
Alternator
Wa∏
korbowyPompa cieczy
ch∏odzàcej
Spr´˝arka
klimatyzacji
*: Ugi´cie paska przy nacisku kciukiem 98 N
(u˝ywany pasek)

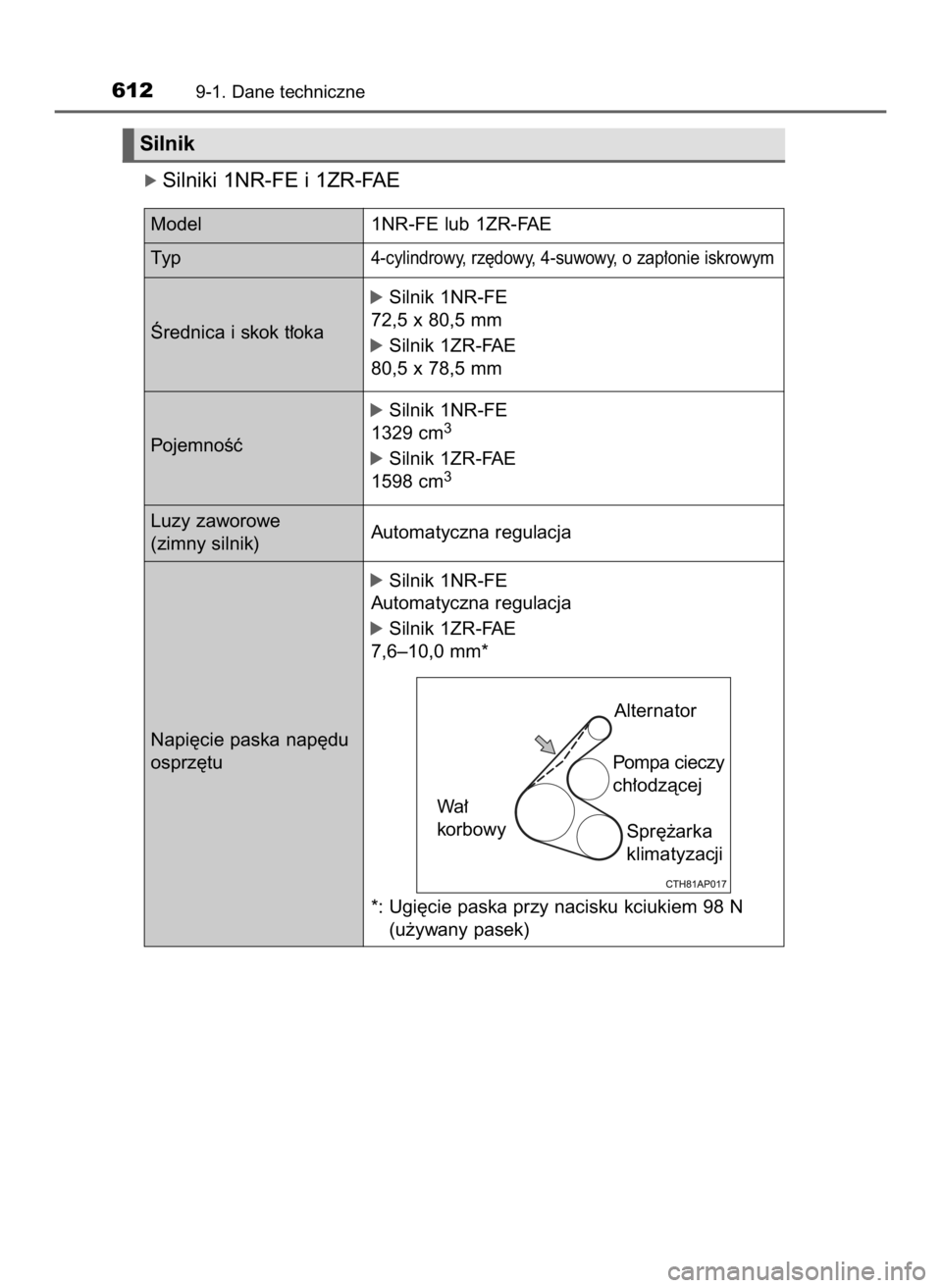

Silnik
Model1NR-FE lub 1ZR-FAE
Ty p
4-cylindrowy, rz´dowy, 4-suwowy, o zap∏onie iskrowym
Ârednica i skok t∏oka
óSilnik 1NR-FE
72,5 x 80,5 mm
óSilnik 1ZR-FAE
80,5 x 78,5 mm
PojemnoÊç
óSilnik 1NR-FE
1329 cm3
óSilnik 1ZR-FAE
1598 cm3
Luzy zaworowe
(zimny silnik)Automatyczna regulacja
Napi´cie paska nap´du
osprz´tu
óSilnik 1NR-FE
Automatyczna regulacja
óSilnik 1ZR-FAE
7,6–10,0 mm*
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 612 (Black plate)

óSilnik 8NR-FTS
óSilniki 1ND-TV i 1WW
9-1. Dane techniczne613
9
Informacje techniczne
Model8NR-FTS
Ty p4-cylindrowy, rz´dowy, 4-suwowy, o zap∏onie
iskrowym (z turbospr´˝arkà)
Model1ND-TV lub 1WW
Ty p4-cylindrowy, rz´dowy, 4-suwowy, o zap∏onie samo-
czynnym (z turbospr´˝arkà)
Ârednica i skok t∏oka
óSilnik 1ND-TV
73,0 x 81,5 mm
óSilnik 1WW
78,0 x 83,6 mm
PojemnoÊç
óSilnik 1ND-TV
1364 cm3
óSilnik 1WW
1598 cm3
Luzy zaworowe
(zimny silnik)
óSilnik 1ND-TV
Dolotowy: 0,11–0,17 mm
Wydechowy: 0,14–0,20 mm
óSilnik 1WW
Automatyczna regulacja Luzy zaworowe
(zimny silnik)Automatyczna regulacja
Napi´cie paska nap´du
osprz´tuAutomatyczna regulacja
Napi´cie paska nap´du
osprz´tuAutomatyczna regulacja Ârednica i skok t∏oka71,5 x 74,5 mm
PojemnoÊç
1197 cm
3
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 613 (Black plate)

óWersje z silnikiem o zap∏onie iskrowym
óWersje z silnikiem o zap∏onie samoczynnym
6149-1. Dane techniczne
Paliwo
Pasek nap´du osprz´tu (wersje z silnikiem 1ND-TV)
Do nap´du alternatora zosta∏ zastosowany pasek nap´du osprz´tu o wy-
sokiej wytrzyma∏oÊci. Przy jego wymianie nale˝y u˝yç oryginalnego paska
nap´du osprz´tu Toyoty lub równowa˝nego zamiennika o porównywalnej
wytrzyma∏oÊci. Przy zastosowaniu standardowego paska nap´du osprz´tu
trwa∏oÊç jego b´dzie znacznie ni˝sza. Rdzeƒ paska zastosowanego do na-
p´du osprz´tu wykonywany jest z poliamidu aromatycznego, który posiada
znacznie wy˝szà wytrzyma∏oÊç w porównaniu do standardowych pasków
z rdzeniami wykonanymi z tworzyw sztucznych typu PET lub PEN.
Rodzaj paliwaNa obszarze Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa zgodna z euro-
pejskim standardem EN228
Poza obszarem Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa
Liczba oktanowaCo najmniej 95
PojemnoÊç zbiornika
paliwa (przybli˝ona)50 L
Rodzaj paliwaNa obszarze Unii Europejskiej:
Olej nap´dowy zgodny z europejskim standardem
EN590
Poza obszarem Unii Europejskiej:
Olej nap´dowy o zawar toÊci siarki nie wi´kszej
ni˝ 50 ppm
Liczba cetanowaCo najmniej 48
PojemnoÊç zbiornika
paliwa (przybli˝ona)50 L
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 614 (Black plate)

*: Obj´toÊç oleju jest przybli˝onà war toÊcià potrzebnà do wymiany. Poziom
oleju nale˝y sprawdzaç miarkà po wczeÊniejszym rozgrzaniu i wy∏àczeniu
silnika, i odczekaniu ponad 5 minut.
Dobór oleju silnikowego
óWersje z silnikami 1NR-FE i 1ZR-FAE
Silnik samochodu jest fabrycznie nape∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowanie oleju silnikowego „Toyota Genu-
ine Motor Oil”. Dopuszczalne jest stosowanie odpowiedniej jakoÊci
oleju silnikowego innej marki.
Gatunek oleju:
0W-20, 5W-30 i 10W-30:
ACEA A5/B5 lub A5/B5 i A1/B1 lub olej wielosezonowy API ze specy-
fikacjà SL „Energy-Conserving”, SM „Energy-Conserving”, SN „Reso-
urce-Conserving” lub olej wielosezonowy z cer tyfikatem ILSAC
15W-40:
Olej wielosezonowy API SL, SM lub SN
9-1. Dane techniczne615
9
Informacje techniczne
Uk∏ad smarowania silnika
Obj´toÊç oleju
(przy wymianie – przybli˝ona*)
Z filtrem
Bez filtra
óSilnik 1NR-FE
3,4 L
óSilnik 1ZR-FAE
4,2 L
óSilnik 8NR-FTS
4,0 L
óSilnik 1ND-TV
3,7 L
óSilnik 1WW
5,2 L
óSilnik 1NR-FE
3,2 L
óSilnik 1ZR-FAE
3,9 L
óSilnik 8NR-FTS
3,7 L
óSilnik 1ND-TV
3,3 L
óSilnik 1WW
4,9 L
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 615 (Black plate)

Zalecana lepkoÊç oleju (SAE):
Silnik samochodu jest fabrycz-
nie nape∏niony olejem o lepko-
Êci SAE 0W-20, zapewniajàcym
najni˝sze zu˝ycie paliwa i dobre
w∏asnoÊci rozruchowe w niskich
temperaturach.
Je˝eli olej SAE 0W-20 nie jest
dost´pny, mo˝na zastosowaç
olej SAE 5W-30. Jednak pod-
czas kolejnej wymiany oleju
powinien zostaç zastàpiony
olejem SAE 0W-20.
W przypadku u˝ycia oleju silni-
kowego o lepkoÊci SAE 10W-30
lub wy˝szej, przy bardzo niskich
temperaturach otoczenia, mogà
wystàpiç trudnoÊci z rozruchem
silnika, dlatego zalecany jest
olej o lepkoÊci SAE 0W-20 lub
5W-30.
LepkoÊç oleju (0W-20 wyjaÊniona jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w oznaczeniu 0W-20 okreÊla cech´ ole-
ju determinujàcà ∏atwoÊç niskotemperaturowego rozruchu silnika.
Olej z ni˝szym oznaczeniem liczbowym przed literà W zapewnia
lepsze w∏asnoÊci rozruchowe w niskich temperaturach.
• Liczba 20 w oznaczeniu 0W-20 odnosi si´ do lepkoÊci wysokotem-
peraturowej. Olej z wy˝szym oznaczeniem liczbowym wykazuje
wi´kszà stabilnoÊç w∏asnoÊci w wysokich temperaturach i jest od-
powiedni do jazdy z du˝ymi pr´dkoÊciami lub maksymalnym obcià-
˝eniem.
6169-1. Dane techniczne
Przewidywany zakres temperatur
otoczenia w okresie do nast´pnej
wymiany oleju.
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 616 (Black plate)

Oznakowania na opakowaniach olejów silnikowych:
Na opakowaniach niektórych olejów silnikowych umieszczany jest
jeden lub oba rodzaje zastrze˝onych znaków API, pomagajàc wybraç
odpowiedni produkt.
Symbol klasy jakoÊci wed∏ug
API
Górna cz´Êç: Napis „API SERVI-
CE SN” Êwiadczy o oznaczeniu
klasy jakoÊci wed∏ug Amerykaƒ-
skiego Instytutu Nafty (API).
Ârodkowa cz´Êç: Napis „SAE
0W-20” oznacza klas´ lepkoÊci
wed∏ug SAE.
Dolna cz´Êç: Napis „Resource
Conserving” oznacza, ˝e olej
ma w∏aÊciwoÊci obni˝ajàce zu-
˝ycie paliwa i niezagra˝ajàce
Êrodowisku naturalnemu.
Znak cer tyfikatu ILSAC
Znak cer tyfikatu Mi´dzynarodowego Komitetu Normowania i Atestacji
Ârodków Smarnych (ILSAC) znajduje si´ na przedniej stronie pojemnika
z olejem.
óWersje z silnikiem 8NR-FTS
Silnik samochodu jest fabrycznie nape∏niony olejem „Toyota Genu-
ine Motor Oil SAE 0W-20 for Downsized Turbo Gasoline Engines”.
Zalecane jest stosowanie oleju silnikowego „Toyota Genuine Motor
Oil SAE 0W-20 for Downsized Turbo Gasoline Engines” lub odpo-
wiedniego zamiennika, który spe∏nia podane kryteria jakoÊciowe
i lepkoÊciowe.
Gatunek oleju:
„Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gasoline
Engines” lub olej wielosezonowy API ze specyfikacjà SL „Energy-Con-
serving”, SM „Energy-Conserving”, SN „Resource-Conserving” lub
olej wielosezonowy z cer tyfikatem ILSAC
Klasa lepkoÊci:
0W-20 lub 5W-30
9-1. Dane techniczne617
9
Informacje techniczne
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 617 (Black plate)

Zalecana lepkoÊç oleju (SAE):
Silnik samochodu jest fabrycz-
nie nape∏niony olejem „Toyota
Genuine Motor Oil SAE 0W-20
for Downsized Turbo Gasoline
Engines” o lepkoÊci SAE 0W-
20, zapewniajàcym najni˝sze
zu˝ycie paliwa i dobre w∏asno-
Êci rozruchowe w niskich tem-
peraturach.
Je˝eli olej SAE 0W-20 nie jest dost´pny, mo˝na zastosowaç olej
SAE 5W-30. Jednak podczas kolejnej wymiany oleju powinien zo-
staç zastàpiony olejem SAE 0W-20.
LepkoÊç oleju (0W-20 wyjaÊniona jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w oznaczeniu 0W-20 okreÊla cech´ ole-
ju determinujàcà ∏atwoÊç niskotemperaturowego rozruchu silnika.
Olej z ni˝szym oznaczeniem liczbowym przed literà W zapewnia
lepsze w∏asnoÊci rozruchowe w niskich temperaturach.
• Liczba 20 w oznaczeniu 0W-20 odnosi si´ do lepkoÊci wysokotempe-
raturowej. Olej z wy˝szym oznaczeniem liczbowym wykazuje wi´kszà
stabilnoÊç w∏asnoÊci w wysokich temperaturach i jest odpowiedni do
jazdy z du˝ymi pr´dkoÊciami lub maksymalnym obcià˝eniem.
Oznakowania na opakowaniach olejów silnikowych:
Na opakowaniach niektórych olejów silnikowych umieszczany jest
jeden lub oba rodzaje zastrze˝onych znaków API, pomagajàc wy-
braç odpowiedni produkt.
Symbol klasy jakoÊci wed∏ug
API
Górna cz´Êç: Napis „API SERVI-
CE SN” Êwiadczy o oznaczeniu
klasy jakoÊci wed∏ug Amerykaƒ-
skiego Instytutu Nafty (API).
Ârodkowa cz´Êç: Napis „SAE
0W-20” oznacza klas´ lepkoÊci
wed∏ug SAE.
Dolna cz´Êç: Napis „Resource
Conserving” oznacza, ˝e olej
ma w∏aÊciwoÊci obni˝ajàce zu-
˝ycie paliwa i niezagra˝ajàce
Êrodowisku naturalnemu.
Znak cer tyfikatu ILSAC
Znak cer tyfikatu Mi´dzynarodowego Komitetu Normowania i Atestacji
Ârodków Smarnych (ILSAC) znajduje si´ na przedniej stronie pojemnika
z olejem.
6189-1. Dane techniczne
Przewidywany zakres temperatur
otoczenia w okresie do nast´pnej
wymiany oleju.
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 618 (Black plate)

óWersje z silnikiem 1ND-TV
Silnik samochodu jest fabrycznie nape∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowanie oleju silnikowego „Toyota Genu-
ine Motor Oil”. Dopuszczalne jest stosowanie odpowiedniej jakoÊci
oleju silnikowego innej marki.
Gatunek oleju: ACEA C2
Zalecana lepkoÊç oleju (SAE):
Silnik samochodu jest fabrycz-
nie nape∏niony olejem o lepko-
Êci SAE 0W-30, zapewniajàcym
najni˝sze zu˝ycie paliwa i dobre
w∏asnoÊci rozruchowe w niskich
temperaturach.
LepkoÊç oleju (0W-30 wyjaÊniona jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w oznaczeniu 0W-30 okreÊla cech´ ole-
ju determinujàcà ∏atwoÊç niskotemperaturowego rozruchu silnika.
Olej z ni˝szym oznaczeniem liczbowym przed literà W zapewnia
lepsze w∏asnoÊci rozruchowe w niskich temperaturach.
• Liczba 30 w oznaczeniu 0W-30 odnosi si´ do lepkoÊci wysokotem-
peraturowej. Olej z wy˝szym oznaczeniem liczbowym wykazuje
wi´kszà stabilnoÊç w∏asnoÊci w wysokich temperaturach i jest od-
powiedni do jazdy z du˝ymi pr´dkoÊciami lub maksymalnym obcià-
˝eniem.
9-1. Dane techniczne619
9
Informacje techniczne
Zastosowanie oleju silnikowego innego ni˝ ACEA C2 mo˝e doprowadziç do
uszkodzenia konwer tera katalitycznego DPF.
Przewidywany zakres temperatur
otoczenia w okresie do nast´pnej
wymiany oleju.
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 619 (Black plate)

óWersje z silnikiem 1WW
Toyota zaleca stosowanie oryginalnego oleju „Toyota Genuine Motor
Oil 5W-30 Premium Fuel Economy for 1WW/2WW engines”. Informa-
cje na temat innych, porównywalnej jakoÊci, odpowiedników oleju sil-
nikowego mo˝na uzyskaç w autoryzowanej stacji obs∏ugi Toyoty lub
innym specjalistycznym warsztacie.
6209-1. Dane techniczne
W celu unikni´cia ryzyka uszkodzenia silnika
Zastosowanie oleju silnikowego innego ni˝ „Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1WW/2WW engines” lub jego odpo-
wiednika mo˝e doprowadziç do uszkodzenia silnika.
Je˝eli nie jest dost´pny zalecany typ oleju silnikowego, dopuszczalne
jest dolanie nie wi´cej ni˝ 1 litra oleju ACEA C3.
Nale˝y upewniç si´, ˝e posiada on odpowiednià lepkoÊç tj. SAE 0W-40,
0W-30, 5W-40 lub 5W-30.
U˝ycie oleju o innej lepkoÊci, mo˝e spowodowaç uszkodzenie silnika.
10 IO Auris TS OM12K53E 4/26/16 11:28 AM Page 620 (Black plate)
