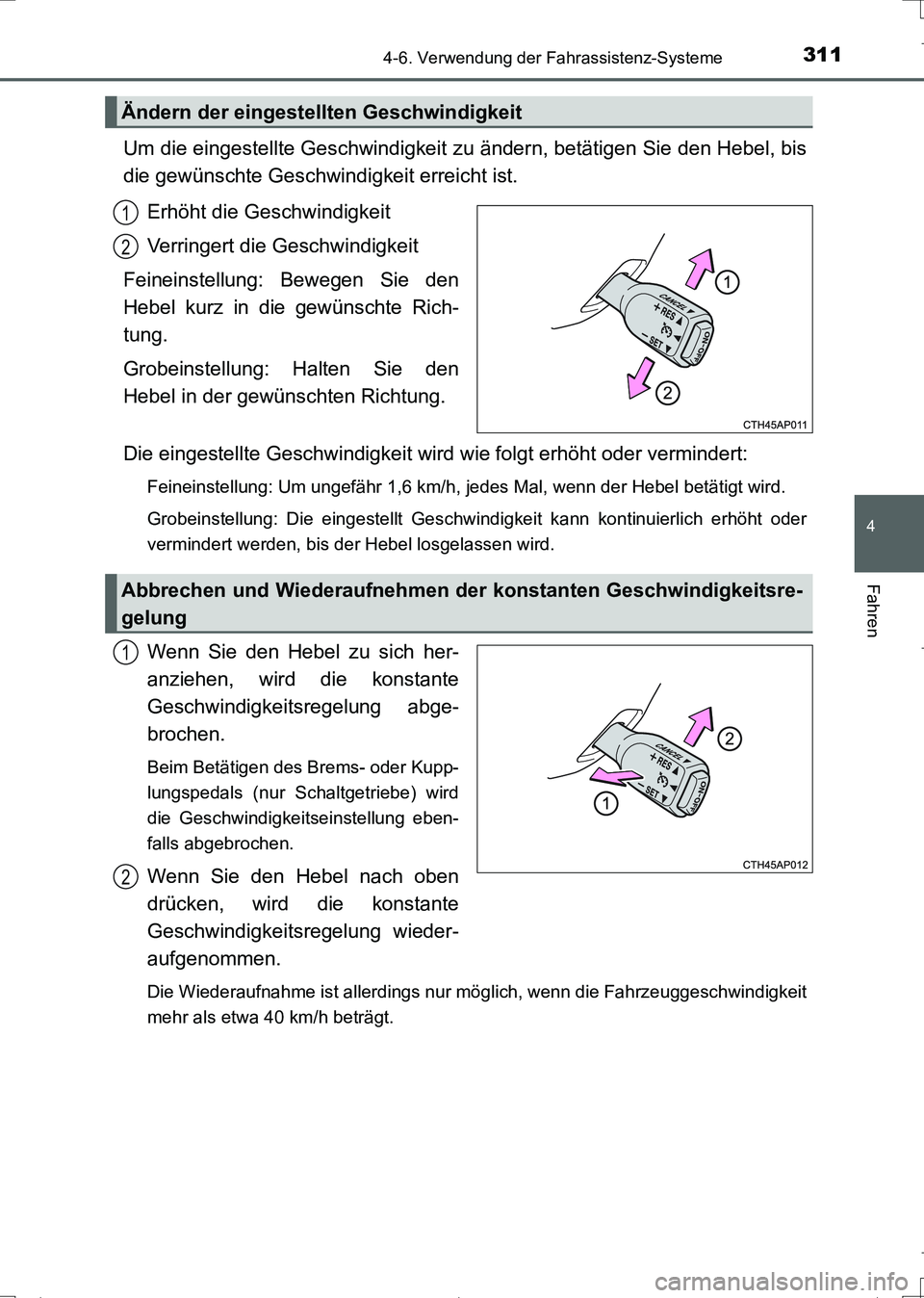

3114-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_Touring_Sports_EM (OM12L15M)
Um die eingestellte Geschwindigkeit zu ändern, betätigen Sie den Hebel, bis
die gewünschte Geschwindigkeit erreicht ist.
Erhöht die Geschwindigkeit
Verringert die Geschwindigkeit
Feineinstellung: Bewegen Sie den
Hebel kurz in die gewünschte Rich-
tung.
Grobeinstellung: Halten Sie den
Hebel in der gewünschten Richtung.
Die eingestellte Geschwindigkeit wird wie folgt erhöht oder vermindert:
Feineinstellung: Um ungefähr 1,6 km/h, jedes Mal, wenn der Hebel betätigt wird.
Grobeinstellung: Die eingestellt Geschwindigkeit kann kontinuierlich erhöht oder
vermindert werden, bis der Hebel losgelassen wird.
Wenn Sie den Hebel zu sich her-
anziehen, wird die konstante
Geschwindigkeitsregelung abge-
brochen.
Beim Betätigen des Brems- oder Kupp-
lungspedals (nur Schaltgetriebe) wird
die Geschwindigkeitseinstellung eben-
falls abgebrochen.
Wenn Sie den Hebel nach oben
drücken, wird die konstante
Geschwindigkeitsregelung wieder-
aufgenommen.
Die Wiederaufnahme ist allerdings nur möglich, wenn die Fahrzeuggeschwindigkeit
mehr als etwa 40 km/h beträgt.
Ändern der eingestellten Geschwindigkeit
1
2
Abbrechen und Wiederaufnehmen der konstanten Geschwindigkeitsre-
gelung
1
2
AURIS Touring Sports_OM_German_OM12L15M.book 311 ページ ２０１６年６月２８日　火曜日　午後７時５３分

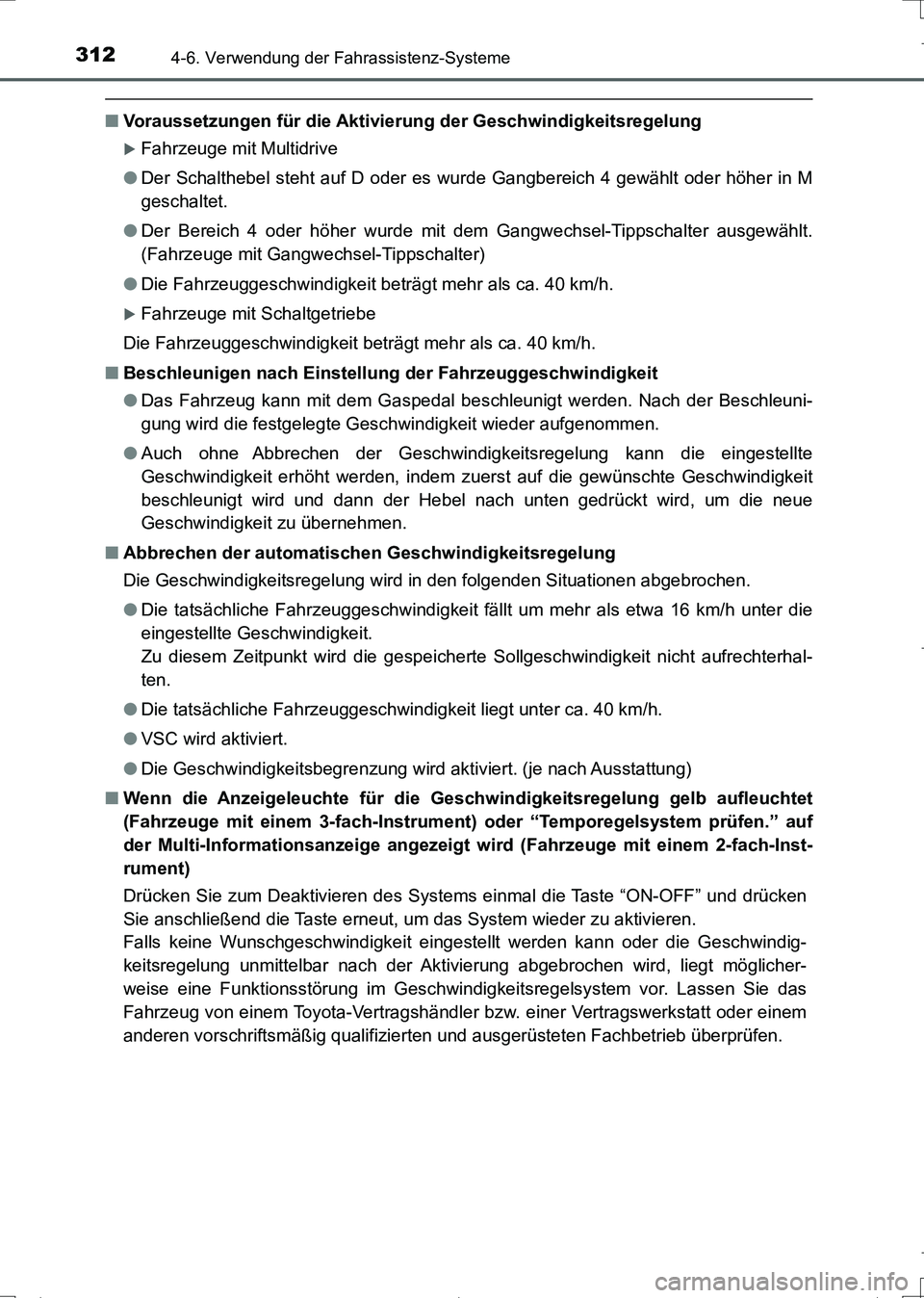

3124-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_Touring_Sports_EM (OM12L15M)
■Voraussetzungen für die Aktivierung der Geschwindigkeitsregelung
Fahrzeuge mit Multidrive
●Der Schalthebel steht auf D oder es wurde Gangbereich 4 gewählt oder höher in M
geschaltet.
●Der Bereich 4 oder höher wurde mit dem Gangwechsel-Tippschalter ausgewählt.
(Fahrzeuge mit Gangwechsel-Tippschalter)
●Die Fahrzeuggeschwindigkeit beträgt mehr als ca. 40 km/h.
Fahrzeuge mit Schaltgetriebe
Die Fahrzeuggeschwindigkeit beträgt mehr als ca. 40 km/h.
■Beschleunigen nach Einstellung der Fahrzeuggeschwindigkeit
●Das Fahrzeug kann mit dem Gaspedal beschleunigt werden. Nach der Beschleuni-
gung wird die festgelegte Geschwindigkeit wieder aufgenommen.
●Auch ohne Abbrechen der Geschwindigkeitsregelung kann die eingestellte
Geschwindigkeit erhöht werden, indem zuerst auf die gewünschte Geschwindigkeit
beschleunigt wird und dann der Hebel nach unten gedrückt wird, um die neue
Geschwindigkeit zu übernehmen.
■Abbrechen der automatischen Geschwindigkeitsregelung
Die Geschwindigkeitsregelung wird in den folgenden Situationen abgebrochen.
●Die tatsächliche Fahrzeuggeschwindigkeit fällt um mehr als etwa 16 km/h unter die
eingestellte Geschwindigkeit.
Zu diesem Zeitpunkt wird die gespeicherte Sollgeschwindigkeit nicht aufrechterhal-
ten.
●Die tatsächliche Fahrzeuggeschwindigkeit liegt unter ca. 40 km/h.
●VSC wird aktiviert.
●Die Geschwindigkeitsbegrenzung wird aktiviert. (je nach Ausstattung)
■Wenn die Anzeigeleuchte für die Geschwindigkeitsregelung gelb aufleuchtet
(Fahrzeuge mit einem 3-fach-Instrument) oder “Temporegelsystem prüfen.” auf
der Multi-Informationsanzeige angezeigt wird (Fahrzeuge mit einem 2-fach-Inst-
rument)
Drücken Sie zum Deaktivieren des Systems einmal die Taste “ON-OFF” und drücken
Sie anschließend die Taste erneut, um das System wieder zu aktivieren.
Falls keine Wunschgeschwindigkeit eingestellt werden kann oder die Geschwindig-
keitsregelung unmittelbar nach der Aktivierung abgebrochen wird, liegt möglicher-
weise eine Funktionsstörung im Geschwindigkeitsregelsystem vor. Lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
AURIS Touring Sports_OM_German_OM12L15M.book 312 ページ ２０１６年６月２８日　火曜日　午後７時５３分

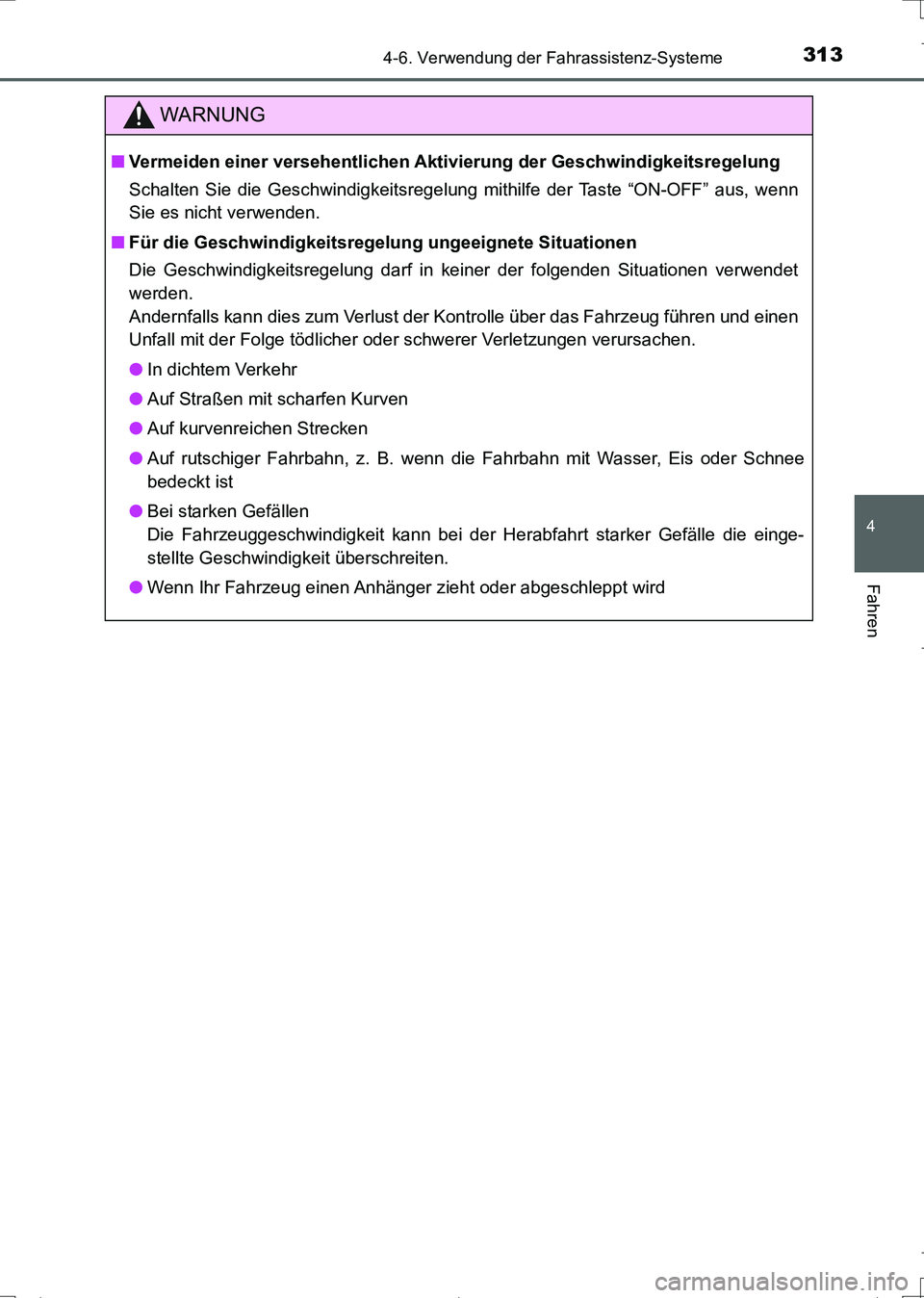

3134-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_Touring_Sports_EM (OM12L15M)
WARNUNG
■Vermeiden einer versehentlichen Aktivierung der Geschwindigkeitsregelung
Schalten Sie die Geschwindigkeitsregelung mithilfe der Taste “ON-OFF” aus, wenn
Sie es nicht verwenden.
■Für die Geschwindigkeitsregelung ungeeignete Situationen
Die Geschwindigkeitsregelung darf in keiner der folgenden Situationen verwendet
werden.
Andernfalls kann dies zum Verlust der Kontrolle über das Fahrzeug führen und einen
Unfall mit der Folge tödlicher oder schwerer Verletzungen verursachen.
●In dichtem Verkehr
●Auf Straßen mit scharfen Kurven
●Auf kurvenreichen Strecken
●Auf rutschiger Fahrbahn, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
●Bei starken Gefällen
Die Fahrzeuggeschwindigkeit kann bei der Herabfahrt starker Gefälle die einge-
stellte Geschwindigkeit überschreiten.
●Wenn Ihr Fahrzeug einen Anhänger zieht oder abgeschleppt wird
AURIS Touring Sports_OM_German_OM12L15M.book 313 ページ ２０１６年６月２８日　火曜日　午後７時５３分

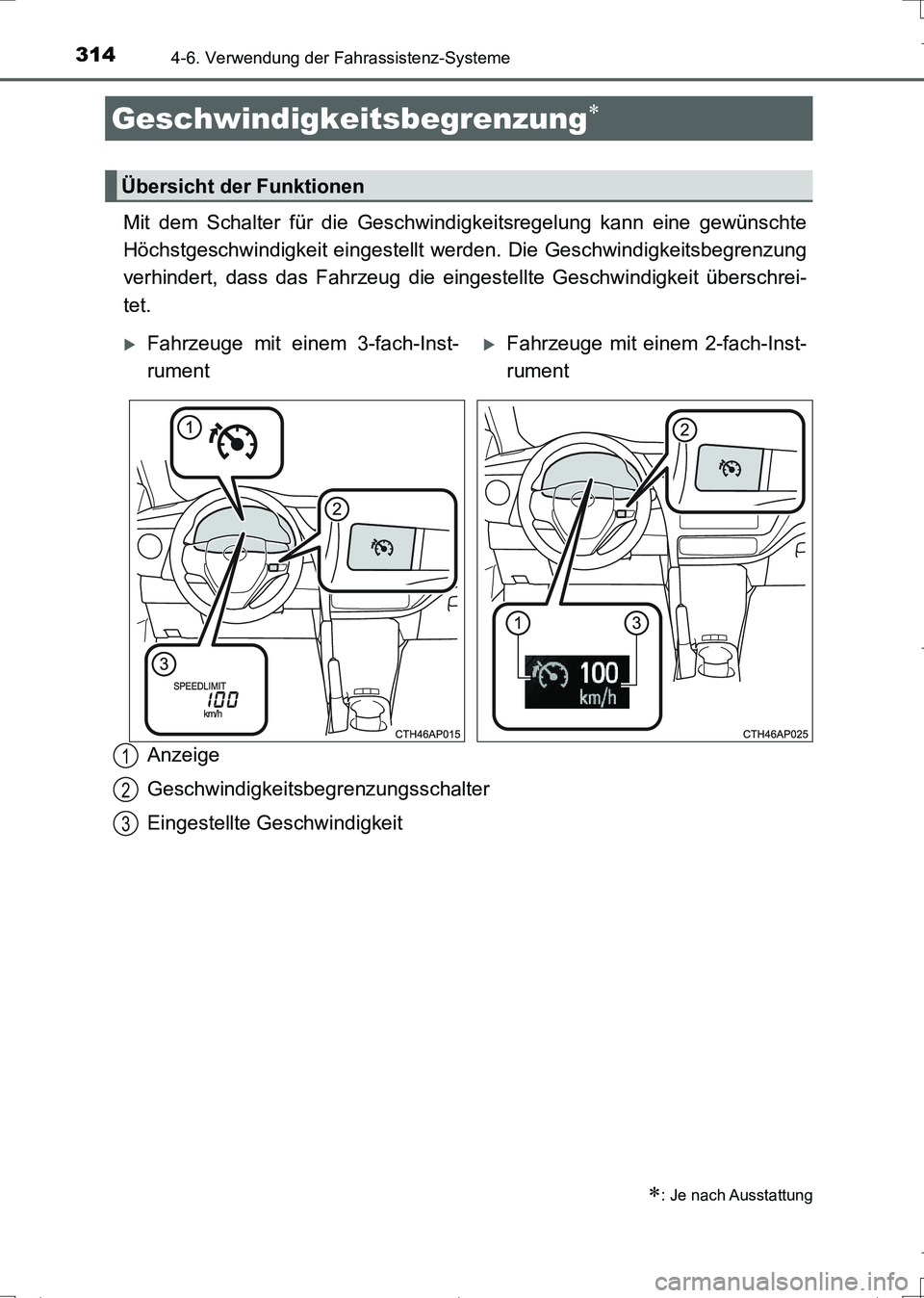

3144-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_Touring_Sports_EM (OM12L15M)
Mit dem Schalter für die Geschwindigkeitsregelung kann eine gewünschte
Höchstgeschwindigkeit eingestellt werden. Die Geschwindigkeitsbegrenzung
verhindert, dass das Fahrzeug die eingestellte Geschwindigkeit überschrei-
tet.
Anzeige
Geschwindigkeitsbegrenzungsschalter
Eingestellte Geschwindigkeit
Geschwindigkeitsbegrenzung
: Je nach Ausstattung
Übersicht der Funktionen
Fahrzeuge mit einem 3-fach-Inst-
rumentFahrzeuge mit einem 2-fach-Inst-
rument
1
2
3
AURIS Touring Sports_OM_German_OM12L15M.book 314 ページ ２０１６年６月２８日　火曜日　午後７時５３分

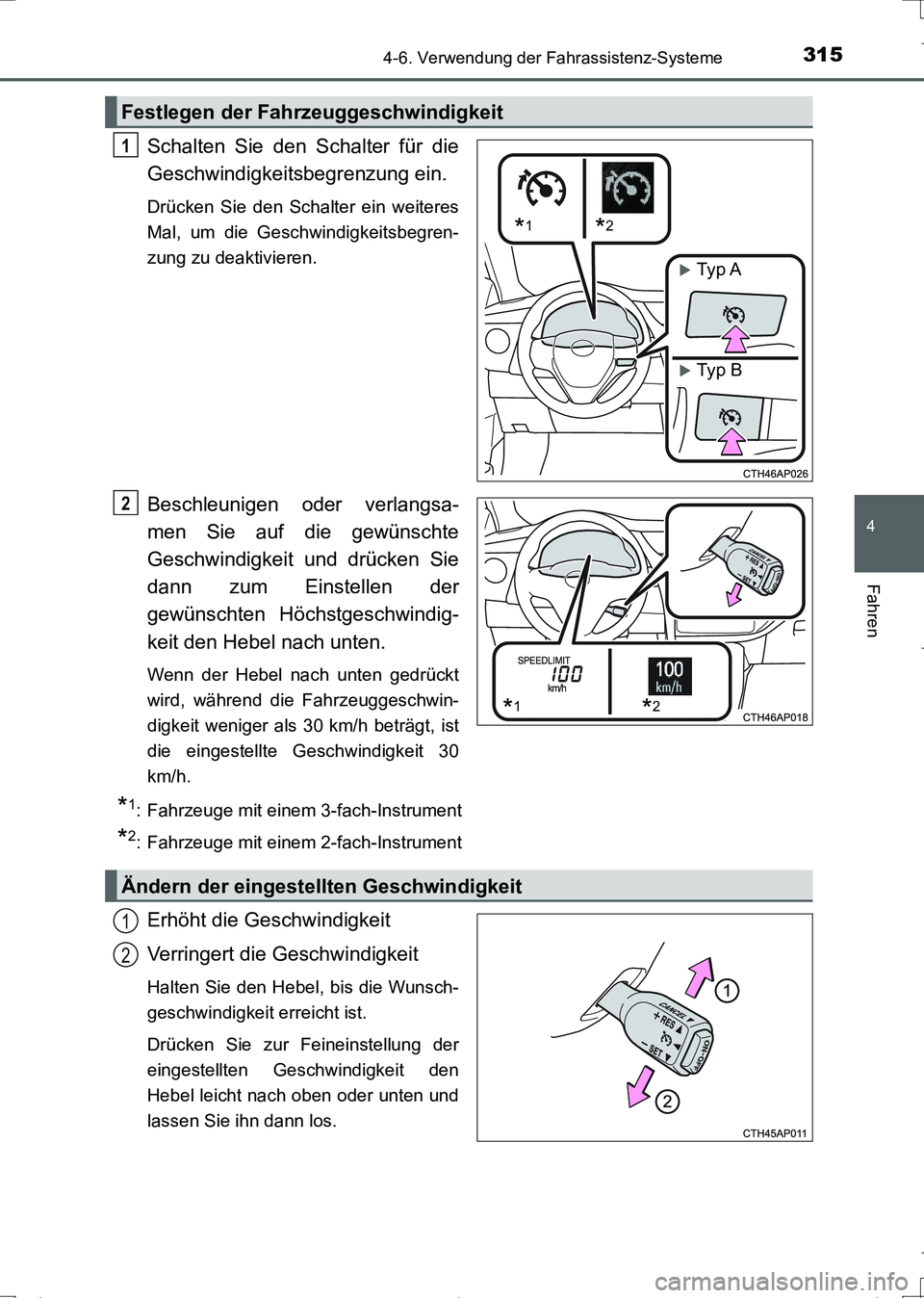

3154-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_Touring_Sports_EM (OM12L15M)
Schalten Sie den Schalter für die
Geschwindigkeitsbegrenzung ein.
Drücken Sie den Schalter ein weiteres
Mal, um die Geschwindigkeitsbegren-
zung zu deaktivieren.
Beschleunigen oder verlangsa-
men Sie auf die gewünschte
Geschwindigkeit und drücken Sie
dann zum Einstellen der
gewünschten Höchstgeschwindig-
keit den Hebel nach unten.
Wenn der Hebel nach unten gedrückt
wird, während die Fahrzeuggeschwin-
digkeit weniger als 30 km/h beträgt, ist
die eingestellte Geschwindigkeit 30
km/h.
*1: Fahrzeuge mit einem 3-fach-Instrument
*2: Fahrzeuge mit einem 2-fach-Instrument
Erhöht die Geschwindigkeit
Verringert die Geschwindigkeit
Halten Sie den Hebel, bis die Wunsch-
geschwindigkeit erreicht ist.
Drücken Sie zur Feineinstellung der
eingestellten Geschwindigkeit den
Hebel leicht nach oben oder unten und
lassen Sie ihn dann los.
Festlegen der Fahrzeuggeschwindigkeit
*1*2
Ty p A
Ty p B
1
*1*2
2
Ändern der eingestellten Geschwindigkeit
1
2
AURIS Touring Sports_OM_German_OM12L15M.book 315 ページ ２０１６年６月２８日　火曜日　午後７時５３分

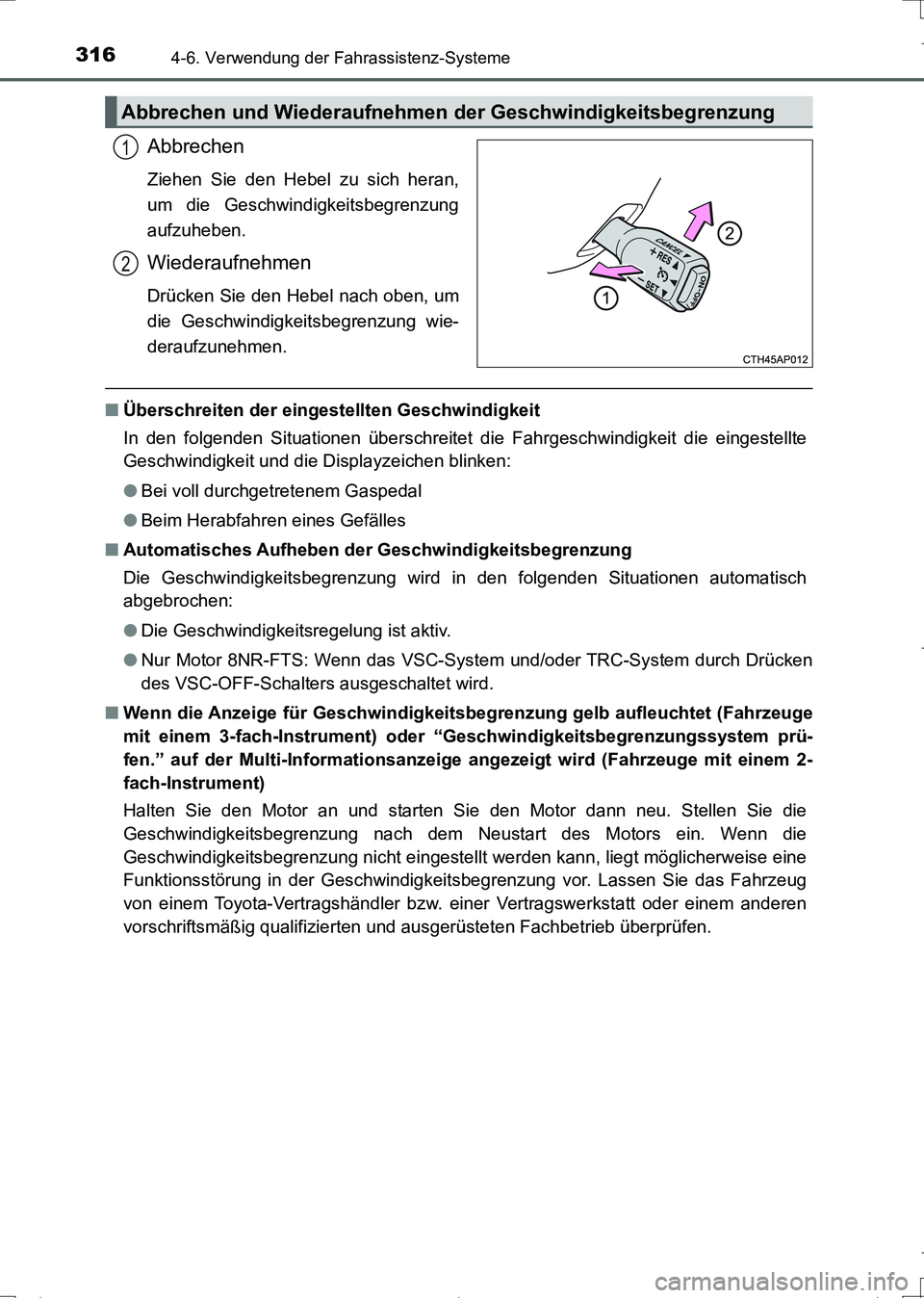

3164-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_Touring_Sports_EM (OM12L15M)
Abbrechen
Ziehen Sie den Hebel zu sich heran,
um die Geschwindigkeitsbegrenzung
aufzuheben.
Wiederaufnehmen
Drücken Sie den Hebel nach oben, um
die Geschwindigkeitsbegrenzung wie-
deraufzunehmen.
■Überschreiten der eingestellten Geschwindigkeit
In den folgenden Situationen überschreitet die Fahrgeschwindigkeit die eingestellte
Geschwindigkeit und die Displayzeichen blinken:
●Bei voll durchgetretenem Gaspedal
●Beim Herabfahren eines Gefälles
■Automatisches Aufheben der Geschwindigkeitsbegrenzung
Die Geschwindigkeitsbegrenzung wird in den folgenden Situationen automatisch
abgebrochen:
●Die Geschwindigkeitsregelung ist aktiv.
●Nur Motor 8NR-FTS: Wenn das VSC-System und/oder TRC-System durch Drücken
des VSC-OFF-Schalters ausgeschaltet wird.
■Wenn die Anzeige für Geschwindigkeitsbegrenzung gelb aufleuchtet (Fahrzeuge
mit einem 3-fach-Instrument) oder “Geschwindigkeitsbegrenzungssystem prü-
fen.” auf der Multi-Informationsanzeige angezeigt wird (Fahrzeuge mit einem 2-
fach-Instrument)
Halten Sie den Motor an und starten Sie den Motor dann neu. Stellen Sie die
Geschwindigkeitsbegrenzung nach dem Neustart des Motors ein. Wenn die
Geschwindigkeitsbegrenzung nicht eingestellt werden kann, liegt möglicherweise eine
Funktionsstörung in der Geschwindigkeitsbegrenzung vor. Lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
Abbrechen und Wiederaufnehmen der Geschwindigkeitsbegrenzung
1
2
AURIS Touring Sports_OM_German_OM12L15M.book 316 ページ ２０１６年６月２８日　火曜日　午後７時５３分

3174-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_Touring_Sports_EM (OM12L15M)
WARNUNG
■Zum Vermeiden einer versehentlichen Aktivierung der Geschwindigkeitsbe-
grenzung
Lassen Sie die Taste für die Geschwindigkeitsbegrenzung bei Nichtgebrauch ausge-
schaltet.
■Für die Geschwindigkeitsbegrenzung ungeeignete Situationen
Die Geschwindigkeitsbegrenzung darf in keiner der folgenden Situationen verwen-
det werden.
Wird sie verwendet, kann dies zum Verlust der Kontrolle über das Fahrzeug führen
und einen Unfall mit der Folge tödlicher oder schwerer Verletzungen verursachen.
●Auf rutschiger Fahrbahn, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
●Bei starken Gefällen
●Wenn Ihr Fahrzeug einen Anhänger zieht
AURIS Touring Sports_OM_German_OM12L15M.book 317 ページ ２０１６年６月２８日　火曜日　午後７時５３分

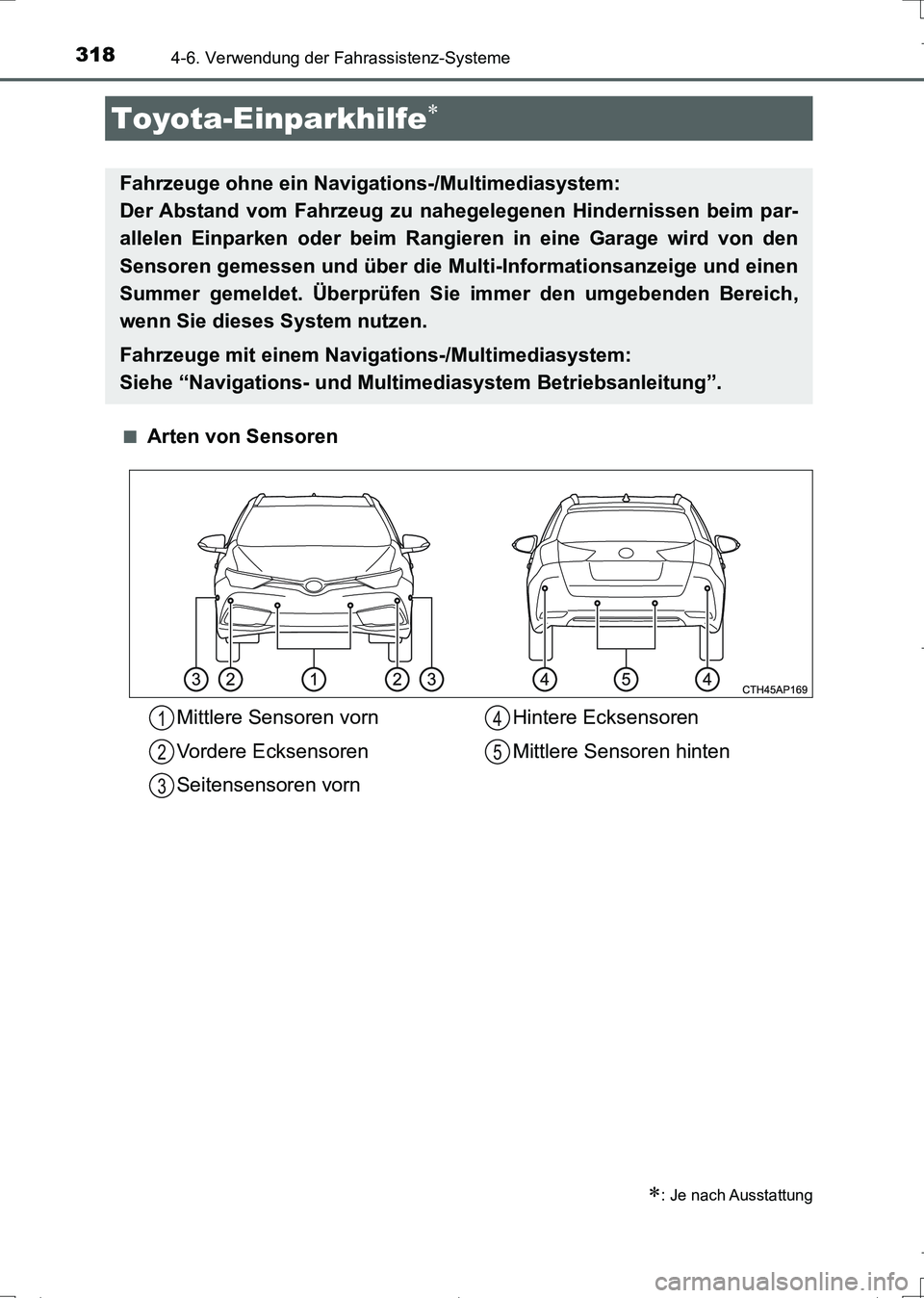

3184-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_Touring_Sports_EM (OM12L15M)■
Arten von Sensoren
Toyota-Einparkhilfe
: Je nach Ausstattung
Fahrzeuge ohne ein Navigations-/Multimediasystem:
Der Abstand vom Fahrzeug zu nahegelegenen Hindernissen beim par-
allelen Einparken oder beim Rangieren in eine Garage wird von den
Sensoren gemessen und über die Multi-Informationsanzeige und einen
Summer gemeldet. Überprüfen Sie immer den umgebenden Bereich,
wenn Sie dieses System nutzen.
Fahrzeuge mit einem Navigations-/Multimediasystem:
Siehe “Navigations- und Multimediasystem Betriebsanleitung”.
Mittlere Sensoren vorn
Vordere Ecksensoren
Seitensensoren vornHintere Ecksensoren
Mittlere Sensoren hinten1
2
3
4
5
AURIS Touring Sports_OM_German_OM12L15M.book 318 ページ ２０１６年６月２８日　火曜日　午後７時５３分

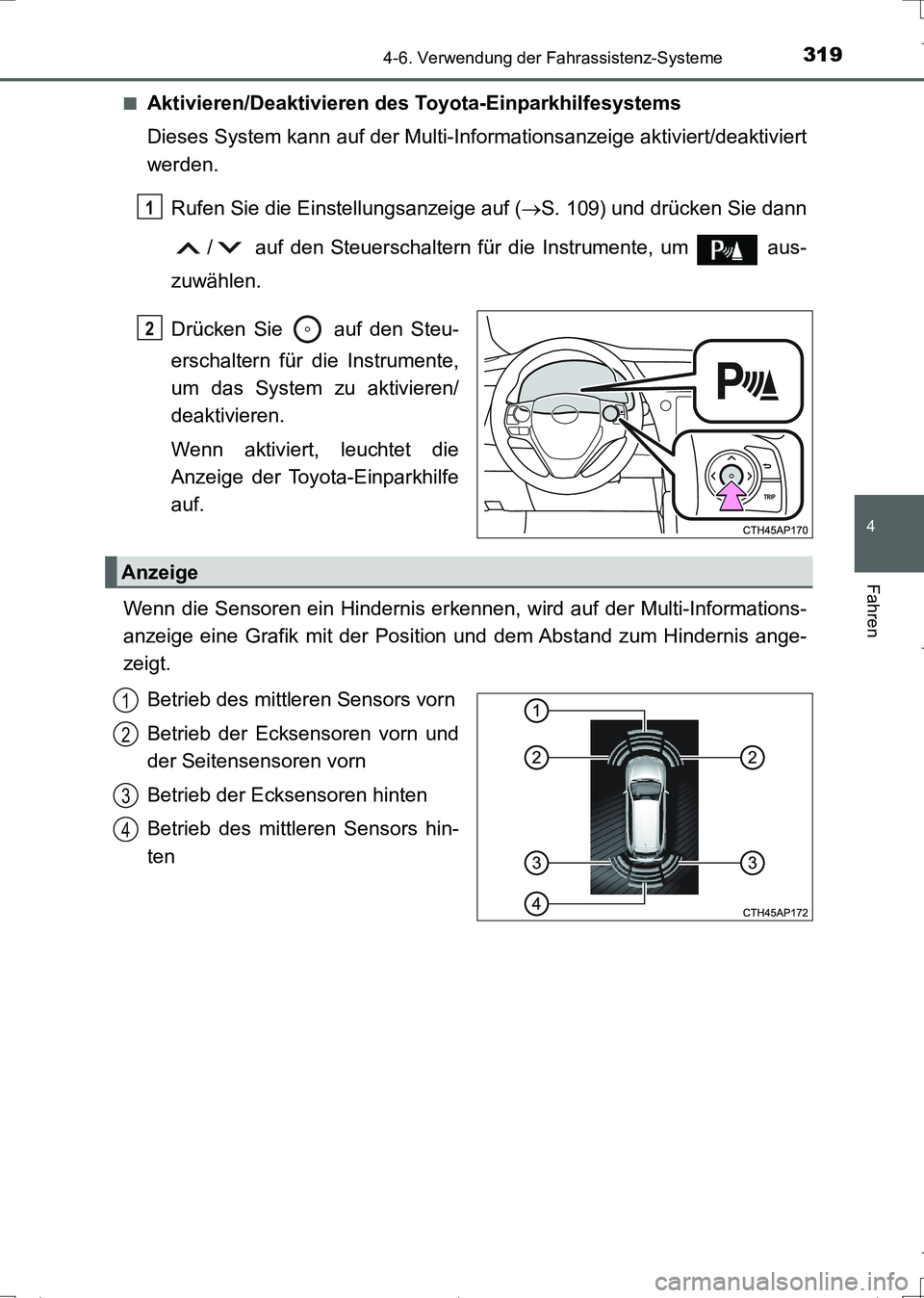

3194-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_Touring_Sports_EM (OM12L15M)■
Aktivieren/Deaktivieren des Toyota-Einparkhilfesystems
Dieses System kann auf der Multi-Informationsanzeige aktiviert/deaktiviert
werden.
Rufen Sie die Einstellungsanzeige auf (S. 109) und drücken Sie dann
/ auf den Steuerschaltern für die Instrumente, um aus-
zuwählen.
Drücken Sie auf den Steu-
erschaltern für die Instrumente,
um das System zu aktivieren/
deaktivieren.
Wenn aktiviert, leuchtet die
Anzeige der Toyota-Einparkhilfe
auf.
Wenn die Sensoren ein Hindernis erkennen, wird auf der Multi-Informations-
anzeige eine Grafik mit der Position und dem Abstand zum Hindernis ange-
zeigt.
Betrieb des mittleren Sensors vorn
Betrieb der Ecksensoren vorn und
der Seitensensoren vorn
Betrieb der Ecksensoren hinten
Betrieb des mittleren Sensors hin-
ten
1
2
Anzeige
1
2
3
4
AURIS Touring Sports_OM_German_OM12L15M.book 319 ページ ２０１６年６月２８日　火曜日　午後７時５３分

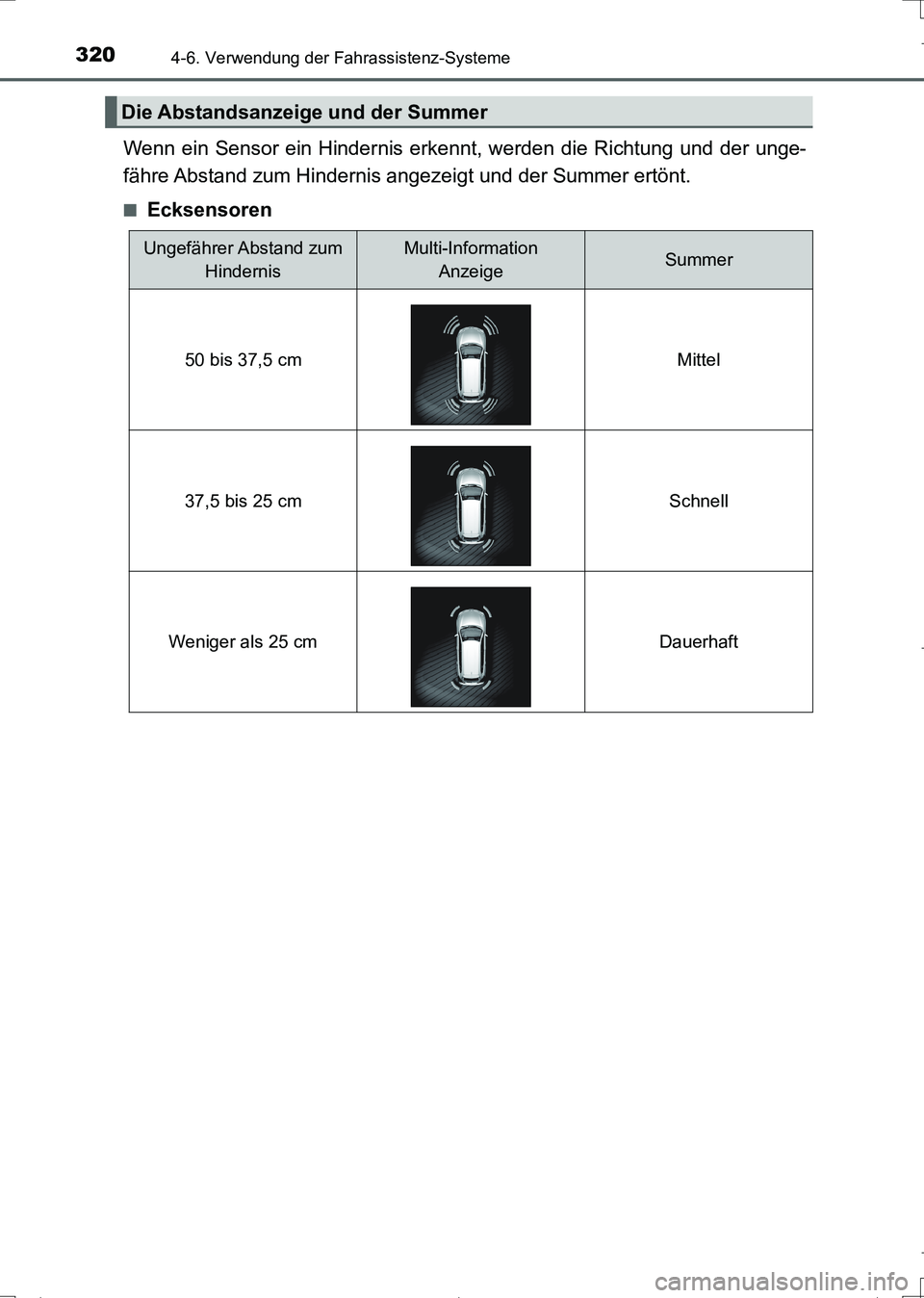

3204-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_Touring_Sports_EM (OM12L15M)
Wenn ein Sensor ein Hindernis erkennt, werden die Richtung und der unge-
fähre Abstand zum Hindernis angezeigt und der Summer ertönt.
■Ecksensoren
Die Abstandsanzeige und der Summer
Ungefährer Abstand zum
HindernisMulti-Information
AnzeigeSummer
50 bis 37,5 cm Mittel
37,5 bis 25 cm Schnell
Weniger als 25 cm Dauerhaft
