3214-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_Touring_Sports_EM (OM12L15M)■

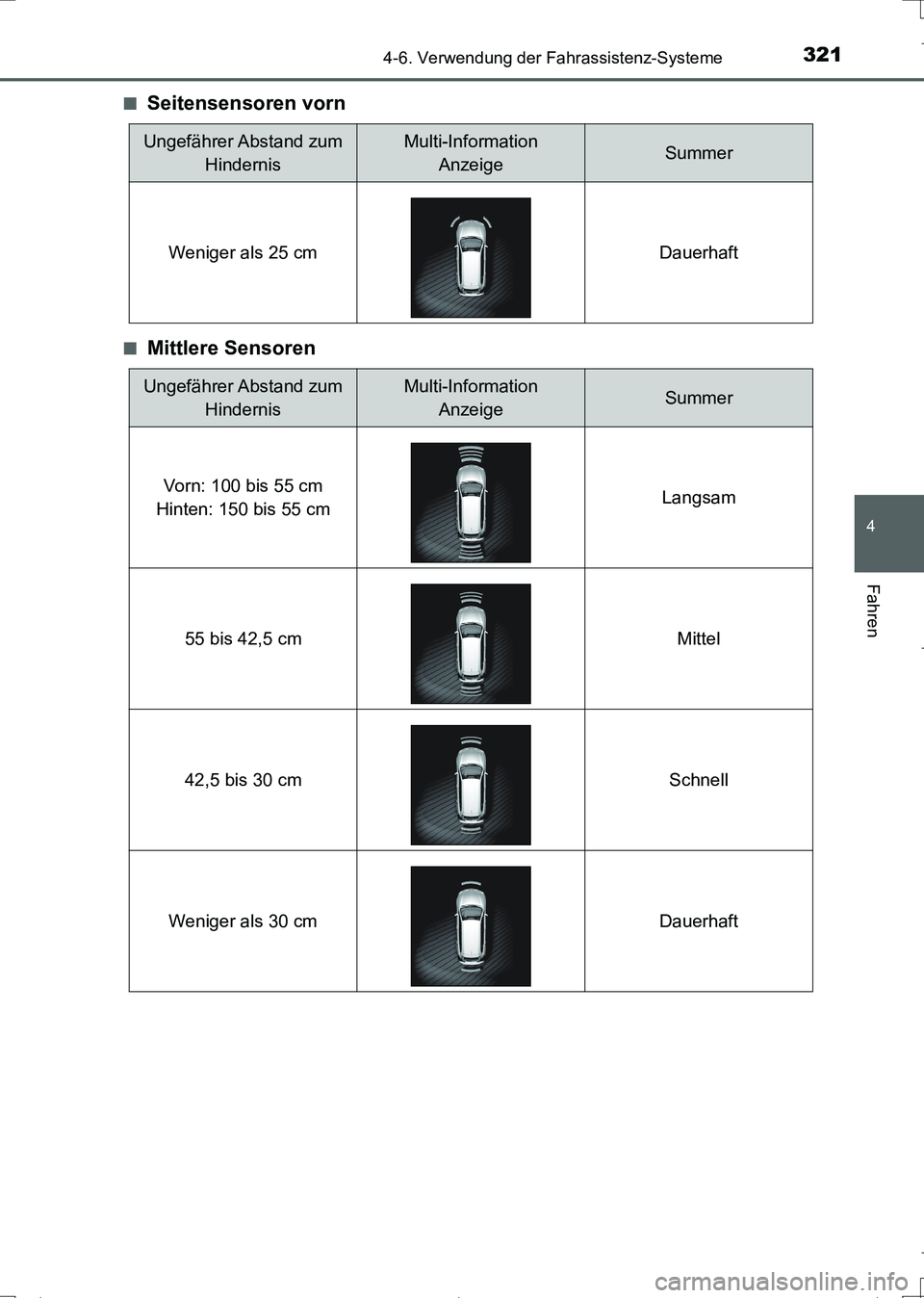

Seitensensoren vorn
■Mittlere Sensoren
Ungefährer Abstand zum
HindernisMulti-Information
AnzeigeSummer
Weniger als 25 cm Dauerhaft
Ungefährer Abstand zum
HindernisMulti-Information
AnzeigeSummer
Vorn: 100 bis 55 cm
Hinten: 150 bis 55 cmLangsam
55 bis 42,5 cm Mittel
42,5 bis 30 cm Schnell
Weniger als 30 cm Dauerhaft
AURIS Touring Sports_OM_German_OM12L15M.book 321 ページ ２０１６年６月２８日　火曜日　午後７時５３分

3224-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_Touring_Sports_EM (OM12L15M)
Ca. 100 cm
Ca. 150 cm
Ca. 25 cm
Ca. 50 cm
Ca. 50 cm
Die Abbildung zeigt den Erkennungs-
bereich der Sensoren. Beachten Sie,
dass die Sensoren keine Hindernisse
in unmittelbarer Nähe des Fahrzeugs
erkennen können.
Der Bereich der Sensoren kann je nach
Form des Gegenstands usw. variieren.

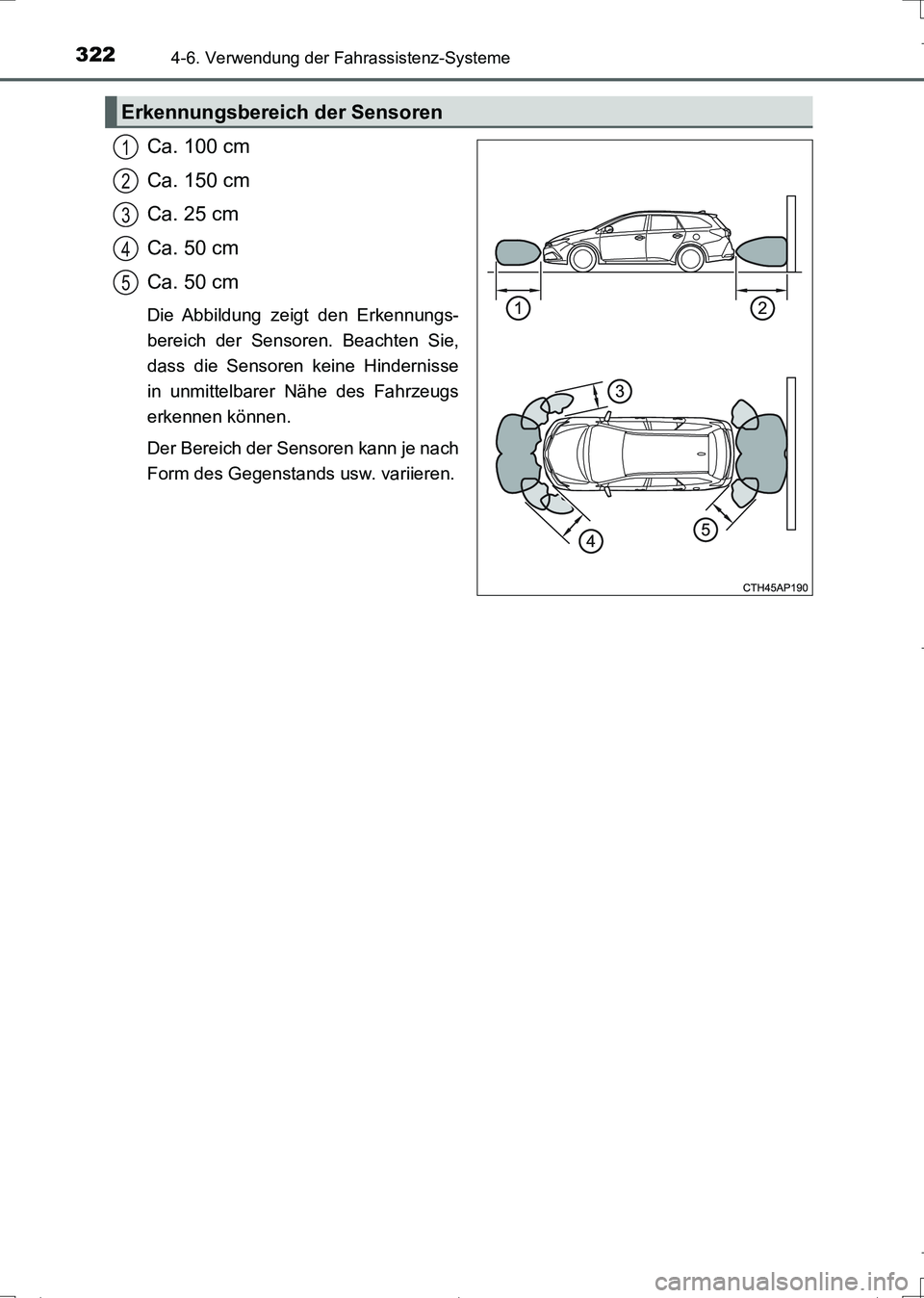

Erkennungsbereich der Sensoren
1
2
3
4
5
AURIS Touring Sports_OM_German_OM12L15M.book 322 ページ ２０１６年６月２８日　火曜日　午後７時５３分

3234-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_Touring_Sports_EM (OM12L15M)

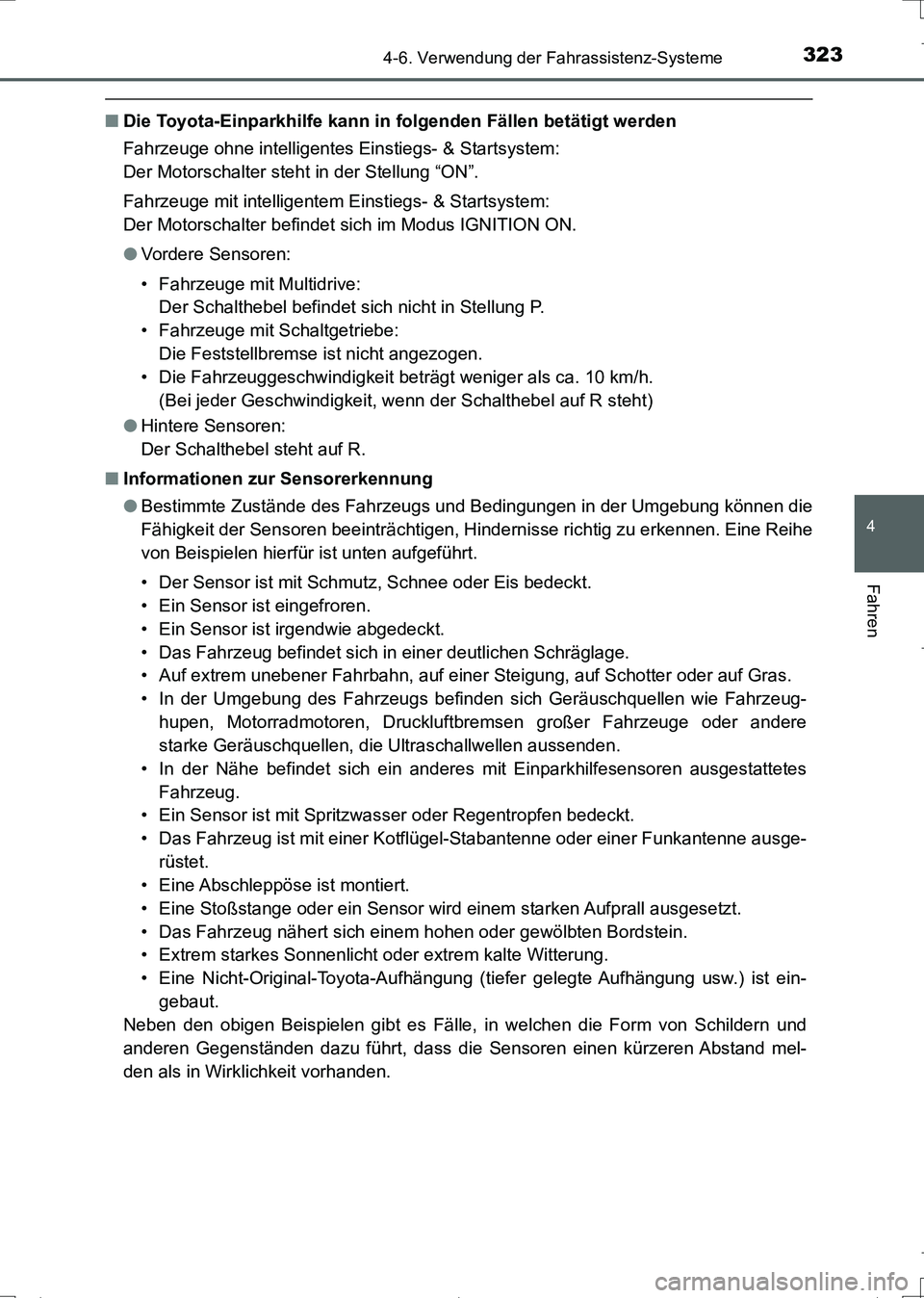

■Die Toyota-Einparkhilfe kann in folgenden Fällen betätigt werden
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem:
Der Motorschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem:
Der Motorschalter befindet sich im Modus IGNITION ON.
●Vordere Sensoren:
• Fahrzeuge mit Multidrive:
Der Schalthebel befindet sich nicht in Stellung P.
• Fahrzeuge mit Schaltgetriebe:
Die Feststellbremse ist nicht angezogen.
• Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 10 km/h.
(Bei jeder Geschwindigkeit, wenn der Schalthebel auf R steht)
●Hintere Sensoren:
Der Schalthebel steht auf R.
■Informationen zur Sensorerkennung
●Bestimmte Zustände des Fahrzeugs und Bedingungen in der Umgebung können die
Fähigkeit der Sensoren beeinträchtigen, Hindernisse richtig zu erkennen. Eine Reihe
von Beispielen hierfür ist unten aufgeführt.
• Der Sensor ist mit Schmutz, Schnee oder Eis bedeckt.
• Ein Sensor ist eingefroren.
• Ein Sensor ist irgendwie abgedeckt.
• Das Fahrzeug befindet sich in einer deutlichen Schräglage.
• Auf extrem unebener Fahrbahn, auf einer Steigung, auf Schotter oder auf Gras.
• In der Umgebung des Fahrzeugs befinden sich Geräuschquellen wie Fahrzeug-
hupen, Motorradmotoren, Druckluftbremsen großer Fahrzeuge oder andere
starke Geräuschquellen, die Ultraschallwellen aussenden.
• In der Nähe befindet sich ein anderes mit Einparkhilfesensoren ausgestattetes
Fahrzeug.
• Ein Sensor ist mit Spritzwasser oder Regentropfen bedeckt.
• Das Fahrzeug ist mit einer Kotflügel-Stabantenne oder einer Funkantenne ausge-
rüstet.
• Eine Abschleppöse ist montiert.
• Eine Stoßstange oder ein Sensor wird einem starken Aufprall ausgesetzt.
• Das Fahrzeug nähert sich einem hohen oder gewölbten Bordstein.
• Extrem starkes Sonnenlicht oder extrem kalte Witterung.
• Eine Nicht-Original-Toyota-Aufhängung (tiefer gelegte Aufhängung usw.) ist ein-
gebaut.
Neben den obigen Beispielen gibt es Fälle, in welchen die Form von Schildern und
anderen Gegenständen dazu führt, dass die Sensoren einen kürzeren Abstand mel-
den als in Wirklichkeit vorhanden.
AURIS Touring Sports_OM_German_OM12L15M.book 323 ページ ２０１６年６月２８日　火曜日　午後７時５３分

3244-6. Verwendung der Fahrassistenz-Systeme

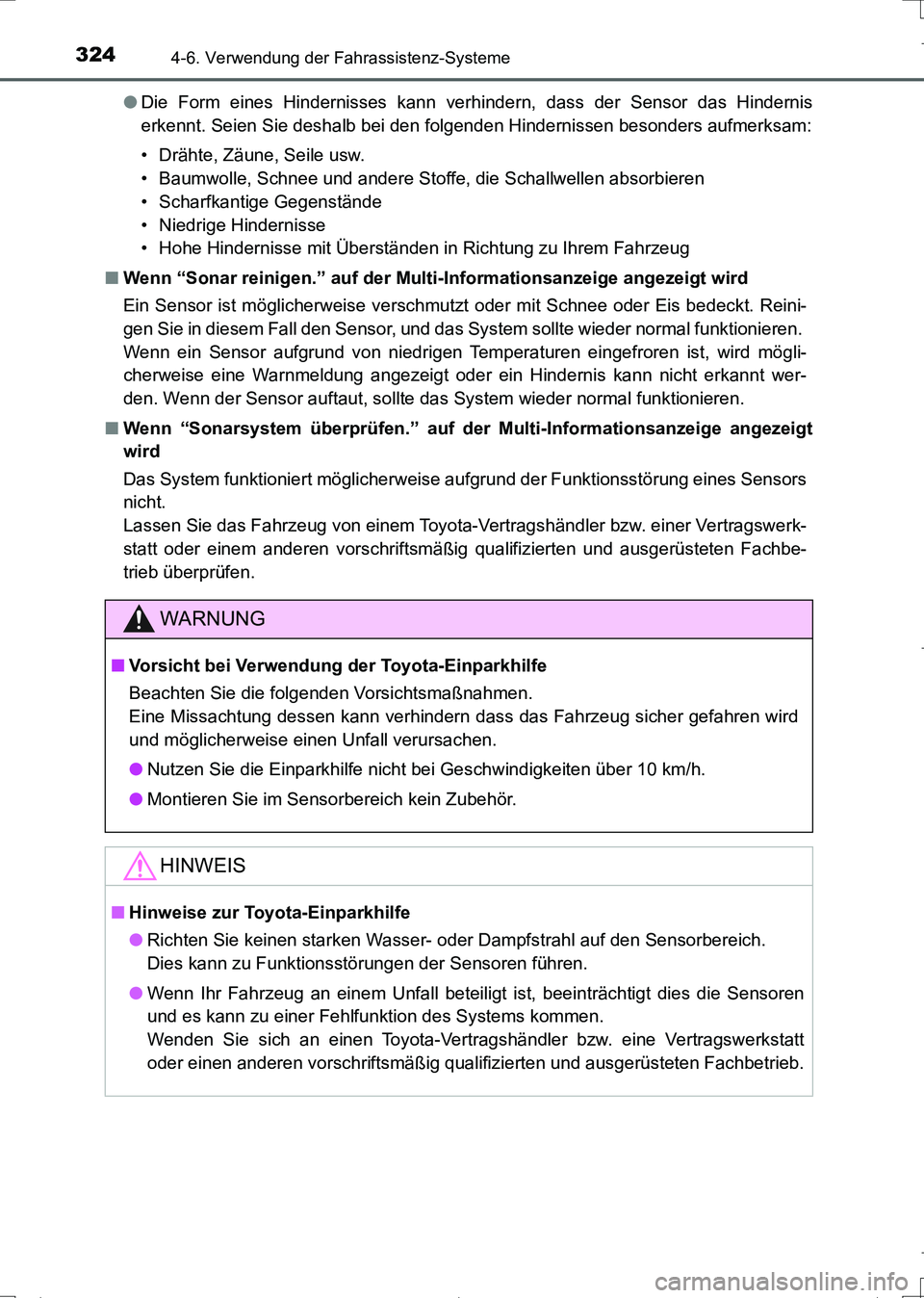

UK_AURIS_Touring_Sports_EM (OM12L15M)●Die Form eines Hindernisses kann verhindern, dass der Sensor das Hindernis
erkennt. Seien Sie deshalb bei den folgenden Hindernissen besonders aufmerksam:
• Drähte, Zäune, Seile usw.
• Baumwolle, Schnee und andere Stoffe, die Schallwellen absorbieren
• Scharfkantige Gegenstände
• Niedrige Hindernisse
• Hohe Hindernisse mit Überständen in Richtung zu Ihrem Fahrzeug
■Wenn “Sonar reinigen.” auf der Multi-Informationsanzeige angezeigt wird
Ein Sensor ist möglicherweise verschmutzt oder mit Schnee oder Eis bedeckt. Reini-
gen Sie in diesem Fall den Sensor, und das System sollte wieder normal funktionieren.
Wenn ein Sensor aufgrund von niedrigen Temperaturen eingefroren ist, wird mögli-
cherweise eine Warnmeldung angezeigt oder ein Hindernis kann nicht erkannt wer-
den. Wenn der Sensor auftaut, sollte das System wieder normal funktionieren.
■Wenn “Sonarsystem überprüfen.” auf der Multi-Informationsanzeige angezeigt
wird
Das System funktioniert möglicherweise aufgrund der Funktionsstörung eines Sensors
nicht.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb überprüfen.
WARNUNG
■Vorsicht bei Verwendung der Toyota-Einparkhilfe
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann verhindern dass das Fahrzeug sicher gefahren wird
und möglicherweise einen Unfall verursachen.
●Nutzen Sie die Einparkhilfe nicht bei Geschwindigkeiten über 10 km/h.
●Montieren Sie im Sensorbereich kein Zubehör.
HINWEIS
■Hinweise zur Toyota-Einparkhilfe
●Richten Sie keinen starken Wasser- oder Dampfstrahl auf den Sensorbereich.
Dies kann zu Funktionsstörungen der Sensoren führen.
●Wenn Ihr Fahrzeug an einem Unfall beteiligt ist, beeinträchtigt dies die Sensoren
und es kann zu einer Fehlfunktion des Systems kommen.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
AURIS Touring Sports_OM_German_OM12L15M.book 324 ページ ２０１６年６月２８日　火曜日　午後７時５３分

3254-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_Touring_Sports_EM (OM12L15M)
Schalter für Simple-IPA
Anzeige
Anzeige

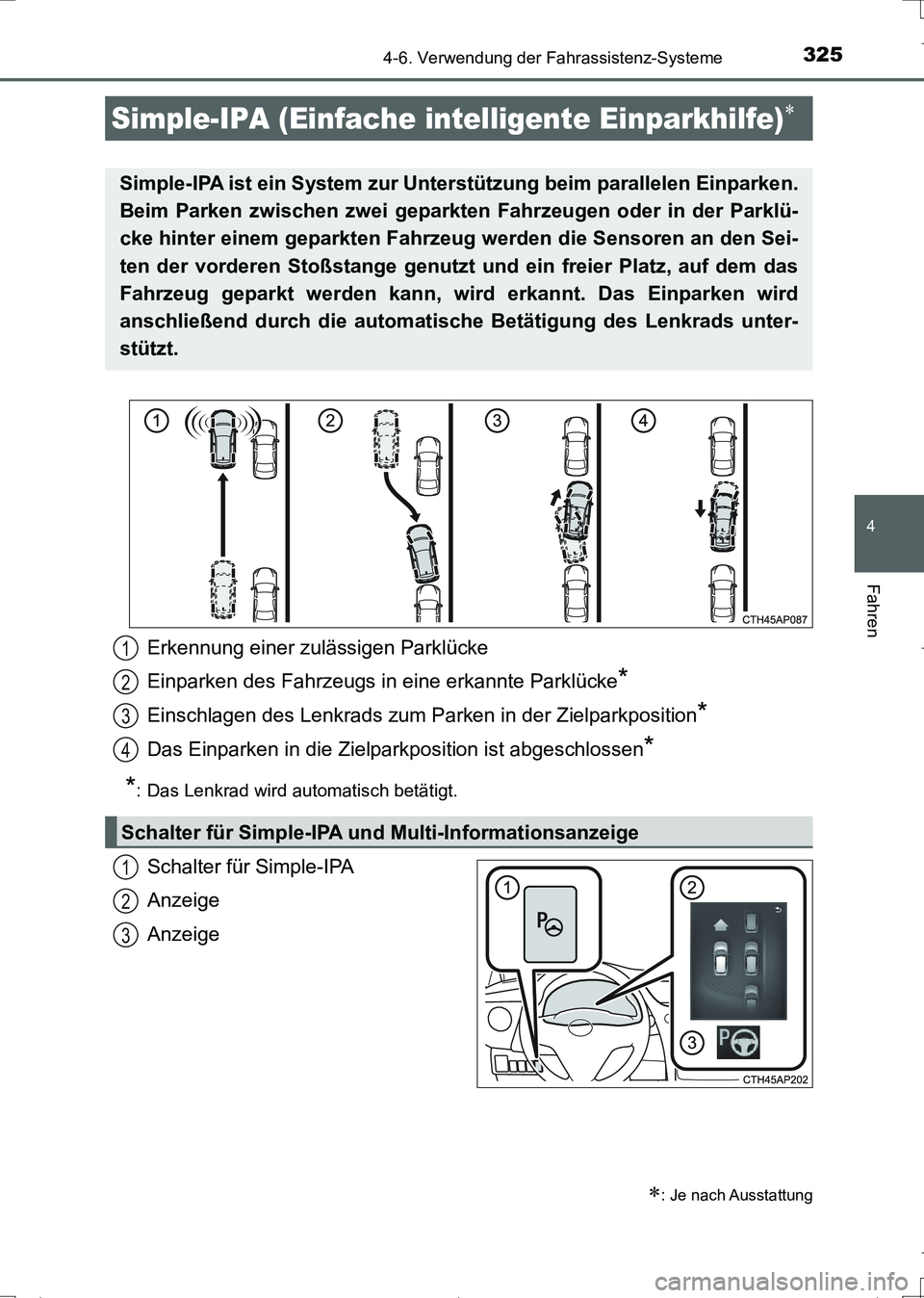

Simple-IPA (Einfache intelligente Einparkhilfe)
: Je nach Ausstattung
Simple-IPA ist ein System zur Unterstützung beim parallelen Einparken.
Beim Parken zwischen zwei geparkten Fahrzeugen oder in der Parklü-
cke hinter einem geparkten Fahrzeug werden die Sensoren an den Sei-
ten der vorderen Stoßstange genutzt und ein freier Platz, auf dem das
Fahrzeug geparkt werden kann, wird erkannt. Das Einparken wird
anschließend durch die automatische Betätigung des Lenkrads unter-
stützt.
Erkennung einer zulässigen Parklücke
Einparken des Fahrzeugs in eine erkannte Parklücke
*
Einschlagen des Lenkrads zum Parken in der Zielparkposition*
Das Einparken in die Zielparkposition ist abgeschlossen*
*
: Das Lenkrad wird automatisch betätigt.
Schalter für Simple-IPA und Multi-Informationsanzeige
1
2
3
4
1
2
3
AURIS Touring Sports_OM_German_OM12L15M.book 325 ページ ２０１６年６月２８日　火曜日　午後７時５３分

3264-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_Touring_Sports_EM (OM12L15M)
Bedienen Sie Simple-IPA gemäß der Multi-Informationsanzeige und dem
Summer.
Das System erkennt Parklücken auf der Beifahrerseite des Fahrzeugs und assis-
tiert beim Einparken in eine erkannte Parklücke.
Beim Einparken in eine Parklücke auf der Fahrerseite des Fahrzeugs bewegen Sie
den Hebel für den Fahrtrichtungsanzeiger, um anzuzeigen, dass Sie zur Fahrer-
seite abbiegen. Lassen Sie den Hebel für den Fahrtrichtungsanzeiger in dieser
Position, bis die automatische Lenkung beginnt.

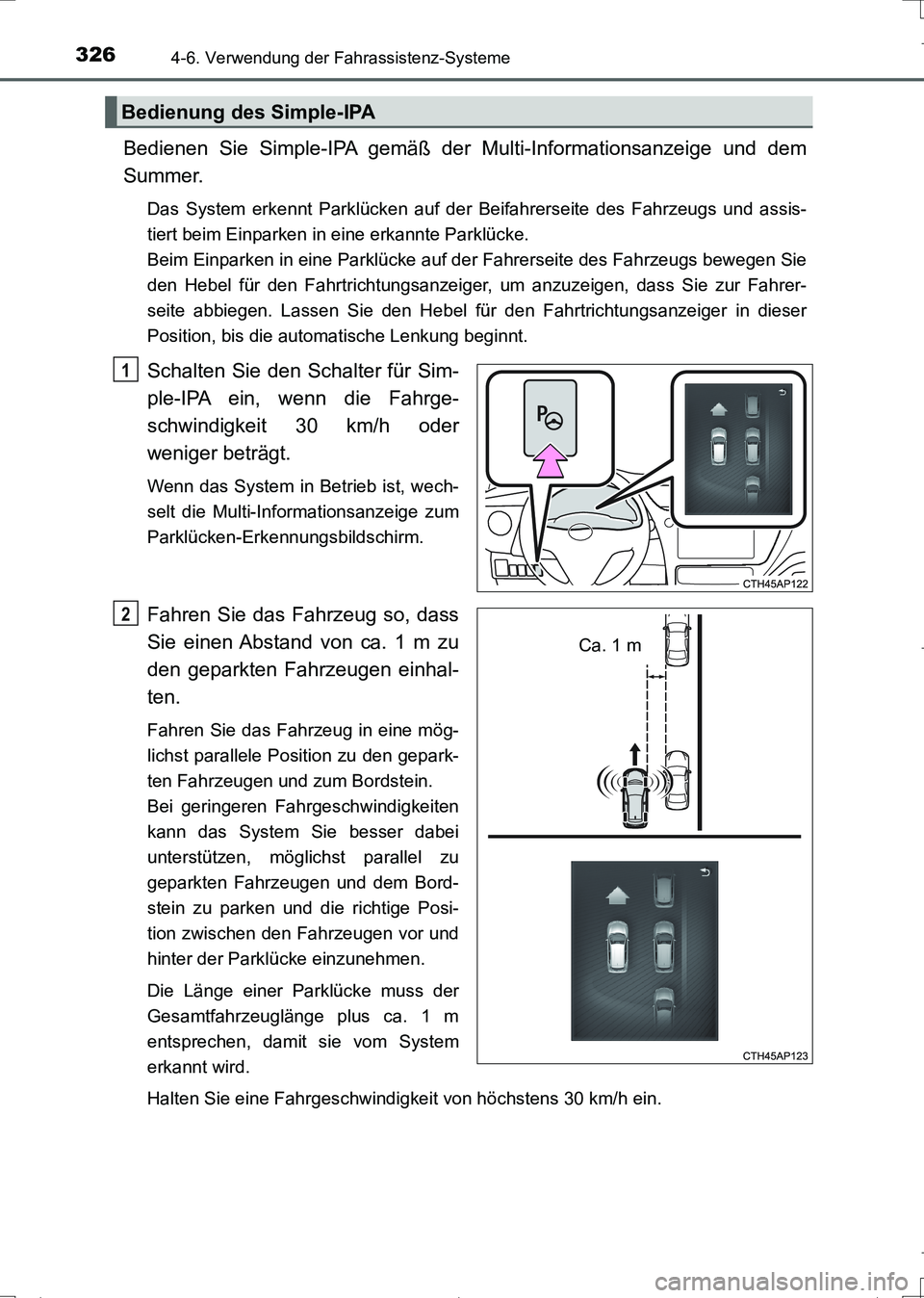

Schalten Sie den Schalter für Sim-
ple-IPA ein, wenn die Fahrge-
schwindigkeit 30 km/h oder
weniger beträgt.
Wenn das System in Betrieb ist, wech-
selt die Multi-Informationsanzeige zum
Parklücken-Erkennungsbildschirm.
Fahren Sie das Fahrzeug so, dass
Sie einen Abstand von ca. 1 m zu
den geparkten Fahrzeugen einhal-
ten.
Fahren Sie das Fahrzeug in eine mög-
lichst parallele Position zu den gepark-
ten Fahrzeugen und zum Bordstein.
Bei geringeren Fahrgeschwindigkeiten
kann das System Sie besser dabei
unterstützen, möglichst parallel zu
geparkten Fahrzeugen und dem Bord-
stein zu parken und die richtige Posi-
tion zwischen den Fahrzeugen vor und
hinter der Parklücke einzunehmen.
Die Länge einer Parklücke muss der
Gesamtfahrzeuglänge plus ca. 1 m
entsprechen, damit sie vom System
erkannt wird.
Halten Sie eine Fahrgeschwindigkeit von höchstens 30 km/h ein.
Bedienung des Simple-IPA
1
Ca. 1 m
2
AURIS Touring Sports_OM_German_OM12L15M.book 326 ページ ２０１６年６月２８日　火曜日　午後７時５３分

3274-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_Touring_Sports_EM (OM12L15M)

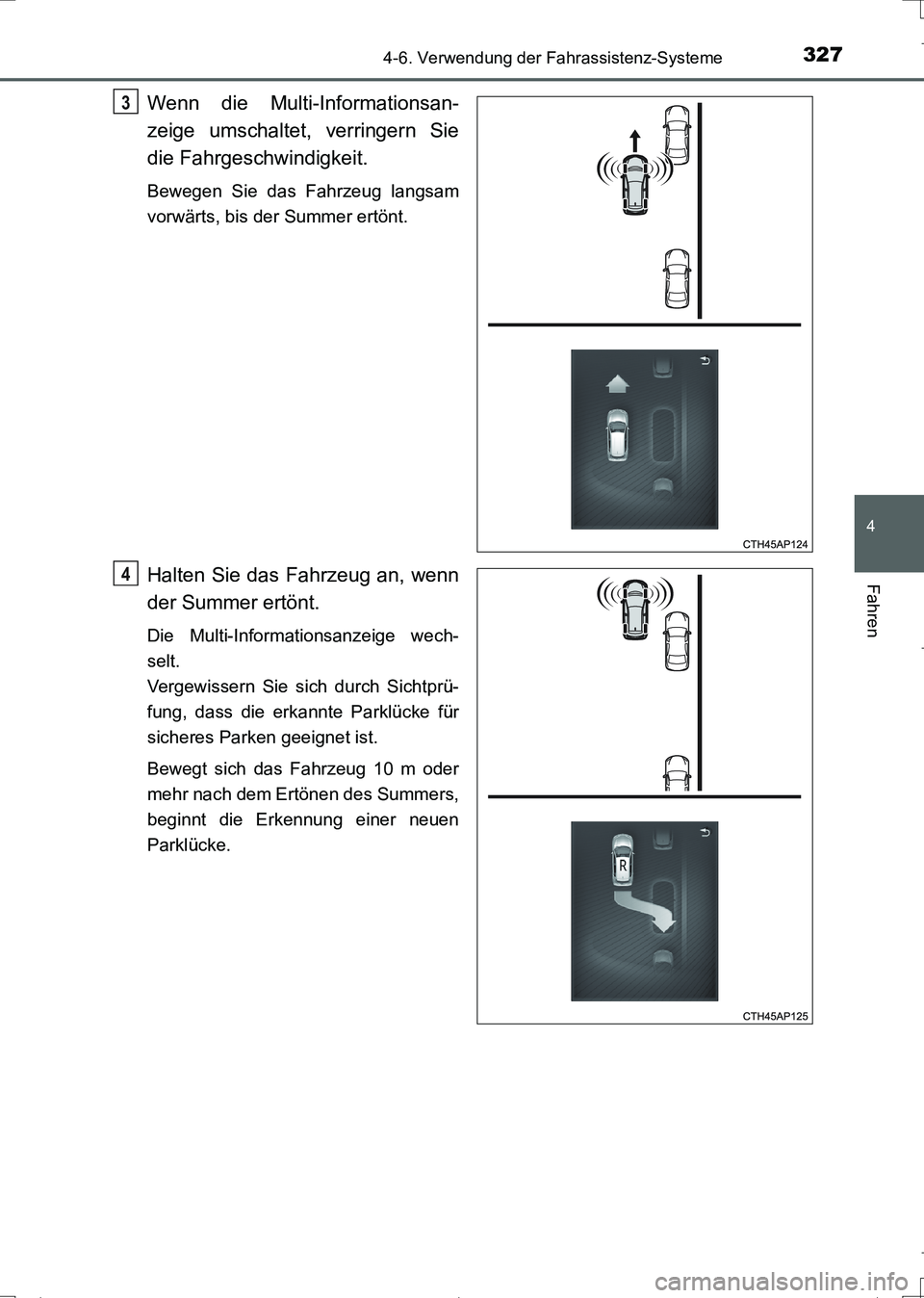

Wenn die Multi-Informationsan-
zeige umschaltet, verringern Sie
die Fahrgeschwindigkeit.
Bewegen Sie das Fahrzeug langsam
vorwärts, bis der Summer ertönt.
Halten Sie das Fahrzeug an, wenn
der Summer ertönt.
Die Multi-Informationsanzeige wech-
selt.
Vergewissern Sie sich durch Sichtprü-
fung, dass die erkannte Parklücke für
sicheres Parken geeignet ist.
Bewegt sich das Fahrzeug 10 m oder
mehr nach dem Ertönen des Summers,
beginnt die Erkennung einer neuen
Parklücke.
3
4
AURIS Touring Sports_OM_German_OM12L15M.book 327 ページ ２０１６年６月２８日　火曜日　午後７時５３分

3284-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_Touring_Sports_EM (OM12L15M)

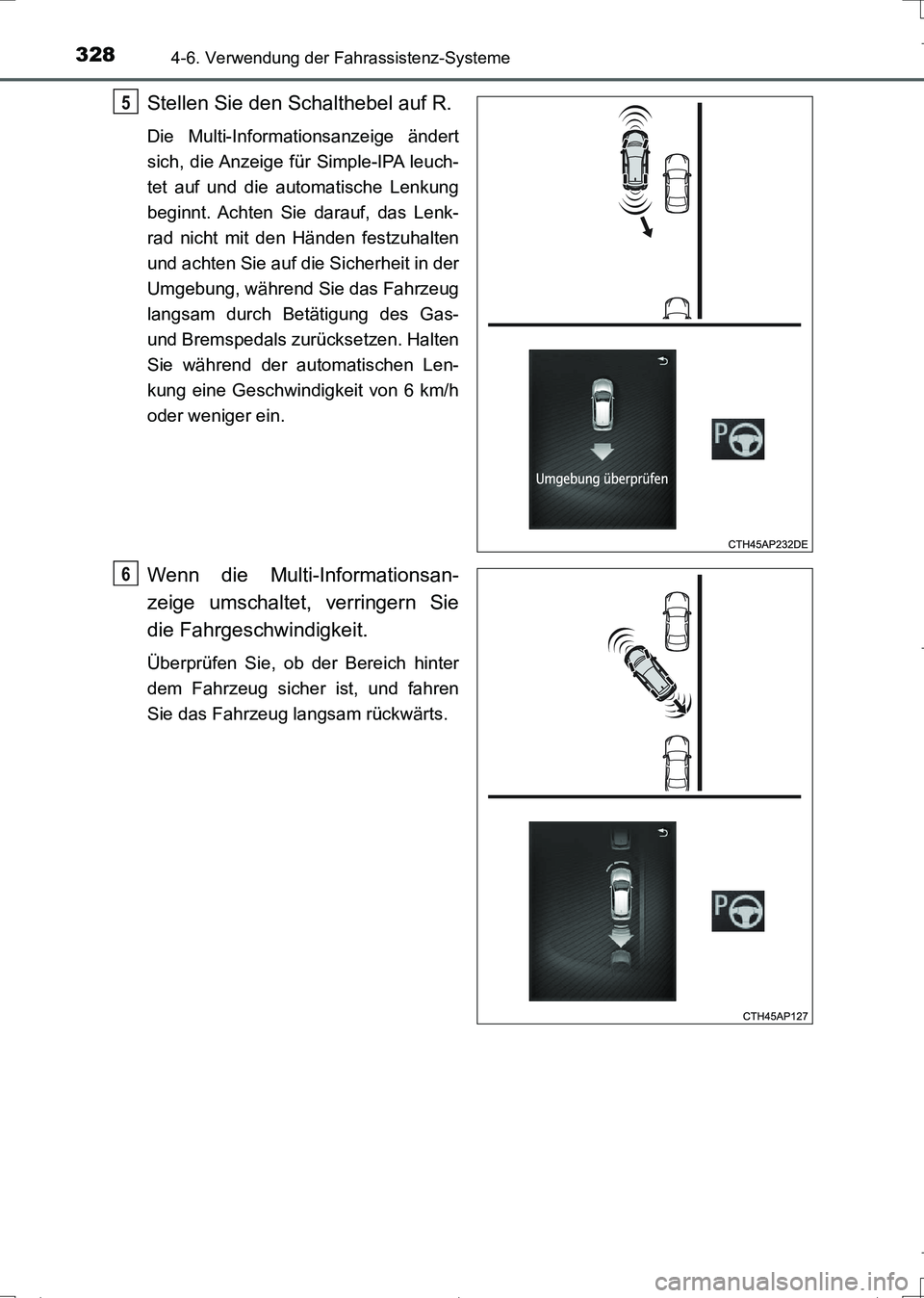

Stellen Sie den Schalthebel auf R.
Die Multi-Informationsanzeige ändert
sich, die Anzeige für Simple-IPA leuch-
tet auf und die automatische Lenkung
beginnt. Achten Sie darauf, das Lenk-
rad nicht mit den Händen festzuhalten
und achten Sie auf die Sicherheit in der
Umgebung, während Sie das Fahrzeug
langsam durch Betätigung des Gas-
und Bremspedals zurücksetzen. Halten
Sie während der automatischen Len-
kung eine Geschwindigkeit von 6 km/h
oder weniger ein.
Wenn die Multi-Informationsan-
zeige umschaltet, verringern Sie
die Fahrgeschwindigkeit.
Überprüfen Sie, ob der Bereich hinter
dem Fahrzeug sicher ist, und fahren
Sie das Fahrzeug langsam rückwärts.
5
6
AURIS Touring Sports_OM_German_OM12L15M.book 328 ページ ２０１６年６月２８日　火曜日　午後７時５３分

3294-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_Touring_Sports_EM (OM12L15M)

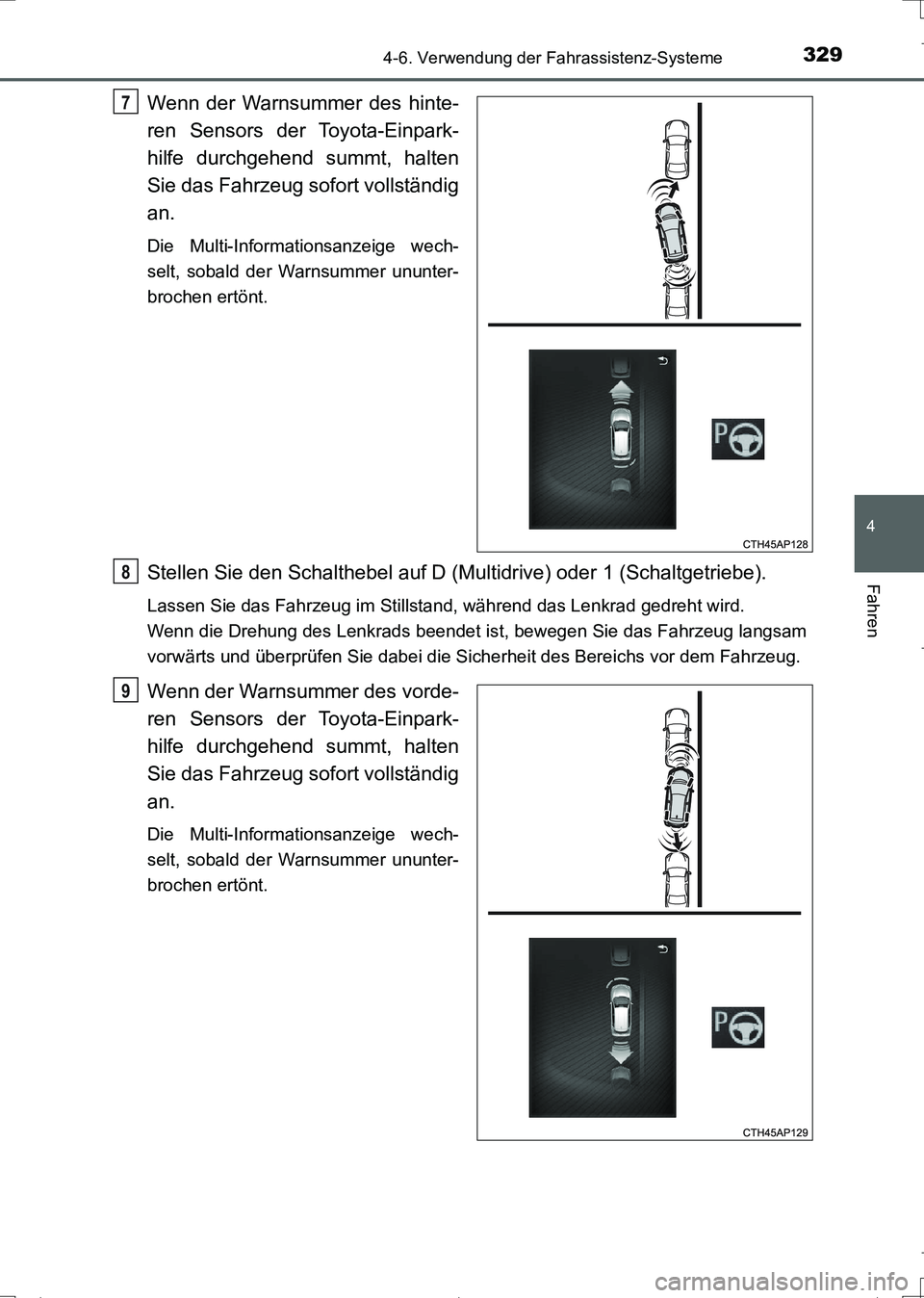

Wenn der Warnsummer des hinte-
ren Sensors der Toyota-Einpark-
hilfe durchgehend summt, halten
Sie das Fahrzeug sofort vollständig
an.
Die Multi-Informationsanzeige wech-
selt, sobald der Warnsummer ununter-
brochen ertönt.
Stellen Sie den Schalthebel auf D (Multidrive) oder 1 (Schaltgetriebe).
Lassen Sie das Fahrzeug im Stillstand, während das Lenkrad gedreht wird.
Wenn die Drehung des Lenkrads beendet ist, bewegen Sie das Fahrzeug langsam
vorwärts und überprüfen Sie dabei die Sicherheit des Bereichs vor dem Fahrzeug.
Wenn der Warnsummer des vorde-
ren Sensors der Toyota-Einpark-
hilfe durchgehend summt, halten
Sie das Fahrzeug sofort vollständig
an.
Die Multi-Informationsanzeige wech-
selt, sobald der Warnsummer ununter-
brochen ertönt.
7
8
9
AURIS Touring Sports_OM_German_OM12L15M.book 329 ページ ２０１６年６月２８日　火曜日　午後７時５３分

3304-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_Touring_Sports_EM (OM12L15M)

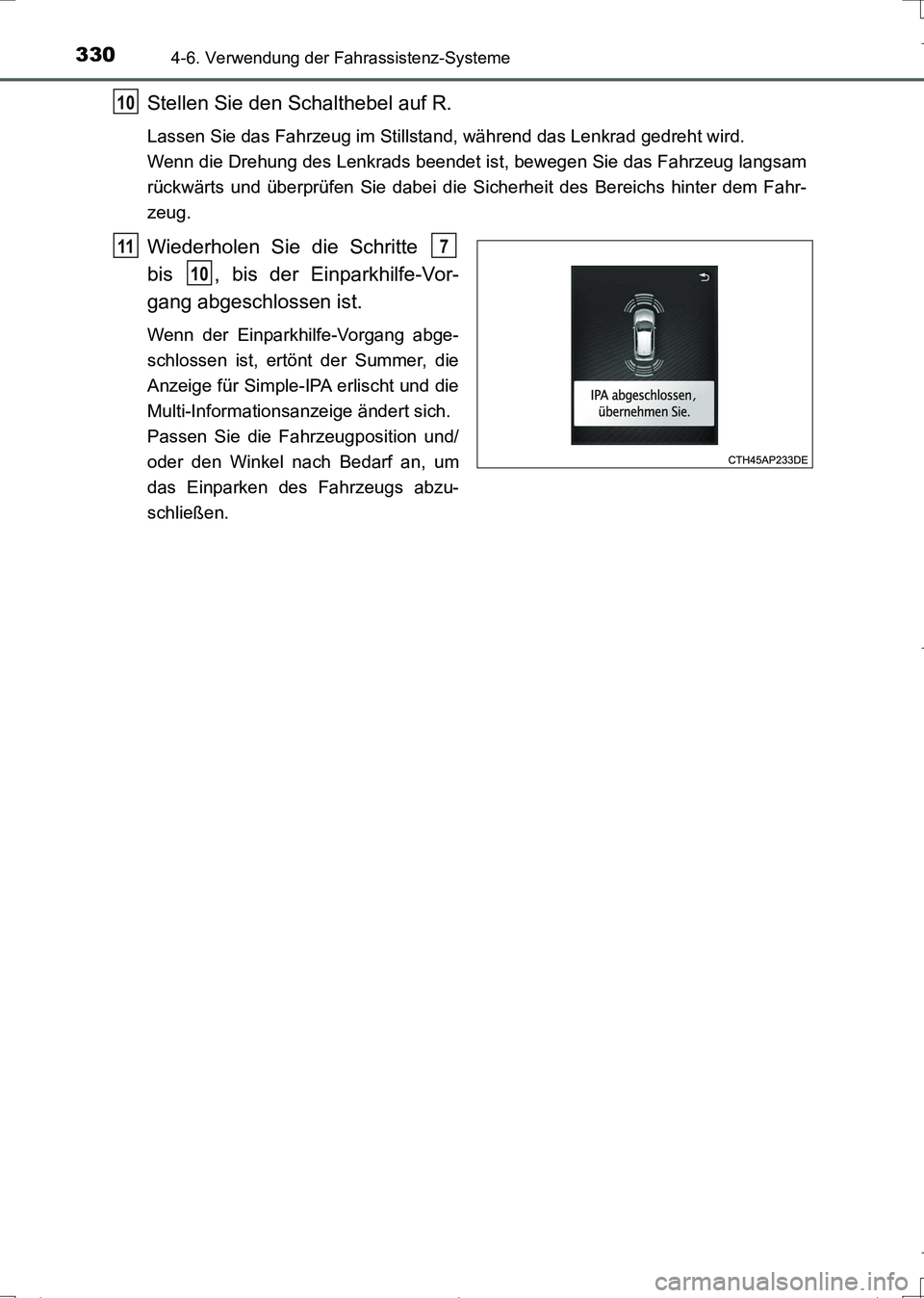

Stellen Sie den Schalthebel auf R.
Lassen Sie das Fahrzeug im Stillstand, während das Lenkrad gedreht wird.
Wenn die Drehung des Lenkrads beendet ist, bewegen Sie das Fahrzeug langsam
rückwärts und überprüfen Sie dabei die Sicherheit des Bereichs hinter dem Fahr-
zeug.
Wiederholen Sie die Schritte
bis , bis der Einparkhilfe-Vor-
gang abgeschlossen ist.
Wenn der Einparkhilfe-Vorgang abge-
schlossen ist, ertönt der Summer, die
Anzeige für Simple-IPA erlischt und die
Multi-Informationsanzeige ändert sich.
Passen Sie die Fahrzeugposition und/
oder den Winkel nach Bedarf an, um
das Einparken des Fahrzeugs abzu-
schließen.
10
117
