TOYOTA AURIS TOURING SPORTS 2017 Betriebsanleitungen (in German)

4817-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12L15M)
◆Vo r n
◆Hinten
Ty p A
Ty p B

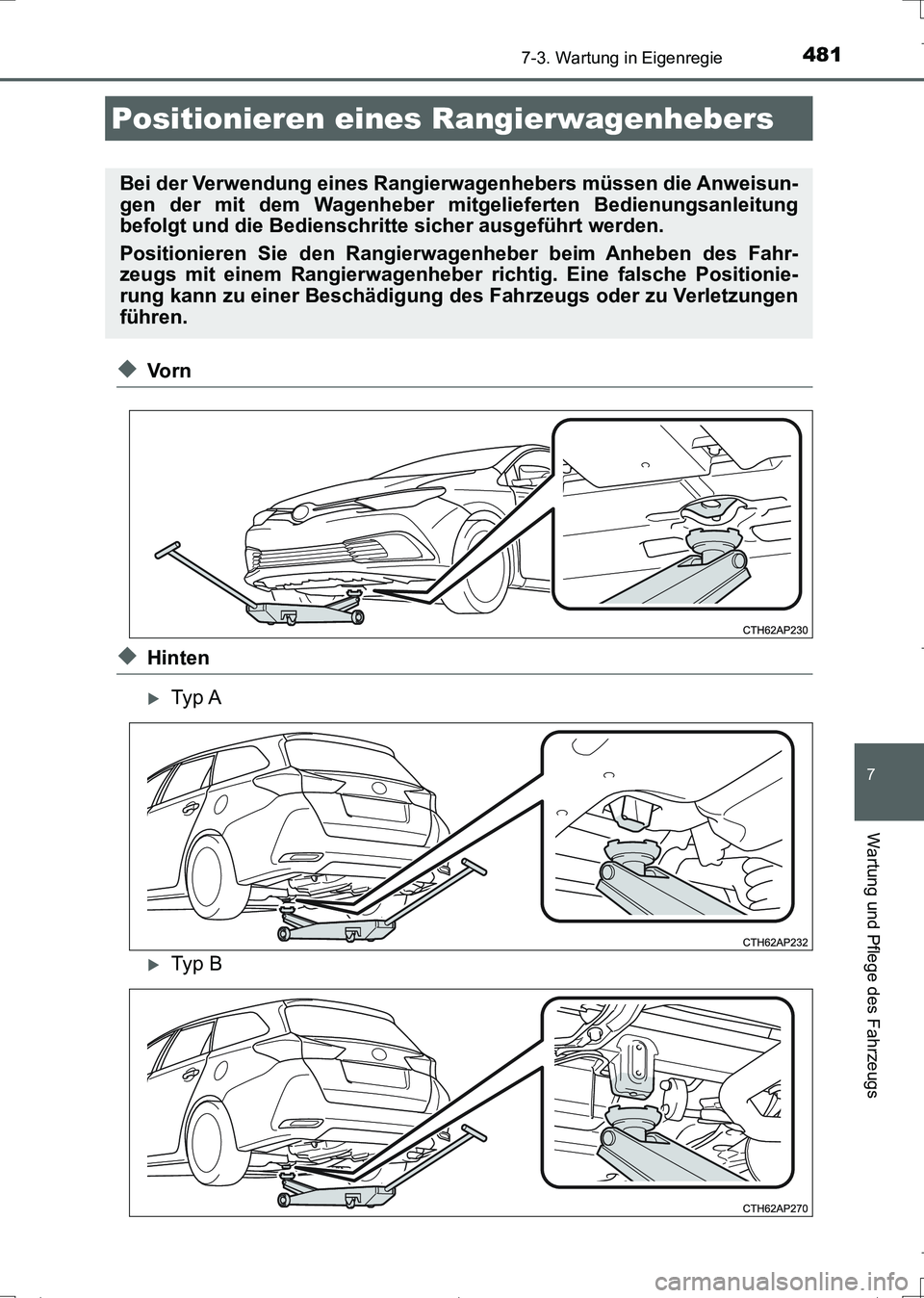

Positionieren eines Rangierwagenhebers
Bei der Verwendung eines Rangierwagenhebers müssen die Anweisun-
gen der mit dem Wagenheber mitgelieferten Bedienungsanleitung
befolgt und die Bedienschritte sicher ausgeführt werden.
Positionieren Sie den Rangierwagenheber beim Anheben des Fahr-
zeugs mit einem Rangierwagenheber richtig. Eine falsche Positionie-
rung kann zu einer Beschädigung des Fahrzeugs oder zu Verletzungen
führen.
AURIS Touring Sports_OM_German_OM12L15M.book 481 ページ ２０１６年６月２８日　火曜日　午後７時５３分

4827-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12L15M)■

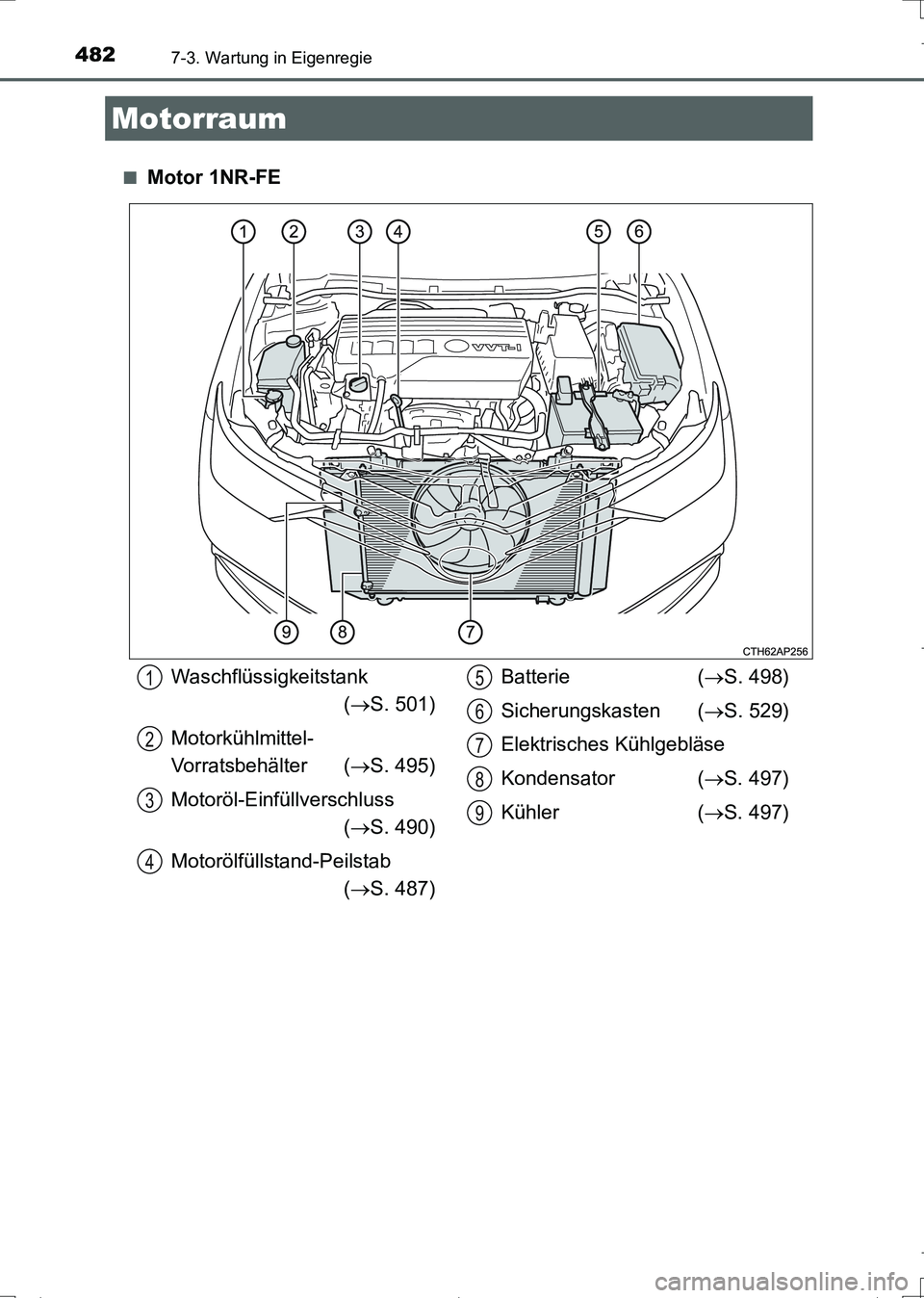

Motor 1NR-FE
Motorraum
Waschflüssigkeitstank
(S. 501)
Motorkühlmittel-
Vorratsbehälter (S. 495)
Motoröl-Einfüllverschluss
(S. 490)
Motorölfüllstand-Peilstab
(S. 487)Batterie (S. 498)
Sicherungskasten (S. 529)
Elektrisches Kühlgebläse
Kondensator (S. 497)
Kühler (S. 497)1
2
3
4
5
6
7
8
9
AURIS Touring Sports_OM_German_OM12L15M.book 482 ページ ２０１６年６月２８日　火曜日　午後７時５３分

4837-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12L15M)■

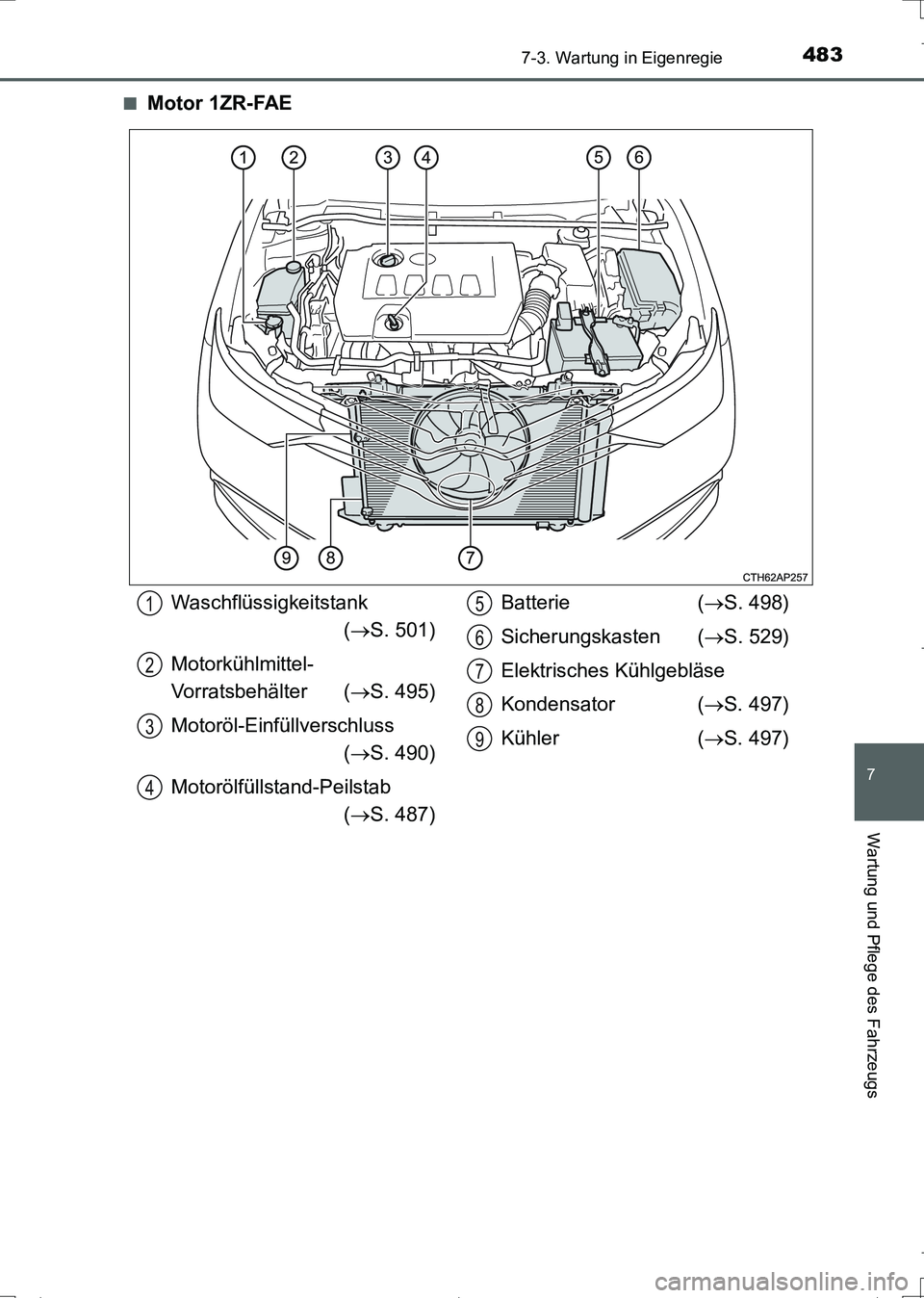

Motor 1ZR-FAE
Waschflüssigkeitstank
(S. 501)
Motorkühlmittel-
Vorratsbehälter (S. 495)
Motoröl-Einfüllverschluss
(S. 490)
Motorölfüllstand-Peilstab
(S. 487)Batterie (S. 498)
Sicherungskasten (S. 529)
Elektrisches Kühlgebläse
Kondensator (S. 497)
Kühler (S. 497)1
2
3
4
5
6
7
8
9
AURIS Touring Sports_OM_German_OM12L15M.book 483 ページ ２０１６年６月２８日　火曜日　午後７時５３分

4847-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12L15M)■
Motor 8NR-FTS
Motorkühlmittel-
Vorratsbehälter (S. 495)
Kühlmittel-Vorratsbehälter
für Ladeluftkühler (S. 496)
Motoröl-Einfüllverschluss
(S. 490)
Motorölfüllstand-Peilstab
(S. 487)Batterie (S. 498)
Sicherungskasten (S. 529)
Kühler (S. 497)
Kondensator (S. 497)
Elektrische Kühlgebläse
Ladeluftkühler
Waschflüssigkeitstank(S. 501)1
2
3
4
5
6
7
8
9
10
11
AURIS Touring Sports_OM_German_OM12L15M.book 484 ページ ２０１６年６月２８日　火曜日　午後７時５３分

4857-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12L15M)■
Motor 1ND-TV
Waschflüssigkeitstank
(S. 501)
Motorkühlmittel-
Vorratsbehälter (S. 495)
Motoröl-Einfüllverschluss
(S. 490)
Motorölfüllstand-Peilstab
(S. 487)Kraftstofffilter (S. 502)
Batterie (S. 498)
Sicherungskasten (S. 529)
Kühler (S. 497)
Elektrisches Kühlgebläse
Kondensator (S. 497)
Ladeluftkühler (S. 497)1
2
3
4
5
6
7
8
9
10
11
AURIS Touring Sports_OM_German_OM12L15M.book 485 ページ ２０１６年６月２８日　火曜日　午後７時５３分

4867-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12L15M)■

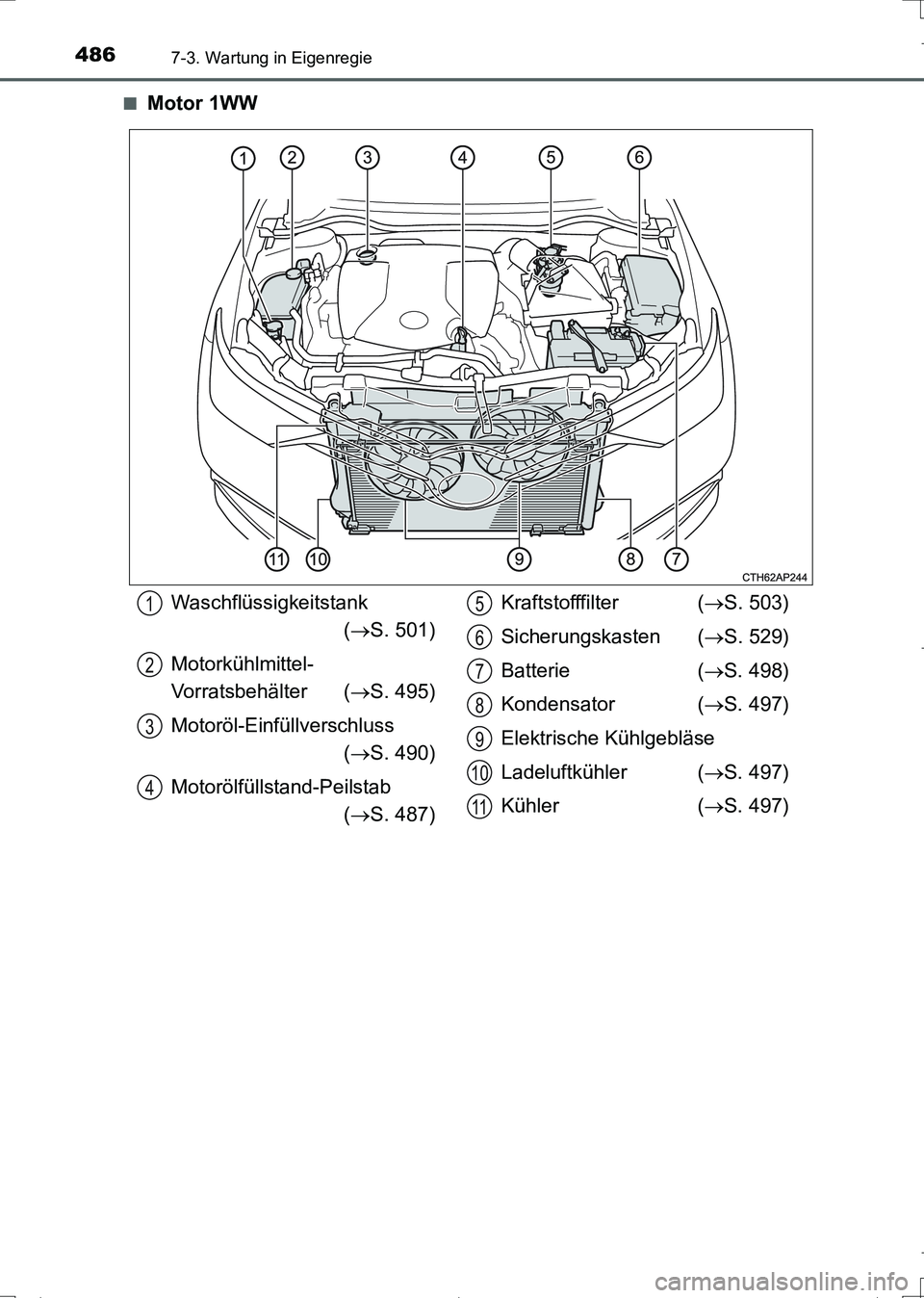

Motor 1WW
Waschflüssigkeitstank
(S. 501)
Motorkühlmittel-
Vorratsbehälter (S. 495)
Motoröl-Einfüllverschluss
(S. 490)
Motorölfüllstand-Peilstab
(S. 487)Kraftstofffilter (S. 503)
Sicherungskasten (S. 529)
Batterie (S. 498)
Kondensator (S. 497)
Elektrische Kühlgebläse
Ladeluftkühler (S. 497)
Kühler (S. 497)1
2
3
4
5
6
7
8
9
10
11
AURIS Touring Sports_OM_German_OM12L15M.book 486 ページ ２０１６年６月２８日　火曜日　午後７時５３分

4877-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12L15M)

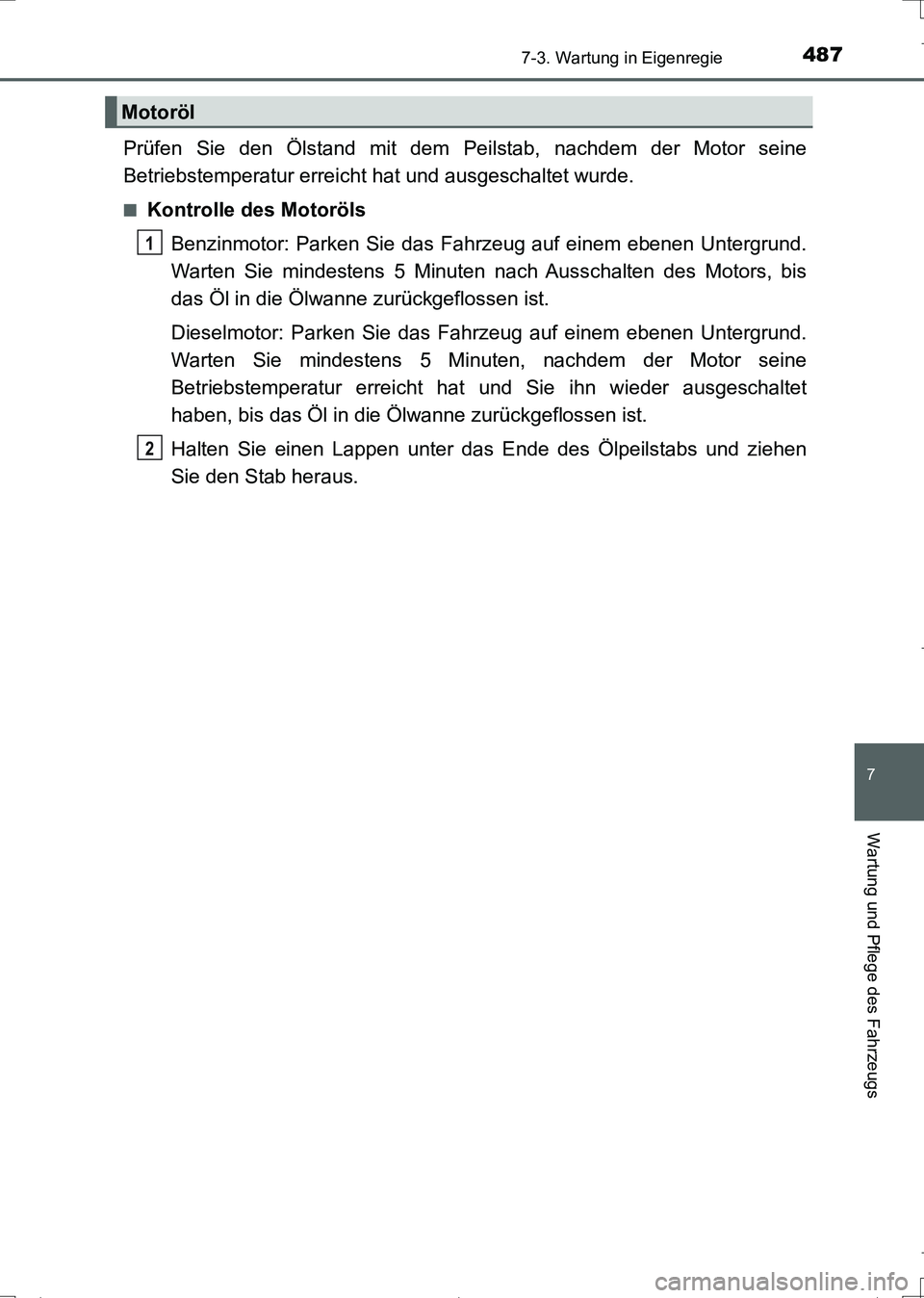

Prüfen Sie den Ölstand mit dem Peilstab, nachdem der Motor seine
Betriebstemperatur erreicht hat und ausgeschaltet wurde.
■Kontrolle des Motoröls
Benzinmotor: Parken Sie das Fahrzeug auf einem ebenen Untergrund.
Warten Sie mindestens 5 Minuten nach Ausschalten des Motors, bis
das Öl in die Ölwanne zurückgeflossen ist.
Dieselmotor: Parken Sie das Fahrzeug auf einem ebenen Untergrund.
Warten Sie mindestens 5 Minuten, nachdem der Motor seine
Betriebstemperatur erreicht hat und Sie ihn wieder ausgeschaltet
haben, bis das Öl in die Ölwanne zurückgeflossen ist.
Halten Sie einen Lappen unter das Ende des Ölpeilstabs und ziehen
Sie den Stab heraus.
Motoröl
1
2
AURIS Touring Sports_OM_German_OM12L15M.book 487 ページ ２０１６年６月２８日　火曜日　午後７時５３分

4887-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12L15M)
Motor 1NR-FEMotor 1ZR-FAE
Motor 8NR-FTSMotor 1ND-TV
Motor 1WW
AURIS Touring Sports_OM_German_OM12L15M.book 488 ページ ２０１６年６月２８日　火曜日　午後７時５３分

4897-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12L15M)

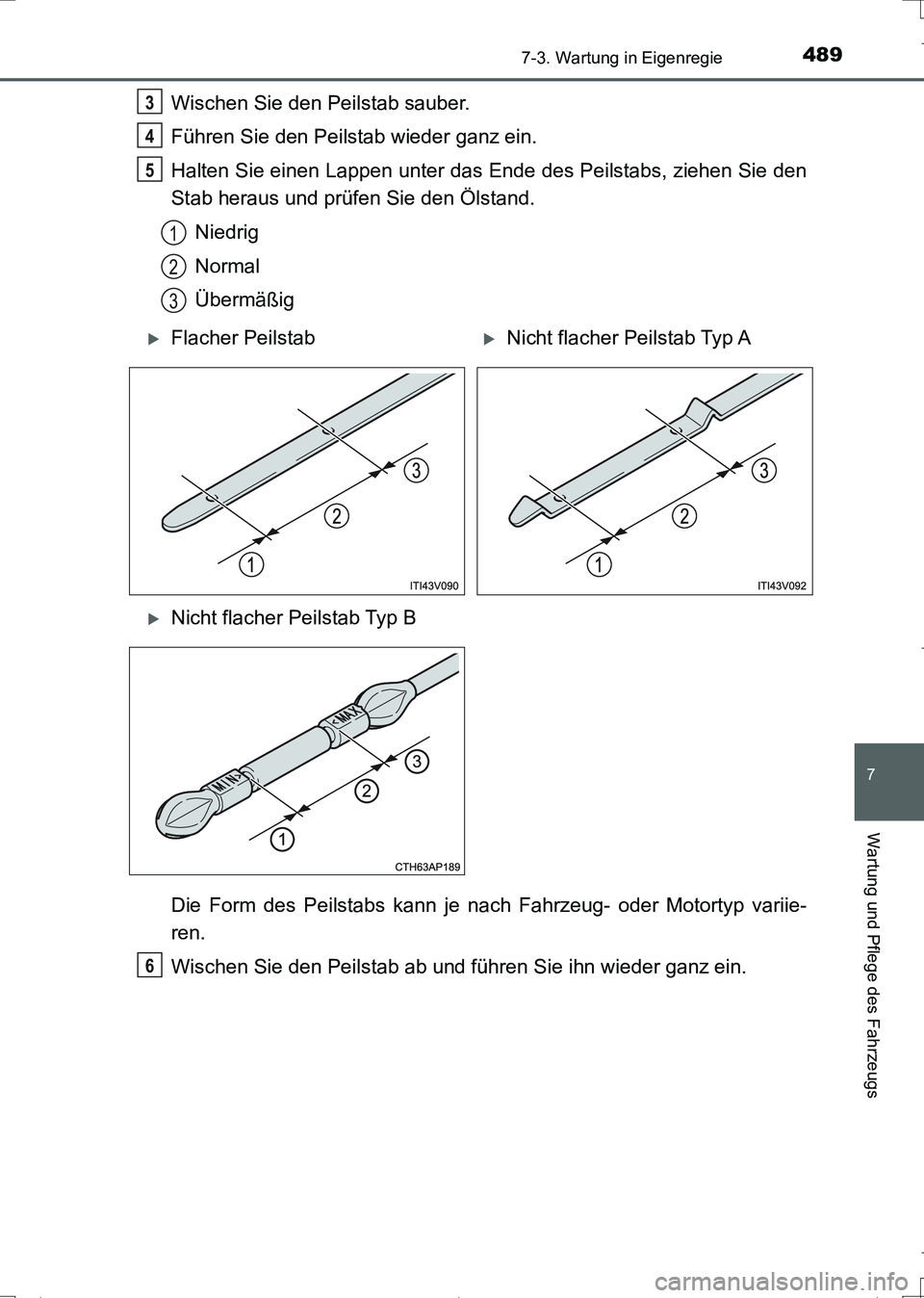

Wischen Sie den Peilstab sauber.
Führen Sie den Peilstab wieder ganz ein.
Halten Sie einen Lappen unter das Ende des Peilstabs, ziehen Sie den
Stab heraus und prüfen Sie den Ölstand.
Niedrig
Normal
Übermäßig
Die Form des Peilstabs kann je nach Fahrzeug- oder Motortyp variie-
ren.
Wischen Sie den Peilstab ab und führen Sie ihn wieder ganz ein.3
4
5
1
2
3
Flacher PeilstabNicht flacher Peilstab Typ A
Nicht flacher Peilstab Typ B
6
AURIS Touring Sports_OM_German_OM12L15M.book 489 ページ ２０１６年６月２８日　火曜日　午後７時５３分

4907-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12L15M)■

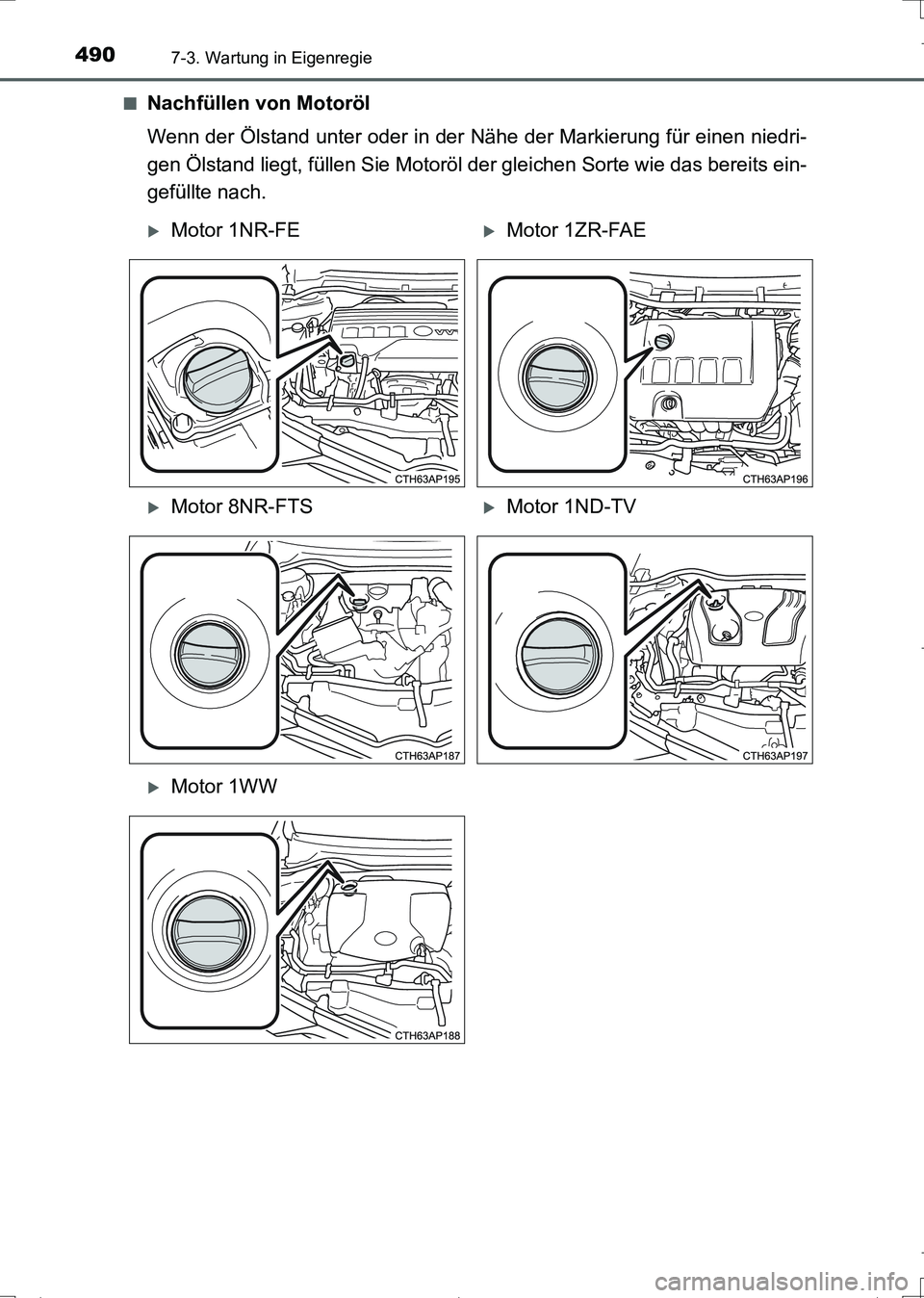

Nachfüllen von Motoröl
Wenn der Ölstand unter oder in der Nähe der Markierung für einen niedri-
gen Ölstand liegt, füllen Sie Motoröl der gleichen Sorte wie das bereits ein-
gefüllte nach.
Motor 1NR-FEMotor 1ZR-FAE
Motor 8NR-FTSMotor 1ND-TV
Motor 1WW
