TOYOTA AURIS TOURING SPORTS 2017 Betriebsanleitungen (in German)

641
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12L15M)

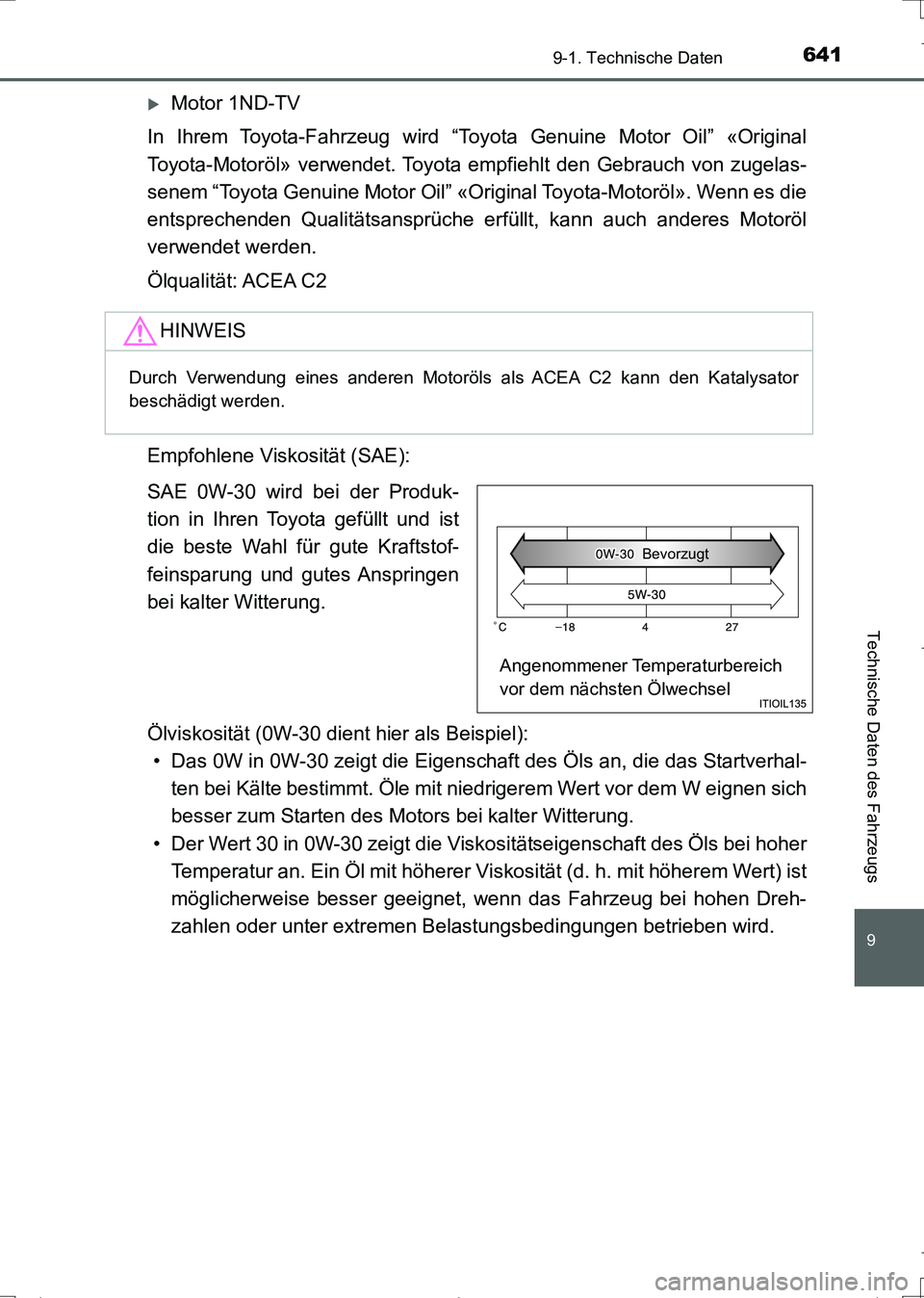

Motor 1ND-TV
In Ihrem Toyota-Fahrzeug wird “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von zugelas-
senem “Toyota Genuine Motor Oil” «Original Toyota-Motoröl». Wenn es die
entsprechenden Qualitätsansprüche erfüllt, kann auch anderes Motoröl
verwendet werden.
Ölqualität: ACEA C2
Empfohlene Viskosität (SAE):
SAE 0W-30 wird bei der Produk-
tion in Ihren Toyota gefüllt und ist
die beste Wahl für gute Kraftstof-
feinsparung und gutes Anspringen
bei kalter Witterung.
Ölviskosität (0W-30 dient hier als Beispiel):
• Das 0W in 0W-30 zeigt die Eigenschaft des Öls an, die das Startverhal-
ten bei Kälte bestimmt. Öle mit niedrigerem Wert vor dem W eignen sich
besser zum Starten des Motors bei kalter Witterung.
• Der Wert 30 in 0W-30 zeigt die Viskositätseigenschaft des Öls bei hoher
Temperatur an. Ein Öl mit höherer Viskosität (d. h. mit höherem Wert) ist
möglicherweise besser geeignet, wenn das Fahrzeug bei hohen Dreh-
zahlen oder unter extremen Belastungsbedingungen betrieben wird.
HINWEIS
Durch Verwendung eines anderen Motoröls als ACEA C2 kann den Katalysator
beschädigt werden.
Angenommener Temperaturbereich
vor dem nächsten Ölwechsel
Bevorzugt
AURIS Touring Sports_OM_German_OM12L15M.book 641 ページ ２０１６年６月２８日　火曜日　午後７時５３分

6429-1. Technische Daten
UK_AURIS_Touring_Sports_EM (OM12L15M)

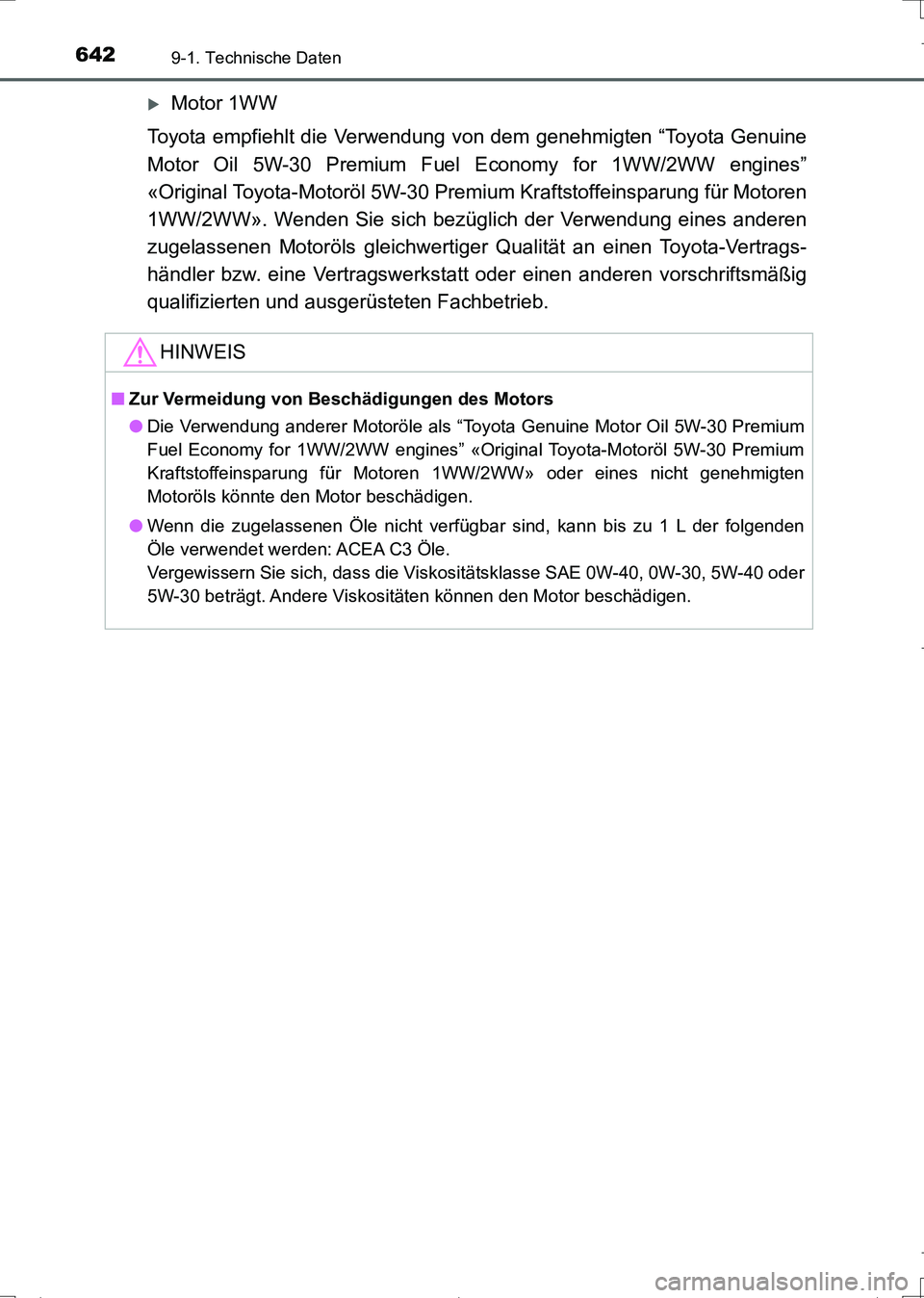

Motor 1WW
Toyota empfiehlt die Verwendung von dem genehmigten “Toyota Genuine
Motor Oil 5W-30 Premium Fuel Economy for 1WW/2WW engines”
«Original Toyota-Motoröl 5W-30 Premium Kraftstoffeinsparung für Motoren
1WW/2WW». Wenden Sie sich bezüglich der Verwendung eines anderen
zugelassenen Motoröls gleichwertiger Qualität an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
HINWEIS
■Zur Vermeidung von Beschädigungen des Motors
●Die Verwendung anderer Motoröle als “Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engines” «Original Toyota-Motoröl 5W-30 Premium
Kraftstoffeinsparung für Motoren 1WW/2WW» oder eines nicht genehmigten
Motoröls könnte den Motor beschädigen.
●Wenn die zugelassenen Öle nicht verfügbar sind, kann bis zu 1 L der folgenden
Öle verwendet werden: ACEA C3 Öle.
Vergewissern Sie sich, dass die Viskositätsklasse SAE 0W-40, 0W-30, 5W-40 oder
5W-30 beträgt. Andere Viskositäten können den Motor beschädigen.
AURIS Touring Sports_OM_German_OM12L15M.book 642 ページ ２０１６年６月２８日　火曜日　午後７時５３分

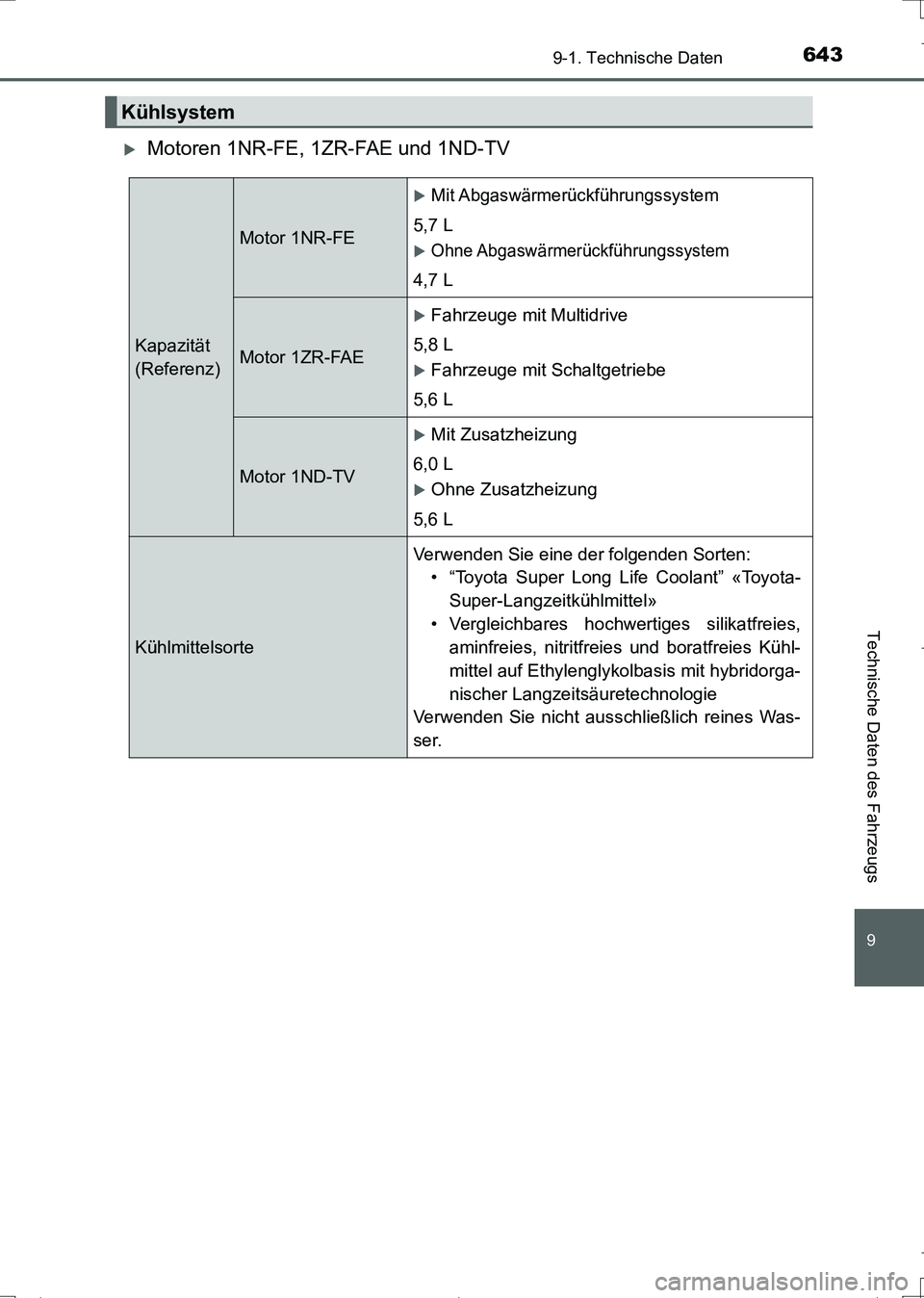

643
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12L15M)
Motoren 1NR-FE, 1ZR-FAE und 1ND-TV
Kühlsystem
Kapazität
(Referenz)
Motor 1NR-FE
Mit Abgaswärmerückführungssystem
5,7 L
Ohne Abgaswärmerückführungssystem
4,7 L
Motor 1ZR-FAE
Fahrzeuge mit Multidrive
5,8 L
Fahrzeuge mit Schaltgetriebe
5,6 L
Motor 1ND-TV
Mit Zusatzheizung
6,0 L
Ohne Zusatzheizung
5,6 L
KühlmittelsorteVerwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-
Super-Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies,
aminfreies, nitritfreies und boratfreies Kühl-
mittel auf Ethylenglykolbasis mit hybridorga-
nischer Langzeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Was-
ser.
AURIS Touring Sports_OM_German_OM12L15M.book 643 ページ ２０１６年６月２８日　火曜日　午後７時５３分

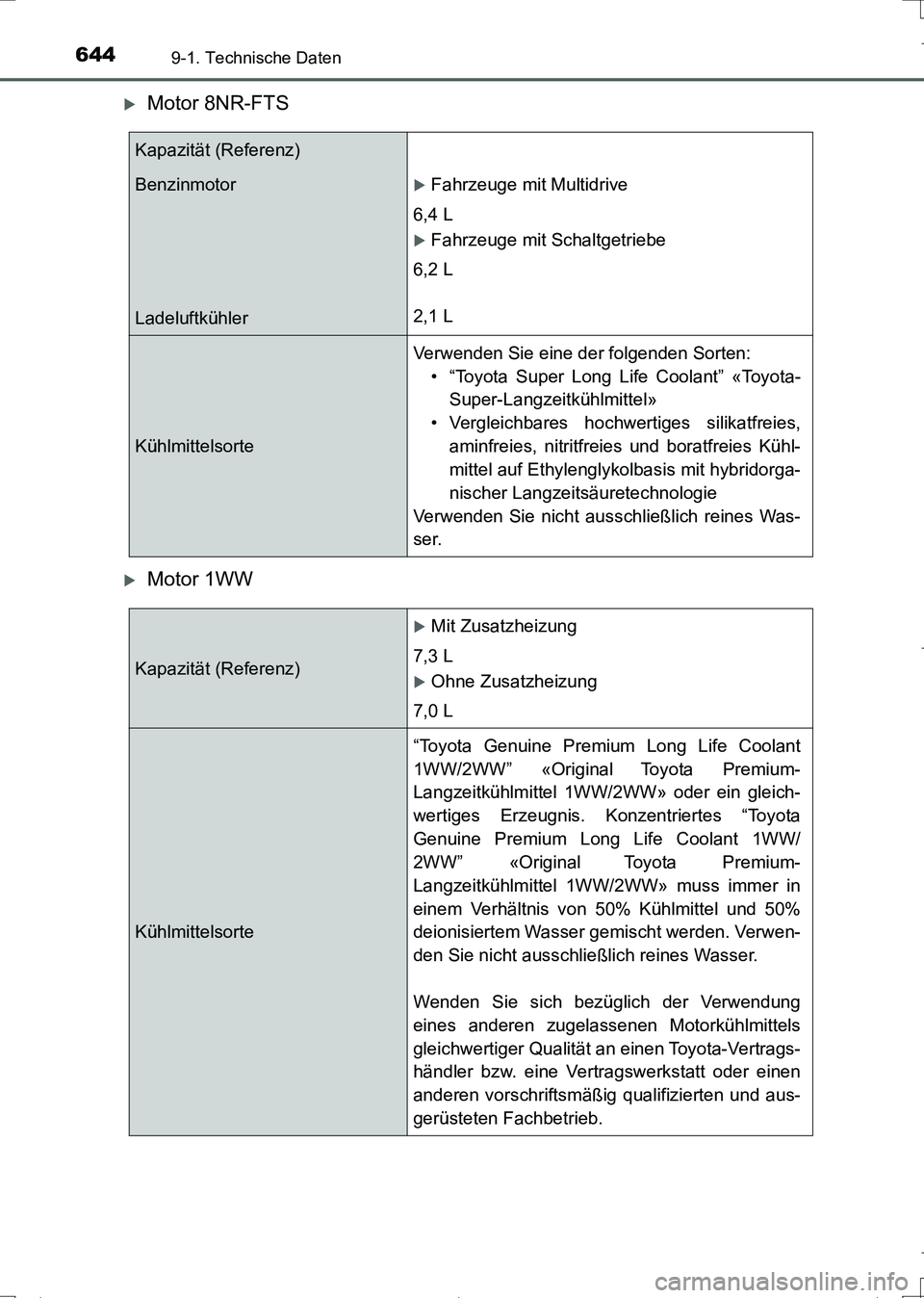

6449-1. Technische Daten
UK_AURIS_Touring_Sports_EM (OM12L15M)
Motor 8NR-FTS
Motor 1WW
Kapazität (Referenz)
Benzinmotor
LadeluftkühlerFahrzeuge mit Multidrive
6,4 L
Fahrzeuge mit Schaltgetriebe
6,2 L
2,1 L
KühlmittelsorteVerwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-
Super-Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies,
aminfreies, nitritfreies und boratfreies Kühl-
mittel auf Ethylenglykolbasis mit hybridorga-
nischer Langzeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Was-
ser.
Kapazität (Referenz)
Mit Zusatzheizung
7,3 L
Ohne Zusatzheizung
7,0 L
Kühlmittelsorte“Toyota Genuine Premium Long Life Coolant
1WW/2WW” «Original Toyota Premium-
Langzeitkühlmittel 1WW/2WW» oder ein gleich-
wertiges Erzeugnis. Konzentriertes “Toyota
Genuine Premium Long Life Coolant 1WW/
2WW” «Original Toyota Premium-
Langzeitkühlmittel 1WW/2WW» muss immer in
einem Verhältnis von 50% Kühlmittel und 50%
deionisiertem Wasser gemischt werden. Verwen-
den Sie nicht ausschließlich reines Wasser.
Wenden Sie sich bezüglich der Verwendung
eines anderen zugelassenen Motorkühlmittels
gleichwertiger Qualität an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb.
AURIS Touring Sports_OM_German_OM12L15M.book 644 ページ ２０１６年６月２８日　火曜日　午後７時５３分

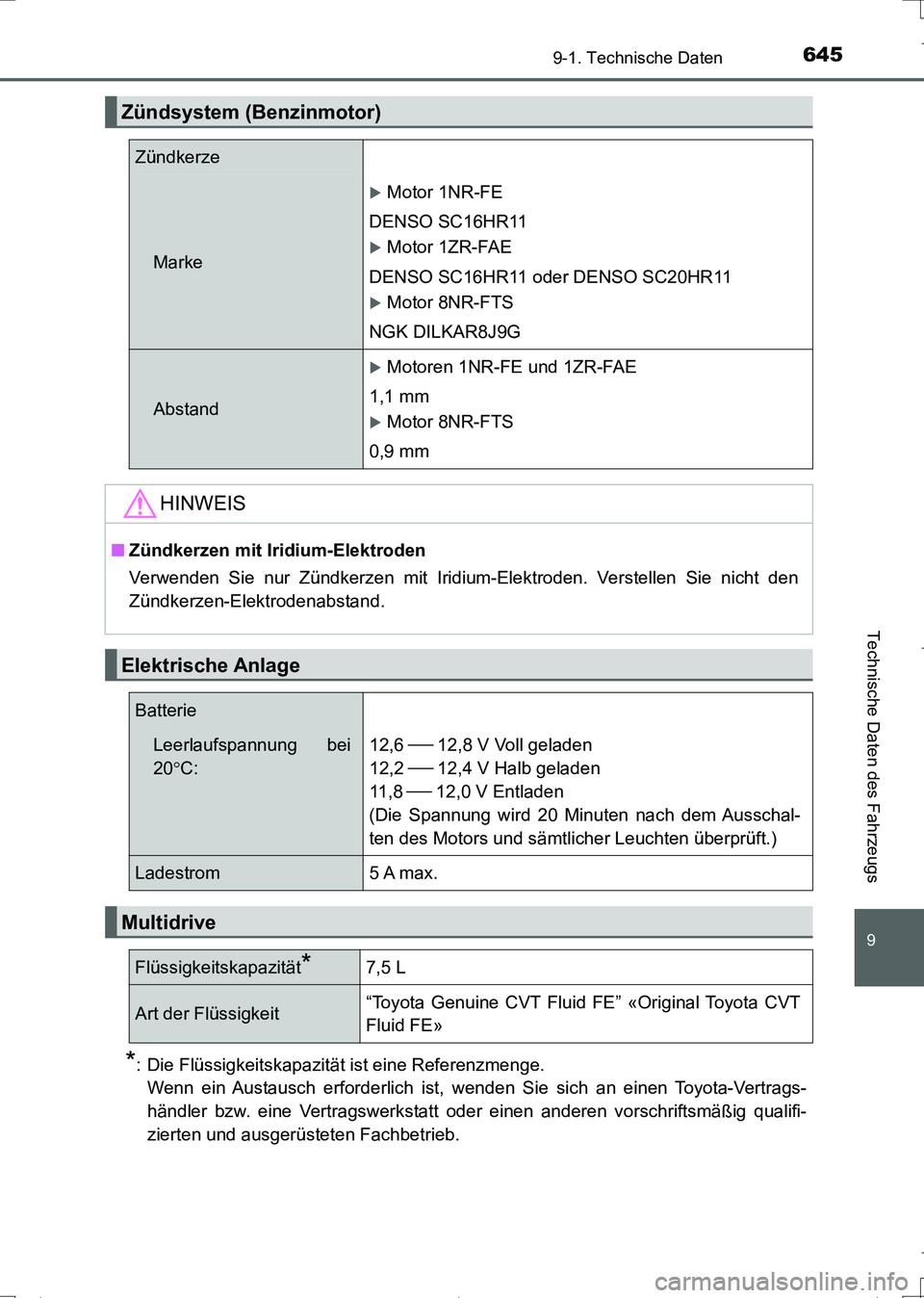

645
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12L15M)
*: Die Flüssigkeitskapazität ist eine Referenzmenge.
Wenn ein Austausch erforderlich ist, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb.
Zündsystem (Benzinmotor)
Zündkerze
Marke
Motor 1NR-FE
DENSO SC16HR11
Motor 1ZR-FAE
DENSO SC16HR11 oder DENSO SC20HR11
Motor 8NR-FTS
NGK DILKAR8J9G
Abstand
Motoren 1NR-FE und 1ZR-FAE
1,1 mm
Motor 8NR-FTS
0,9 mm
HINWEIS
■Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den
Zündkerzen-Elektrodenabstand.
Elektrische Anlage
Batterie
Leerlaufspannung bei
20C:12,6  12,8 V Voll geladen
12,2
 12,4 V Halb geladen
11 , 8
 12,0 V Entladen
(Die Spannung wird 20 Minuten nach dem Ausschal-
ten des Motors und sämtlicher Leuchten überprüft.)
Ladestrom5 A max.
Multidrive
Flüssigkeitskapazität*7,5 L
Art der Flüssigkeit“Toyota Genuine CVT Fluid FE” «Original Toyota CVT
Fluid FE»
AURIS Touring Sports_OM_German_OM12L15M.book 645 ページ ２０１６年６月２８日　火曜日　午後７時５３分

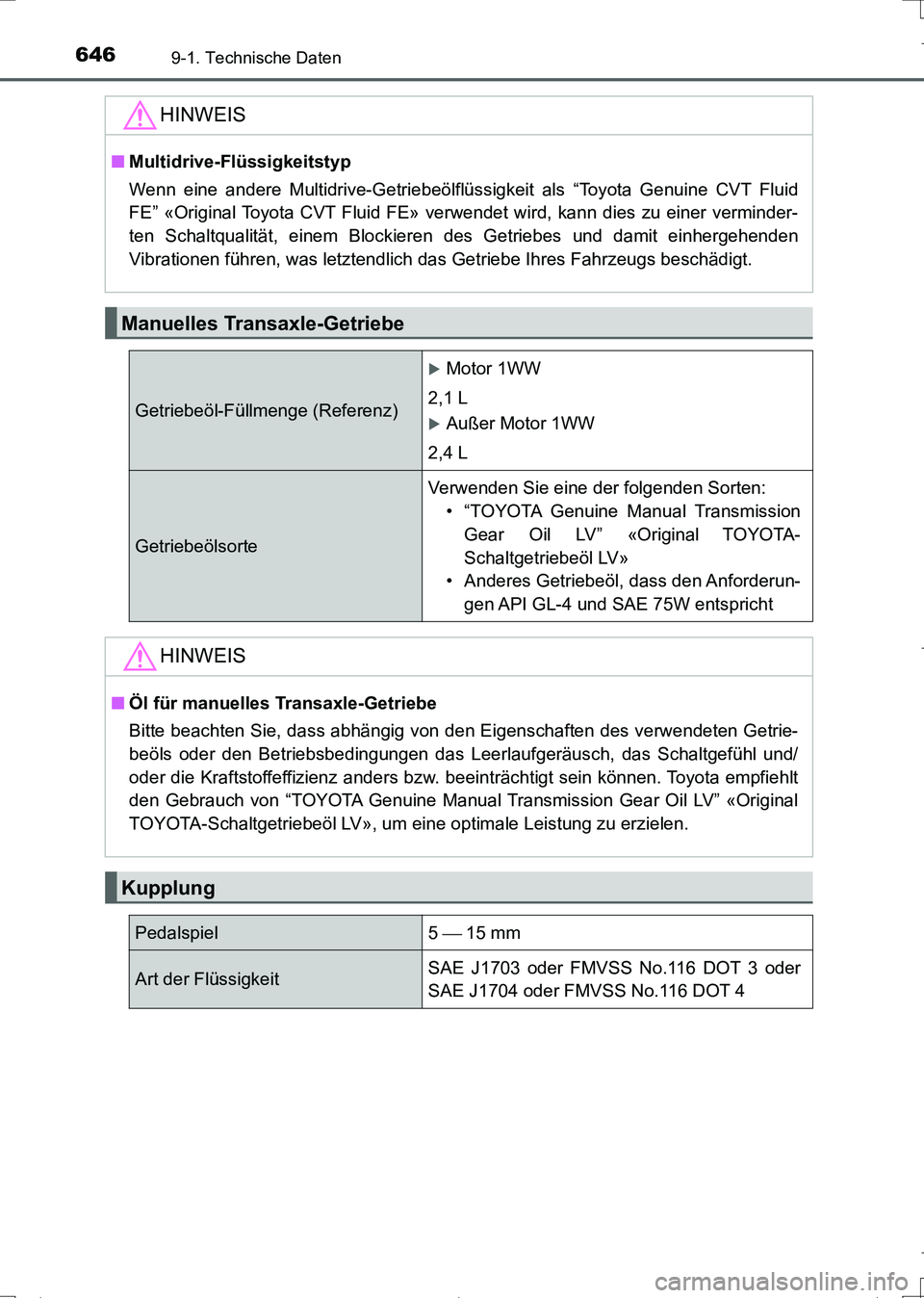

6469-1. Technische Daten
UK_AURIS_Touring_Sports_EM (OM12L15M)
HINWEIS
■Multidrive-Flüssigkeitstyp
Wenn eine andere Multidrive-Getriebeölflüssigkeit als “Toyota Genuine CVT Fluid
FE” «Original Toyota CVT Fluid FE» verwendet wird, kann dies zu einer verminder-
ten Schaltqualität, einem Blockieren des Getriebes und damit einhergehenden
Vibrationen führen, was letztendlich das Getriebe Ihres Fahrzeugs beschädigt.
Manuelles Transaxle-Getriebe
Getriebeöl-Füllmenge (Referenz)
Motor 1WW
2,1 L
Außer Motor 1WW
2,4 L
GetriebeölsorteVerwenden Sie eine der folgenden Sorten:
• “TOYOTA Genuine Manual Transmission
Gear Oil LV” «Original TOYOTA-
Schaltgetriebeöl LV»
• Anderes Getriebeöl, dass den Anforderun-
gen API GL-4 und SAE 75W entspricht
HINWEIS
■Öl für manuelles Transaxle-Getriebe
Bitte beachten Sie, dass abhängig von den Eigenschaften des verwendeten Getrie-
beöls oder den Betriebsbedingungen das Leerlaufgeräusch, das Schaltgefühl und/
oder die Kraftstoffeffizienz anders bzw. beeinträchtigt sein können. Toyota empfiehlt
den Gebrauch von “TOYOTA Genuine Manual Transmission Gear Oil LV” «Original
TOYOTA-Schaltgetriebeöl LV», um eine optimale Leistung zu erzielen.
Kupplung
Pedalspiel 5 15 mm
Art der FlüssigkeitSAE J1703 oder FMVSS No.116 DOT 3 oder
SAE J1704 oder FMVSS No.116 DOT 4
AURIS Touring Sports_OM_German_OM12L15M.book 646 ページ ２０１６年６月２８日　火曜日　午後７時５３分

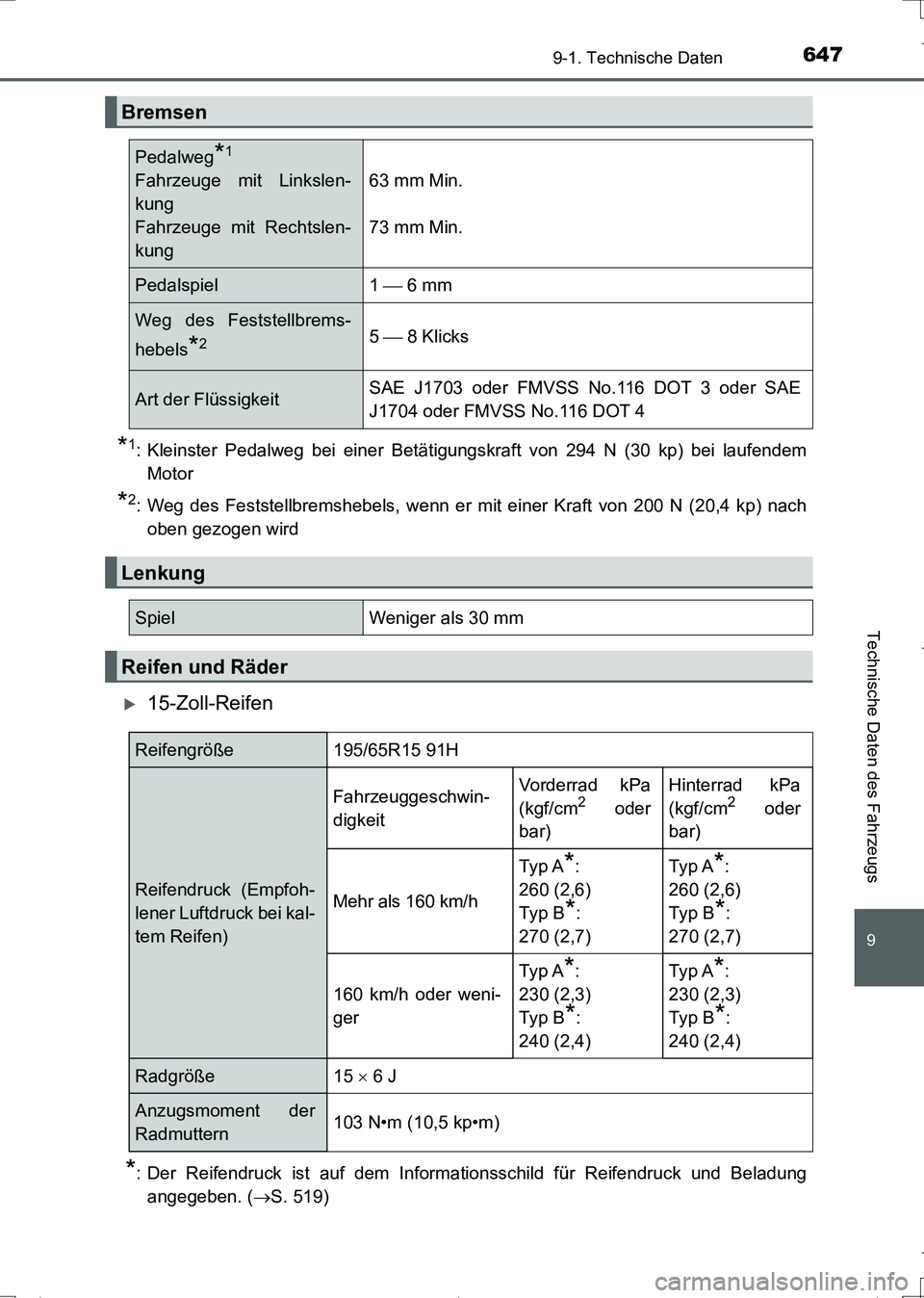

647
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12L15M)
*1: Kleinster Pedalweg bei einer Betätigungskraft von 294 N (30 kp) bei laufendem
Motor
*2: Weg des Feststellbremshebels, wenn er mit einer Kraft von 200 N (20,4 kp) nach
oben gezogen wird
15-Zoll-Reifen
*: Der Reifendruck ist auf dem Informationsschild für Reifendruck und Beladung
angegeben. (S. 519)
Bremsen
Pedalweg*1
Fahrzeuge mit Linkslen-
kung
Fahrzeuge mit Rechtslen-
kung63 mm Min.
73 mm Min.
Pedalspiel 1  6 mm
Weg des Feststellbrems-
hebels
*25  8 Klicks
Art der FlüssigkeitSAE J1703 oder FMVSS No.116 DOT 3 oder SAE
J1704 oder FMVSS No.116 DOT 4
Lenkung
SpielWeniger als 30 mm
Reifen und Räder
Reifengröße195/65R15 91H
Reifendruck (Empfoh-
lener Luftdruck bei kal-
tem Reifen)
Fahrzeuggeschwin-
digkeitVorderrad kPa
(kgf/cm2 oder
bar)
Hinterrad kPa
(kgf/cm2 oder
bar)
Mehr als 160 km/h
Ty p A*:
260 (2,6)
Ty p B
*:
270 (2,7)
Ty p A*:
260 (2,6)
Ty p B
*:
270 (2,7)
160 km/h oder weni-
ger
Ty p A*:
230 (2,3)
Ty p B
*:
240 (2,4)
Ty p A*:
230 (2,3)
Ty p B
*:
240 (2,4)
Radgröße15  6 J
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)
AURIS Touring Sports_OM_German_OM12L15M.book 647 ページ ２０１６年６月２８日　火曜日　午後７時５３分

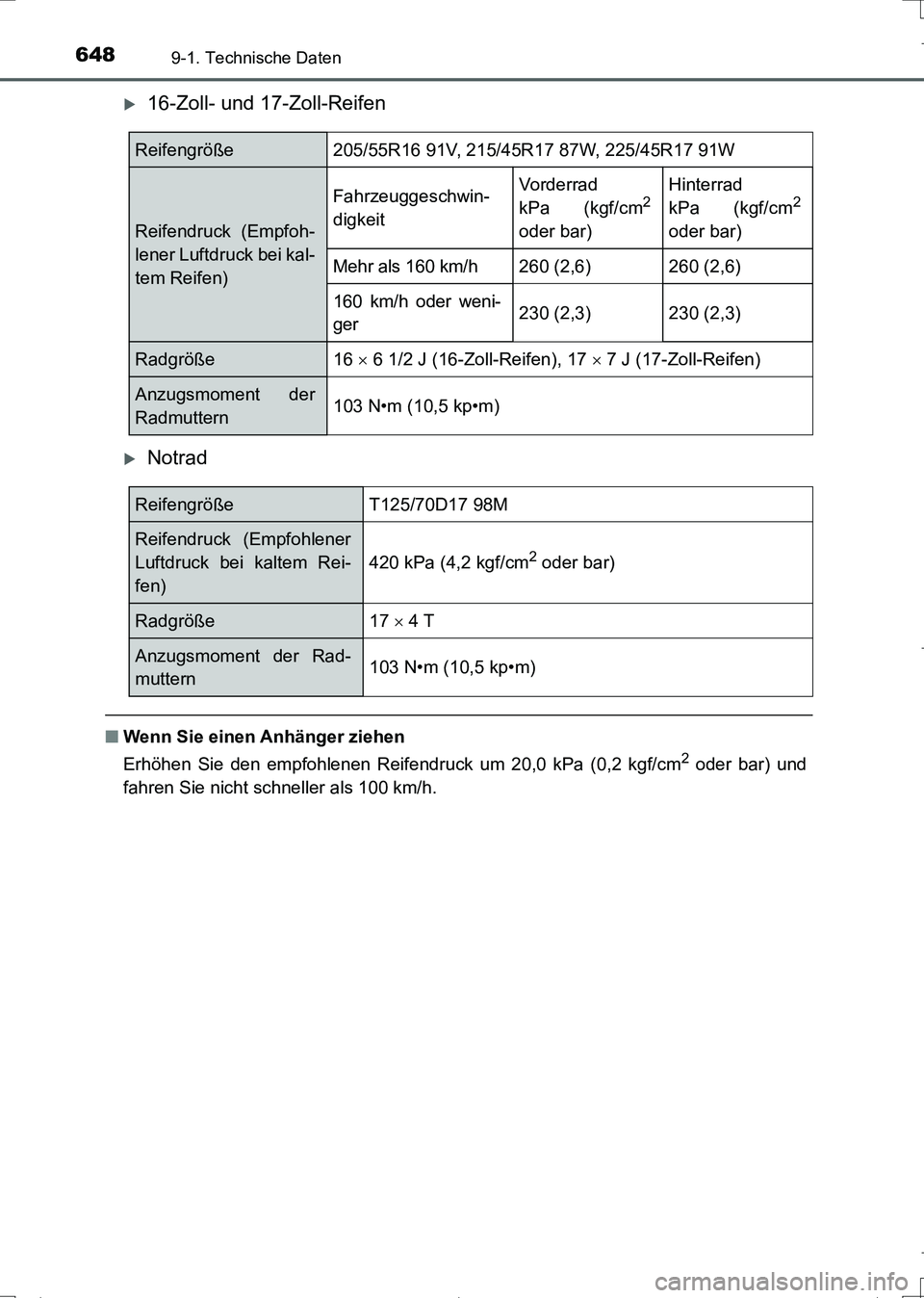

6489-1. Technische Daten
UK_AURIS_Touring_Sports_EM (OM12L15M)
16-Zoll- und 17-Zoll-Reifen
Notrad
■Wenn Sie einen Anhänger ziehen
Erhöhen Sie den empfohlenen Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder bar) und
fahren Sie nicht schneller als 100 km/h.
Reifengröße205/55R16 91V, 215/45R17 87W, 225/45R17 91W
Reifendruck (Empfoh-
lener Luftdruck bei kal-
tem Reifen)
Fahrzeuggeschwin-
digkeitVorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
Mehr als 160 km/h260 (2,6)260 (2,6)
160 km/h oder weni-
ger230 (2,3)230 (2,3)
Radgröße16  6 1/2 J (16-Zoll-Reifen), 17  7 J (17-Zoll-Reifen)
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)
ReifengrößeT125/70D17 98M
Reifendruck (Empfohlener
Luftdruck bei kaltem Rei-
fen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße17  4 T
Anzugsmoment der Rad-
muttern103 N•m (10,5 kp•m)
AURIS Touring Sports_OM_German_OM12L15M.book 648 ページ ２０１６年６月２８日　火曜日　午後７時５３分

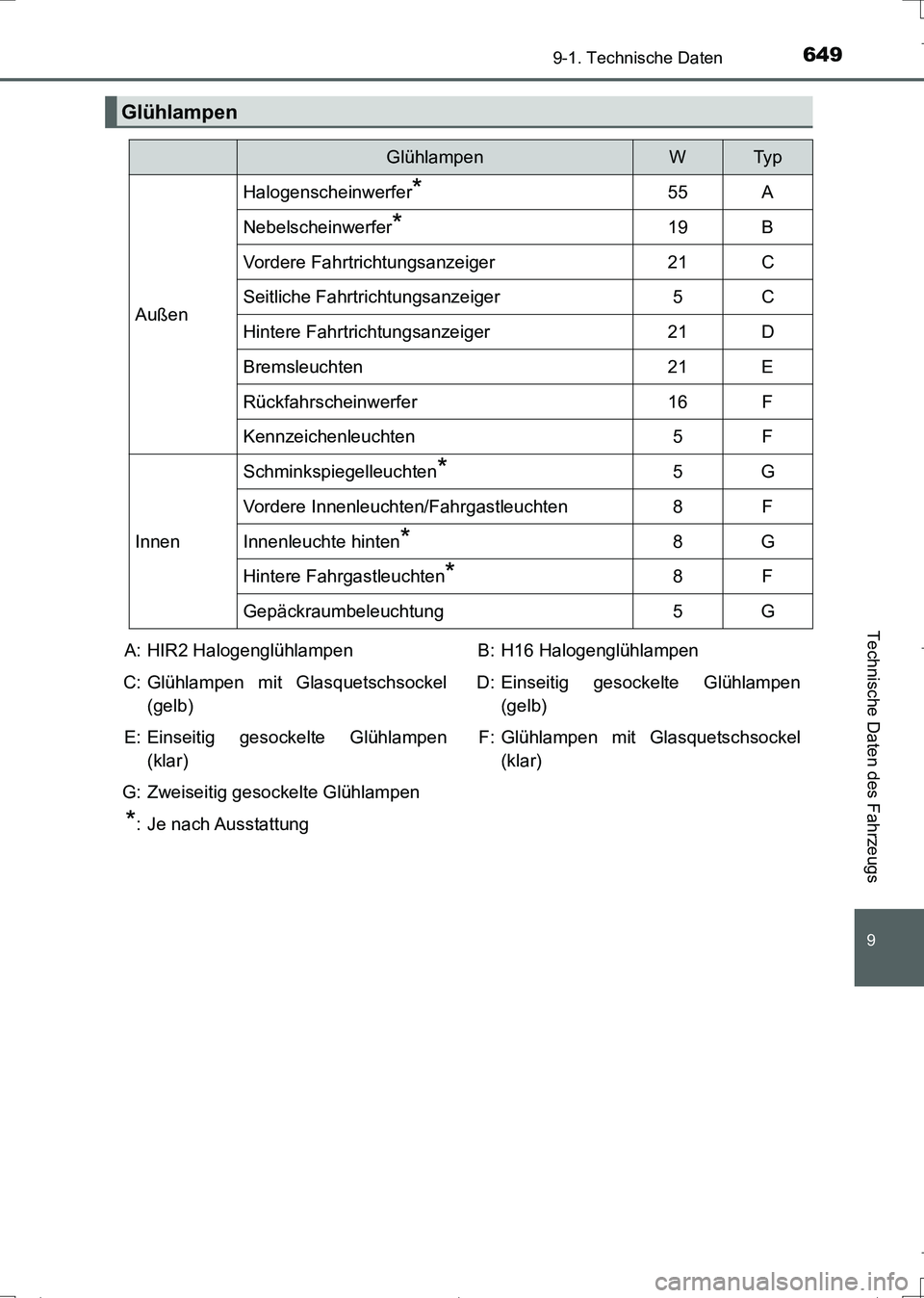

649
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12L15M)
Glühlampen
GlühlampenWTy p
Außen
Halogenscheinwerfer*55A
Nebelscheinwerfer*19B
Vordere Fahrtrichtungsanzeiger21C
Seitliche Fahrtrichtungsanzeiger5C
Hintere Fahrtrichtungsanzeiger21D
Bremsleuchten21E
Rückfahrscheinwerfer16F
Kennzeichenleuchten5F
Innen
Schminkspiegelleuchten*5G
Vordere Innenleuchten/Fahrgastleuchten8F
Innenleuchte hinten*8G
Hintere Fahrgastleuchten*8F
Gepäckraumbeleuchtung5G
A: HIR2 Halogenglühlampen
C: Glühlampen mit Glasquetschsockel
(gelb)
E: Einseitig gesockelte Glühlampen
(klar)
G: Zweiseitig gesockelte Glühlampen
*: Je nach AusstattungB: H16 Halogenglühlampen
D: Einseitig gesockelte Glühlampen
(gelb)
F: Glühlampen mit Glasquetschsockel
(klar)
AURIS Touring Sports_OM_German_OM12L15M.book 649 ページ ２０１６年６月２８日　火曜日　午後７時５３分

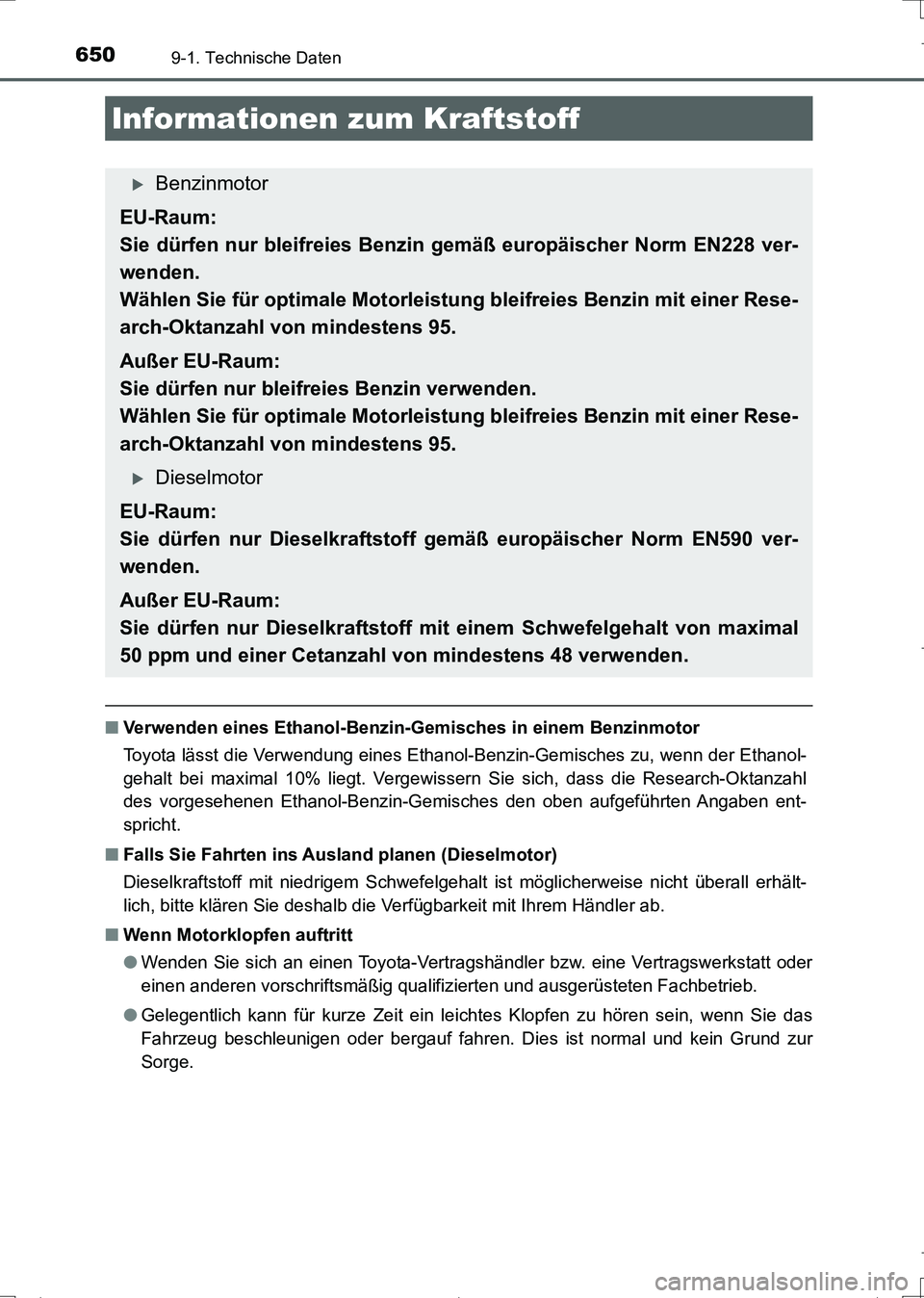

6509-1. Technische Daten
UK_AURIS_Touring_Sports_EM (OM12L15M)
■Verwenden eines Ethanol-Benzin-Gemisches in einem Benzinmotor
Toyota lässt die Verwendung eines Ethanol-Benzin-Gemisches zu, wenn der Ethanol-
gehalt bei maximal 10% liegt. Vergewissern Sie sich, dass die Research-Oktanzahl
des vorgesehenen Ethanol-Benzin-Gemisches den oben aufgeführten Angaben ent-
spricht.
■Falls Sie Fahrten ins Ausland planen (Dieselmotor)
Dieselkraftstoff mit niedrigem Schwefelgehalt ist möglicherweise nicht überall erhält-
lich, bitte klären Sie deshalb die Verfügbarkeit mit Ihrem Händler ab.
■Wenn Motorklopfen auftritt
●Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
●Gelegentlich kann für kurze Zeit ein leichtes Klopfen zu hören sein, wenn Sie das
Fahrzeug beschleunigen oder bergauf fahren. Dies ist normal und kein Grund zur
Sorge.
Informationen zum Kraftstoff
Benzinmotor
EU-Raum:
Sie dürfen nur bleifreies Benzin gemäß europäischer Norm EN228 ver-
wenden.
Wählen Sie für optimale Motorleistung bleifreies Benzin mit einer Rese-
arch-Oktanzahl von mindestens 95.
Außer EU-Raum:
Sie dürfen nur bleifreies Benzin verwenden.
Wählen Sie für optimale Motorleistung bleifreies Benzin mit einer Rese-
arch-Oktanzahl von mindestens 95.
Dieselmotor
EU-Raum:
Sie dürfen nur Dieselkraftstoff gemäß europäischer Norm EN590 ver-
wenden.
Außer EU-Raum:
Sie dürfen nur Dieselkraftstoff mit einem Schwefelgehalt von maximal
50 ppm und einer Cetanzahl von mindestens 48 verwenden.
AURIS Touring Sports_OM_German_OM12L15M.book 650 ページ ２０１６年６月２８日　火曜日　午後７時５３分
