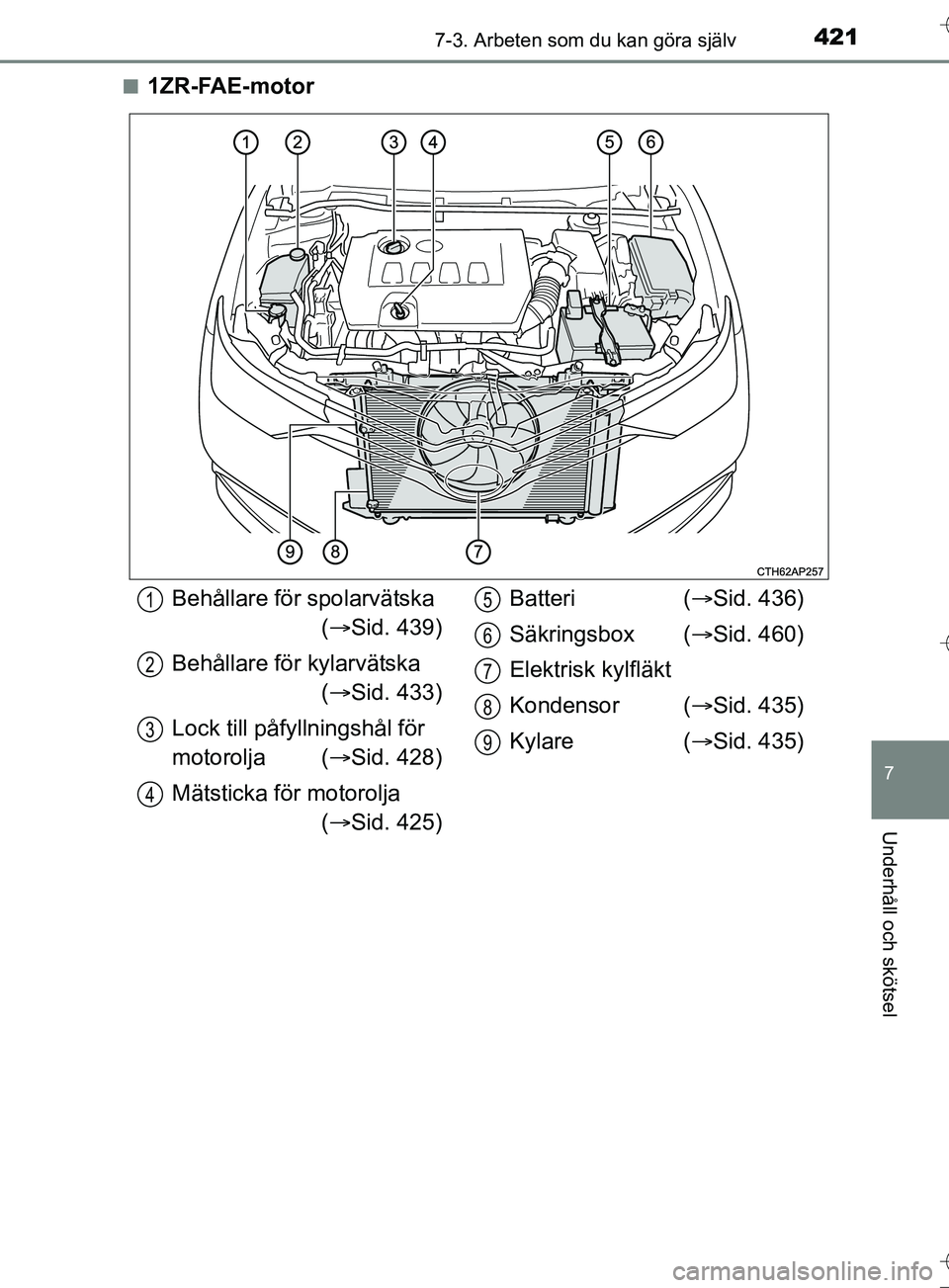

Page 421 of 606
4217-3. Arbeten som du kan göra själv
OM12L13SE
7
Underhåll och skötsel
n1ZR-FAE-motor
Behållare för spolarvätska ( Sid. 439)
Behållare för kylarvätska ( Sid. 433)
Lock till påfy llningshål för
motorolja ( Sid. 428)
Mätsticka för motorolja ( Sid. 425) Batteri (
Sid. 436)
Säkringsbox ( Sid. 460)
Elektrisk kylfläkt
Kondensor ( Sid. 435)
Kylare ( Sid. 435)1
2
3
4
5
6
7
8
9
OM12L13SE_Auris_TS.book Page 421 Thursday, September 22, 2016 10:43 AM

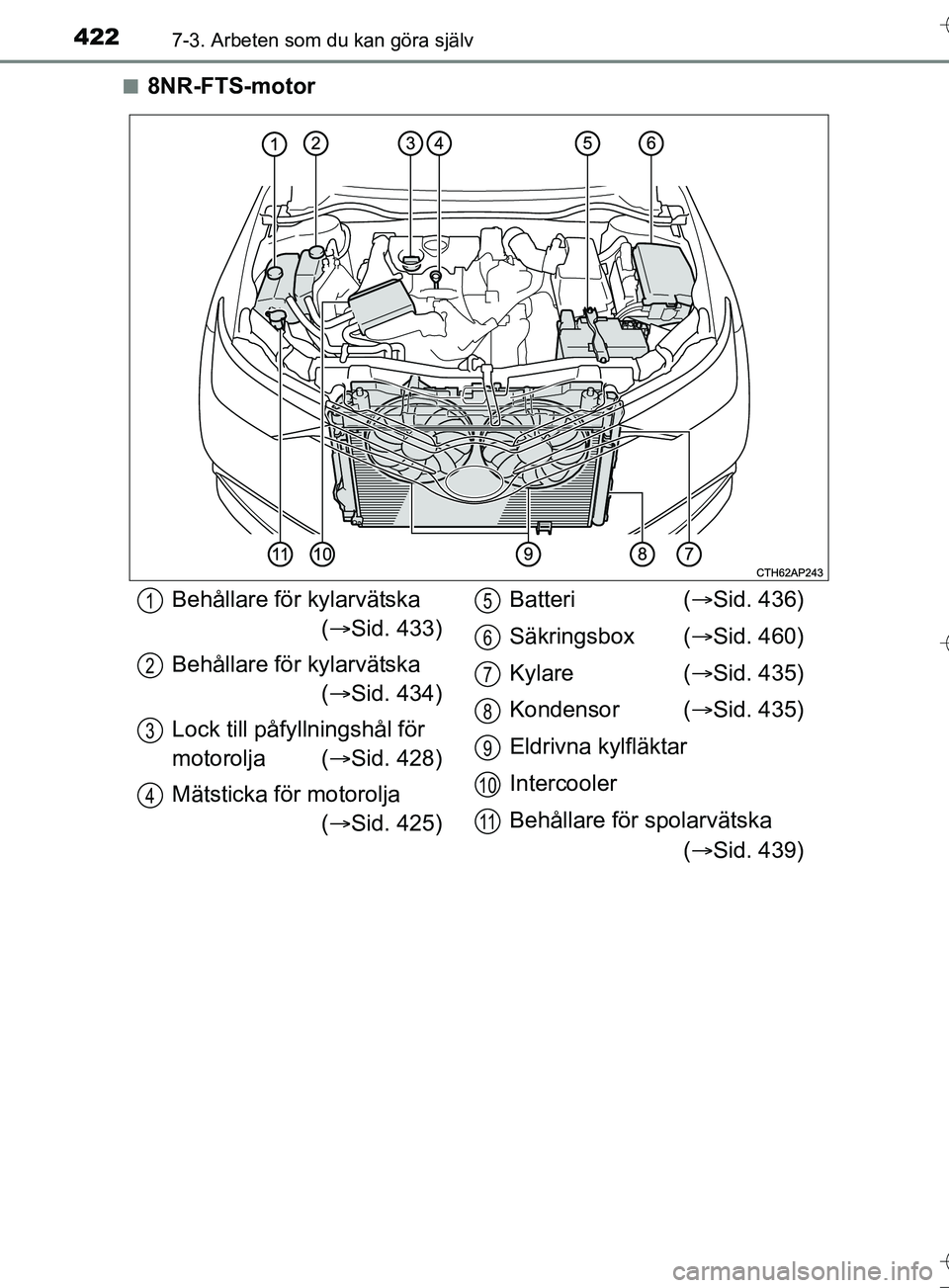

Page 422 of 606
4227-3. Arbeten som du kan göra själv
OM12L13SEn
8NR-FTS-motor
Behållare för kylarvätska
( Sid. 433)
Behållare för kylarvätska ( Sid. 434)
Lock till påfy llningshål för
motorolja ( Sid. 428)
Mätsticka för motorolja ( Sid. 425) Batteri (
Sid. 436)
Säkringsbox ( Sid. 460)
Kylare ( Sid. 435)
Kondensor ( Sid. 435)
Eldrivna kylfläktar
Intercooler
Behållare för spolarvätska ( Sid. 439)1
2
3
4
5
6
7
8
9
10
11
OM12L13SE_Auris_TS.book Page 422 Thursday, September 22, 2016 10:43 AM

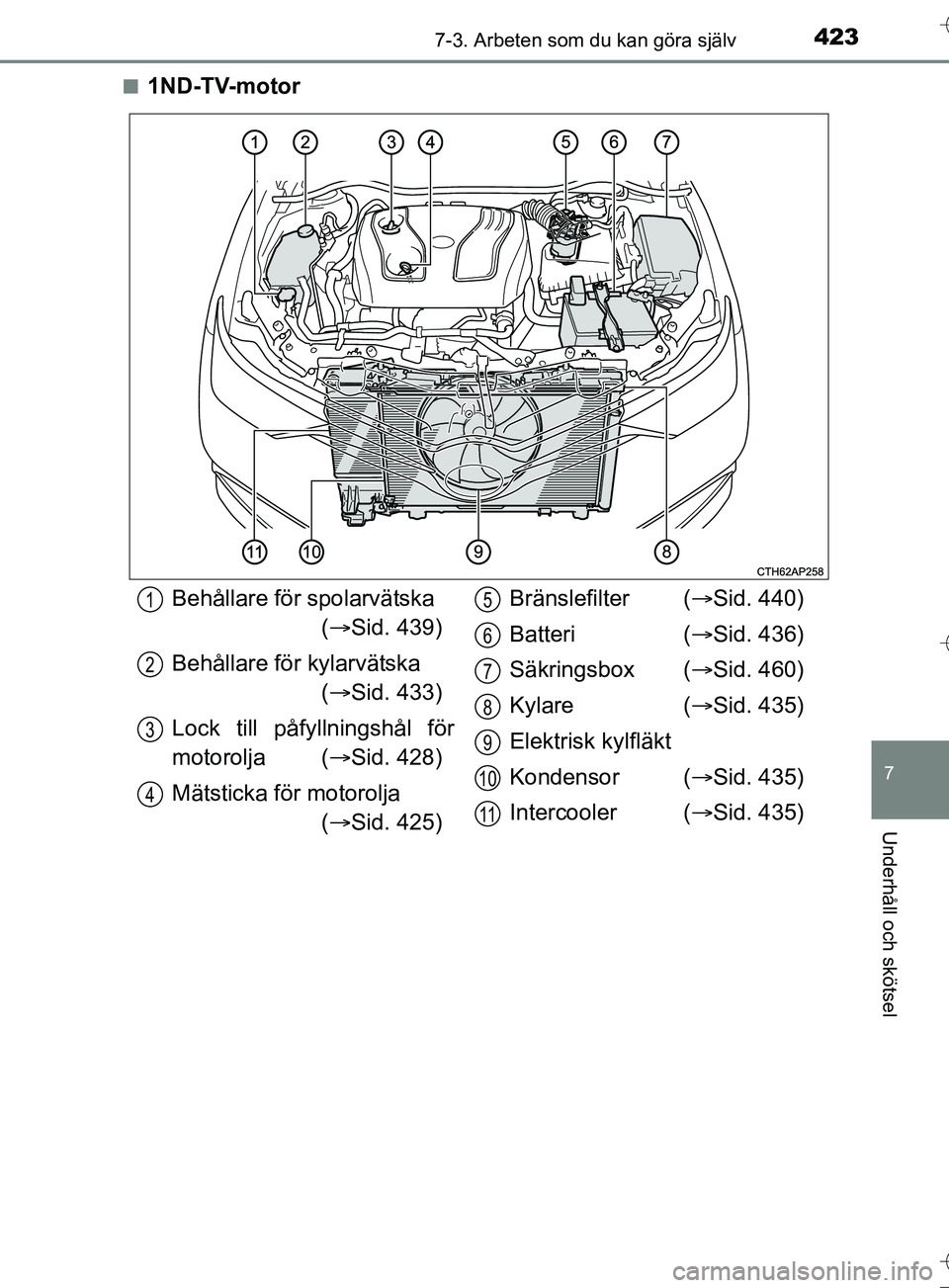

Page 423 of 606
4237-3. Arbeten som du kan göra själv
OM12L13SE
7
Underhåll och skötsel
n1ND-TV-motor
Behållare för spolarvätska ( Sid. 439)
Behållare för kylarvätska ( Sid. 433)
Lock till påfyllningshål för
motorolja ( Sid. 428)
Mätsticka för motorolja ( Sid. 425) Bränslefilter (
Sid. 440)
Batteri ( Sid. 436)
Säkringsbox ( Sid. 460)
Kylare ( Sid. 435)
Elektrisk kylfläkt
Kondensor ( Sid. 435)
Intercooler ( Sid. 435)1
2
3
4
5
6
7
8
9
10
11
OM12L13SE_Auris_TS.book Page 423 Thursday, September 22, 2016 10:43 AM
Page 424 of 606
4247-3. Arbeten som du kan göra själv
OM12L13SEn
1WW-motor
Behållare för spolarvätska
( Sid. 439)
Behållare för kylarvätska ( Sid. 433)
Lock till påfy llningshål för
motorolja ( Sid. 428)
Mätsticka för motorolja ( Sid. 425) Bränslefilter (
Sid. 441)
Säkringsbox ( Sid. 460)
Batteri ( Sid. 436)
Kondensor ( Sid. 435)
Eldrivna kylfläktar
Intercooler ( Sid. 435)
Kylare ( Sid. 435)1
2
3
4
5
6
7
8
9
10
11
OM12L13SE_Auris_TS.book Page 424 Thursday, September 22, 2016 10:43 AM

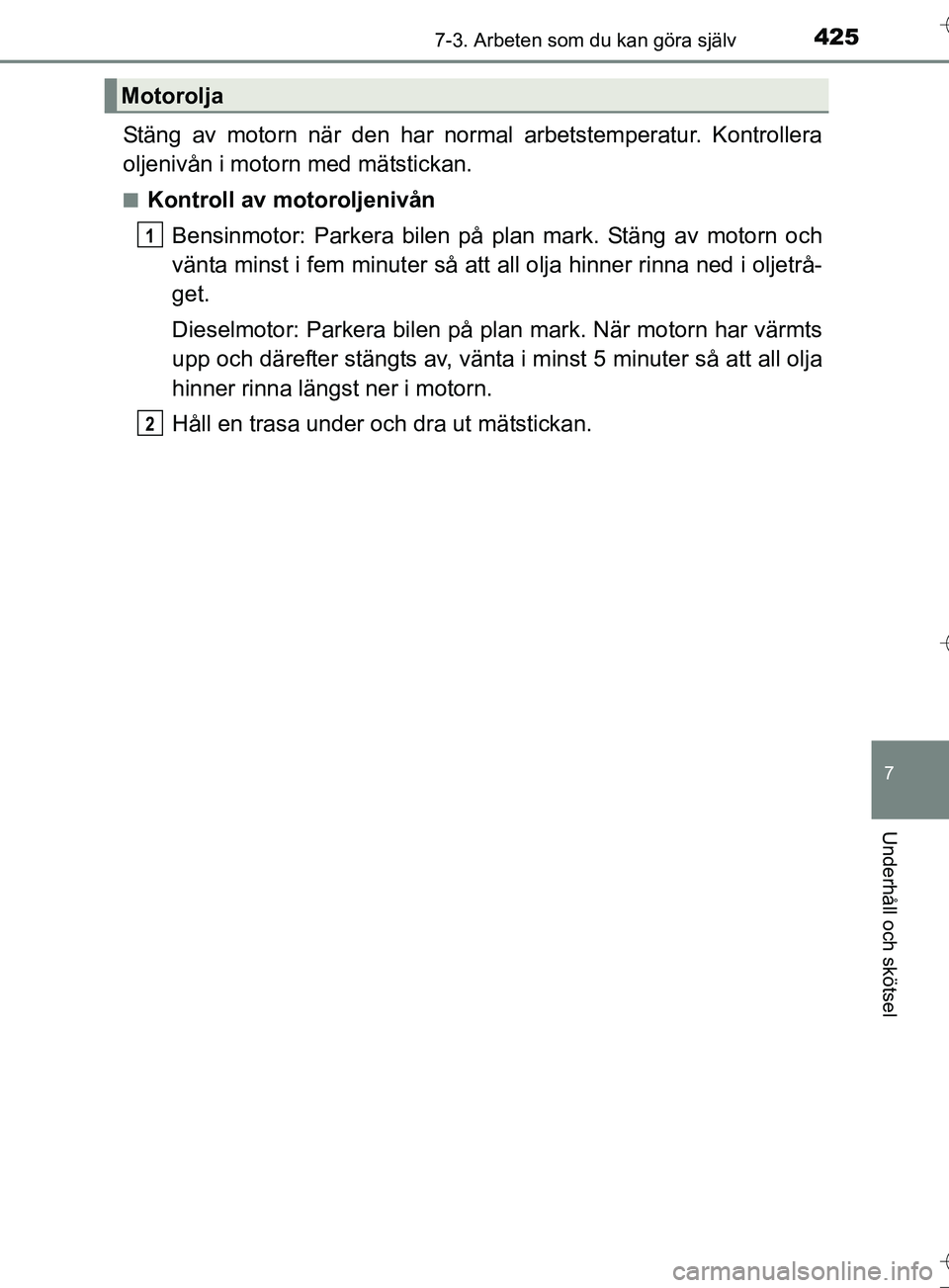

Page 425 of 606
4257-3. Arbeten som du kan göra själv
OM12L13SE
7
Underhåll och skötsel
Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivånBensinmotor: Parkera bilen på plan mark. Stäng av motorn och
vänta minst i fem minuter så att all olja hinner rinna ned i oljetrå-
get.
Dieselmotor: Parkera bilen på plan mark. När motorn har värmts
upp och därefter stängts av, vänta i minst 5 minuter så att all olja
hinner rinna längst ner i motorn.
Håll en trasa under och dra ut mätstickan.
Motorolja
1
2
OM12L13SE_Auris_TS.book Page 425 Thursday, September 22, 2016 10:43 AM

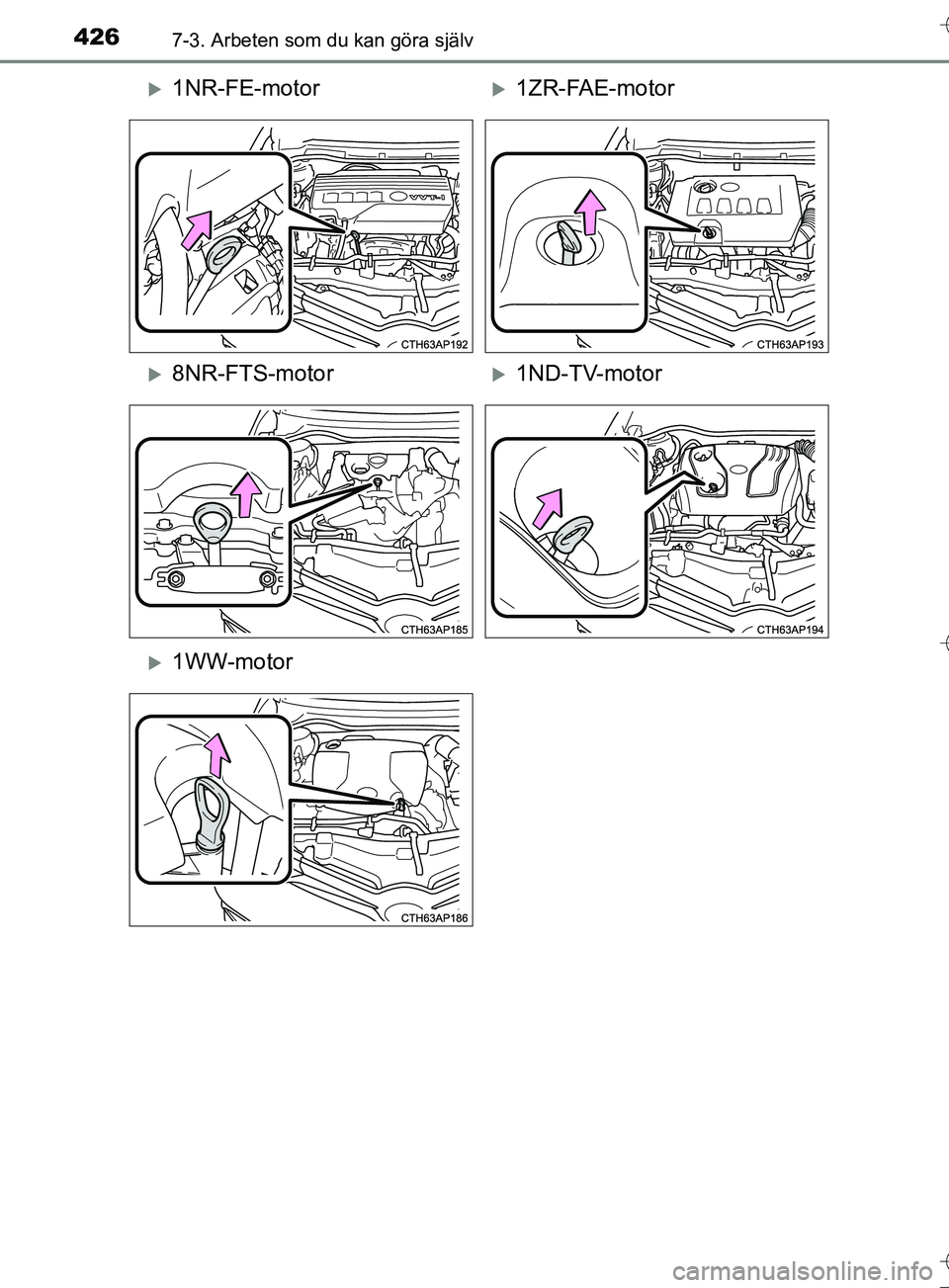

Page 426 of 606
4267-3. Arbeten som du kan göra själv
OM12L13SE
1NR-FE-motor1ZR-FAE-motor
8NR-FTS-motor1ND-TV-motor
1WW-motor
OM12L13SE_Auris_TS.book Page 426 Thursday, September 22, 2016 10:43 AM

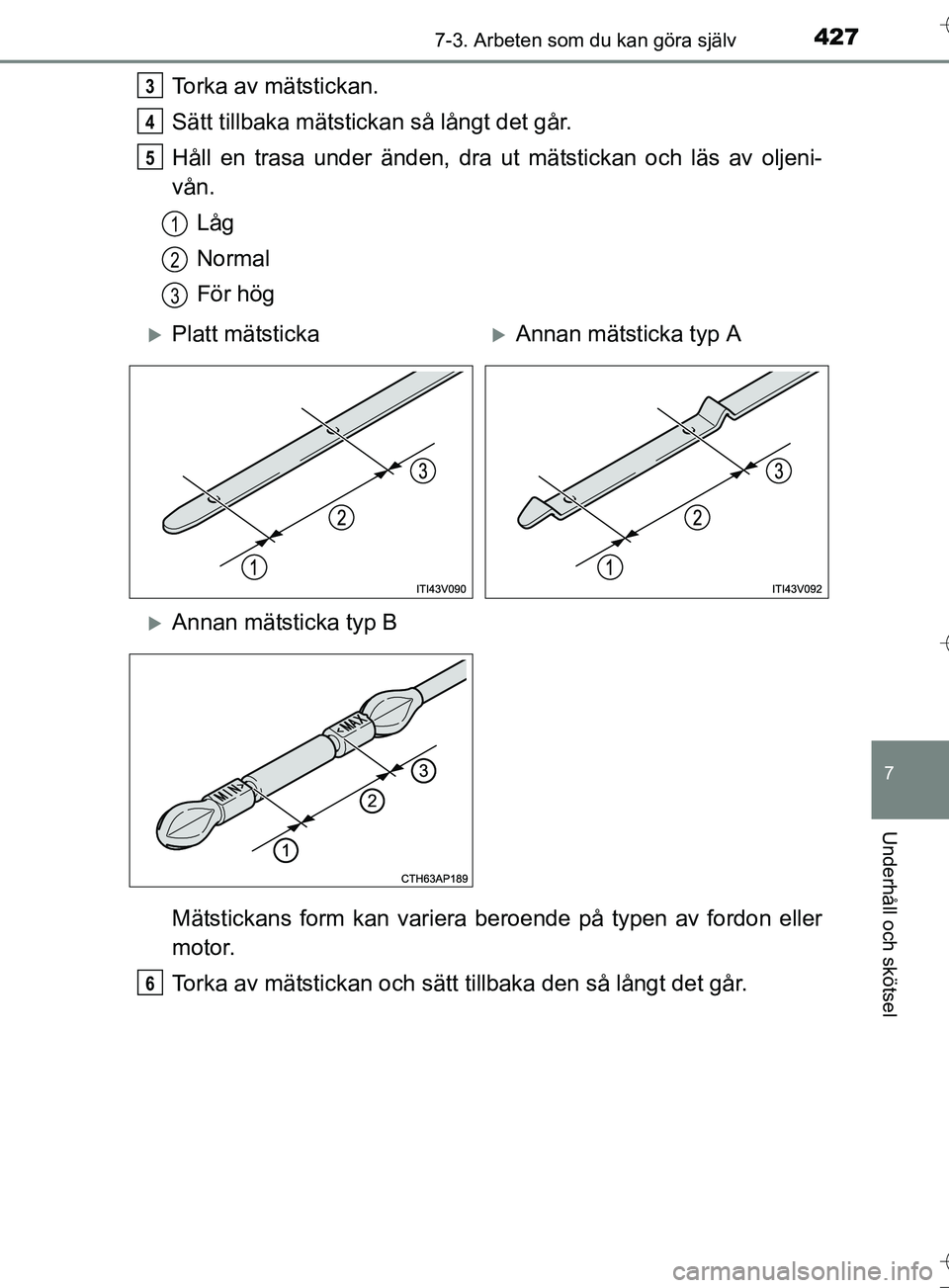

Page 427 of 606
4277-3. Arbeten som du kan göra själv
OM12L13SE
7
Underhåll och skötsel
Torka av mätstickan.
Sätt tillbaka mätstickan så långt det går.
Håll en trasa under änden, dra ut mätstickan och läs av oljeni-
vån.Låg
Normal
För hög
Mätstickans form kan variera beroende på typen av fordon eller
motor.
Torka av mätstickan och sätt tillbaka den så långt det går.3
4
5
1
2
3
Platt mätstickaAnnan mätsticka typ A
Annan mätsticka typ B
6
OM12L13SE_Auris_TS.book Page 427 Thursday, September 22, 2016 10:43 AM

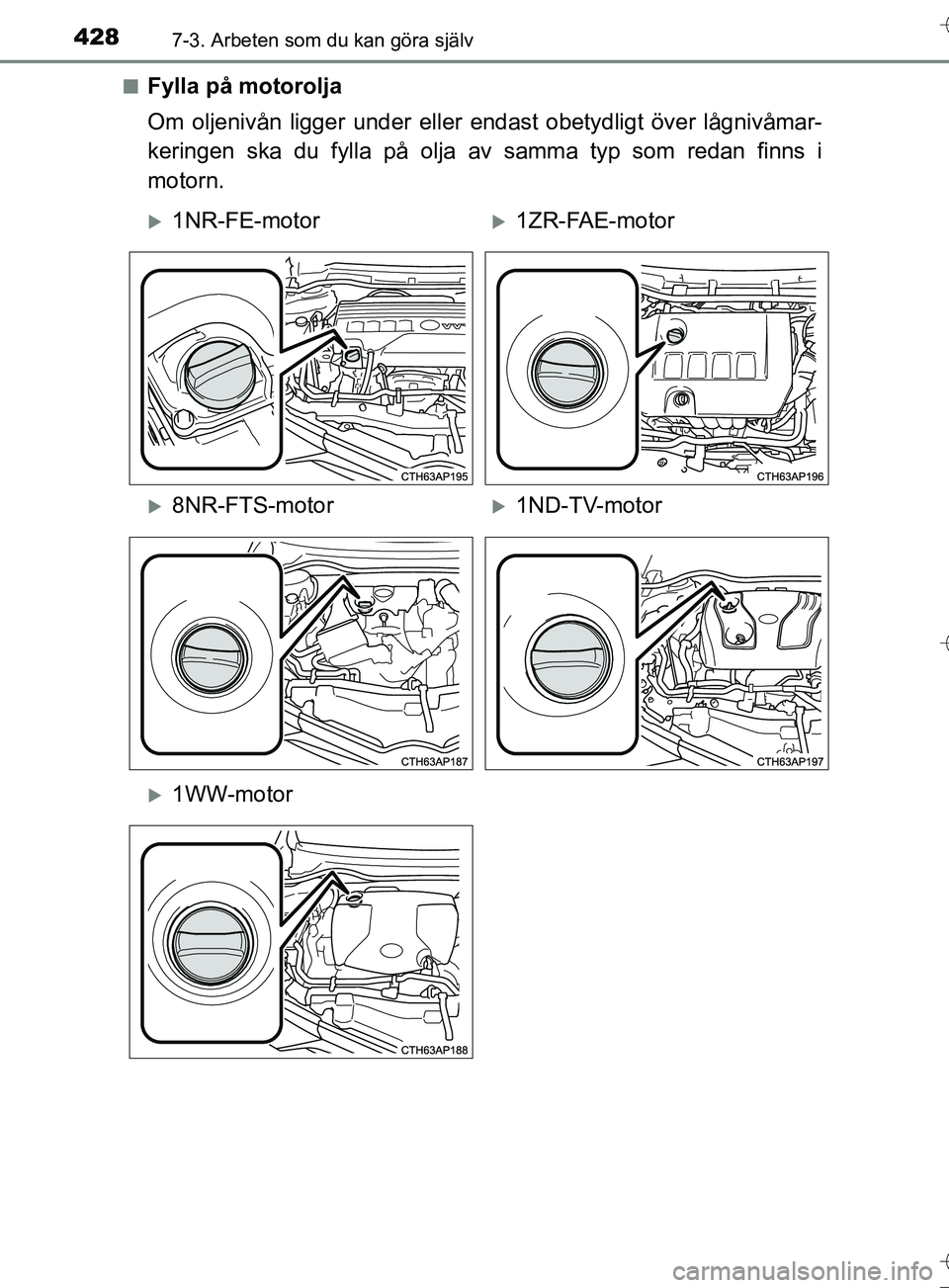

Page 428 of 606
4287-3. Arbeten som du kan göra själv
OM12L13SEn
Fylla på motorolja
Om oljenivån ligger under eller endast obetydligt över lågnivåmar-
keringen ska du fylla på olja av samma typ som redan finns i
motorn.
1NR-FE-motor1ZR-FAE-motor
8NR-FTS-motor1ND-TV-motor
1WW-motor
OM12L13SE_Auris_TS.book Page 428 Thursday, September 22, 2016 10:43 AM

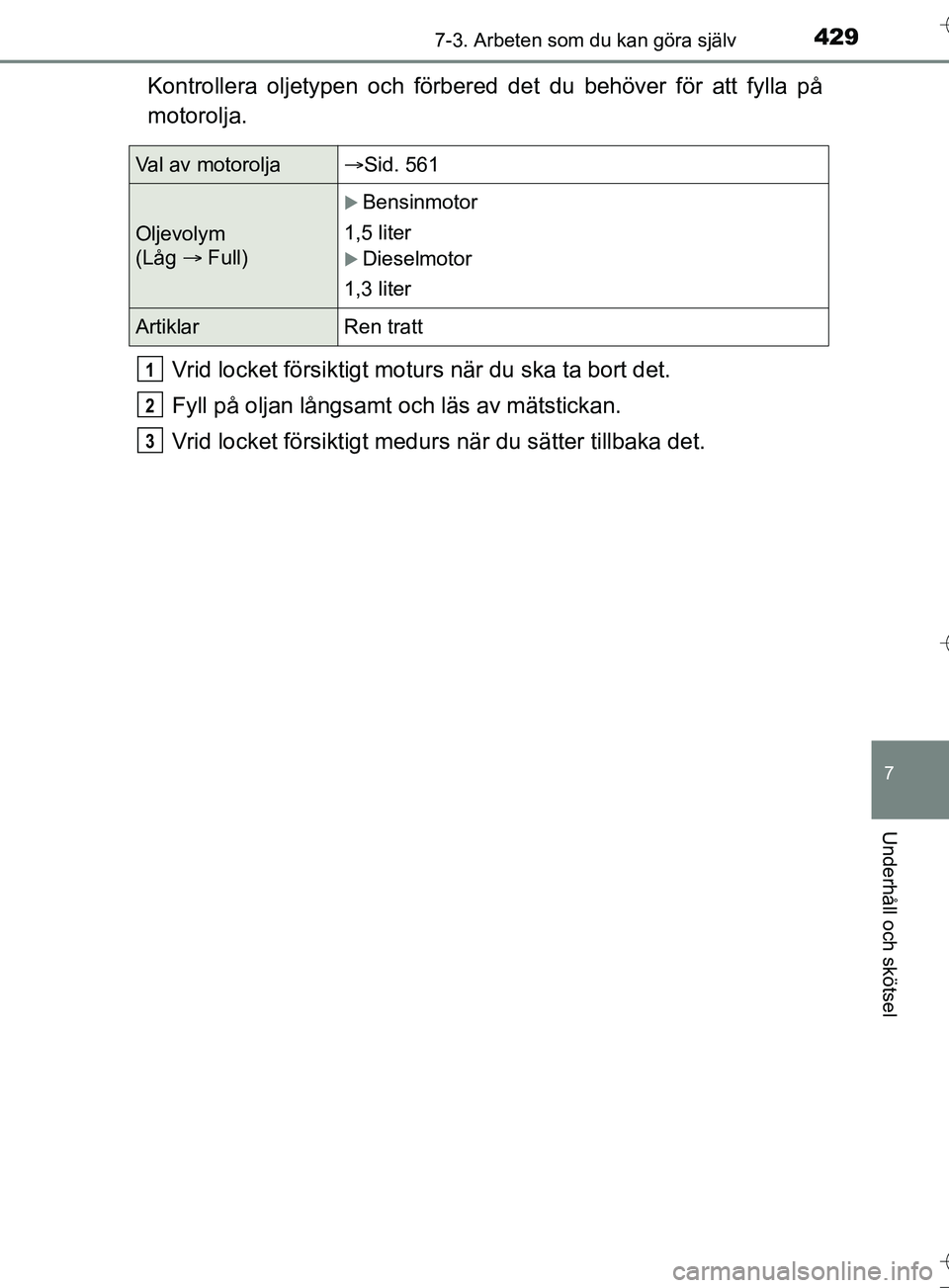

Page 429 of 606
4297-3. Arbeten som du kan göra själv
OM12L13SE
7
Underhåll och skötsel
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.Vrid locket försiktigt moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket försiktigt medurs när du sätter tillbaka det.
Va l a v m o t o r o l j aSid. 561
Oljevolym
(Låg Full)
Bensinmotor
1,5 liter
Dieselmotor
1,3 liter
Artiklar Ren tratt
1
2
3
OM12L13SE_Auris_TS.book Page 429 Thursday, September 22, 2016 10:43 AM

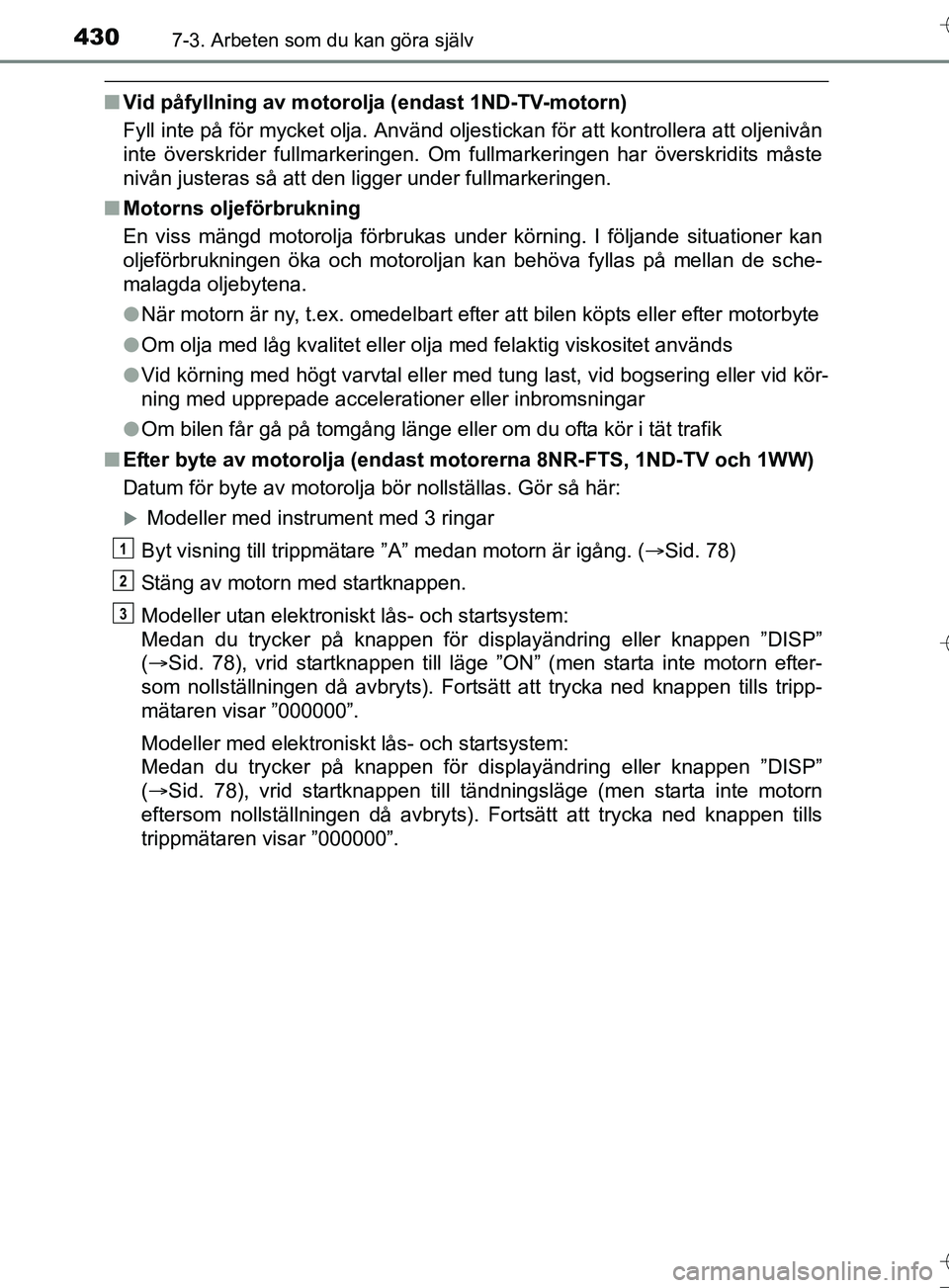

Page 430 of 606

4307-3. Arbeten som du kan göra själv
OM12L13SE
nVid påfyllning av motorolja (endast 1ND-TV-motorn)
Fyll inte på för mycket olja. Använd oljestickan för att kontrollera att oljenivån
inte överskrider fullmarkeringen. Om fullmarkeringen har överskridits måste
nivån justeras så att den ligger under fullmarkeringen.
n Motorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan de sche-
malagda oljebytena.
lNär motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter motorbyte
l Om olja med låg kvalitet eller olja med felaktig viskositet används
l Vid körning med högt varvtal eller med tung last, vid bogsering eller vid kör-
ning med upprepade accelerationer eller inbromsningar
l Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
n Efter byte av motorolja (endast mo torerna 8NR-FTS, 1ND-TV och 1WW)
Datum för byte av motorolja bör nollställas. Gör så här:
Modeller med instrument med 3 ringar
Byt visning till trippmätare ”A” medan motorn är igång. ( Sid. 78)
Stäng av motorn med startknappen.
Modeller utan elektroniskt lås- och startsystem:
Medan du trycker på knappen för displayändring eller knappen ”DISP”
( Sid. 78), vrid startknappen till läge ”O N” (men starta inte motorn efter-
som nollställningen då avbryts). Fortsätt att trycka ned knappen tills tripp-
mätaren visar ”000000”.
Modeller med elektroniskt lås- och startsystem:
Medan du trycker på knappen för displayändring eller knappen ”DISP”
( Sid. 78), vrid startknappen till tändningsläge (men starta inte motorn
eftersom nollställningen då avbryts). Fortsätt att trycka ned knappen tills
trippmätaren visar ”000000”.
1
2
3
OM12L13SE_Auris_TS.book Page 430 Thursday, September 22, 2016 10:43 AM
