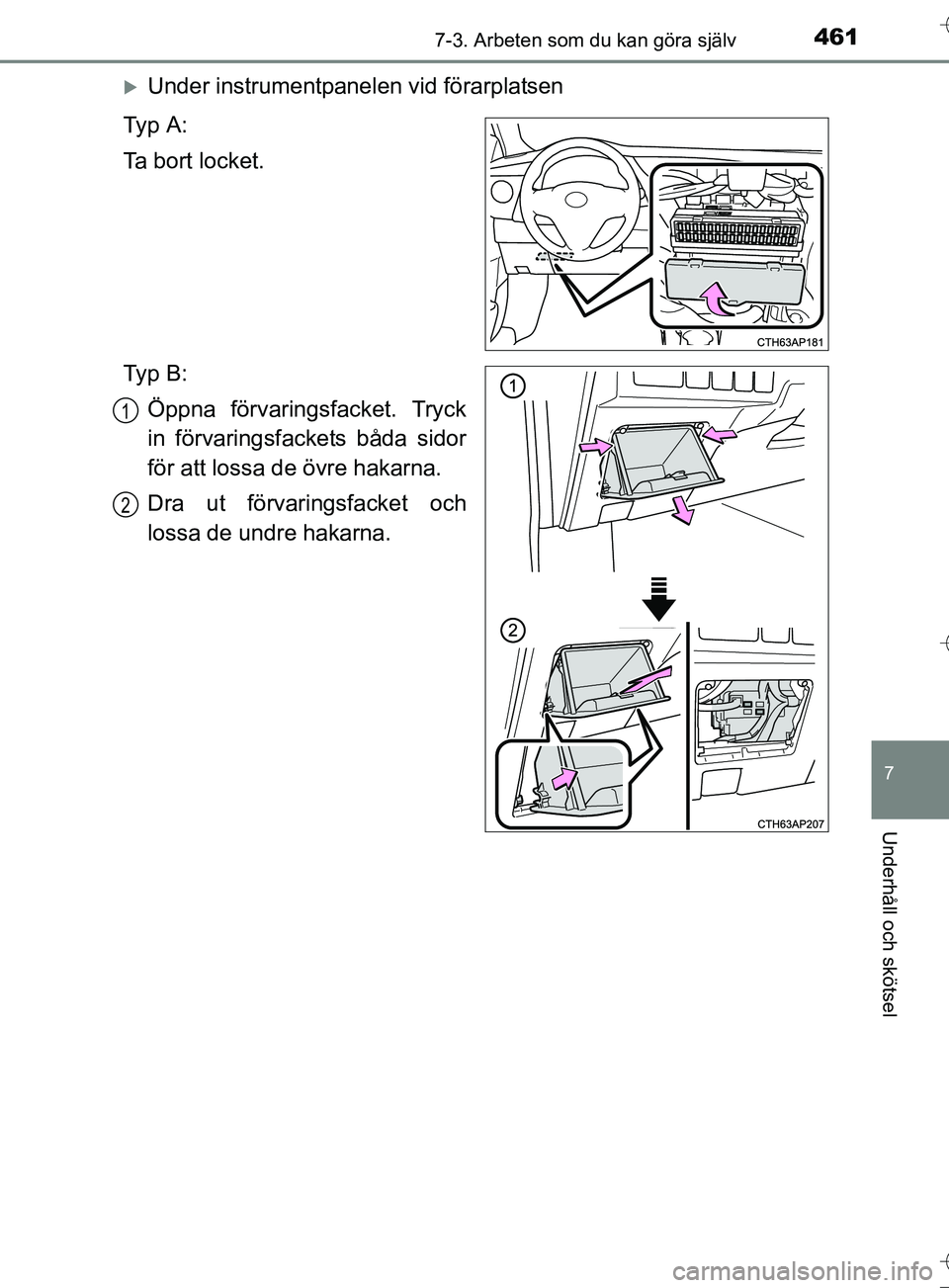

Under instrumentpanelen vid förarplatsen
Ty p A :
Ta bort locket.
Ty p B : Öppna förvaringsfacket. Tryck
in förvaringsfackets båda sidor
för att lossa de övre hakarna.
Dra ut förvaringsfacket och
lossa de undre hakarna.
1
2
OM12L13SE_Auris_TS.book Page 461 Thursday, September 22, 2016 10:43 AM

4627-3. Arbeten som du kan göra själv
OM12L13SE

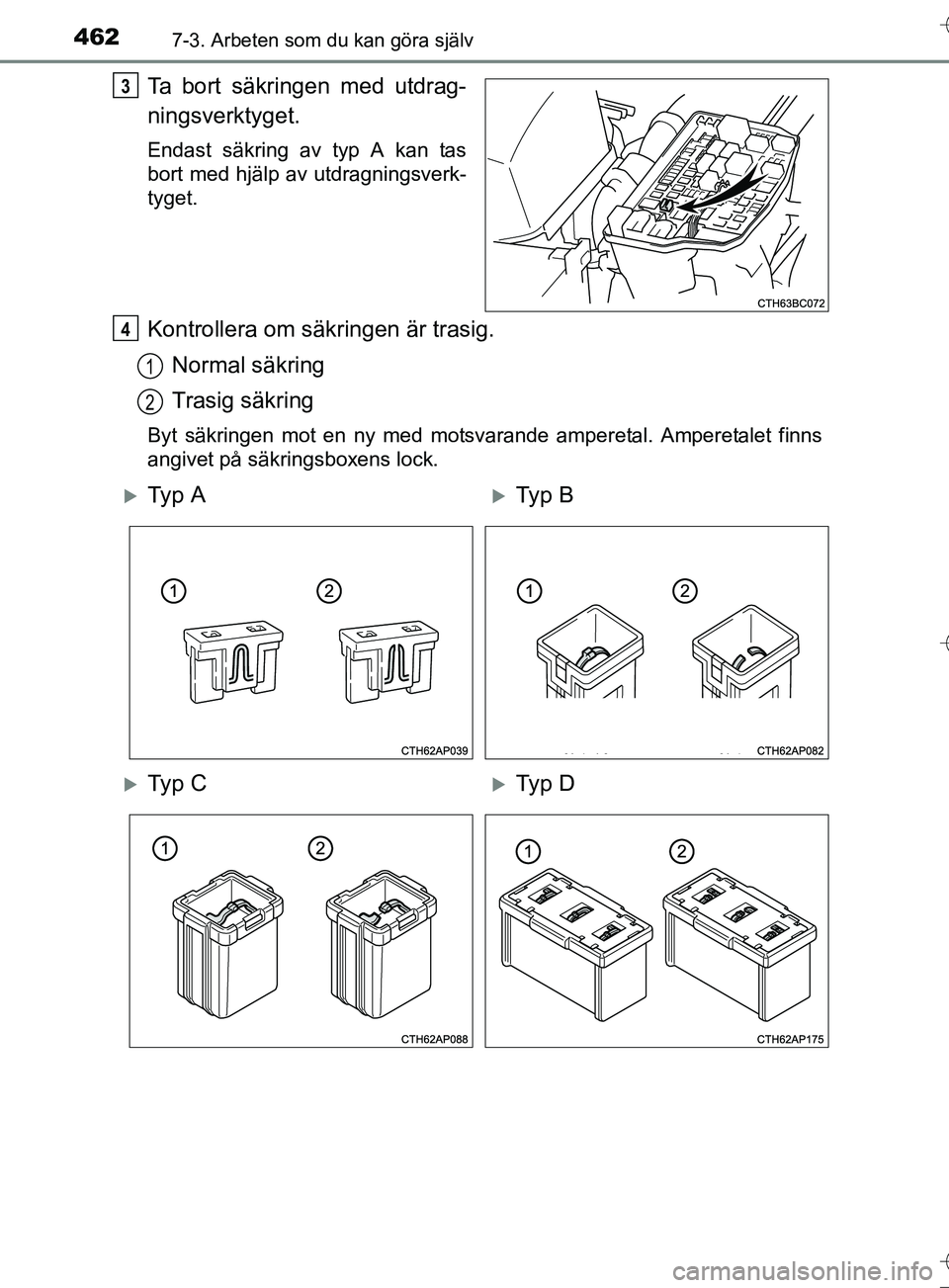

Ta bort säkringen med utdrag-
ningsverktyget.
Endast säkring av typ A kan tas
bort med hjälp av utdragningsverk-
tyget.
Kontrollera om säkringen är trasig.Normal säkring
Trasig säkring
Byt säkringen mot en ny med motsvarande amperetal. Amperetalet finns
angivet på säkringsboxens lock.
3
4
1
2
Ty p ATy p B
Ty p CTy p D
OM12L13SE_Auris_TS.book Page 462 Thursday, September 22, 2016 10:43 AM

4637-3. Arbeten som du kan göra själv
OM12L13SE
7
Underhåll och skötsel

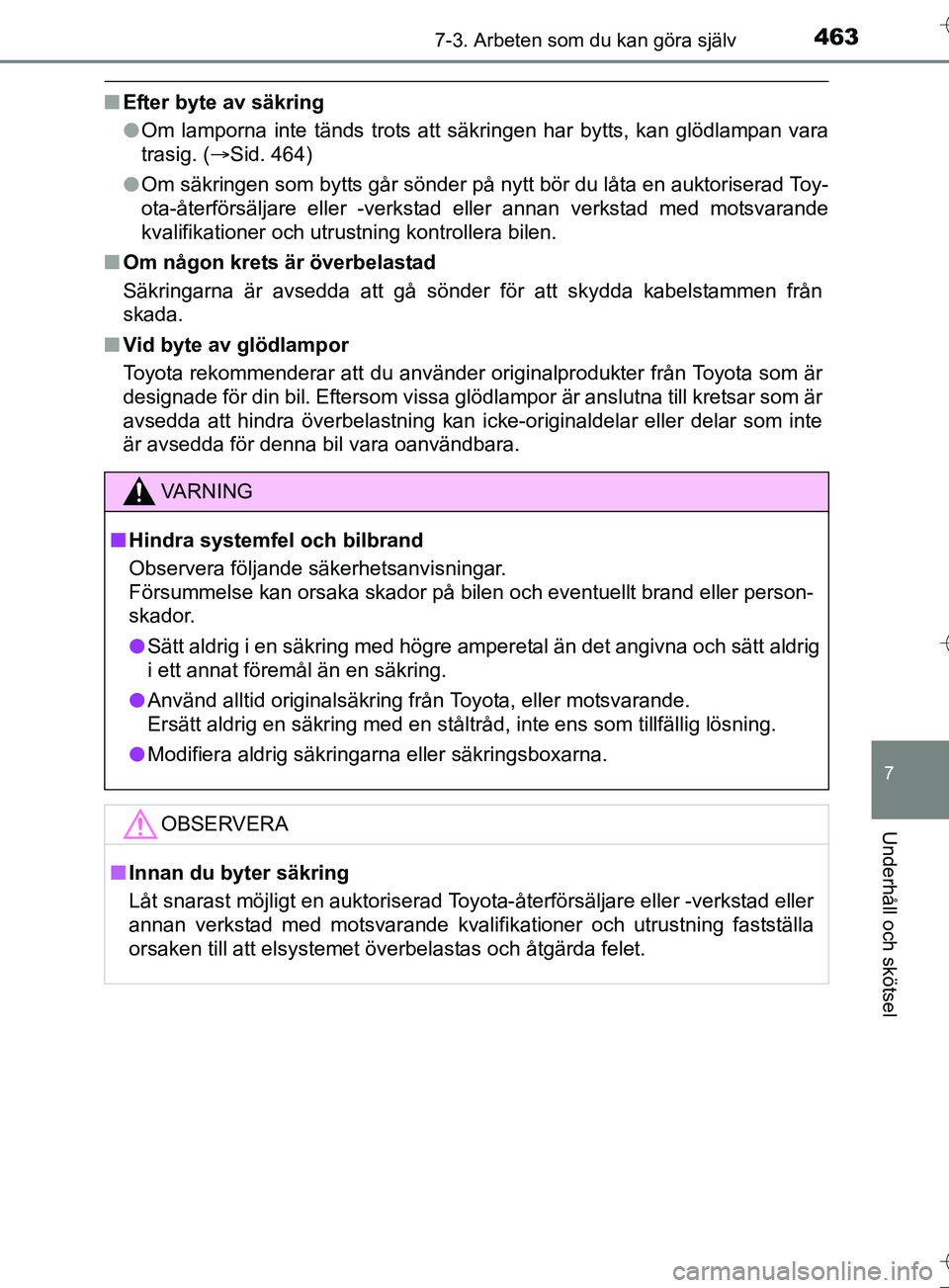

nEfter byte av säkring
lOm lamporna inte tänds trots att säkringen har bytts, kan glödlampan vara
trasig. ( Sid. 464)
l Om säkringen som bytts går sönder på nytt bör du låta en auktoriserad Toy-
ota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
n Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödlampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
VA R N I N G
nHindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
nInnan du byter säkring
Låt snarast möjligt en auktoriserad Toyota-återförsäljare eller -verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning fastställa
orsaken till att elsystemet överbelastas och åtgärda felet.
OM12L13SE_Auris_TS.book Page 463 Thursday, September 22, 2016 10:43 AM

4647-3. Arbeten som du kan göra själv
OM12L13SE
Kontrollera watt-talet på glödlampan som ska bytas. (Sid. 574)
nFram
Modeller med halogenstrålkastare
Glödlampor
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar bero ende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Förberedelser för byte av glödlampa

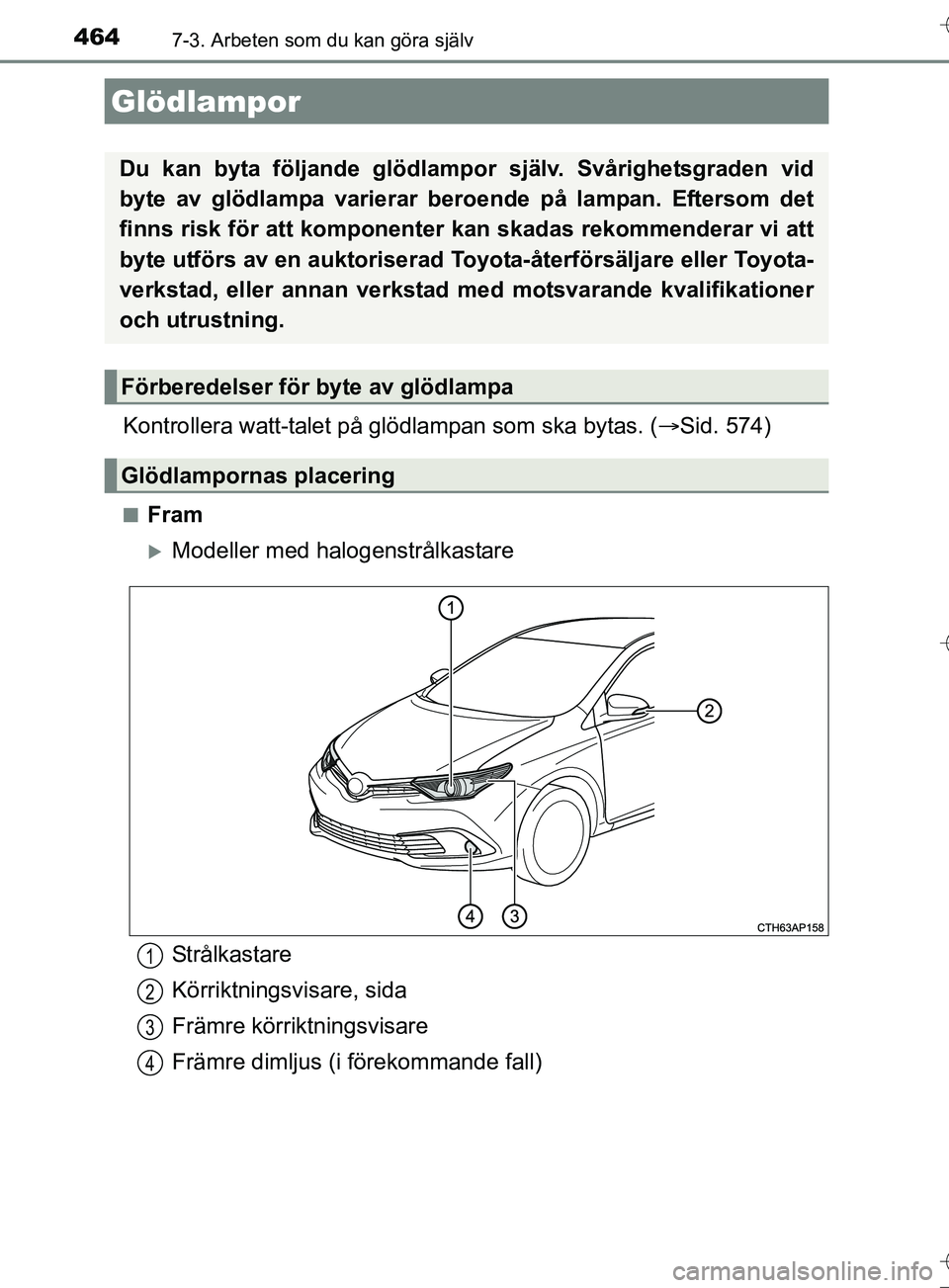

Glödlampornas placering
Strålkastare
Körriktningsvisare, sida
Främre körriktningsvisare
Främre dimljus (i förekommande fall)1
2
3
4
OM12L13SE_Auris_TS.book Page 464 Thursday, September 22, 2016 10:43 AM

4657-3. Arbeten som du kan göra själv
OM12L13SE
7
Underhåll och skötsel

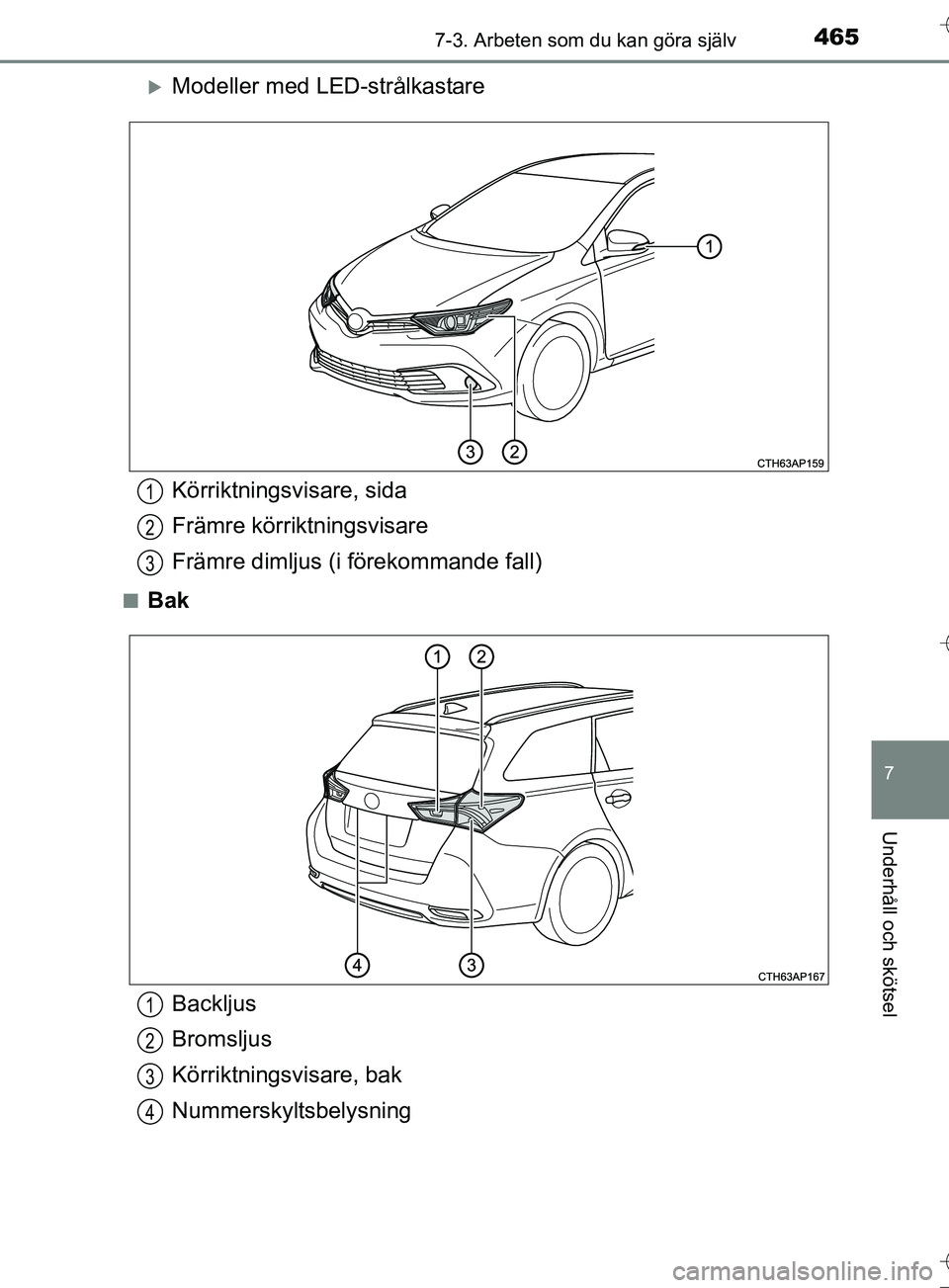

Modeller med LED-strålkastare
nBak
Körriktningsvisare, sida
Främre körriktningsvisare
Främre dimljus (i förekommande fall)1
2
3
Backljus
Bromsljus
Körriktningsvisare, bak
Nummerskyltsbelysning1
2
3
4
OM12L13SE_Auris_TS.book Page 465 Thursday, September 22, 2016 10:43 AM

4667-3. Arbeten som du kan göra själv
OM12L13SEn
Strålkastare (modeller
med halogenstrålkastare)
Lossa fästklämman. Vrid
påfyllningsöppningen för
spolarvätskan och dra ut
den. (Endast vid byte av
glödlampa på höger sida.)
Ta bort locket.
Vrid glödlampan moturs och
ta bort den.
Lossa anslutningsdonet sam-
tidigt som du trycker på spär-
ren.

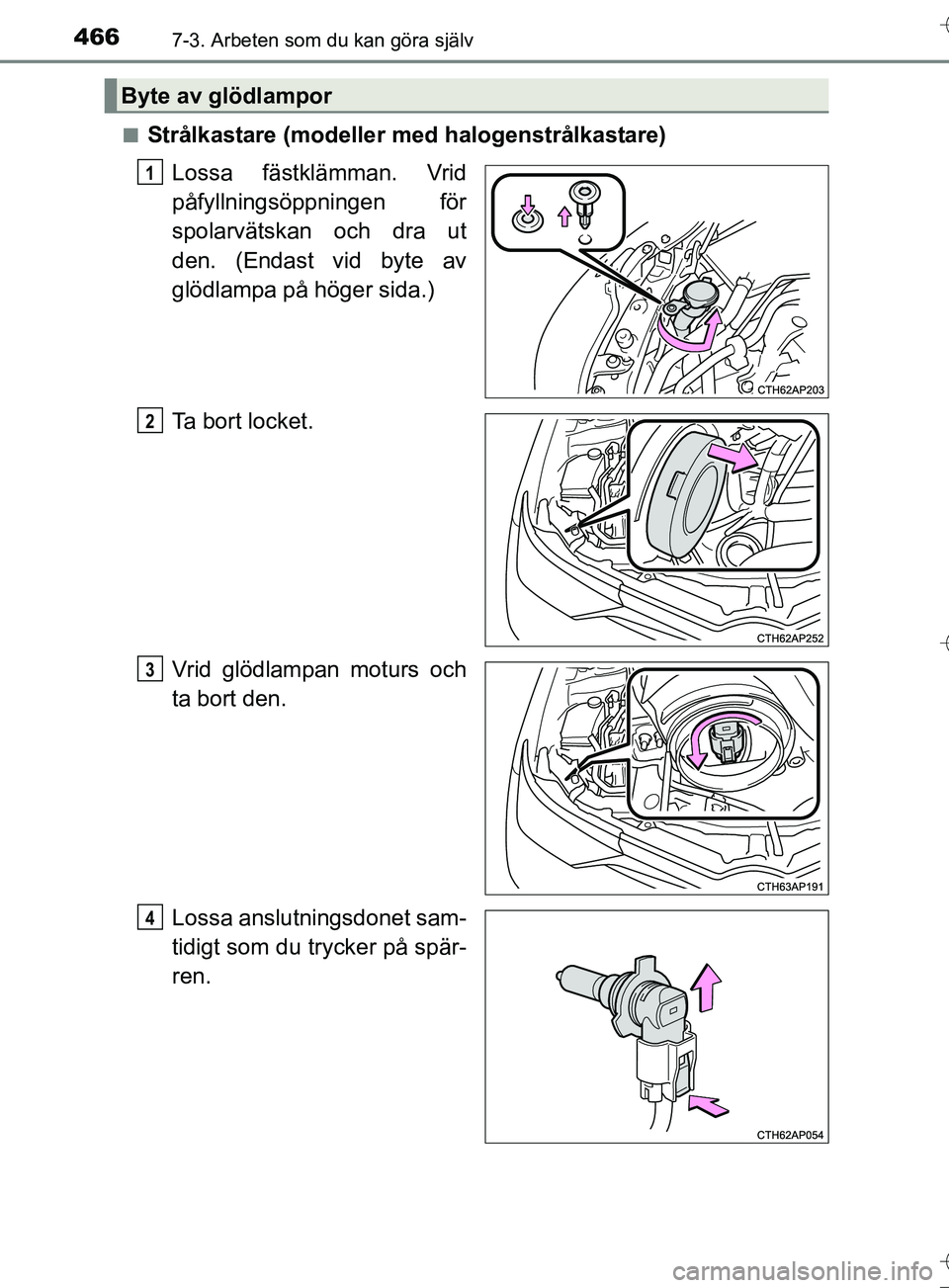

Byte av glödlampor
1
2
3
4
OM12L13SE_Auris_TS.book Page 466 Thursday, September 22, 2016 10:43 AM

4677-3. Arbeten som du kan göra själv
OM12L13SE
7
Underhåll och skötsel

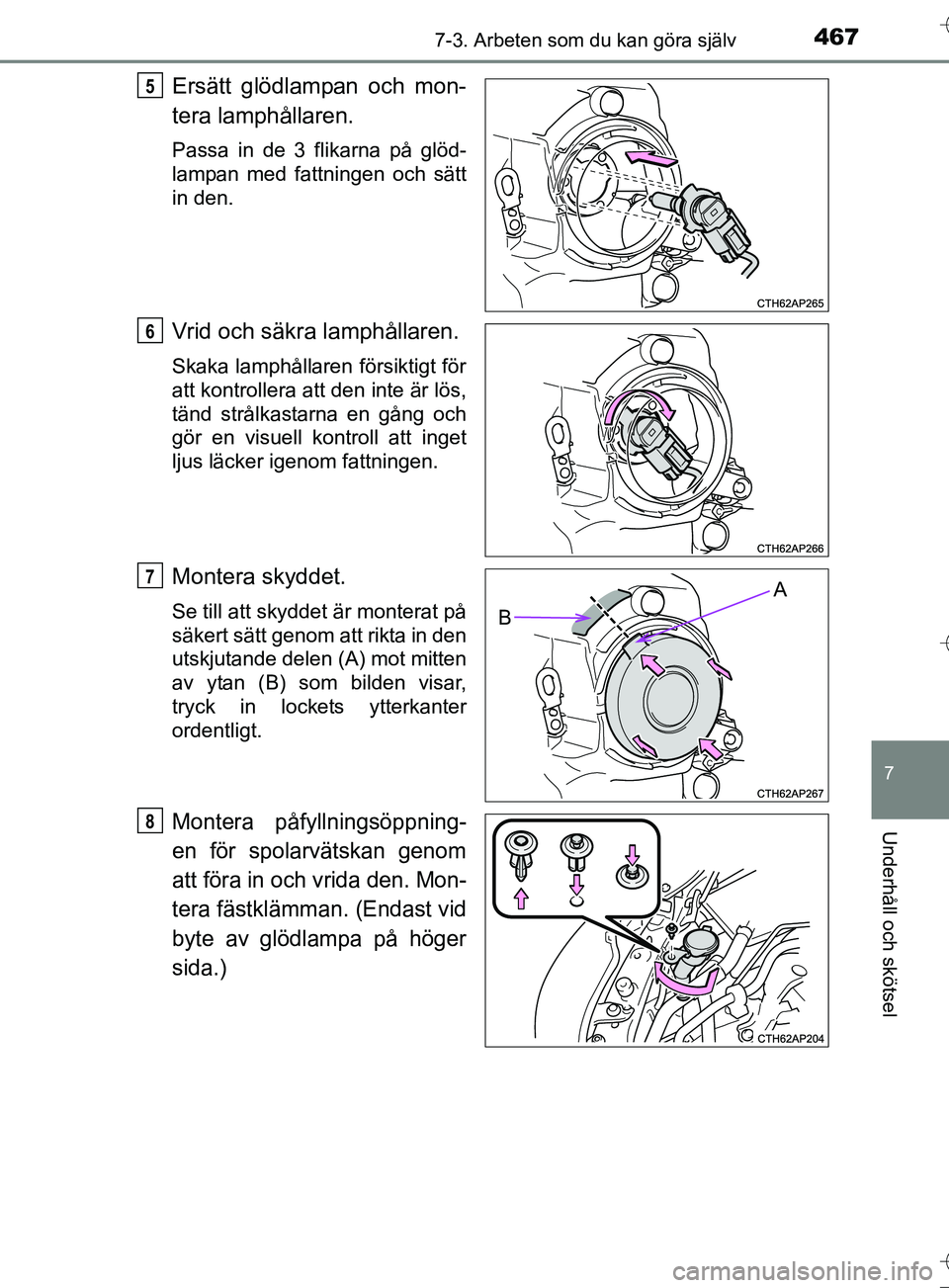

Ersätt glödlampan och mon-
tera lamphållaren.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid och säkra lamphållaren.
Skaka lamphållaren försiktigt för
att kontrollera att den inte är lös,
tänd strålkastarna en gång och
gör en visuell kontroll att inget
ljus läcker igenom fattningen.
Montera skyddet.
Se till att skyddet är monterat på
säkert sätt genom att rikta in den
utskjutande delen (A) mot mitten
av ytan (B) som bilden visar,
tryck in lockets ytterkanter
ordentligt.
Montera påfyllningsöppning-
en för spolarvätskan genom
att föra in och vrida den. Mon-
tera fästklämman. (Endast vid
byte av glödlampa på höger
sida.)
5
6
A
B
7
8
OM12L13SE_Auris_TS.book Page 467 Thursday, September 22, 2016 10:43 AM

4687-3. Arbeten som du kan göra själv
OM12L13SEn

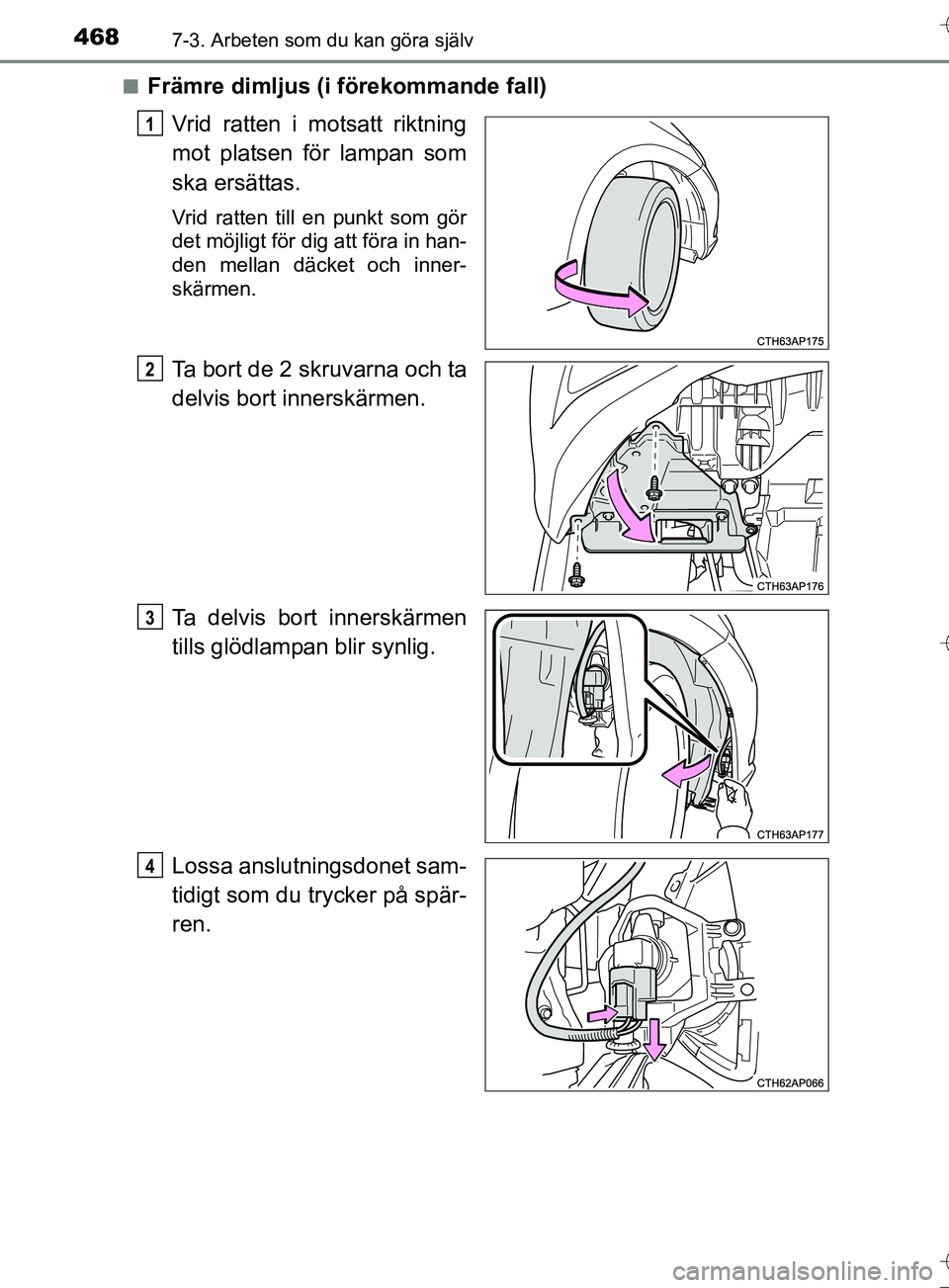

Främre dimljus (i förekommande fall)
Vrid ratten i motsatt riktning
mot platsen för lampan som
ska ersättas.
Vrid ratten till en punkt som gör
det möjligt för dig att föra in han-
den mellan däcket och inner-
skärmen.
Ta bort de 2 skruvarna och ta
delvis bort innerskärmen.
Ta delvis bort innerskärmen
tills glödlampan blir synlig.
Lossa anslutningsdonet sam-
tidigt som du trycker på spär-
ren.
1
2
3
4
OM12L13SE_Auris_TS.book Page 468 Thursday, September 22, 2016 10:43 AM

4697-3. Arbeten som du kan göra själv
OM12L13SE
7
Underhåll och skötsel

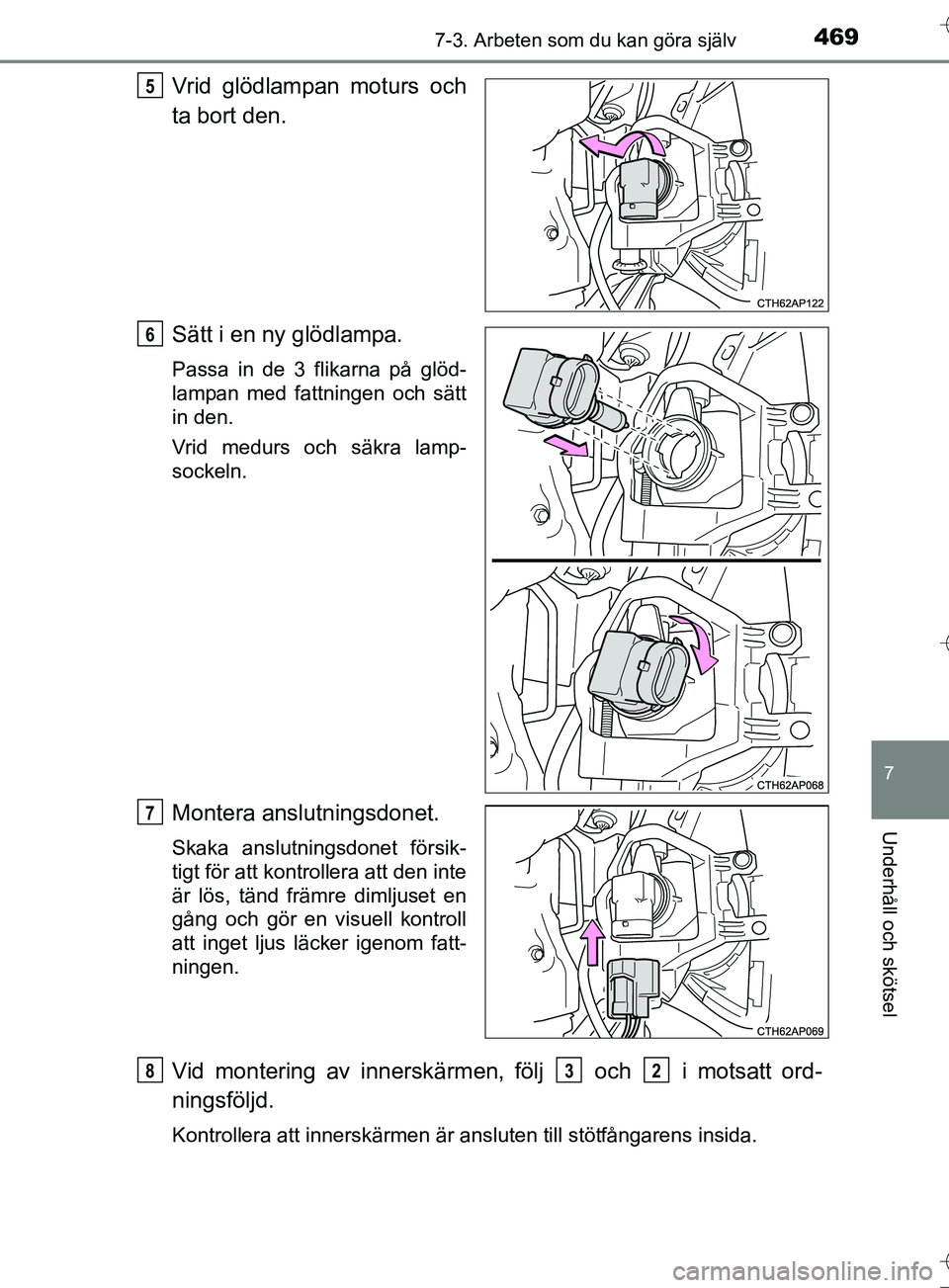

Vrid glödlampan moturs och
ta bort den.
Sätt i en ny glödlampa.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid medurs och säkra lamp-
sockeln.
Montera anslutningsdonet.
Skaka anslutningsdonet försik-
tigt för att kontrollera att den inte
är lös, tänd främre dimljuset en
gång och gör en visuell kontroll
att inget ljus läcker igenom fatt-
ningen.
Vid montering av innerskärmen, följ och i motsatt ord-
ningsföljd.
Kontrollera att innerskärmen är ansluten till stötfångarens insida.
5
6
7
832
OM12L13SE_Auris_TS.book Page 469 Thursday, September 22, 2016 10:43 AM

4707-3. Arbeten som du kan göra själv
OM12L13SEn

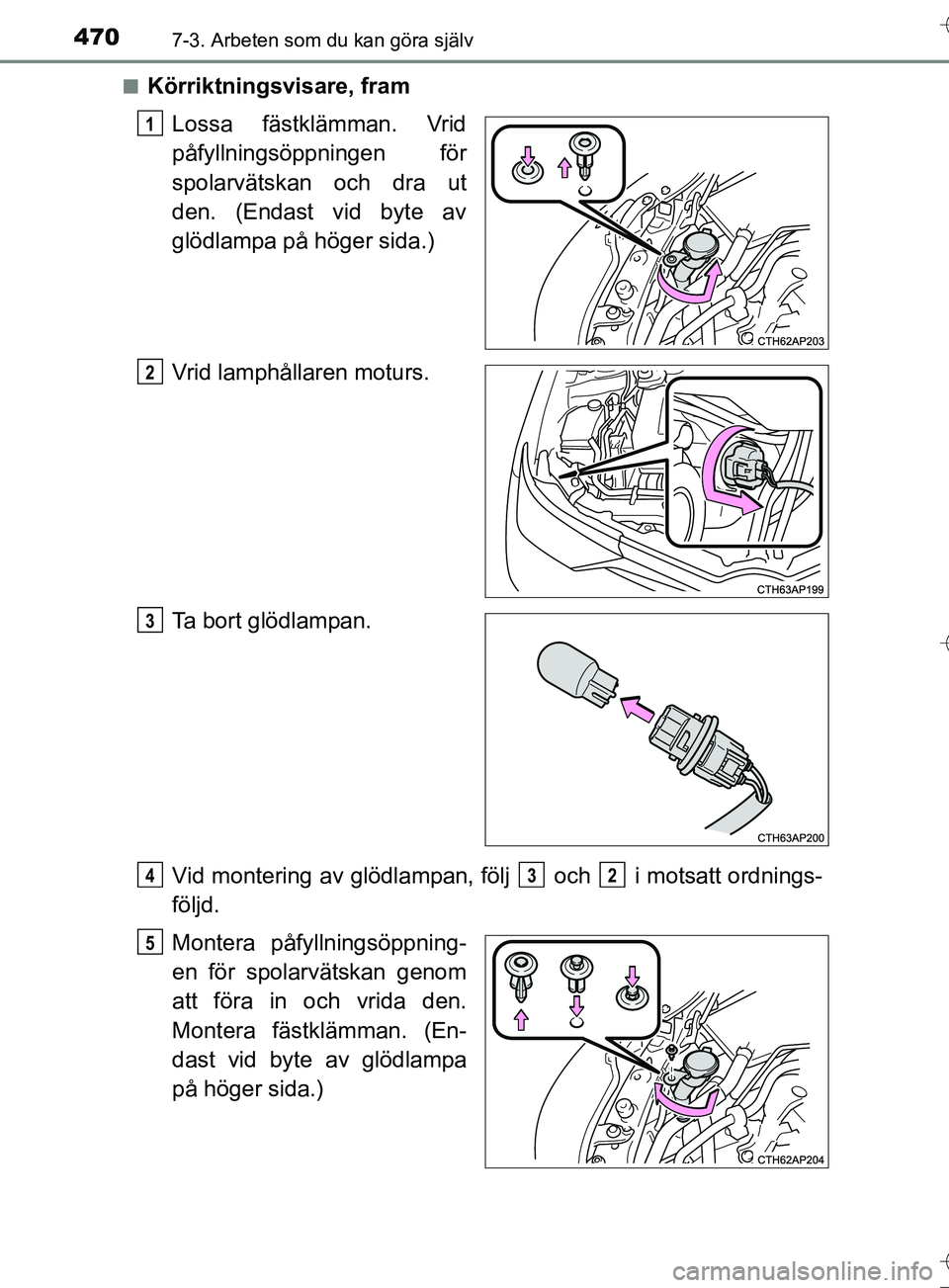

Körriktningsvisare, fram
Lossa fästklämman. Vrid
påfyllningsöppningen för
spolarvätskan och dra ut
den. (Endast vid byte av
glödlampa på höger sida.)
Vrid lamphållaren moturs.
Ta bort glödlampan.
Vid montering av glödlampan, följ och i motsatt ordnings-
följd.
Montera påfyllningsöppning-
en för spolarvätskan genom
att föra in och vrida den.
Montera fästklämman. (En-
dast vid byte av glödlampa
på höger sida.)
1
2
3
432
