TOYOTA AURIS TOURING SPORTS 2017 Bruksanvisningar (in Swedish)

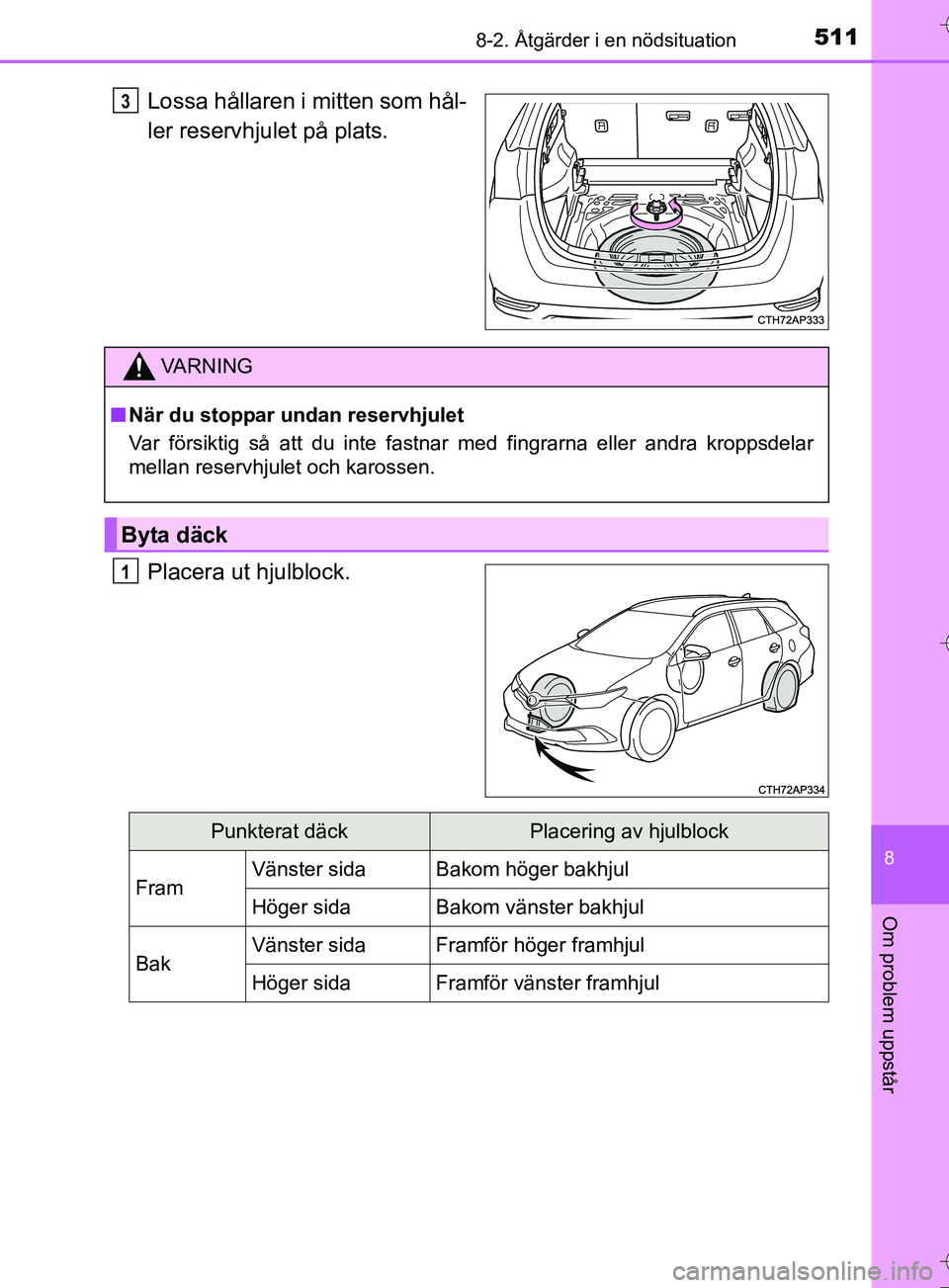

5118-2. Åtgärder i en nödsituation
OM12L13SE
8
Om problem uppstår
Lossa hållaren i mitten som hål-
ler reservhjulet på plats.
Placera ut hjulblock.3
VA R N I N G
nNär du stoppar undan reservhjulet
Var försiktig så att du inte fastnar med fingrarna eller andra kroppsdelar
mellan reservhjulet och karossen.
Byta däck
1
Punkterat däckPlacering av hjulblock
FramVänster sidaBakom höger bakhjul
Höger sidaBakom vänster bakhjul
BakVänster sidaFramför höger framhjul
Höger sidaFramför vänster framhjul
OM12L13SE_Auris_TS.book Page 511 Thursday, September 22, 2016 10:43 AM

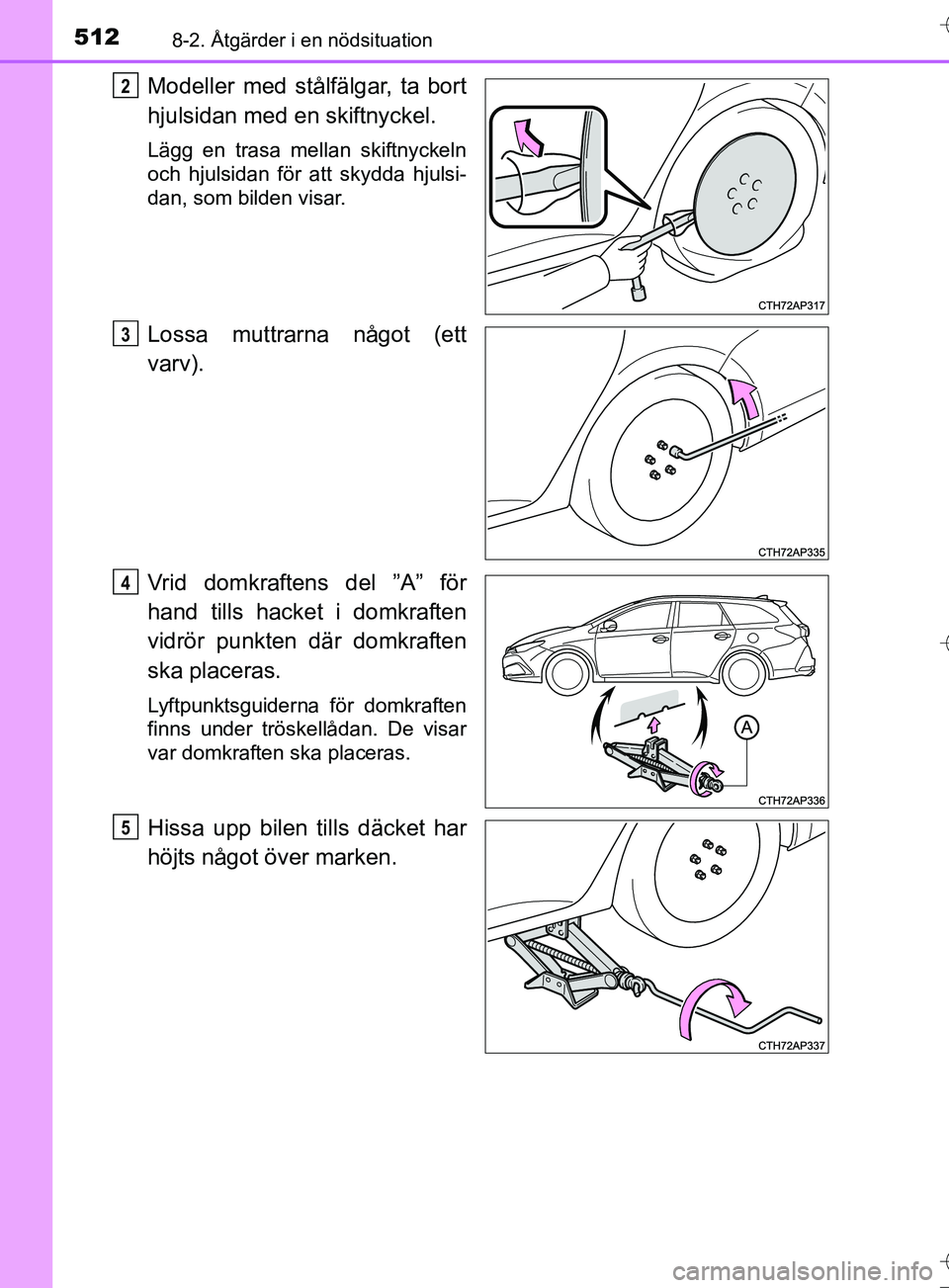

5128-2. Åtgärder i en nödsituation
OM12L13SE
Modeller med stålfälgar, ta bort
hjulsidan med en skiftnyckel.
Lägg en trasa mellan skiftnyckeln
och hjulsidan för att skydda hjulsi-
dan, som bilden visar.
Lossa muttrarna något (ett
varv).
Vrid domkraftens del ”A” för
hand tills hacket i domkraften
vidrör punkten där domkraften
ska placeras.
Lyftpunktsguiderna för domkraften
finns under tröskellådan. De visar
var domkraften ska placeras.
Hissa upp bilen tills däcket har
höjts något över marken.
2
3
4
5
OM12L13SE_Auris_TS.book Page 512 Thursday, September 22, 2016 10:43 AM

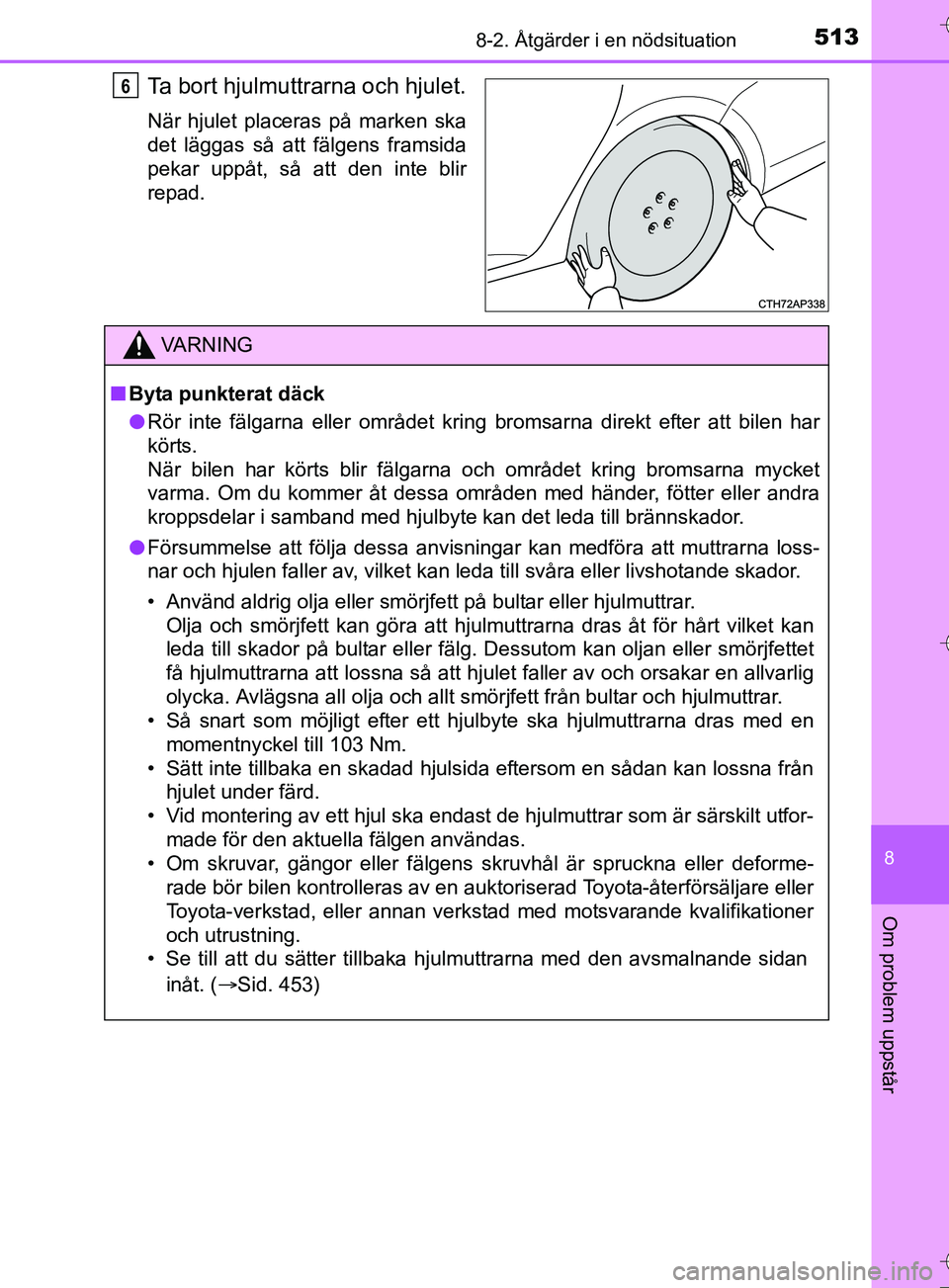

5138-2. Åtgärder i en nödsituation
OM12L13SE
8
Om problem uppstår
Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska
det läggas så att fälgens framsida
pekar uppåt, så att den inte blir
repad.
6
VA R N I N G
nByta punkterat däck
l Rör inte fälgarna eller området kring bromsarna direkt efter att bilen har
körts.
När bilen har körts blir fälgarna och området kring bromsarna mycket
varma. Om du kommer åt dessa områden med händer, fötter eller andra
kroppsdelar i samband med hjulbyte kan det leda till brännskador.
l Försummelse att följa dessa anvisningar kan medföra att muttrarna loss-
nar och hjulen faller av, vilket kan leda till svåra eller livshotande skador.
• Använd aldrig olja eller smörjfett på bultar eller hjulmuttrar.
Olja och smörjfett kan göra att hjulmuttrarna dras åt för hårt vilket kan
leda till skador på bultar eller fälg. Dessutom kan oljan eller smörjfettet
få hjulmuttrarna att lossna så att hjulet faller av och orsakar en allvarlig
olycka. Avlägsna all olja och allt smörjfett från bultar och hjulmuttrar.
• Så snart som möjligt efter ett hjulbyte ska hjulmuttrarna dras med en
momentnyckel till 103 Nm.
• Sätt inte tillbaka en skadad hjulsida eftersom en sådan kan lossna från hjulet under färd.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt utfor- made för den aktuella fälgen användas.
• Om skruvar, gängor eller fälgens skruvhål är spruckna eller deforme-
rade bör bilen kontrolleras av en auk toriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
• Se till att du sätter tillbaka hjulmuttrarna med den avsmalnande sidan
inåt. ( Sid. 453)
OM12L13SE_Auris_TS.book Page 513 Thursday, September 22, 2016 10:43 AM

5148-2. Åtgärder i en nödsituation
OM12L13SE

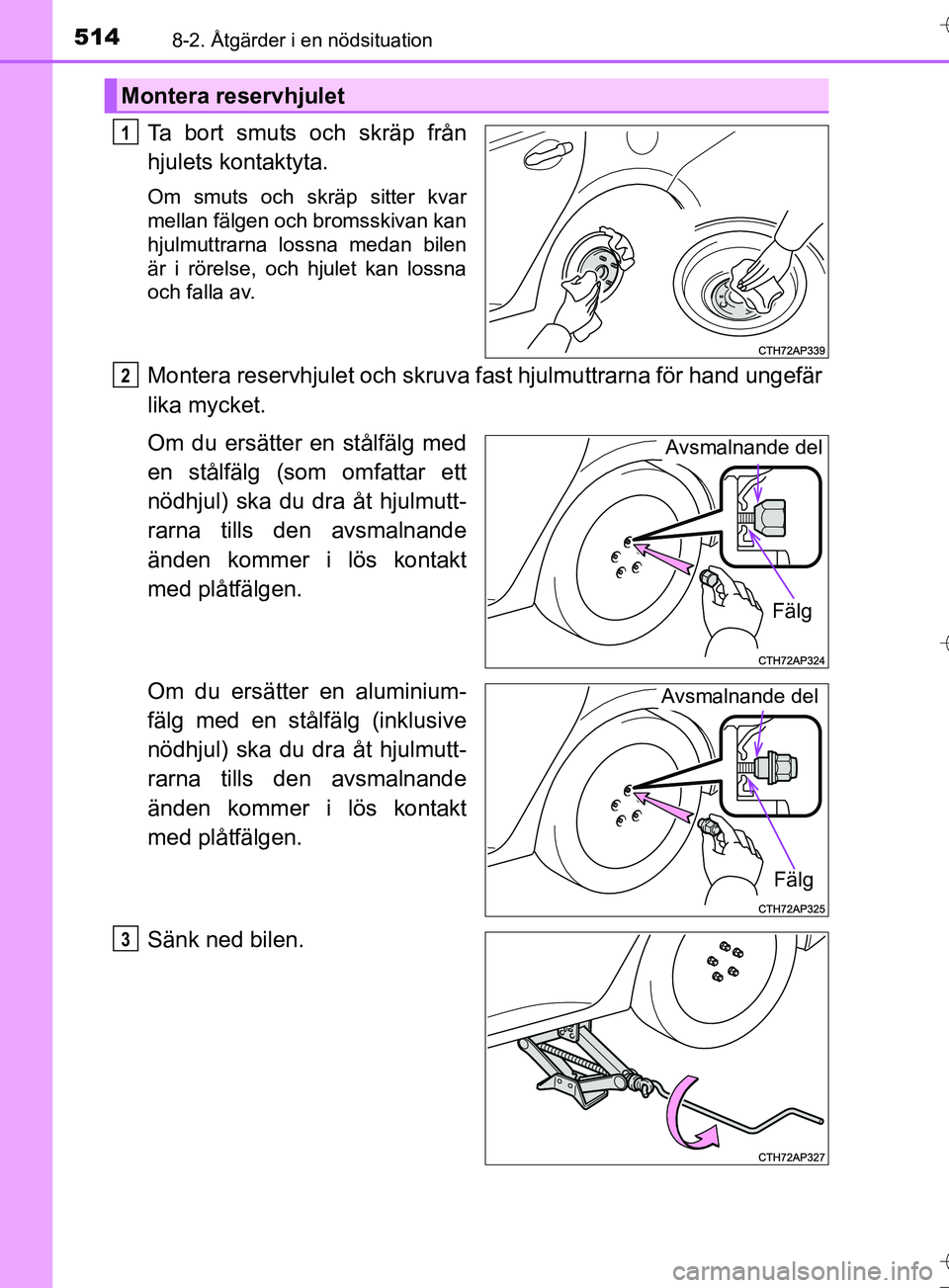

Ta bort smuts och skräp från
hjulets kontaktyta.
Om smuts och skräp sitter kvar
mellan fälgen och bromsskivan kan
hjulmuttrarna lossna medan bilen
är i rörelse, och hjulet kan lossna
och falla av.
Montera reservhjulet och skruva fast hjulmuttrarna för hand ungefär
lika mycket.
Om du ersätter en stålfälg med
en stålfälg (som omfattar ett
nödhjul) ska du dra åt hjulmutt-
rarna tills den avsmalnande
änden kommer i lös kontakt
med plåtfälgen.
Om du ersätter en aluminium-
fälg med en stålfälg (inklusive
nödhjul) ska du dra åt hjulmutt-
rarna tills den avsmalnande
änden kommer i lös kontakt
med plåtfälgen.
Sänk ned bilen.
Montera reservhjulet
1
2
Avsmalnande del
Fälg
Avsmalnande del
Fälg
3
OM12L13SE_Auris_TS.book Page 514 Thursday, September 22, 2016 10:43 AM

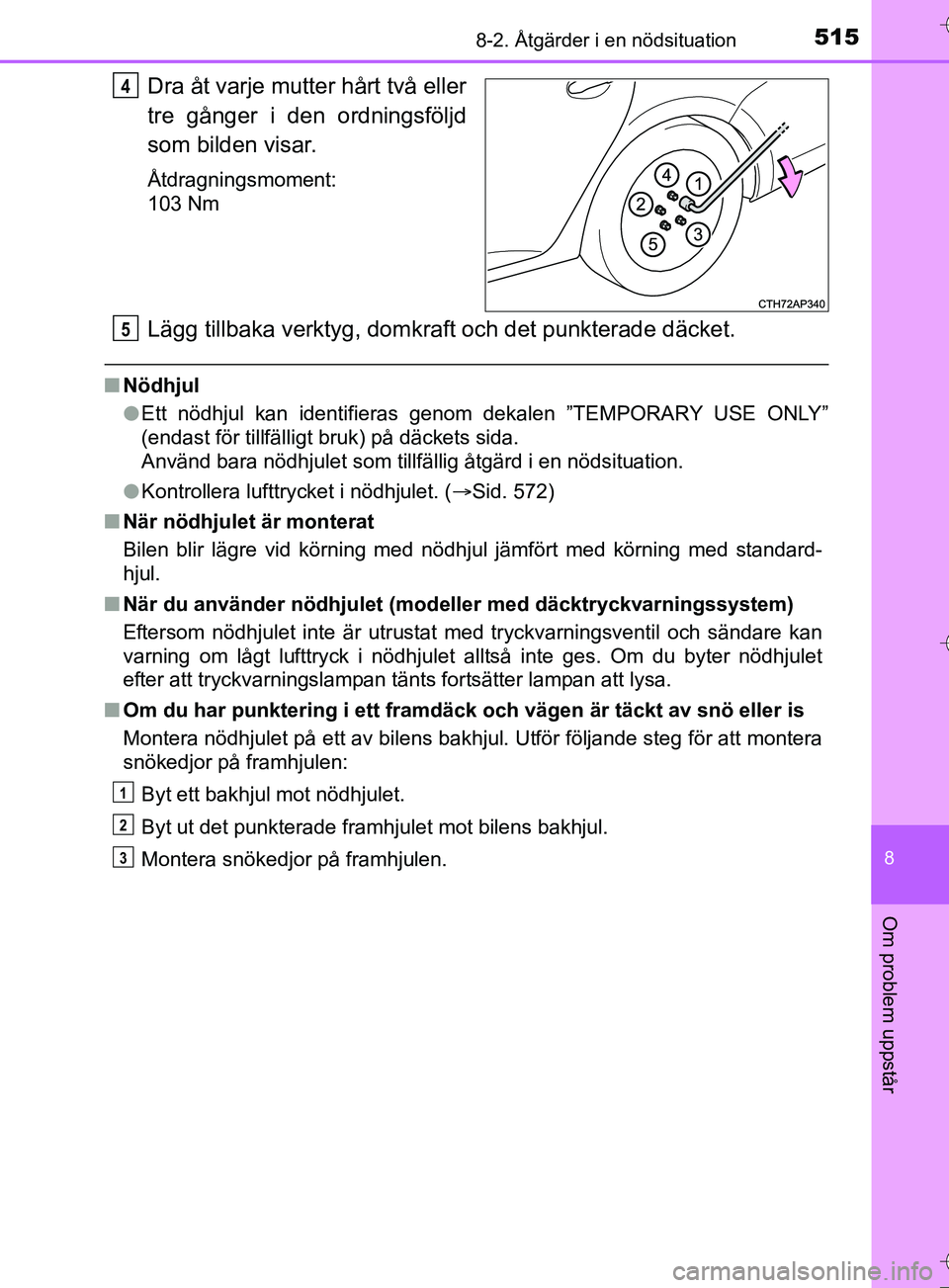

5158-2. Åtgärder i en nödsituation
OM12L13SE
8
Om problem uppstår
Dra åt varje mutter hårt två eller
tre gånger i den ordningsföljd
som bilden visar.
Åtdragningsmoment:
103 Nm
Lägg tillbaka verktyg, domkraft och det punkterade däcket.
nNödhjul
lEtt nödhjul kan identifieras genom dekalen ”TEMPORARY USE ONLY”
(endast för tillfälligt bruk) på däckets sida.
Använd bara nödhjulet som tillfällig åtgärd i en nödsituation.
l Kontrollera lufttrycket i nödhjulet. ( Sid. 572)
n När nödhjulet är monterat
Bilen blir lägre vid körning med nödhjul jämfört med kö\
rning med standard-
hjul.
n När du använder nödhjulet (mod eller med däcktryckvarningssystem)
Eftersom nödhjulet inte är utrustat med tryckvarningsventil och sändare kan
varning om lågt lufttryck i nödhjulet alltså inte ges. Om du byter nödhjulet
efter att tryckvarningslampan tänts fortsätter lampan att lysa.
n Om du har punktering i ett framdäck och vägen är täckt av snö eller is
Montera nödhjulet på ett av bilens bakhjul. Utför följande steg för att montera
snökedjor på framhjulen:
Byt ett bakhjul mot nödhjulet.
Byt ut det punkterade framhjulet mot bilens bakhjul.
Montera snökedjor på framhjulen.
4
5
1
2
3
OM12L13SE_Auris_TS.book Page 515 Thursday, September 22, 2016 10:43 AM

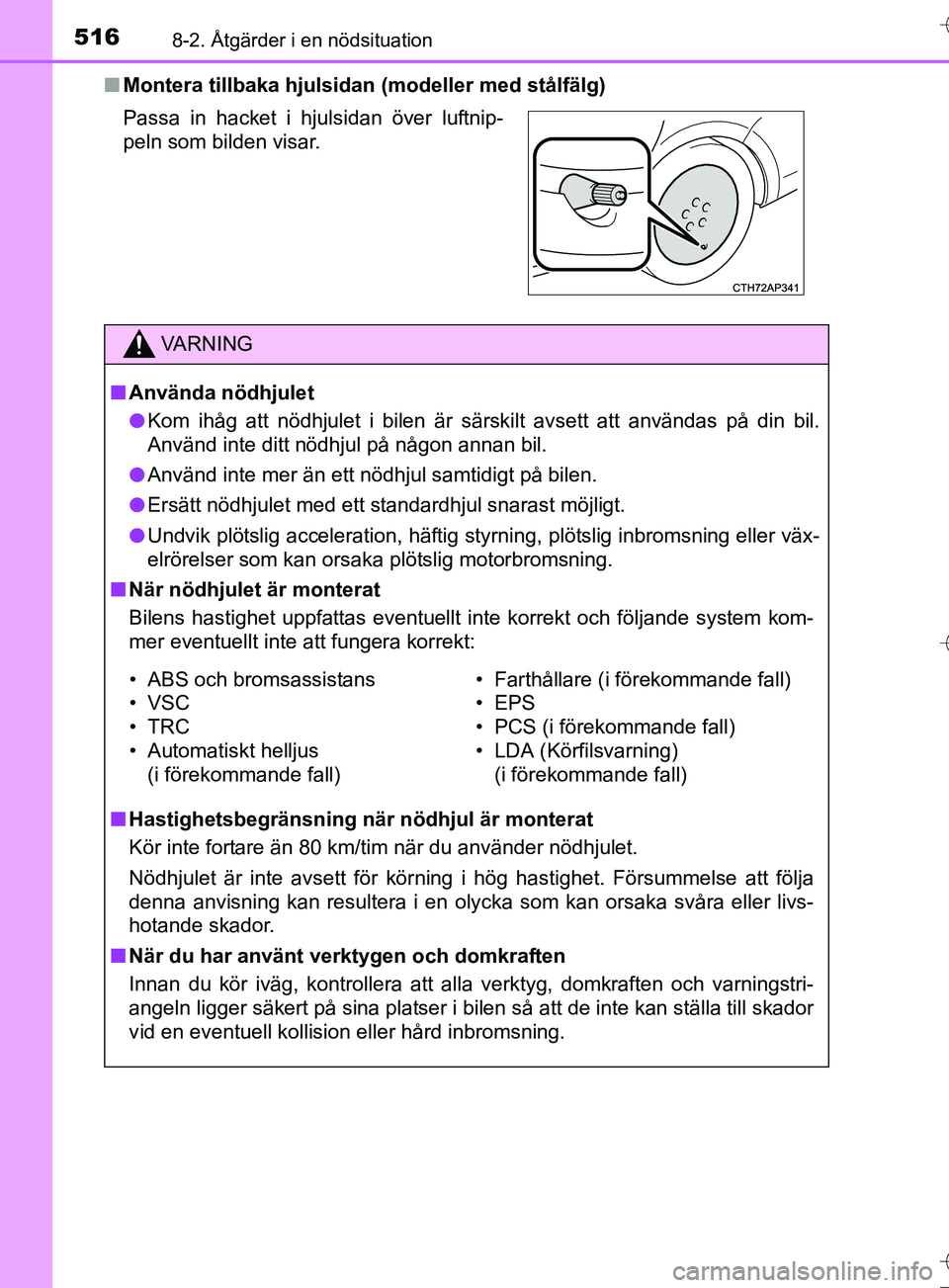

5168-2. Åtgärder i en nödsituation
OM12L13SEn
Montera tillbaka hjulsidan (modeller med stålfälg)
Passa in hacket i hjulsidan över luftnip-
peln som bilden visar.
VA R N I N G
nAnvända nödhjulet
l Kom ihåg att nödhjulet i bilen är särskilt avsett att användas på din bil.
Använd inte ditt nödhjul på någon annan bil.
l Använd inte mer än ett nödhjul samtidigt på bilen.
l Ersätt nödhjulet med ett standardhjul snarast möjligt.
l Undvik plötslig acceleration, häftig styrning, plötslig inbromsning eller väx-
elrörelser som kan orsaka plötslig motorbromsning.
n När nödhjulet är monterat
Bilens hastighet uppfattas eventuellt inte korrekt och följande system kom-
mer eventuellt inte att fungera korrekt:
n Hastighetsbegränsning när nödhjul är monterat
Kör inte fortare än 80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en olycka som kan orsaka svåra eller livs-
hotande skador.
n När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i bilen så att de inte kan ställa till skador
vid en eventuell kollision eller hård inbromsning.
• ABS och bromsassistans
•VSC
•TRC
• Automatiskt helljus
(i förekommande fall) • Farthållare (i förekommande fall)
•EPS
• PCS (i förekommande fall)
• LDA (Körfilsvarning)
(i förekommande fall)
OM12L13SE_Auris_TS.book Page 516 Thursday, September 22, 2016 10:43 AM

5178-2. Åtgärder i en nödsituation
OM12L13SE
8
Om problem uppstår

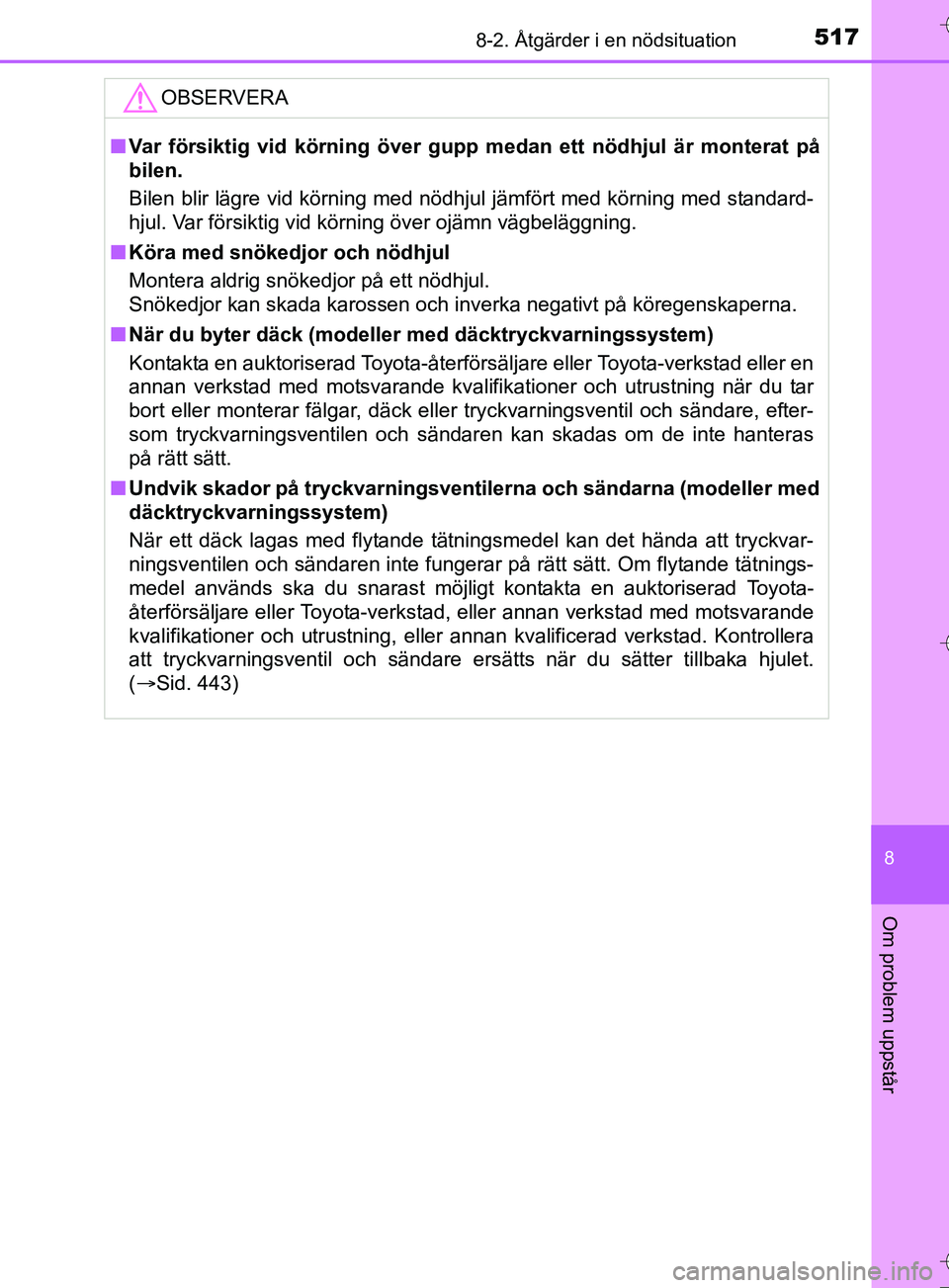

OBSERVERA
nVar försiktig vid körning över gupp medan ett nödhjul är monterat på
bilen.
Bilen blir lägre vid körning med nödhjul jämfört med körning med standard-
hjul. Var försiktig vid körning över ojämn vägbeläggning.
n Köra med snökedjor och nödhjul
Montera aldrig snökedjor på ett nödhjul.
Snökedjor kan skada karossen och inverka negativt på köregenskaperna.
n När du byter däck (modeller med däcktryckvarningssystem)
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller en
annan verkstad med motsvarande kvalifikationer och utrustning när du tar
bort eller monterar fälgar, däck eller tryckvarningsventil och sändare, efter-
som tryckvarningsventilen och sändaren kan skadas om de inte hanteras
på rätt sätt.
n Undvik skador på tryckvarningsventile rna och sändarna (modeller med
däcktryckvarningssystem)
När ett däck lagas med flytande tätningsmedel kan det hända att tryckvar-
ningsventilen och sändaren inte fungerar på rätt sätt. Om flytande tätnings-
medel används ska du snarast möjligt kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning, eller annan kvalificerad verkstad. Kontrollera
att tryckvarningsventil och sändare ersätts när du sätter tillbaka hjulet.
( Sid. 443)
OM12L13SE_Auris_TS.book Page 517 Thursday, September 22, 2016 10:43 AM

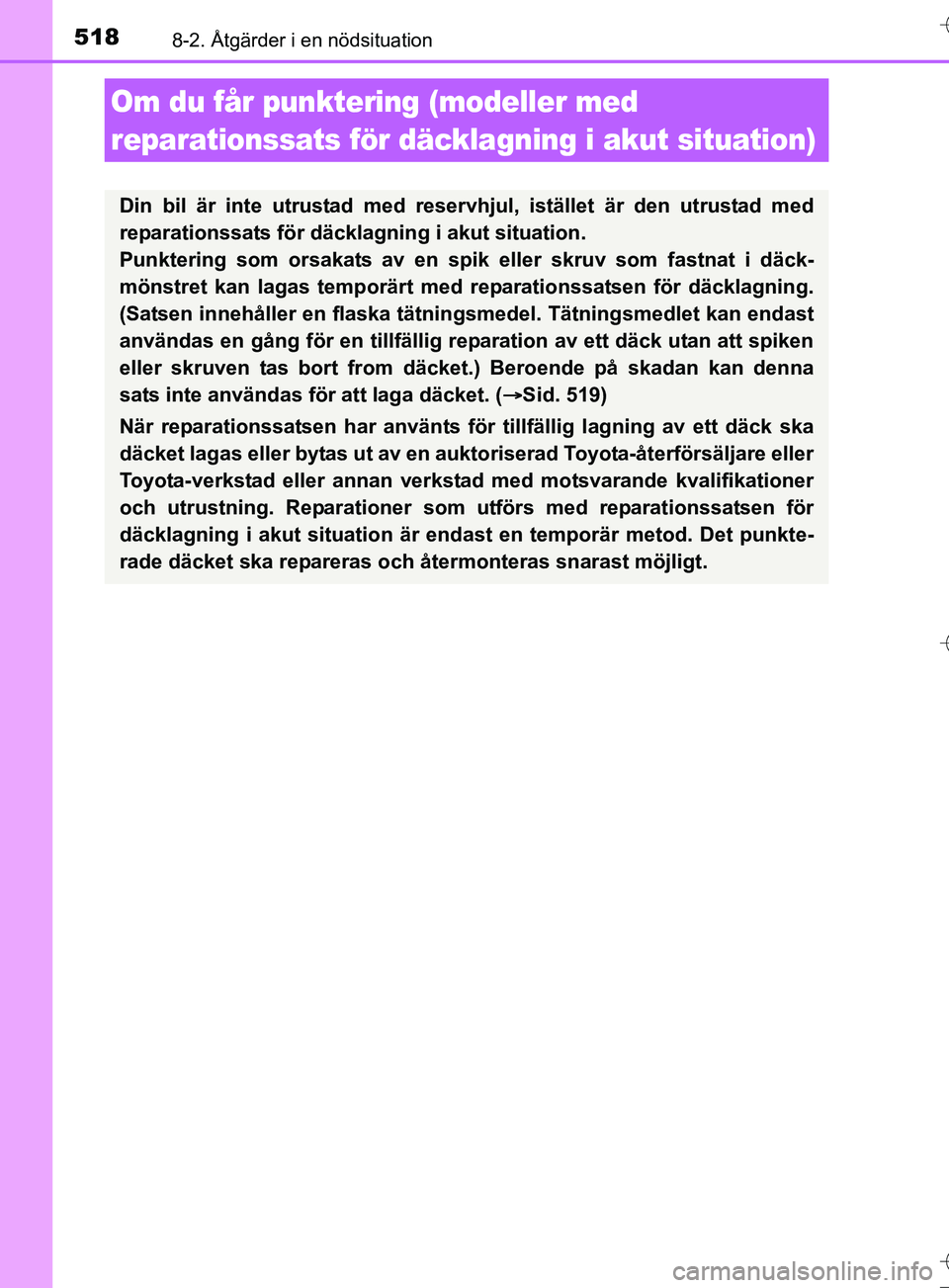

5188-2. Åtgärder i en nödsituation
OM12L13SE
Om du får punktering (modeller med
reparationssats för däckla gning i akut situation)
Din bil är inte utrustad med reser vhjul, istället är den utrustad med
reparationssats för däcklagning i akut situation.
Punktering som orsakats av en spik eller skruv som fastnat i däck-
mönstret kan lagas temporärt me d reparationssatsen för däcklagning.
(Satsen innehåller en flaska tätningsmedel. Tätningsmedlet kan endast
användas en gång för en tillfällig re paration av ett däck utan att spiken
eller skruven tas bort from däcket.) Beroende på skadan kan denna
sats inte användas för att laga däcket. ( Sid. 519)
När reparationssatsen har använts för tillfällig lagning av ett däck ska
däcket lagas eller bytas ut av en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkst ad med motsvarande kvalifikationer
och utrustning. Reparationer som utförs med reparationssatsen för
däcklagning i akut situation är end ast en temporär metod. Det punkte-
rade däcket ska repareras och återmonteras snarast möjligt.
OM12L13SE_Auris_TS.book Page 518 Thursday, September 22, 2016 10:43 AM

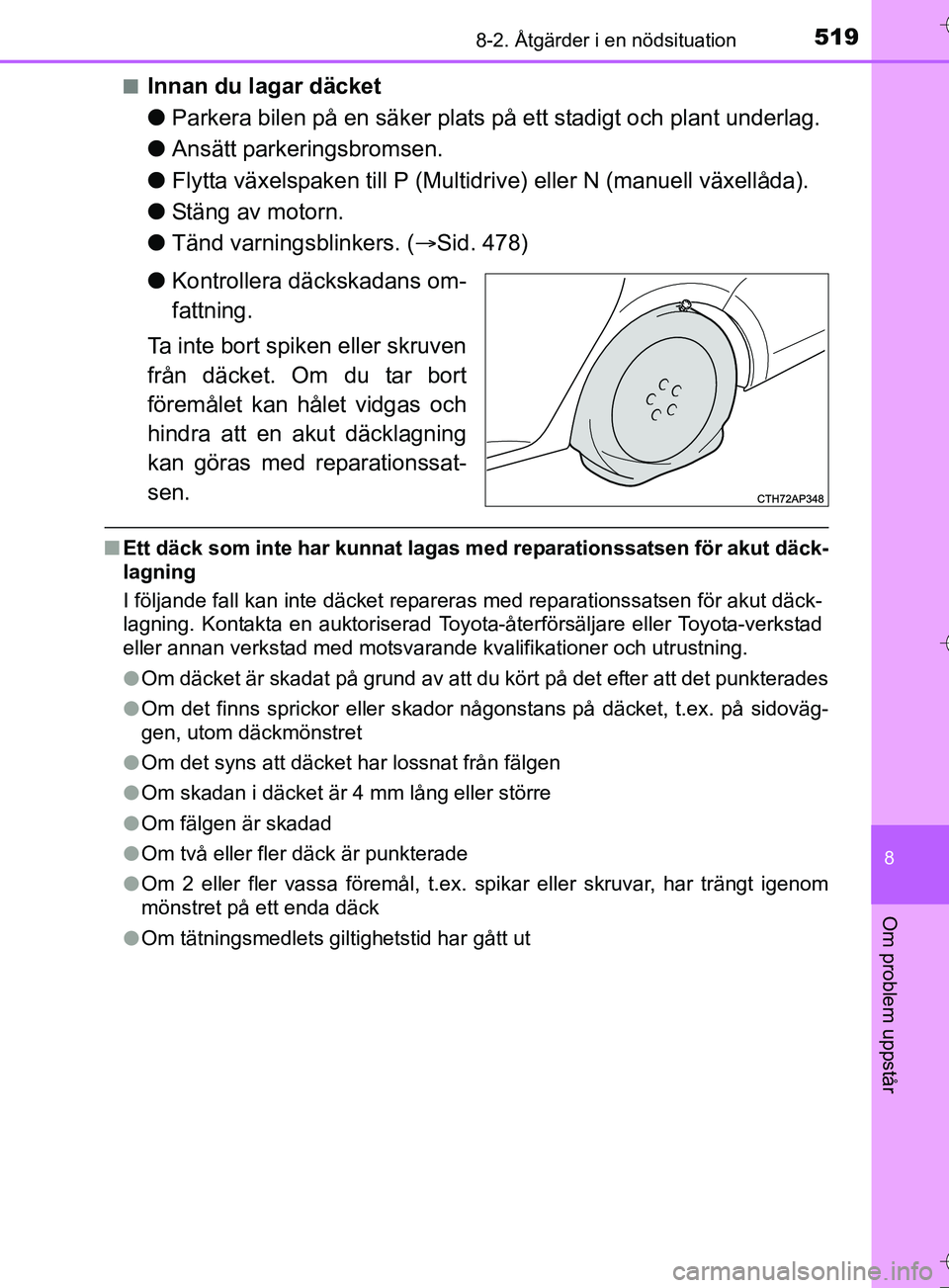

5198-2. Åtgärder i en nödsituation
OM12L13SE
8
Om problem uppstår
nInnan du lagar däcket
lParkera bilen på en säker plats på ett stadigt och plant underlag.
l Ansätt parkeringsbromsen.
l Flytta växelspaken till P (Multidr ive) eller N (manuell växellåda).
l Stäng av motorn.
l Tänd varningsblinkers. ( Sid. 478)
l Kontrollera däc kskadans om-
fattning.
Ta inte bort spiken eller skruven
från däcket. Om du tar bort
föremålet kan hålet vidgas och
hindra att en akut däcklagning
kan göras med reparationssat-
sen.
n Ett däck som inte har k unnat lagas med reparationssatsen för akut däck-
lagning
I följande fall kan inte däcket repareras med reparationssatsen för akut däck-
lagning. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning.
l Om däcket är skadat på grund av att du kört på det efter att det punkterades
l Om det finns sprickor eller skador någonstans på däcket, t.ex. på sidoväg-
gen, utom däckmönstret
l Om det syns att däcket har lossnat från fälgen
l Om skadan i däcket är 4 mm lång eller större
l Om fälgen är skadad
l Om två eller fler däck är punkterade
l Om 2 eller fler vassa föremål, t.ex. spikar eller skruvar, har trängt igenom
mönstret på ett enda däck
l Om tätningsmedlets giltighetstid har gått ut
OM12L13SE_Auris_TS.book Page 519 Thursday, September 22, 2016 10:43 AM

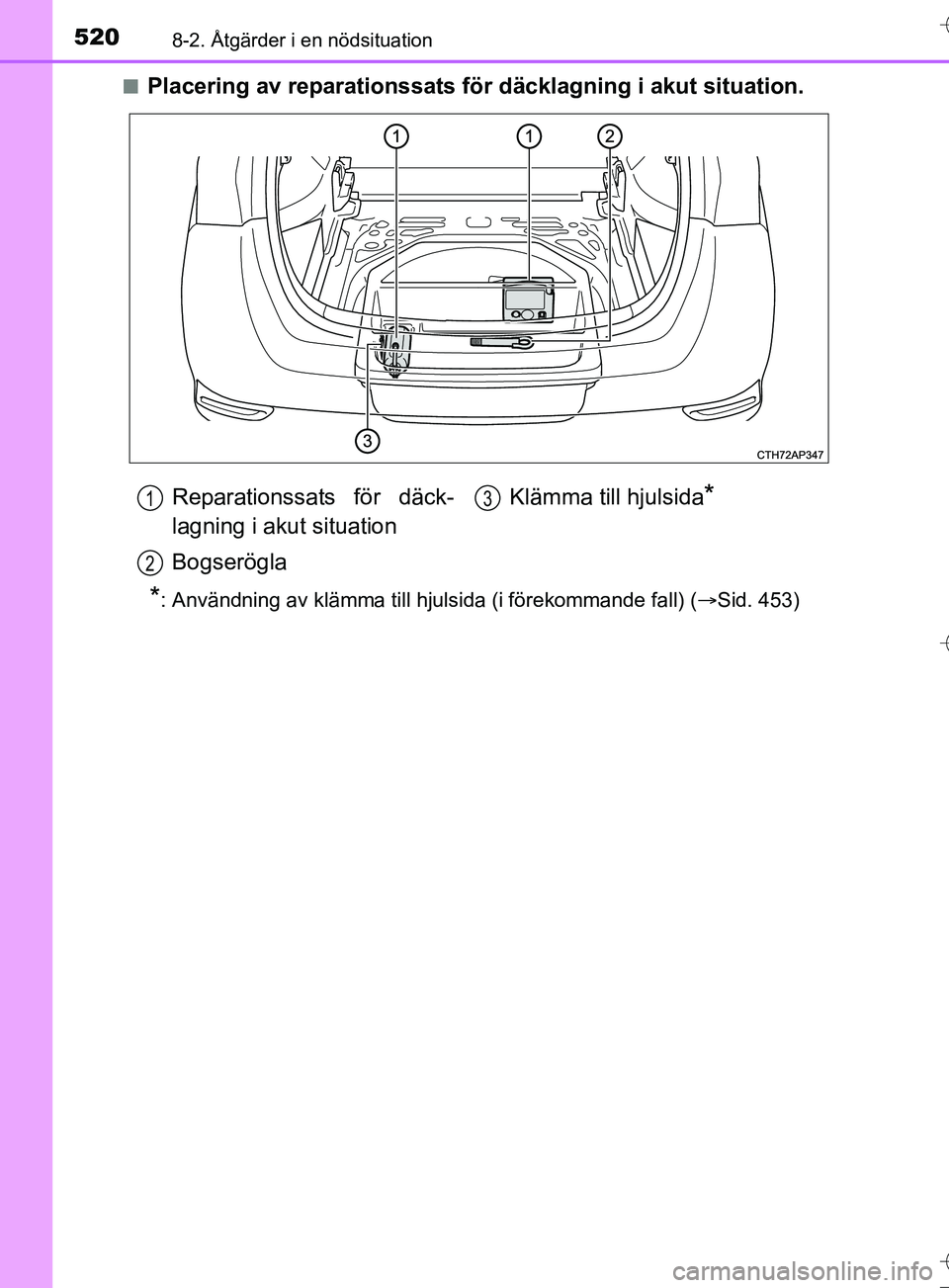

5208-2. Åtgärder i en nödsituation
OM12L13SEn
Placering av reparationssats för
däcklagning i akut situation.
*: Användning av klämma till hjulsida (i förekommande fall) ( Sid. 453)
Reparationssats för däck-
lagning i akut situation
BogseröglaKlämma till hjulsida*1
2
3
OM12L13SE_Auris_TS.book Page 520 Thursday, September 22, 2016 10:43 AM
