5418-2. Åtgärder i en nödsituation
OM12L13SE
8
Om problem uppstår

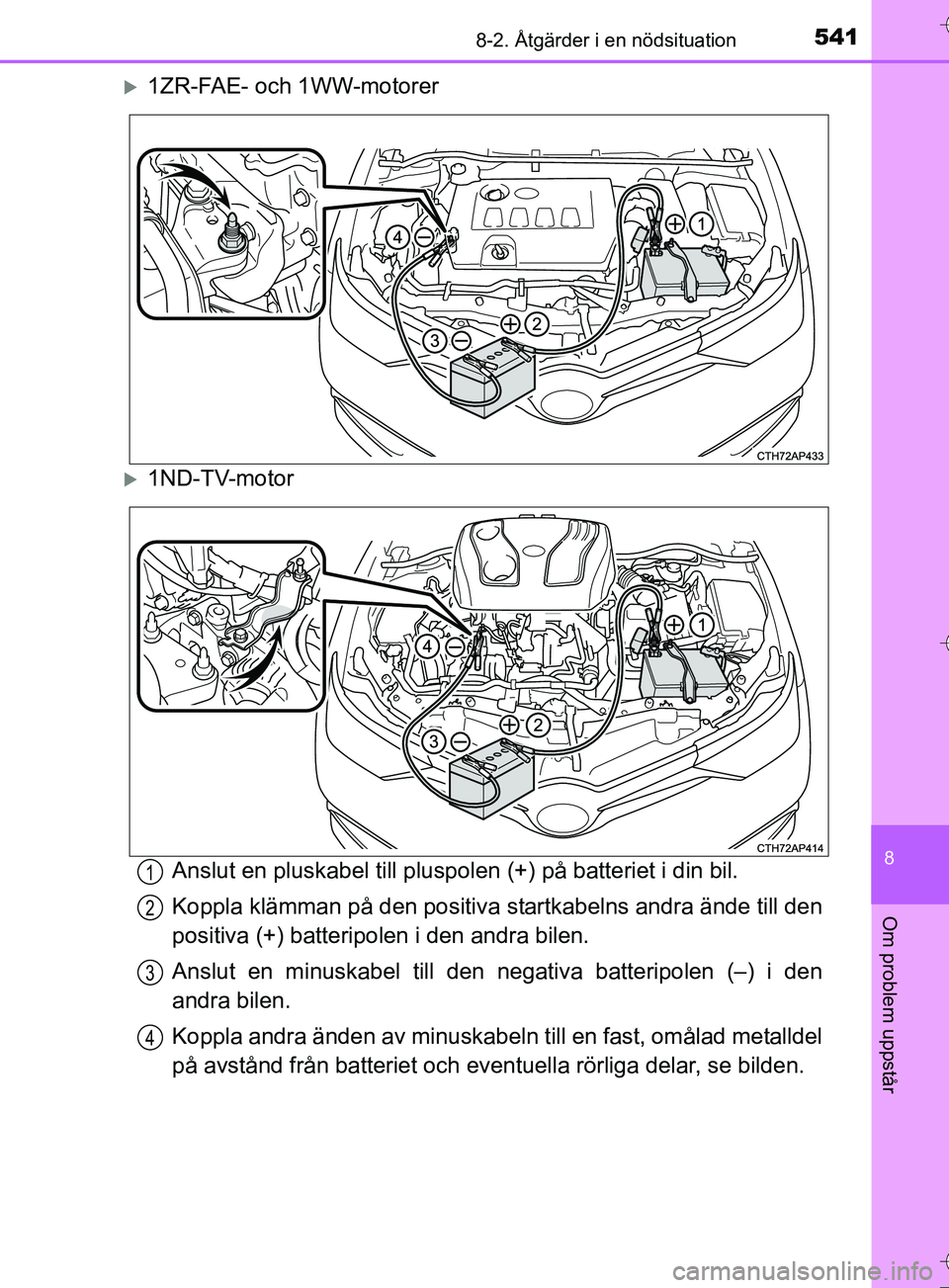

1ZR-FAE- och 1WW-motorer
1ND-TV-motorAnslut en pluskabel till pluspolen (+) på batteriet i din bil.
Koppla klämman på den positiva startkabelns andra ände till den
positiva (+) batteripolen i den andra bilen.
Anslut en minuskabel till den negativa batteripolen (–) i den
andra bilen.
Koppla andra änden av minuskabeln till en fast, omålad metalldel
på avstånd från batteriet och eventuella rörliga delar, se bilden.
1
2
3
4
OM12L13SE_Auris_TS.book Page 541 Thursday, September 22, 2016 10:43 AM

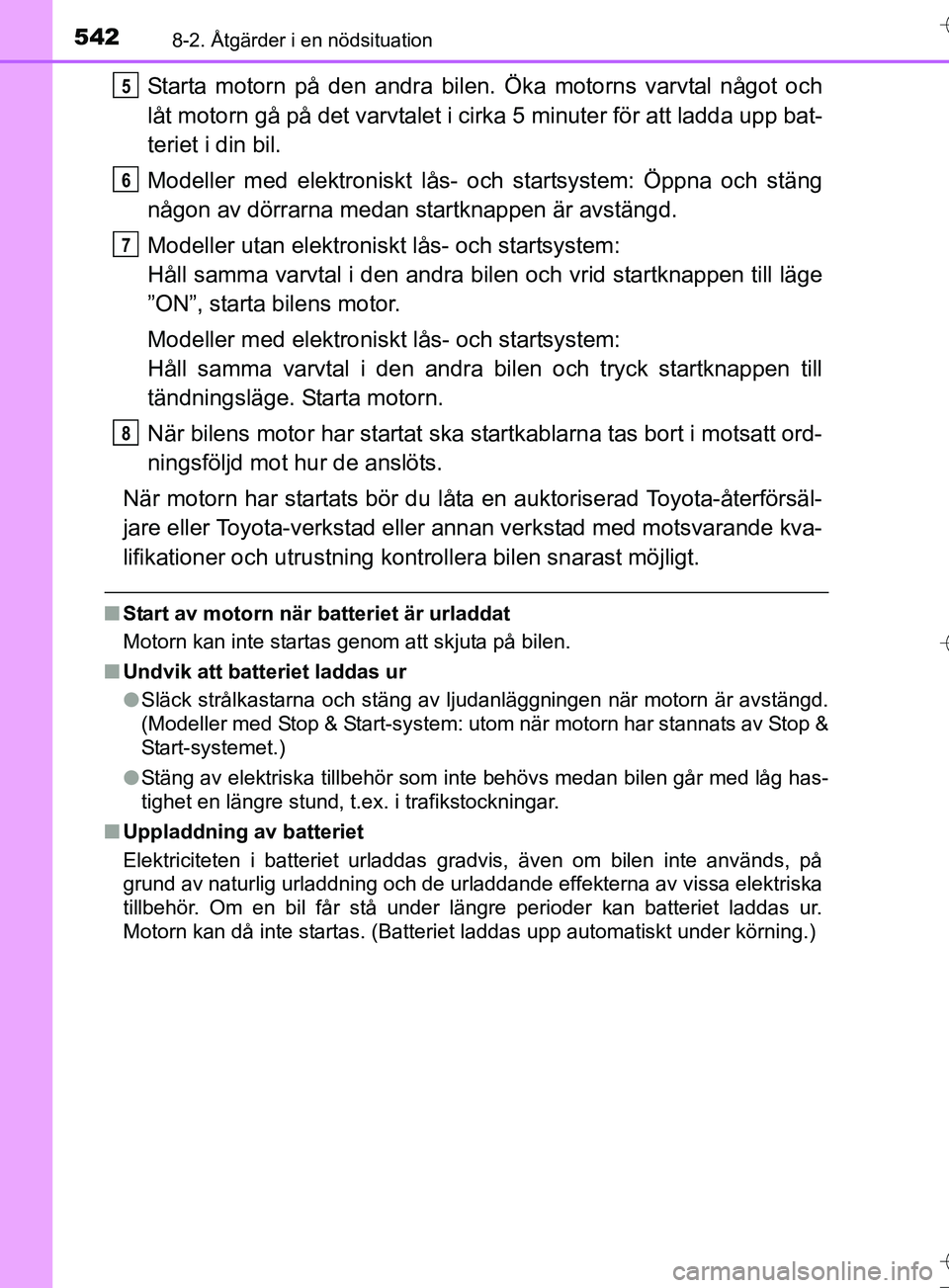

5428-2. Åtgärder i en nödsituation
OM12L13SE
Starta motorn på den andra bilen. Öka motorns varvtal något och
låt motorn gå på det varvtalet i cirka 5 minuter för att ladda upp bat-
teriet i din bil.
Modeller med elektroniskt lås- och startsystem: Öppna och stäng
någon av dörrarna medan startknappen är avstängd.
Modeller utan elektroniskt lås- och startsystem:
Håll samma varvtal i den andra bilen och vrid startknappen till läge
”ON”, starta bilens motor.
Modeller med elektroniskt lås- och startsystem:
Håll samma varvtal i den andra bilen och tryck startknappen till
tändningsläge. Starta motorn.
När bilens motor har startat ska startkablarna tas bort i motsatt ord-
ningsföljd mot hur de anslöts.
När motorn har startats bör du låta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad eller annan verkstad med motsvarande kva-
lifikationer och utru stning kontrollera bilen snarast möjligt.
nStart av motorn när ba tteriet är urladdat
Motorn kan inte startas genom att skjuta på bilen.
n Undvik att batteriet laddas ur
lSläck strålkastarna och stäng av ljudanläggningen när motorn är avstängd.
(Modeller med Stop & Start-system: utom när motorn har stannats av Stop &
Start-systemet.)
l Stäng av elektriska tillbehör som inte behövs medan bilen går med låg has-
tighet en längre stund, t.ex. i trafikstockningar.
n Uppladdning av batteriet
Elektriciteten i batteriet urladdas gradvis, även om bilen inte används, på
grund av naturlig urladdning och de urladdande effekterna av vissa elektriska
tillbehör. Om en bil får stå under längre perioder kan batteriet laddas ur.
Motorn kan då inte startas. (Batteriet laddas upp automatiskt under körning.)
45
56
67
78
OM12L13SE_Auris_TS.book Page 542 Thursday, September 22, 2016 10:43 AM

5438-2. Åtgärder i en nödsituation
OM12L13SE
8
Om problem uppstår

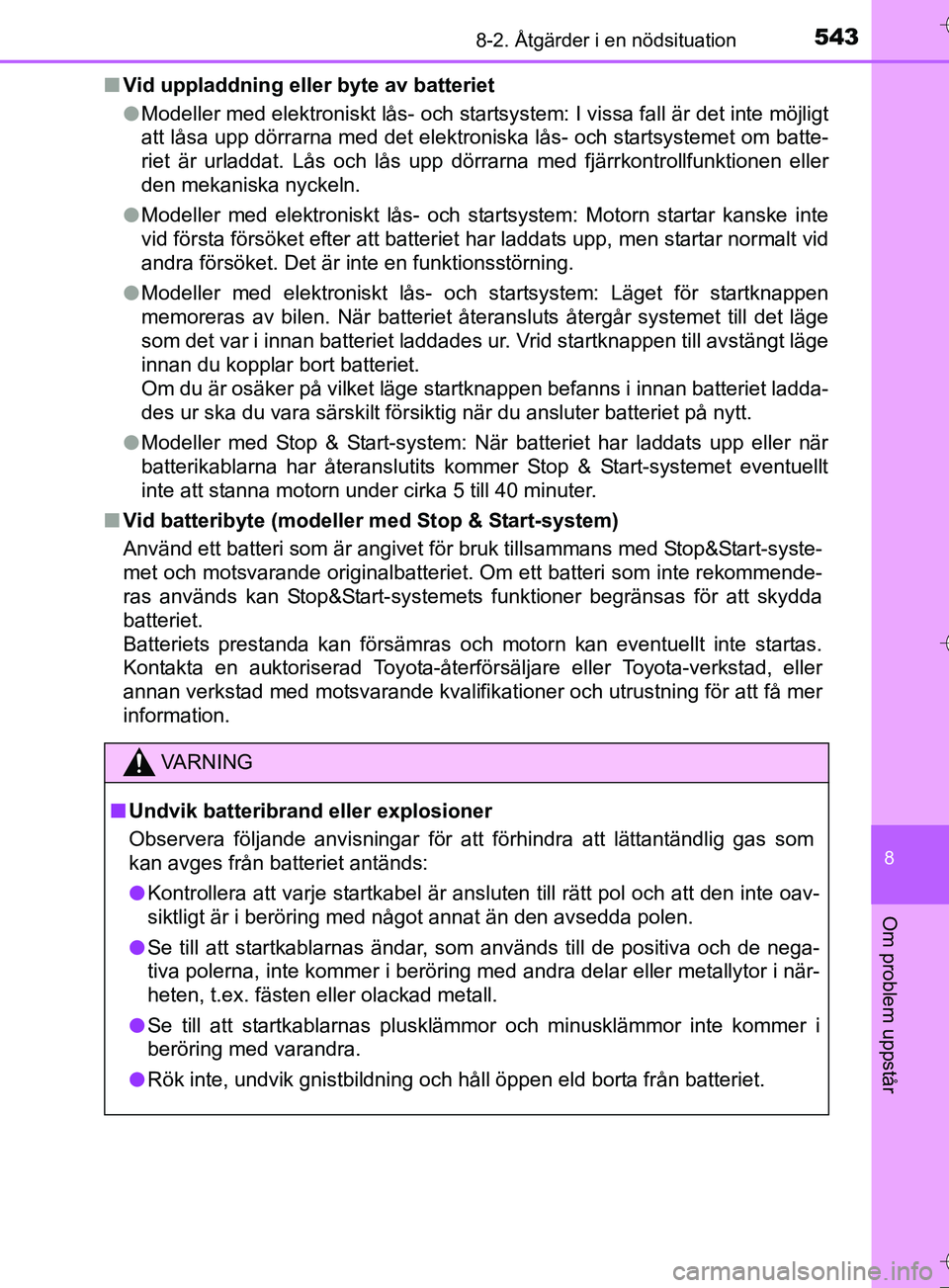

nVid uppladdning eller byte av batteriet
lModeller med elektroniskt lås- och startsystem: I vissa fall är det inte möjligt
att låsa upp dörrarna med det elektroniska lås- och startsystemet om batte-
riet är urladdat. Lås och lås upp dörrarna med fjärrkontrollfunktionen eller
den mekaniska nyckeln.
l Modeller med elektroniskt lås- och startsystem: Motorn startar kanske inte
vid första försöket efter att batteriet har laddats upp, men startar normalt vid
andra försöket. Det är inte en funktionsstörning.
l Modeller med elektroniskt lås- och startsystem: Läget för startknappen
memoreras av bilen. När batteriet återansluts återgår systemet till det läge
som det var i innan batteriet laddades ur. Vrid startknappen till avstängt läge
innan du kopplar bort batteriet.
Om du är osäker på vilket läge startknappen befanns i innan batteriet ladda-
des ur ska du vara särskilt försiktig när du ansluter batteriet på n\
ytt.
l Modeller med Stop & Start-system: När batteriet har laddats upp eller när
batterikablarna har återanslutits kommer Stop & Start-systemet eventuellt
inte att stanna motorn under cirka 5 till 40 minuter.
n Vid batteribyte (modeller med Stop & Start-system)
Använd ett batteri som är angivet för bruk tillsammans med Stop&Start-syste-
met och motsvarande originalbatteriet. Om ett batteri som inte rekommende-
ras används kan Stop&Start-systemets funktioner begränsas för att skydda
batteriet.
Batteriets prestanda kan försämras och motorn kan eventuellt inte startas.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning för att få mer
information.
VA R N I N G
nUndvik batteribrand eller explosioner
Observera följande anvisningar för att förhindra att lättantändlig gas som
kan avges från batteriet antänds:
l Kontrollera att varje startkabel är ansluten till rätt pol och att den inte oav-
siktligt är i beröring med något annat än den avsedda polen.
l Se till att startkablarnas ändar, som används till de positiva och de nega-
tiva polerna, inte kommer i beröring med andra delar eller metallytor i när-
heten, t.ex. fästen eller olackad metall.
l Se till att startkablarnas plusklämmor och minusklämmor inte kommer i
beröring med varandra.
l Rök inte, undvik gnistbildning och håll öppen eld borta från batteriet.
OM12L13SE_Auris_TS.book Page 543 Thursday, September 22, 2016 10:43 AM

5448-2. Åtgärder i en nödsituation
OM12L13SE
VA R N I N G

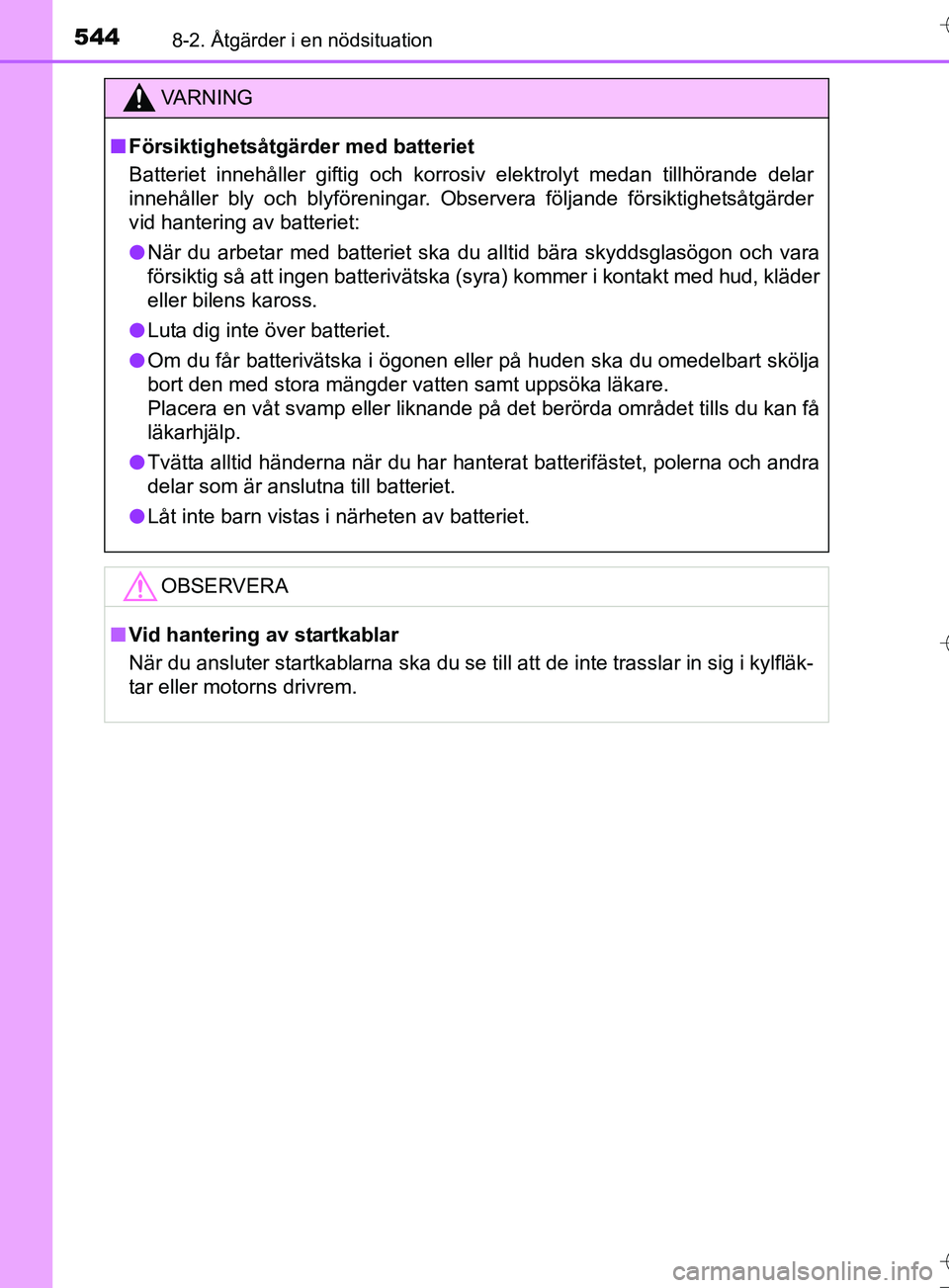

nFörsiktighetsåtgärder med batteriet
Batteriet innehåller giftig och korrosiv elektrolyt medan tillhörande delar
innehåller bly och blyföreningar. Observera följande försiktighetsåtgärder
vid hantering av batteriet:
l När du arbetar med batteriet ska du alltid bära skyddsglasögon och vara
försiktig så att ingen batterivätska (syra) kommer i kontakt med hud, kläder
eller bilens kaross.
l Luta dig inte över batteriet.
l Om du får batterivätska i ögonen eller på huden ska du omedelbart skölja
bort den med stora mängder vatten samt uppsöka läkare.
Placera en våt svamp eller liknande på det berörda området tills du kan få
läkarhjälp.
l Tvätta alltid händerna när du har hanterat batterifästet, polerna och andra
delar som är anslutna till batteriet.
l Låt inte barn vistas i närheten av batteriet.
OBSERVERA
nVid hantering av startkablar
När du ansluter startkablarna ska du se till att de inte trasslar in sig i kylfläk-
tar eller motorns drivrem.
OM12L13SE_Auris_TS.book Page 544 Thursday, September 22, 2016 10:43 AM

5458-2. Åtgärder i en nödsituation
OM12L13SE
8
Om problem uppstår

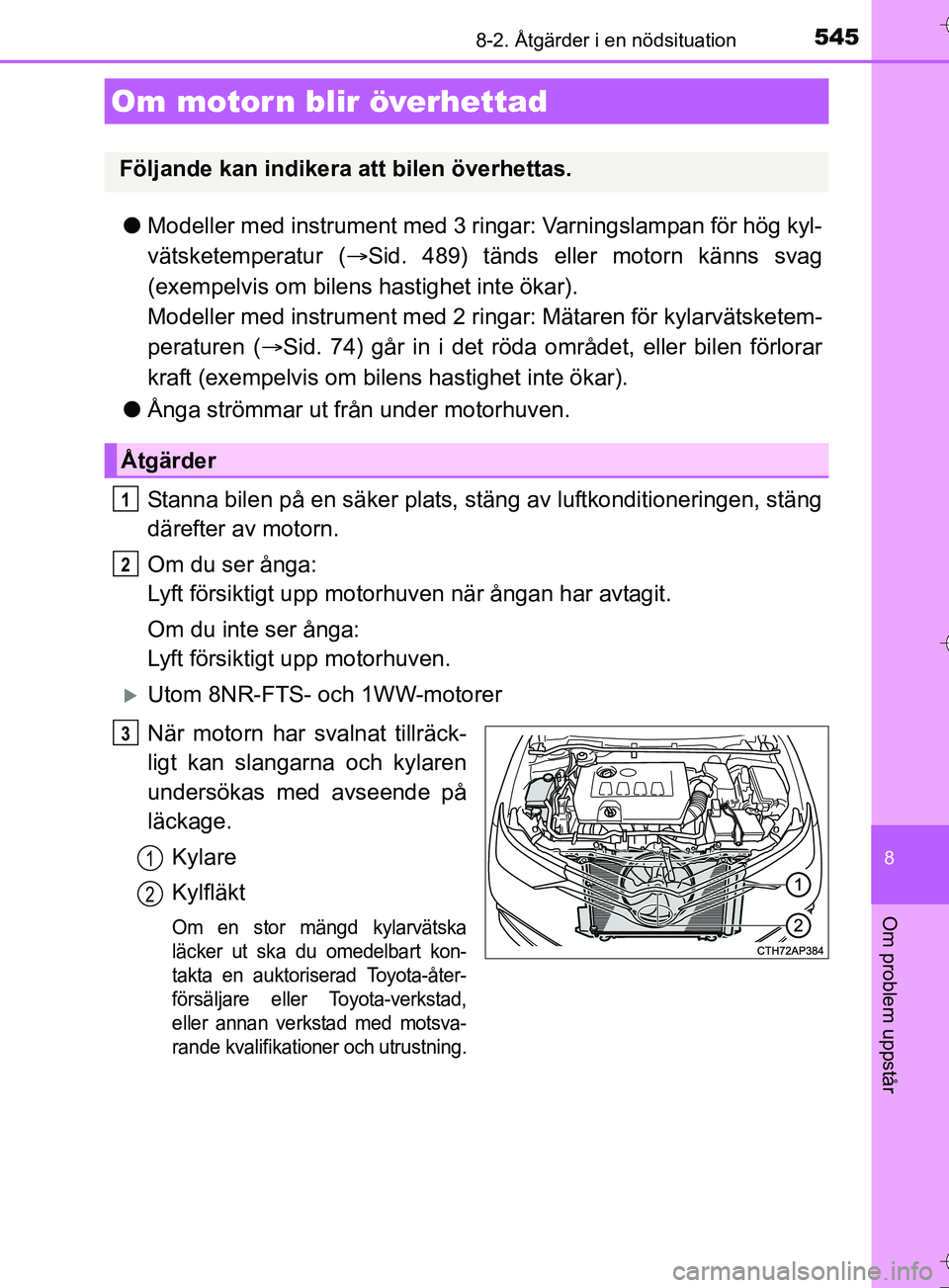

lModeller med instrument med 3 ringar: Varningslampan för hög kyl-
vätsketemperatur ( Sid. 489) tänds eller motorn känns svag
(exempelvis om bilens hastighet inte ökar).
Modeller med instrument med 2 ri ngar: Mätaren för kylarvätsketem-
peraturen ( Sid. 74) går in i det röda området, eller bilen förlorar
kraft (exempelvis om bilens hastighet inte ökar).
l Ånga strömmar ut från under motorhuven.
Stanna bilen på en säker plats, stäng av luftkonditioneringen, stäng
därefter av motorn.
Om du ser ånga:
Lyft försiktigt upp motorhuven när ångan har avtagit.
Om du inte ser ånga:
Lyft försiktigt upp motorhuven.
Utom 8NR-FTS- och 1WW-motorer
När motorn har svalnat tillräck-
ligt kan slangarna och kylaren
undersökas med avseende på
läckage.
Kylare
Kylfläkt
Om en stor mängd kylarvätska
läcker ut ska du omedelbart kon-
takta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
Om motorn blir överhettad
Följande kan indikera att bilen överhettas.
Åtgärder
1
2
3
1
2
OM12L13SE_Auris_TS.book Page 545 Thursday, September 22, 2016 10:43 AM

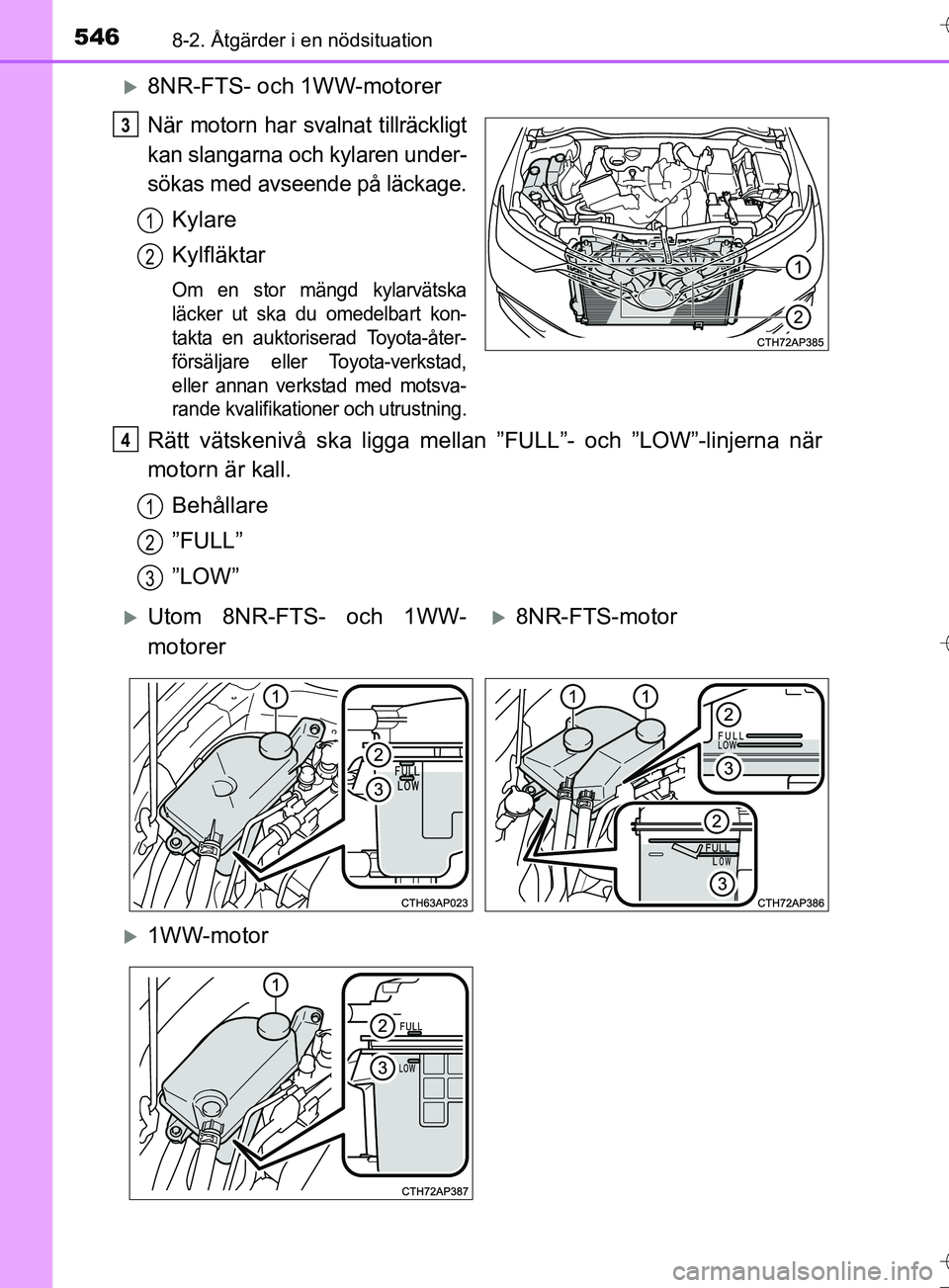

5468-2. Åtgärder i en nödsituation
OM12L13SE
8NR-FTS- och 1WW-motorer
När motorn har svalnat tillräckligt
kan slangarna och kylaren under-
sökas med avseende på läckage.
Kylare
Kylfläktar
Om en stor mängd kylarvätska
läcker ut ska du omedelbart kon-
takta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
Rätt vätskenivå ska ligga mellan ”FULL”- och ”LOW”-linjerna när
motorn är kall.Behållare
”FULL”
”LOW”
3
1
2
4
1
2
3
Utom 8NR-FTS- och 1WW-
motorer8NR-FTS-motor
1WW-motor
OM12L13SE_Auris_TS.book Page 546 Thursday, September 22, 2016 10:43 AM

5478-2. Åtgärder i en nödsituation
OM12L13SE
8
Om problem uppstår

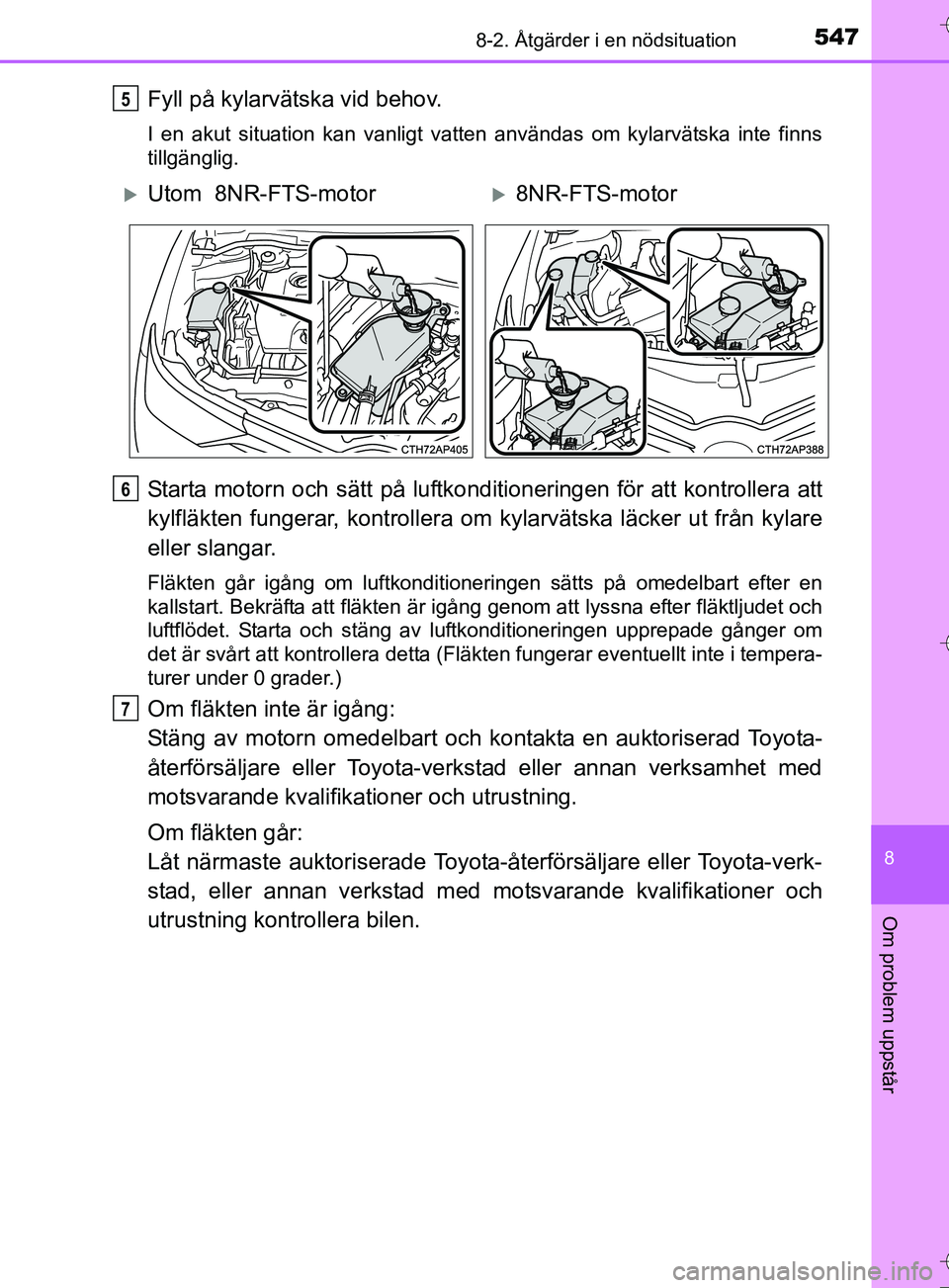

Fyll på kylarvätska vid behov.
I en akut situation kan vanligt vatten användas om kylarvätska inte finns
tillgänglig.
Starta motorn och sätt på luftkonditioneringen för att kontrollera att
kylfläkten fungerar, kontrollera om kylarvätska läcker ut från kylare
eller slangar.
Fläkten går igång om luftkonditioneringen sätts på omedelbart efter en
kallstart. Bekräfta att fläkten är igång genom att lyssna efter fläktljudet och
luftflödet. Starta och stäng av luftkonditioneringen upprepade gånger om
det är svårt att kontrollera detta (Fläkten fungerar eventuellt inte i tempera-
turer under 0 grader.)
Om fläkten inte är igång:
Stäng av motorn omedelbart och k ontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verksamhet med
motsvarande kvalifikationer och utrustning.
Om fläkten går:
Låt närmaste auktoriserade Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
5
Utom 8NR-FTS-motor8NR-FTS-motor
6
7
OM12L13SE_Auris_TS.book Page 547 Thursday, September 22, 2016 10:43 AM

5488-2. Åtgärder i en nödsituation
OM12L13SE
VA R N I N G

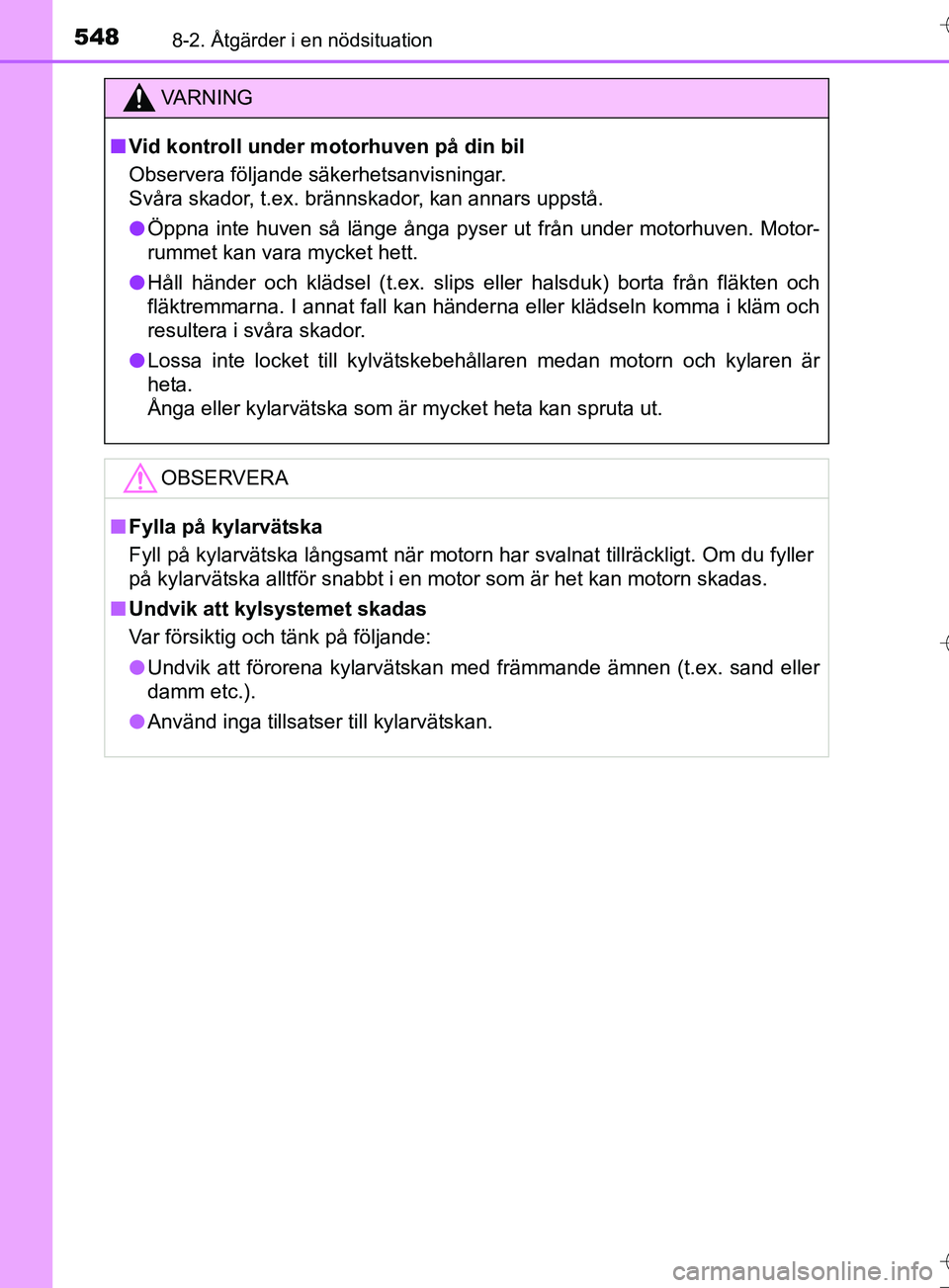

nVid kontroll under motorhuven på din bil
Observera följande säkerhetsanvisningar.
Svåra skador, t.ex. brännskador, kan annars uppstå.
l Öppna inte huven så länge ånga pyser ut från under motorhuven. Motor-
rummet kan vara mycket hett.
l Håll händer och klädsel (t.ex. slips eller halsduk) borta från fläkten och
fläktremmarna. I annat fall kan händerna eller klädseln komma i kläm och
resultera i svåra skador.
l Lossa inte locket till kylvätskebehållaren medan motorn och kylaren är
heta.
Ånga eller kylarvätska som är mycket heta kan spruta ut.
OBSERVERA
nFylla på kylarvätska
Fyll på kylarvätska långsamt när motorn har svalnat tillräckligt. Om du fyller
på kylarvätska alltför snabbt i en motor som är het kan motorn skadas.
n Undvik att kylsystemet skadas
Var försiktig och tänk på följande:
l Undvik att förorena kylarvätskan med främmande ämnen (t.ex. sand eller
damm etc.).
l Använd inga tillsatser till kylarvätskan.
OM12L13SE_Auris_TS.book Page 548 Thursday, September 22, 2016 10:43 AM

5498-2. Åtgärder i en nödsituation
OM12L13SE
8
Om problem uppstår

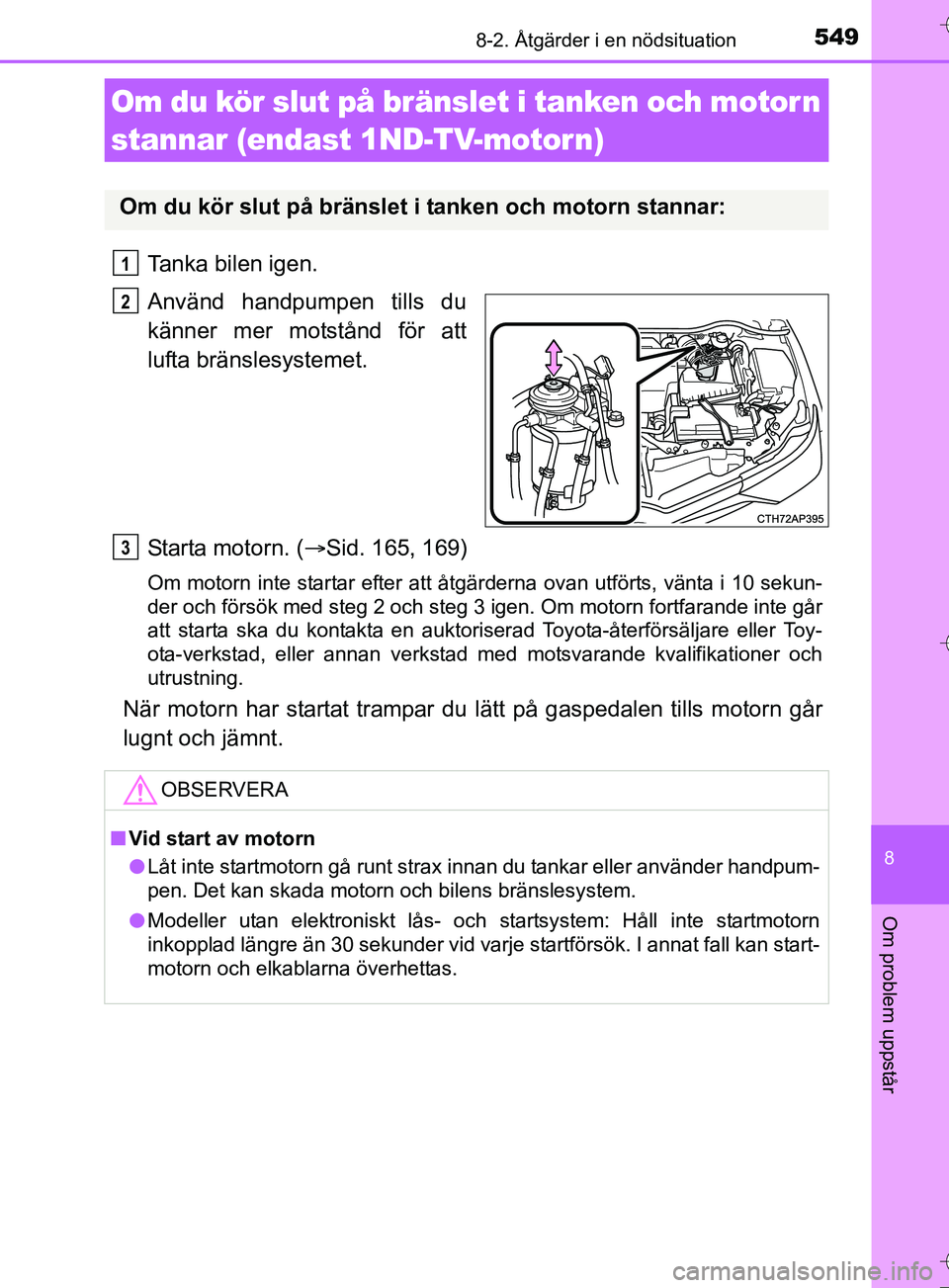

Tanka bilen igen.
Använd handpumpen tills du
känner mer motstånd för att
lufta bränslesystemet.
Starta motorn. (Sid. 165, 169)
Om motorn inte startar efter att åtgärderna ovan utförts, vänta i 10 sekun-
der och försök med steg 2 och steg 3 igen. Om motorn fortfarande inte går
att starta ska du kontakta en auktoriserad Toyota-återförsäljare eller Toy-
ota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
När motorn har startat trampar du lä tt på gaspedalen tills motorn går
lugnt och jämnt.
Om du kör slut på bränslet i tanken och motor n
stannar (endast 1ND-TV-motor n)
Om du kör slut på bränslet i tanken och motorn stannar:
1
2
OBSERVERA
n Vid start av motorn
l Låt inte startmotorn gå runt strax innan du tankar eller använder handpum-
pen. Det kan skada motorn och bilens bränslesystem.
l Modeller utan elektroniskt lås- och startsystem: Håll inte startmotorn
inkopplad längre än 30 sekunder vid varje startförsök. I annat fall kan start-
motorn och elkablarna överhettas.
3
OM12L13SE_Auris_TS.book Page 549 Thursday, September 22, 2016 10:43 AM

5508-2. Åtgärder i en nödsituation
OM12L13SE

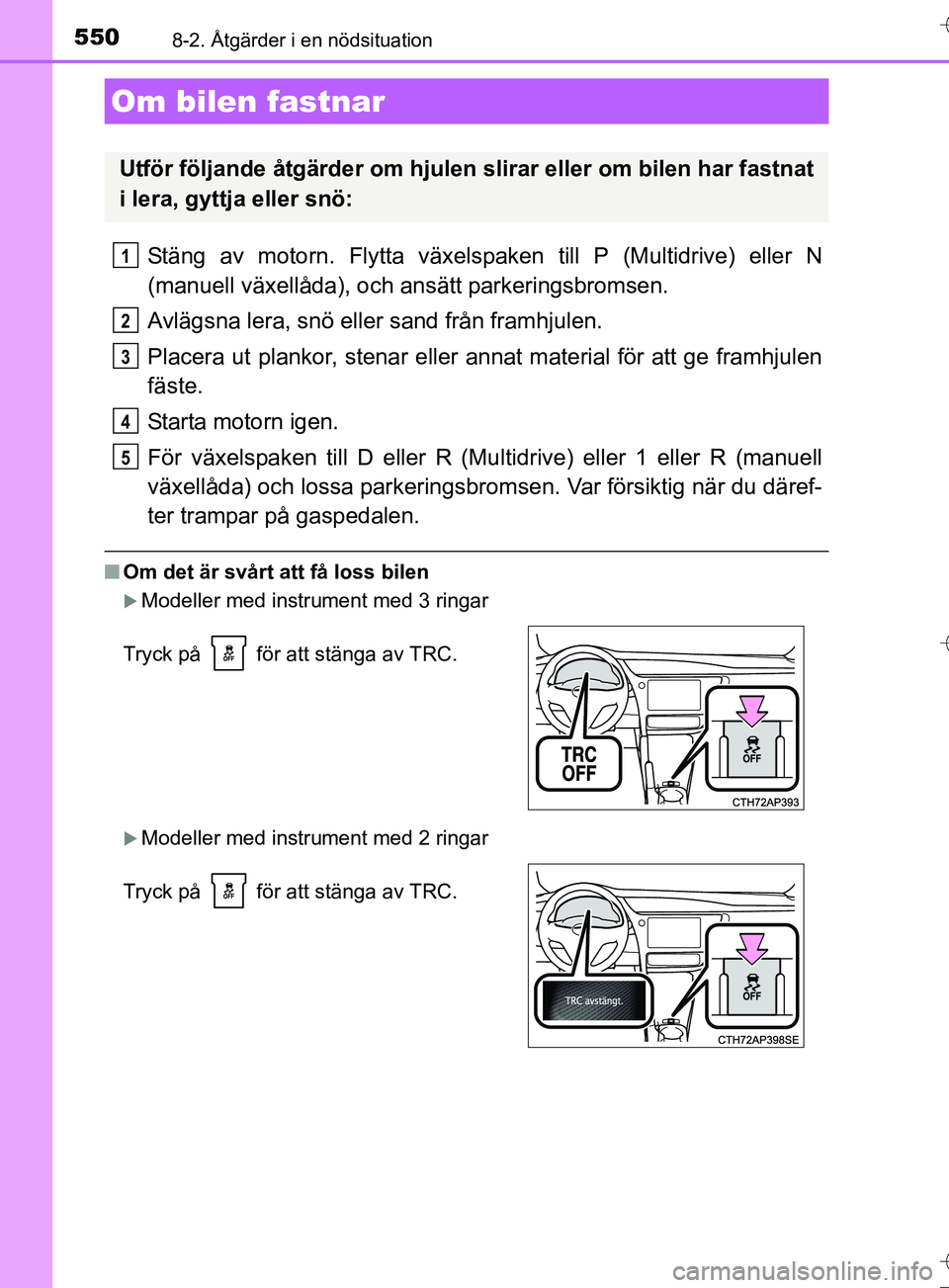

Stäng av motorn. Flytta växelspaken till P (Multidrive) eller N
(manuell växellåda), och ansätt parkeringsbromsen.
Avlägsna lera, snö eller sand från framhjulen.
Placera ut plankor, stenar eller an nat material för att ge framhjulen
fäste.
Starta motorn igen.
För växelspaken till D eller R (Mul tidrive) eller 1 eller R (manuell
växellåda) och lossa parkeringsbromsen. Var försiktig när du däref-
ter trampar på gaspedalen.
n Om det är svårt att få loss bilen
Modeller med instrument med 3 ringar
Modeller med instrument med 2 ringar
Om bilen fastnar
Utför följande åtgärder om hjulen slirar eller om bilen har fastnat
i lera, gyttja eller snö:
Tryck på för att stänga av TRC.
Tryck på för att stänga av TRC.
1
2
3
4
5
OM12L13SE_Auris_TS.book Page 550 Thursday, September 22, 2016 10:43 AM
