TOYOTA AURIS TOURING SPORTS 2017 Instructieboekje (in Dutch)

5117-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging
●Sleufkopschroevendraaier
● Kleine sleufkopschroevendraaier
● CR2016 lithiumbatterij (auto's zonder Smart entry-systeem en st art-
knop) of CR2032 (auto's met Sm art entry-systeem en startknop)
Auto's zonder Smart entry-systeem en startknop
Verwijder het kapje.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Verwijder de lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
Afstandsbediening/batterij elektronische
sleutel
Vervang de batterij door een nie uw exemplaar als deze ontladen
raakt of wanneer “Key battery low.” (sleutelbatterij bijna leeg ) op
het multi-informatiedisplay wo rdt weergegeven (alleen auto's
met een instrumentenpaneel met 2 meters).
De volgende zake n zijn benodigd:
Batterij vervangen
1
2
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 511 Tuesday , November 1, 2016 10:28 AM

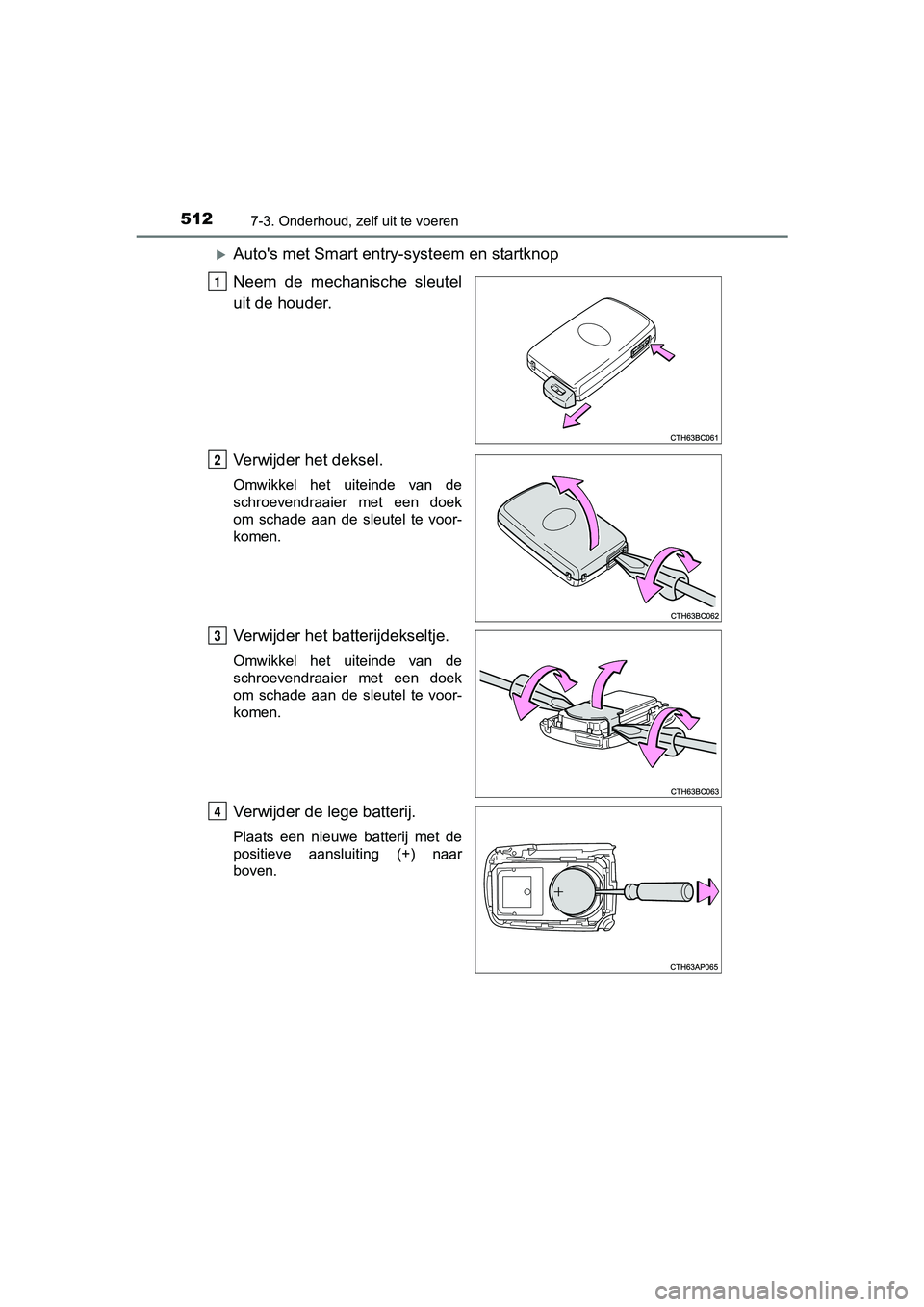

5127-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
Auto's met Smart entry-systeem en startknop
Neem de mechanische sleutel
uit de houder.
Verwijder het deksel.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Verwijder het batterijdekseltje.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Verwijder de lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
1
2
3
4
AURIS Touring Sports_OM_Europe_OM12L13E.book Page 512 Tuesday , November 1, 2016 10:28 AM

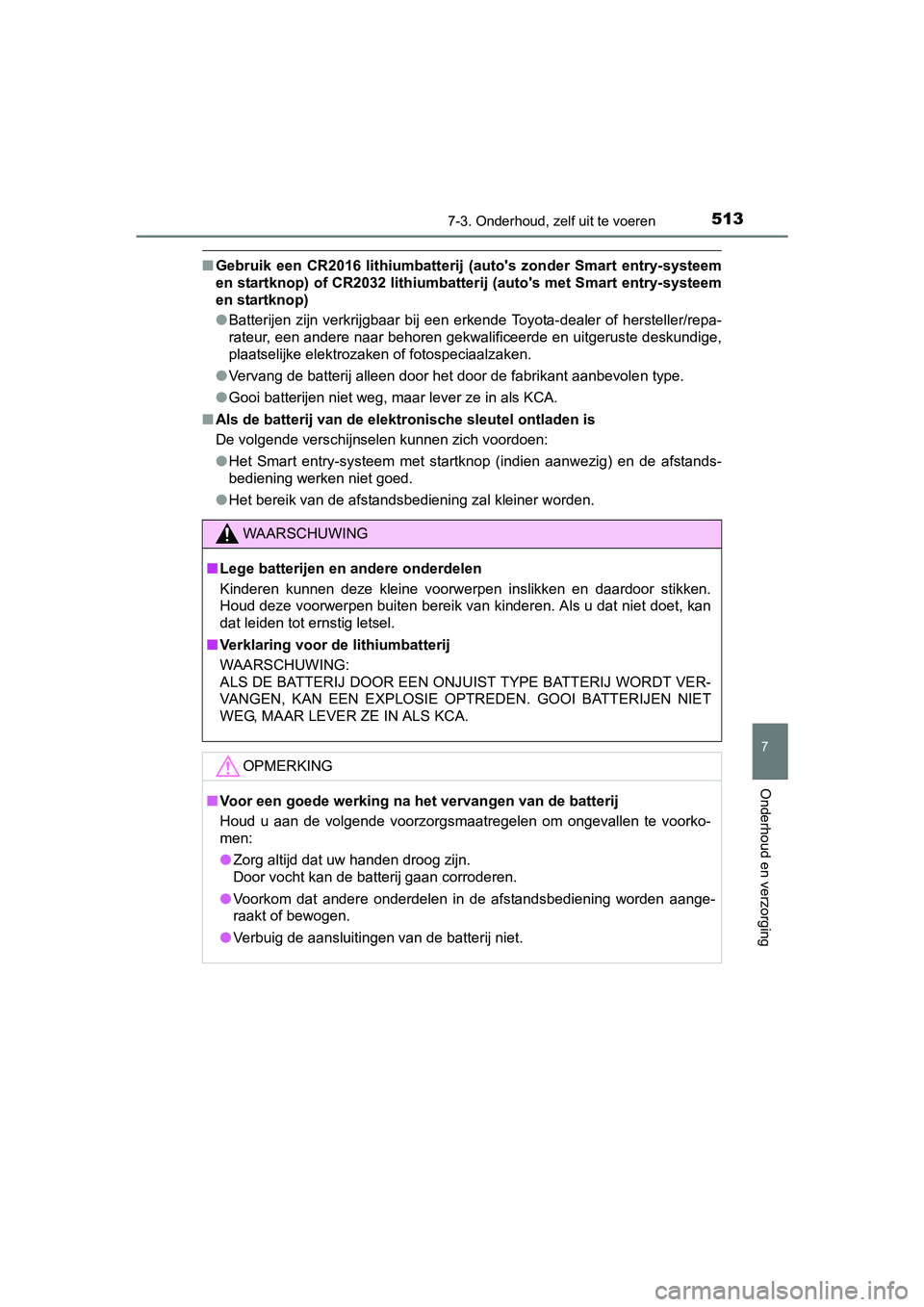

5137-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging
■Gebruik een CR2016 lithiumbatterij (auto's zonder Smart entry-systeem
en startknop) of CR2032 lithiumbatte rij (auto's met Smart entry-systeem
en startknop)
● Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of h ersteller/repa-
rateur, een andere naar behoren gekwalificeerde en uitgeruste d eskundige,
plaatselijke elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevole n type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de batterij van de elektronische sleutel ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem met startknop (indien aanwezig) en de afstands-
bediening werken niet goed.
● Het bereik van de afstandsbediening zal kleiner worden.
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor st ikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■ Verklaring voor de lithiumbatterij
WAARSCHUWING:
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VER-
VANGEN, KAN EEN EXPLOSIE OPTREDEN. GOOI BATTERIJEN NIET
WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te vo orko-
men:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aa nge-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 513 Tuesday , November 1, 2016 10:28 AM

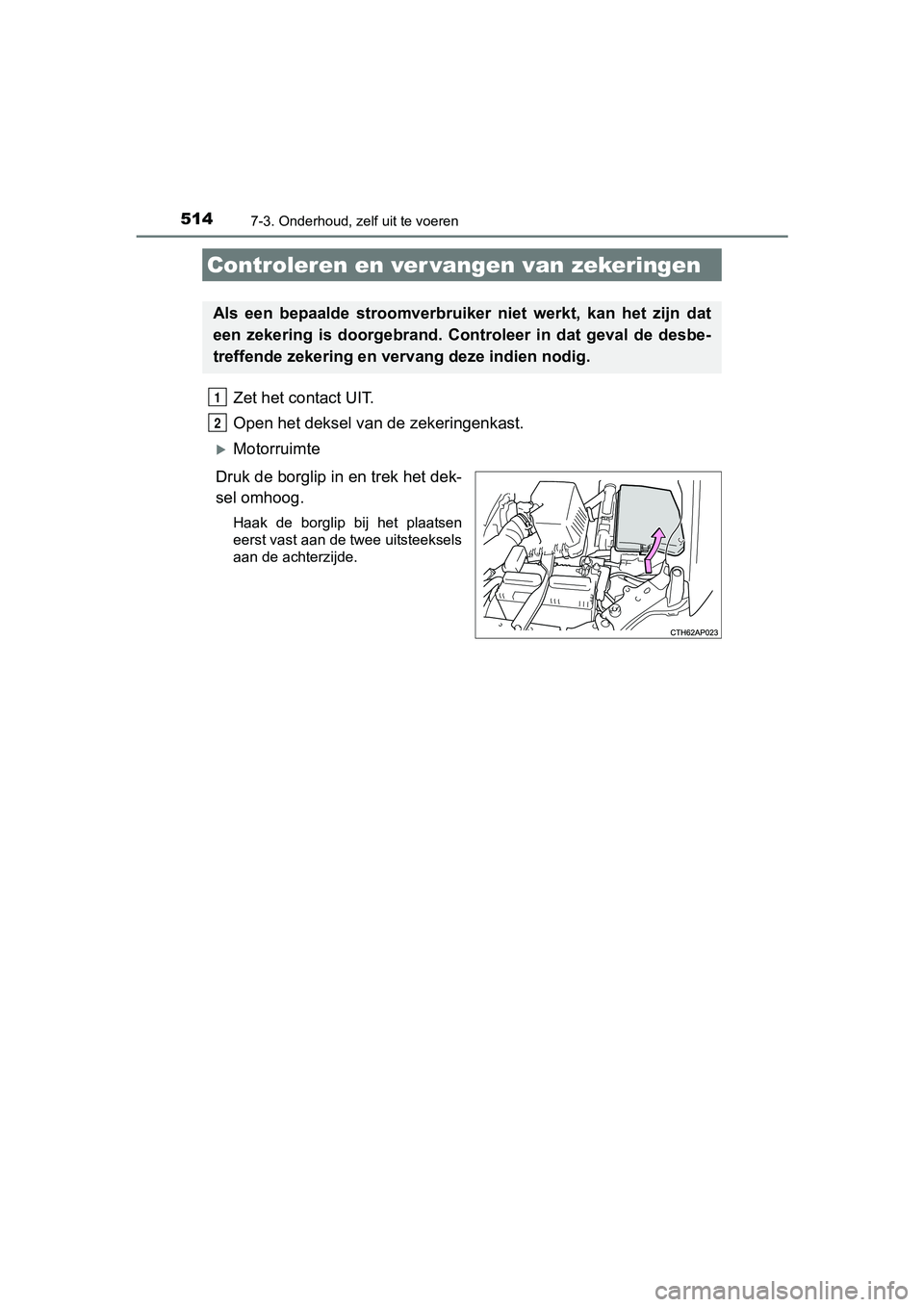

5147-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte
Druk de borglip in en trek het dek-
sel omhoog.
Haak de borglip bij het plaatsen
eerst vast aan de twee uitsteeksels
aan de achterzijde.
Controleren en ver vangen van zekeringen
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Cont roleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 514 Tuesday , November 1, 2016 10:28 AM

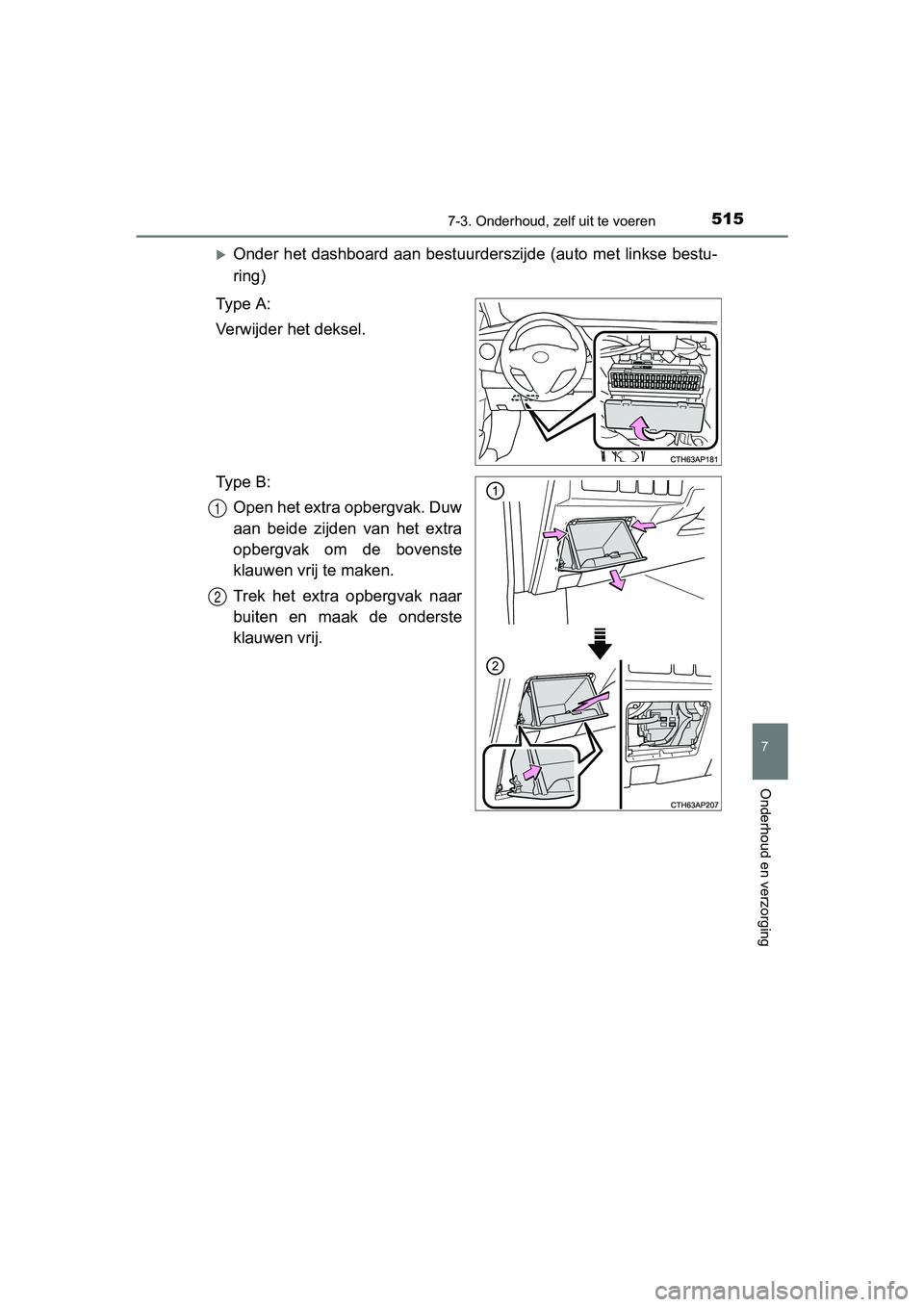

5157-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging
Onder het dashboard aan bestuurderszijde (auto met linkse bestu-
ring)
Ty p e A :
Verwijder het deksel.
Ty p e B : Open het extra opbergvak. Duw
aan beide zijden van het extra
opbergvak om de bovenste
klauwen vrij te maken.
Trek het extra opbergvak naar
buiten en maak de onderste
klauwen vrij.
1
2
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 515 Tuesday , November 1, 2016 10:28 AM

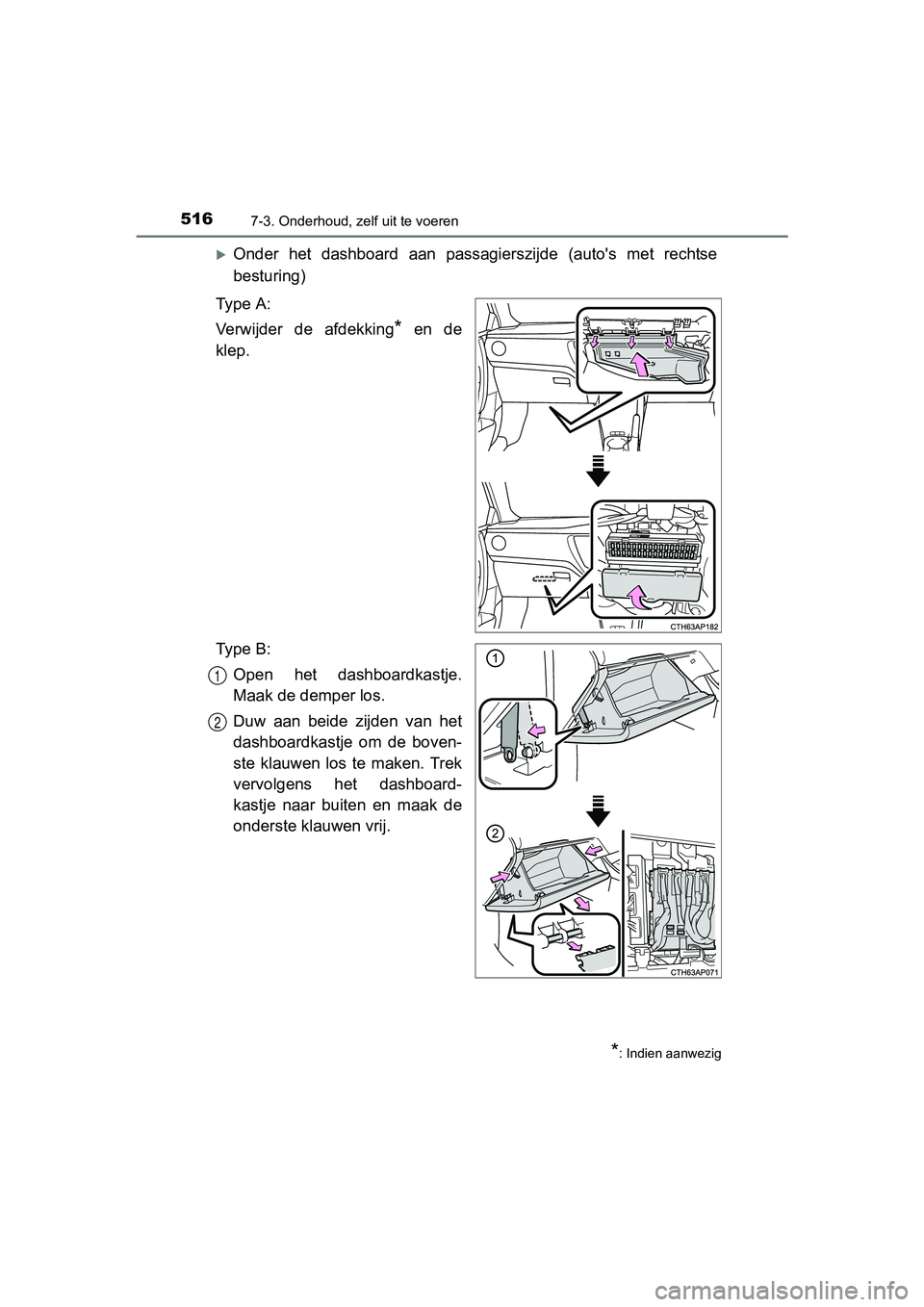

5167-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
Onder het dashboard aan passagierszijde (auto's met rechtse
besturing)
Ty p e A :
Verwijder de afdekking
* en de
klep.
Ty p e B :
Open het dashboardkastje.
Maak de demper los.
Duw aan beide zijden van het
dashboardkastje om de boven-
ste klauwen los te maken. Trek
vervolgens het dashboard-
kastje naar buiten en maak de
onderste klauwen vrij.
*: Indien aanwezig
1
2
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 516 Tuesday , November 1, 2016 10:28 AM

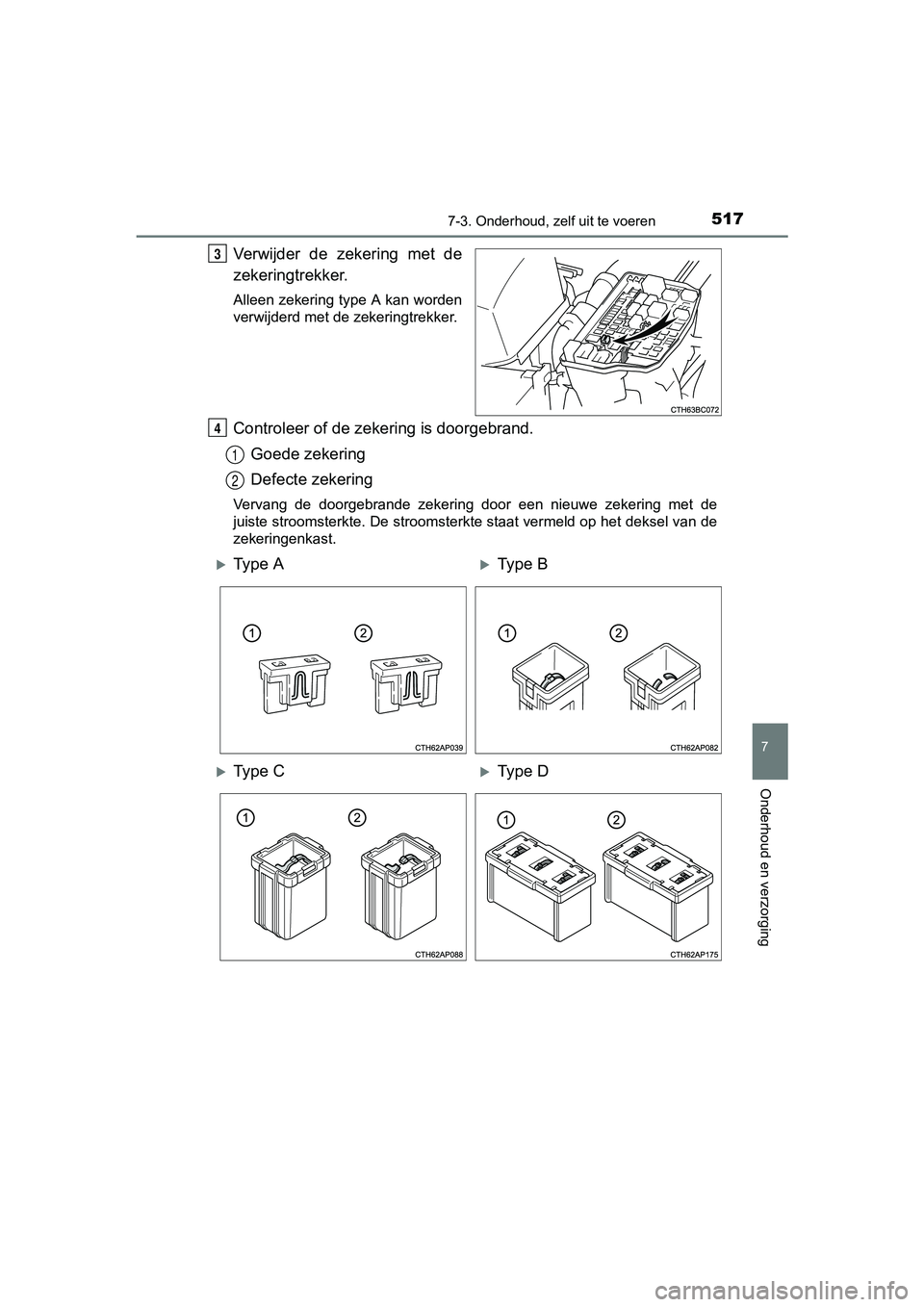

5177-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging
Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
Controleer of de zekering is doorgebrand.Goede zekering
Defecte zekering
Vervang de doorgebrande zekering door een nieuwe zekering met d e
juiste stroomsterkte. De stroomsterkte staat vermeld op het dek sel van de
zekeringenkast.
3
4
1
2
Ty p e AType B
Ty p e CType D
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 517 Tuesday , November 1, 2016 10:28 AM

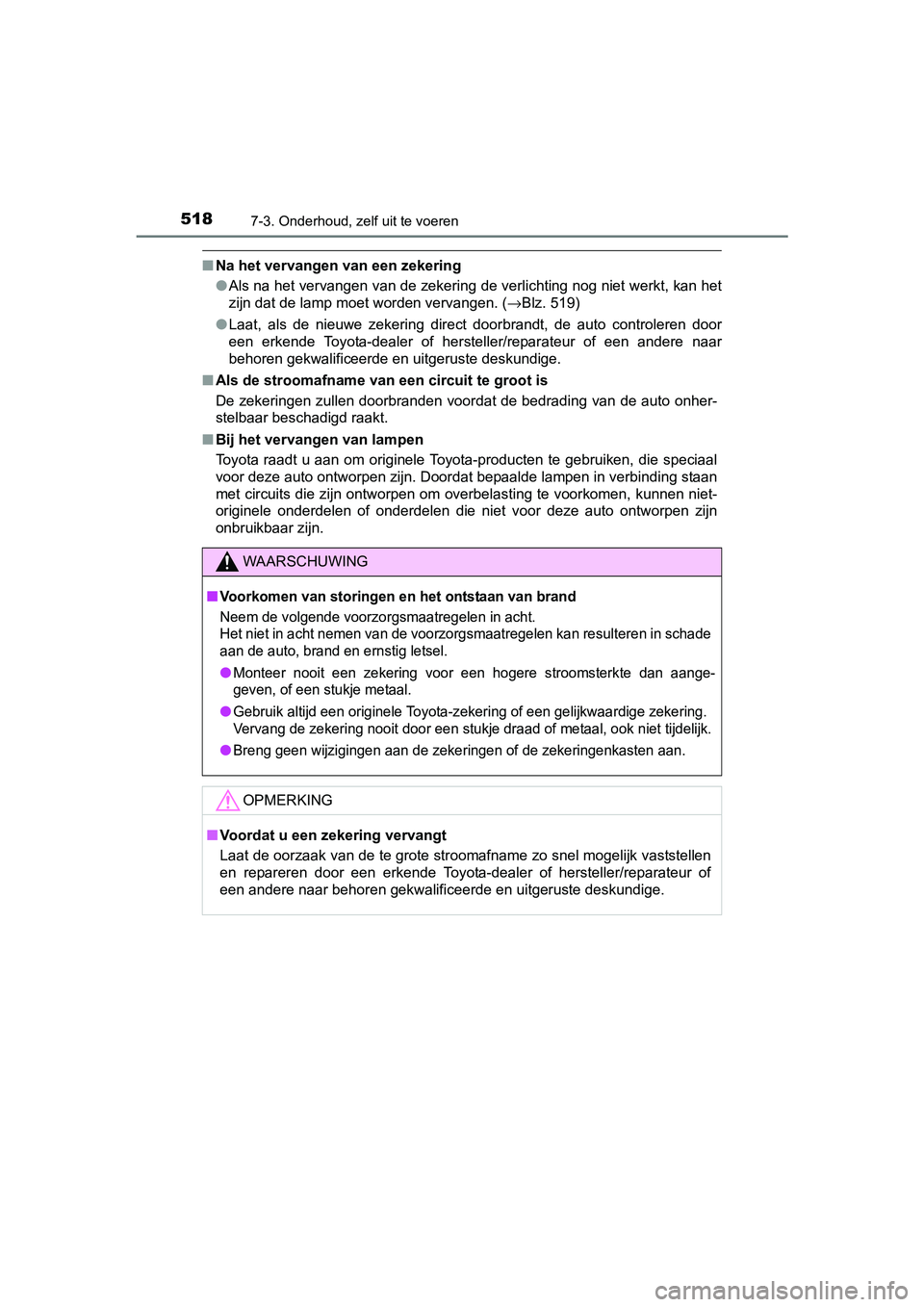

5187-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet we rkt, kan het
zijn dat de lamp moet worden vervangen. ( →Blz. 519)
● Laat, als de nieuwe zekering direct doorbrandt, de auto control eren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de au to onher-
stelbaar beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbi nding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontw orpen zijn
onbruikbaar zijn.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en in schade
aan de auto, brand en ernstig letsel.
●Monteer nooit een zekering voor een hogere stroomsterkte dan aa nge-
geven, of een stukje metaal.
●Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zekering.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijdelijk.
●Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk v aststellen
en repareren door een erkende Toyota-dealer of hersteller/repar ateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
AURIS Touring Sports_OM_Europe_OM12L13E.book Page 518 Tuesday , November 1, 2016 10:28 AM

5197-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging
Controleer het vermogen van de defecte lamp. (→Blz. 632)
■Voor
Auto's met halogeenkoplampen
Lampen
U kunt de onderstaande lampen desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Plaats lampen
Koplampen
Richtingaanwijzers opzij
Richtingaanwijzers voor
Mistlampen voor (indien aanwezig)1
2
3
4
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 519 Tuesday , November 1, 2016 10:28 AM

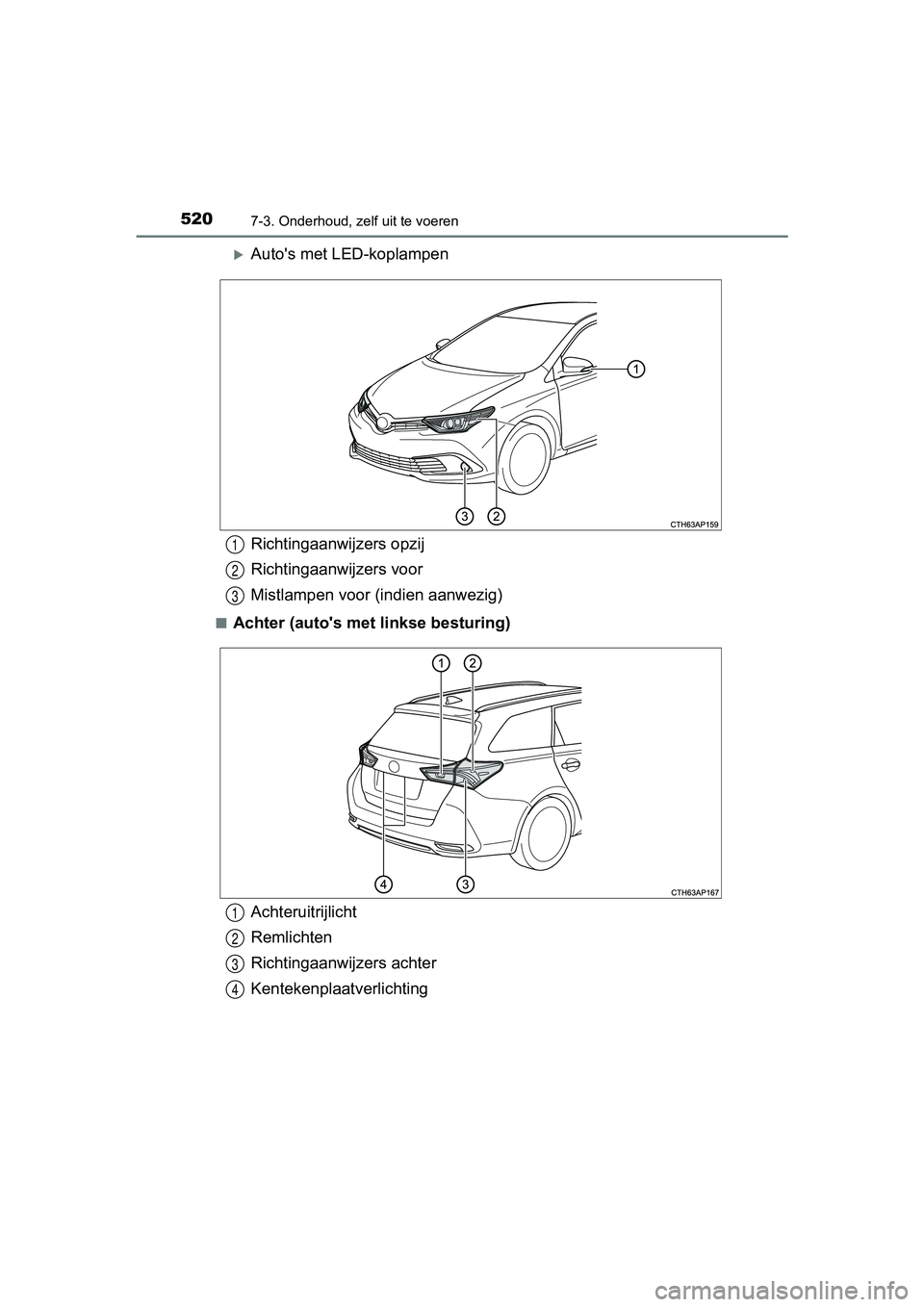

5207-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
Auto's met LED-koplampen
■Achter (auto's met linkse besturing)
Richtingaanwijzers opzij
Richtingaanwijzers voor
Mistlampen voor (indien aanwezig)1
2
3
Achteruitrijlicht
Remlichten
Richtingaanwijzers achter
Kentekenplaatverlichting1
2
3
4
