TOYOTA AURIS TOURING SPORTS 2017 Instructieboekje (in Dutch)

5217-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging

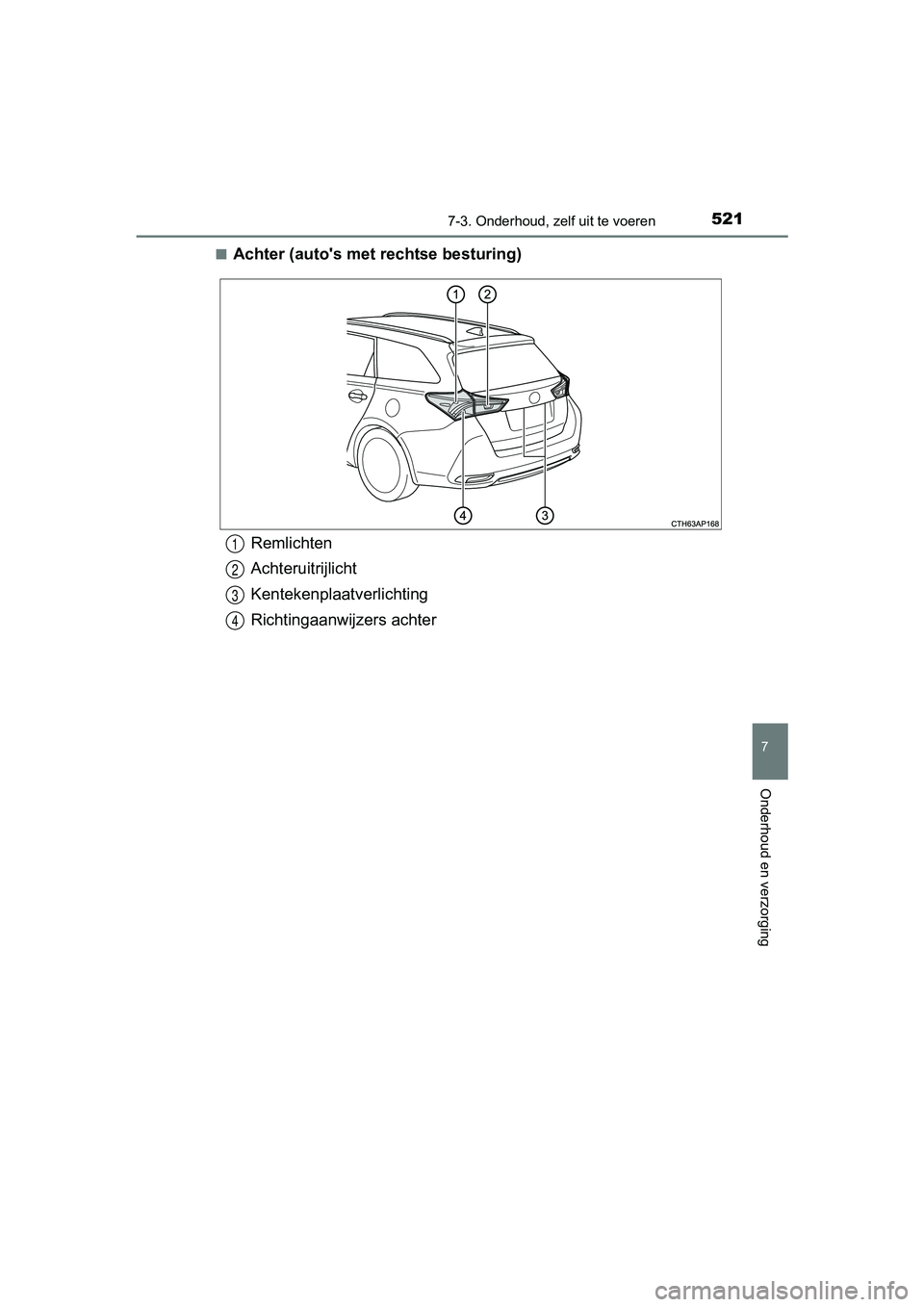

■Achter (auto's met rechtse besturing)
Remlichten
Achteruitrijlicht
Kentekenplaatverlichting
Richtingaanwijzers achter1
2
3
4
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 521 Tuesday , November 1, 2016 10:28 AM

5227-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)■

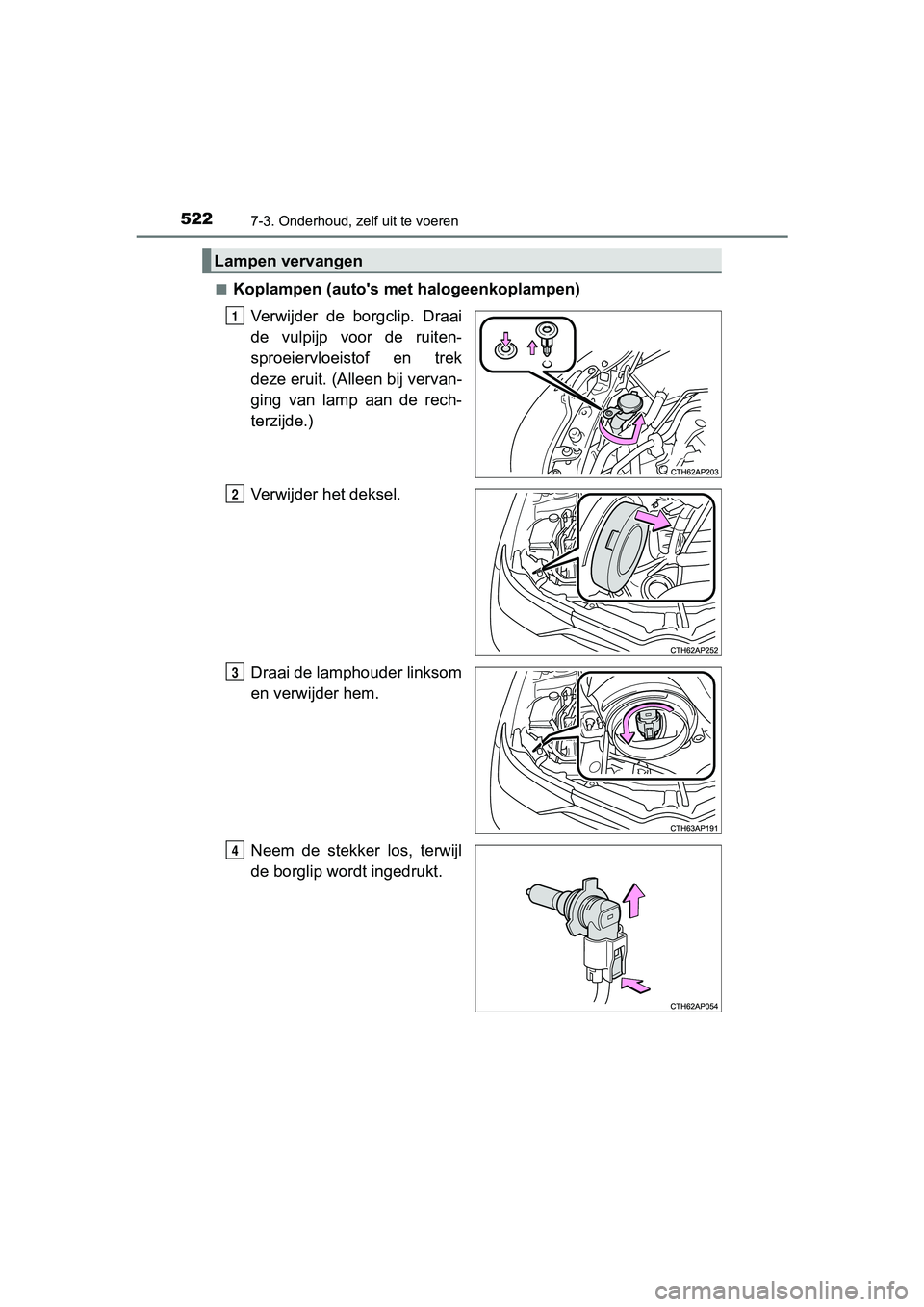

Koplampen (auto's me
t halogeenkoplampen)
Verwijder de borgclip. Draai
de vulpijp voor de ruiten-
sproeiervloeistof en trek
deze eruit. (Alleen bij vervan-
ging van lamp aan de rech-
terzijde.)
Verwijder het deksel.
Draai de lamphouder linksom
en verwijder hem.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Lampen vervangen
1
2
3
4
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 522 Tuesday , November 1, 2016 10:28 AM

5237-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging

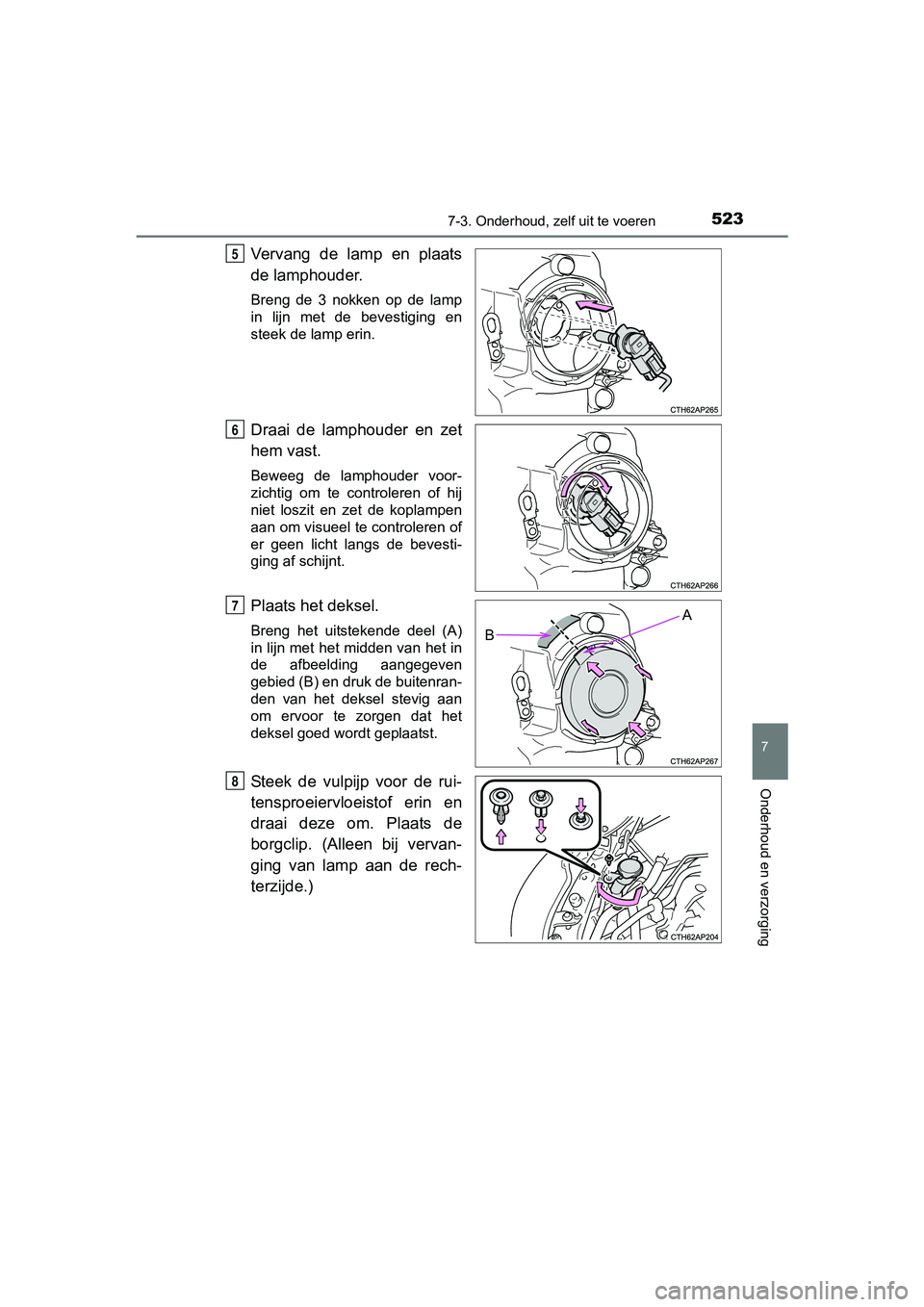

Vervang de lamp en plaats
de lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de koplampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging af schijnt.
Plaats het deksel.
Breng het uitstekende deel (A)
in lijn met het midden van het in
de afbeelding aangegeven
gebied (B) en druk de buitenran-
den van het deksel stevig aan
om ervoor te zorgen dat het
deksel goed wordt geplaatst.
Steek de vulpijp voor de rui-
tensproeiervloeistof erin en
draai deze om. Plaats de
borgclip. (Alleen bij vervan-
ging van lamp aan de rech-
terzijde.)
5
6
A
B
T
U
AURIS Touring Sports_OM_Europe_OM12L13E.book Page 523 Tuesday , November 1, 2016 10:28 AM

5247-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)■

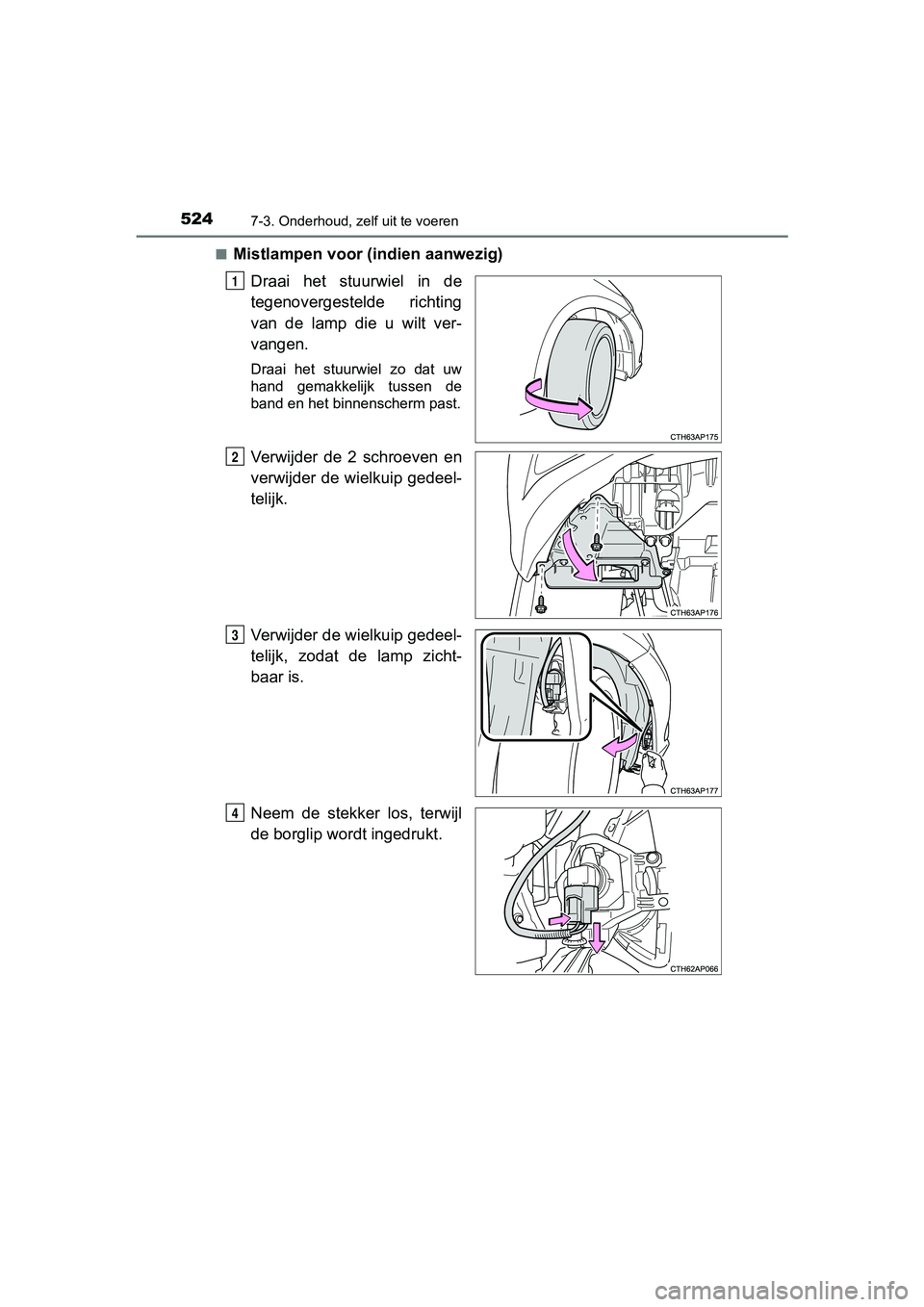

Mistlampen voor (indien aanwezig)
Draai het stuurwiel in de
tegenovergestelde richting
van de lamp die u wilt ver-
vangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de
band en het binnenscherm past.
Verwijder de 2 schroeven en
verwijder de wielkuip gedeel-
telijk.
Verwijder de wielkuip gedeel-
telijk, zodat de lamp zicht-
baar is.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
1
2
3
4
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 524 Tuesday , November 1, 2016 10:28 AM

5257-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging

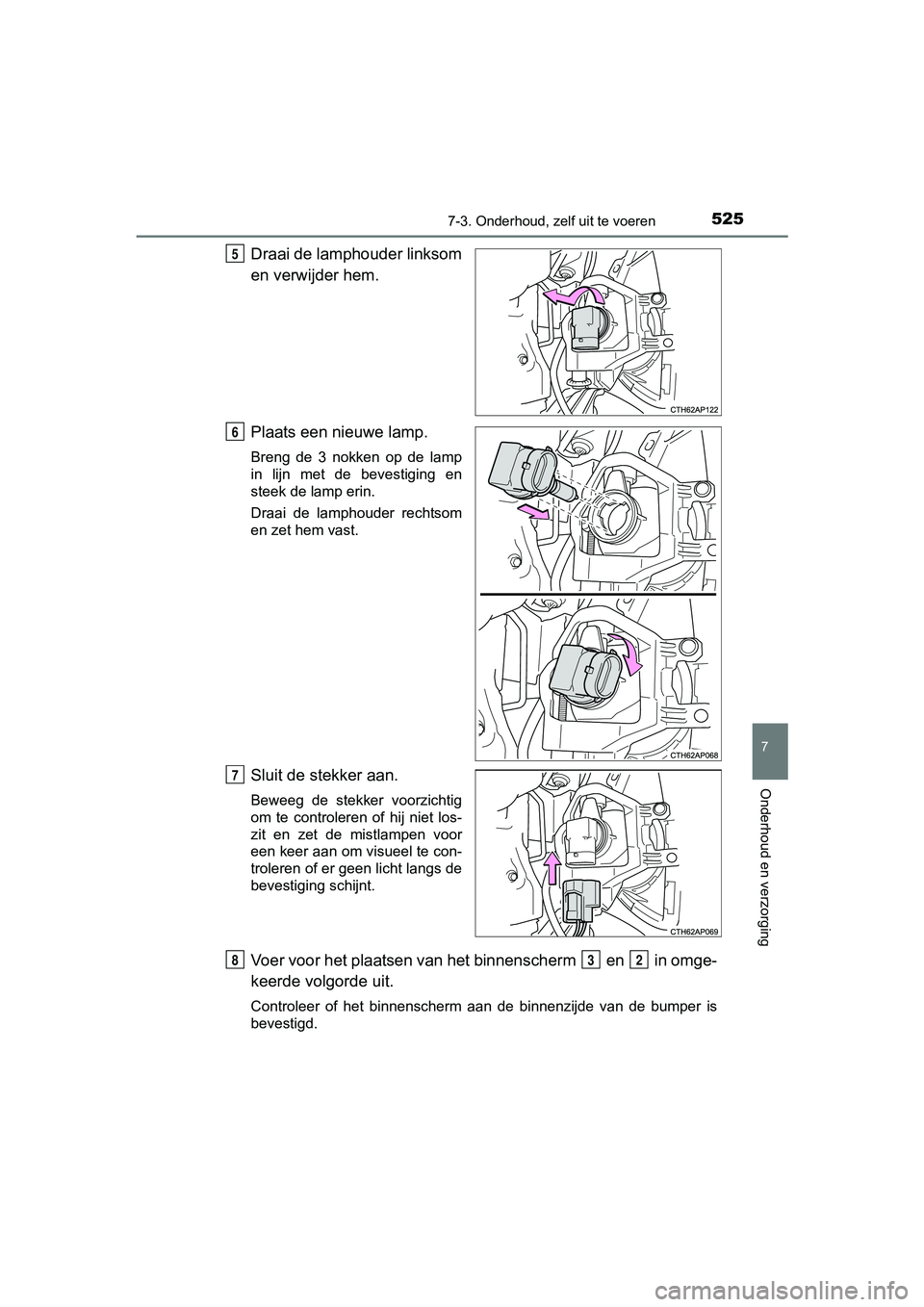

Draai de lamphouder linksom
en verwijder hem.
Plaats een nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder rechtsom
en zet hem vast.
Sluit de stekker aan.
Beweeg de stekker voorzichtig
om te controleren of hij niet los-
zit en zet de mistlampen voor
een keer aan om visueel te con-
troleren of er geen licht langs de
bevestiging schijnt.
Voer voor het plaatsen van het binnenscherm en in omge-
keerde volgorde uit.
Controleer of het binnenscherm aan de binnenzijde van de bumper is
bevestigd.
5
6
7
832
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 525 Tuesday , November 1, 2016 10:28 AM

5267-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)■

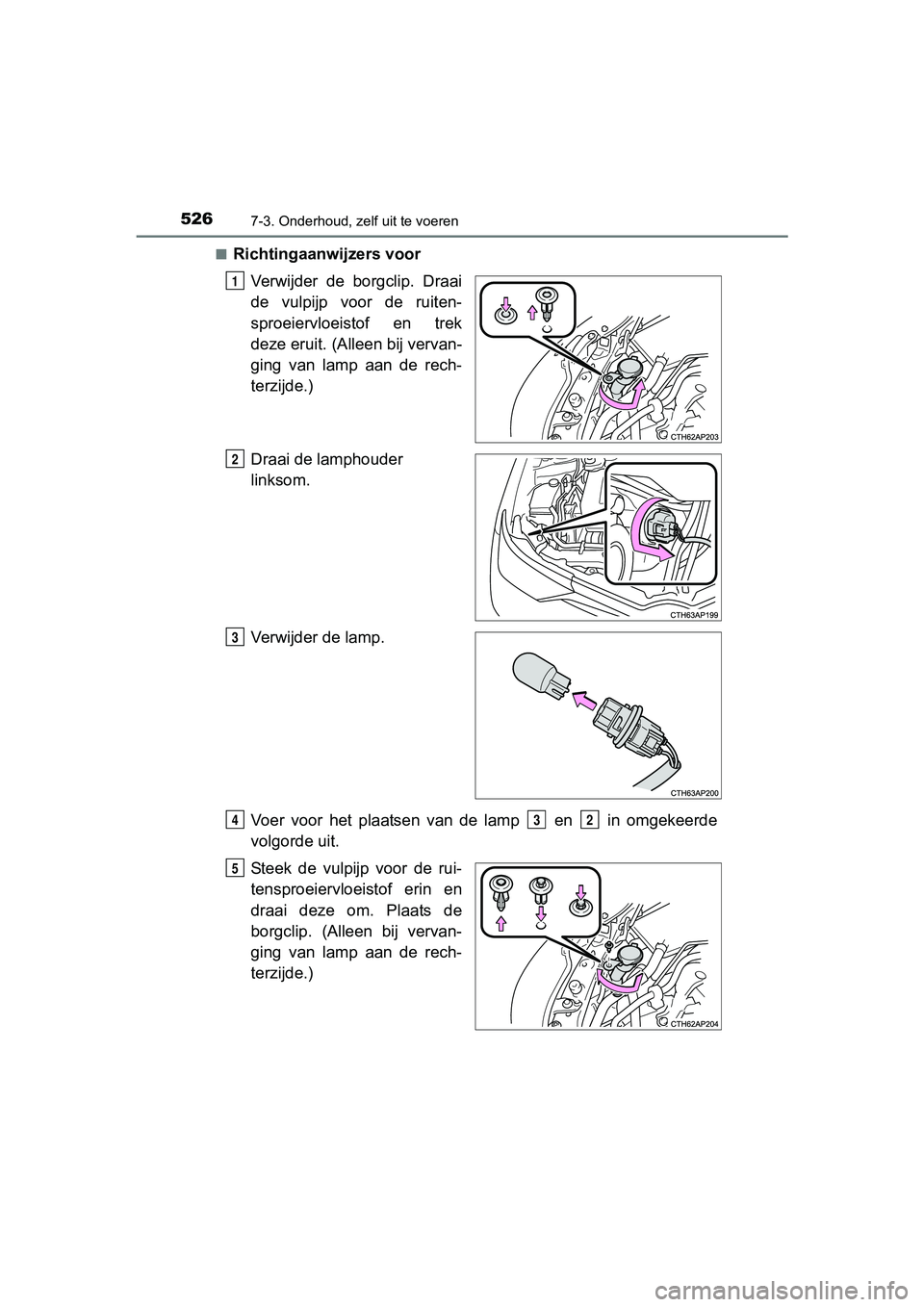

Richtingaanwijzers voor
Verwijder de borgclip. Draai
de vulpijp voor de ruiten-
sproeiervloeistof en trek
deze eruit. (Alleen bij vervan-
ging van lamp aan de rech-
terzijde.)
Draai de lamphouder
linksom.
Verwijder de lamp.
Voer voor het plaatsen van de lamp en in omgekeerde
volgorde uit.
Steek de vulpijp voor de rui-
tensproeiervloeistof erin en
draai deze om. Plaats de
borgclip. (Alleen bij vervan-
ging van lamp aan de rech-
terzijde.)
1
2
3
432
5
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 526 Tuesday , November 1, 2016 10:28 AM

5277-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging

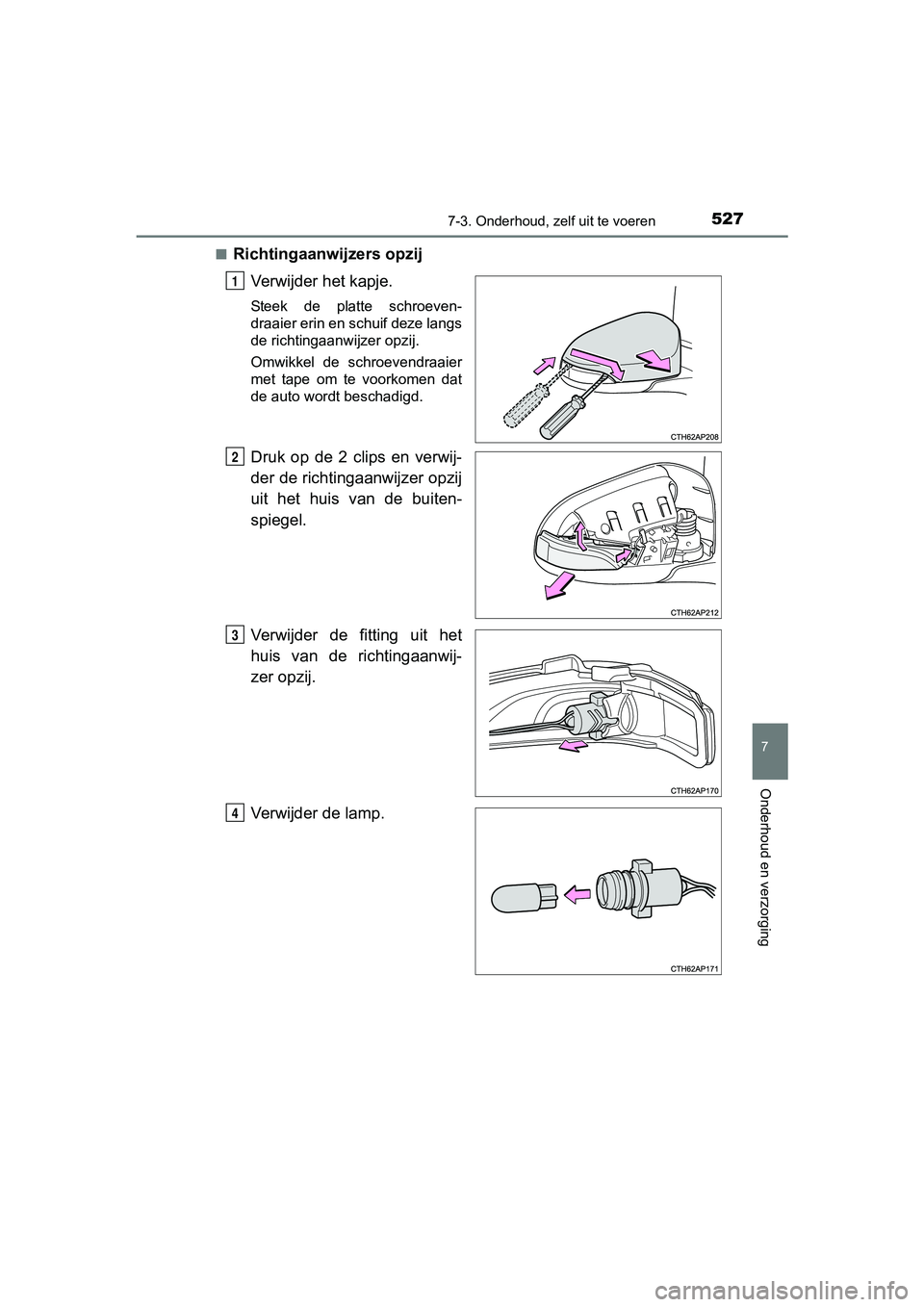

■Richtingaanwijzers opzijVerwijder het kapje.
Steek de platte schroeven-
draaier erin en schuif deze langs
de richtingaanwijzer opzij.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Druk op de 2 clips en verwij-
der de richtingaanwijzer opzij
uit het huis van de buiten-
spiegel.
Verwijder de fitting uit het
huis van de richtingaanwij-
zer opzij.
Verwijder de lamp.
1
2
3
4
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 527 Tuesday , November 1, 2016 10:28 AM

5287-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)

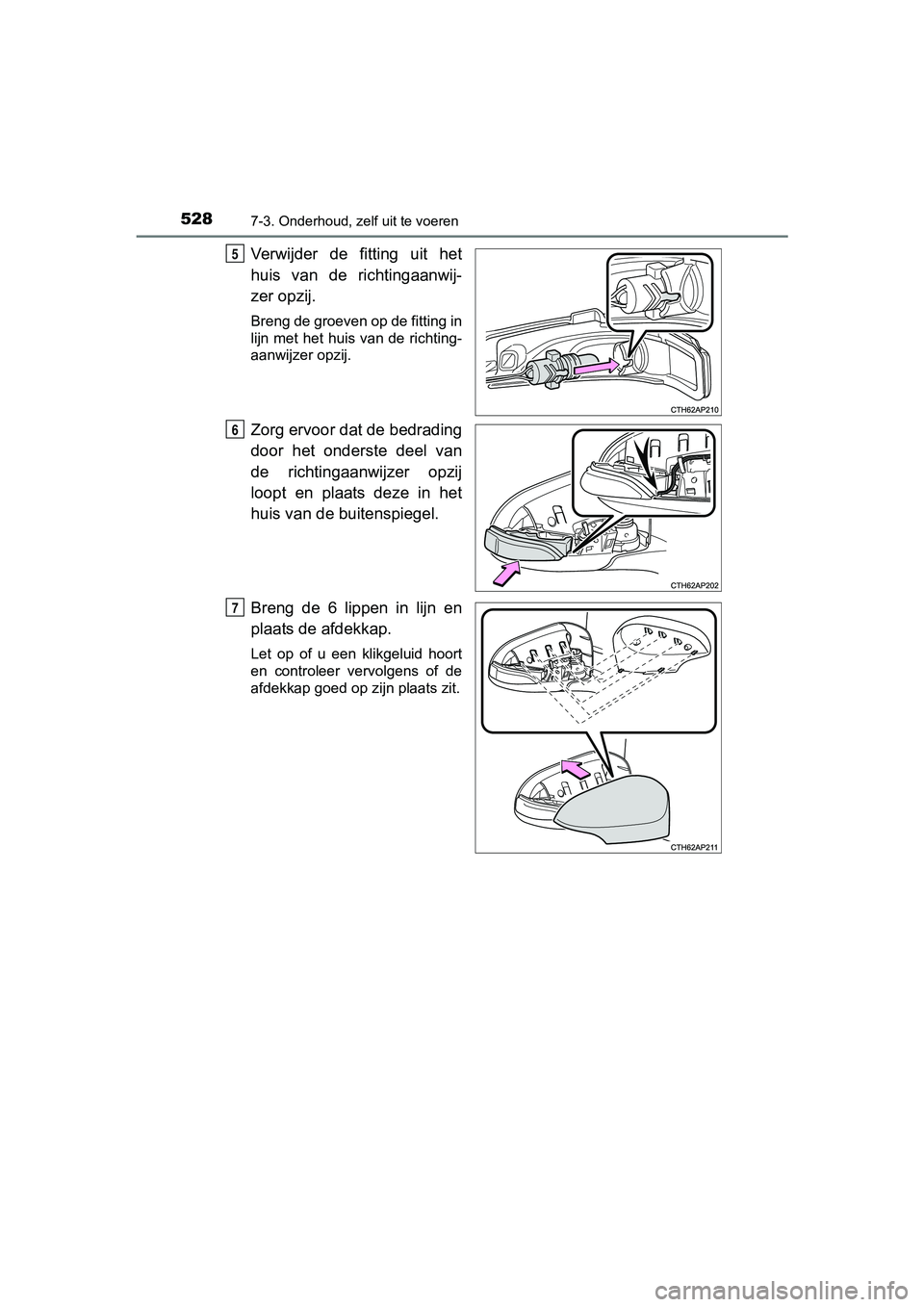

Verwijder de fitting uit het
huis van de richtingaanwij-
zer opzij.
Breng de groeven op de fitting in
lijn met het huis van de richting-
aanwijzer opzij.
Zorg ervoor dat de bedrading
door het onderste deel van
de richtingaanwijzer opzij
loopt en plaats deze in het
huis van de buitenspiegel.
Breng de 6 lippen in lijn en
plaats de afdekkap.
Let op of u een klikgeluid hoort
en controleer vervolgens of de
afdekkap goed op zijn plaats zit.
5
6
7
AURIS Touring Sports_OM_Europe_OM12L13E.book Page 528 Tuesday , November 1, 2016 10:28 AM

5297-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging

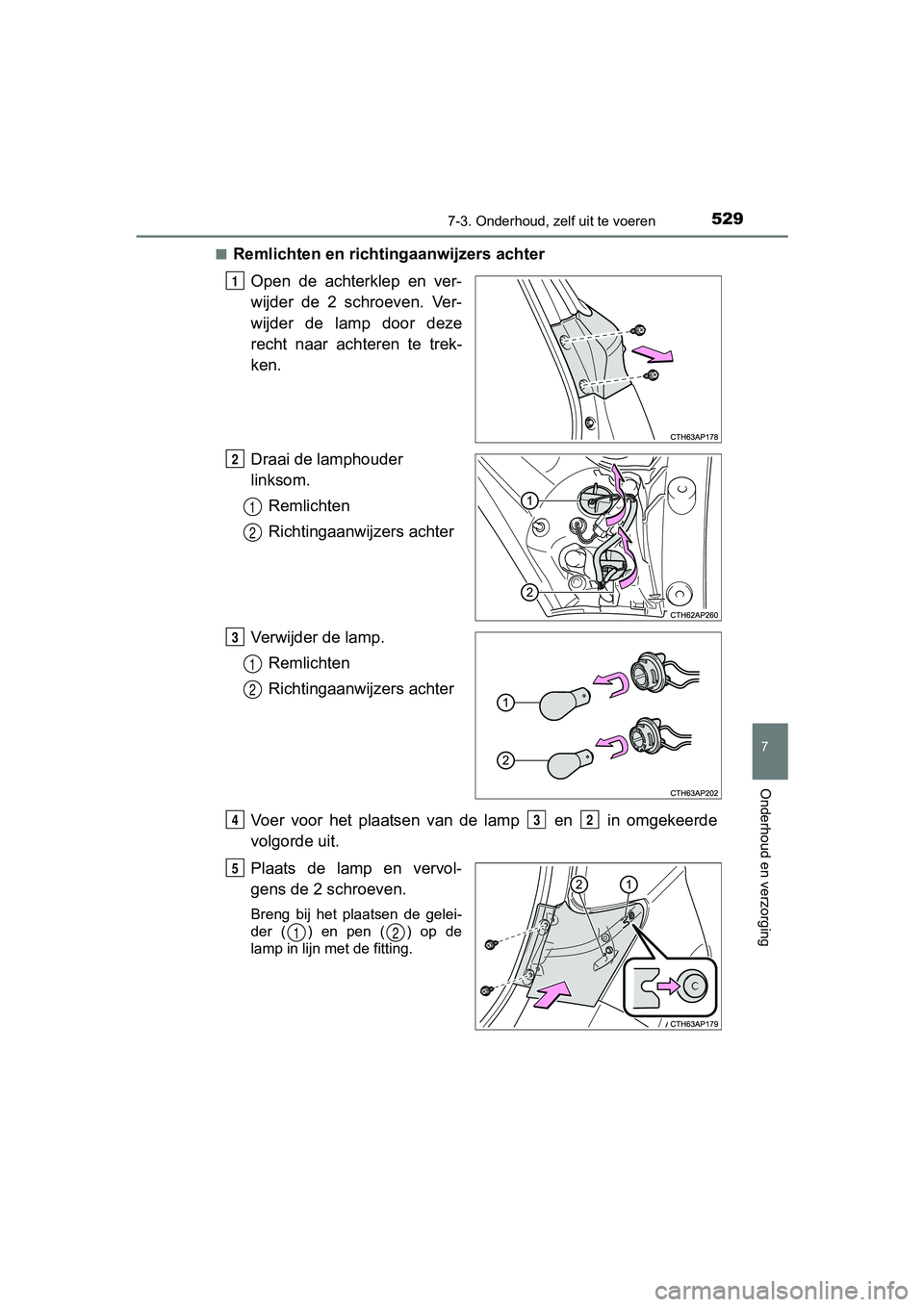

■Remlichten en richtingaanwijzers achterOpen de achterklep en ver-
wijder de 2 schroeven. Ver-
wijder de lamp door deze
recht naar achteren te trek-
ken.
Draai de lamphouder
linksom.Remlichten
Richtingaanwijzers achter
Verwijder de lamp. Remlichten
Richtingaanwijzers achter
Voer voor het plaatsen van de lamp en in omgekeerde
volgorde uit.
Plaats de lamp en vervol-
gens de 2 schroeven.
Breng bij het plaatsen de gelei-
der ( ) en pen ( ) op de
lamp in lijn met de fitting.
1
2
1
2
3
1
2
432
5
12
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 529 Tuesday , November 1, 2016 10:28 AM

5307-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)■

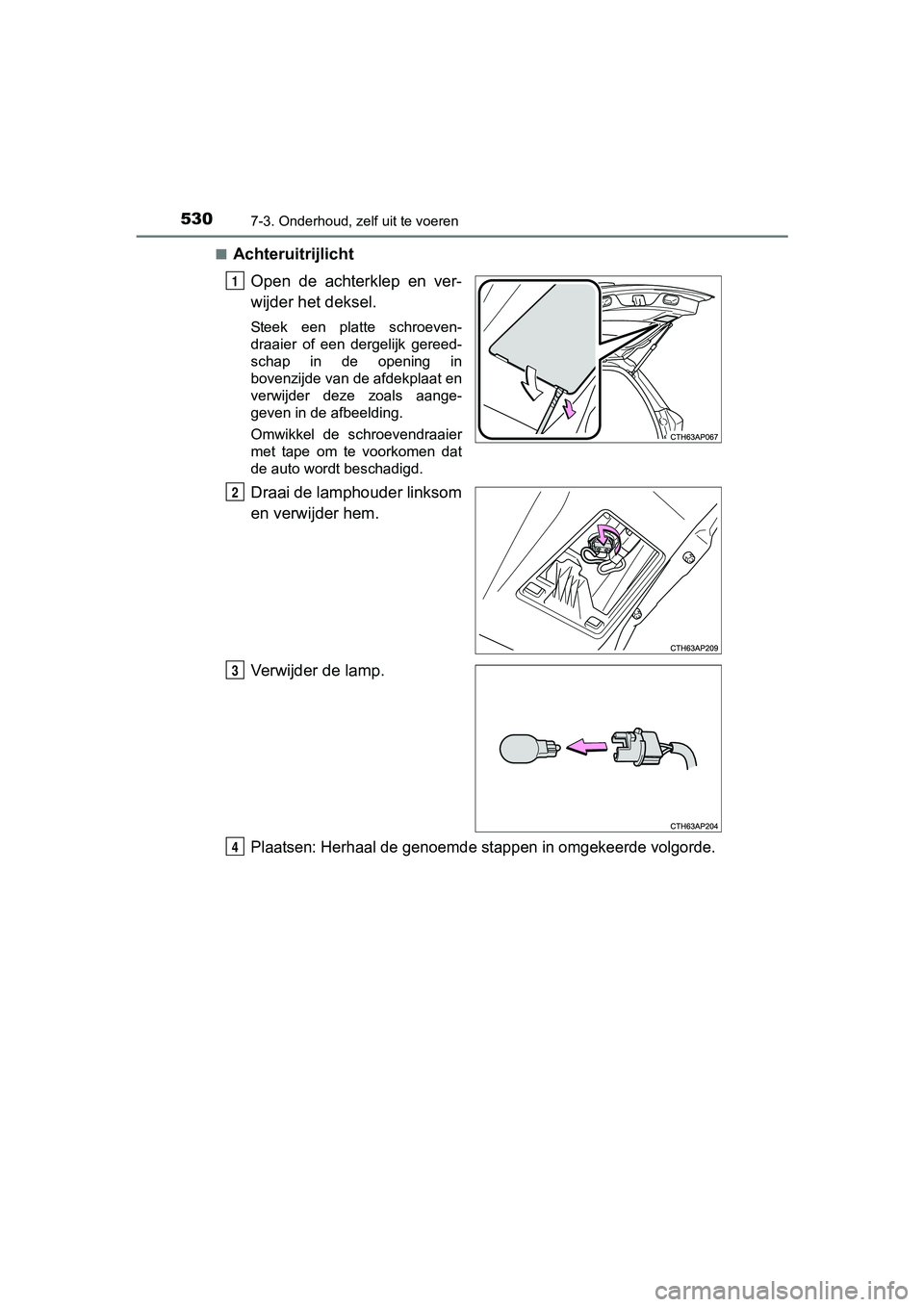

Achteruitrijlicht
Open de achterklep en ver-
wijder het deksel.
Steek een platte schroeven-
draaier of een dergelijk gereed-
schap in de opening in
bovenzijde van de afdekplaat en
verwijder deze zoals aange-
geven in de afbeelding.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lamphouder linksom
en verwijder hem.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
4
