Onderhoud en verzorging

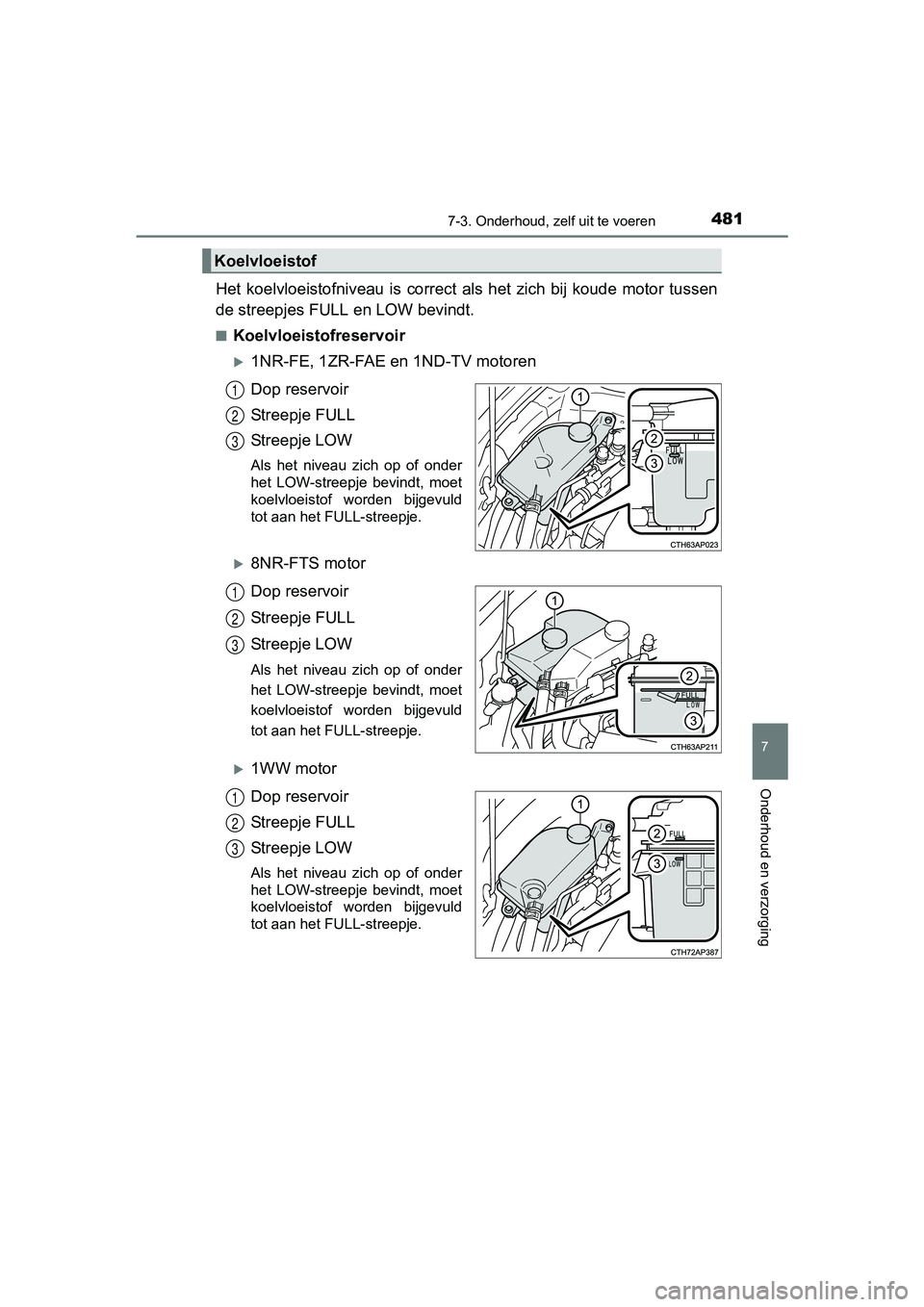

Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW bevindt.
■Koelvloeistofreservoir
1NR-FE, 1ZR-FAE en 1ND-TV motoren
Dop reservoir
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld
tot aan het FULL-streepje.
8NR-FTS motor
Dop reservoir
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld
tot aan het FULL-streepje.
1WW motor
Dop reservoir
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld
tot aan het FULL-streepje.
Koelvloeistof
1
2
3
1
2
3
1
2
3
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 481 Tuesday , November 1, 2016 10:28 AM

4827-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)■
Koelvloeistofreservoir interc
ooler (alleen 8NR-FTS motor)
Dop reservoir
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het onderste streepje (LOW)
bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het boven-
ste streepje (FULL).
■ Selectie van koelvloeistof
Behalve 1WW motor
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaar dig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloei stof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35 °C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
1WW motor
Gebruik alleen originele Toyota Premium Long Life Coolant 1WW/2 WW of
gelijkwaardig.
Geconcentreerde originele Toyota Premium Long Life Coolant 1WW/ 2WW
moet worden gemengd in de volgende verhouding: 50% koelvloeisto f en 50%
gedemineraliseerd water. (Minimumtemperatuur: -35 °C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
■ Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de doppen van het koelvloe istofreser-
voir, de aftapkraan en de waterpomp visueel.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages i n het koel-
systeem.
1
2
3
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 482 Tuesday , November 1, 2016 10:28 AM

4837-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging

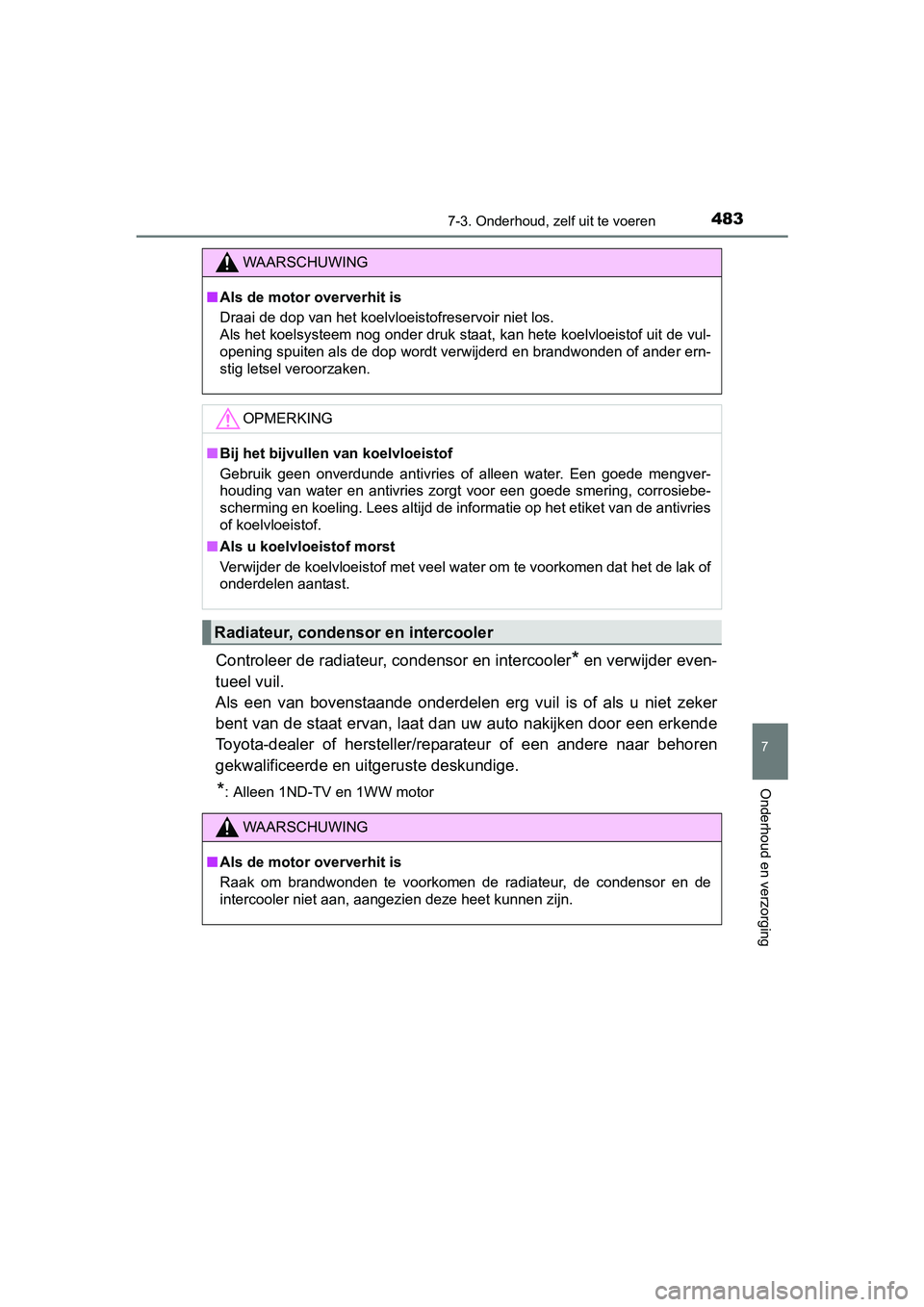

Controleer de radiateur, condensor en intercooler* en verwijder even-
tueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet z eker
bent van de staat ervan, laat dan uw auto nakijken door een erk ende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en ui tgeruste deskundige.
*: Alleen 1ND-TV en 1WW motor
WAARSCHUWING
■Als de motor oververhit is
Draai de dop van het koelvloeistofreservoir niet los.
Als het koelsysteem nog onder druk staat, kan hete koelvloeisto f uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of a nder ern-
stig letsel veroorzaken.
OPMERKING
■ Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede me ngver-
houding van water en antivries zorgt voor een goede smering, co rrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■ Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat h et de lak of
onderdelen aantast.
Radiateur, condens or en intercooler
WAARSCHUWING
■Als de motor oververhit is
Raak om brandwonden te voorkomen de radiateur, de condensor en de
intercooler niet aan, aangezien deze heet kunnen zijn.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 483 Tuesday , November 1, 2016 10:28 AM

4847-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)

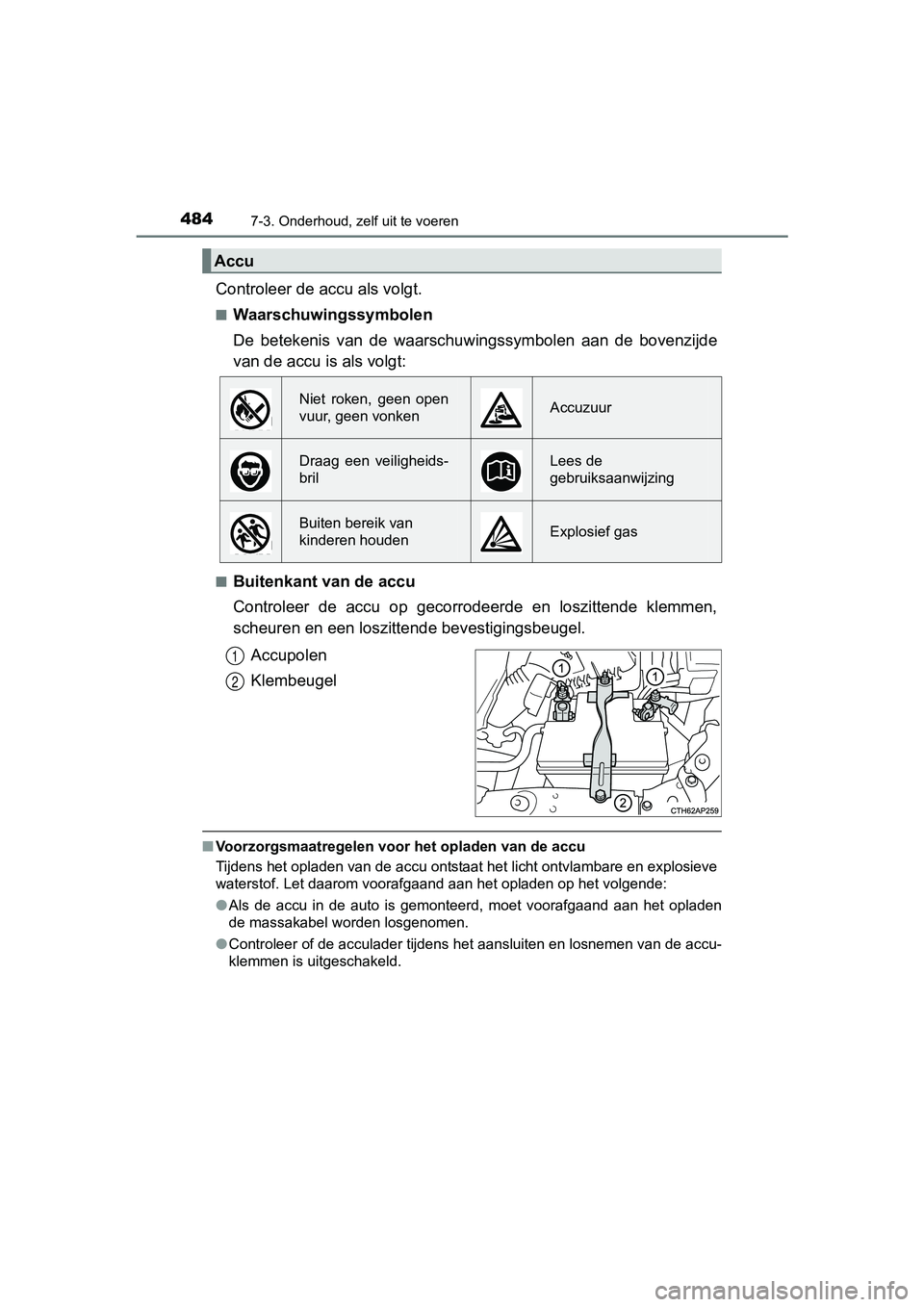

Controleer de accu als volgt.
■Waarschuwingssymbolen
De betekenis van de waarschu wingssymbolen aan de bovenzijde
van de accu is als volgt:
■Buitenkant van de accu
Controleer de accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende bevestigingsbeugel.
Accupolen
Klembeugel
■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de accu ontstaat het licht ontvlambare en explosieve
waterstof. Let daarom voorafgaand aan het opladen op het volgende:
● Als de accu in de auto is gemonteerd, moet voorafgaand aan het opladen
de massakabel worden losgenomen.
● Controleer of de acculader tijdens het aansluiten en losnemen v an de accu-
klemmen is uitgeschakeld.
Accu
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een veiligheids-
brilLees de
gebruiksaanwijzing
Buiten bereik van
kinderen houdenExplosief gas
1
2
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 484 Tuesday , November 1, 2016 10:28 AM

4857-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging

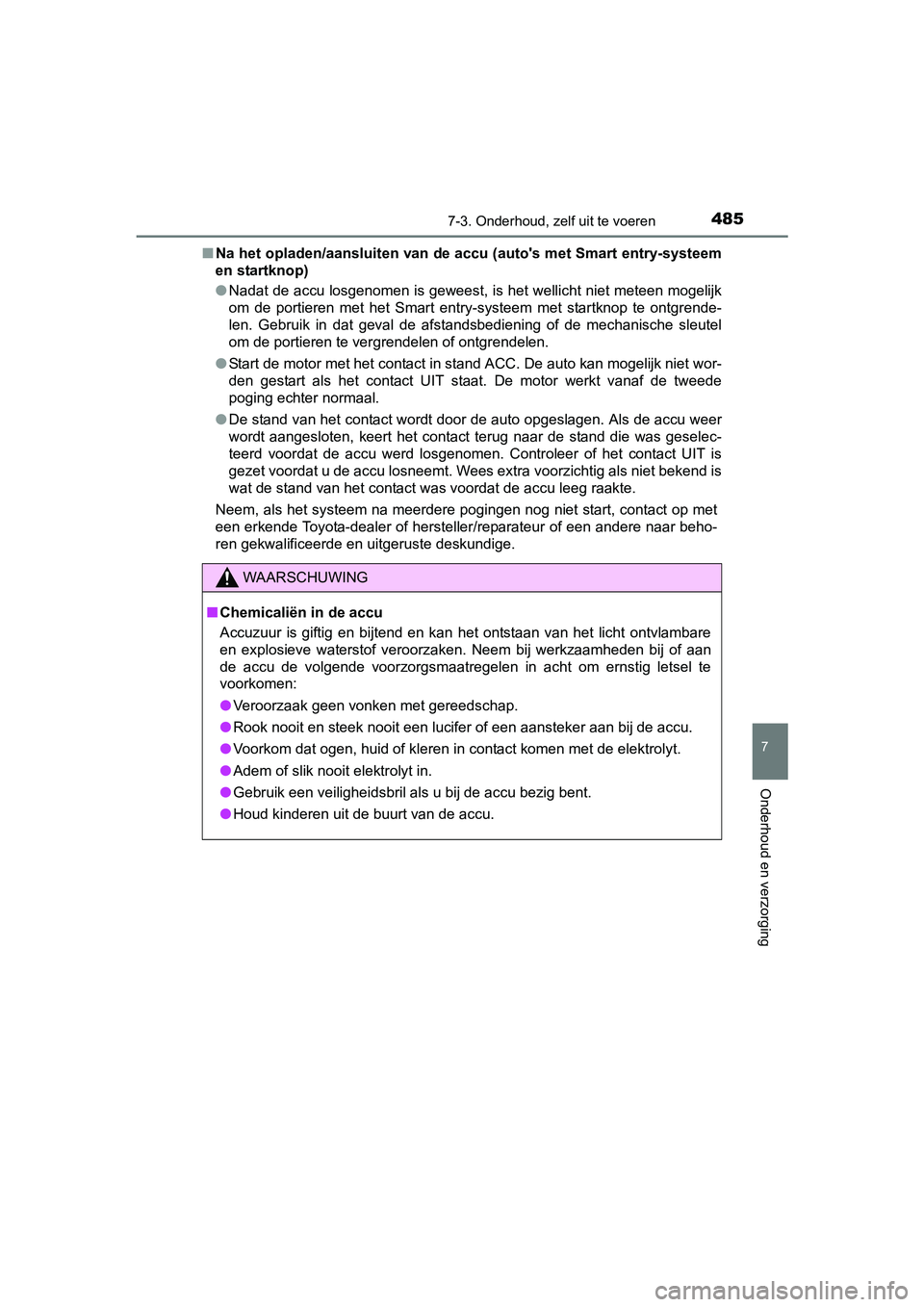

■Na het opladen/aansluiten van d e accu (auto's met Smart entry-s ysteem
en startknop)
● Nadat de accu losgenomen is geweest, is het wellicht niet metee n mogelijk
om de portieren met het Smart entry-systeem met startknop te ontgrende-
len. Gebruik in dat geval de afstandsbediening of de mechanisch e sleutel
om de portieren te vergrendelen of ontgrendelen.
● Start de motor met het contact in stand ACC. De auto kan mogelijk niet wor-
den gestart als het contact UIT staat. De motor werkt vanaf de tweede
poging echter normaal.
● De stand van het contact wordt door de auto opgeslagen. Als de accu weer
wordt aangesloten, keert het contact terug naar de stand die wa s geselec-
teerd voordat de accu werd losgenomen. Controleer of het contac t UIT is
gezet voordat u de accu losneemt. Wees extra voorzichtig als ni et bekend is
wat de stand van het contact was voordat de accu leeg raakte.
Neem, als het systeem na meerdere pogingen nog niet start, cont act op met
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar beho-
ren gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■ Chemicaliën in de accu
Accuzuur is giftig en bijtend en kan het ontstaan van het licht ontvlambare
en explosieve waterstof veroorzaken. Neem bij werkzaamheden bij of aan
de accu de volgende voorzorgsmaatregelen in acht om ernstig let sel te
voorkomen:
● Veroorzaak geen vonken met gereedschap.
● Rook nooit en steek nooit een lucifer of een aansteker aan bij de accu.
● Voorkom dat ogen, huid of kleren in contact komen met de elektr olyt.
● Adem of slik nooit elektrolyt in.
● Gebruik een veiligheidsbril als u bij de accu bezig bent.
● Houd kinderen uit de buurt van de accu.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 485 Tuesday , November 1, 2016 10:28 AM

4867-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)

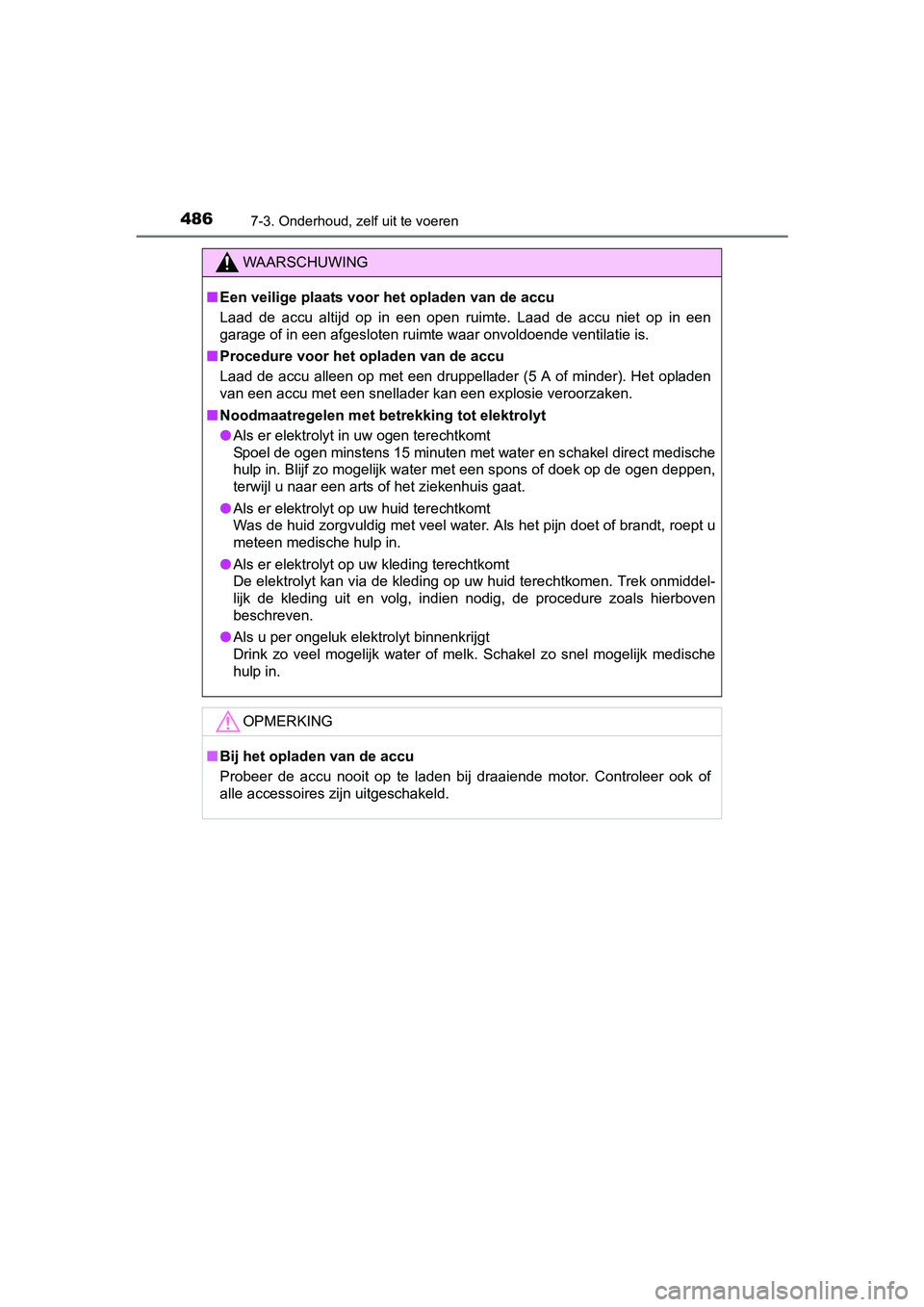

WAARSCHUWING
■Een veilige plaats voor het opladen van de accu
Laad de accu altijd op in een open ruimte. Laad de accu niet op in een
garage of in een afgesloten ruimte waar onvoldoende ventilatie is.
■ Procedure voor het opladen van de accu
Laad de accu alleen op met een druppellader (5 A of minder). He t opladen
van een accu met een snellader kan een explosie veroorzaken.
■ Noodmaatregelen met betrekking tot elektrolyt
● Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct m edische
hulp in. Blijf zo mogelijk water met een spons of doek op de og en deppen,
terwijl u naar een arts of het ziekenhuis gaat.
● Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water. Als het pijn doet of bra ndt, roept u
meteen medische hulp in.
● Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek onmiddel-
lijk de kleding uit en volg, indien nodig, de procedure zoals hierboven
beschreven.
● Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Schakel zo snel mogelijk medische
hulp in.
OPMERKING
■ Bij het opladen van de accu
Probeer de accu nooit op te laden bij draaiende motor. Controle er ook of
alle accessoires zijn uitgeschakeld.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 486 Tuesday , November 1, 2016 10:28 AM

4877-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging

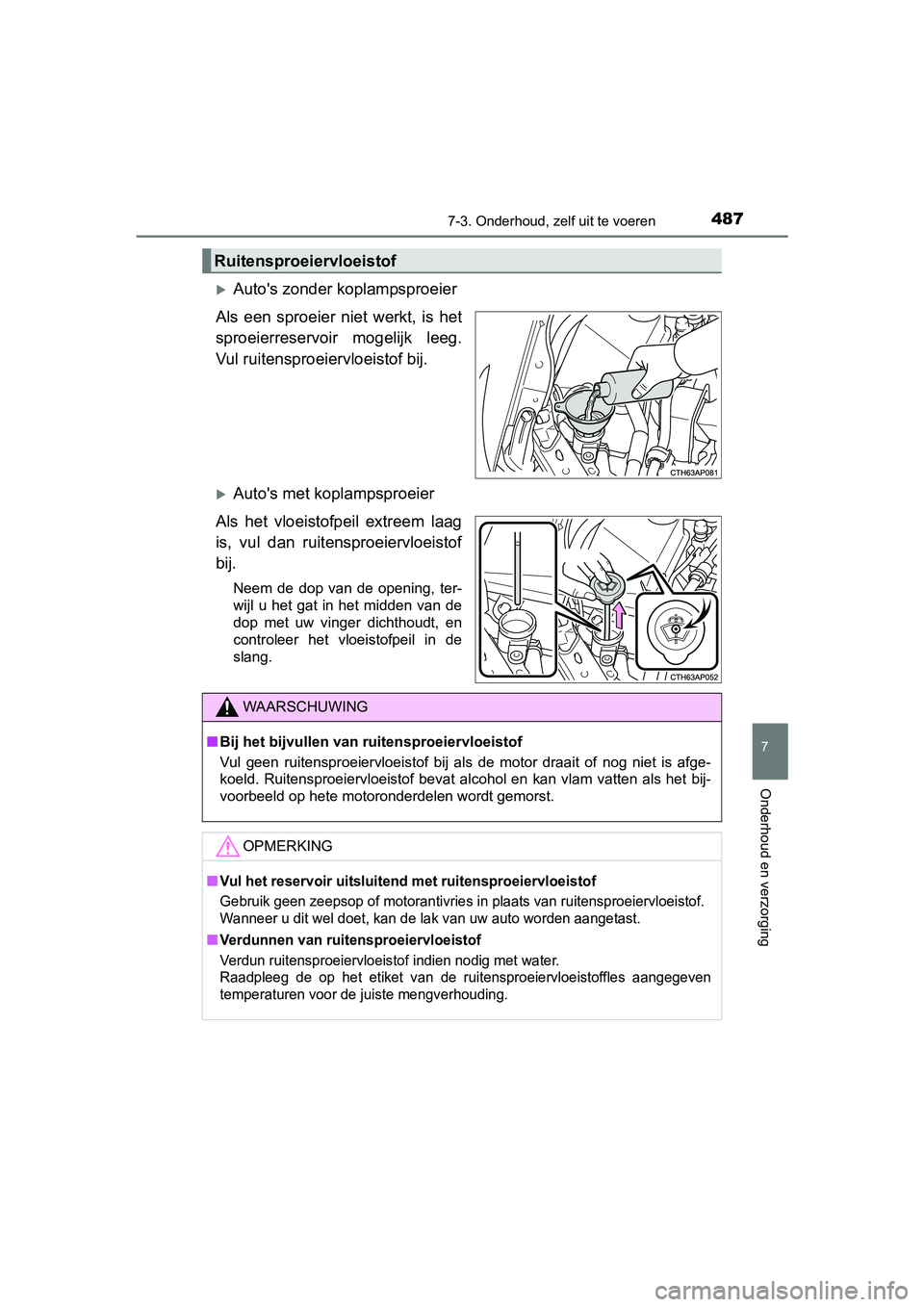

Auto's zonder koplampsproeier
Als een sproeier niet werkt, is het
sproeierreservoir mogelijk leeg.
Vul ruitensproei ervloeistof bij.
Auto's met koplampsproeier
Als het vloeistofpeil extreem laag
is, vul dan ruitensproeiervloeistof
bij.
Neem de dop van de opening, ter-
wijl u het gat in het midden van de
dop met uw vinger dichthoudt, en
controleer het vloeistofpeil in de
slang.
Ruitensproeiervloeistof
WAARSCHUWING
■ Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als de motor draait of nog niet is afge-
koeld. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitenspro eiervloeistof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast .
■Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles a angegeven
temperaturen voor de juiste mengverhouding.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 487 Tuesday , November 1, 2016 10:28 AM

4887-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
U kunt het brandstoffilter zelf aftappen. Maar omdat dit lastig is, advise-
ren wij u het brandstoffilter te laten aftappen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alifi-
ceerde en uitgeruste deskundige. Neem contact op met een erkend e
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en uitgeruste deskundige als u het brandstoffil ter toch
zelf wilt aftappen.
Auto's met een instrumentenpaneel met 3 meters
Het water in het brandstoffilter moet worden afgetapt wanneer h et
waarschuwingslampje van het brandstoffilter gaat branden en er een
zoemer klinkt.
Auto's met een instrumentenpaneel met 2 meters
Het water in het brandstoffilter moet worden afgetapt wanneer d e waar-
schuwingsmelding “Drain water from fuel filter.” (tap water af uit brand-
stoffilter) op het multi-informatiedisplay wordt weergegeven en er een
zoemer klinkt.
Auto's zonder Smart entry-systeem en startknop: Zet het contact U I T.
Auto's met Smart entry-systeem en startknop: Zet het contact UI T.
Plaats een klein bakje onder de aftapplug om het water en de br and-
stof in op te vangen.
Brandstoffilter (all een 1ND-TV motor)
1
2
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 488 Tuesday , November 1, 2016 10:28 AM

4897-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging
Draai de aftapplug linksom,
ongeveer 2 - 2,5 slag.
Beweeg de pompknop tot er
brandstof uit de aftapplug komt.
Draai de aftapplug na het aftappen met de hand vast.
In de volgende situaties moet water uit het brandstoffilter wor den
afgetapt:
Brandstoffilter type A
*: Elke 20.000 km
Brandstoffilter type B
*: “Drain water from fuel filter.” (tap water af uit
brandstoffilter) word t weergegeven op het
multi-informatiedisplay en er klinkt een zoemer.
*: Neem contact op met een erkende Toyota-dealer of hersteller/re parateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige
voor het bepalen van het type brandstoffilter.
Laat het brandstoffilter aftappen door een erkende Toyota-deale r of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en
uitgeruste deskundige.
3
4
Brandstoffilter (alleen 1WW motor)
OPMERKING
■ Wanneer er water in het brandstoffilter zit
Rijd niet ononderbroken met water in het brandstoffilter. Ander s kan de
brandstofpomp beschadigd raken.
5
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 489 Tuesday , November 1, 2016 10:28 AM

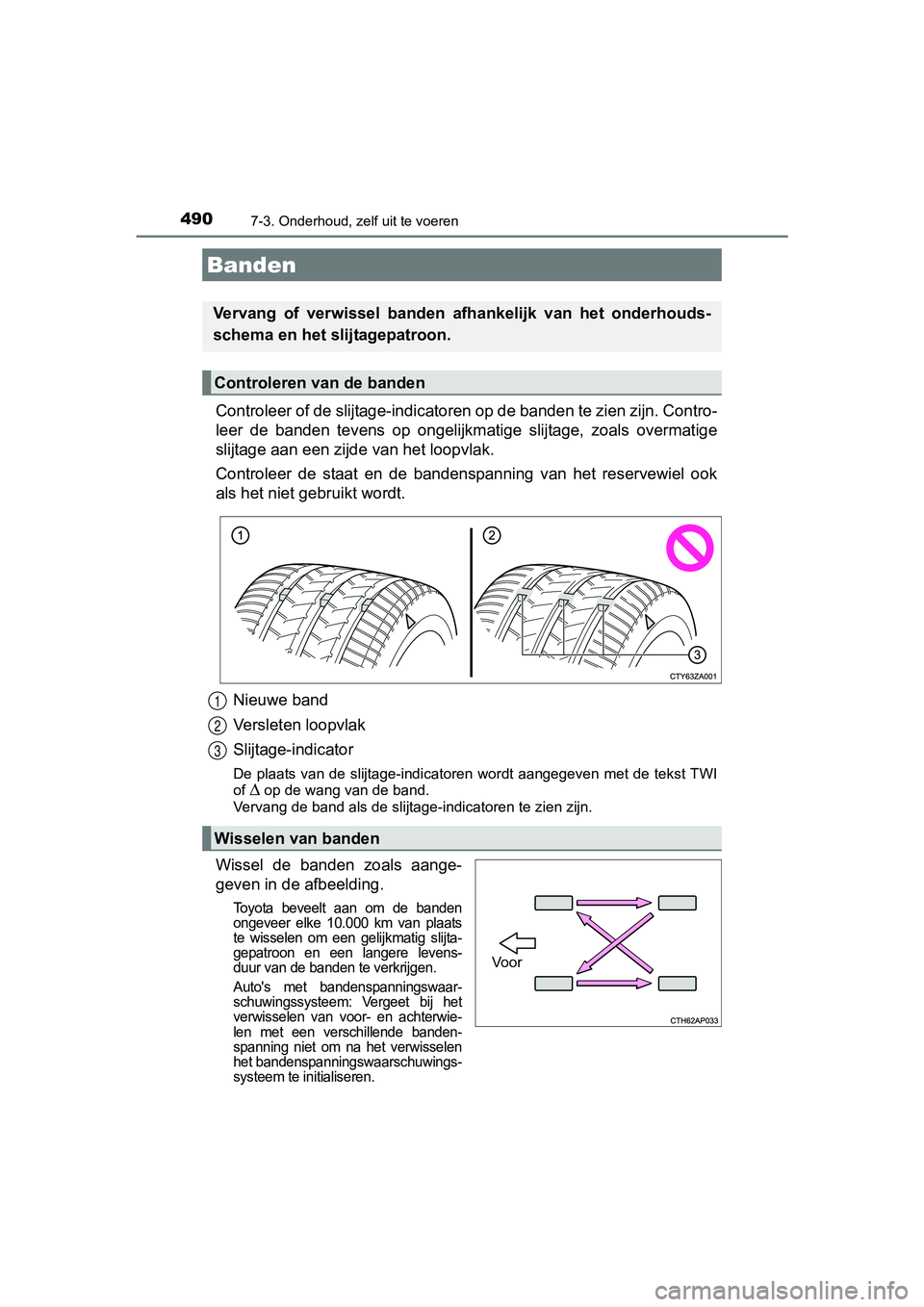

4907-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
Controleer of de slijtage-indicatoren op de banden te zien zijn . Contro-
leer de banden tevens op ongelijkmatige slijtage, zoals overmat ige
slijtage aan een zijde van het loopvlak.
Controleer de staat en de bandenspanning van het reservewiel oo k
als het niet gebruikt wordt.
Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de t ekst TWI
of
Δ op de wang van de band.
Vervang de band als de slijtage-indicatoren te zien zijn.
Wissel de banden zoals aange-
geven in de afbeelding.
Toyota beveelt aan om de banden
ongeveer elke 10.000 km van plaats
te wisselen om een gelijkmatig slijta-
gepatroon en een langere levens-
duur van de banden te verkrijgen.
Auto's met bandenspanningswaar-
schuwingssysteem: Vergeet bij het
verwisselen van voor- en achterwie-
len met een verschillende banden-
spanning niet om na het verwisselen
het bandenspanningswaarschuwings-
systeem te initialiseren.
Banden
Vervang of verwissel banden afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
Wisselen van banden
1
2
3
Voor
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 490 Tuesday , November 1, 2016 10:28 AM
