5918-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
8
Bij problemen
OPMERKING
■Een noodreparatie uitvoeren
● Een band mag alleen met de bandenreparatieset worden gerepareer d
indien de beschadiging is veroorzaakt door perforatie van het l oopvlak
door een scherp voorwerp, zoals een spijker of een schroef.
Verwijder de spijker of de schroef niet uit de band. Door het verwijderen
van de spijker of de schroef kan het gat groter worden waardoor de band
niet meer tijdelijk gerepareerd kan worden.
● De reparatieset is niet waterbestendig. Zorg dat de bandenrepar atieset
niet in aanraking komt met water, bijvoorbeeld bij gebruik tijd ens regen.
● Zet de bandenreparatieset niet op een stoffige ondergrond, zoal s in het
zand of in de berm. Als de reparatieset stof e.d. opzuigt, kunn en er storin-
gen optreden.
● Houd de fles tijdens het gebruik niet ondersteboven, om schade aan de
compressor te voorkomen.
■ Voorzorgsmaatregelen voor de bandenreparatieset
● De reparatieset heeft als voeding 12V-gelijkstroom nodig. Sluit de repara-
tieset niet aan op andere voedingsbronnen.
● Als er benzinedruppels op de reparatieset terechtkomen, kan de set defect
raken. Zorg dat de set niet met benzine in aanraking kan komen.
● Berg de reparatieset op, zodat de set beschermd is tegen vuil en vocht.
● Berg de reparatieset op in de gereedschapshouder onder de afdek king
van de bagageruimtevloer, buiten bereik van kinderen.
● Demonteer de reparatieset niet en breng geen wijzigingen aan. S tel
onderdelen als de bandenspanningsmeter niet bloot aan schokken. Hier-
door kunnen storingen optreden.
■ Voorkomen van schade aan de band enspanningssensoren en -zenders
(auto's met bandenspanningswaarschuwingssysteem)
Als een band is gerepareerd met bandenreparatievloeistof, werke n de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op m et een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Vervang na het gebruik van ban-
denreparatievloeistof de bandenspanningssensor en -zender wanneer de
band wordt gerepareerd of vervangen. ( →Blz. 491)
AURIS Touring Sports_OM_Europe_OM12L13E.book Page 591 Tuesday , November 1, 2016 10:28 AM

5928-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)

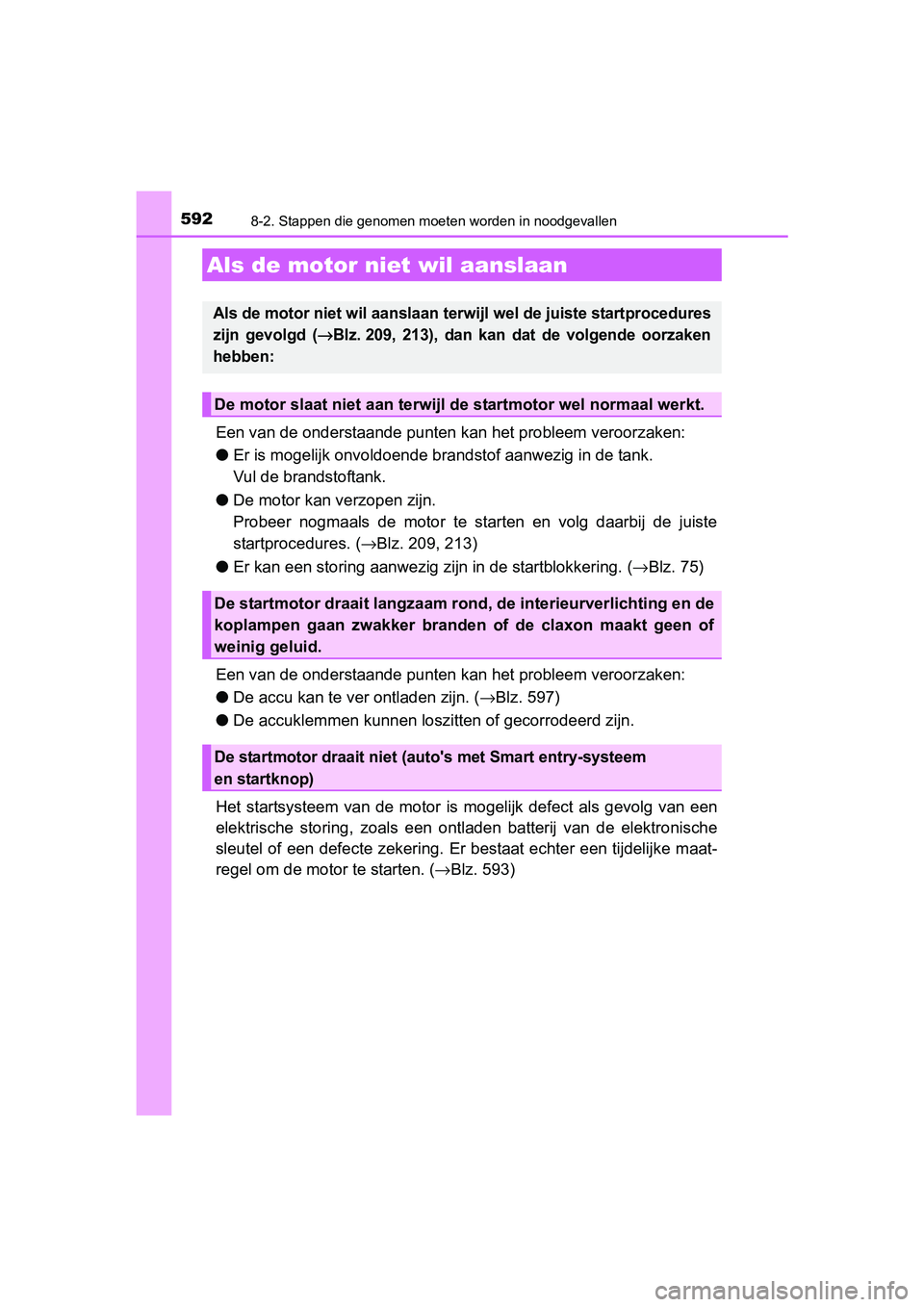

Een van de onderstaande punten kan het probleem veroorzaken:
● Er is mogelijk onvoldoende bran dstof aanwezig in de tank.
Vul de brandstoftank.
● De motor kan ve rzopen zijn.
Probeer nogmaals de motor te starten en volg daarbij de juiste
startprocedures. ( →Blz. 209, 213)
● Er kan een storing aanwezig z ijn in de startblokkering. (→Blz. 75)
Een van de onderstaande punten kan het probleem veroorzaken:
● De accu kan te ver ontladen zijn. ( →Blz. 597)
● De accuklemmen kunnen loszit ten of gecorrodeerd zijn.
Het startsysteem van de motor is mogelijk defect als gevolg van een
elektrische storing, zoals een ontladen batterij van de elektro nische
sleutel of een defecte zekering. Er bestaat echter een tijdelij ke maat-
regel om de motor te starten. ( →Blz. 593)
Als de motor niet wil aanslaan
Als de motor niet wil aanslaan terwijl wel de juiste startprocedures
zijn gevolgd (
→Blz. 209, 213), dan kan dat de volgende oorzaken
hebben:
De motor slaat niet aan terwijl de startmotor wel normaal werkt .
De startmotor draait langzaam rond, de interieurverlichting en de
koplampen gaan zwakker branden of de claxon maakt geen of
weinig geluid.
De startmotor draait niet (auto's met Smart entry-systeem
en startknop)
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 592 Tuesday , November 1, 2016 10:28 AM

5938-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
8
Bij problemen

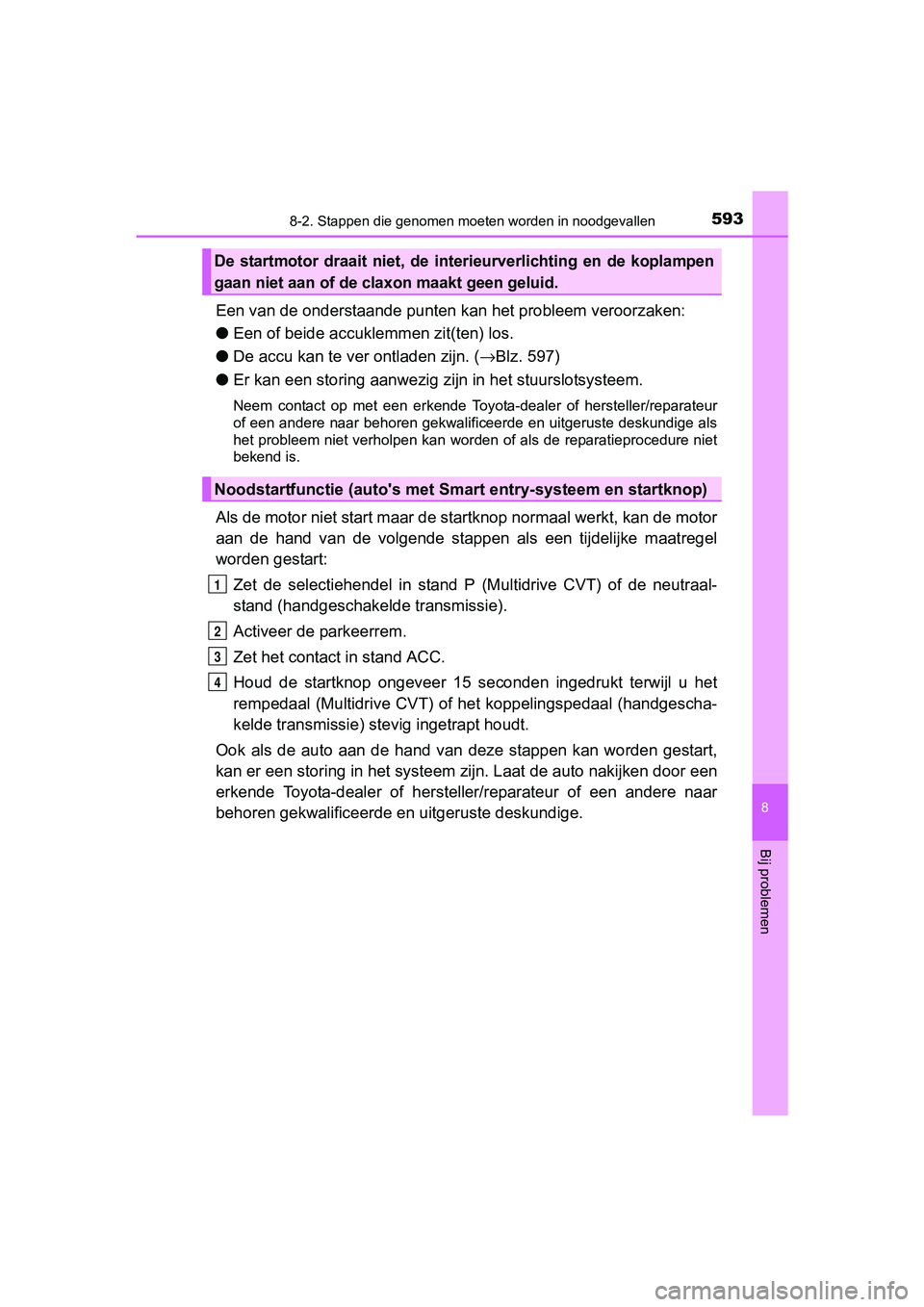

Een van de onderstaande punten kan het probleem veroorzaken:
● Een of beide accuklemmen zit(ten) los.
● De accu kan te ver ontladen zijn. ( →Blz. 597)
● Er kan een storing aanwezig z ijn in het stuurslotsysteem.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige als
het probleem niet verholpen kan worden of als de reparatieproce dure niet
bekend is.
Als de motor niet start maar de startknop normaal werkt, kan de motor
aan de hand van de v olgende stappen als een tijdelijke maatrege l
worden gestart:
Zet de selectiehendel in stand P (Multidrive CVT) of de neutraa l-
stand (handgeschakelde transmissie).
Activeer de parkeerrem.
Zet het contact in stand ACC.
Houd de startknop ongeveer 15 seconden ingedrukt terwijl u het
rempedaal (Multidrive CVT) of het koppelingspedaal (handgescha-
kelde transmissie) stev ig ingetrapt houdt.
Ook als de auto aan de hand van deze stappen kan worden gestart ,
kan er een storing in het systeem zijn. Laat de auto nakijken d oor een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige.
De startmotor draait niet, de interieurverlichting en de koplam pen
gaan niet aan of de claxon maakt geen geluid.
Noodstartfunctie (auto's met Smart entry-systeem en startknop)
1
2
3
4
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 593 Tuesday , November 1, 2016 10:28 AM

5948-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)

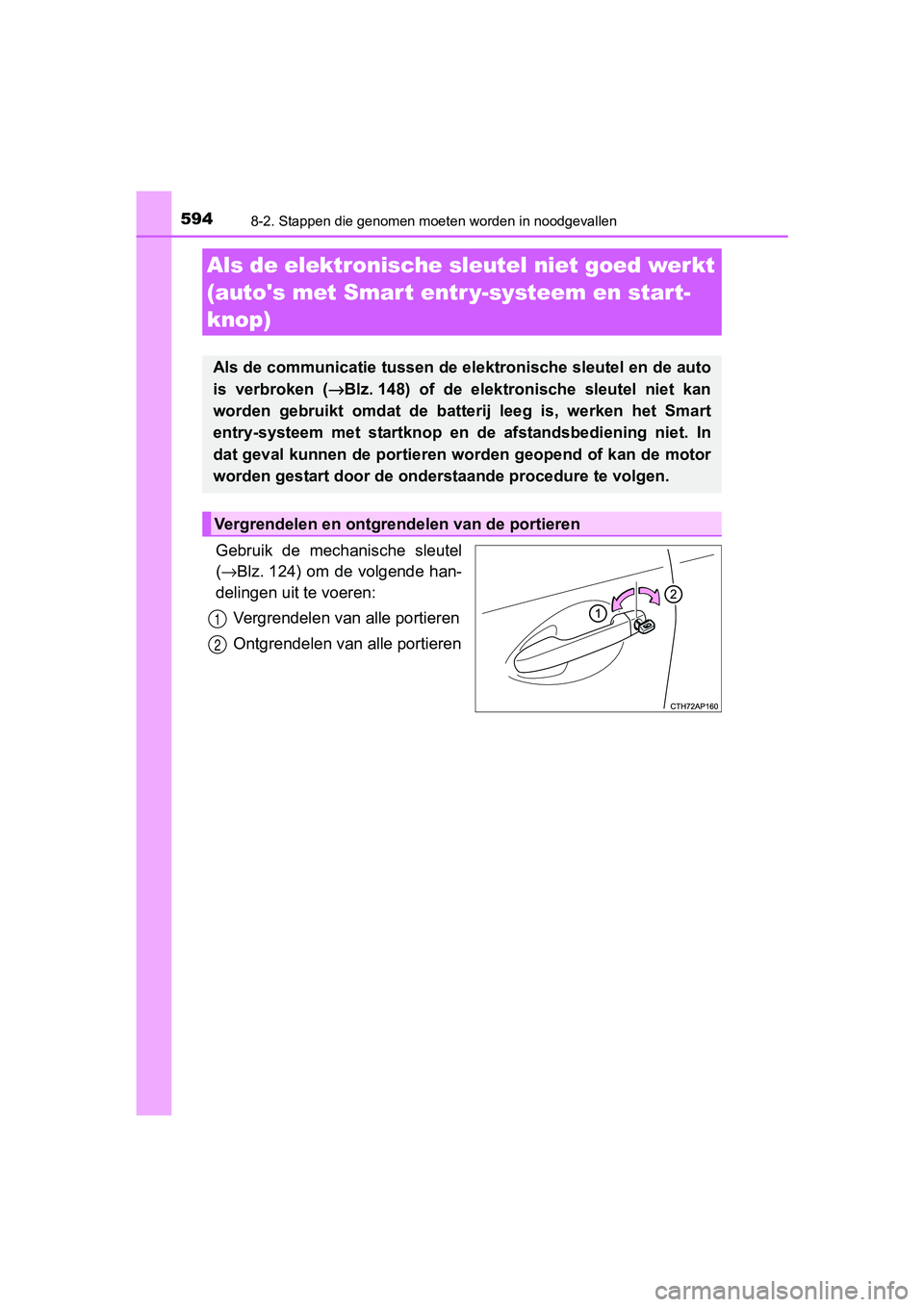

Gebruik de mechanische sleutel
(→ Blz. 124) om de volgende han-
delingen uit te voeren:
Vergrendelen van alle portieren
Ontgrendelen van alle portieren
Als de elektronische sleutel niet goed werkt
(auto's met Smar t entr y-systeem en start-
knop)
Als de communicatie tussen de e lektronische sleutel en de auto
is verbroken ( →Blz. 148) of de elektronische sleutel niet kan
worden gebruikt omdat de batterij leeg is, werken het Smart
entry-systeem met startknop en de afstandsbediening niet. In
dat geval kunnen de portieren w orden geopend of kan de motor
worden gestart door de onders taande procedure te volgen.
Vergrendelen en ontgrendelen van de portieren
1
2
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 594 Tuesday , November 1, 2016 10:28 AM

5958-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
8
Bij problemen

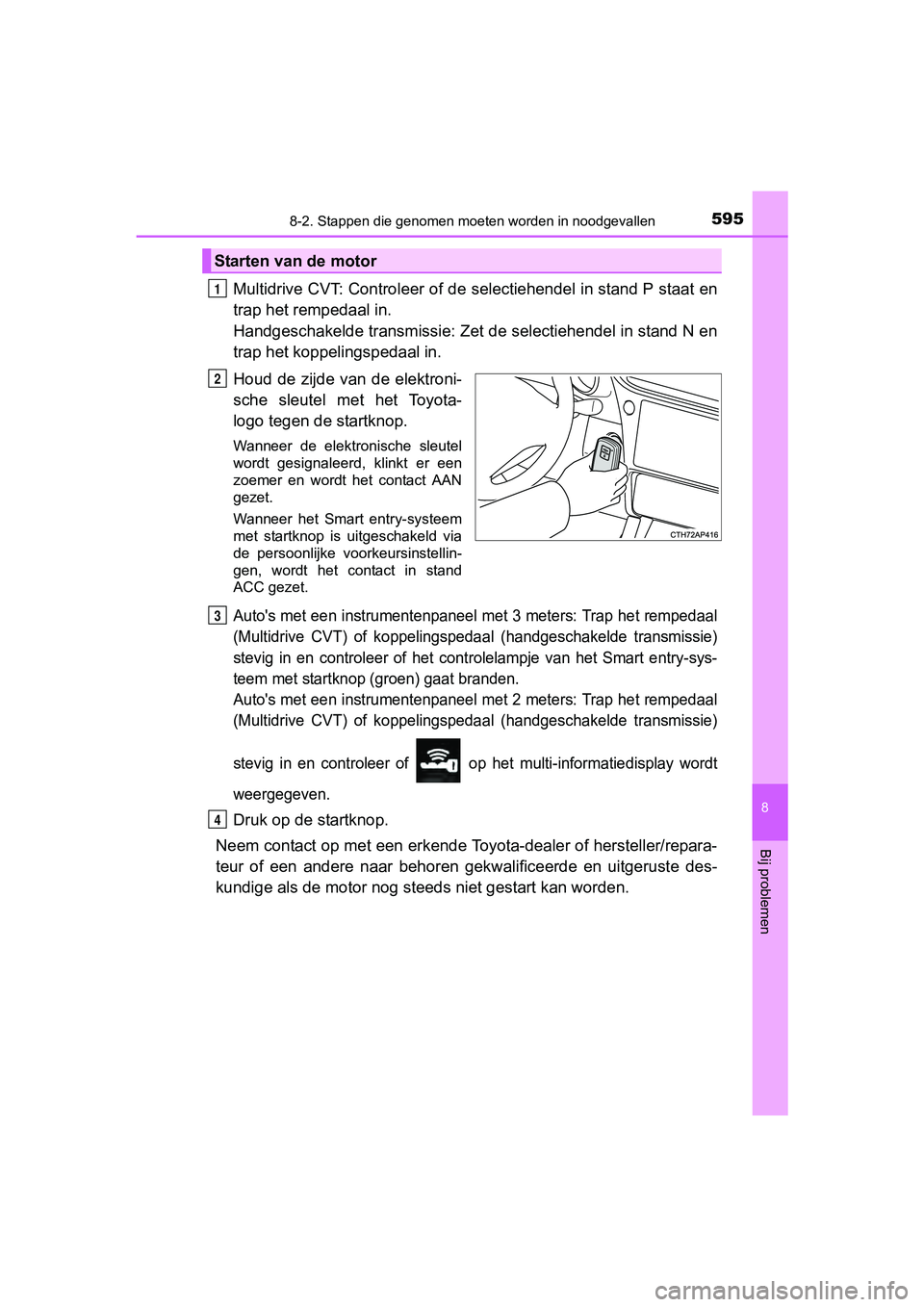

Multidrive CVT: Controleer of de selectiehendel in stand P staa t en
trap het rempedaal in.
Handgeschakelde transmissie: Zet de selectiehendel in stand N e n
trap het koppelingspedaal in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Wanneer de elektronische sleutel
wordt gesignaleerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop is uitgeschakeld via
de persoonlijke voorkeursinstellin-
gen, wordt het contact in stand
ACC gezet.
Auto's met een instrumentenpaneel met 3 meters: Trap het remped aal
(Multidrive CVT) of koppelingspedaal (handgeschakelde transmiss ie)
stevig in en controleer of het controlelampje van het Smart ent ry-sys-
teem met startknop (groen) gaat branden.
Auto's met een instrumentenpaneel met 2 meters: Trap het remped aal
(Multidrive CVT) of koppelingspedaal (handgeschakelde transmiss ie)
stevig in en controleer of op het multi-informatiedisplay word t
weergegeven.
Druk op de startknop.
Neem contact op met een erkende Toyota-dealer of hersteller/rep ara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d es-
kundige als de moto r nog steeds niet gestart kan worden.
Starten van de motor
1
2
3
4
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 595 Tuesday , November 1, 2016 10:28 AM

5968-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)

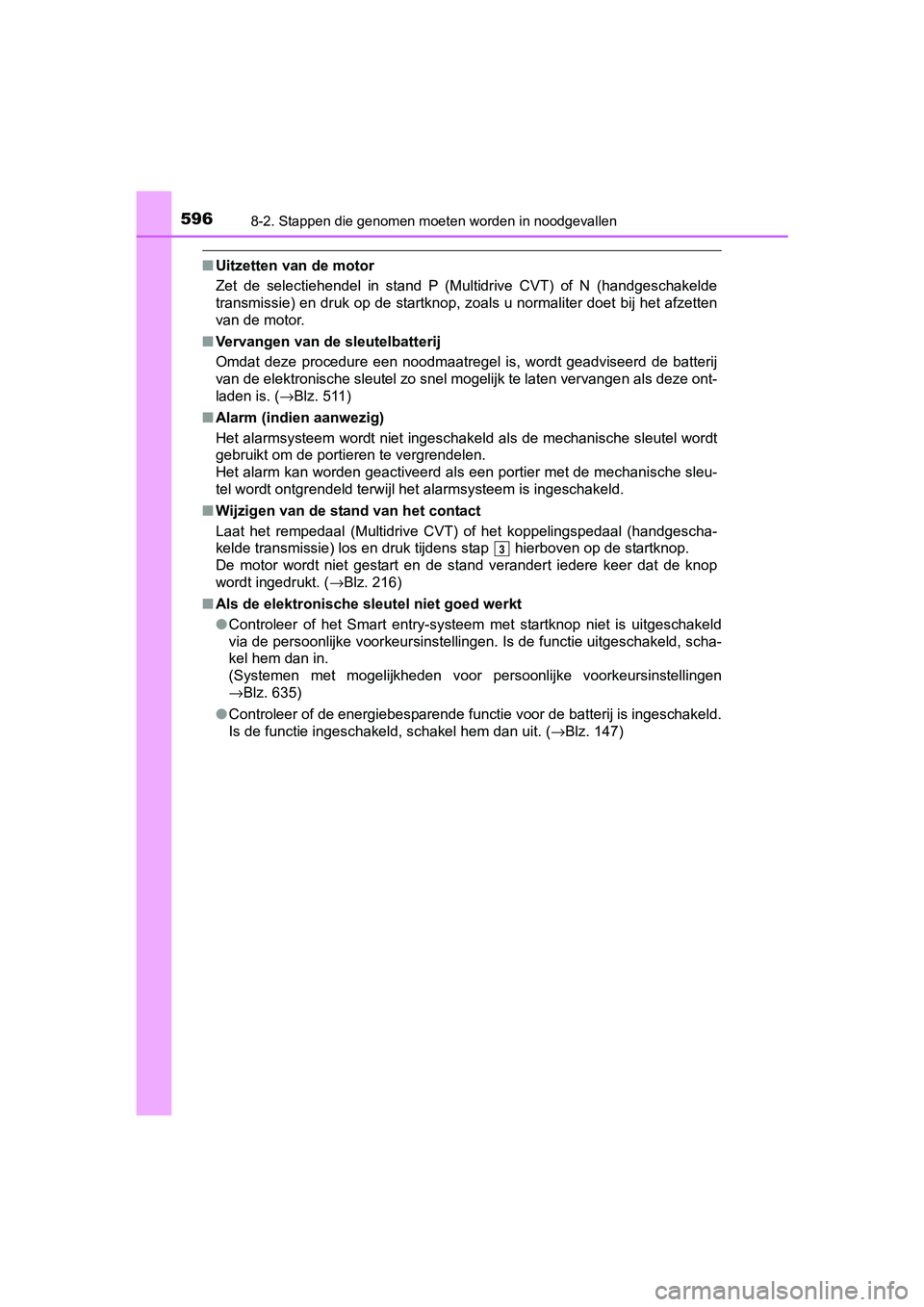

■Uitzetten van de motor
Zet de selectiehendel in stand P (Multidrive CVT) of N (handges chakelde
transmissie) en druk op de startknop, zoals u normaliter doet b ij het afzetten
van de motor.
■ Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel is, wordt geadviseerd de batterij
van de elektronische sleutel zo snel mogelijk te laten vervange n als deze ont-
laden is. ( →Blz. 511)
■ Alarm (indien aanwezig)
Het alarmsysteem wordt niet ingeschakeld als de mechanische sle utel wordt
gebruikt om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een portier met de mechani sche sleu-
tel wordt ontgrendeld terwijl het alarmsysteem is ingeschakeld.
■ Wijzigen van de stand van het contact
Laat het rempedaal (Multidrive CVT) of het koppelingspedaal (handgescha-
kelde transmissie) los en druk tijdens stap hierboven op de st artknop.
De motor wordt niet gestart en de stand verandert iedere keer d at de knop
wordt ingedrukt. (→Blz. 216)
■ Als de elektronische sleutel niet goed werkt
●Controleer of het Smart entry-systeem met startknop niet is uit geschakeld
via de persoonlijke voorkeursinstellingen. Is de functie uitgeschakeld, scha-
kel hem dan in.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen
→Blz. 635)
● Controleer of de energiebesparende functie voor de batterij is ingeschakeld.
Is de functie ingeschakeld, schakel hem dan uit. ( →Blz. 147)
3
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 596 Tuesday , November 1, 2016 10:28 AM

5978-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
8
Bij problemen

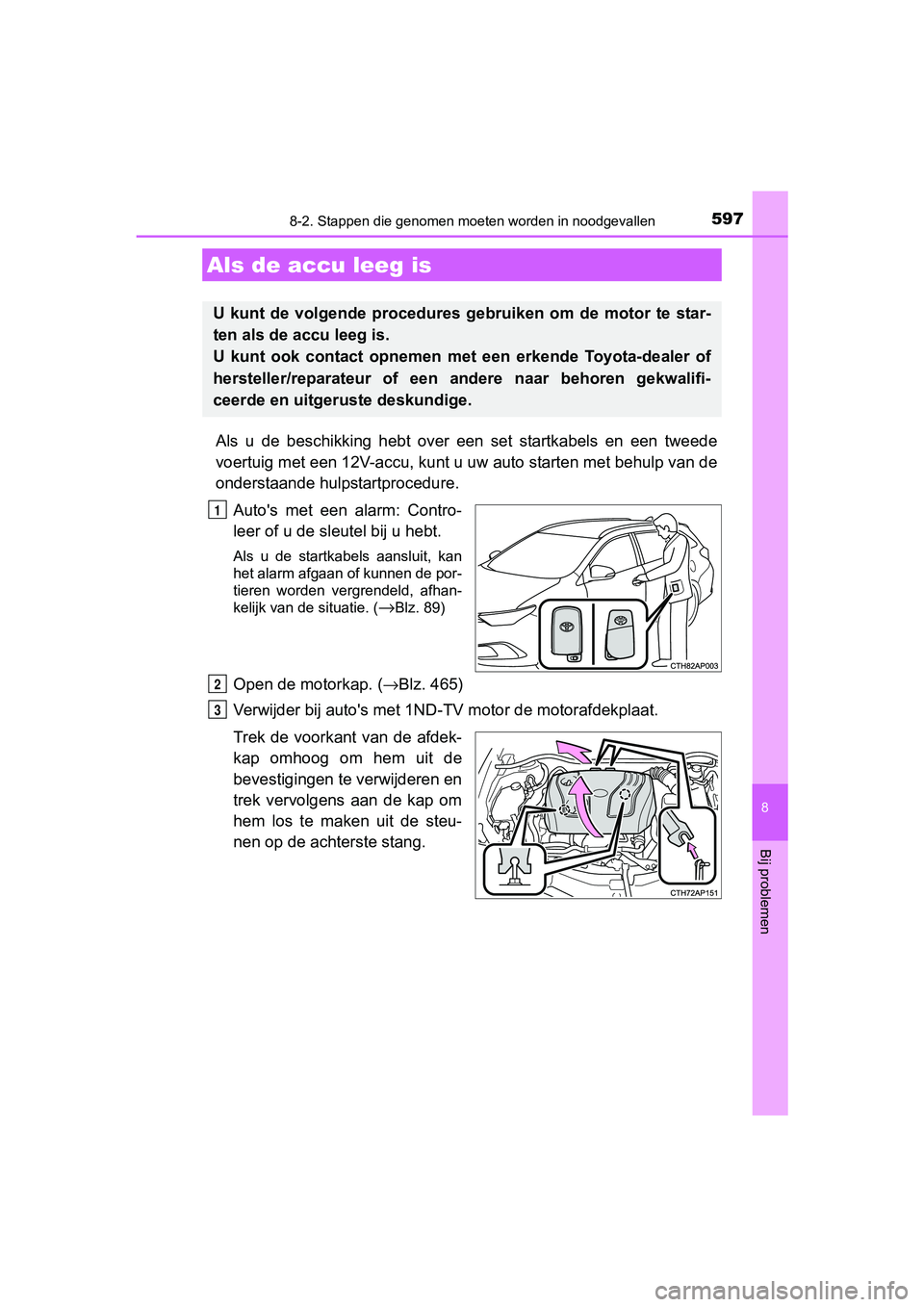

Als u de beschikking hebt over een set startkabels en een tweed e
voertuig met een 12V-ac cu, kunt u uw auto starten met behulp va n de
onderstaande hulpstartprocedure.
Auto's met een alarm: Contro-
leer of u de sleutel bij u hebt.
Als u de startkabels aansluit, kan
het alarm afgaan of kunnen de por-
tieren worden vergrendeld, afhan-
kelijk van de situatie. (
→Blz. 89)
Open de motorkap. ( →Blz. 465)
Verwijder bij auto's met 1ND- TV motor de motorafdekplaat.
Trek de voorkant van de afdek-
kap omhoog om hem uit de
bevestigingen te verwijderen en
trek vervolgens aan de kap om
hem los te maken uit de steu-
nen op de achterste stang.
Als de accu leeg is
U kunt de volgende procedures gebruiken om de motor te star-
ten als de accu leeg is.
U kunt ook contact opnemen met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
1
2
3
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 597 Tuesday , November 1, 2016 10:28 AM

5988-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)

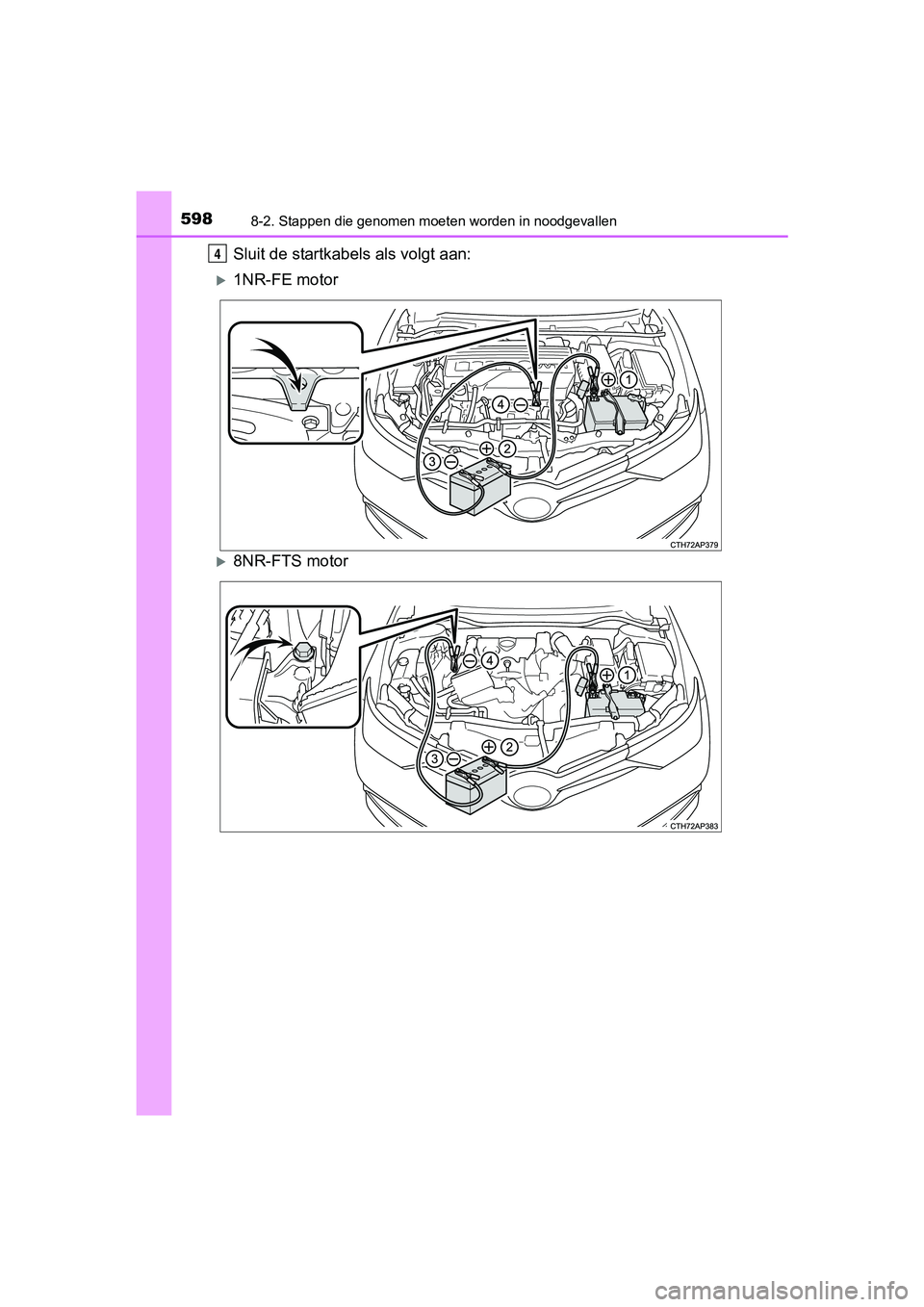

Sluit de startkabels als volgt aan:
1NR-FE motor
8NR-FTS motor
4
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 598 Tuesday , November 1, 2016 10:28 AM

5998-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
8
Bij problemen

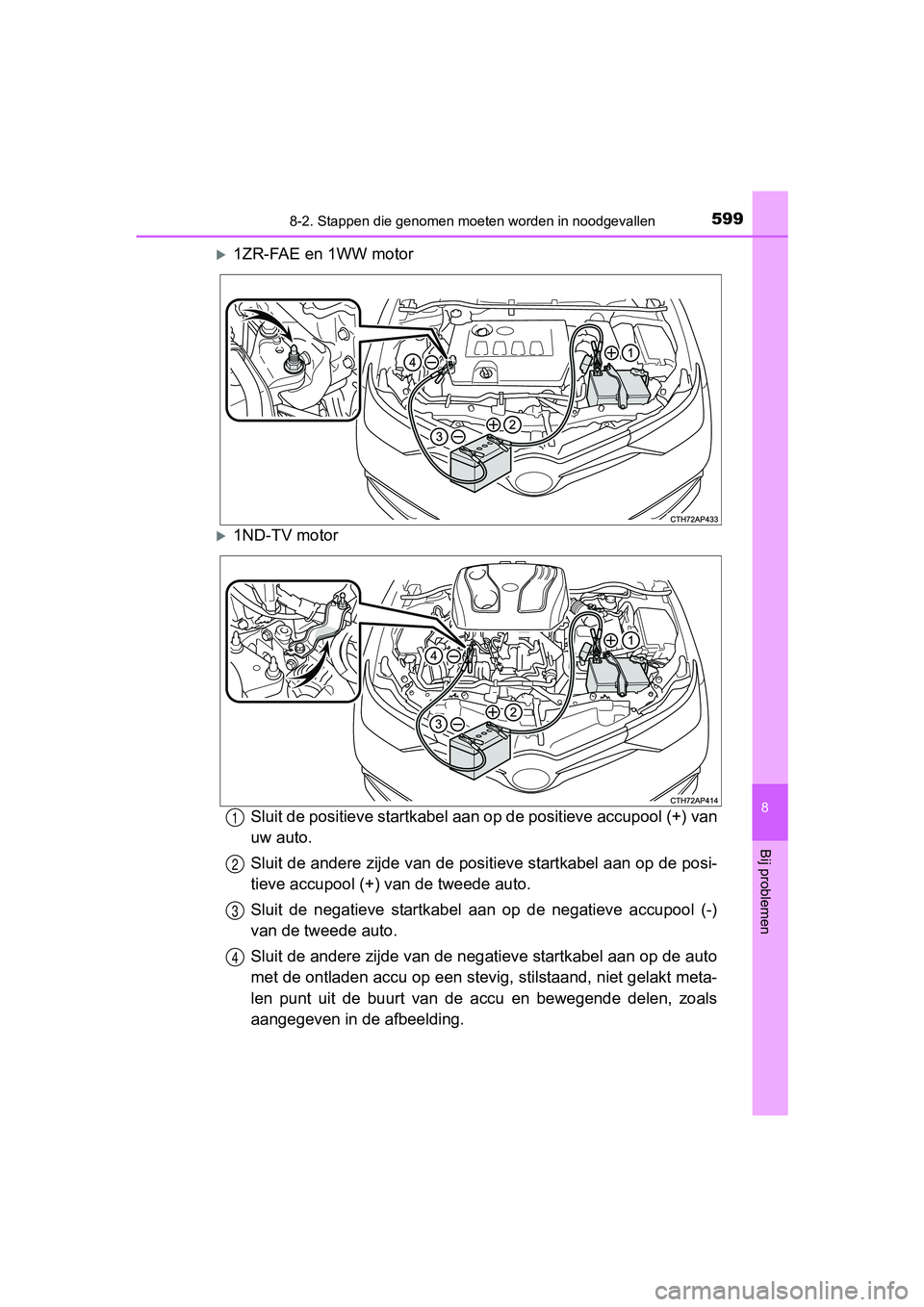

1ZR-FAE en 1WW motor
1ND-TV motor
Sluit de positieve startkabel aan op de positieve accupool (+) van
uw auto.
Sluit de andere zijde van de positieve startkabel aan op de pos i-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de negatieve startkabel aan op de aut o
met de ontladen accu op een stevig, stilstaand, niet gelakt met a-
len punt uit de buurt van de accu en bewegende delen, zoals
aangegeven in de afbeelding.
1
2
3
4
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 599 Tuesday , November 1, 2016 10:28 AM

6008-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)

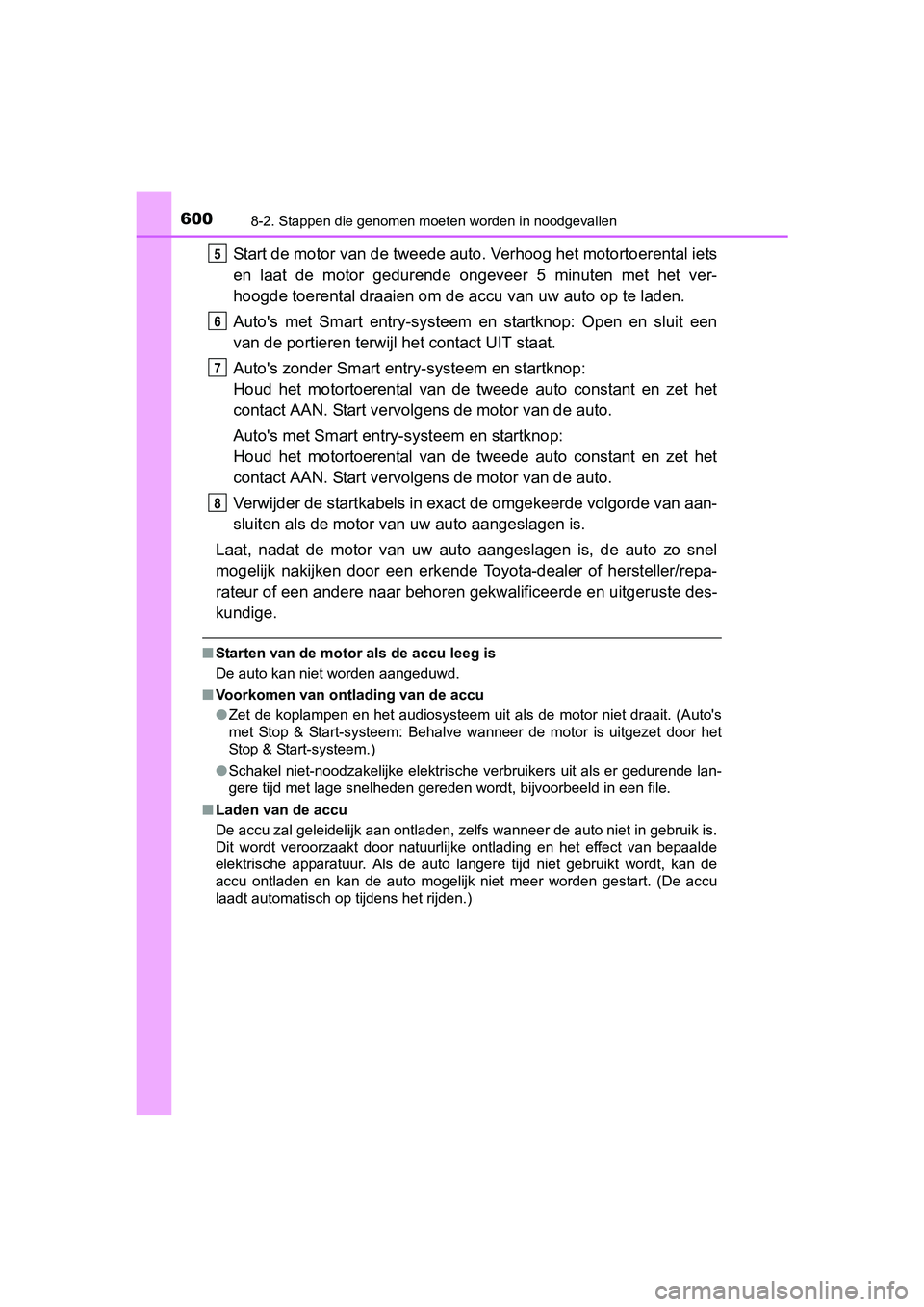

Start de motor van de tweede auto. Verhoog het motortoerental i ets
en laat de motor gedurende ongeveer 5 minuten met het ver-
hoogde toerental draaien om d e accu van uw auto op te laden.
Auto's met Smart entry-systeem en startknop: Open en sluit een
van de portieren terwijl het contact UIT staat.
Auto's zonder Smart entry -systeem en startknop:
Houd het motortoerental van de tweede auto constant en zet het
contact AAN. Start vervol gens de motor van de auto.
Auto's met Smart entry-s ysteem en startknop:
Houd het motortoerental van de tweede auto constant en zet het
contact AAN. Start vervol gens de motor van de auto.
Verwijder de startkabels in exact de omgekeerde volgorde van aa n-
sluiten als de motor van uw auto aangeslagen is.
Laat, nadat de motor van uw aut o aangeslagen is, de auto zo sne l
mogelijk nakijken door een erkende Toyota-dealer of hersteller/ repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■ Starten van de motor als de accu leeg is
De auto kan niet worden aangeduwd.
■ Voorkomen van ontlading van de accu
●Zet de koplampen en het audiosysteem uit als de motor niet draa it. (Auto's
met Stop & Start-systeem: Behalve wanneer de motor is uitgezet door het
Stop & Start-systeem.)
● Schakel niet-noodzakelijke elektrische verbruikers uit als er g edurende lan-
gere tijd met lage snelheden gereden wordt, bijvoorbeeld in een file.
■ Laden van de accu
De accu zal geleidelijk aan ontladen, zelfs wanneer de auto nie t in gebruik is.
Dit wordt veroorzaakt door natuurlijke ontlading en het effect van bepaalde
elektrische apparatuur. Als de auto langere tijd niet gebruikt wordt, kan de
accu ontladen en kan de auto mogelijk niet meer worden gestart. (De accu
laadt automatisch op tijdens het rijden.)
5
6
7
8
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 600 Tuesday , November 1, 2016 10:28 AM
