TOYOTA AURIS TOURING SPORTS 2017 Instructieboekje (in Dutch)

5618-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
8
Bij problemen

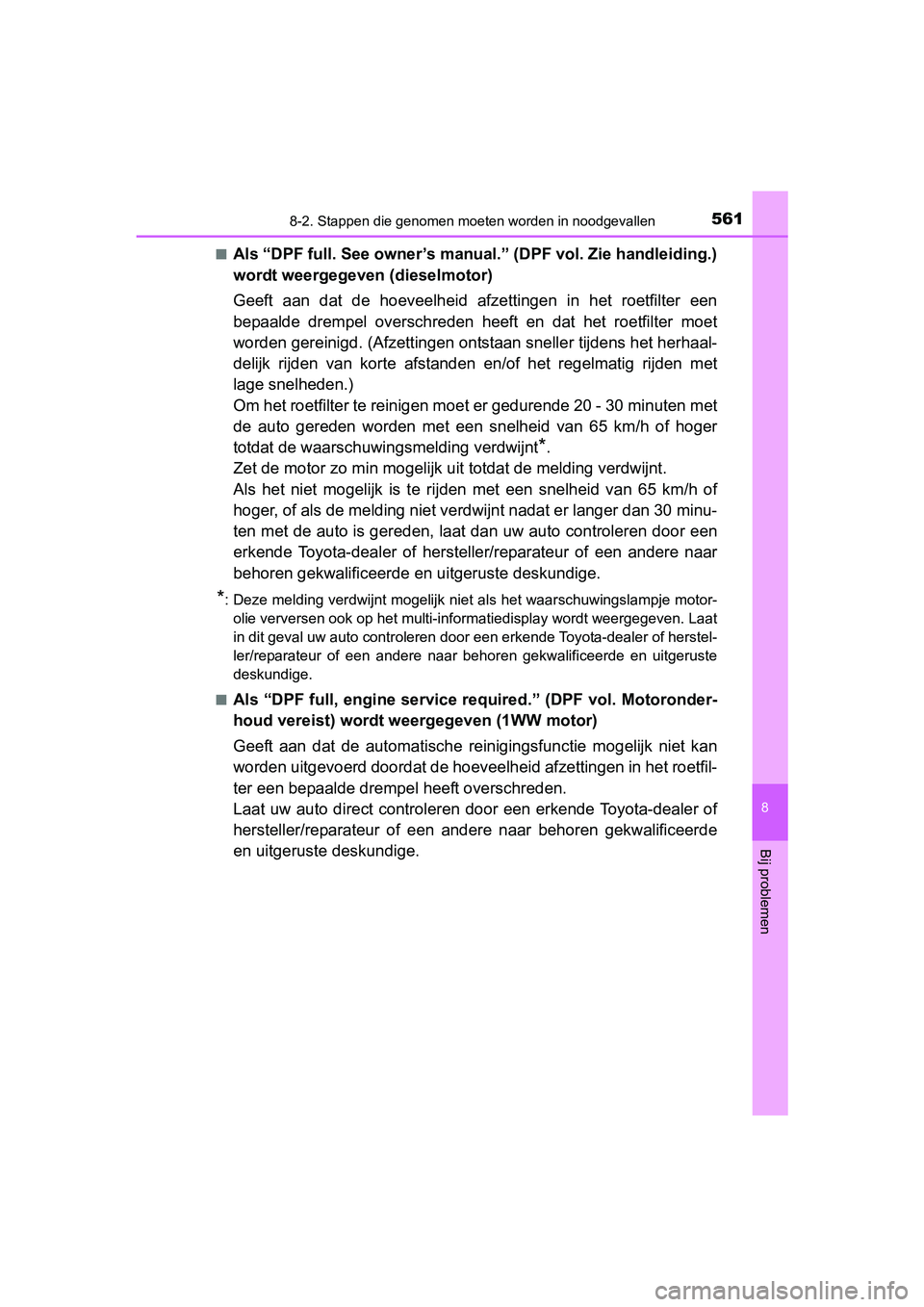

■Als “DPF full. See owner’s manual.” (DPF vol. Zie handleiding.)
wordt weergegeven (dieselmotor)
Geeft aan dat de hoeveelheid afzettingen in het roetfilter een
bepaalde drempel overschreden heeft en dat het roetfilter moet
worden gereinigd. (Afzettingen ontstaan sneller tijdens het her haal-
delijk rijden van korte afstanden en/of het regelmatig rijden met
lage snelheden.)
Om het roetfilter te reinigen moet er gedurende 20 - 30 minuten met
de auto gereden worden met een snelheid van 65 km/h of hoger
totdat de waarschuwingsmelding verdwijnt
*.
Zet de motor zo min mogelijk uit totdat de melding verdwijnt.
Als het niet mogelijk is te rij den met een snelheid van 65 km/h of
hoger, of als de melding niet verdwijnt nadat er langer dan 30 minu-
ten met de auto is gereden, laat dan uw auto controleren door e en
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige.
*: Deze melding verdwijnt mogelijk niet als het waarschuwingslampje motor- olie verversen ook op het multi-informatiedisplay wordt weergeg even. Laat
in dit geval uw auto controleren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste
deskundige.
■
Als “DPF full, engine service required.” (DPF vol. Motoronder-
houd vereist) wordt weer gegeven (1WW motor)
Geeft aan dat de automatische re inigingsfunctie mogelijk niet kan
worden uitgevoerd doordat de hoeveelheid afzettingen in het roe tfil-
ter een bepaalde drempel heeft overschreden.
Laat uw auto direct controleren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e
en uitgeruste deskundige.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 561 Tuesday , November 1, 2016 10:28 AM

5628-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)

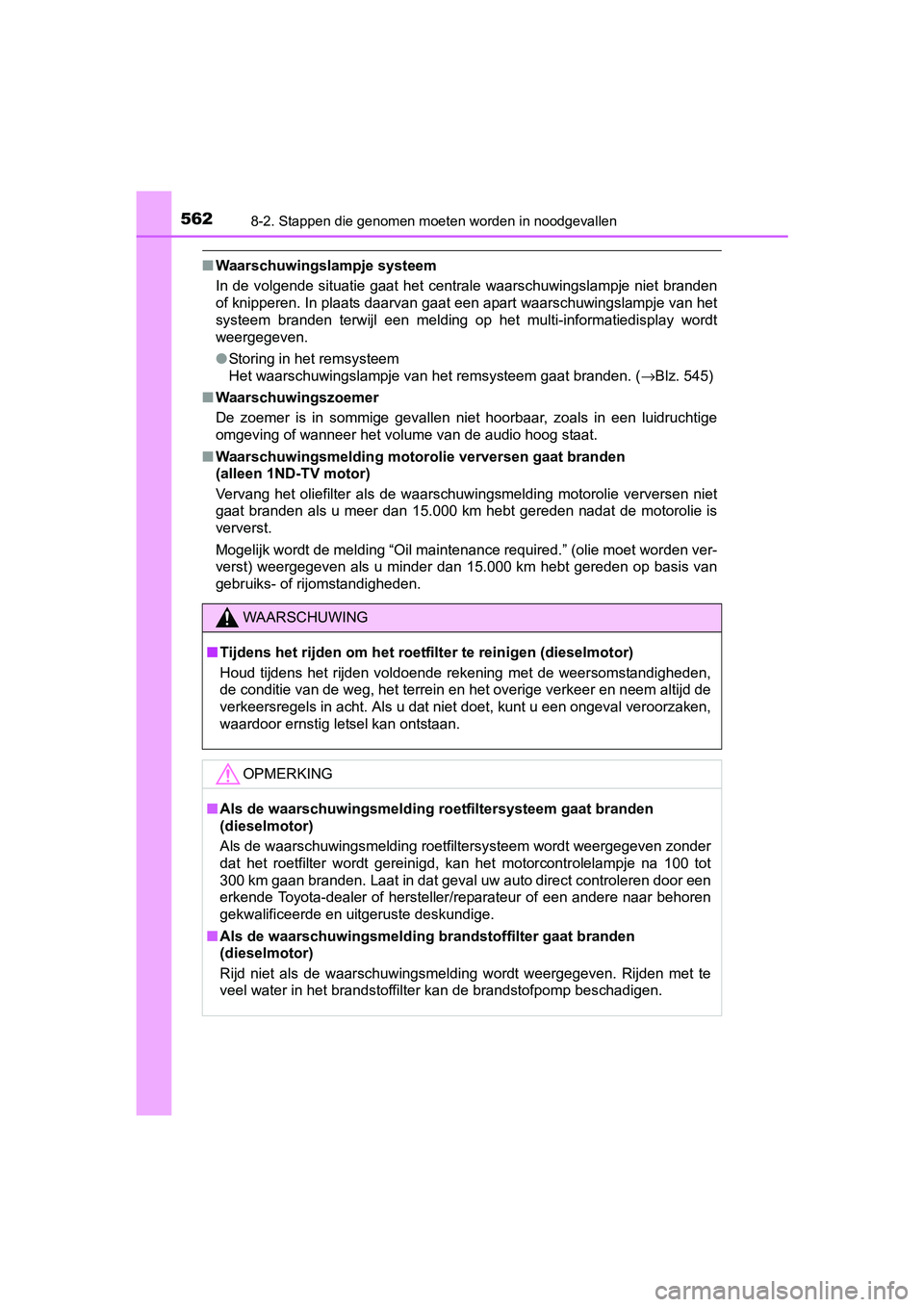

■Waarschuwingslampje systeem
In de volgende situatie gaat het centrale waarschuwingslampje n iet branden
of knipperen. In plaats daarvan gaat een apart waarschuwingslampje van het
systeem branden terwijl een melding op het multi-informatiedisp lay wordt
weergegeven.
● Storing in het remsysteem
Het waarschuwingslampje van het remsysteem gaat branden. ( →Blz. 545)
■ Waarschuwingszoemer
De zoemer is in sommige gevallen niet hoorbaar, zoals in een lu idruchtige
omgeving of wanneer het volume van de audio hoog staat.
■ Waarschuwingsmelding motorolie verversen gaat branden
(alleen 1ND-TV motor)
Vervang het oliefilter als de waarschuwingsmelding motorolie ve rversen niet
gaat branden als u meer dan 15.000 km hebt gereden nadat de mot orolie is
ververst.
Mogelijk wordt de melding “Oil maintenance required.” (olie moe t worden ver-
verst) weergegeven als u minder dan 15.000 km hebt gereden op b asis van
gebruiks- of rijomstandigheden.
WAARSCHUWING
■ Tijdens het rijden om het roet filter te reinigen (dieselmotor)
Houd tijdens het rijden voldoende rekening met de weersomstandi gheden,
de conditie van de weg, het terrein en het overige verkeer en n eem altijd de
verkeersregels in acht. Als u dat niet doet, kunt u een ongeval veroorzaken,
waardoor ernstig letsel kan ontstaan.
OPMERKING
■ Als de waarschuwingsmelding ro etfiltersysteem gaat branden
(dieselmotor)
Als de waarschuwingsmelding roetfiltersysteem wordt weergegeven zonder
dat het roetfilter wordt gereinigd, kan het motorcontrolelampje na 100 tot
300 km gaan branden. Laat in dat geval uw auto direct controler en door een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
■ Als de waarschuwingsmelding br andstoffilter gaat branden
(dieselmotor)
Rijd niet als de waarschuwingsmelding wordt weergegeven. Rijden met te
veel water in het brandstoffilter kan de brandstofpomp beschadi gen.
AURIS Touring Sports_OM_Europe_OM12L13E.book Page 562 Tuesday , November 1, 2016 10:28 AM

5638-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
8
Bij problemen
●Breng de auto tot stilstand op een veilige plaats en een stevig e,
vlakke ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehendel in stand P (Multidrive CVT) of de achteru it
(handgeschakelde transmissie).
● Zet de motor af.
● Schakel de alarmknipperlichten in. ( →Blz. 534)

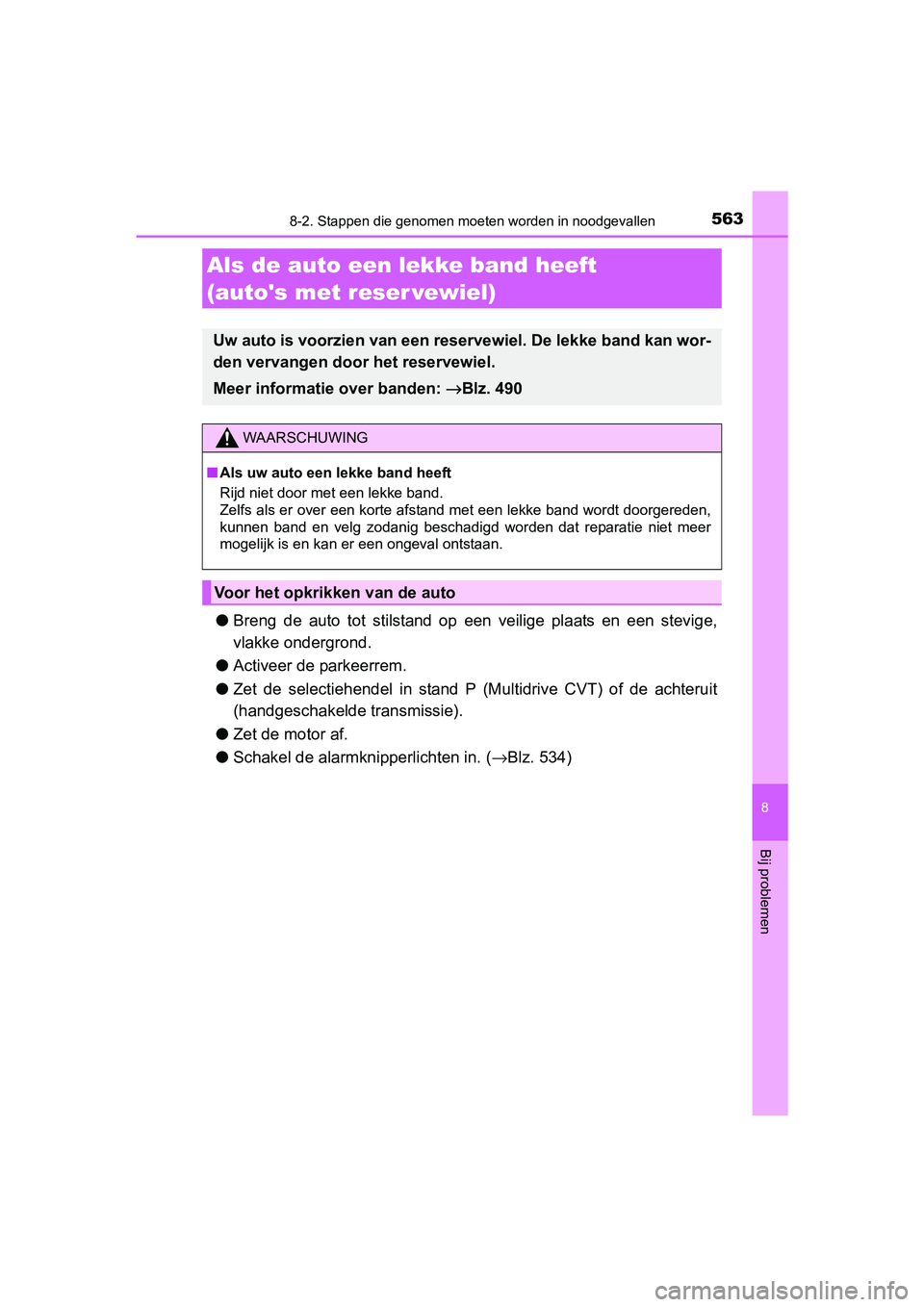

Als de auto een lekke band heeft
(auto's met reser vewiel)
Uw auto is voorzien van een reservewiel. De lekke band kan wor-
den vervangen door het reservewiel.
Meer informatie over banden: →Blz. 490
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt do orgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie nie t meer
mogelijk is en kan er een ongeval ontstaan.
Voor het opkrikken van de auto
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 563 Tuesday , November 1, 2016 10:28 AM

5648-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)

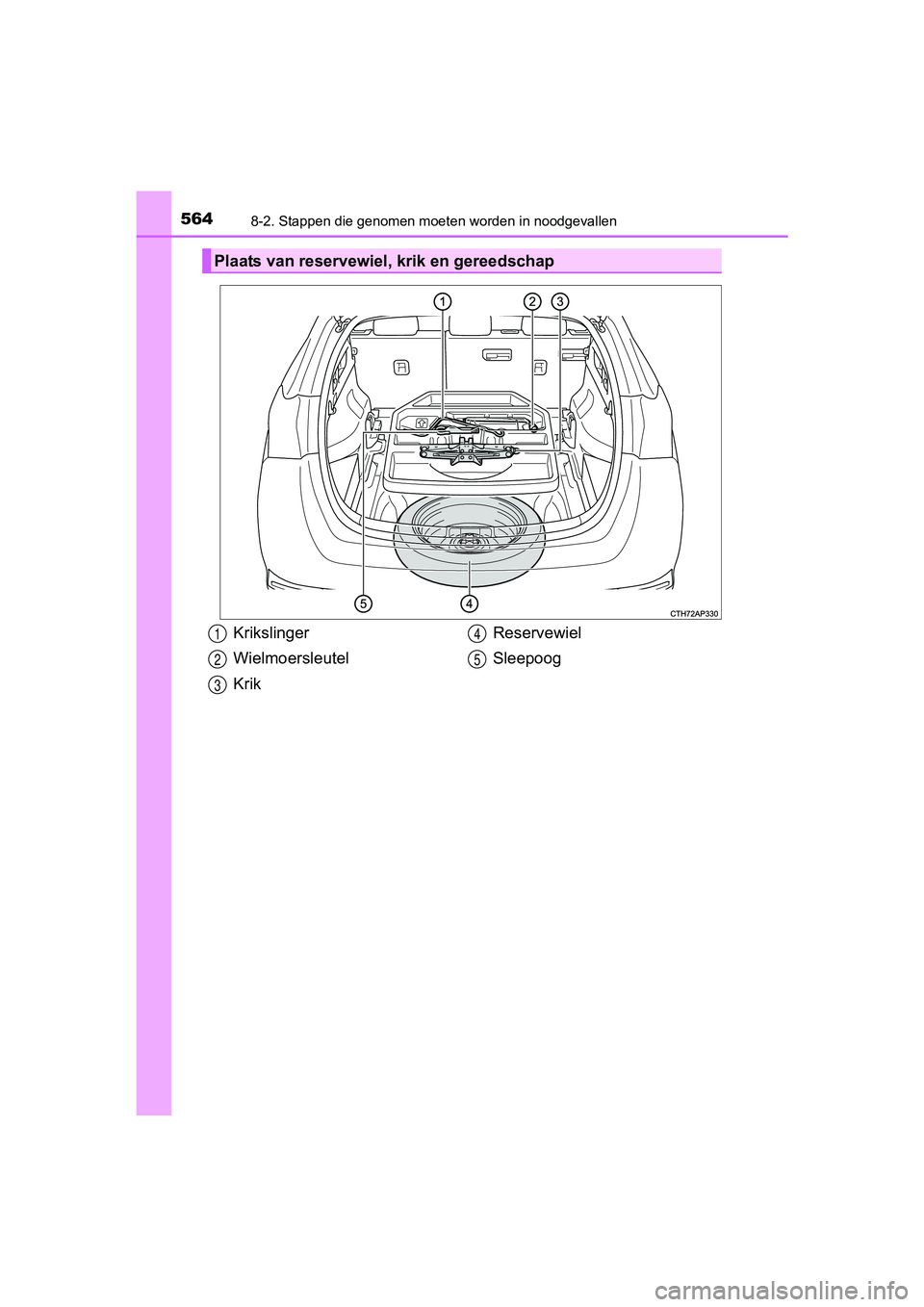

Plaats van reservewiel, krik en gereedschap
Krikslinger
Wielmoersleutel
Krik Reservewiel
Sleepoog1
2
3
4
5
AURIS Touring Sports_OM_Europe
_OM12L13E.book Page 564 Tuesday , November 1, 2016 10:28 AM

5658-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
8
Bij problemen

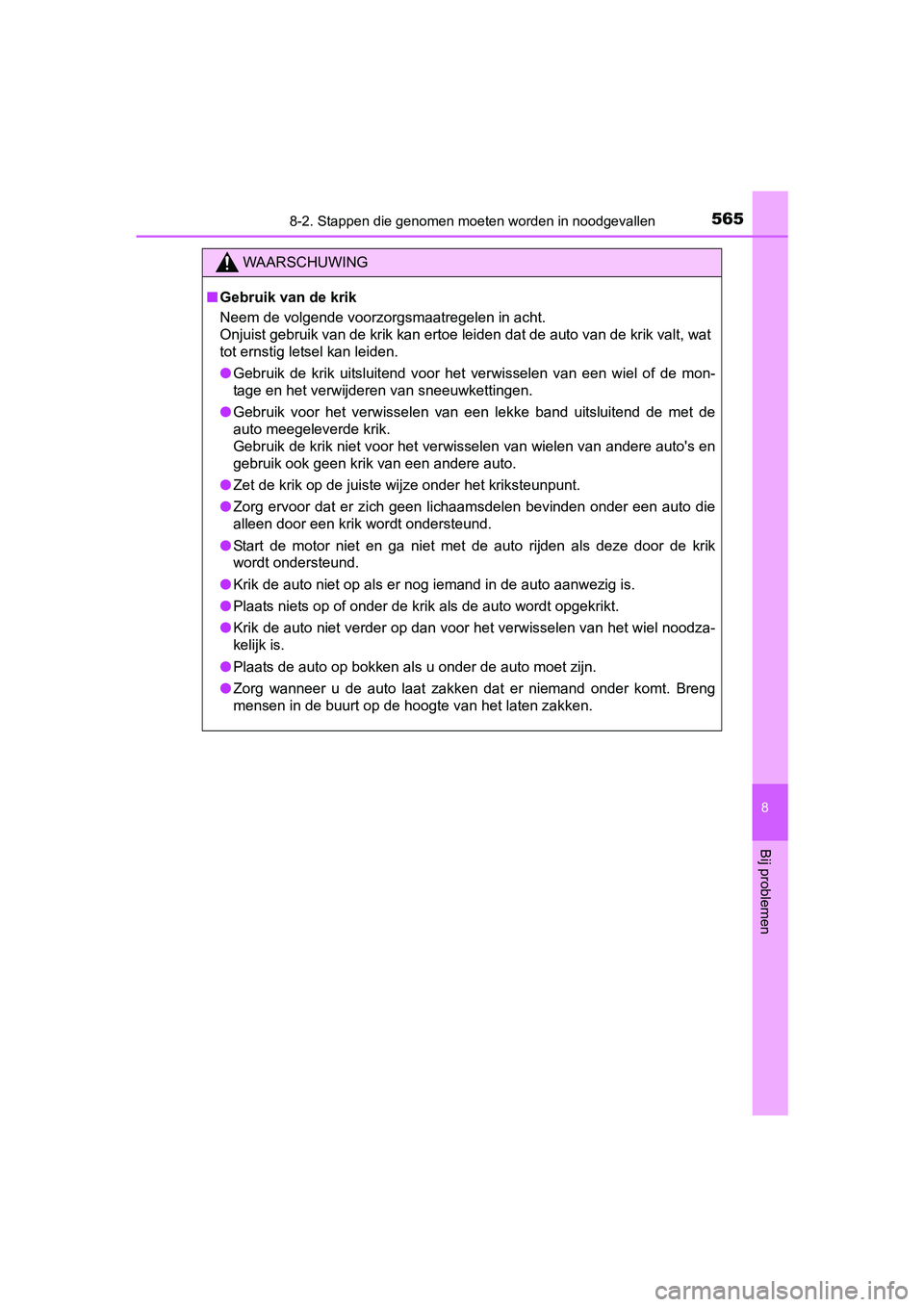

WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen in acht.
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat
tot ernstig letsel kan leiden.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel o f de mon-
tage en het verwijderen van sneeuwkettingen.
● Gebruik voor het verwisselen van een lekke band uitsluitend de met de
auto meegeleverde krik.
Gebruik de krik niet voor het verwisselen van wielen van andere auto's en
gebruik ook geen krik van een andere auto.
● Zet de krik op de juiste wijze onder het kriksteunpunt.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een a uto die
alleen door een krik wordt ondersteund.
● Start de motor niet en ga niet met de auto rijden als deze door de krik
wordt ondersteund.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wi el noodza-
kelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
● Zorg wanneer u de auto laat zakken dat er niemand onder komt. B reng
mensen in de buurt op de hoogte van het laten zakken.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 565 Tuesday , November 1, 2016 10:28 AM

5668-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)

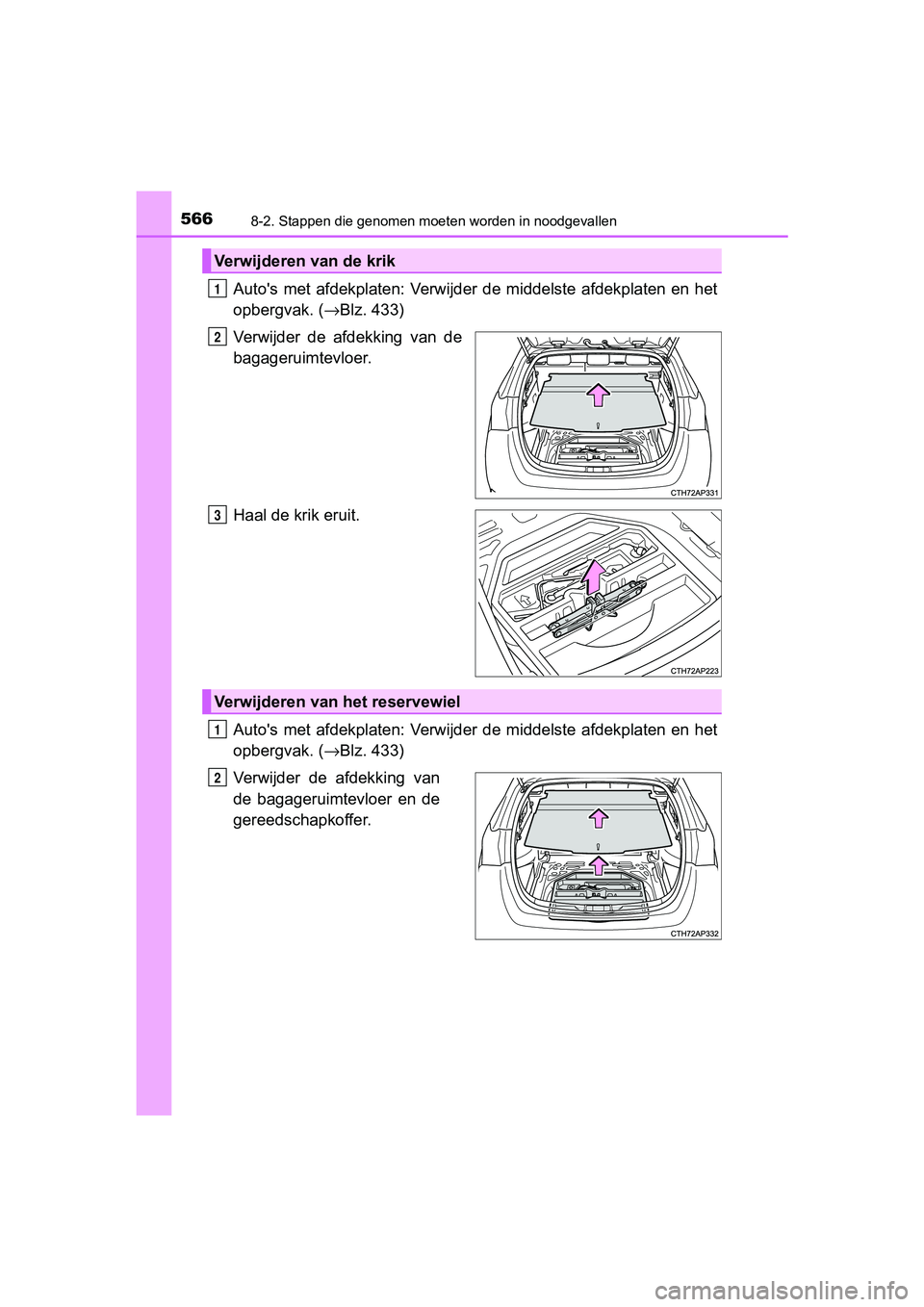

Auto's met afdekplaten: Verwijder de middelste afdekplaten en h et
opbergvak. ( →Blz. 433)
Verwijder de afdekking van de
bagageruimtevloer.
Haal de krik eruit.
Auto's met afdekplaten: Verwijder de middelste afdekplaten en h et
opbergvak. ( →Blz. 433)
Verwijder de afdekking van
de bagageruimtevloer en de
gereedschapkoffer.
Verwijderen van de krik
1
2
3
Verwijderen van het reservewiel
1
2
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 566 Tuesday , November 1, 2016 10:28 AM

5678-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
8
Bij problemen

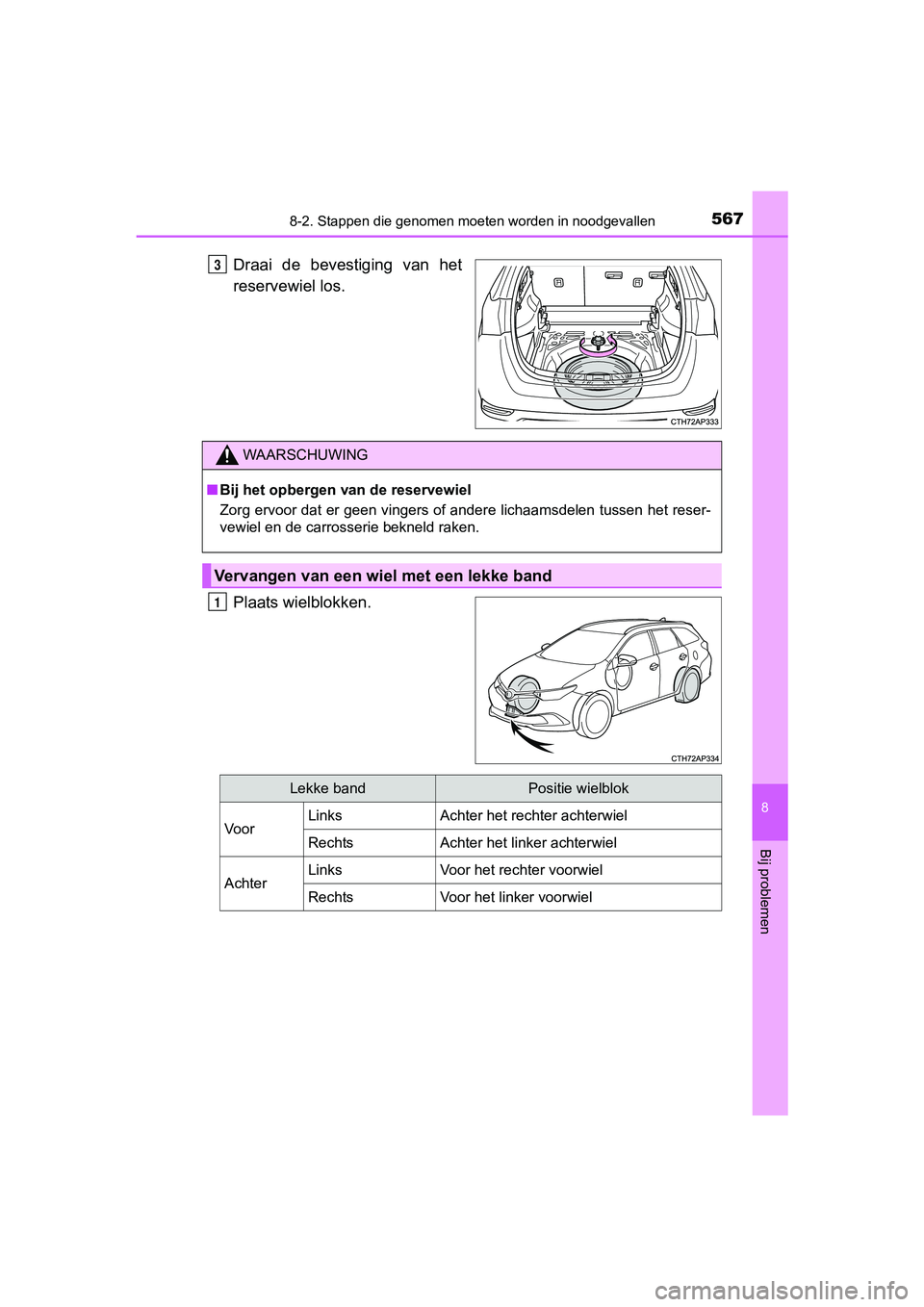

Draai de bevestiging van het
reservewiel los.
Plaats wielblokken.3
WAARSCHUWING
■Bij het opbergen van de reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het reser-
vewiel en de carrosserie bekneld raken.
Vervangen van een wiel met een lekke band
1
Lekke bandPositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 567 Tuesday , November 1, 2016 10:28 AM

5688-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)

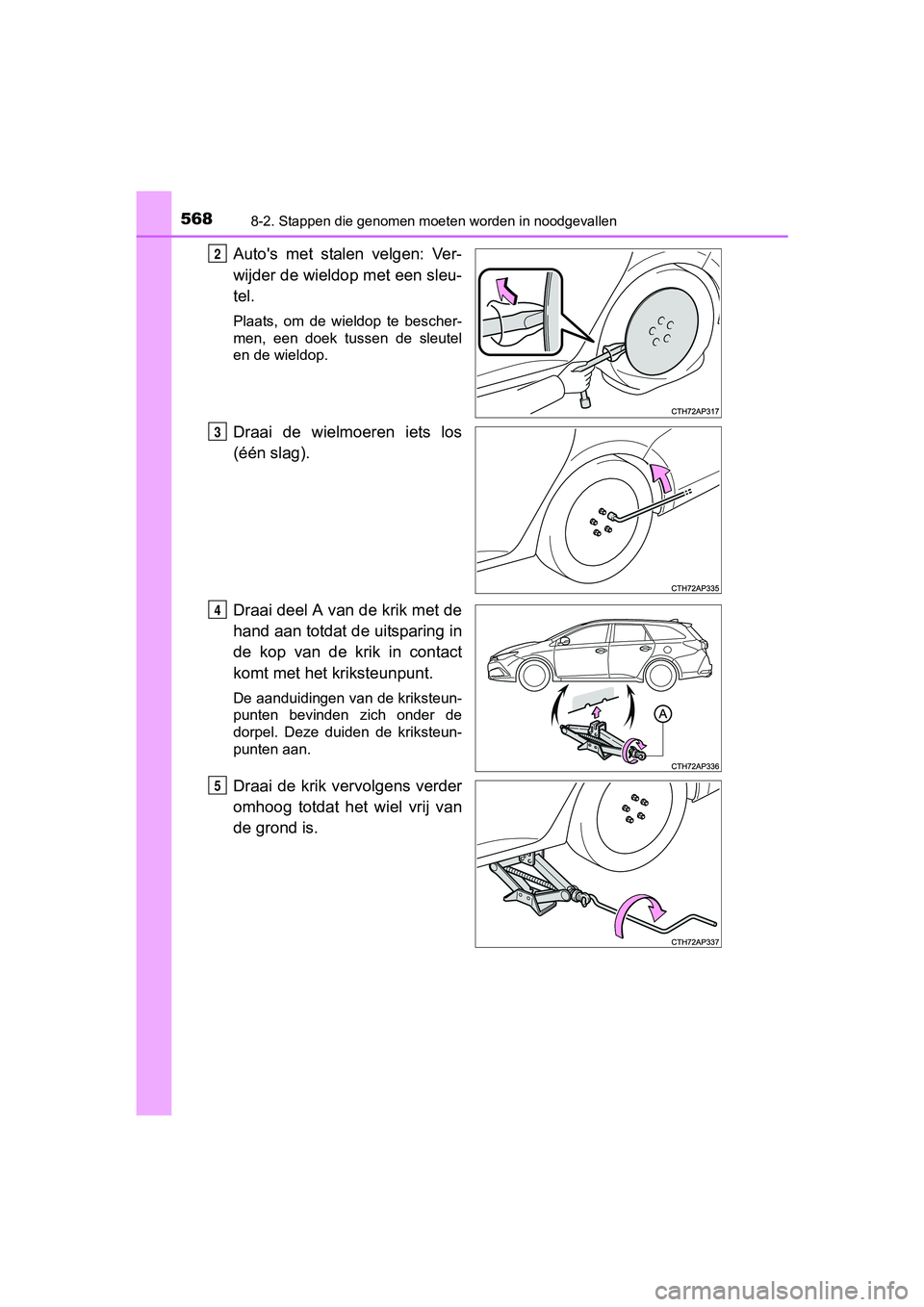

Auto's met stalen velgen: Ver-
wijder de wieldop met een sleu-
tel.
Plaats, om de wieldop te bescher-
men, een doek tussen de sleutel
en de wieldop.
Draai de wielmoeren iets los
(één slag).
Draai deel A van de krik met de
hand aan totdat de uitsparing in
de kop van de krik in contact
komt met het kriksteunpunt.
De aanduidingen van de kriksteun-
punten bevinden zich onder de
dorpel. Deze duiden de kriksteun-
punten aan.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
2
3
4
5
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 568 Tuesday , November 1, 2016 10:28 AM

5698-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
8
Bij problemen

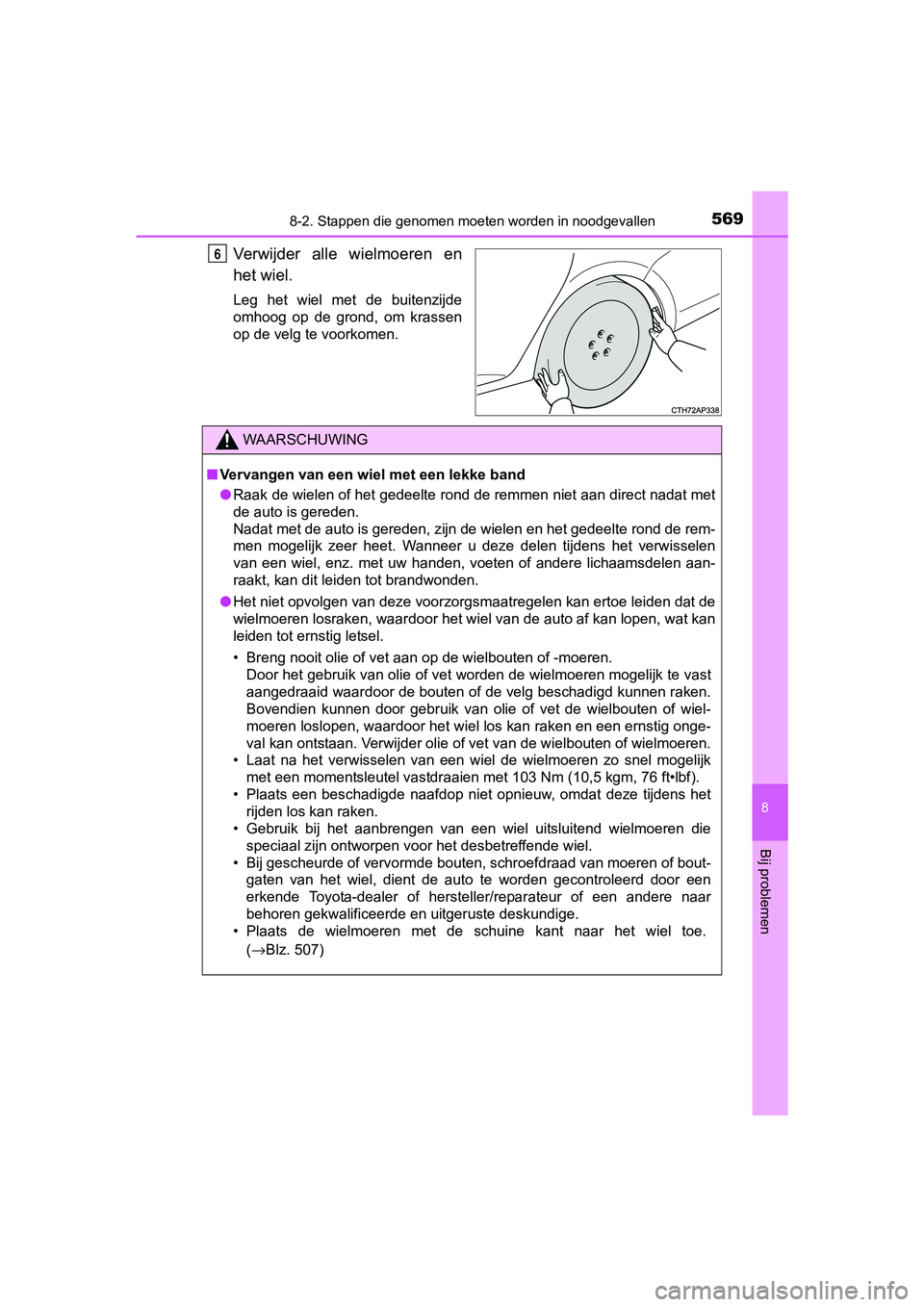

Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
6
WAARSCHUWING
■Vervangen van een wiel met een lekke band
● Raak de wielen of het gedeelte rond de remmen niet aan direct n adat met
de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de rem-
men mogelijk zeer heet. Wanneer u deze delen tijdens het verwis selen
van een wiel, enz. met uw handen, voeten of andere lichaamsdele n aan-
raakt, kan dit leiden tot brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leide n dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Breng nooit olie of vet aan op de wielbouten of -moeren. Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of de velg beschadigd kunnen raken.
Bovendien kunnen door gebruik van olie of vet de wielbouten of wiel-
moeren loslopen, waardoor het wiel los kan raken en een ernstig onge-
val kan ontstaan. Verwijder olie of vet van de wielbouten of wi elmoeren.
• Laat na het verwisselen van een wiel de wielmoeren zo snel mog elijk
met een momentsleutel vastdraaien met 103 Nm (10,5 kgm, 76 ft•lbf ).
• Plaats een beschadigde naafdop niet opnieuw, omdat deze tijdens het rijden los kan raken.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die
speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of bout- gaten van het wiel, dient de auto te worden gecontroleerd door een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
(→Blz. 507)
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 569 Tuesday , November 1, 2016 10:28 AM

5708-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)

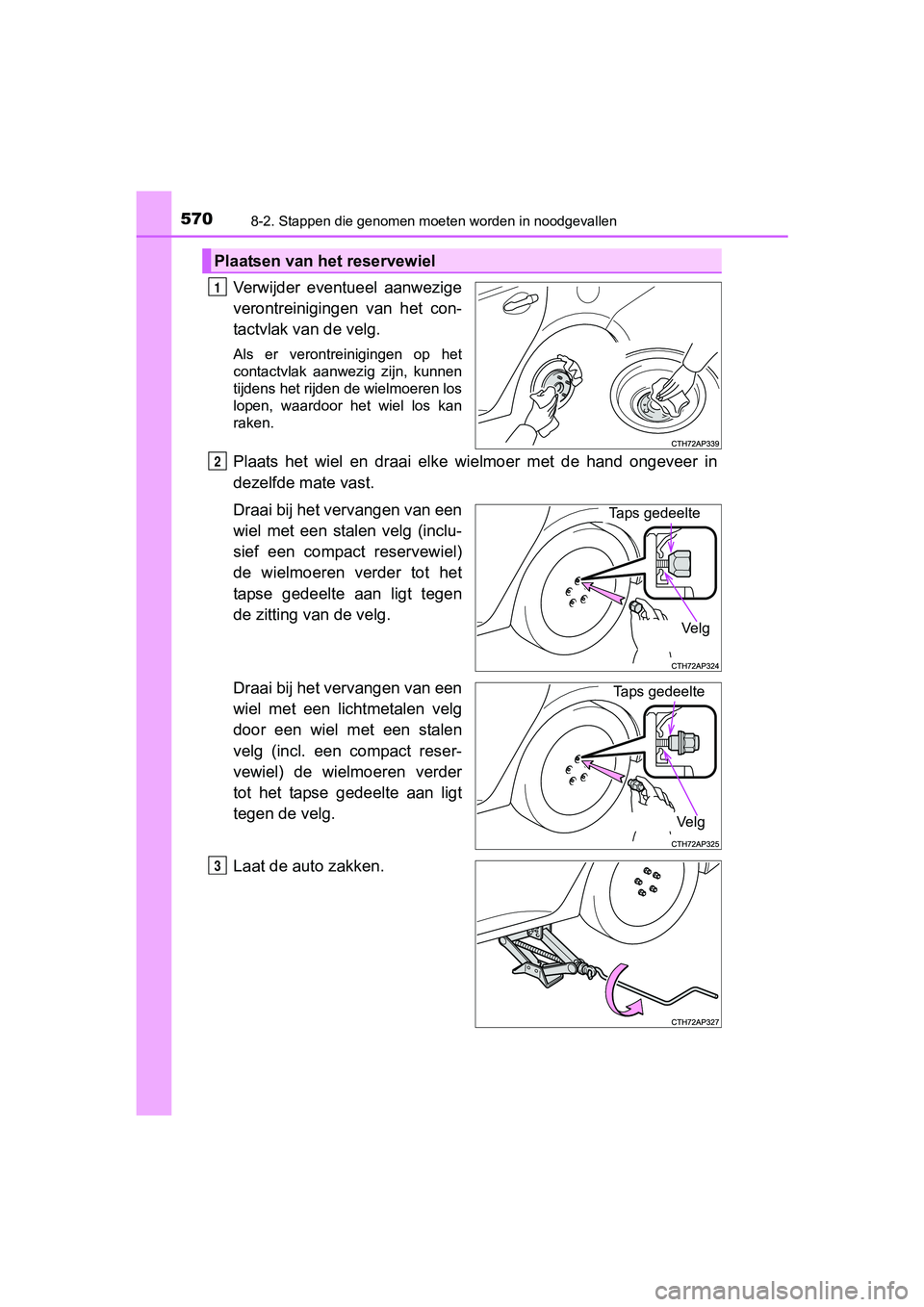

Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken.
Plaats het wiel en draai elke wielmoer met de hand ongeveer in
dezelfde mate vast.
Draai bij het vervangen van een
wiel met een stalen velg (inclu-
sief een compact reservewiel)
de wielmoeren verder tot het
tapse gedeelte aan ligt tegen
de zitting van de velg.
Draai bij het vervangen van een
wiel met een lichtmetalen velg
door een wiel met een stalen
velg (incl. een compact reser-
vewiel) de wielmoeren verder
tot het tapse gedeelte aan ligt
tegen de velg.
Laat de auto zakken.
Plaatsen van het reservewiel
1
2
Taps gedeelte
Ve l g
Taps gedeelte
Ve l g
P
