5718-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
8
Bij problemen

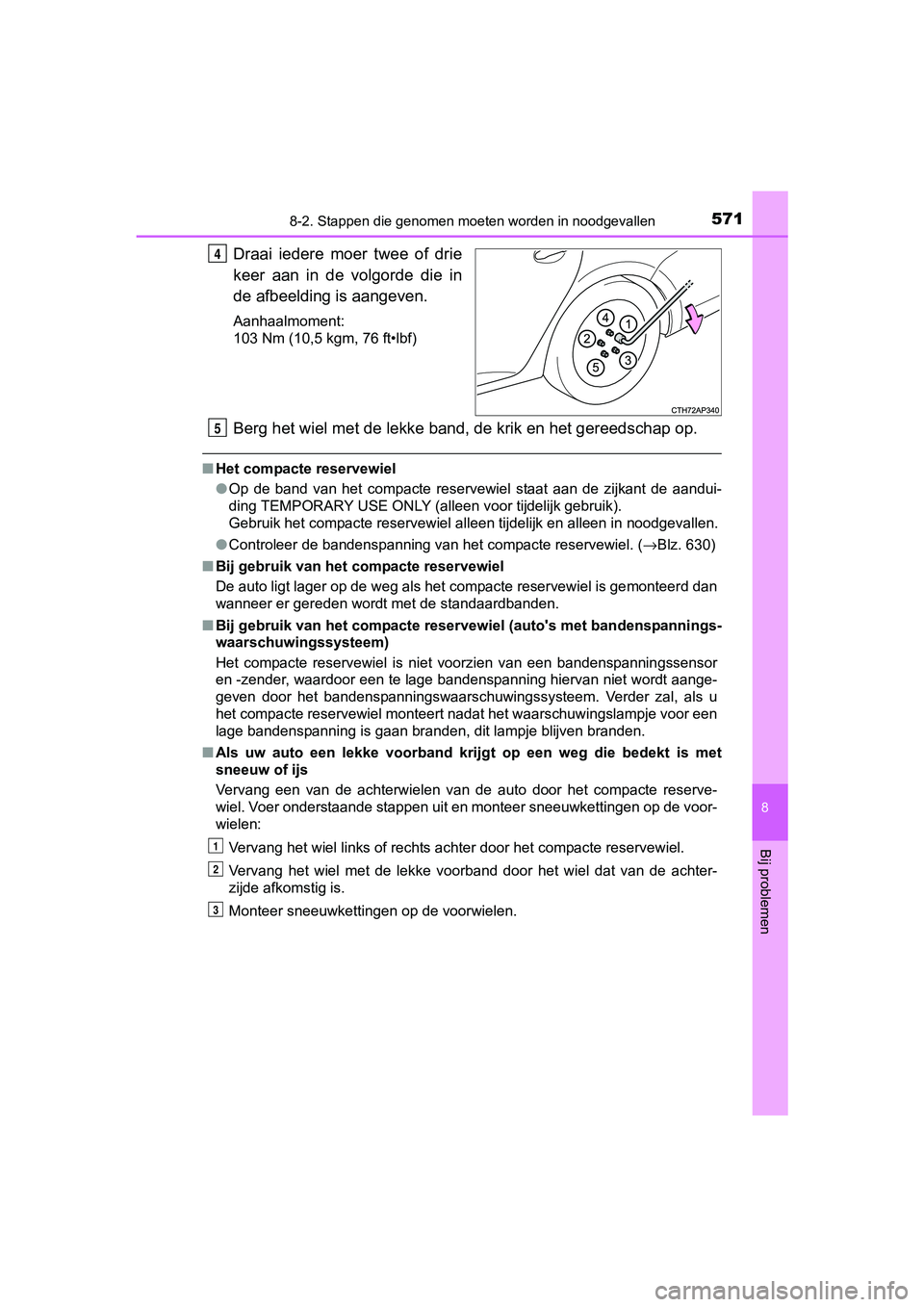

Draai iedere moer twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
Berg het wiel met de lekke band, de krik en het gereedschap op.
■Het compacte reservewiel
●Op de band van het compacte reservewiel staat aan de zijkant de aandui-
ding TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel. ( →Blz. 630)
■ Bij gebruik van het compacte reservewiel
De auto ligt lager op de weg als het compacte reservewiel is ge monteerd dan
wanneer er gereden wordt met de standaardbanden.
■ Bij gebruik van het compacte r eservewiel (auto's met bandenspan nings-
waarschuwingssysteem)
Het compacte reservewiel is niet voorzien van een bandenspannin gssensor
en -zender, waardoor een te lage bandenspanning hiervan niet wo rdt aange-
geven door het bandenspanningswaarschuwingssysteem. Verder zal, als u
het compacte reservewiel monteert nadat het waarschuwingslampje voor een
lage bandenspanning is gaan branden, dit lampje blijven branden .
■ Als uw auto een lekke voorband krijgt op een weg die bedekt is met
sneeuw of ijs
Vervang een van de achterwielen van de auto door het compacte r eserve-
wiel. Voer onderstaande stappen uit en monteer sneeuwkettingen op de voor-
wielen:
Vervang het wiel links of rechts achter door het compacte reser vewiel.
Vervang het wiel met de lekke voorband door het wiel dat van de achter-
zijde afkomstig is.
Monteer sneeuwkettingen op de voorwielen.
4
5
1
2
3
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 571 Tuesday , November 1, 2016 10:28 AM

5728-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)■

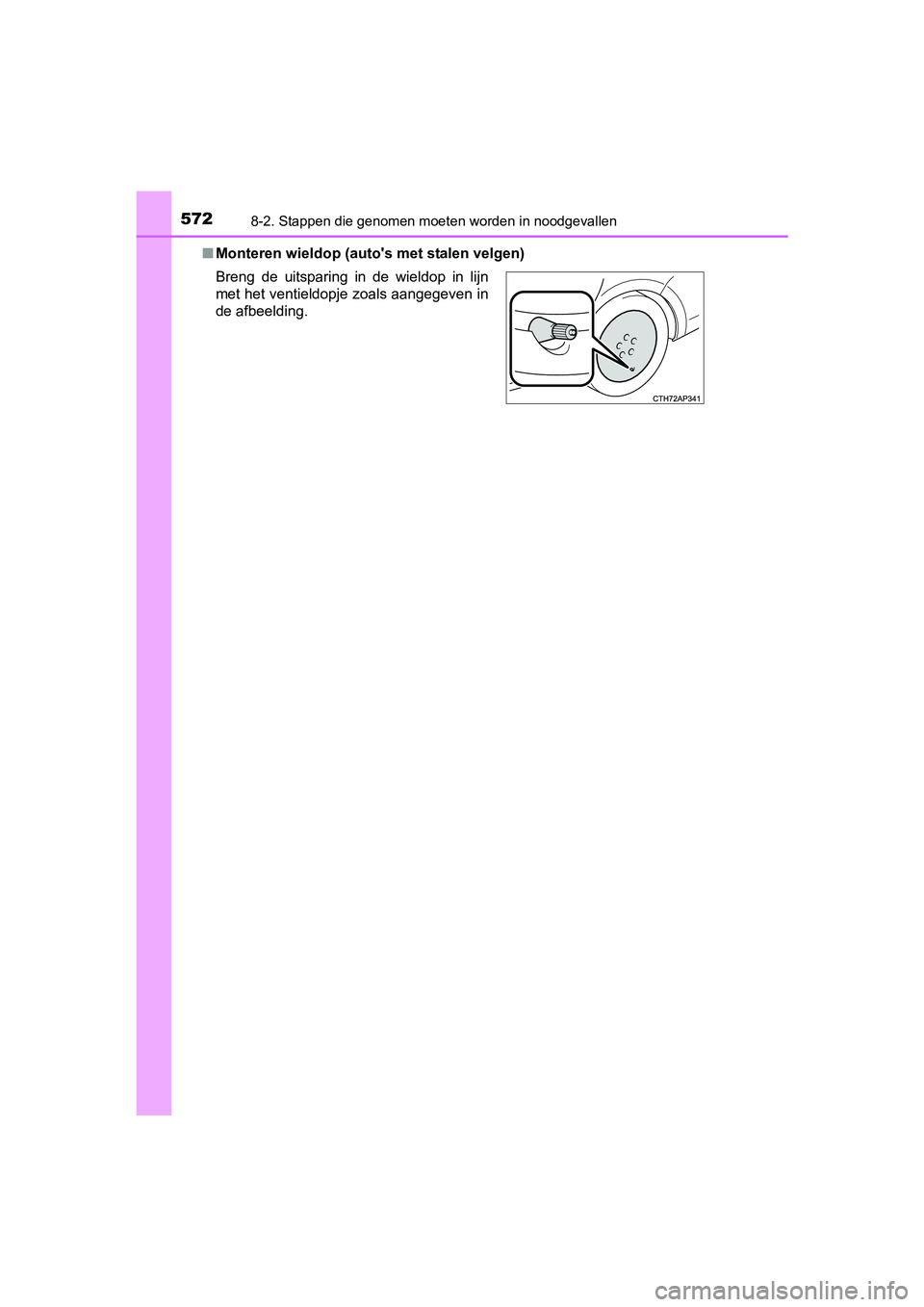

Monteren wieldop (auto's met stalen velgen)
Breng de uitsparing in de wieldop in lijn
met het ventieldopje zoals aangegeven in
de afbeelding.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 572 Tuesday , November 1, 2016 10:28 AM

5738-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
8
Bij problemen

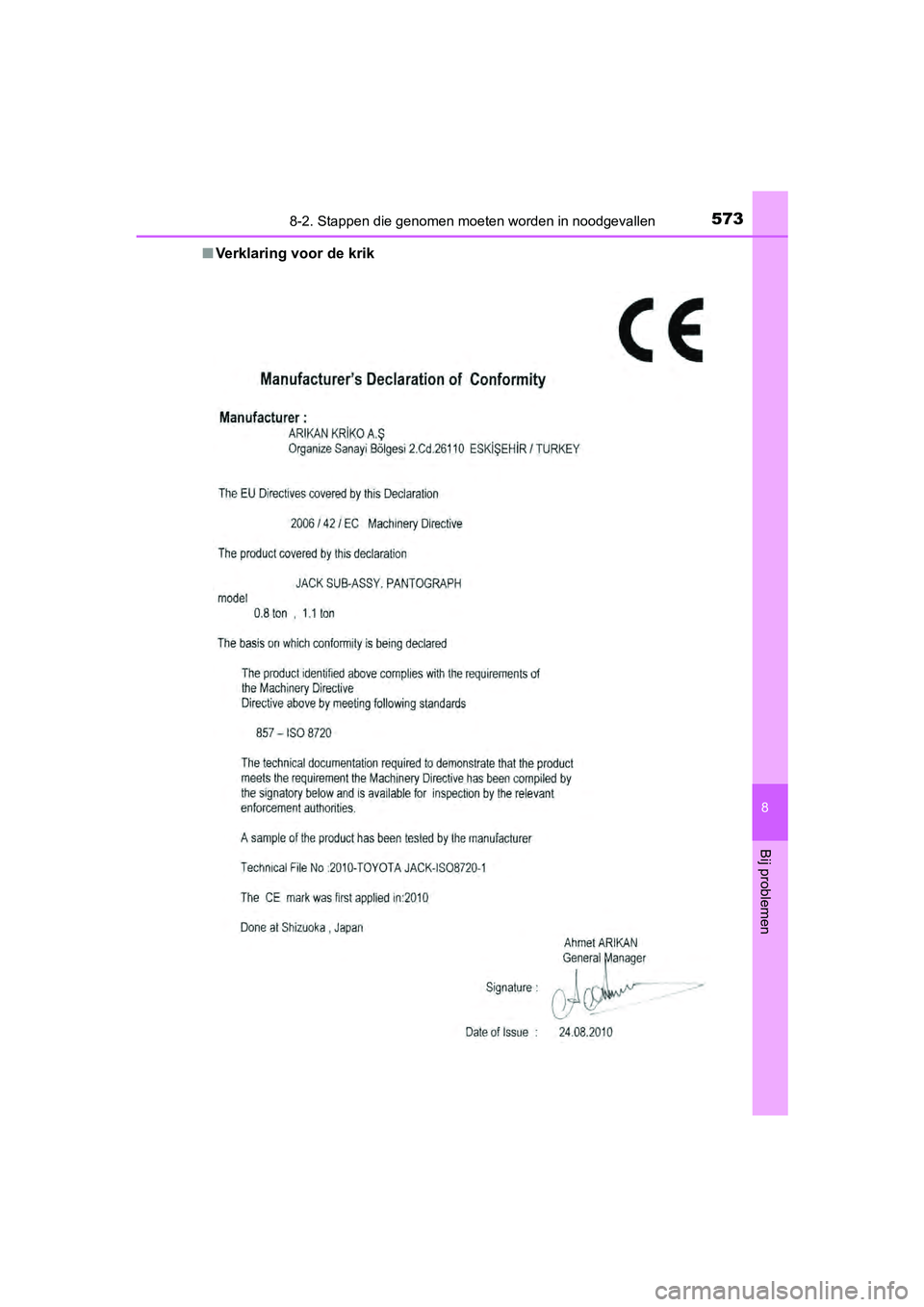

■Verklaring voor de krik
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 573 Tuesday , November 1, 2016 10:28 AM

5748-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)

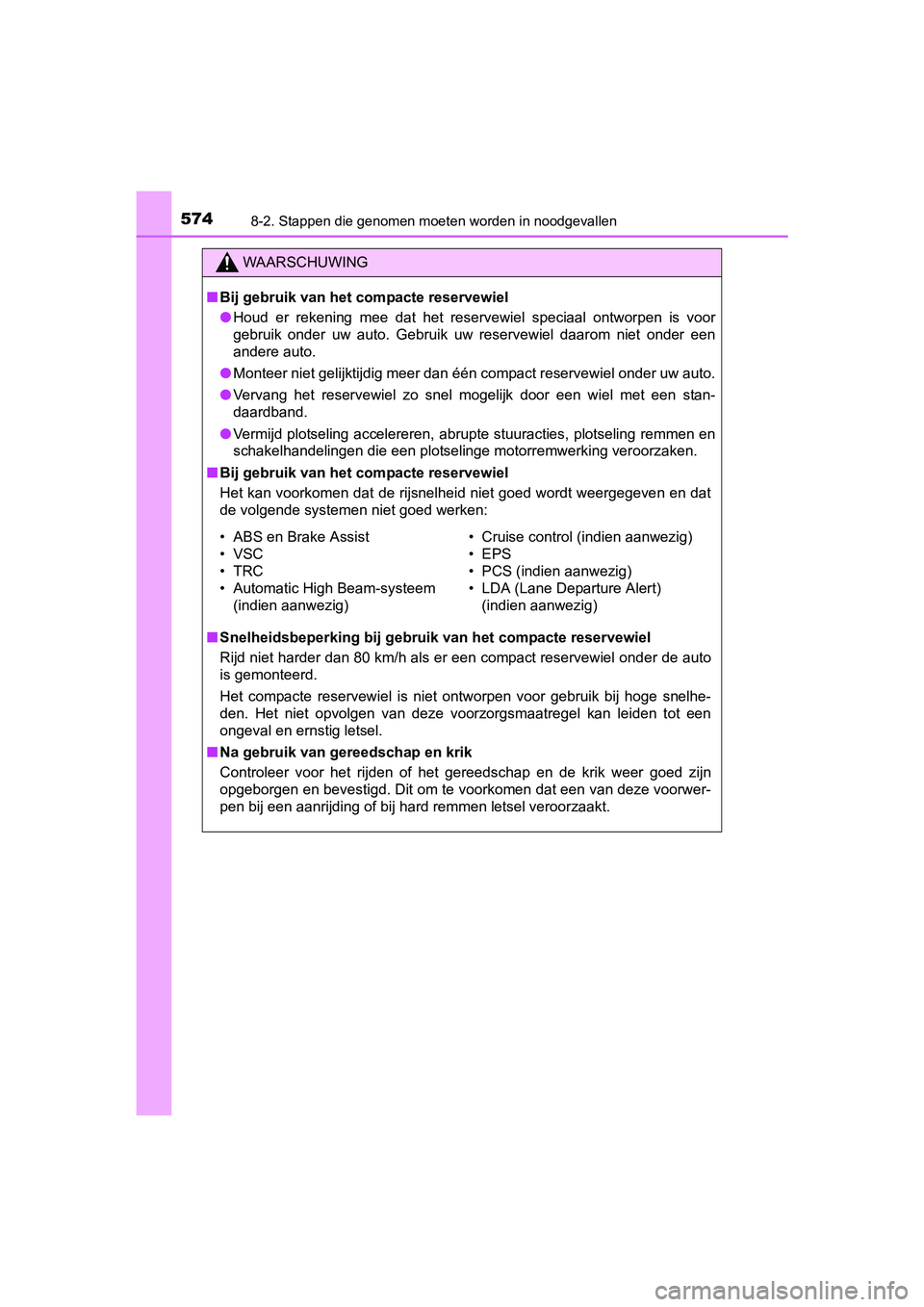

WAARSCHUWING
■Bij gebruik van het compacte reservewiel
● Houd er rekening mee dat het reservewiel speciaal ontworpen is voor
gebruik onder uw auto. Gebruik uw reservewiel daarom niet onder een
andere auto.
● Monteer niet gelijktijdig meer dan één compact reservewiel onde r uw auto.
● Vervang het reservewiel zo snel mogelijk door een wiel met een stan-
daardband.
● Vermijd plotseling accelereren, abrupte stuuracties, plotseling remmen en
schakelhandelingen die een plotselinge motorremwerking veroorza ken.
■ Bij gebruik van het compacte reservewiel
Het kan voorkomen dat de rijsnelheid niet goed wordt weergegeve n en dat
de volgende systemen niet goed werken:
■ Snelheidsbeperking bij gebruik van het compacte reservewiel
Rijd niet harder dan 80 km/h als er een compact reservewiel ond er de auto
is gemonteerd.
Het compacte reservewiel is niet ontworpen voor gebruik bij hog e snelhe-
den. Het niet opvolgen van deze voorzorgsmaatregel kan leiden t ot een
ongeval en ernstig letsel.
■ Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereedschap en de krik weer g oed zijn
opgeborgen en bevestigd. Dit om te voorkomen dat een van deze v oorwer-
pen bij een aanrijding of bij hard remmen letsel veroorzaakt.
• ABS en Brake Assist
•VSC
• TRC
• Automatic High Beam-systeem (indien aanwezig) • Cruise control (indien aanwezig)
•EPS
• PCS (indien aanwezig)
• LDA (Lane Departure Alert)
(indien aanwezig)
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 574 Tuesday , November 1, 2016 10:28 AM

5758-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
8
Bij problemen

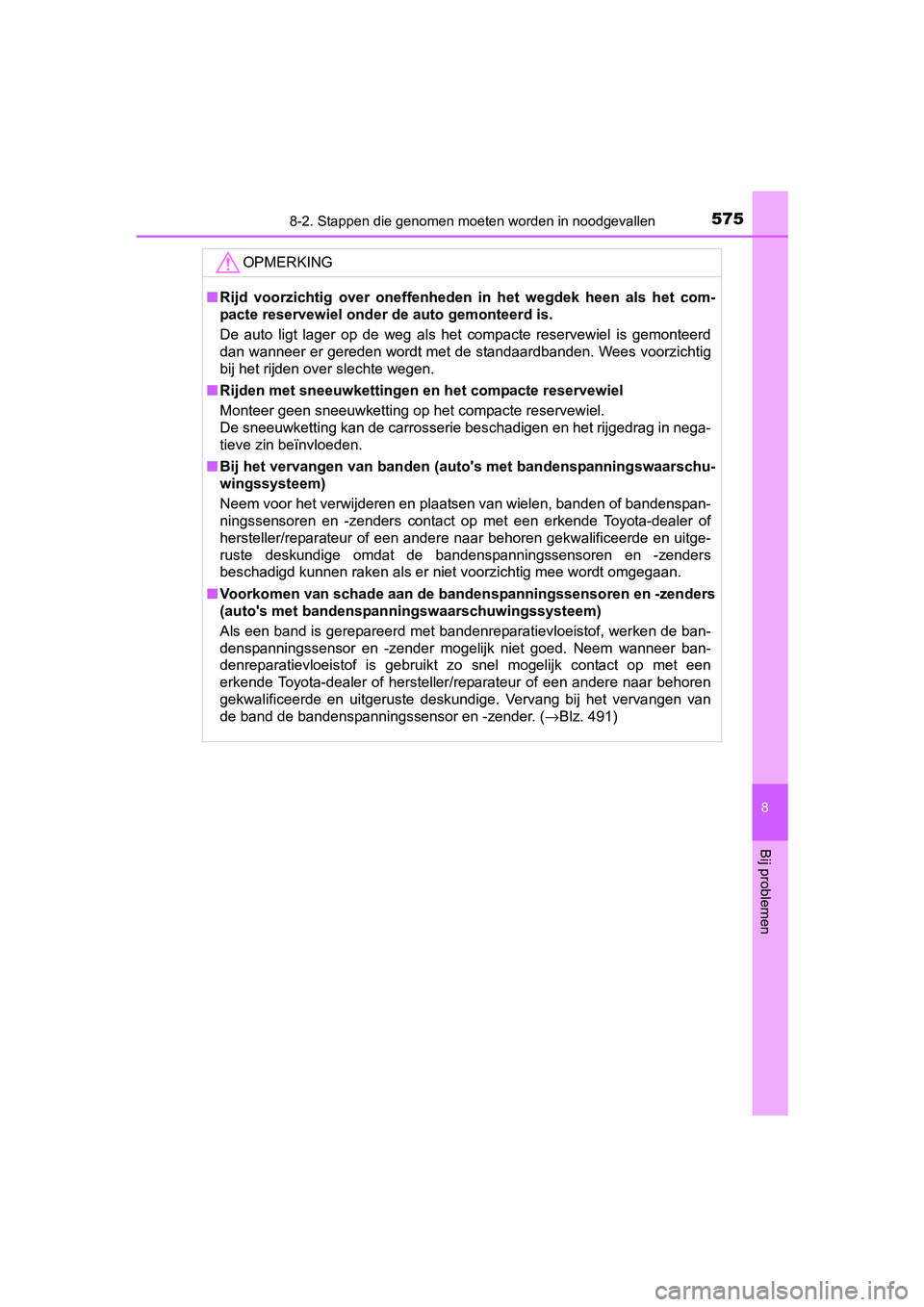

OPMERKING
■Rijd voorzichtig over oneffenheden in het wegdek heen als het c om-
pacte reservewiel onder de auto gemonteerd is.
De auto ligt lager op de weg als het compacte reservewiel is ge monteerd
dan wanneer er gereden wordt met de standaardbanden. Wees voorz ichtig
bij het rijden over slechte wegen.
■ Rijden met sneeuwkettingen en het compacte reservewiel
Monteer geen sneeuwketting op het compacte reservewiel.
De sneeuwketting kan de carrosserie beschadigen en het rijgedra g in nega-
tieve zin beïnvloeden.
■ Bij het vervangen van banden (auto's met bandenspanningswaarsch u-
wingssysteem)
Neem voor het verwijderen en plaatsen van wielen, banden of bandenspan-
ningssensoren en -zenders contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige omdat de bandenspanningssensoren en -zenders
beschadigd kunnen raken als er niet voorzichtig mee wordt omgeg aan.
■ Voorkomen van schade aan de band enspanningssensoren en -zenders
(auto's met bandenspanningswaarschuwingssysteem)
Als een band is gerepareerd met bandenreparatievloeistof, werke n de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op m et een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Vervang bij het vervangen van
de band de bandenspanningssensor en -zender. ( →Blz. 491)
AURIS Touring Sports_OM_Europe_OM12L13E.book Page 575 Tuesday , November 1, 2016 10:28 AM

5768-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)

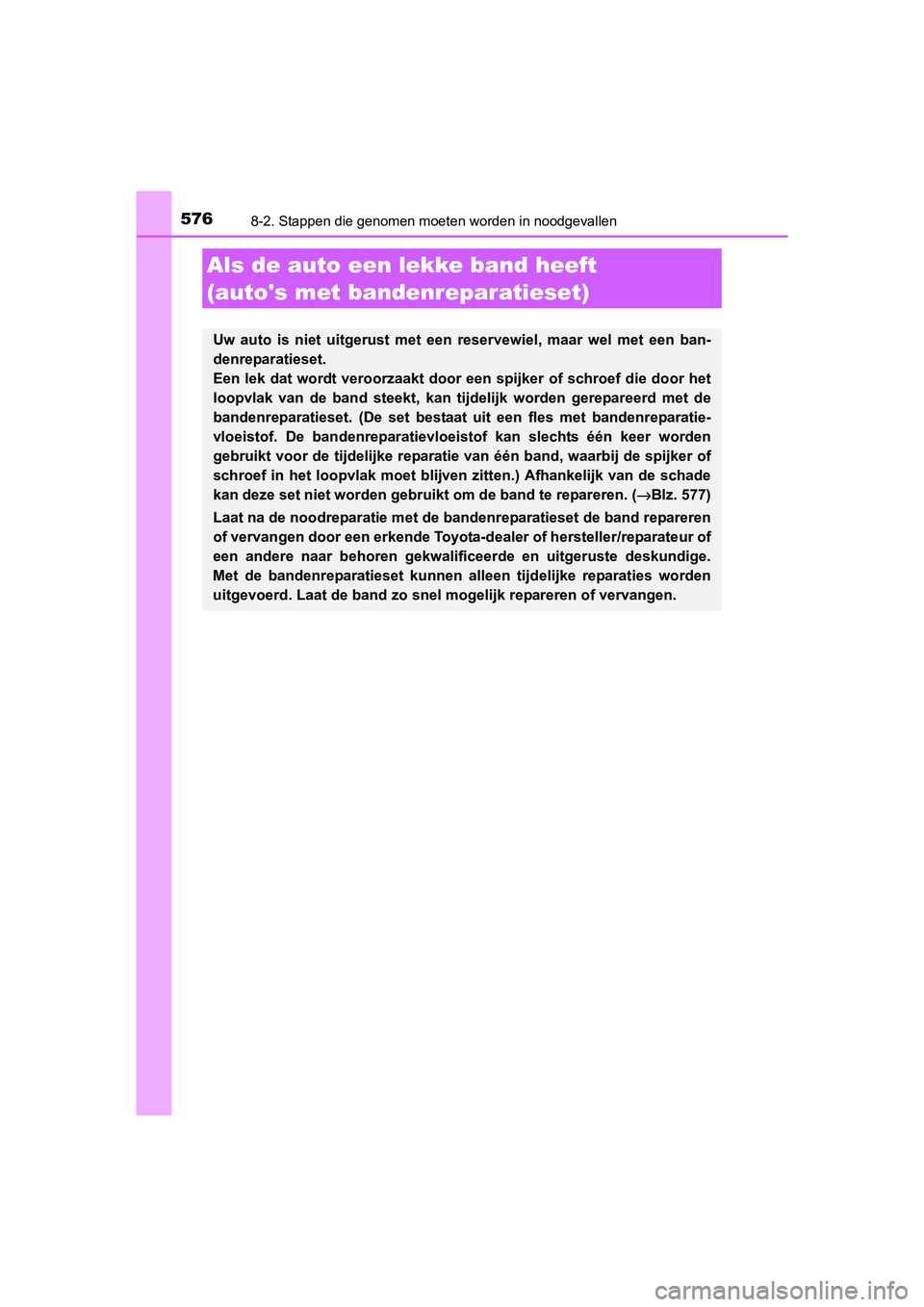

Als de auto een lekke band heeft
(auto's met bandenreparatieset)
Uw auto is niet uitgerust met een reservewiel, maar wel met een ban-
denreparatieset.
Een lek dat wordt veroorzaakt door een spijker of schroef die d oor het
loopvlak van de band steekt, kan tijdelijk worden gerepareerd m et de
bandenreparatieset. (De set bestaat uit een fles met bandenrepa ratie-
vloeistof. De bandenreparatievloeistof kan slechts één keer wor den
gebruikt voor de tijdelijke reparatie van één band, waarbij de spijker of
schroef in het loopvlak moet blijven zitten.) Afhankelijk van d e schade
kan deze set niet worden gebruikt om de band te repareren. ( →Blz. 577)
Laat na de noodreparatie met de bandenreparatieset de band repa reren
of vervangen door een erkende Toyota-dealer of hersteller/repar ateur of
een andere naar behoren gekwalif iceerde en uitgeruste deskundige.
Met de bandenreparatieset kunnen alleen tijdelijke reparaties w orden
uitgevoerd. Laat de band zo snel mogelijk repareren of vervange n.
AURIS Touring Sports_OM_Europe_OM12L13E.book Page 576 Tuesday , November 1, 2016 10:28 AM

5778-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
8
Bij problemen

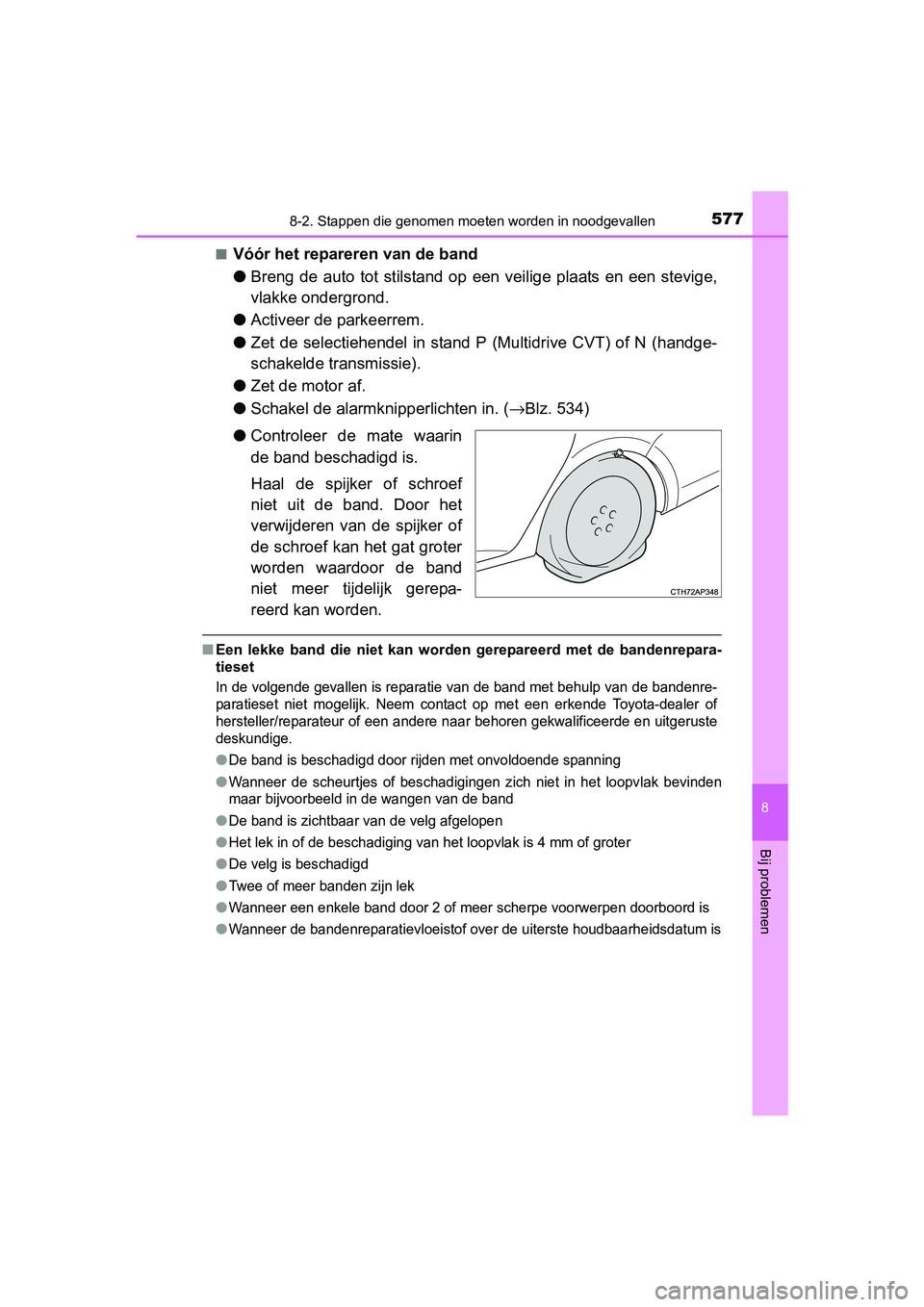

■Vóór het repareren van de band
●Breng de auto tot stilstand op een veilige plaats en een stevig e,
vlakke ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehendel in stand P (Multidrive CVT) of N (handge-
schakelde transmissie).
● Zet de motor af.
● Schakel de alarmknipperlichten in. ( →Blz. 534)
● Controleer de mate waarin
de band beschadigd is.
Haal de spijker of schroef
niet uit de band. Door het
verwijderen van de spijker of
de schroef kan het gat groter
worden waardoor de band
niet meer tijdelijk gerepa-
reerd kan worden.
■Een lekke band die niet kan worden gerepareerd met de bandenrep ara-
tieset
In de volgende gevallen is reparatie van de band met behulp van de bandenre-
paratieset niet mogelijk. Neem contact op met een erkende Toyot a-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uitgeruste
deskundige.
●De band is beschadigd door rijden met onvoldoende spanning
●Wanneer de scheurtjes of beschadigingen zich niet in het loopvl ak bevinden
maar bijvoorbeeld in de wangen van de band
●De band is zichtbaar van de velg afgelopen
●Het lek in of de beschadiging van het loopvlak is 4 mm of grote r
●De velg is beschadigd
●Twee of meer banden zijn lek
●Wanneer een enkele band door 2 of meer scherpe voorwerpen doorb oord is
●Wanneer de bandenreparatievloeistof over de uiterste houdbaarheidsdatum is
AURIS Touring Sports_OM_Europe_OM12L13E.book Page 577 Tuesday , November 1, 2016 10:28 AM

5788-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)■
Plaats van de bandenreparatieset
*: Gebruik van de wieldopclip (indien aanwezig) (
→Blz. 507)
Bandenreparatieset
SleepoogWieldopclip*1
2
3
AURIS Touring Sports_OM_Europe
_OM12L13E.book Page 578 Tuesday , November 1, 2016 10:28 AM

5798-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
8
Bij problemen

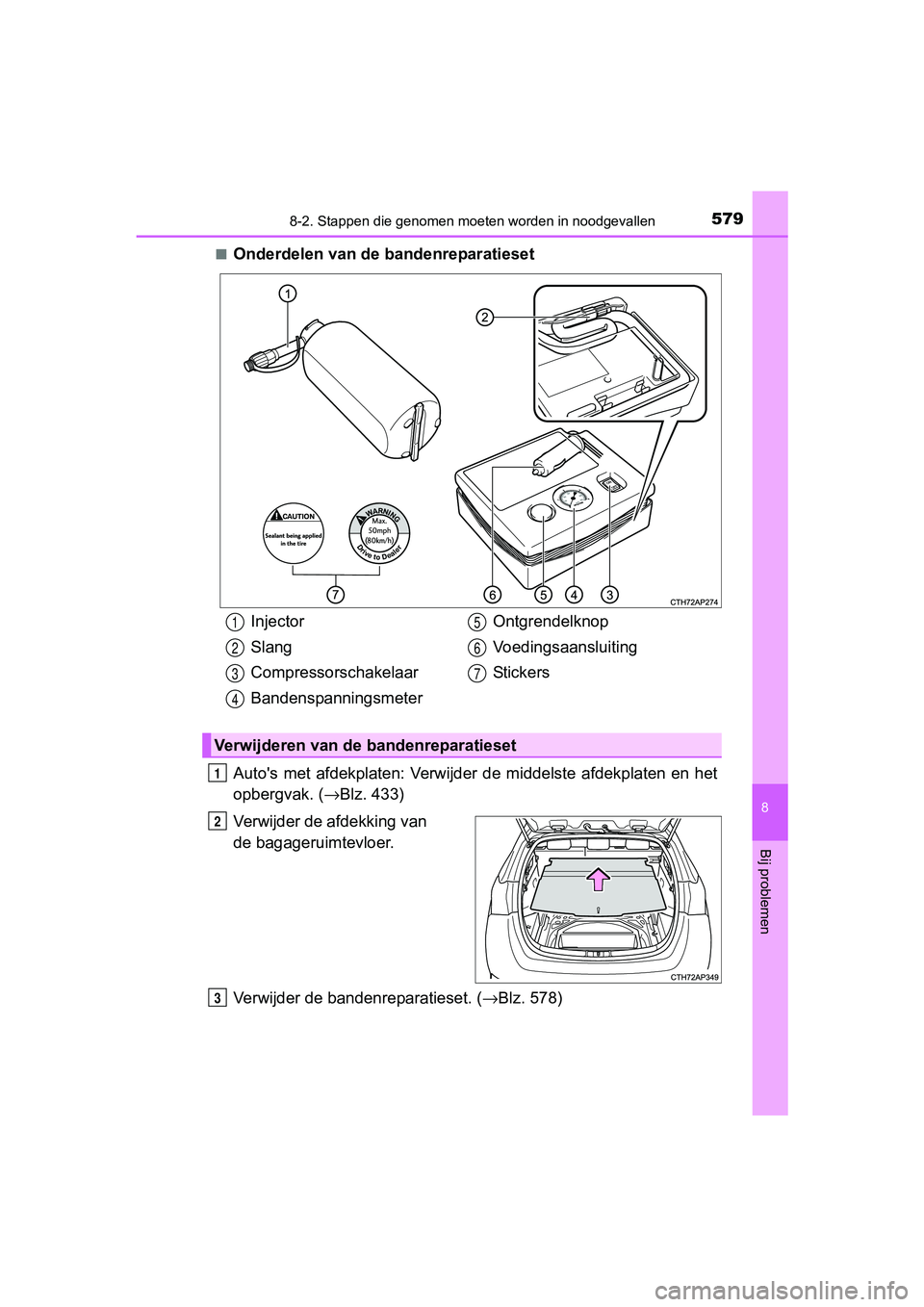

■Onderdelen van de bandenreparatieset
Auto's met afdekplaten: Verwijder de middelste afdekplaten en h et
opbergvak. ( →Blz. 433)
Verwijder de afdekking van
de bagageruimtevloer.
Verwijder de bandenreparatieset. ( →Blz. 578)
Injector
Slang
Compressorschakelaar
Bandenspanningsmeter Ontgrendelknop
Voedingsaansluiting
St ic ke rs1
2
3
4
5
6
7
Verwijderen van de bandenreparatieset
1
2
3
AURIS Touring Sports_OM_Europe
_OM12L13E.book Page 579 Tuesday , November 1, 2016 10:28 AM

5808-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)

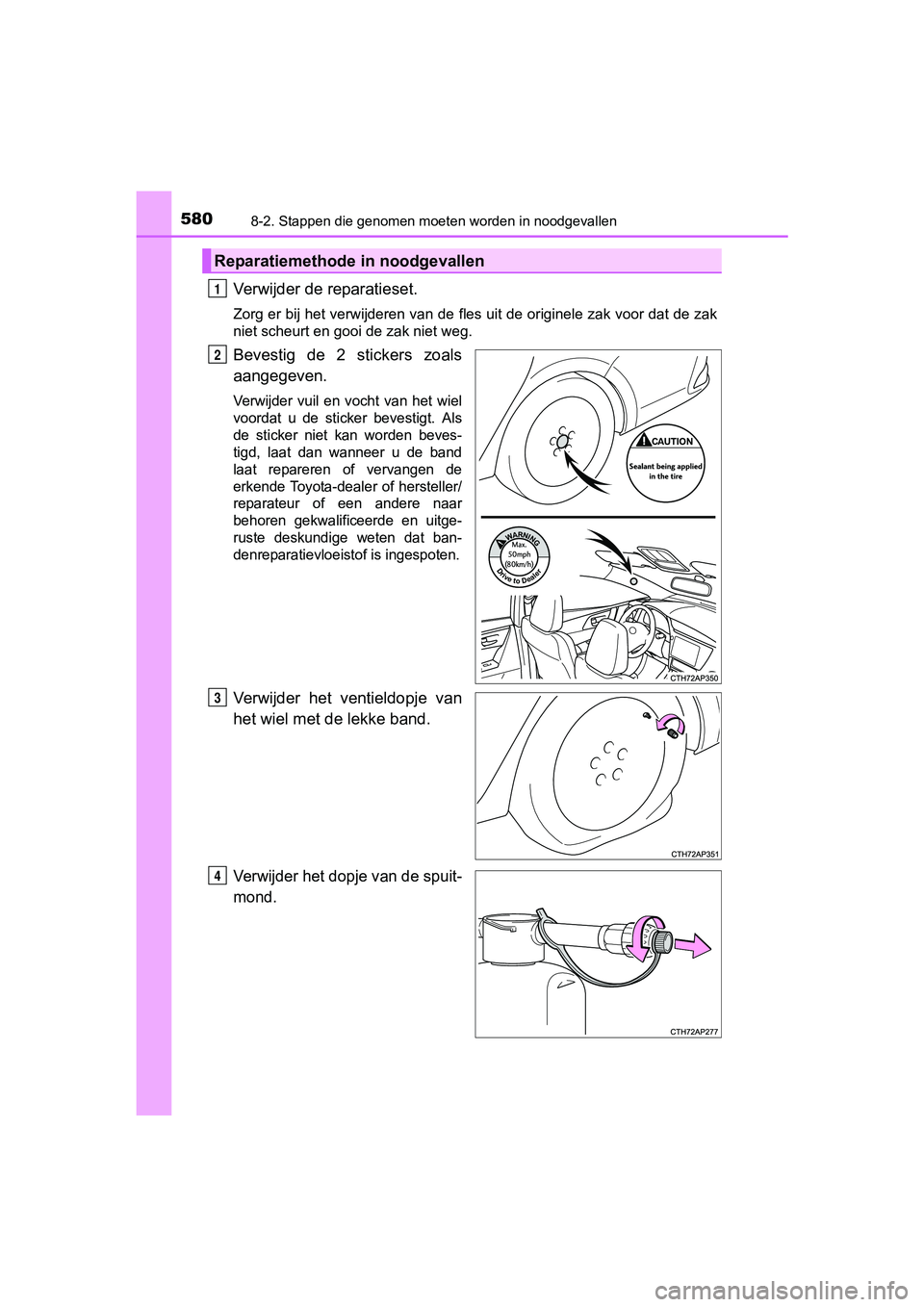

Verwijder de reparatieset.
Zorg er bij het verwijderen van de fles uit de originele zak vo or dat de zak
niet scheurt en gooi de zak niet weg.
Bevestig de 2 stickers zoals
aangegeven.
Verwijder vuil en vocht van het wiel
voordat u de sticker bevestigt. Als
de sticker niet kan worden beves-
tigd, laat dan wanneer u de band
laat repareren of vervangen de
erkende Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige weten dat ban-
denreparatievloeistof is ingespoten.
Verwijder het ventieldopje van
het wiel met d e lekke band.
Verwijder het dopje van de spuit-
mond.
Reparatiemethode in noodgevallen
1
2
3
4
