TOYOTA AURIS TOURING SPORTS 2017 Instrukcja obsługi (in Polish)

611
9-1. Dane techniczne
Dane techniczne i serwisowe
(paliwo, poziom oleju itp.)....612
Informacje dotyczàce
paliwa.................................633
9-2. Ustawienia w∏asne
Funkcje podlegajàce
zmianie ustawieƒ ...............635
9-3. Kalibracja
Funkcje wymagajàce
kalibracji .............................642
9Informacje techniczne
7 Auris TS OM12L13E 17/3/17 11:16 Page 611 (Black plate)

6129-1. Dane techniczne
Dane techniczne i serwisowe (paliwo,
poziom oleju itp.)
Wymiary i obcià˝enia
D∏ugoÊç ca∏kowita 4595 mm
SzerokoÊç ca∏kowita 1760 mm
WysokoÊç ca∏kowita*
11485 mm
Rozstaw osi 2600 mm
Rozstaw kó∏1535 mm*
2
1525 mm*3
1515 mm*4, 5Przednich
Dopuszczalna masa ca∏kowita
óSilnik 1NR-FE
1765 kg
óSilnik 1ZR-FAE
1860 kg*6
1835 kg*7
óSilnik 8NR-FTS
1875 kg*6
1850 kg*7
óSilnik 1ND-TV
1850 kg
óSilnik 1WW
1890 kg
óSilniki 1NR-FE, 1ND-TV i 1WW
1535 mm*2
1525 mm*3
1515 mm*4, 5
óSilniki 1ZR-FAE i 8NR-FTS
1525 mm*2
1515 mm*3
1505 mm*5
Tylnych
7 Auris TS OM12L13E 17/3/17 11:16 Page 612 (Black plate)

*1: Samochód nieobcià˝ony
*
2: Wersje wyposa˝one w opony 195/65R15
*
3: Wersje wyposa˝one w opony 205/55R16
*
4: Wersje wyposa˝one w opony 215/45R17
*
5: Wersje wyposa˝one w opony 225/45R17
*
6: Wersje z przek∏adnià bezstopniowà
*
7: Wersje z mechanicznà skrzynià biegów
9-1. Dane techniczne613
9
Informacje techniczne
Dopuszczalny
nacisk osi
óSilniki 1NR-FE, 1ZR-FAE,
8NR-FTS i 1ND-TV
1020 kG
óSilnik 1WW
1080 kG Przedniej
Dopuszczalna
masa holowanej
przyczepy
óSilniki 1NR-FE i 1ND-TV
1000 kg
óSilniki 1ZR-FAE, 8NR-FTS i 1WW
1300 kg z hamulcem
450 kg bez hamulca Dopuszczalny nacisk na hak
holowniczy
óSilniki 1NR-FE i 1ND-TV
55 kG
óSilniki 1ZR-FAE, 8NR-FTS i 1WW
65 kG 1010 kG Tylnej
7 Auris TS OM12L13E 17/3/17 11:16 Page 613 (Black plate)

Numer identyfikacyjny pojazdu
Numer identyfikacyjny pojazdu (VIN) stanowi legalne oznaczenie
pojazdu. Jest to podstawowy numer identyfikacyjny samochodu,
wymagany przy jego rejestracji.
Numer identyfikacyjny pojazdu
wybity jest pod przednim pra-
wym fotelem.
Numer identyfikacyjny pojazdu
podany jest równie˝ na naklejce
fabrycznej.
6149-1. Dane techniczne
Identyfikacja samochodu
7 Auris TS OM12L13E 17/3/17 11:16 Page 614 (Black plate)

Numer silnika
Numer silnika wybity jest na bloku silnikowym w miejscu pokazanym
poni˝ej.
óSilnik 1NR-FEóSilnik 1ZR-FAE
óSilnik 8NR-FTSóSilnik 1ND-TV
óSilnik 1WW
9-1. Dane techniczne615
9
Informacje techniczne
7 Auris TS OM12L13E 17/3/17 11:16 Page 615 (Black plate)

ó Silniki 1NR-FE i 1ZR-FAE
6169-1. Dane techniczne

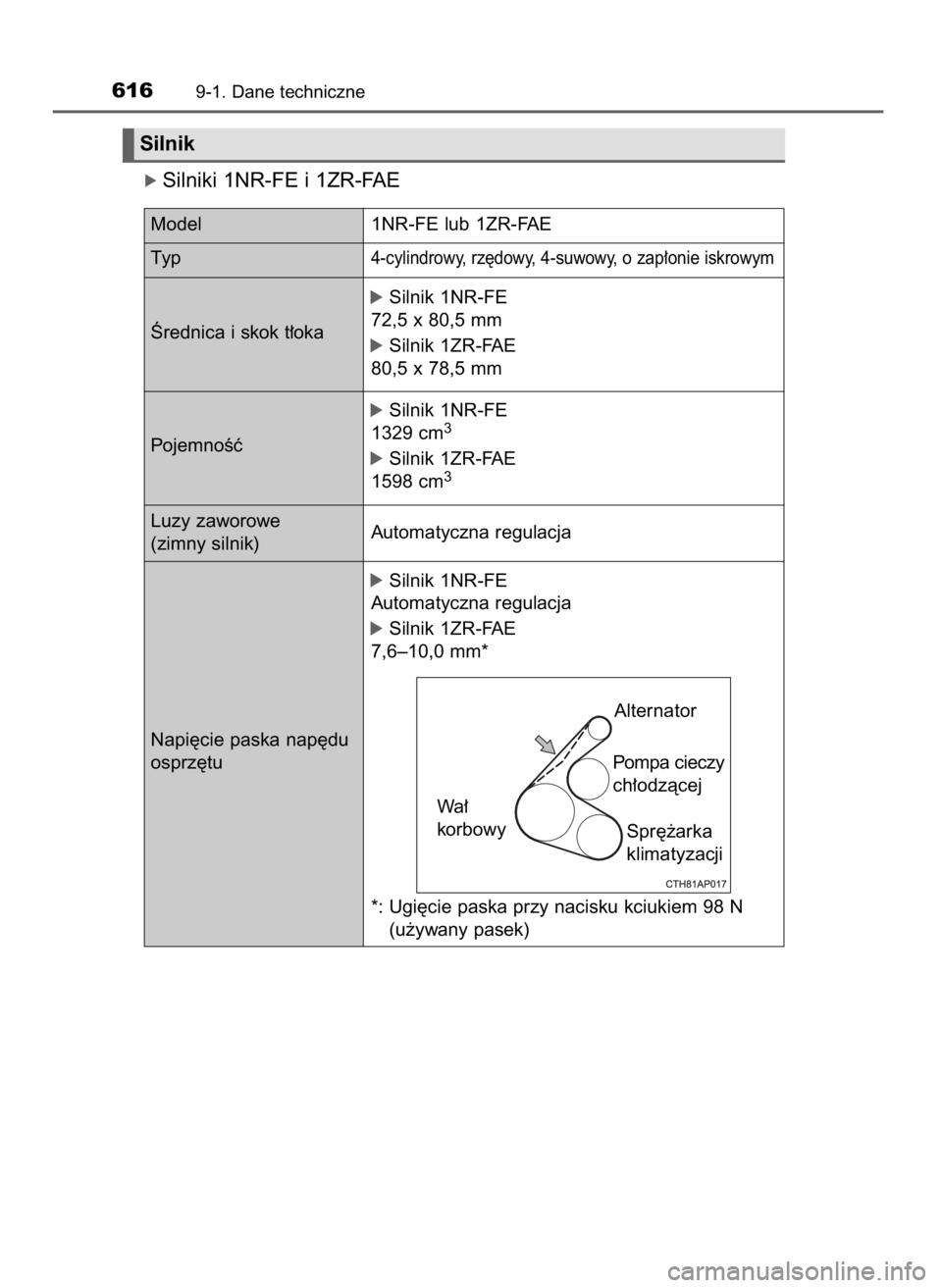

Alternator
Wa∏
korbowyPompa cieczy
ch∏odzàcej
Spr´˝arka
klimatyzacji
*: Ugi´cie paska przy nacisku kciukiem 98 N
(u˝ywany pasek)
Silnik
Model1NR-FE lub 1ZR-FAE
Ty p
4-cylindrowy, rz´dowy, 4-suwowy, o zap∏onie iskrowym
Ârednica i skok t∏oka
óSilnik 1NR-FE
72,5 x 80,5 mm
óSilnik 1ZR-FAE
80,5 x 78,5 mm
PojemnoÊç
óSilnik 1NR-FE
1329 cm3
óSilnik 1ZR-FAE
1598 cm3
Luzy zaworowe
(zimny silnik)Automatyczna regulacja
Napi´cie paska nap´du
osprz´tu
óSilnik 1NR-FE
Automatyczna regulacja
óSilnik 1ZR-FAE
7,6–10,0 mm*
7 Auris TS OM12L13E 17/3/17 11:16 Page 616 (Black plate)

óSilnik 8NR-FTS
óSilniki 1ND-TV i 1WW
9-1. Dane techniczne617
9
Informacje techniczne
Model8NR-FTS
Ty p4-cylindrowy, rz´dowy, 4-suwowy, o zap∏onie
iskrowym (z turbospr´˝arkà)
Model1ND-TV lub 1WW
Ty p4-cylindrowy, rz´dowy, 4-suwowy, o zap∏onie samo-
czynnym (z turbospr´˝arkà)
Ârednica i skok t∏oka
óSilnik 1ND-TV
73,0 x 81,5 mm
óSilnik 1WW
78,0 x 83,6 mm
PojemnoÊç
óSilnik 1ND-TV
1364 cm3
óSilnik 1WW
1598 cm3
Luzy zaworowe
(zimny silnik)
óSilnik 1ND-TV
Dolotowy: 0,11–0,17 mm
Wydechowy: 0,14–0,20 mm
óSilnik 1WW
Automatyczna regulacja Luzy zaworowe
(zimny silnik)Automatyczna regulacja
Napi´cie paska nap´du
osprz´tuAutomatyczna regulacja
Napi´cie paska nap´du
osprz´tuAutomatyczna regulacja Ârednica i skok t∏oka71,5 x 74,5 mm
PojemnoÊç
1197 cm
3
7 Auris TS OM12L13E 17/3/17 11:16 Page 617 (Black plate)

óWersje z silnikiem o zap∏onie iskrowym
óWersje z silnikiem o zap∏onie samoczynnym
6189-1. Dane techniczne
Paliwo
Pasek nap´du osprz´tu (wersje z silnikiem 1ND-TV)
Do nap´du alternatora zosta∏ zastosowany pasek nap´du osprz´tu o wy-
sokiej wytrzyma∏oÊci. Przy jego wymianie nale˝y u˝yç oryginalnego paska
nap´du osprz´tu Toyoty lub równowa˝nego zamiennika o porównywalnej
wytrzyma∏oÊci. Przy zastosowaniu standardowego paska nap´du osprz´tu
trwa∏oÊç jego b´dzie znacznie ni˝sza. Rdzeƒ paska zastosowanego do na-
p´du osprz´tu wykonywany jest z poliamidu aromatycznego, który posiada
znacznie wy˝szà wytrzyma∏oÊç w porównaniu do standardowych pasków
z rdzeniami wykonanymi z tworzyw sztucznych typu PET lub PEN.
Rodzaj paliwaNa obszarze Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa zgodna z euro-
pejskim standardem EN228
Poza obszarem Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa
Liczba oktanowaCo najmniej 95
PojemnoÊç zbiornika
paliwa (przybli˝ona)50 L
Rodzaj paliwaNa obszarze Unii Europejskiej:
Olej nap´dowy zgodny z europejskim standardem
EN590
Poza obszarem Unii Europejskiej:
Olej nap´dowy o zawar toÊci siarki nie wi´kszej
ni˝ 50 ppm
Liczba cetanowaCo najmniej 48
PojemnoÊç zbiornika
paliwa (przybli˝ona)50 L
7 Auris TS OM12L13E 17/3/17 11:16 Page 618 (Black plate)

*: Obj´toÊç oleju jest przybli˝onà war toÊcià potrzebnà do wymiany. Poziom
oleju nale˝y sprawdzaç miarkà po wczeÊniejszym rozgrzaniu i wy∏àczeniu
silnika, i odczekaniu ponad 5 minut.
Dobór oleju silnikowego
óWersje z silnikami 1NR-FE i 1ZR-FAE
Silnik samochodu jest fabrycznie nape∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowanie oleju silnikowego „Toyota Genu-
ine Motor Oil”. Dopuszczalne jest stosowanie odpowiedniej jakoÊci
oleju silnikowego innej marki.
Gatunek oleju:
0W-20, 5W-30 i 10W-30:
ACEA A5/B5 lub A5/B5 i A1/B1 lub olej wielosezonowy API ze specy-
fikacjà SL „Energy-Conserving”, SM „Energy-Conserving”, SN „Reso-
urce-Conserving” lub olej wielosezonowy z cer tyfikatem ILSAC
15W-40:
Olej wielosezonowy API SL, SM lub SN
9-1. Dane techniczne619
9
Informacje techniczne
Uk∏ad smarowania silnika
Obj´toÊç oleju
(przy wymianie – przybli˝ona*)
Z filtrem
Bez filtra
óSilnik 1NR-FE
3,4 L
óSilnik 1ZR-FAE
4,2 L
óSilnik 8NR-FTS
4,0 L
óSilnik 1ND-TV
3,7 L
óSilnik 1WW
5,2 L
óSilnik 1NR-FE
3,2 L
óSilnik 1ZR-FAE
3,9 L
óSilnik 8NR-FTS
3,7 L
óSilnik 1ND-TV
3,3 L
óSilnik 1WW
4,9 L
7 Auris TS OM12L13E 17/3/17 11:16 Page 619 (Black plate)

Zalecana lepkoÊç oleju (SAE):
Silnik samochodu jest fabrycz-
nie nape∏niony olejem o lepko-
Êci SAE 0W-20, zapewniajàcym
najni˝sze zu˝ycie paliwa i dobre
w∏asnoÊci rozruchowe w niskich
temperaturach.
Je˝eli olej SAE 0W-20 nie jest
dost´pny, mo˝na zastosowaç
olej SAE 5W-30. Jednak pod-
czas kolejnej wymiany oleju
powinien zostaç zastàpiony
olejem SAE 0W-20.
W przypadku u˝ycia oleju silni-
kowego o lepkoÊci SAE 10W-30
lub wy˝szej, przy bardzo niskich
temperaturach otoczenia, mogà
wystàpiç trudnoÊci z rozruchem
silnika, dlatego zalecany jest
olej o lepkoÊci SAE 0W-20 lub
5W-30.
LepkoÊç oleju (0W-20 wyjaÊniona jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w oznaczeniu 0W-20 okreÊla cech´ ole-
ju determinujàcà ∏atwoÊç niskotemperaturowego rozruchu silnika.
Olej z ni˝szym oznaczeniem liczbowym przed literà W zapewnia
lepsze w∏asnoÊci rozruchowe w niskich temperaturach.
• Liczba 20 w oznaczeniu 0W-20 odnosi si´ do lepkoÊci wysokotem-
peraturowej. Olej z wy˝szym oznaczeniem liczbowym wykazuje
wi´kszà stabilnoÊç w∏asnoÊci w wysokich temperaturach i jest od-
powiedni do jazdy z du˝ymi pr´dkoÊciami lub maksymalnym obcià-
˝eniem.
6209-1. Dane techniczne
Przewidywany zakres temperatur
otoczenia w okresie do nast´pnej
wymiany oleju.
7 Auris TS OM12L13E 17/3/17 11:16 Page 620 (Black plate)
