TOYOTA AURIS TOURING SPORTS 2017 Instruksjoner for bruk (in Norwegian)

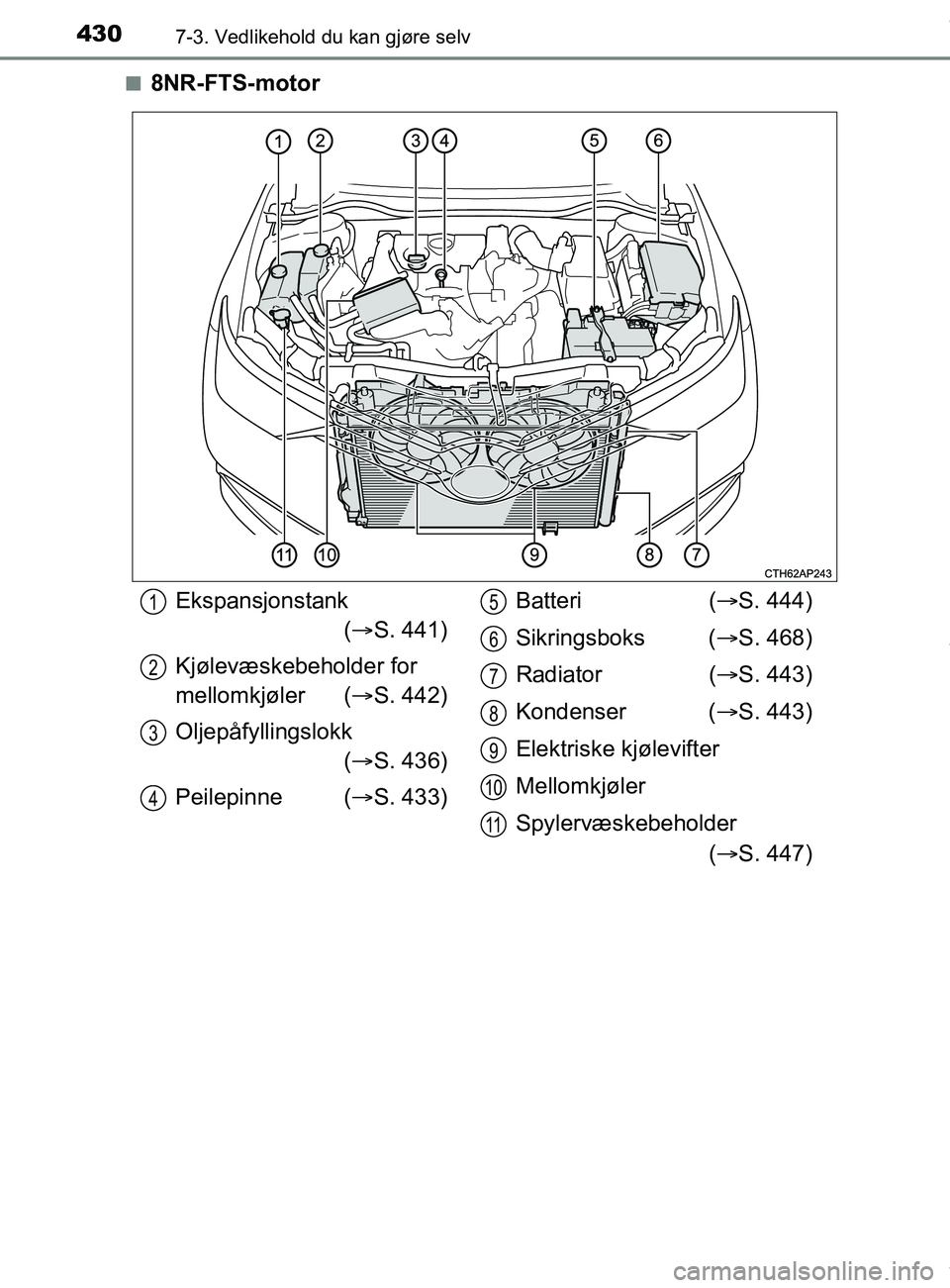

4307-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)n
8NR-FTS-motor
Ekspansjonstank
( S. 441)
Kjølevæskebeholder for
mellomkjøler ( S. 442)
Oljepåfyllingslokk ( S. 436)
Peilepinne ( S. 433)Batteri
( S. 444)
Sikringsboks ( S. 468)
Radiator ( S. 443)
Kondenser ( S. 443)
Elektriske kjølevifter
Mellomkjøler
Spylervæskebeholder ( S. 447)1
2
3
4
5
6
7
8
9
10
11
OM12L13NO.book Page 430 Monday, January 30, 2017 9:39 AM

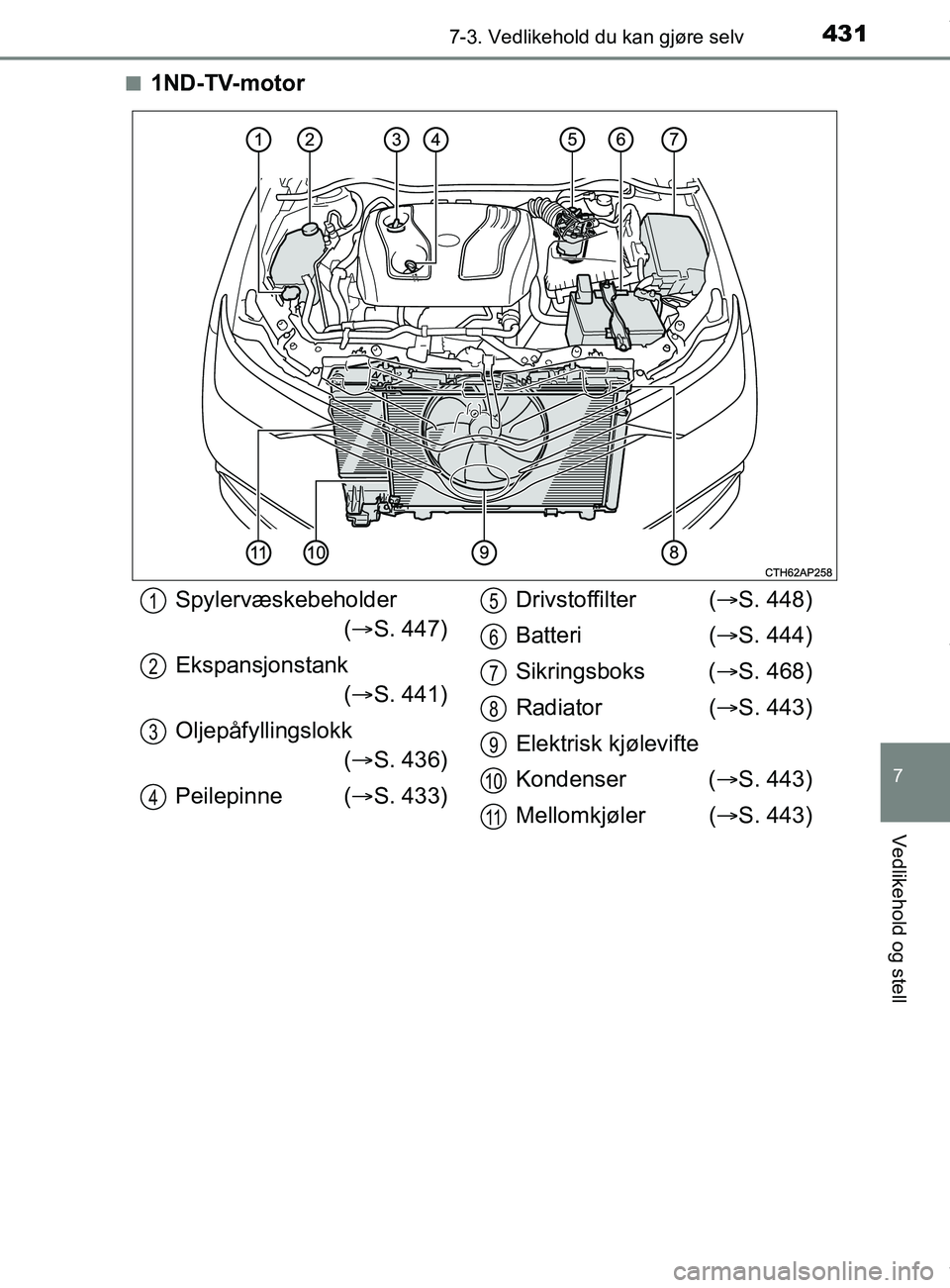

4317-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)
7
Vedlikehold og stell
n1ND-TV-motor
Spylervæskebeholder( S. 447)
Ekspansjonstank ( S. 441)
Oljepåfyllingslokk ( S. 436)
Peilepinne ( S. 433)Drivstoffilter (
S. 448)
Batteri ( S. 444)
Sikringsboks ( S. 468)
Radiator ( S. 443)
Elektrisk kjølevifte
Kondenser ( S. 443)
Mellomkjøler ( S. 443)1
2
3
4
5
6
7
8
9
10
11
OM12L13NO.book Page 431 Monday, January 30, 2017 9:39 AM

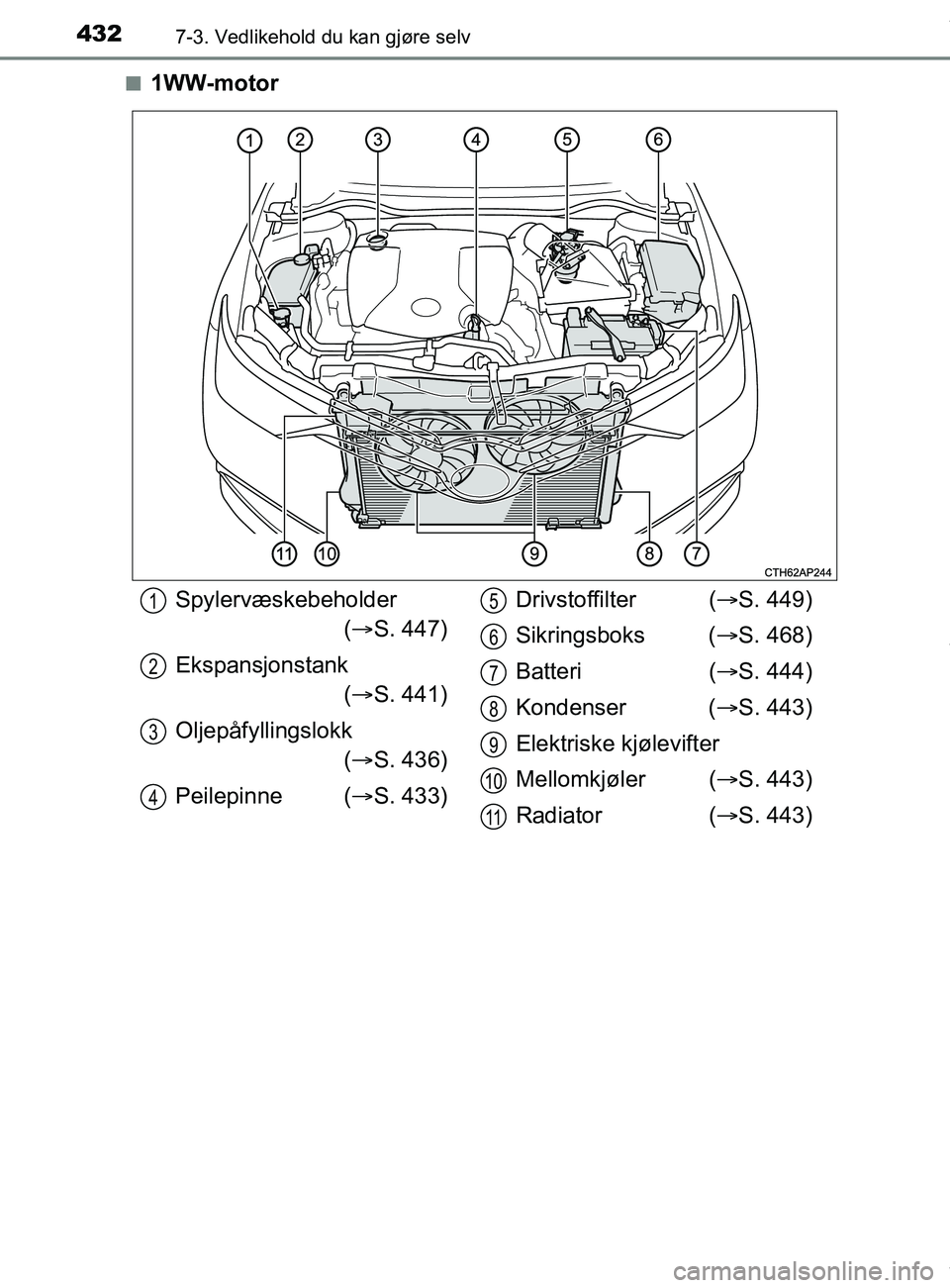

4327-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)n
1WW-motor
Spylervæskebeholder
( S. 447)
Ekspansjonstank ( S. 441)
Oljepåfyllingslokk ( S. 436)
Peilepinne ( S. 433)Drivstoffilter (
S. 449)
Sikringsboks ( S. 468)
Batteri ( S. 444)
Kondenser ( S. 443)
Elektriske kjølevifter
Mellomkjøler ( S. 443)
Radiator ( S. 443)1
2
3
4
5
6
7
8
9
10
11
OM12L13NO.book Page 432 Monday, January 30, 2017 9:39 AM

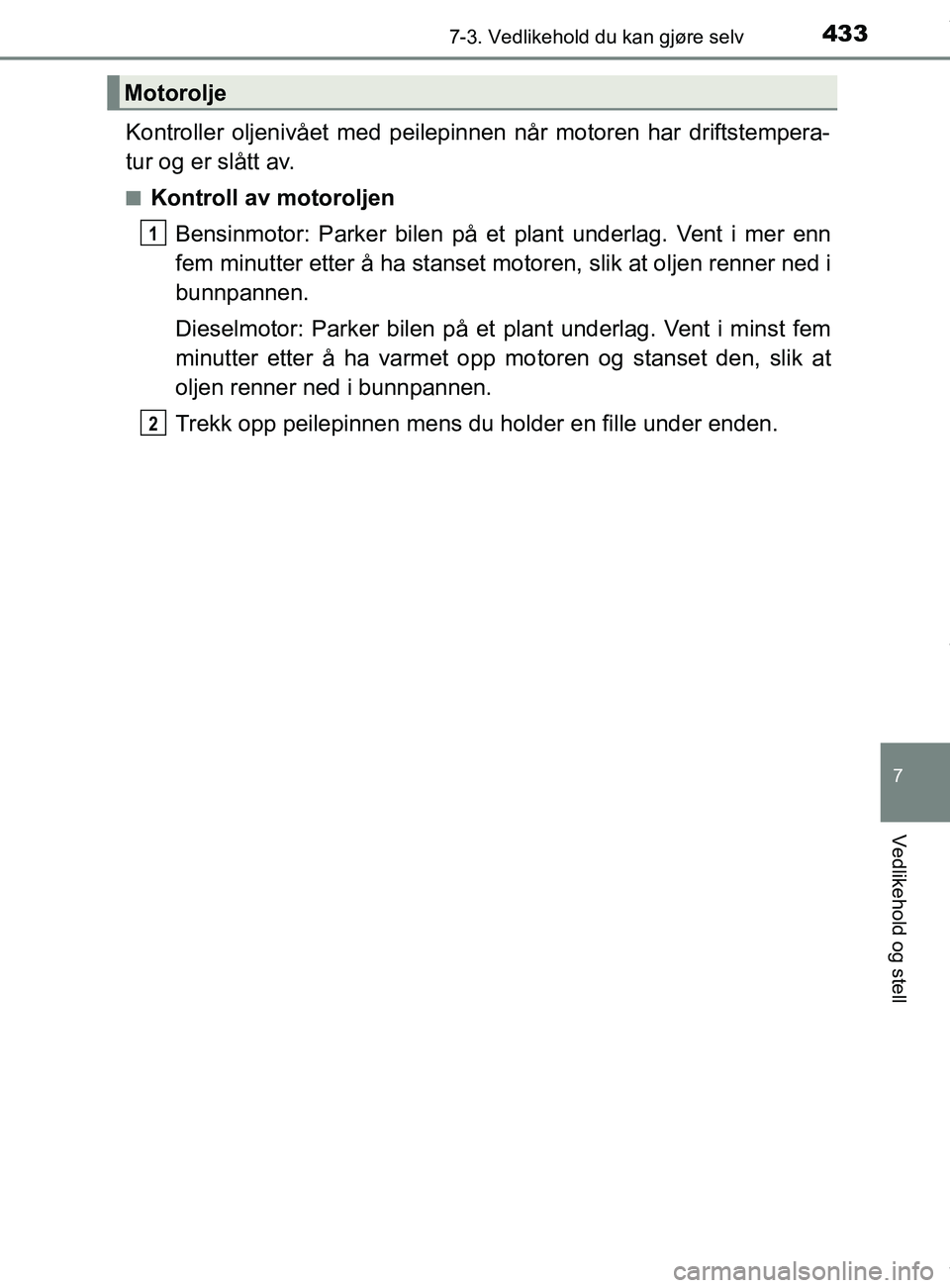

4337-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)
7
Vedlikehold og stell
Kontroller oljenivået med peilepinnen når motoren har driftstempera-
tur og er slått av.
nKontroll av motoroljenBensinmotor: Parker bilen på et plant underlag. Vent i mer enn
fem minutter etter å ha stanset motoren, slik at oljen renner ned i
bunnpannen.
Dieselmotor: Parker bilen på et plant underlag. Vent i minst fem
minutter etter å ha varmet opp motoren og stanset den, slik at
oljen renner ned i bunnpannen.
Trekk opp peilepinnen mens du holder en fille under enden.
Motorolje
1
2
OM12L13NO.book Page 433 Monday, January 30, 2017 9:39 AM

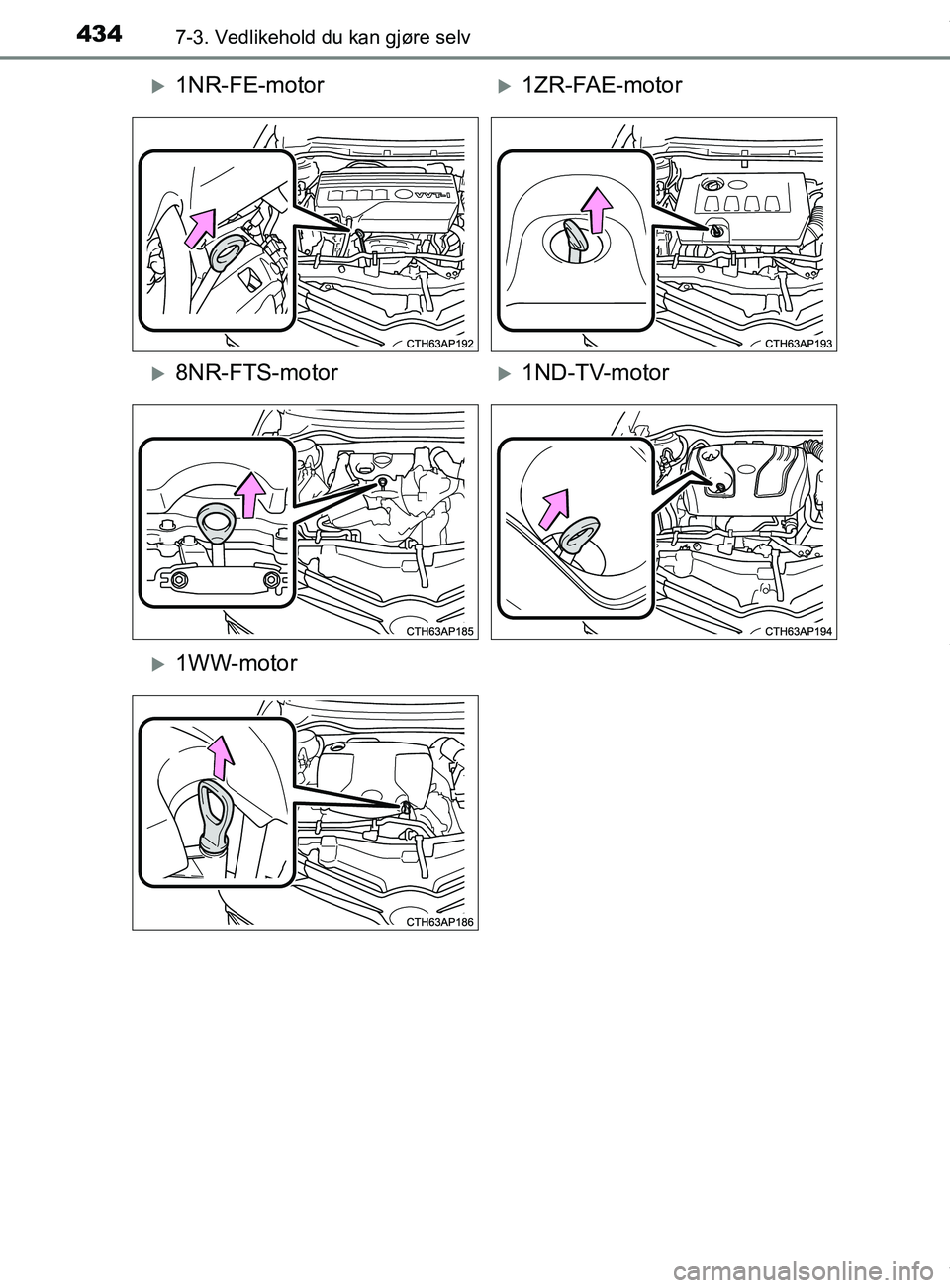

4347-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)
1NR-FE-motor1ZR-FAE-motor
8NR-FTS-motor1ND-TV-motor
1WW-motor
OM12L13NO.book Page 434 Monday, January 30, 2017 9:39 AM

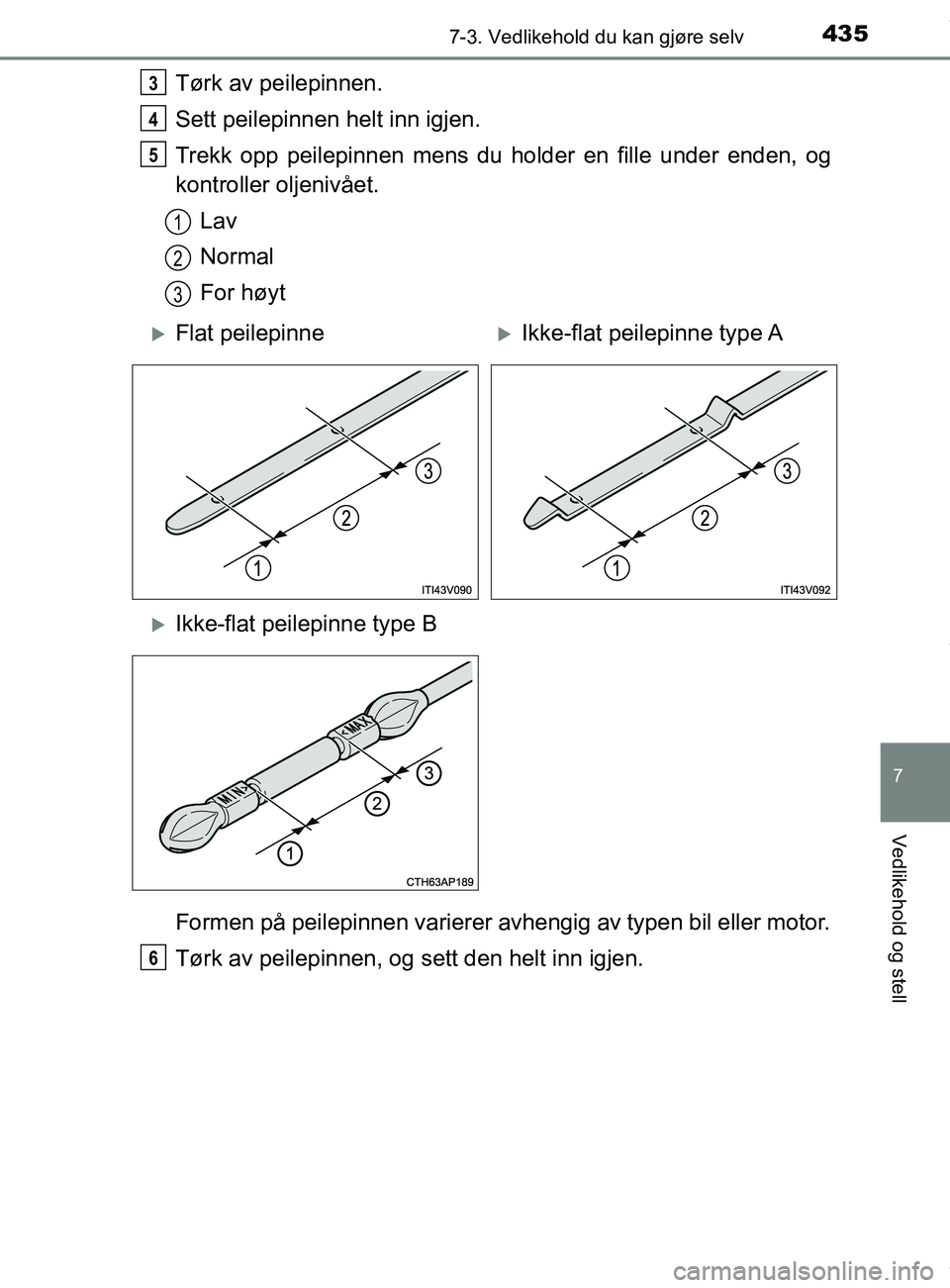

4357-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)
7
Vedlikehold og stell
Tørk av peilepinnen.
Sett peilepinnen helt inn igjen.
Trekk opp peilepinnen mens du holder en fille under enden, og
kontroller oljenivået.Lav
Normal
For høyt
Formen på peilepinnen varierer avhengig av typen bil eller motor.
Tørk av peilepinnen, og sett den helt inn igjen.3
4
5
1
2
3
Flat peilepinneIkke-flat peilepinne type A
Ikke-flat peilepinne type B
6
OM12L13NO.book Page 435 Monday, January 30, 2017 9:39 AM

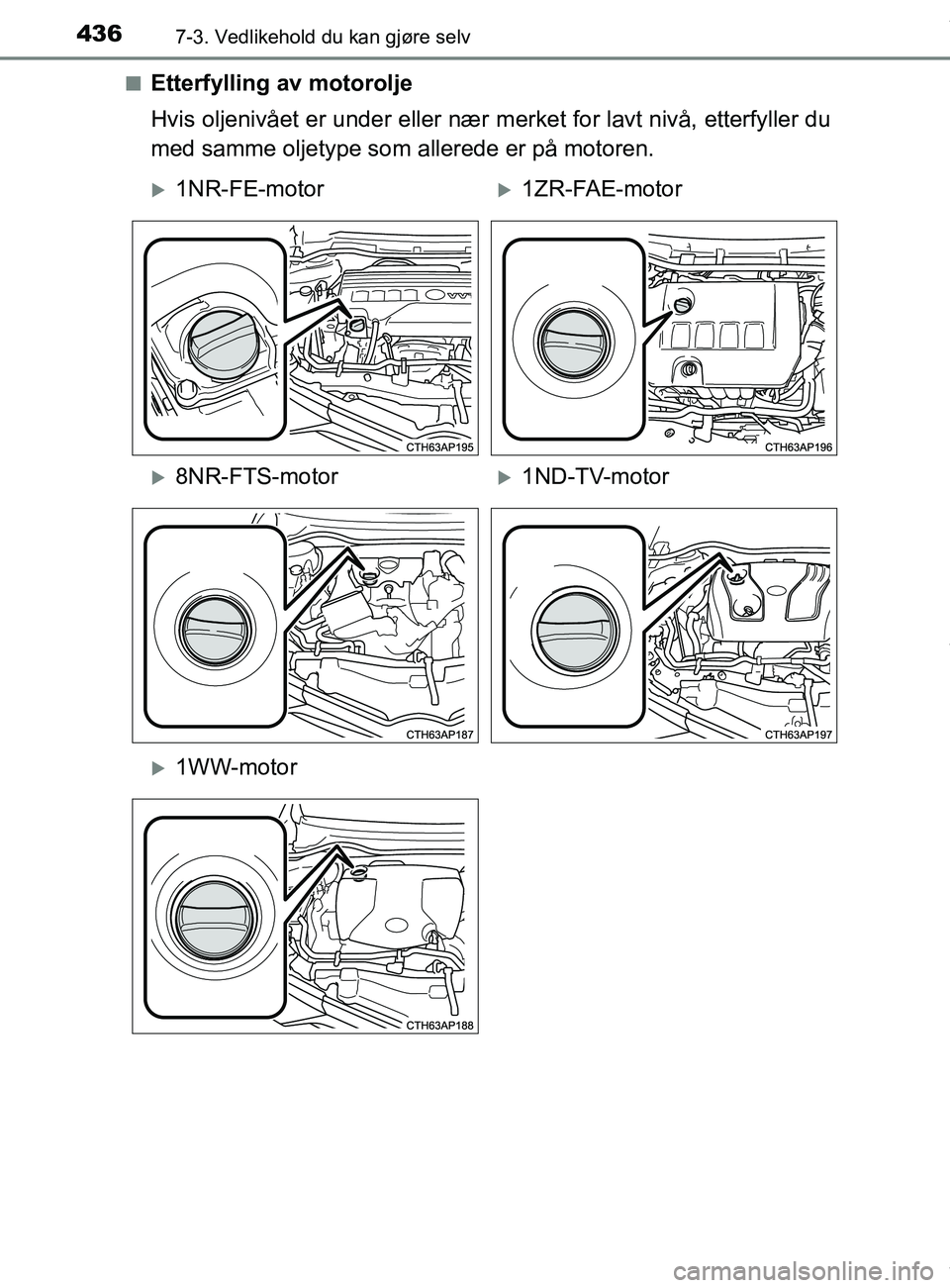

4367-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)n
Etterfylling av motorolje
Hvis oljenivået er under eller nær merket for lavt nivå, etterfyller du
med samme oljetype som allerede er på motoren.
1NR-FE-motor1ZR-FAE-motor
8NR-FTS-motor1ND-TV-motor
1WW-motor
OM12L13NO.book Page 436 Monday, January 30, 2017 9:39 AM

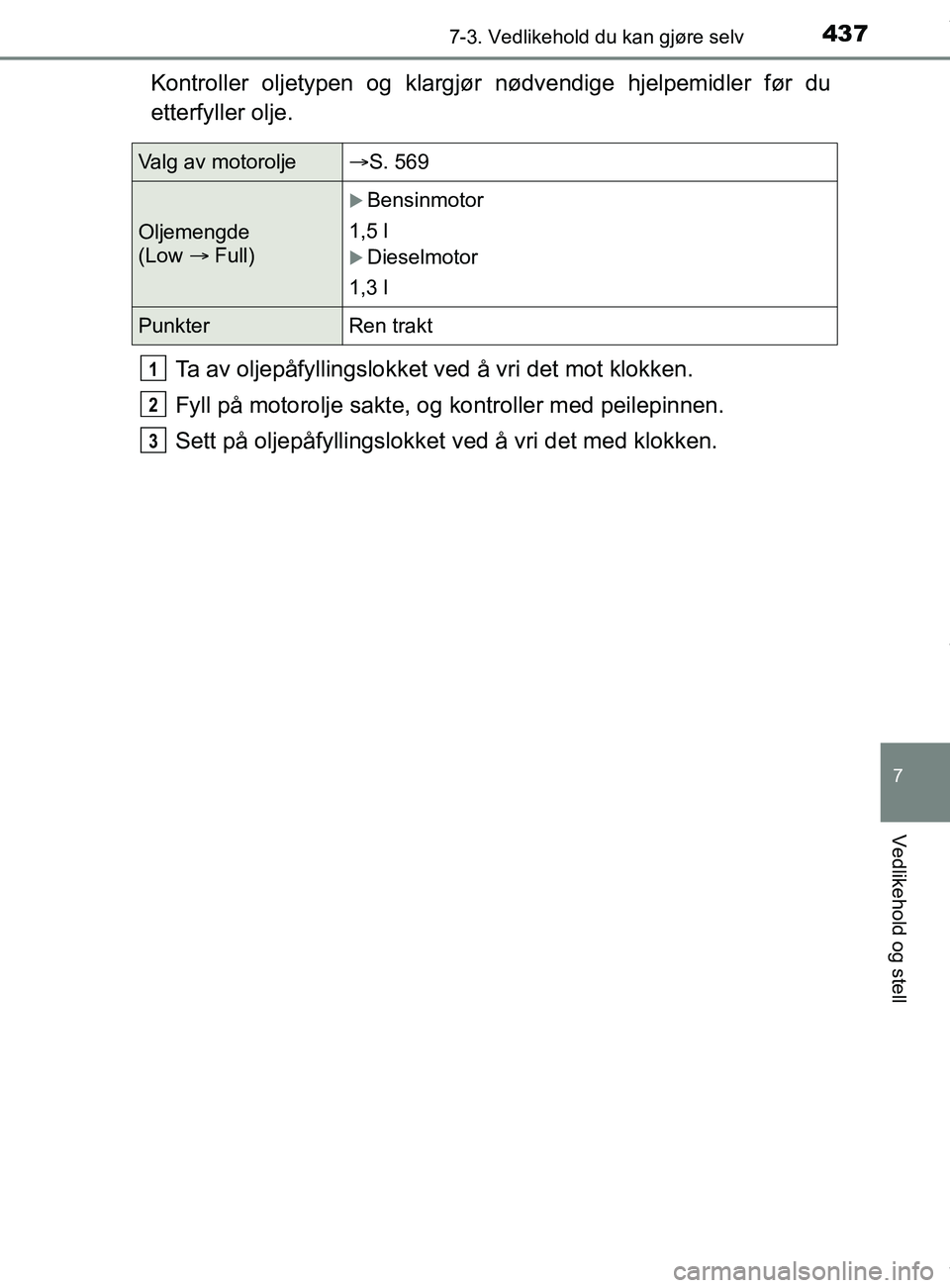

4377-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)
7
Vedlikehold og stell
Kontroller oljetypen og klargjør nødvendige hjelpemidler før du
etterfyller olje.
Ta av oljepåfyllingslokket ved å vri det mot klokken.
Fyll på motorolje sakte, og kontroller med peilepinnen.
Sett på oljepåfyllingslokket ved å vri det med klokken.
Valg av motorolje S. 569
Oljemengde
(Low Full)
Bensinmotor
1,5 l
Dieselmotor
1,3 l
Punkter Ren trakt
1
2
3
OM12L13NO.book Page 437 Monday, January 30, 2017 9:39 AM

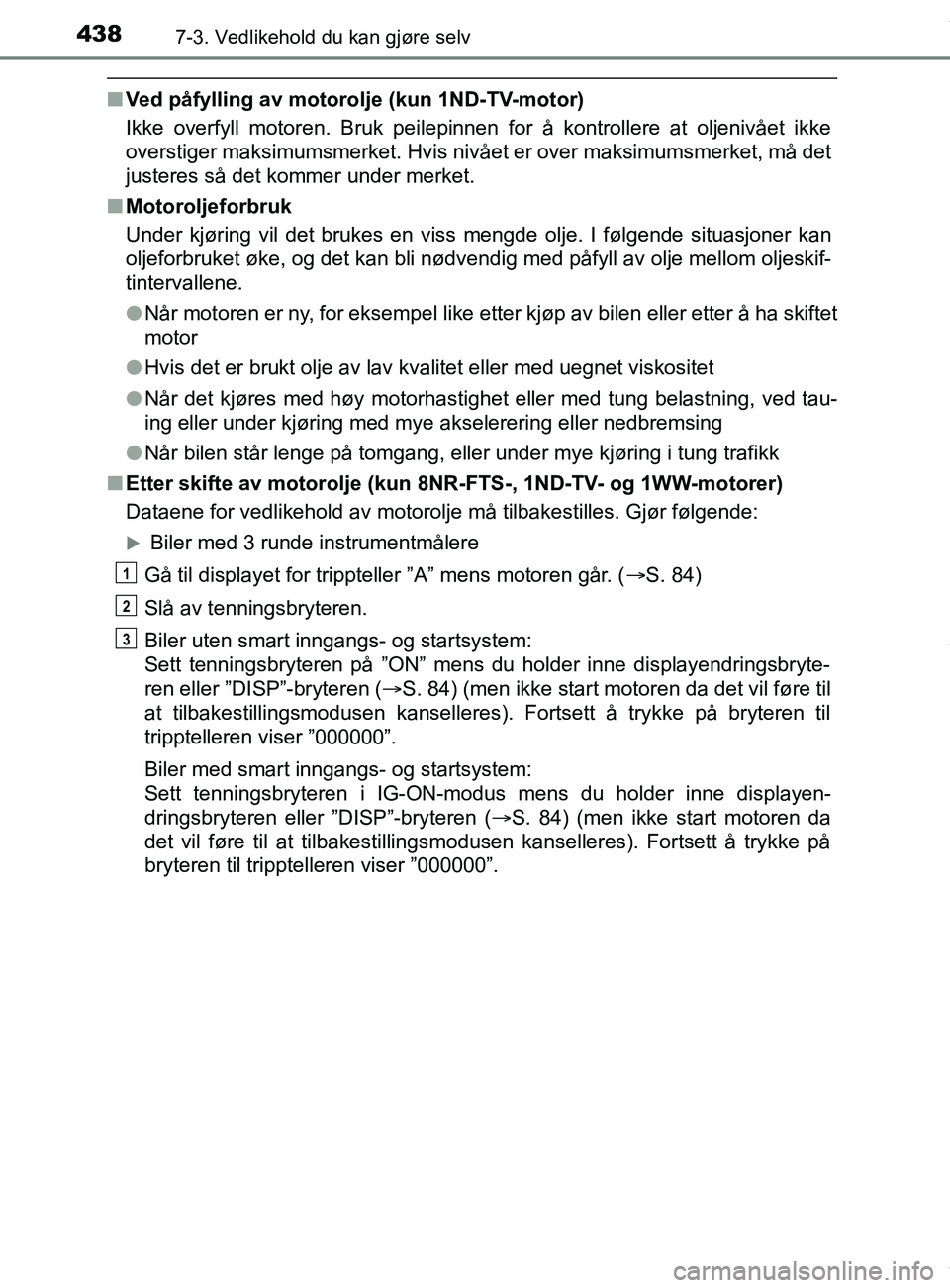

4387-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)
nVed påfylling av motorolje (kun 1ND-TV-motor)
Ikke overfyll motoren. Bruk peilepinnen for å kontrollere at oljenivået ikke
overstiger maksimumsmerket. Hvis nivået er over maksimumsmerket, må det
justeres så det kommer under merket.
n Motoroljeforbruk
Under kjøring vil det brukes en viss mengde olje. I følgende situasjoner kan
oljeforbruket øke, og det kan bli nødvendig med påfyll av olje mellom oljeskif-
tintervallene.
lNår motoren er ny, for eksempel like etter kjøp av bilen eller etter å ha skiftet
motor
l Hvis det er brukt olje av lav kvalitet eller med uegnet viskositet
l Når det kjøres med høy motorhastighet eller med tung belastning, ved tau-
ing eller under kjøring med mye akselerering eller nedbremsing
l Når bilen står lenge på tomgang, eller under mye kjøring i tung trafikk
n Etter skifte av motorolje (kun 8NR-FTS-, 1ND-TV- og 1WW-motorer)
Dataene for vedlikehold av motorolje må tilbakestilles. Gjør følgende:
 Biler med 3 runde instrumentmålere
Gå til displayet for trippteller ”A” mens motoren går. ( S. 84)
Slå av tenningsbryteren.
Biler uten smart inngangs- og startsystem:
Sett tenningsbryteren på ”ON” mens du holder inne displayendringsbryte-
ren eller ”DISP”-bryteren (S. 84) (men ikke start motoren da det vil føre til
at tilbakestillingsmodusen kanselleres). Fortsett å trykke på bryteren til
tripptelleren viser ”000000”.
Biler med smart inngangs- og startsystem:
Sett tenningsbryteren i IG-ON-modus mens du holder inne displayen-
dringsbryteren eller ”DISP”-bryteren ( S. 84) (men ikke start motoren da
det vil føre til at tilbakestillingsmodusen kanselleres). Fortsett å trykke på
bryteren til tripptelleren viser ”000000”.
1
2
3
OM12L13NO.book Page 438 Monday, January 30, 2017 9:39 AM

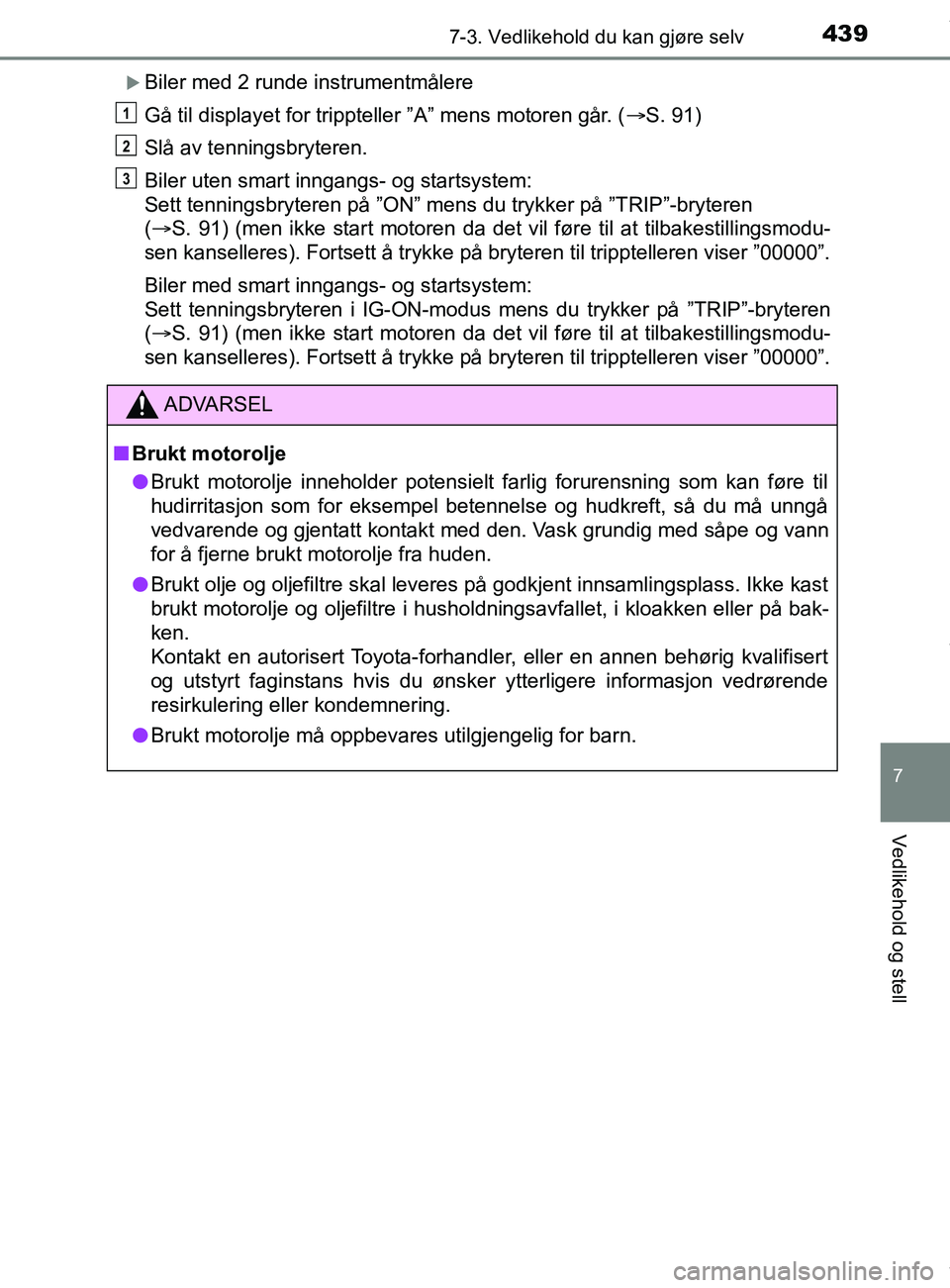

4397-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)
7
Vedlikehold og stell
Biler med 2 runde instrumentmålere
Gå til displayet for trippteller ”A” mens motoren går. (S. 91)
Slå av tenningsbryteren.
Biler uten smart inngangs- og startsystem:
Sett tenningsbryteren på ”ON” mens du trykker på ”TRIP”-bryteren
( S. 91) (men ikke start motoren da det vil føre til at tilbakestillingsmodu-
sen kanselleres). Fortsett å trykke på bryteren til tripptelleren viser ”00000”.
Biler med smart inngangs- og startsystem:
Sett tenningsbryteren i IG-ON-modus mens du trykker på ”TRIP”-bryteren
( S. 91) (men ikke start motoren da det vil føre til at tilbakestillingsmodu-
sen kanselleres). Fortsett å trykke på bryteren til tripptelleren viser ”00000”.
ADVARSEL
n Brukt motorolje
l Brukt motorolje inneholder potensielt farlig forurensning som kan føre til
hudirritasjon som for eksempel betennelse og hudkreft, så du må unngå
vedvarende og gjentatt kontakt med den. Vask grundig med såpe og vann
for å fjerne brukt motorolje fra huden.
l Brukt olje og oljefiltre skal leveres på godkjent innsamlingsplass. I\
kke kast
brukt motorolje og oljefiltre i husholdningsavfallet, i kloakken eller på bak-
ken.
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans hvis du ønsker ytterligere informasjon vedrørende
resirkulering eller kondemnering.
l Brukt motorolje må oppbevares utilgjengelig for barn.
1
2
3
OM12L13NO.book Page 439 Monday, January 30, 2017 9:39 AM
