TOYOTA AURIS TOURING SPORTS 2017 Instruksjoner for bruk (in Norwegian)
Manufacturer: TOYOTA, Model Year: 2017, Model line: AURIS TOURING SPORTS, Model: TOYOTA AURIS TOURING SPORTS 2017Pages: 615, PDF Size: 119.01 MB
Page 441 of 615

4407-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)OBS
n

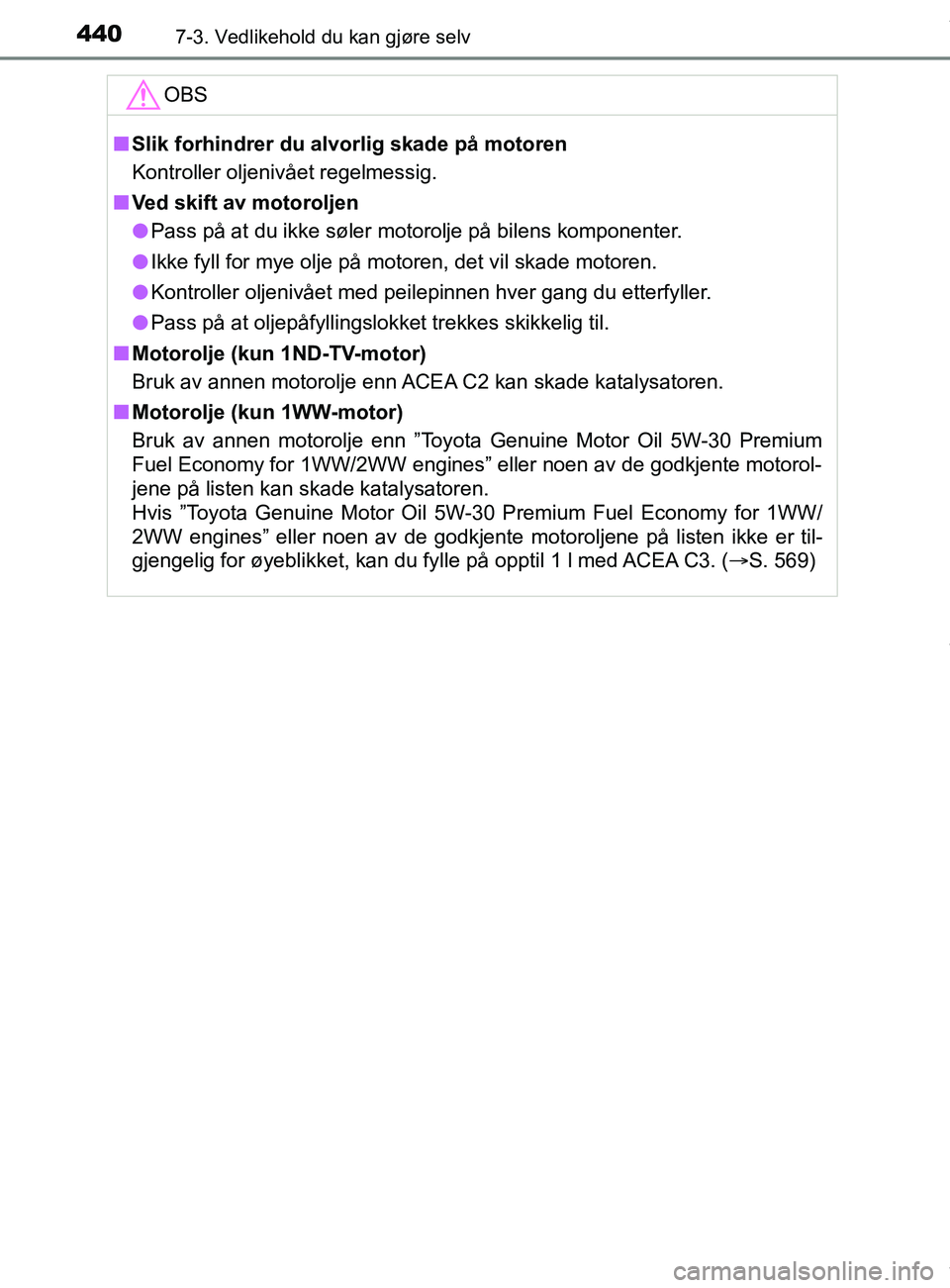

Slik forhindrer du alvorlig skade på motoren
Kontroller oljenivået regelmessig.
n Ved skift av motoroljen
l Pass på at du ikke søler motorolje på bilens komponenter.
l Ikke fyll for mye olje på motoren, det vil skade motoren.
l Kontroller oljenivået med peilepinnen hver gang du etterfyller.
l Pass på at oljepåfyllingslokket trekkes skikkelig til.
n Motorolje (kun 1ND-TV-motor)
Bruk av annen motorolje enn ACEA C2 kan skade katalysatoren.
n Motorolje (kun 1WW-motor)
Bruk av annen motorolje enn ”Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engines” eller noen av de godkjente motorol-
jene på listen kan skade katalysatoren.
Hvis ”Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy for 1WW/
2WW engines” eller noen av de godkjente motoroljene på listen ikke er til-
gjengelig for øyeblikket, kan du fylle på opptil 1 l med ACEA C3. ( S. 569)
OM12L13NO.book Page 440 Monday, January 30, 2017 9:39 AM
Page 442 of 615

4417-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)
7
Vedlikehold og stell

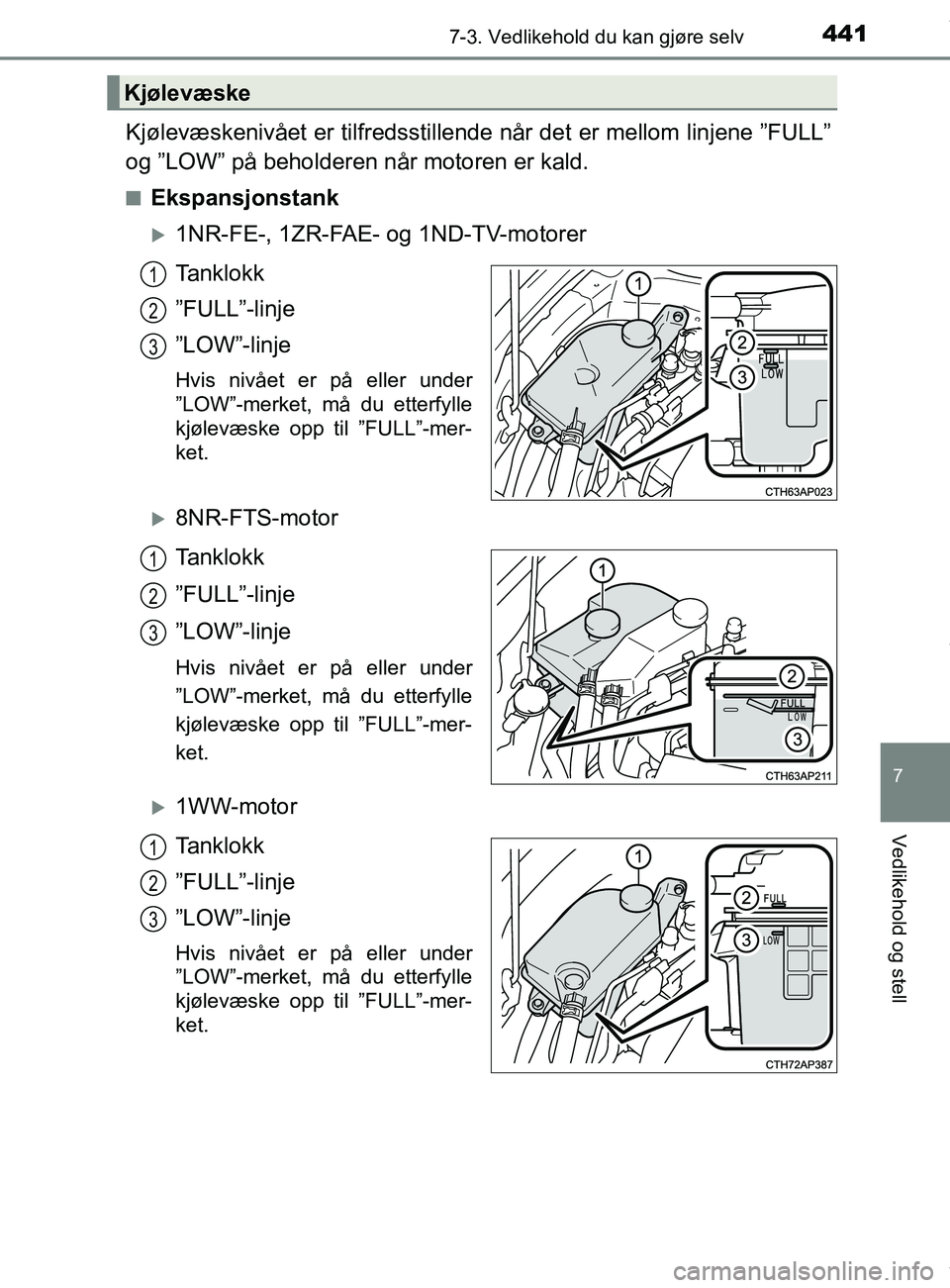

Kjølevæskenivået er tilfredsstillende når det er mellom linjene ”FULL”
og ”LOW” på beholderen når motoren er kald.
nEkspansjonstank
1NR-FE-, 1ZR-FAE- og 1ND-TV-motorer
Tanklokk
”FULL”-linje
”LOW”-linje
Hvis nivået er på eller under
”LOW”-merket, må du etterfylle
kjølevæske opp til ”FULL”-mer-
ket.
8NR-FTS-motor
Tanklokk
”FULL”-linje
”LOW”-linje
Hvis nivået er på eller under
”LOW”-merket, må du etterfylle
kjølevæske opp til ”FULL”-mer-
ket.
1WW-motor
Tanklokk
”FULL”-linje
”LOW”-linje
Hvis nivået er på eller under
”LOW”-merket, må du etterfylle
kjølevæske opp til ”FULL”-mer-
ket.
Kjølevæske
1
2
3
1
2
3
1
2
3
OM12L13NO.book Page 441 Monday, January 30, 2017 9:39 AM
Page 443 of 615

4427-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)n

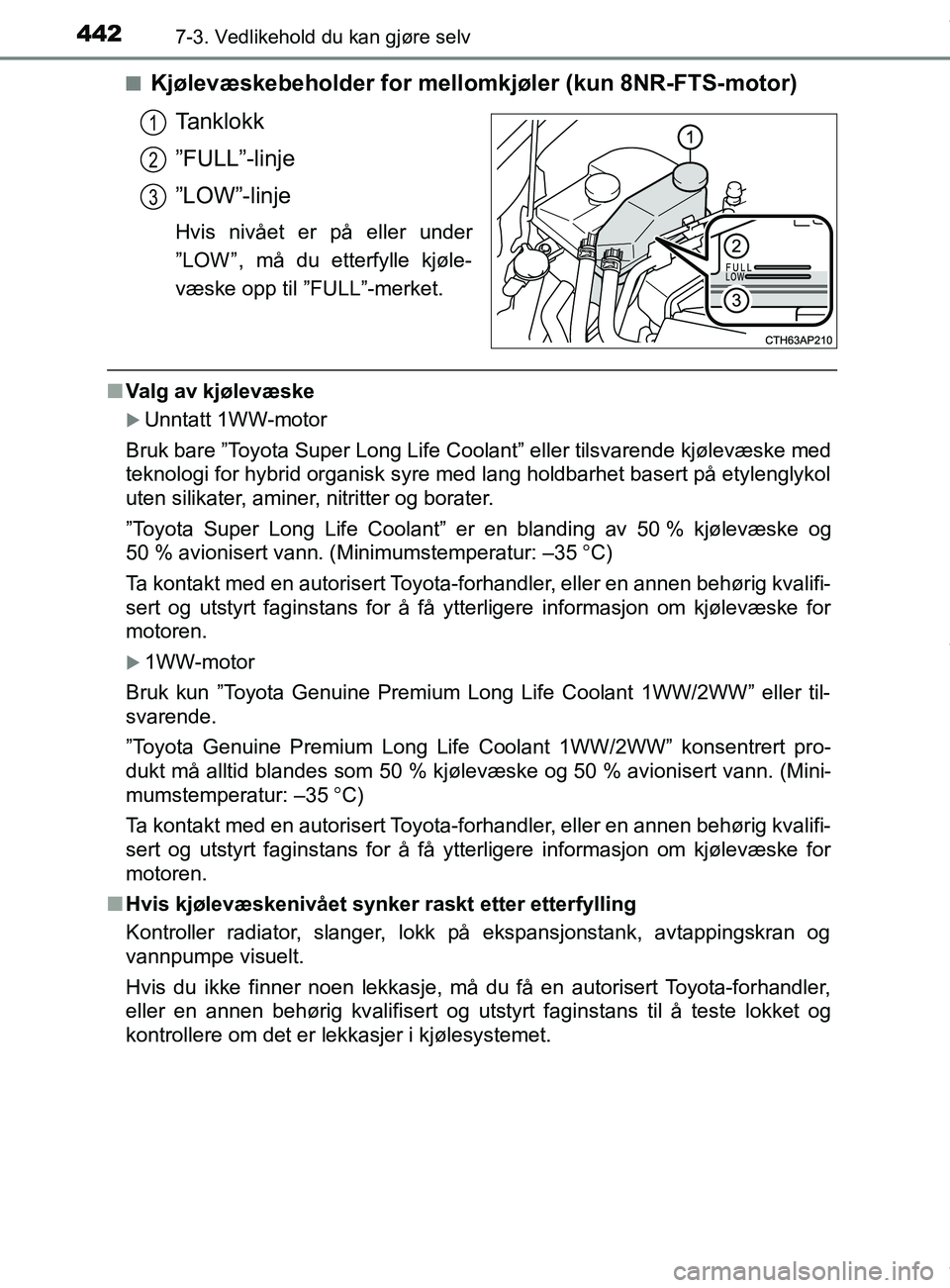

Kjølevæskebeholder for mellomkjøler (kun 8NR-FTS-motor)
Tanklokk
”FULL”-linje
”LOW”-linje
Hvis nivået er på eller under
”LOW” , må du etterfylle kjøle-
væske opp til ”FULL”-merket.
nValg av kjølevæske
Unntatt 1WW-motor
Bruk bare ”Toyota Super Long Life Coolant” eller tilsvarende kjølevæske med
teknologi for hybrid organisk syre med lang holdbarhet basert på etylenglykol
uten silikater, aminer, nitritter og borater.
”Toyota Super Long Life Coolant” er en blanding av 50 % kjølevæske og
50 % avionisert vann. (Minimumstemperatur: –35 C)
Ta kontakt med en autorisert Toyota-forhandler, eller en annen behørig kvalifi-
sert og utstyrt faginstans for å få ytterligere informasjon om kjølevæske for
motoren.
1WW-motor
Bruk kun ”Toyota Genuine Premium Long Life Coolant 1WW/2WW” eller til-
svarende.
”Toyota Genuine Premium Long Life Coolant 1WW/2WW” konsentrert pro-
dukt må alltid blandes som 50 % kjølevæske og 50 % avionisert vann. (Mini-
mumstemperatur: –35 C)
Ta kontakt med en autorisert Toyota-forhandler, eller en annen behørig kvalifi-
sert og utstyrt faginstans for å få ytterligere informasjon om kjølevæske for
motoren.
n Hvis kjølevæskenivået synker raskt etter etterfylling
Kontroller radiator, slanger, lokk på ekspansjonstank, avtappingskran og
vannpumpe visuelt.
Hvis du ikke finner noen lekkasje, må du få en autorisert Toyota-forhandler,
eller en annen behørig kvalifisert og utstyrt faginstans til å teste lokket og
kontrollere om det er lekkasjer i kjølesystemet.
1
2
3
OM12L13NO.book Page 442 Monday, January 30, 2017 9:39 AM
Page 444 of 615

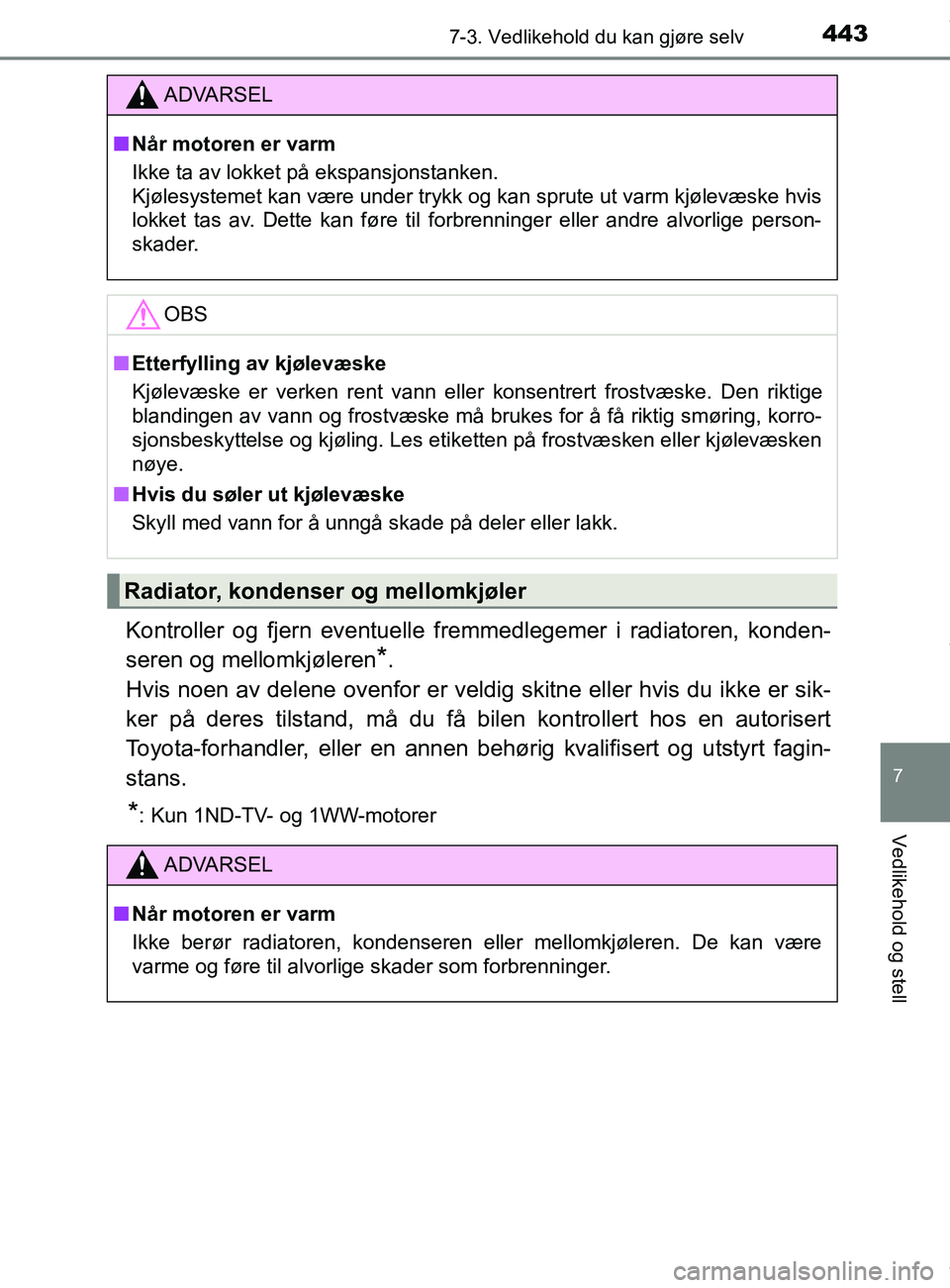

4437-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)
7
Vedlikehold og stell
Kontroller og fjern eventuelle fremmedlegemer i radiatoren, konden-
seren og mellomkjøleren
*.
Hvis noen av delene ovenfor er veldig skitne eller hvis du ikke er sik-
ker på deres tilstand, må du få bilen kontrollert hos en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt fagin-
stans.
*: Kun 1ND-TV- og 1WW-motorer
ADVARSEL
n Når motoren er varm
Ikke ta av lokket på ekspansjonstanken.
Kjølesystemet kan være under trykk og kan sprute ut varm kjølevæske hvis
lokket tas av. Dette kan føre til forbrenninger eller andre alvorlige person-
skader.
OBS
nEtterfylling av kjølevæske
Kjølevæske er verken rent vann eller konsentrert frostvæske. Den riktige
blandingen av vann og frostvæske må brukes for å få riktig smøring, korro-
sjonsbeskyttelse og kjøling. Les etiketten på frostvæsken eller kjølevæsken
nøye.
n Hvis du søler ut kjølevæske
Skyll med vann for å unngå skade på deler eller lakk.
Radiator, kondenser og mellomkjøler
ADVARSEL
n Når motoren er varm
Ikke berør radiatoren, kondenseren eller mellomkjøleren. De kan være
varme og føre til alvorlige skader som forbrenninger.
OM12L13NO.book Page 443 Monday, January 30, 2017 9:39 AM
Page 445 of 615

4447-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)

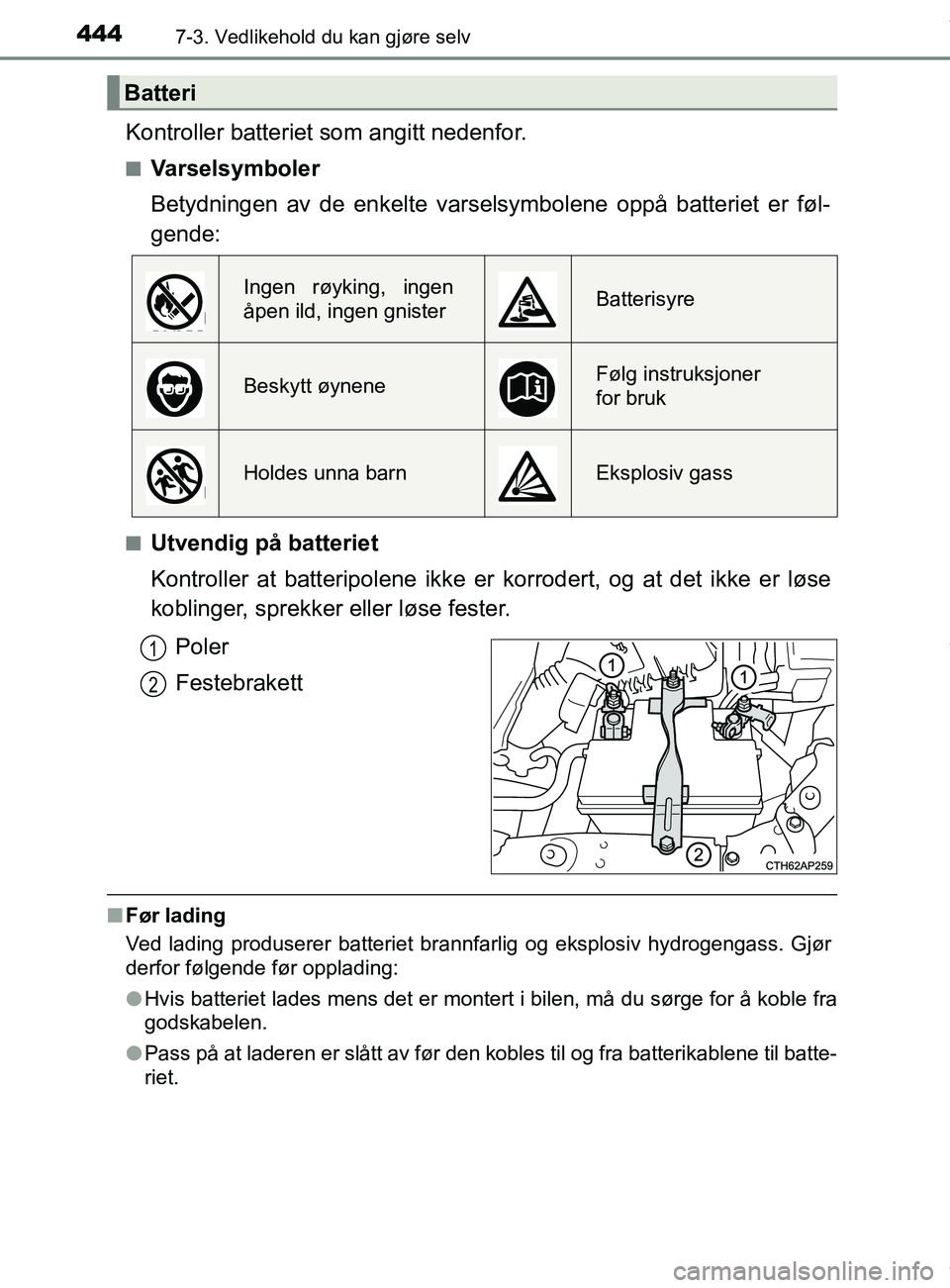

Kontroller batteriet som angitt nedenfor.
nVarselsymboler
Betydningen av de enkelte varselsymbolene oppå batteriet er føl-
gende:
nUtvendig på batteriet
Kontroller at batteripolene ikke er korrodert, og at det ikke er løse
koblinger, sprekker eller løse fester.Poler
Festebrakett
nFør lading
Ved lading produserer batteriet brannfarlig og eksplosiv hydrogengass. Gjør
derfor følgende før opplading:
lHvis batteriet lades mens det er montert i bilen, må du sørge for å koble fra
godskabelen.
l Pass på at laderen er slått av før den kobles til og fra batterikablene til batte-
riet.
Batteri
Ingen røyking, ingen
åpen ild, ingen gnisterBatterisyre
Beskytt øyneneFølg instruksjoner
for bruk
Holdes unna barnEksplosiv gass
1
2
OM12L13NO.book Page 444 Monday, January 30, 2017 9:39 AM
Page 446 of 615

4457-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)
7
Vedlikehold og stell

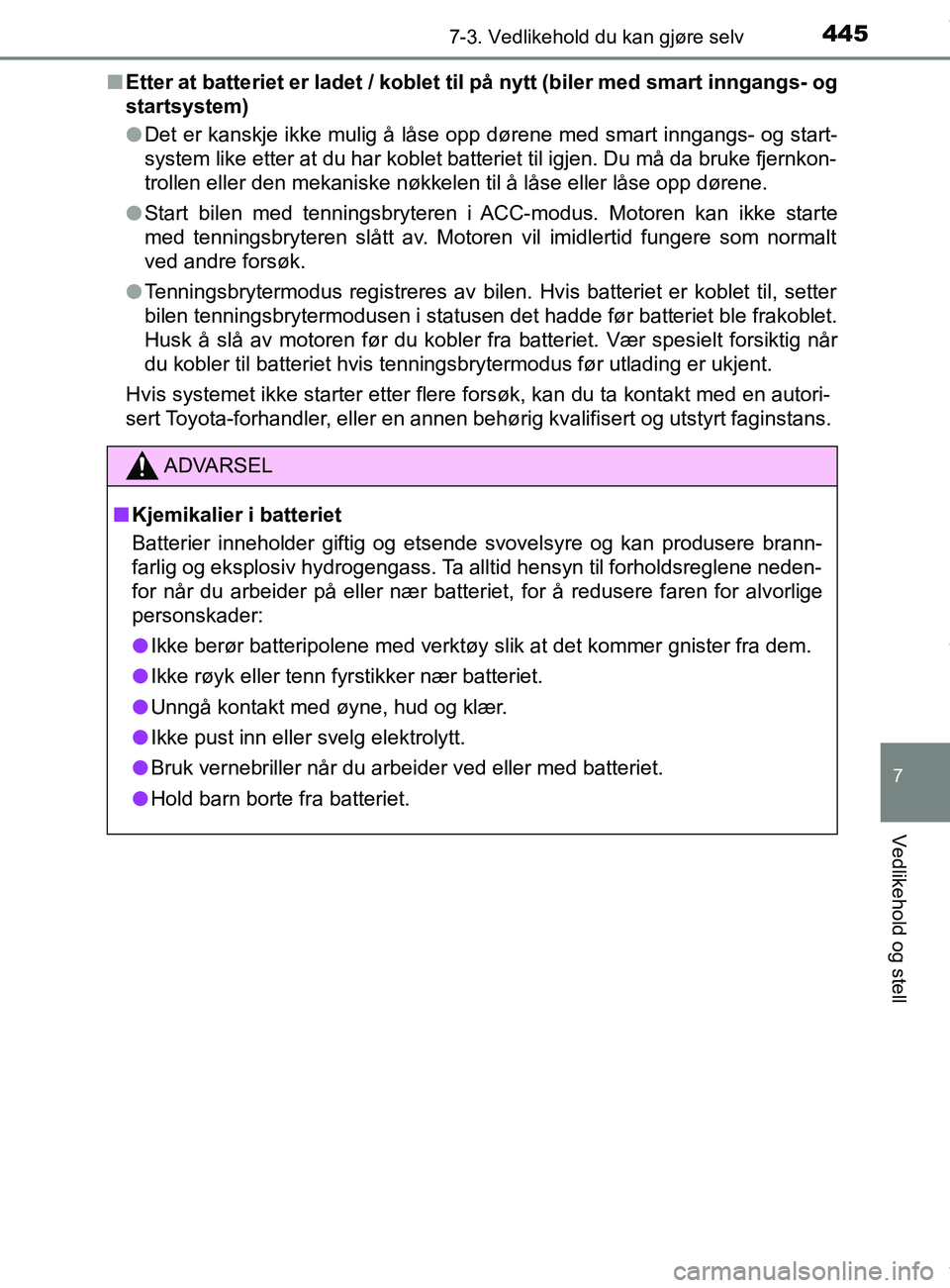

nEtter at batteriet er ladet / koblet til på nytt (biler med smart inngangs- og
startsystem)
lDet er kanskje ikke mulig å låse opp dørene med smart inngangs- og start-
system like etter at du har koblet batteriet til igjen. Du må da bruke fjernkon-
trollen eller den mekaniske nøkkelen til å låse eller låse o\
pp dørene.
l Start bilen med tenningsbryteren i ACC-modus. Motoren kan ikke starte
med tenningsbryteren slått av. Motoren vil imidlertid fungere som normalt
ved andre forsøk.
l Tenningsbrytermodus registreres av bilen. Hvis batteriet er koblet til, setter
bilen tenningsbrytermodusen i statusen det hadde før batteriet ble frakoblet.
Husk å slå av motoren før du kobler fra batteriet. Vær spesielt forsiktig når
du kobler til batteriet hvis tenningsbrytermodus før utlading er ukjent.
Hvis systemet ikke starter etter flere forsøk, kan du ta kontakt med en autori-
sert Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
ADVARSEL
n Kjemikalier i batteriet
Batterier inneholder giftig og etsende svovelsyre og kan produsere brann-
farlig og eksplosiv hydrogengass. Ta alltid hensyn til forholdsreglene neden-
for når du arbeider på eller nær batteriet, for å redusere faren for alvorlige
personskader:
l Ikke berør batteripolene med verktøy slik at det kommer gnister fra dem.
l Ikke røyk eller tenn fyrstikker nær batteriet.
l Unngå kontakt med øyne, hud og klær.
l Ikke pust inn eller svelg elektrolytt.
l Bruk vernebriller når du arbeider ved eller med batteriet.
l Hold barn borte fra batteriet.
OM12L13NO.book Page 445 Monday, January 30, 2017 9:39 AM
Page 447 of 615

4467-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)
ADVARSEL

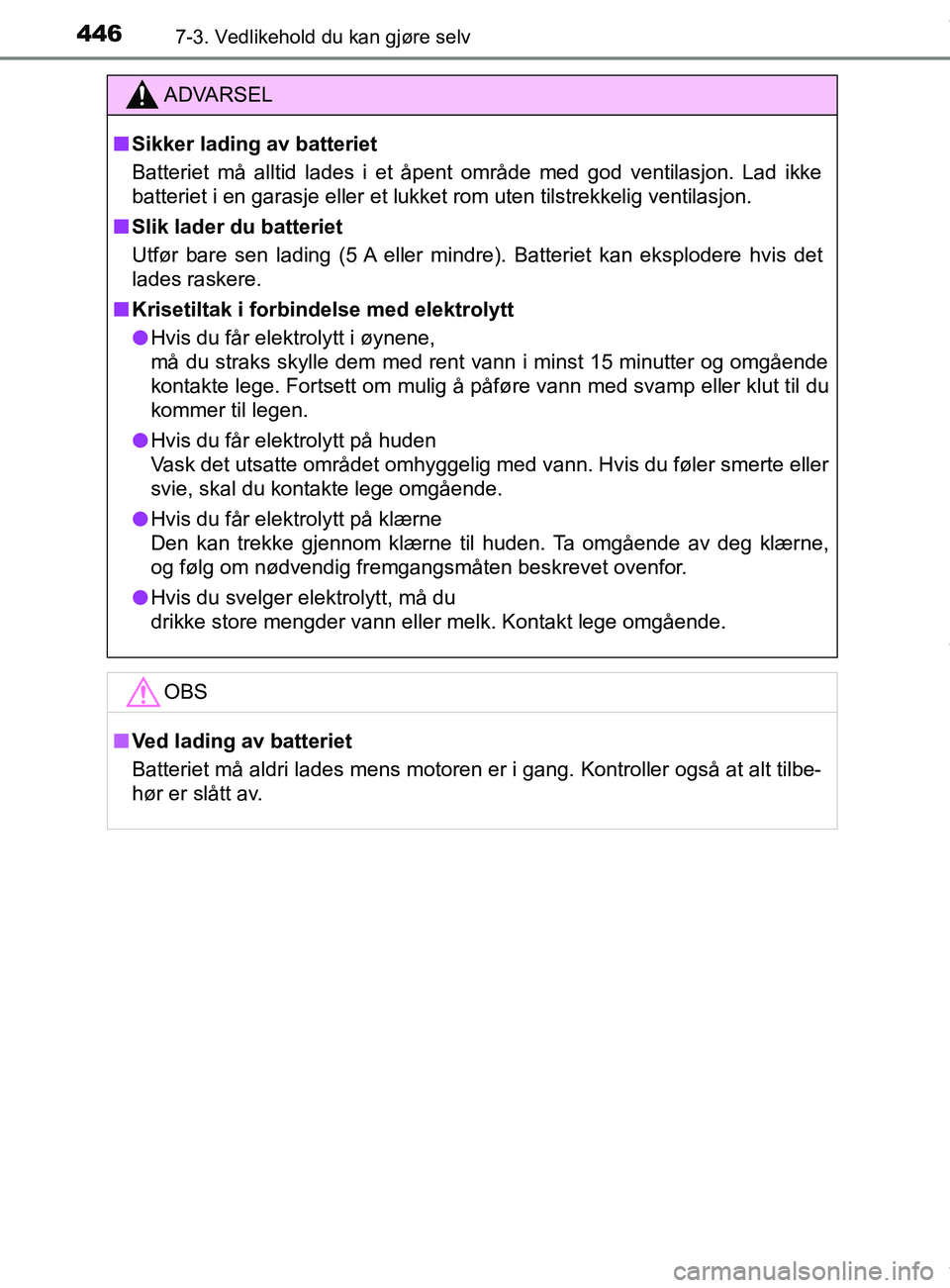

n Sikker lading av batteriet
Batteriet må alltid lades i et åpent område med god ventilasjon. Lad ikke
batteriet i en garasje eller et lukket rom uten tilstrekkelig ventilasjon.
n Slik lader du batteriet
Utfør bare sen lading (5 A eller mindre). Batteriet kan eksplodere hvis det
lades raskere.
n Krisetiltak i forbindelse med elektrolytt
l Hvis du får elektrolytt i øynene,
må du straks skylle dem med rent vann i minst 15 minutter og omgående
kontakte lege. Fortsett om mulig å påføre vann med svamp eller klut til du
kommer til legen.
l Hvis du får elektrolytt på huden
Vask det utsatte området omhyggelig med vann. Hvis du føler smerte eller
svie, skal du kontakte lege omgående.
l Hvis du får elektrolytt på klærne
Den kan trekke gjennom klærne til huden. Ta omgående av deg klærne,
og følg om nødvendig fremgangsmåten beskrevet ovenfor.
l Hvis du svelger elektrolytt, må du
drikke store mengder vann eller melk. Kontakt lege omgående.
OBS
n Ved lading av batteriet
Batteriet må aldri lades mens motoren er i gang. Kontroller også at alt tilbe-
hør er slått av.
OM12L13NO.book Page 446 Monday, January 30, 2017 9:39 AM
Page 448 of 615

4477-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)
7
Vedlikehold og stell

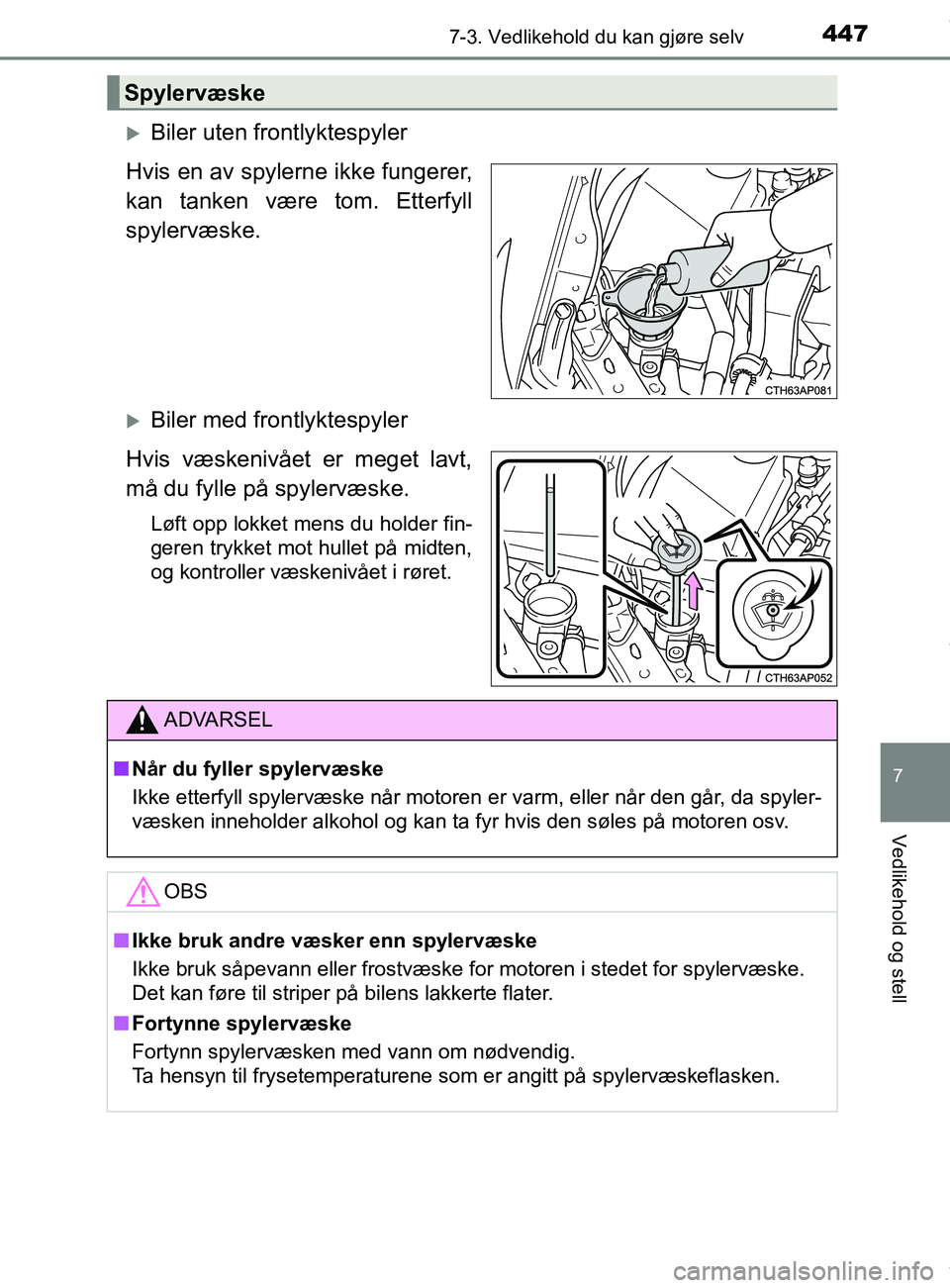

Biler uten frontlyktespyler
Hvis en av spylerne ikke fungerer,
kan tanken være tom. Etterfyll
spylervæske.
Biler med frontlyktespyler
Hvis væskenivået er meget lavt,
må du fylle på spylervæske.
Løft opp lokket mens du holder fin-
geren trykket mot hullet på midten,
og kontroller væskenivået i røret.
Spylervæske
ADVARSEL
n Når du fyller spylervæske
Ikke etterfyll spylervæske når motoren er varm, eller når den går, da spyler-
væsken inneholder alkohol og kan ta fyr hvis den søles på motoren osv.
OBS
nIkke bruk andre væsker enn spylervæske
Ikke bruk såpevann eller frostvæske for motoren i stedet for spylervæske.
Det kan føre til striper på bilens lakkerte flater.
n Fortynne spylervæske
Fortynn spylervæsken med vann om nødvendig.
Ta hensyn til frysetemperaturene som er angitt på spylervæskeflasken.
OM12L13NO.book Page 447 Monday, January 30, 2017 9:39 AM
Page 449 of 615

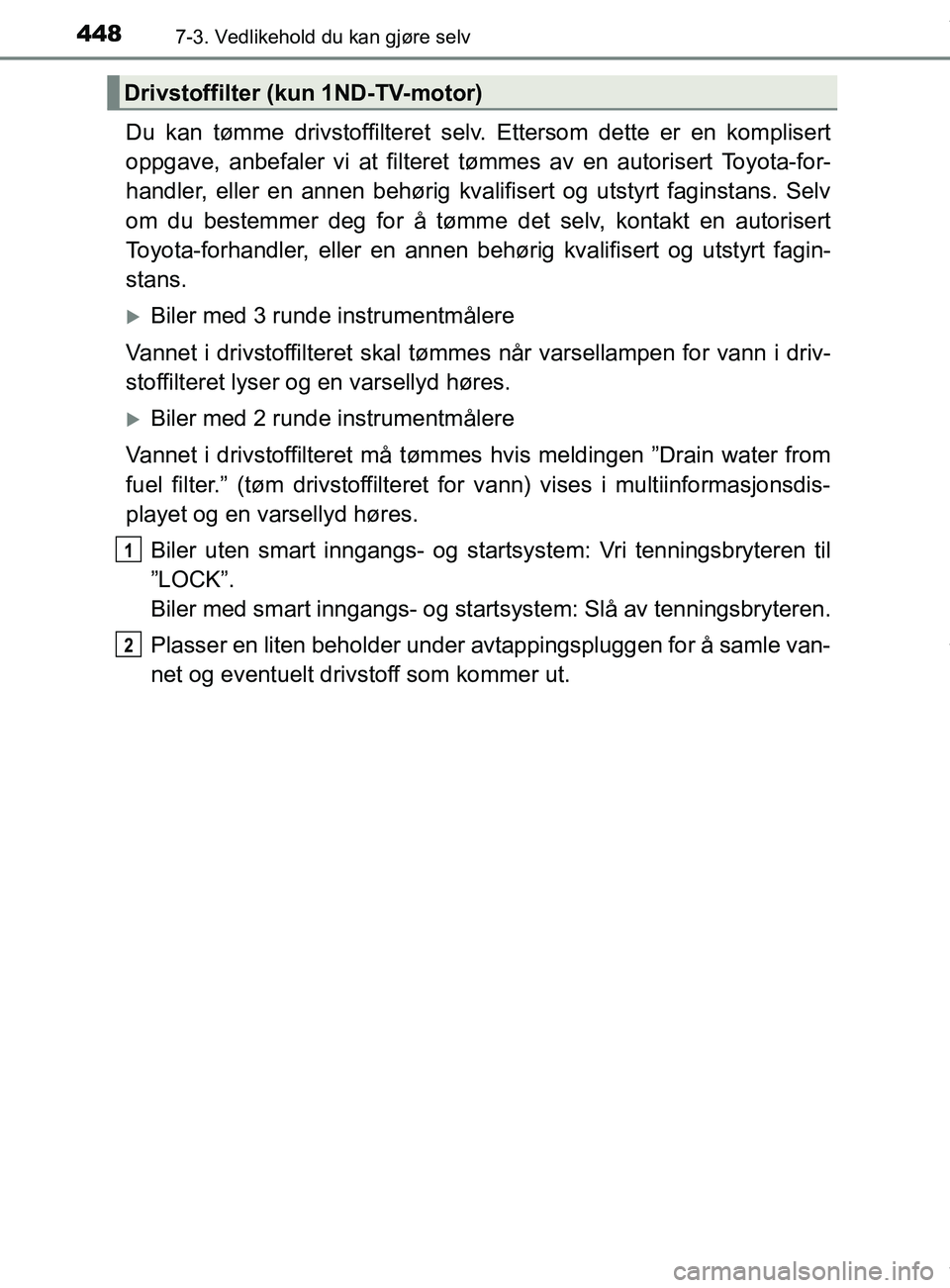

4487-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)
Du kan tømme drivstoffilteret selv. Ettersom dette er en komplisert
oppgave, anbefaler vi at filteret tømmes av en autorisert Toyota-for-
handler, eller en annen behørig kvalif isert og utstyrt faginstans. Selv
om du bestemmer deg for å tømme det selv, kontakt en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt fagin-
stans.
Biler med 3 runde instrumentmålere
Vannet i drivstoffilteret skal tømmes når varsellampen for vann i driv-
stoffilteret lyser og en varsellyd høres.
Biler med 2 runde instrumentmålere
Vannet i drivstoffilteret må tømmes hvis meldingen ”Drain water from
fuel filter.” (tøm drivstoffilteret for vann) vises i multiinformasjonsdis-
playet og en varsellyd høres. Biler uten smart inngangs- og startsystem: Vri tenningsbryteren til
”LOCK”.
Biler med smart inngangs- og starts ystem: Slå av tenningsbryteren.
Plasser en liten beholder under av tappingspluggen for å samle van-
net og eventuelt drivstoff som kommer ut.
Drivstoffilter (kun 1ND-TV-motor)
1
2
OM12L13NO.book Page 448 Monday, January 30, 2017 9:39 AM
Page 450 of 615

4497-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)
7
Vedlikehold og stell

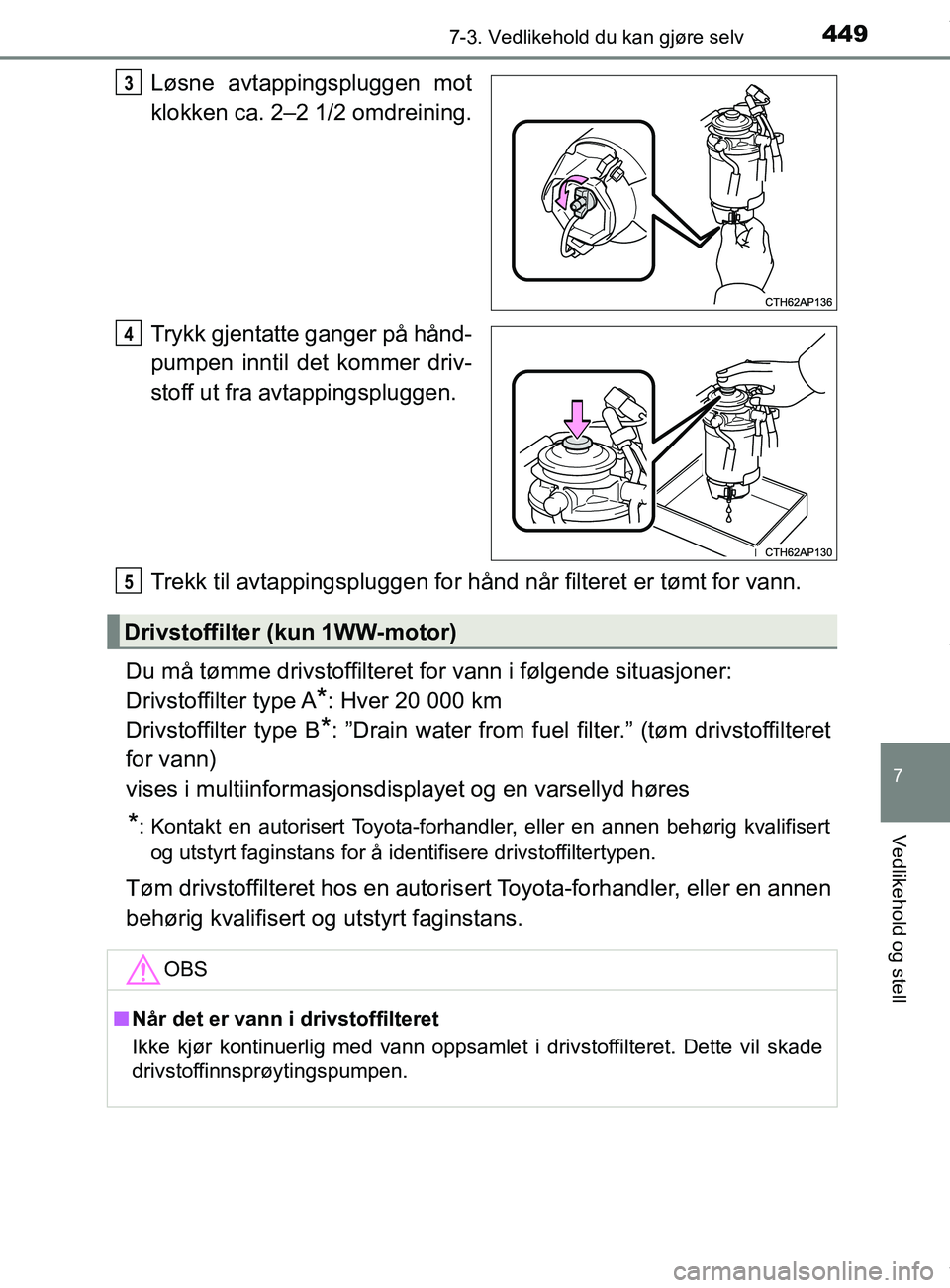

Løsne avtappingspluggen mot
klokken ca. 2–2 1/2 omdreining.
Trykk gjentatte ganger på hånd-
pumpen inntil det kommer driv-
stoff ut fra avtappingspluggen.
Trekk til avtappingspluggen for hånd når filteret er tømt for vann.
Du må tømme drivstoffilteret for vann i følgende situasjoner:
Drivstoffilter type A
*: Hver 20 000 km
Drivstoffilter type B
*: ”Drain water from fuel filter.” (tøm drivstoffilteret
for vann)
vises i multiinformas jonsdisplayet og en varsellyd høres
*: Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans for å identifisere drivstoffiltertypen.
Tøm drivstoffilteret hos en autorisert Toyota-forhandler, eller en annen
behørig kvalifisert og utstyrt faginstans.
3
4
Drivstoffilter (kun 1WW-motor)
OBS
nNår det er vann i drivstoffilteret
Ikke kjør kontinuerlig med vann oppsamlet i drivstoffilteret. Dette vil skade
drivstoffinnsprøytingspumpen.
5
OM12L13NO.book Page 449 Monday, January 30, 2017 9:39 AM
