TOYOTA AURIS TOURING SPORTS 2017 Instruksjoner for bruk (in Norwegian)

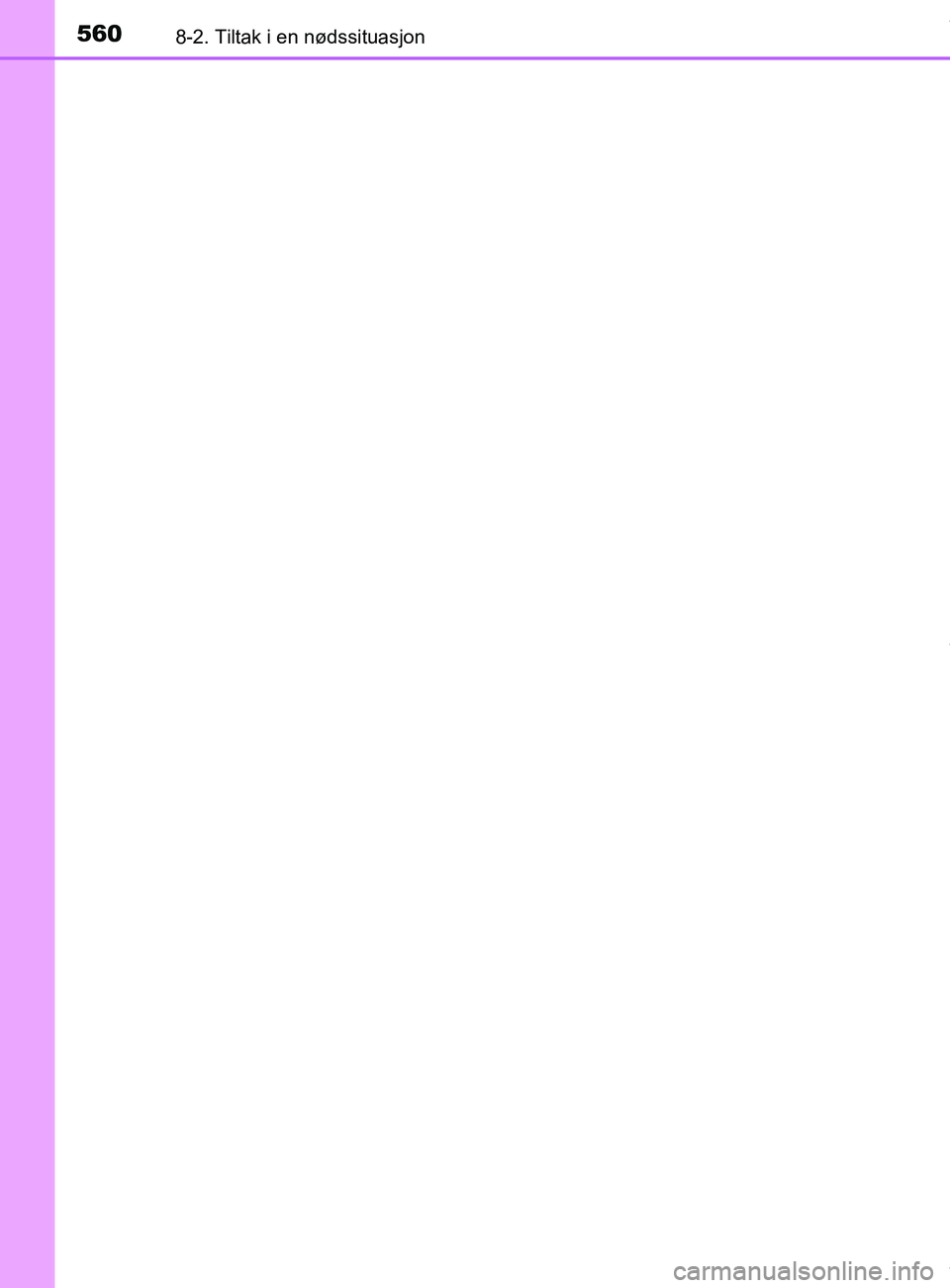

5608-2. Tiltak i en nødssituasjon
AURIS Touring Sports (OM12L13NO)
OM12L13NO.book Page 560 Monday, January 30, 2017 9:39 AM

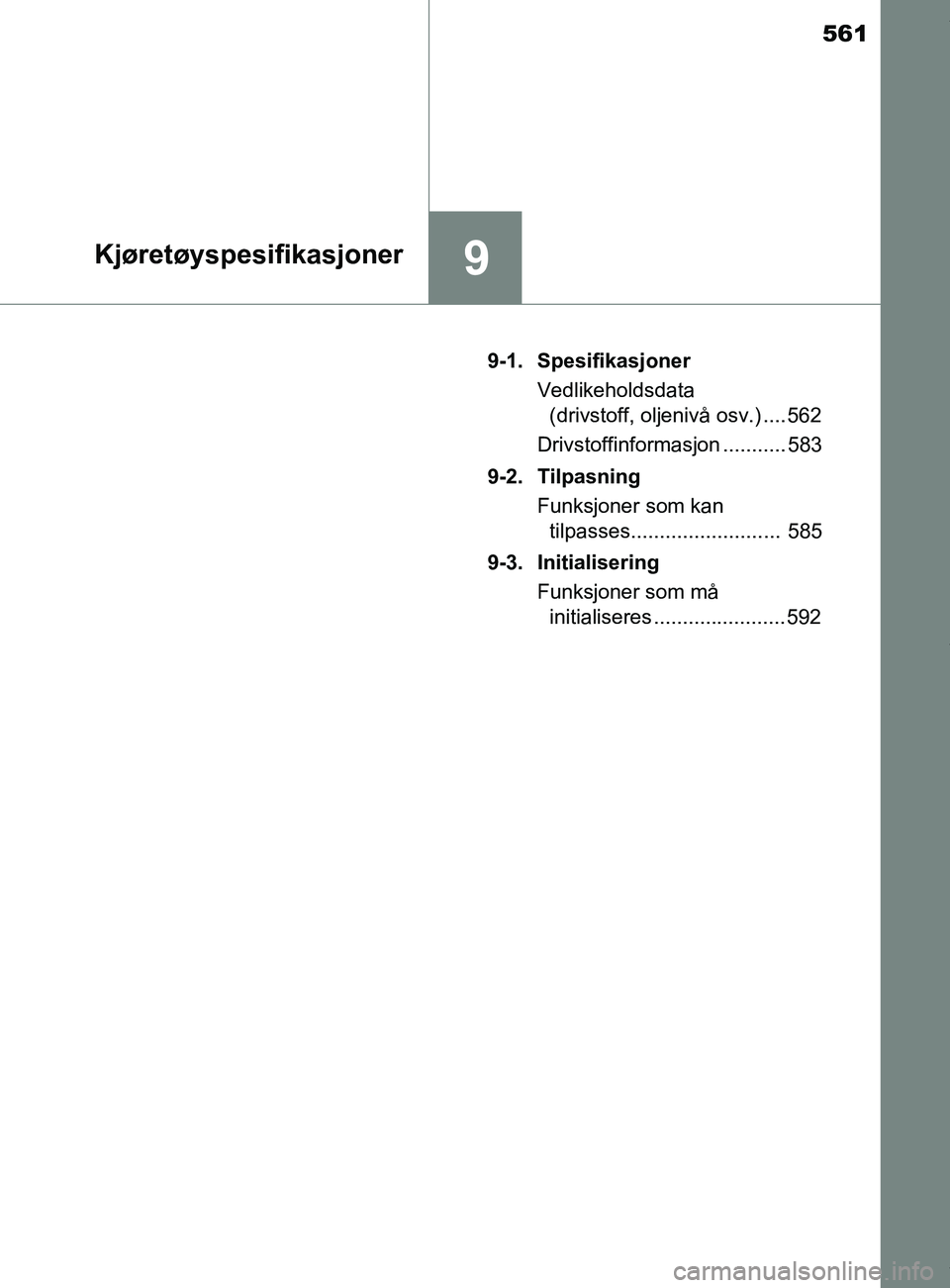

561
9Kjøretøyspesifikasjoner
AURIS Touring Sports (OM12L13NO)9-1. Spesifikasjoner
Vedlikeholdsdata (drivstoff, oljenivå osv.) .... 562
Drivstoffinformasjon ........... 583
9-2. Tilpasning Funksjoner som kan tilpasses.......................... 585
9-3. Initialisering Funksjoner som må initialiseres ....................... 592
OM12L13NO.book Page 561 Monday, January 30, 2017 9:39 AM

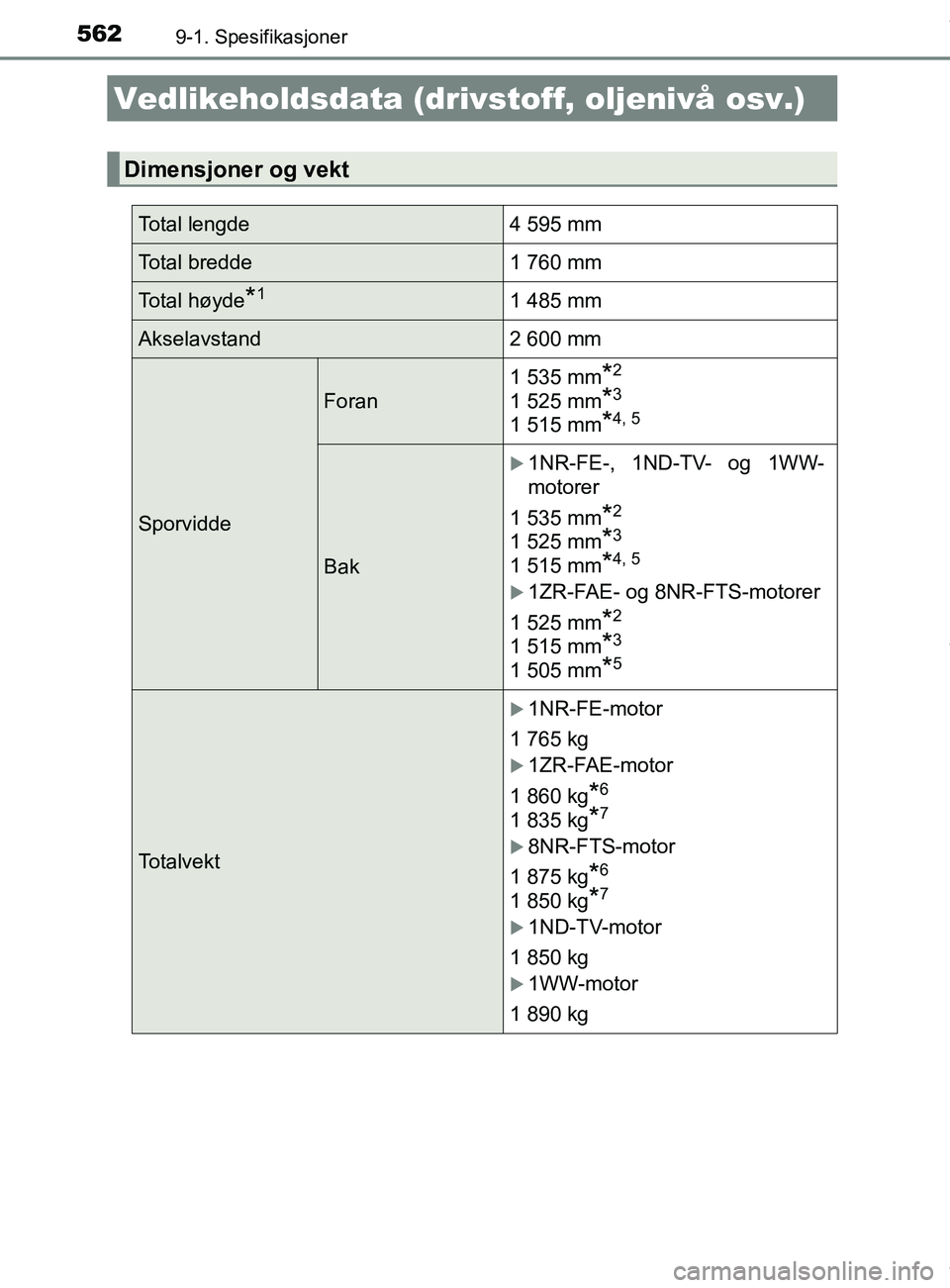

562
AURIS Touring Sports (OM12L13NO)
9-1. Spesifikasjoner
Vedlikeholdsdata (drivstoff, oljenivå osv.)
Dimensjoner og vekt
Total lengde 4 595 mm
Total bredde 1 760 mm
Total høyde*11 485 mm
Akselavstand2 600 mm
Sporvidde
Foran1 535 mm
*2
1 525 mm*3
1 515 mm*4, 5
Bak
1NR-FE-, 1ND-TV- og 1WW-
motorer
1 535 mm
*2
1 525 mm*3
1 515 mm*4, 5
1ZR-FAE- og 8NR-FTS-motorer
1 525 mm
*2
1 515 mm*3
1 505 mm*5
Totalvekt
1NR-FE-motor
1 765 kg
1ZR-FAE-motor
1 860 kg
*6
1 835 kg*7
8NR-FTS-motor
1 875 kg
*6
1 850 kg*7
1ND-TV-motor
1 850 kg
1WW-motor
1 890 kg
OM12L13NO.book Page 562 Monday, January 30, 2017 9:39 AM

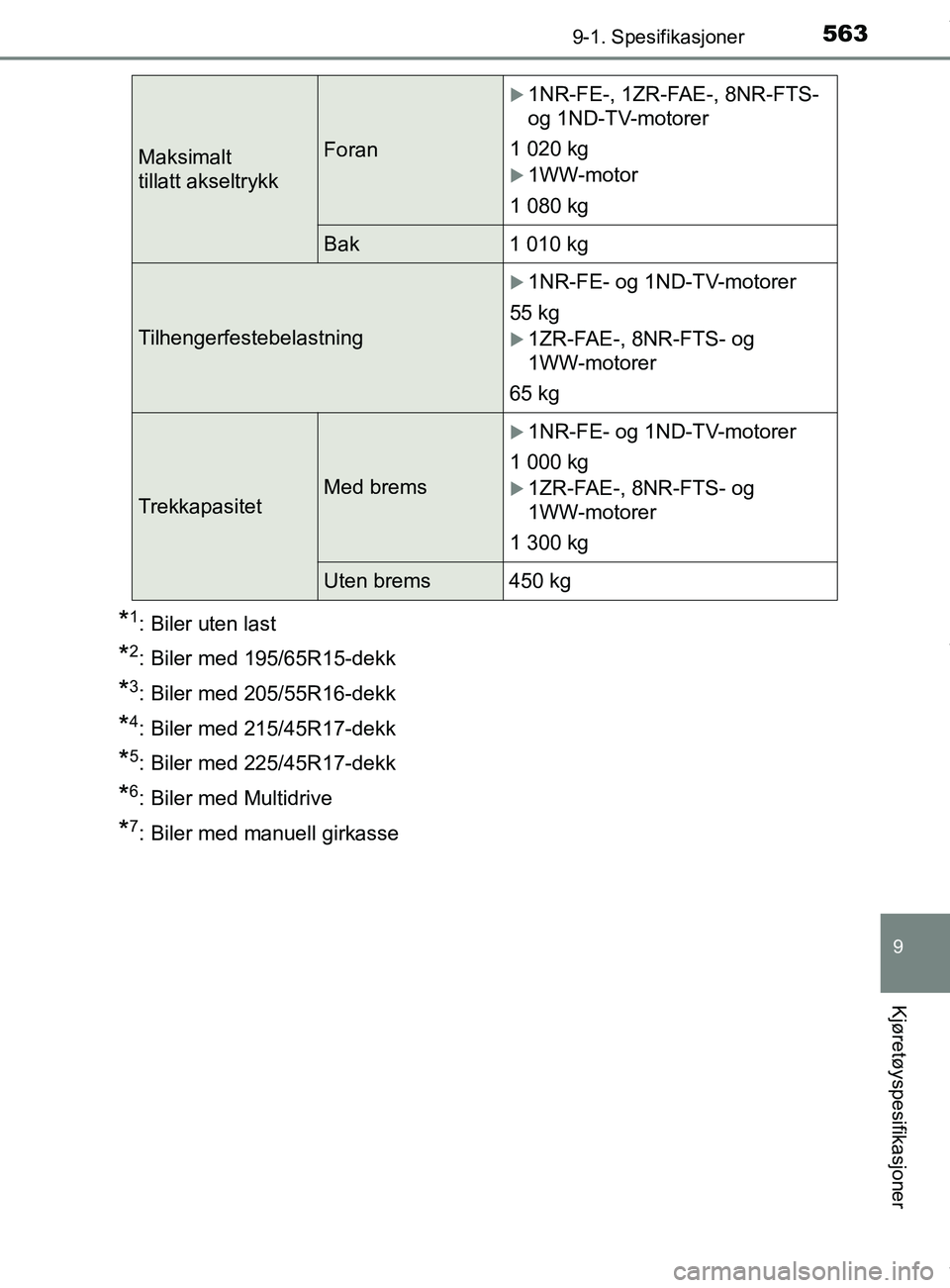

5639-1. Spesifikasjoner
AURIS Touring Sports (OM12L13NO)
9
Kjøretøyspesifikasjoner
*1: Biler uten last
*2: Biler med 195/65R15-dekk
*3: Biler med 205/55R16-dekk
*4: Biler med 215/45R17-dekk
*5: Biler med 225/45R17-dekk
*6: Biler med Multidrive
*7: Biler med manuell girkasse
Maksimalt
tillatt akseltrykkForan
1NR-FE-, 1ZR-FAE-, 8NR-FTS-
og 1ND-TV-motorer
1 020 kg
1WW-motor
1 080 kg
Bak 1 010 kg
Tilhengerfestebelastning
1NR-FE- og 1ND-TV-motorer
55 kg
1ZR-FAE-, 8NR-FTS- og
1WW-motorer
65 kg
TrekkapasitetMed brems
1NR-FE- og 1ND-TV-motorer
1 000 kg
1ZR-FAE-, 8NR-FTS- og
1WW-motorer
1 300 kg
Uten brems 450 kg
OM12L13NO.book Page 563 Monday, January 30, 2017 9:39 AM

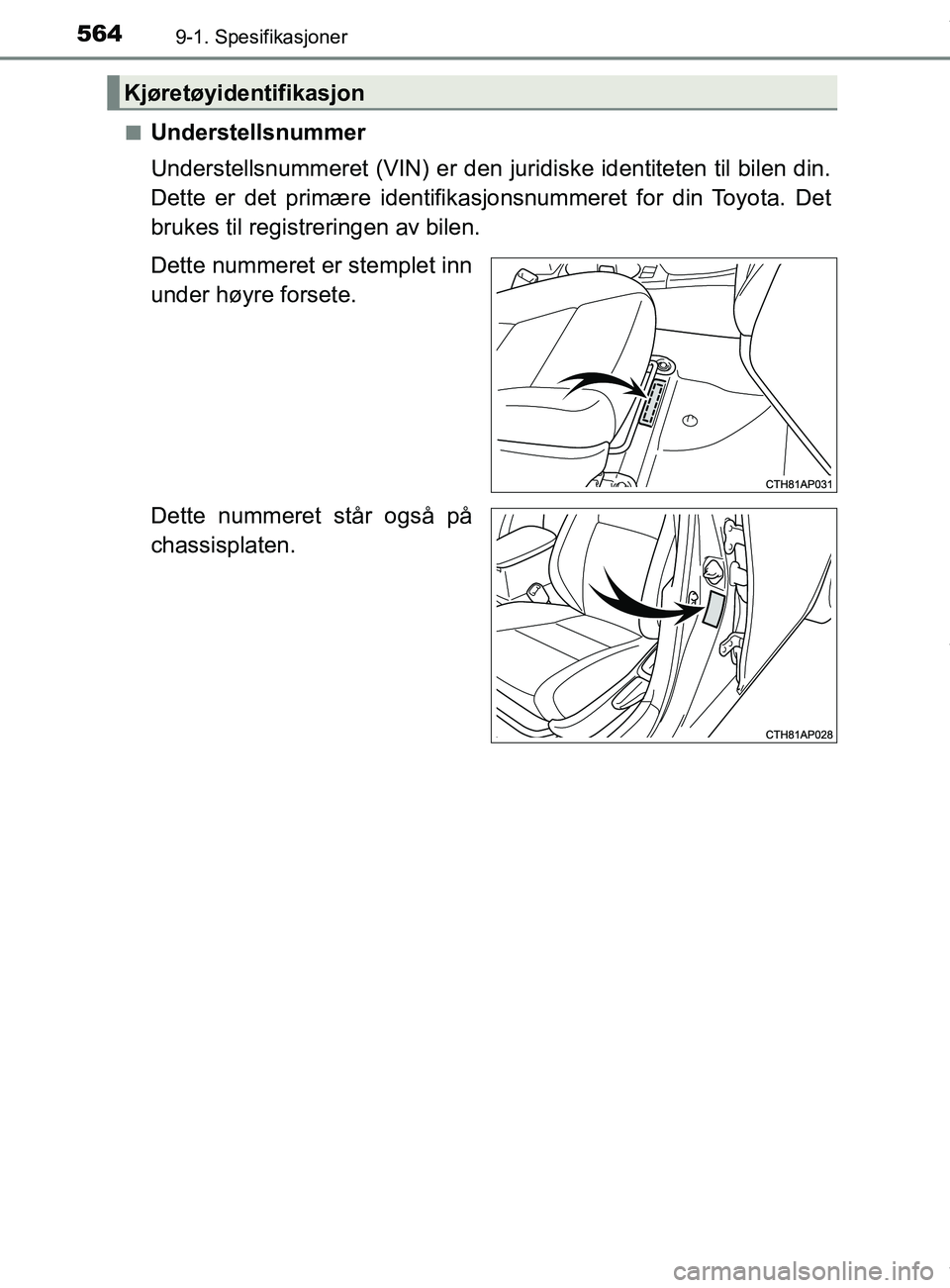

5649-1. Spesifikasjoner
AURIS Touring Sports (OM12L13NO)n
Understellsnummer
Understellsnummeret (VIN) er den juridiske identiteten til bilen din.
Dette er det primære identifikasjonsnummeret for din Toyota. Det
brukes til registreringen av bilen.
Dette nummeret er stemplet inn
under høyre forsete.
Dette nummeret står også på
chassisplaten.
Kjøretøyidentifikasjon
OM12L13NO.book Page 564 Monday, January 30, 2017 9:39 AM

5659-1. Spesifikasjoner
AURIS Touring Sports (OM12L13NO)
9
Kjøretøyspesifikasjoner

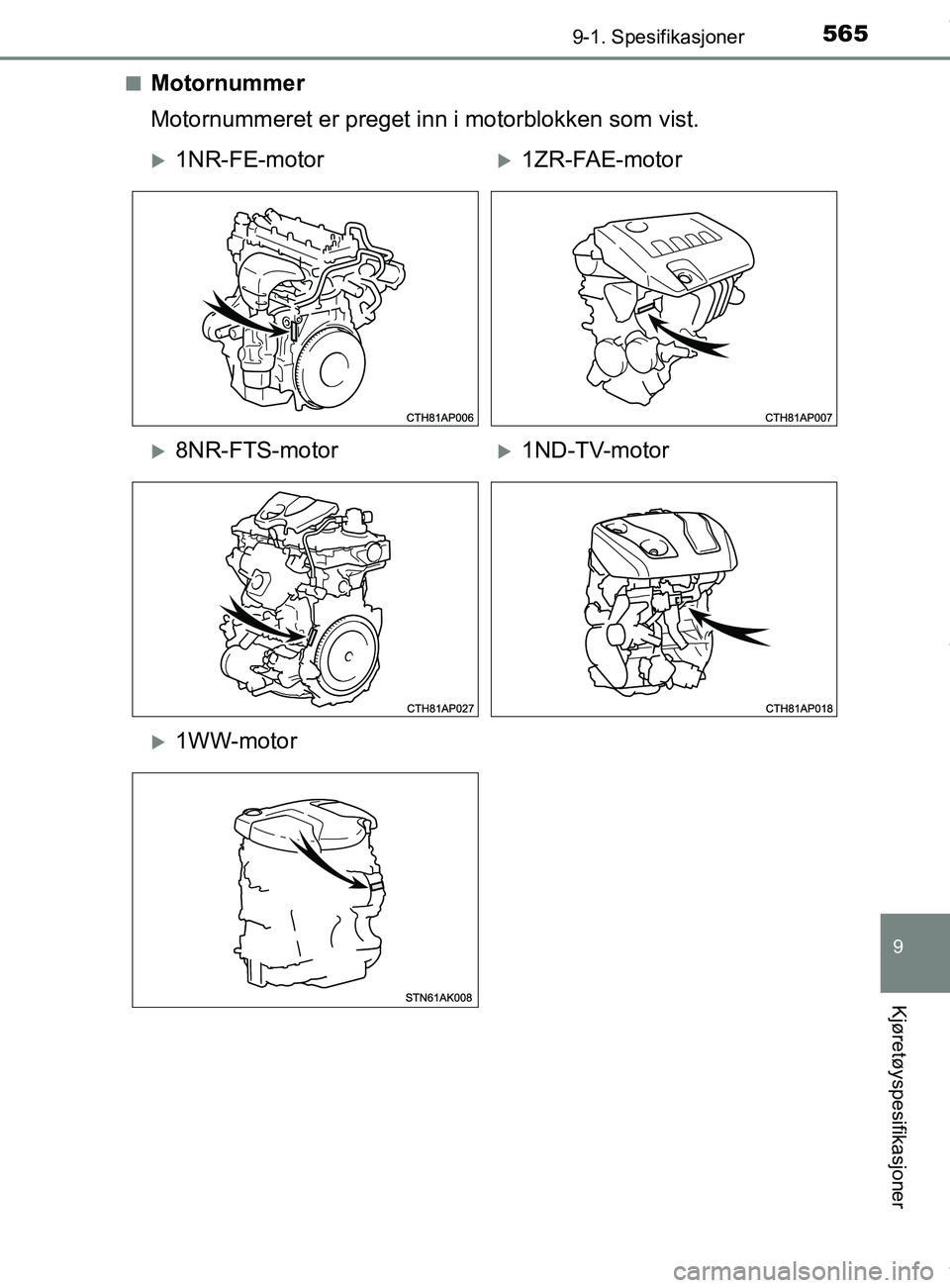

nMotornummer
Motornummeret er preget inn i motorblokken som vist.
1NR-FE-motor1ZR-FAE-motor
8NR-FTS-motor1ND-TV-motor
1WW-motor
OM12L13NO.book Page 565 Monday, January 30, 2017 9:39 AM

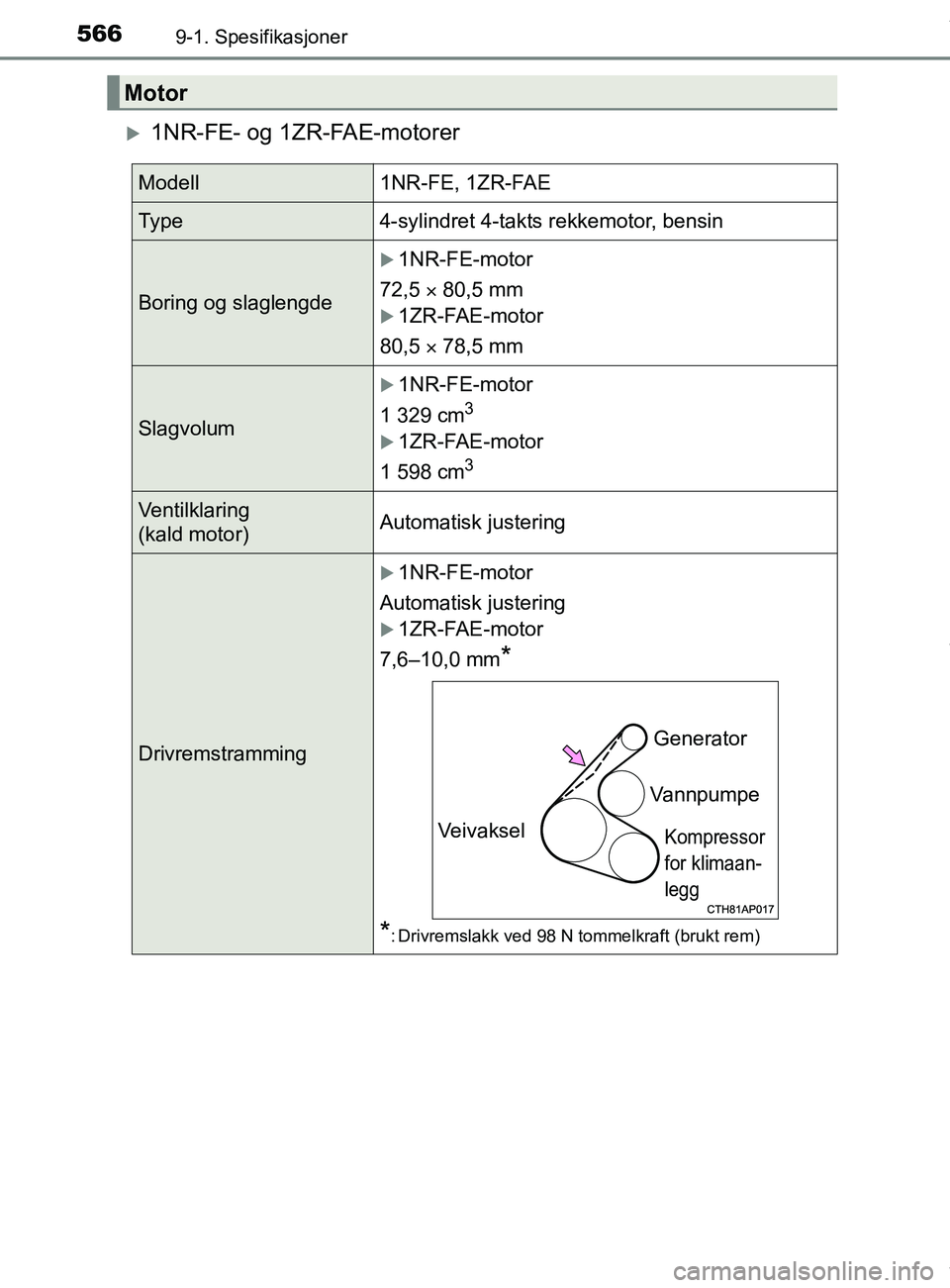

5669-1. Spesifikasjoner
AURIS Touring Sports (OM12L13NO)
1NR-FE- og 1ZR-FAE-motorer
Motor
Modell1NR-FE, 1ZR-FAE
Ty p e4-sylindret 4-takts rekkemotor, bensin
Boring og slaglengde
1NR-FE-motor
72,5  80,5 mm
1ZR-FAE-motor
80,5  78,5 mm
Slagvolum
1NR-FE-motor
1 329 cm
3
1ZR-FAE-motor
1 598 cm
3
Ventilklaring
(kald motor)Automatisk justering
Drivremstramming
1NR-FE-motor
Automatisk justering
1ZR-FAE-motor
7,6–10,0 mm
*
*
: Drivremslakk ved 98 N tommelkraft (brukt rem)
Generator
Vannpumpe
Kompressor
for klimaan-
leggVeivaksel
OM12L13NO.book Page 566 Monday, January 30, 2017 9:39 AM

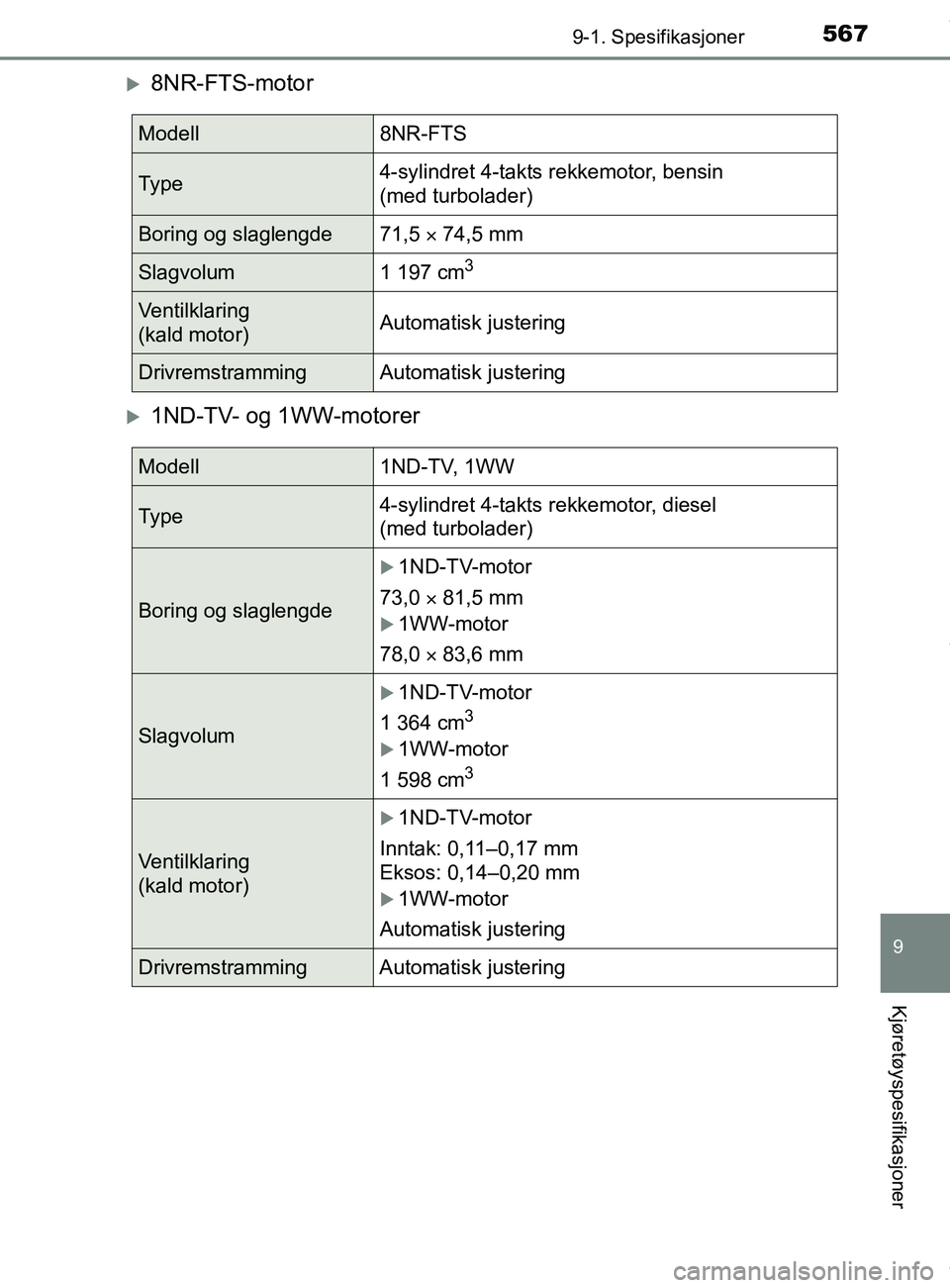

5679-1. Spesifikasjoner
AURIS Touring Sports (OM12L13NO)
9
Kjøretøyspesifikasjoner
8NR-FTS-motor
1ND-TV- og 1WW-motorer
Modell8NR-FTS
Ty p e4-sylindret 4-takts rekkemotor, bensin
(med turbolader)
Boring og slaglengde71,5  74,5 mm
Slagvolum1 197 cm3
Ventilklaring
(kald motor)Automatisk justering
DrivremstrammingAutomatisk justering
Modell 1ND-TV, 1WW
Ty p e4-sylindret 4-takts rekkemotor, diesel
(med turbolader)
Boring og slaglengde
1ND-TV-motor
73,0  81,5 mm
1WW-motor
78,0  83,6 mm
Slagvolum
1ND-TV-motor
1 364 cm
3
1WW-motor
1 598 cm
3
Ventilklaring
(kald motor)
1ND-TV-motor
Inntak: 0,11–0,17 mm
Eksos: 0,14–0,20 mm
1WW-motor
Automatisk justering
Drivremstramming Automatisk justering
OM12L13NO.book Page 567 Monday, January 30, 2017 9:39 AM

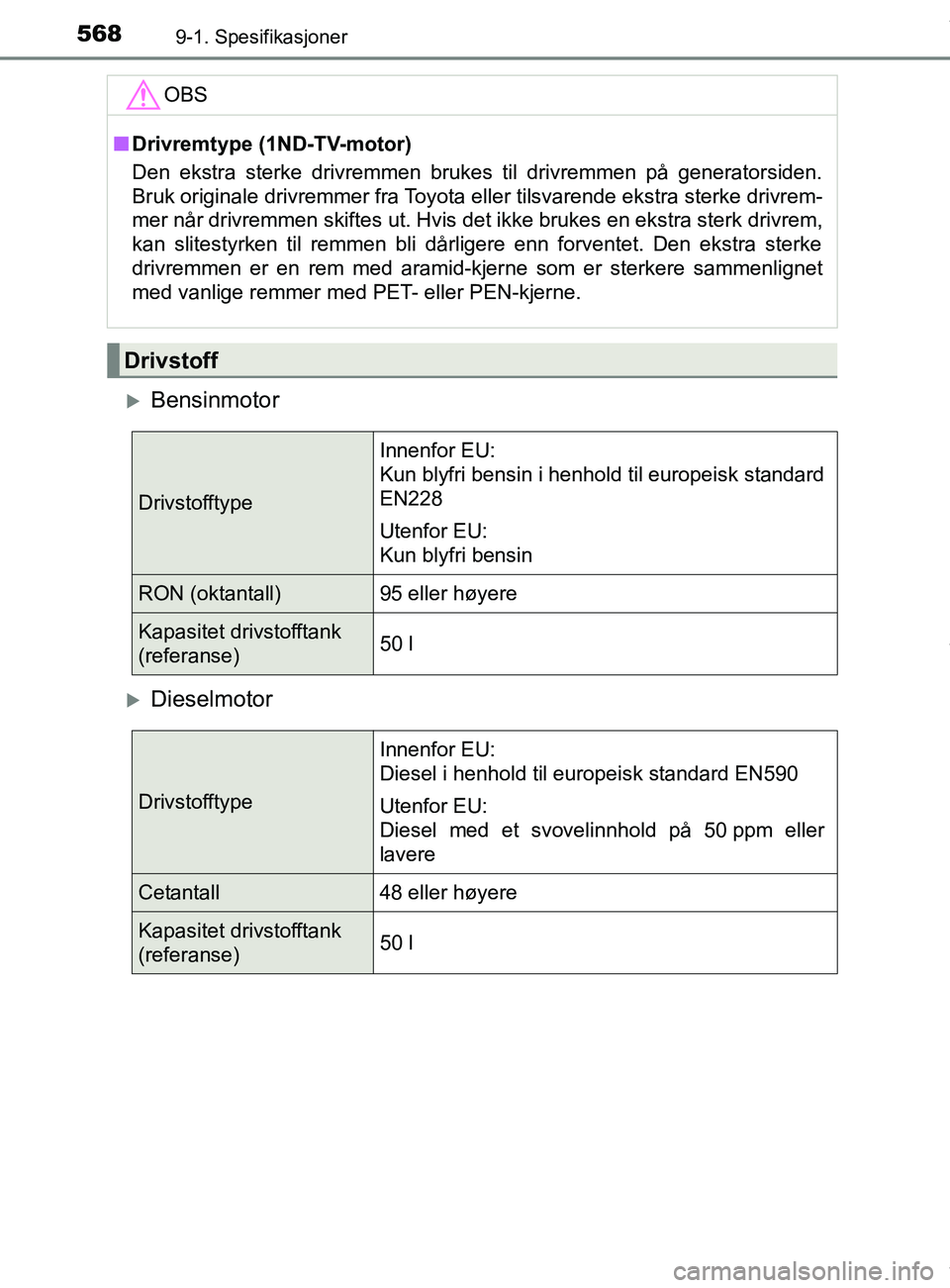

5689-1. Spesifikasjoner
AURIS Touring Sports (OM12L13NO)
Bensinmotor
Dieselmotor
OBS
nDrivremtype (1ND-TV-motor)
Den ekstra sterke drivremmen brukes til drivremmen på generatorsiden.
Bruk originale drivremmer fra Toyota eller tilsvarende ekstra sterke drivrem-
mer når drivremmen skiftes ut. Hvis det ikke brukes en ekstra sterk drivrem,
kan slitestyrken til remmen bli dårligere enn forventet. Den ekstra sterke
drivremmen er en rem med aramid-kjerne som er sterkere sammenlignet
med vanlige remmer med PET- eller PEN-kjerne.
Drivstoff
Drivstofftype
Innenfor EU:
Kun blyfri bensin i henhold til europeisk standard
EN228
Utenfor EU:
Kun blyfri bensin
RON (oktantall)95 eller høyere
Kapasitet drivstofftank
(referanse)50 l
Drivstofftype
Innenfor EU:
Diesel i henhold til europeisk standard EN590
Utenfor EU:
Diesel med et svovelinnhold på 50 ppm eller
lavere
Cetantall48 eller høyere
Kapasitet drivstofftank
(referanse)50 l
OM12L13NO.book Page 568 Monday, January 30, 2017 9:39 AM

5699-1. Spesifikasjoner
AURIS Touring Sports (OM12L13NO)
9
Kjøretøyspesifikasjoner
*: Motorens oljekapasitet er en referansemengde som skal brukes når manskifter olje. Varm opp og slå av motoren, vent mer enn 5 minutter, og sjekk
oljenivået på peilepinnen.
n
Valg av motorolje
1NR-FE- og 1ZR-FAE-motorer
På din Toyota brukes ”Toyota Genuine Motor Oil”. Toyota anbefaler
bruk av godkjent ”Toyota Genuine Motor Oil”. Andre motoroljer av
tilsvarende kvalitet kan også brukes.
Oljekvalitet:
0W-20, 5W-30 og 10W-30:
API SL ”Energy-Conserving”, SM ”Energy-Conserving” eller SN
”Resource-Conserving” eller ILSAC helårsolje
15W-40:
API SL, SM eller SN helårsolje

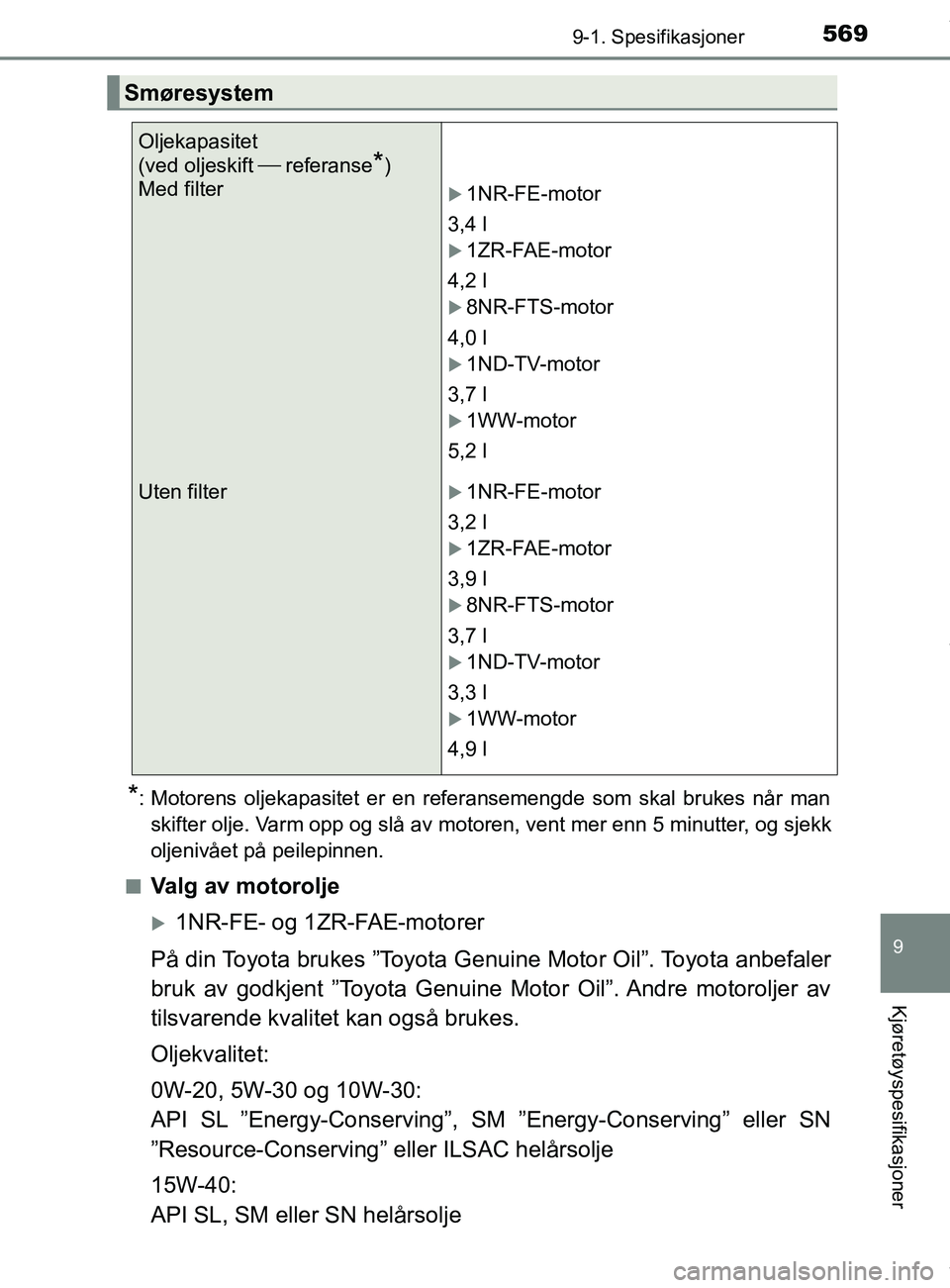

Smøresystem
Oljekapasitet
(ved oljeskift  referanse
*)
Med filter
1NR-FE-motor
3,4 l
1ZR-FAE-motor
4,2 l
8NR-FTS-motor
4,0 l
1ND-TV-motor
3,7 l
1WW-motor
5,2 l
Uten filter1NR-FE-motor
3,2 l
1ZR-FAE-motor
3,9 l
8NR-FTS-motor
3,7 l
1ND-TV-motor
3,3 l
1WW-motor
4,9 l
