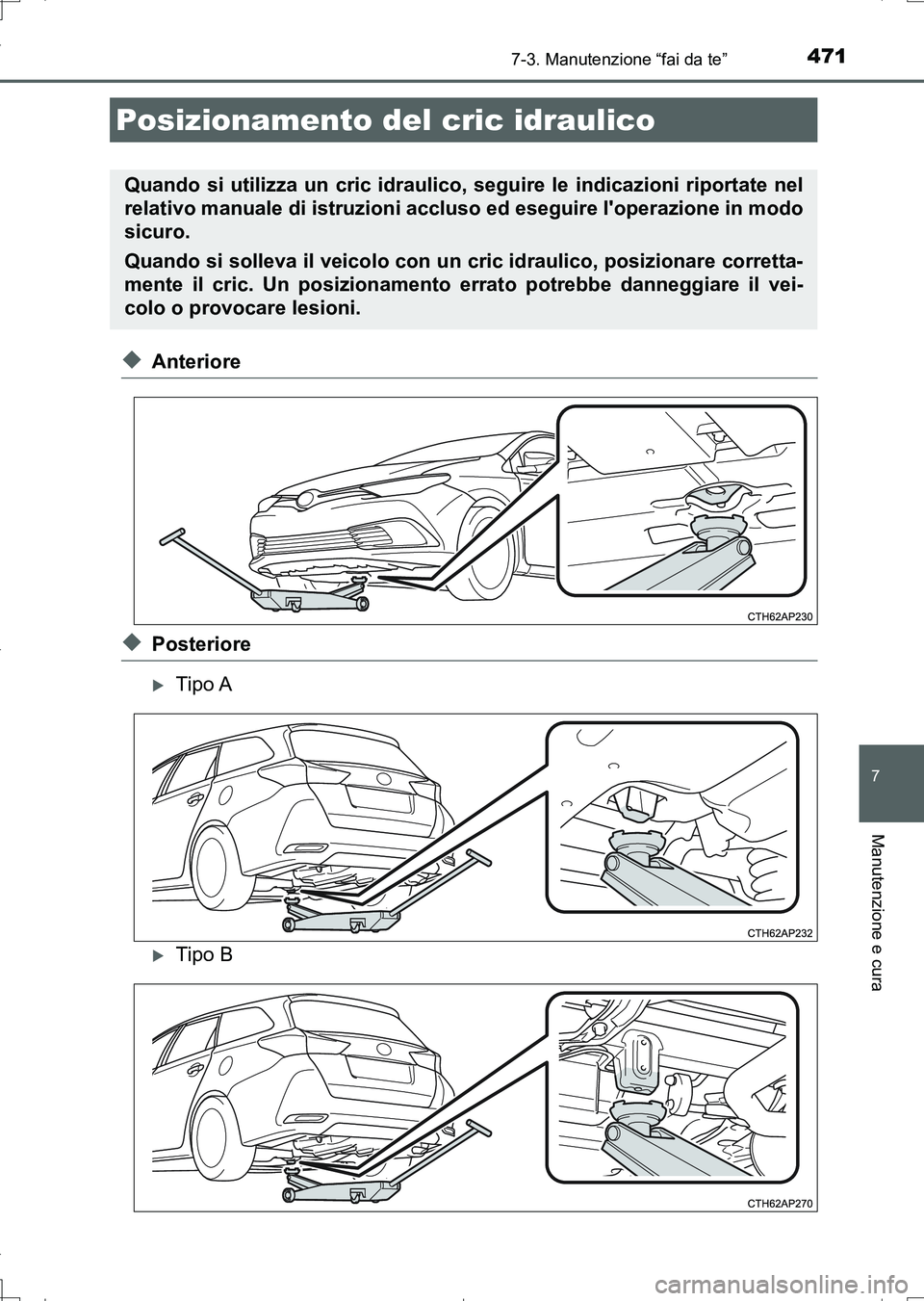

TOYOTA AURIS TOURING SPORTS 2017 Manuale duso (in Italian)

4717-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12L17L)
◆Anteriore
◆Posteriore
Tipo A
Tipo B
Posizionamento del cric idraulico
Quando si utilizza un cric idraulico, seguire le indicazioni riportate nel
relativo manuale di istruzioni accluso ed eseguire l'operazione in modo
sicuro.
Quando si solleva il veicolo con un cric idraulico, posizionare corretta-
mente il cric. Un posizionamento errato potrebbe danneggiare il vei-
colo o provocare lesioni.
AURIS Touring Sports_OM_Italian_OM12L17L.book 471 ページ ２０１６年６月２８日　火曜日　午後８時３２分

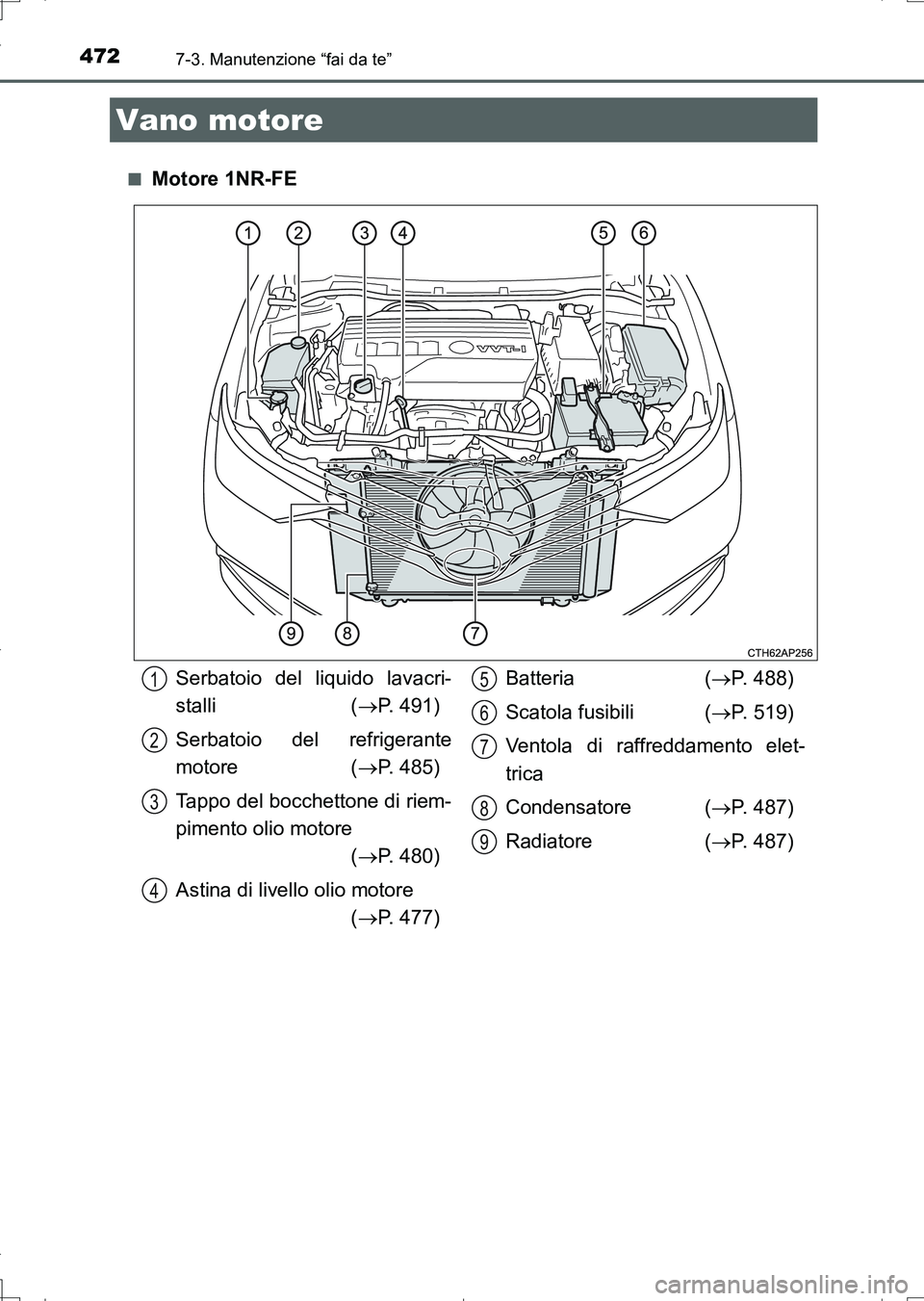

4727-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12L17L)■
Motore 1NR-FE
Vano motore
Serbatoio del liquido lavacri-
stalli (P. 491)
Serbatoio del refrigerante
motore (P. 485)
Tappo del bocchettone di riem-
pimento olio motore
(P. 480)
Astina di livello olio motore
(P. 477)Batteria (P. 488)
Scatola fusibili (P. 519)
Ventola di raffreddamento elet-
trica
Condensatore (P. 487)
Radiatore (P. 487)1
2
3
4
5
6
7
8
9
AURIS Touring Sports_OM_Italian_OM12L17L.book 472 ページ ２０１６年６月２８日　火曜日　午後８時３２分

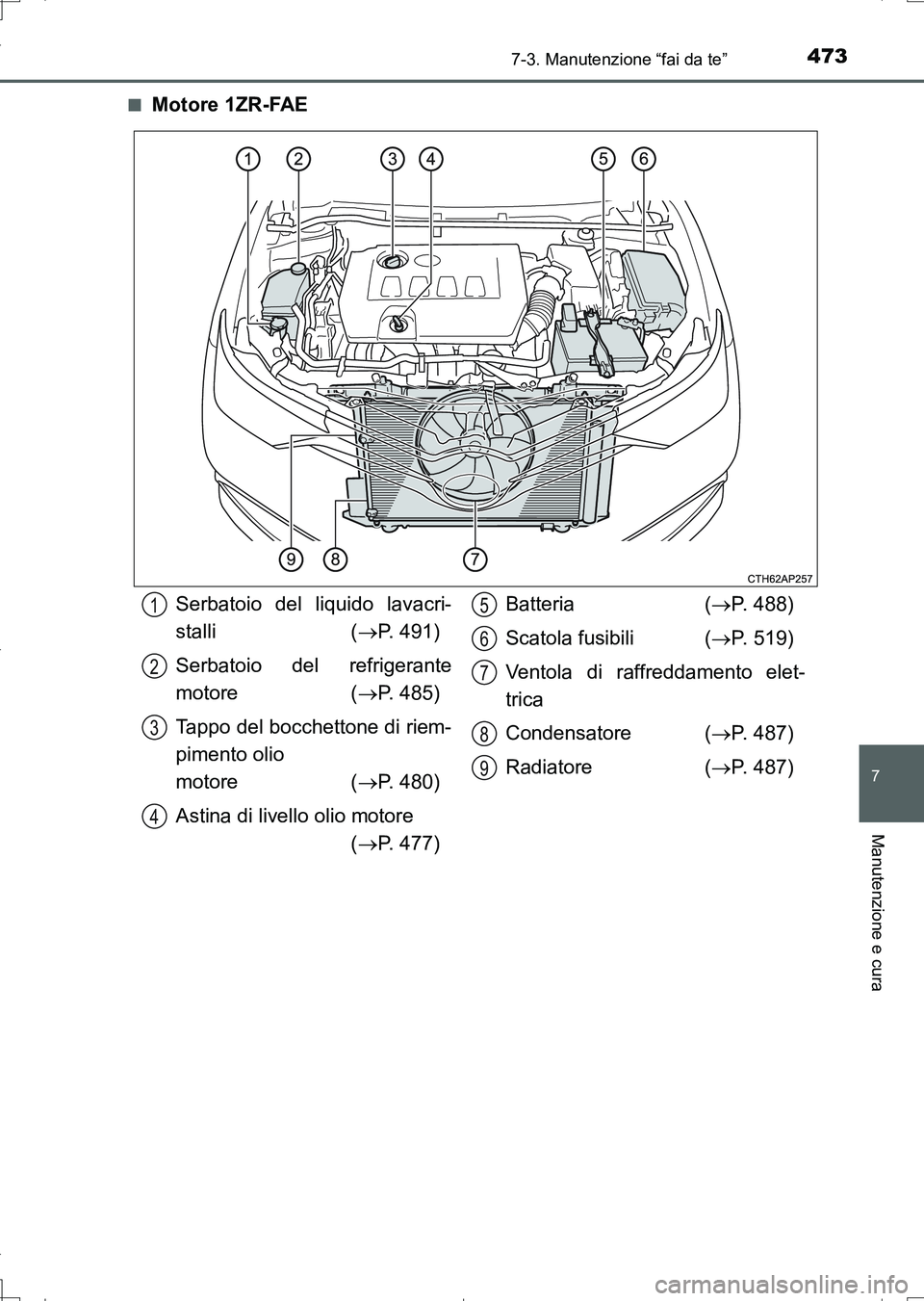

4737-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12L17L)■
Motore 1ZR-FAE
Serbatoio del liquido lavacri-
stalli (P. 491)
Serbatoio del refrigerante
motore (P. 485)
Tappo del bocchettone di riem-
pimento olio
motore (P. 480)
Astina di livello olio motore
(P. 477)Batteria (P. 488)
Scatola fusibili (P. 519)
Ventola di raffreddamento elet-
trica
Condensatore (P. 487)
Radiatore (P. 487)1
2
3
4
5
6
7
8
9
AURIS Touring Sports_OM_Italian_OM12L17L.book 473 ページ ２０１６年６月２８日　火曜日　午後８時３２分

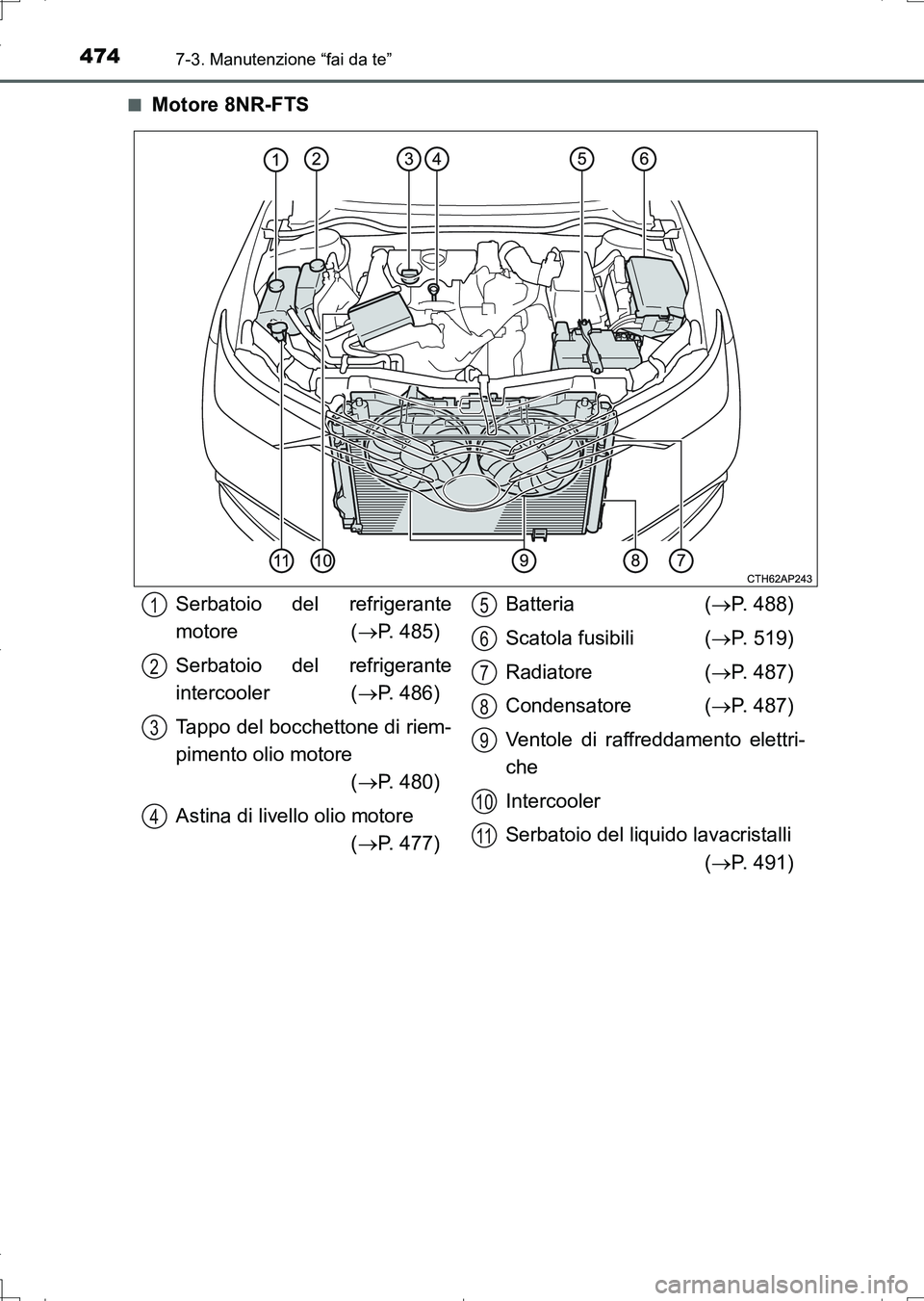

4747-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12L17L)■
Motore 8NR-FTS
Serbatoio del refrigerante
motore (P. 485)
Serbatoio del refrigerante
intercooler (P. 486)
Tappo del bocchettone di riem-
pimento olio motore
(P. 480)
Astina di livello olio motore
(P. 477)Batteria (P. 488)
Scatola fusibili (P. 519)
Radiatore (P. 487)
Condensatore (P. 487)
Ventole di raffreddamento elettri-
che
Intercooler
Serbatoio del liquido lavacristalli
(P. 491)1
2
3
4
5
6
7
8
9
10
11
AURIS Touring Sports_OM_Italian_OM12L17L.book 474 ページ ２０１６年６月２８日　火曜日　午後８時３２分

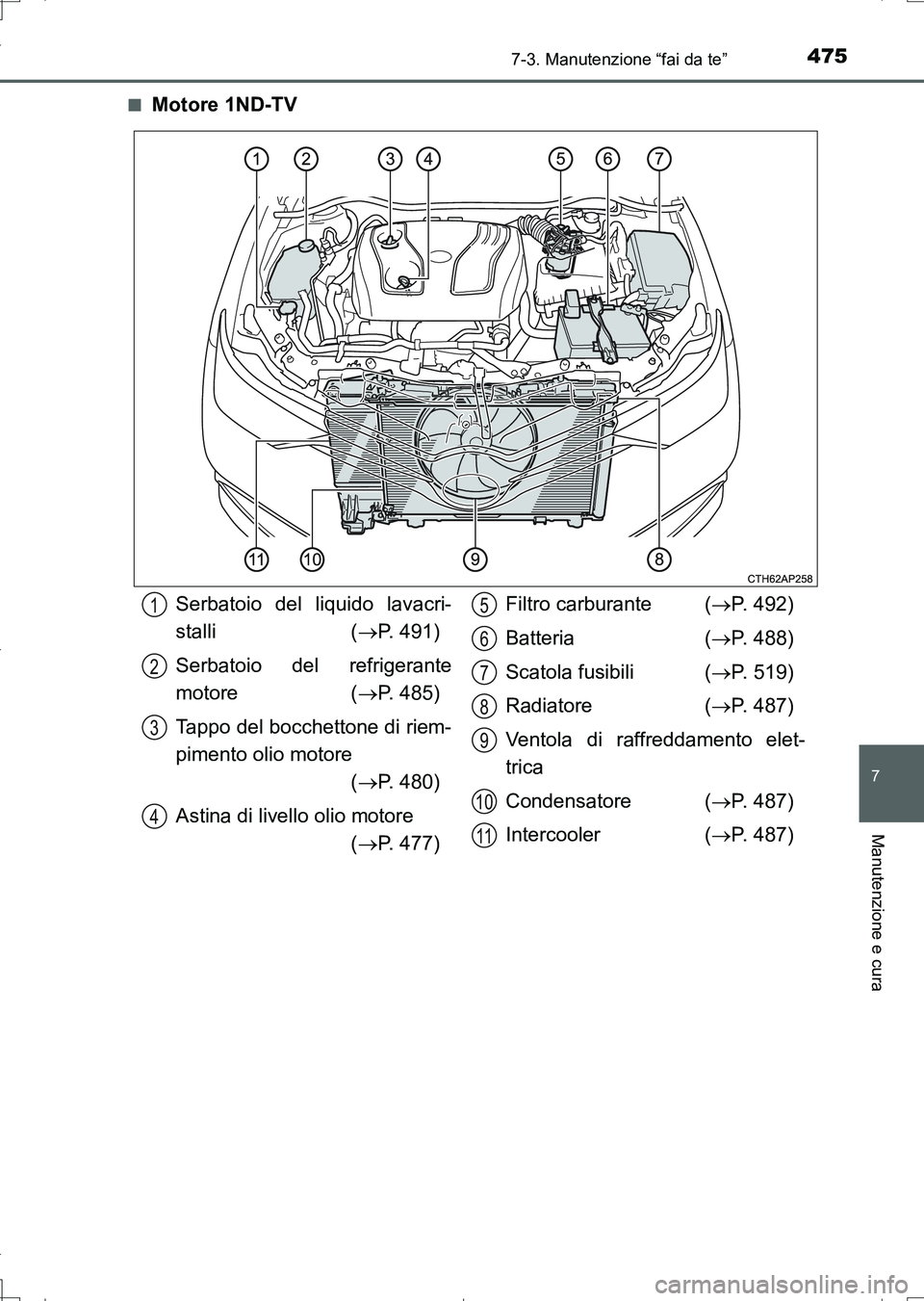

4757-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12L17L)■
Motore 1ND-TV
Serbatoio del liquido lavacri-
stalli (P. 491)
Serbatoio del refrigerante
motore (P. 485)
Tappo del bocchettone di riem-
pimento olio motore
(P. 480)
Astina di livello olio motore
(P. 477)Filtro carburante (P. 492)
Batteria (P. 488)
Scatola fusibili (P. 519)
Radiatore (P. 487)
Ventola di raffreddamento elet-
trica
Condensatore (P. 487)
Intercooler (P. 487)1
2
3
4
5
6
7
8
9
10
11
AURIS Touring Sports_OM_Italian_OM12L17L.book 475 ページ ２０１６年６月２８日　火曜日　午後８時３２分

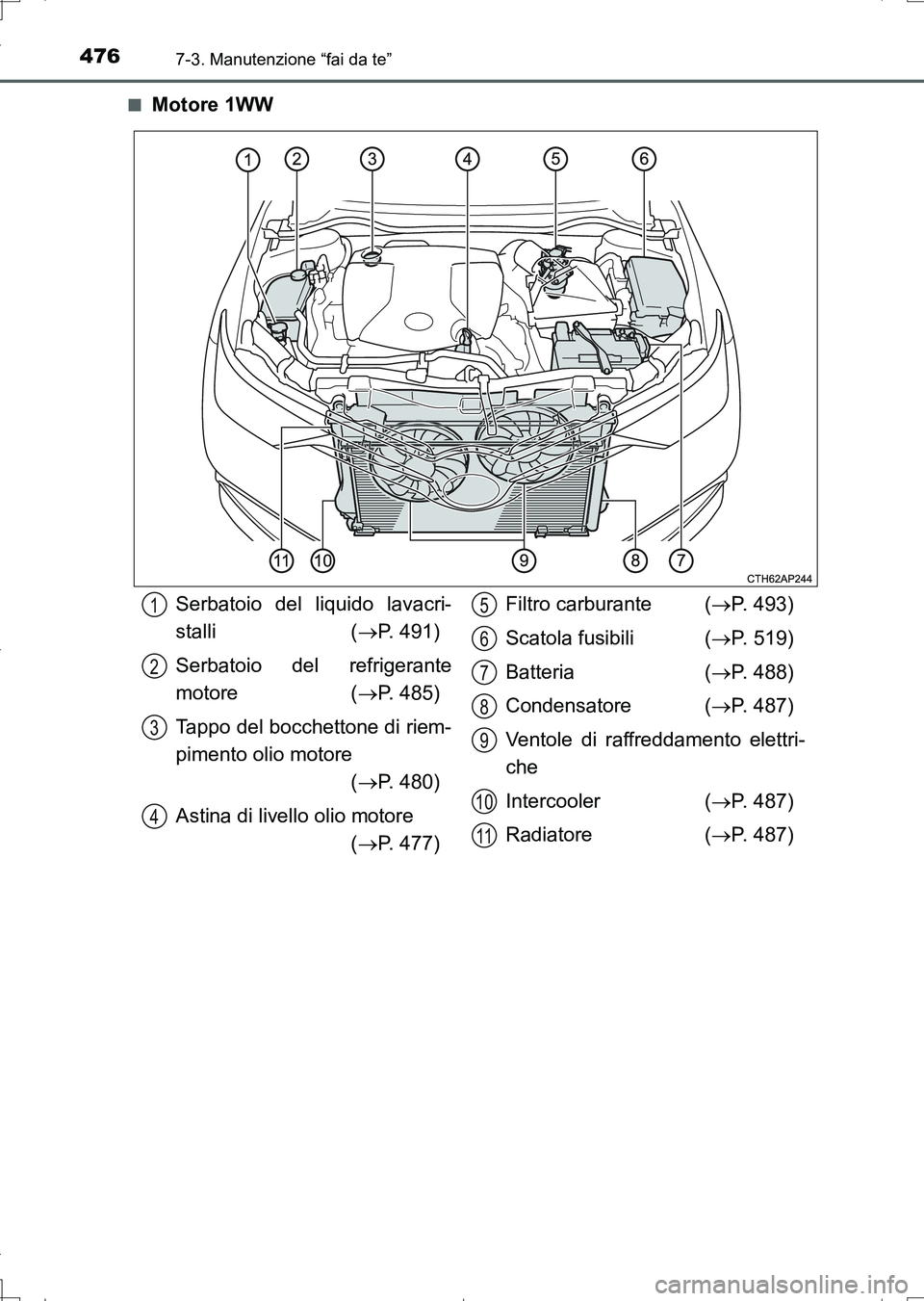

4767-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12L17L)■
Motore 1WW
Serbatoio del liquido lavacri-
stalli (P. 491)
Serbatoio del refrigerante
motore (P. 485)
Tappo del bocchettone di riem-
pimento olio motore
(P. 480)
Astina di livello olio motore
(P. 477)Filtro carburante (P. 493)
Scatola fusibili (P. 519)
Batteria (P. 488)
Condensatore (P. 487)
Ventole di raffreddamento elettri-
che
Intercooler (P. 487)
Radiatore (P. 487)1
2
3
4
5
6
7
8
9
10
11
AURIS Touring Sports_OM_Italian_OM12L17L.book 476 ページ ２０１６年６月２８日　火曜日　午後８時３２分

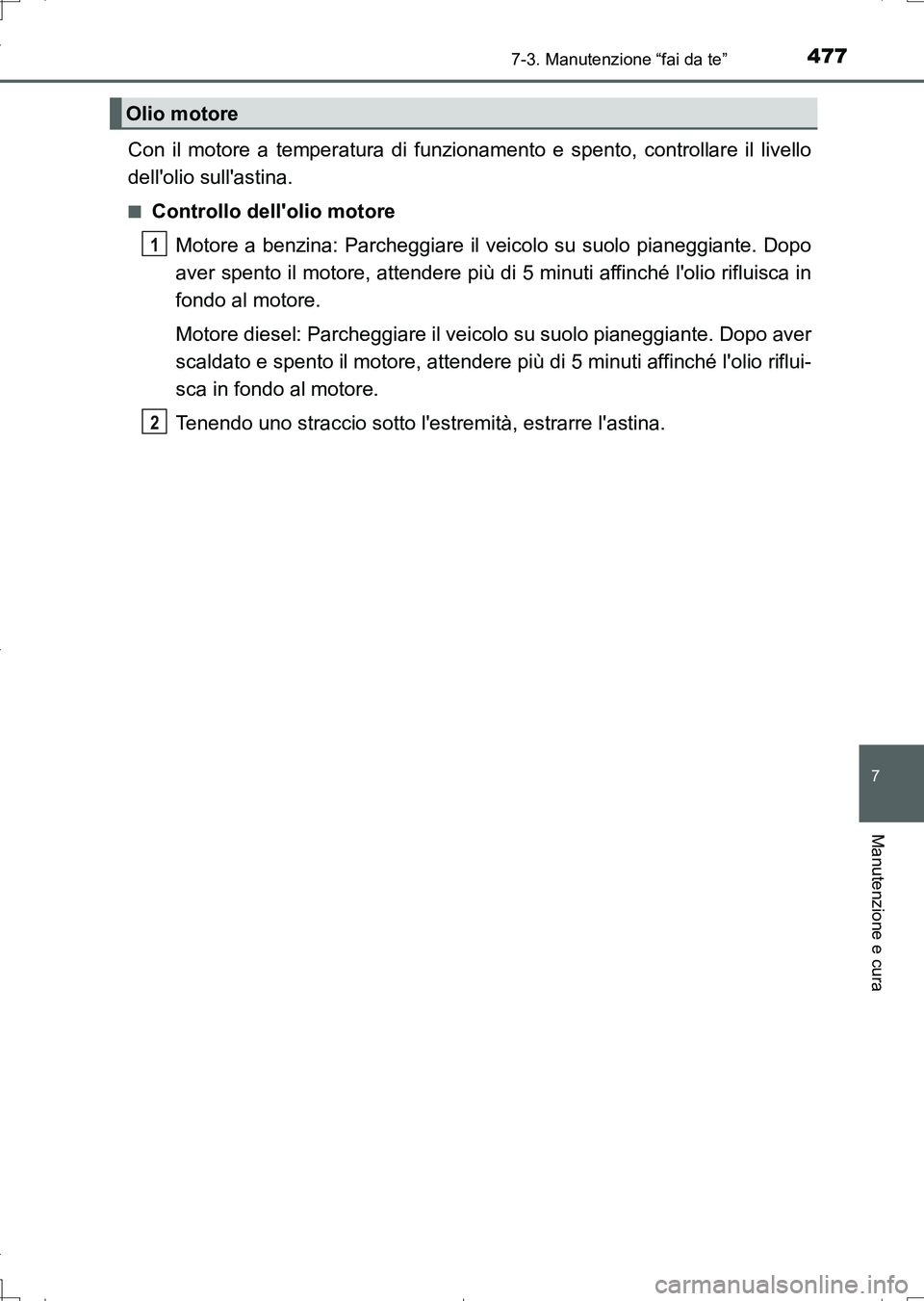

4777-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12L17L)
Con il motore a temperatura di funzionamento e spento, controllare il livello
dell'olio sull'astina.
■Controllo dell'olio motore
Motore a benzina: Parcheggiare il veicolo su suolo pianeggiante. Dopo
aver spento il motore, attendere più di 5 minuti affinché l'olio rifluisca in
fondo al motore.
Motore diesel: Parcheggiare il veicolo su suolo pianeggiante. Dopo aver
scaldato e spento il motore, attendere più di 5 minuti affinché l'olio riflui-
sca in fondo al motore.
Tenendo uno straccio sotto l'estremità, estrarre l'astina.
Olio motore
1
2
AURIS Touring Sports_OM_Italian_OM12L17L.book 477 ページ ２０１６年６月２８日　火曜日　午後８時３２分

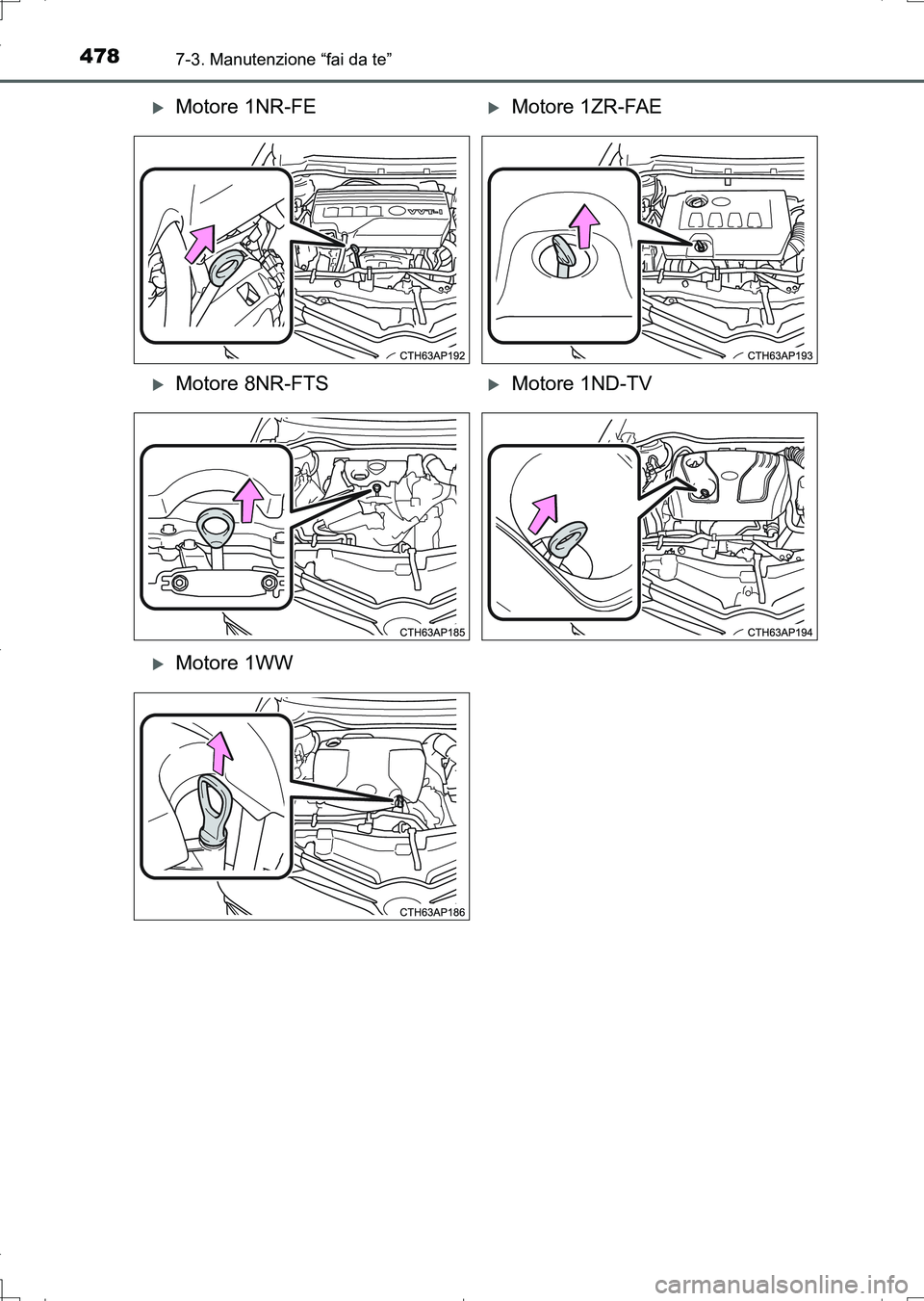

4787-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12L17L)
Motore 1NR-FEMotore 1ZR-FAE
Motore 8NR-FTSMotore 1ND-TV
Motore 1WW
AURIS Touring Sports_OM_Italian_OM12L17L.book 478 ページ ２０１６年６月２８日　火曜日　午後８時３２分

4797-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12L17L)

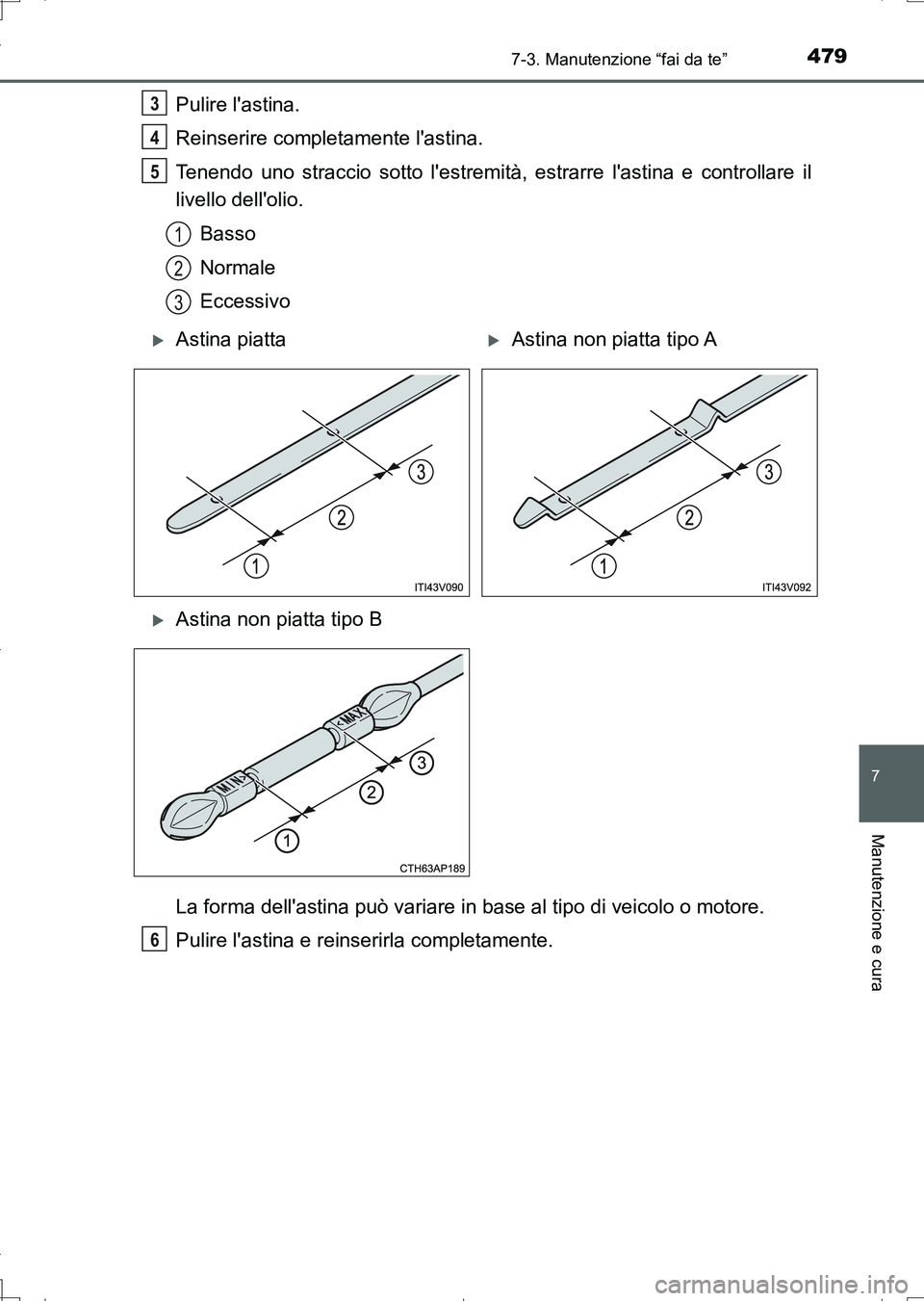

Pulire l'astina.
Reinserire completamente l'astina.
Tenendo uno straccio sotto l'estremità, estrarre l'astina e controllare il
livello dell'olio.
Basso
Normale
Eccessivo
La forma dell'astina può variare in base al tipo di veicolo o motore.
Pulire l'astina e reinserirla completamente.3
4
5
1
2
3
Astina piattaAstina non piatta tipo A
Astina non piatta tipo B
6
AURIS Touring Sports_OM_Italian_OM12L17L.book 479 ページ ２０１６年６月２８日　火曜日　午後８時３２分

4807-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12L17L)■
Rabbocco olio motore
Se il livello dell'olio è sotto o prossimo al contrassegno di livello minimo,
rabboccare con olio motore dello stesso tipo di quello già presente nel
motore.
Motore 1NR-FEMotore 1ZR-FAE
Motore 8NR-FTSMotore 1ND-TV
Motore 1WW
