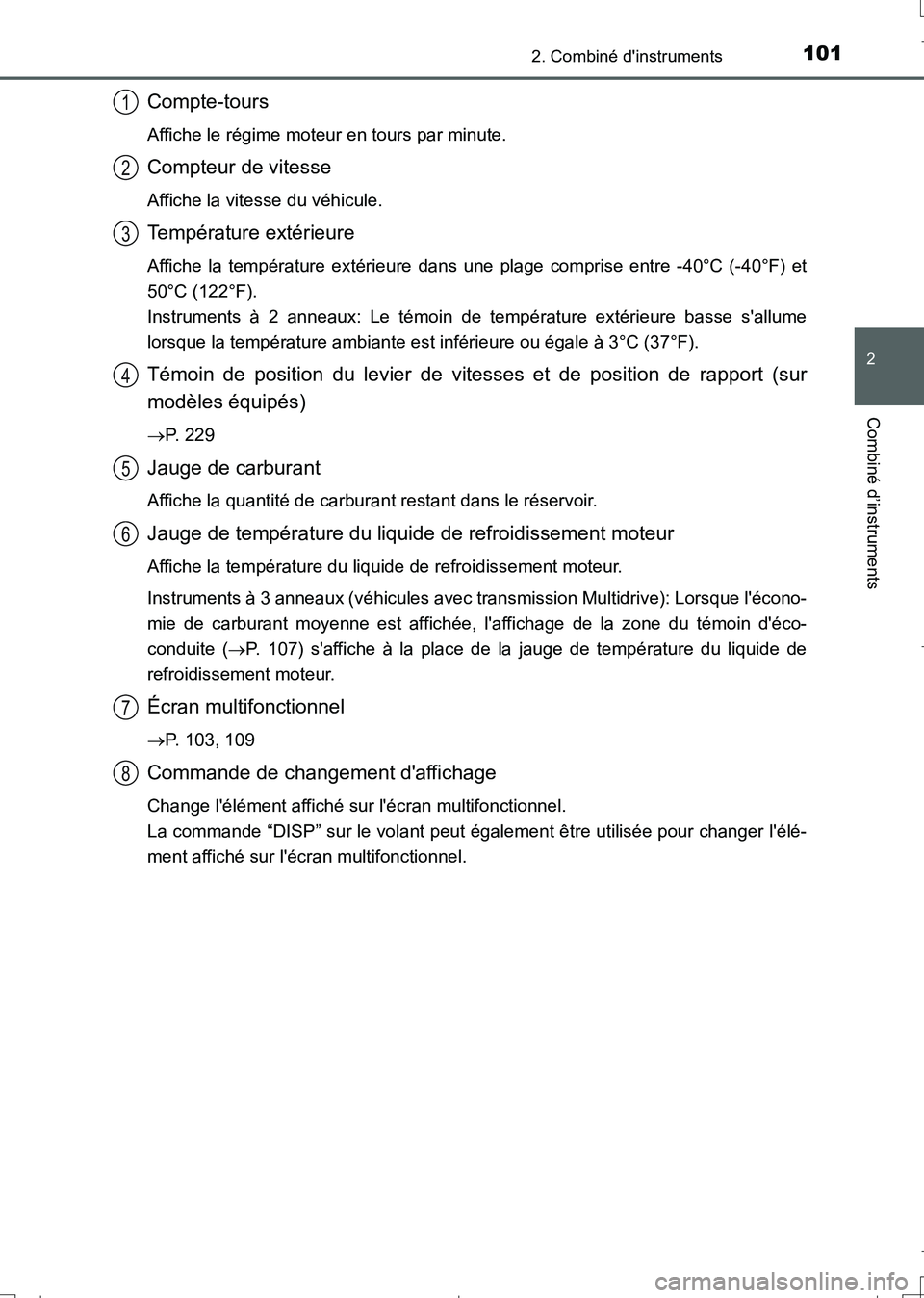

TOYOTA AURIS TOURING SPORTS 2017 Manuel du propriétaire (in French)

1012. Combiné d'instruments
2
Combiné d’instruments
UK_AURIS_Touring_Sport_EK (OM12L14K)
Compte-tours
Affiche le régime moteur en tours par minute.
Compteur de vitesse
Affiche la vitesse du véhicule.
Température extérieure
Affiche la température extérieure dans une plage comprise entre -40°C (-40°F) et
50°C (122°F).
Instruments à 2 anneaux: Le témoin de température extérieure basse s'allume
lorsque la température ambiante est inférieure ou égale à 3°C (37°F).
Témoin de position du levier de vitesses et de position de rapport (sur
modèles équipés)
P. 2 2 9
Jauge de carburant
Affiche la quantité de carburant restant dans le réservoir.
Jauge de température du liquide de refroidissement moteur
Affiche la température du liquide de refroidissement moteur.
Instruments à 3 anneaux (véhicules avec transmission Multidrive): Lorsque l'écono-
mie de carburant moyenne est affichée, l'affichage de la zone du témoin d'éco-
conduite (P. 107) s'affiche à la place de la jauge de température du liquide de
refroidissement moteur.
Écran multifonctionnel
P. 103, 109
Commande de changement d'affichage
Change l'élément affiché sur l'écran multifonctionnel.
La commande “DISP” sur le volant peut également être utilisée pour changer l'élé-
ment affiché sur l'écran multifonctionnel.
1
2
3
4
5
6
7
8
AURIS Touring Sports_OM_French_OM12L14K.book 101 ページ ２０１６年６月２８日　火曜日　午後７時３７分

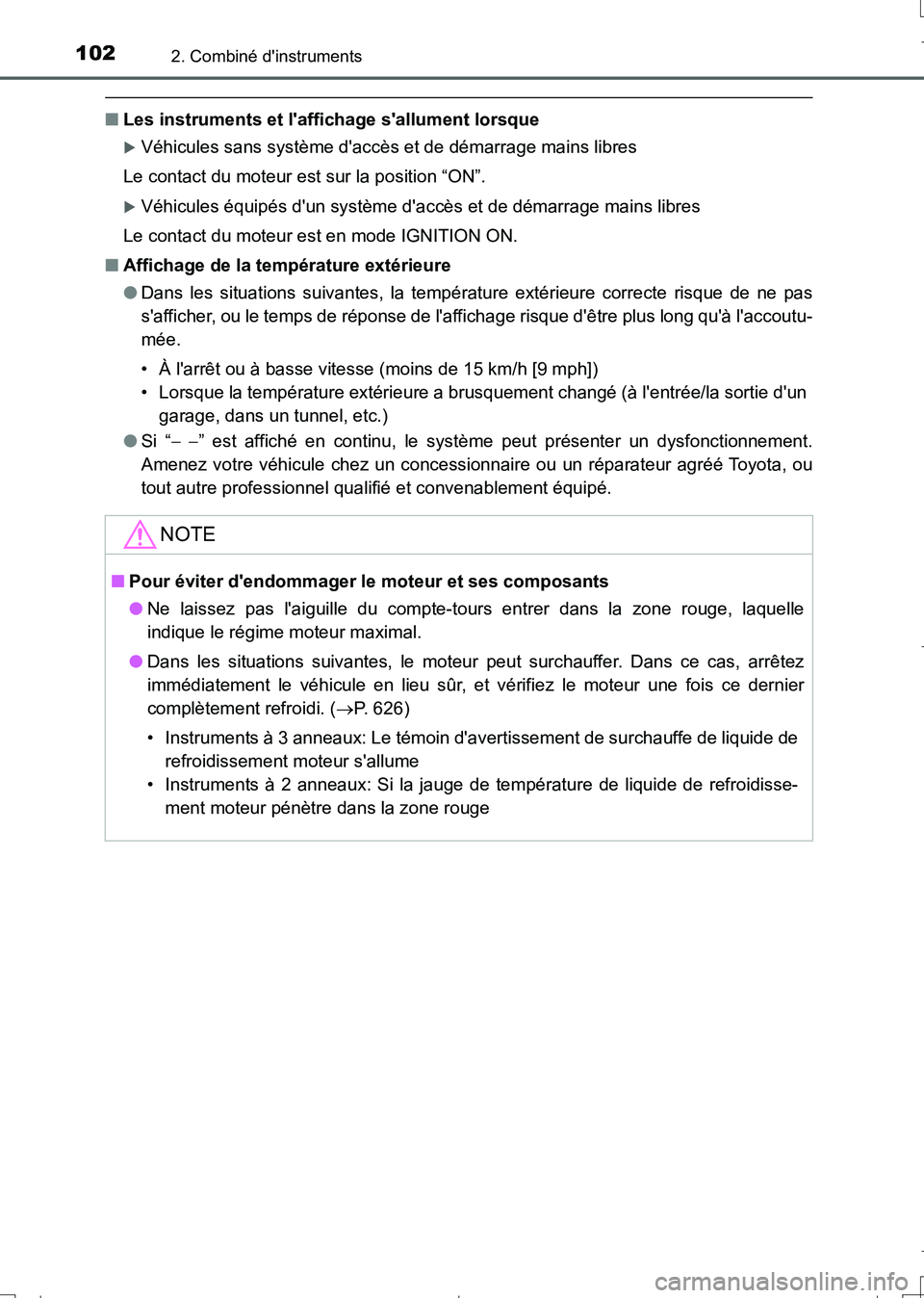

1022. Combiné d'instruments
UK_AURIS_Touring_Sport_EK (OM12L14K)
■Les instruments et l'affichage s'allument lorsque
Véhicules sans système d'accès et de démarrage mains libres
Le contact du moteur est sur la position “ON”.
Véhicules équipés d'un système d'accès et de démarrage mains libres
Le contact du moteur est en mode IGNITION ON.
■Affichage de la température extérieure
●Dans les situations suivantes, la température extérieure correcte risque de ne pas
s'afficher, ou le temps de réponse de l'affichage risque d'être plus long qu'à l'accoutu-
mée.
• À l'arrêt ou à basse vitesse (moins de 15 km/h [9 mph])
• Lorsque la température extérieure a brusquement changé (à l'entrée/la sortie d'un
garage, dans un tunnel, etc.)
●Si “ ” est affiché en continu, le système peut présenter un dysfonctionnement.
Amenez votre véhicule chez un concessionnaire ou un réparateur agréé Toyota, ou
tout autre professionnel qualifié et convenablement équipé.
NOTE
■Pour éviter d'endommager le moteur et ses composants
●Ne laissez pas l'aiguille du compte-tours entrer dans la zone rouge, laquelle
indique le régime moteur maximal.
●Dans les situations suivantes, le moteur peut surchauffer. Dans ce cas, arrêtez
immédiatement le véhicule en lieu sûr, et vérifiez le moteur une fois ce dernier
complètement refroidi. (P. 6 2 6 )
• Instruments à 3 anneaux: Le témoin d'avertissement de surchauffe de liquide de
refroidissement moteur s'allume
• Instruments à 2 anneaux: Si la jauge de température de liquide de refroidisse-
ment moteur pénètre dans la zone rouge
AURIS Touring Sports_OM_French_OM12L14K.book 102 ページ ２０１６年６月２８日　火曜日　午後７時３７分

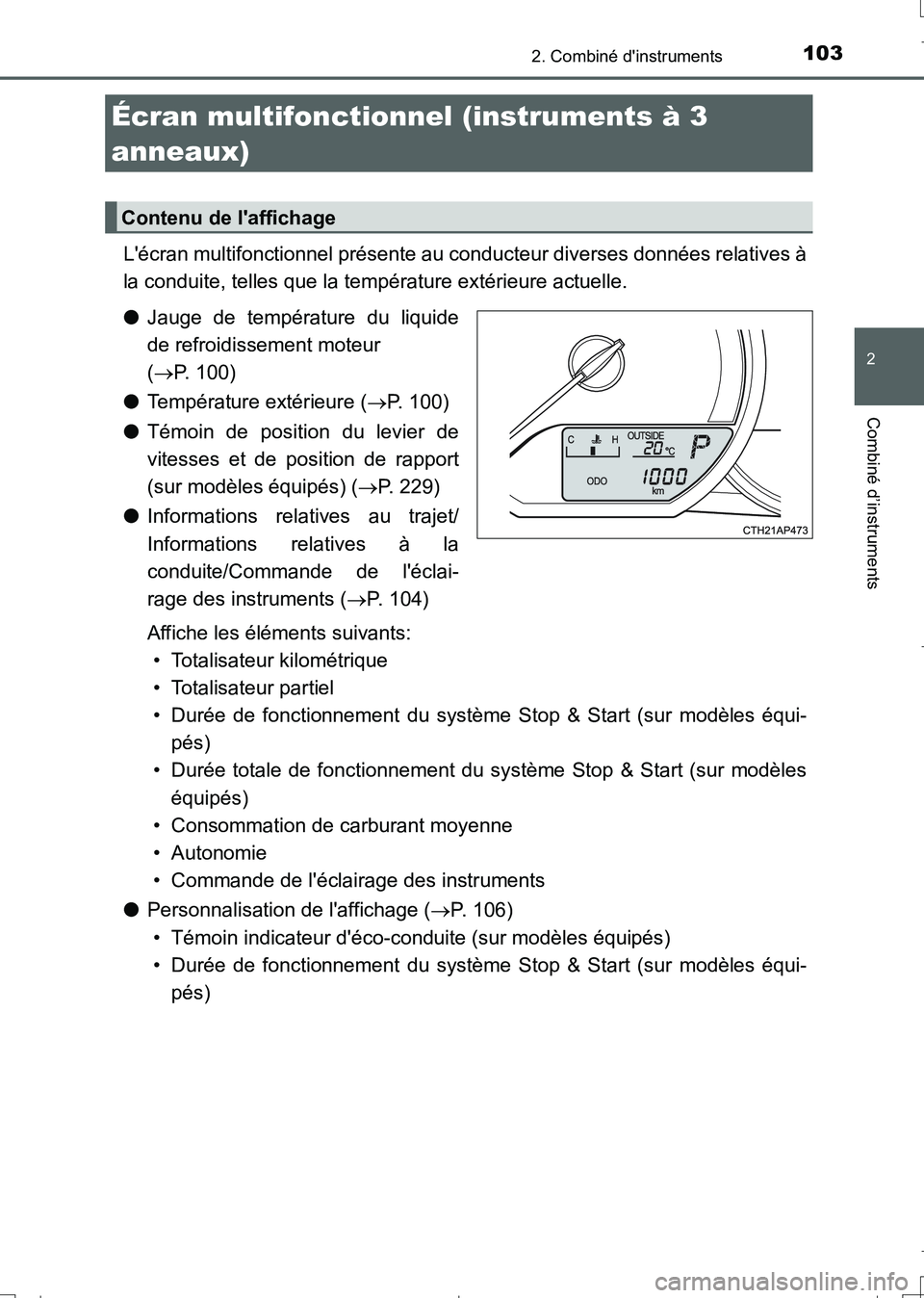

1032. Combiné d'instruments
2
Combiné d’instruments
UK_AURIS_Touring_Sport_EK (OM12L14K)
L'écran multifonctionnel présente au conducteur diverses données relatives à
la conduite, telles que la température extérieure actuelle.
●Jauge de température du liquide
de refroidissement moteur
(P. 100)
●Température extérieure (P. 100)
●Témoin de position du levier de
vitesses et de position de rapport
(sur modèles équipés) (P. 229)
●Informations relatives au trajet/
Informations relatives à la
conduite/Commande de l'éclai-
rage des instruments (P. 104)
Affiche les éléments suivants:
• Totalisateur kilométrique
• Totalisateur partiel
• Durée de fonctionnement du système Stop & Start (sur modèles équi-
pés)
• Durée totale de fonctionnement du système Stop & Start (sur modèles
équipés)
• Consommation de carburant moyenne
• Autonomie
• Commande de l'éclairage des instruments
●Personnalisation de l'affichage (P. 106)
• Témoin indicateur d'éco-conduite (sur modèles équipés)
• Durée de fonctionnement du système Stop & Start (sur modèles équi-
pés)
Écran multifonctionnel (instruments à 3
anneaux)
Contenu de l'affichage
AURIS Touring Sports_OM_French_OM12L14K.book 103 ページ ２０１６年６月２８日　火曜日　午後７時３７分

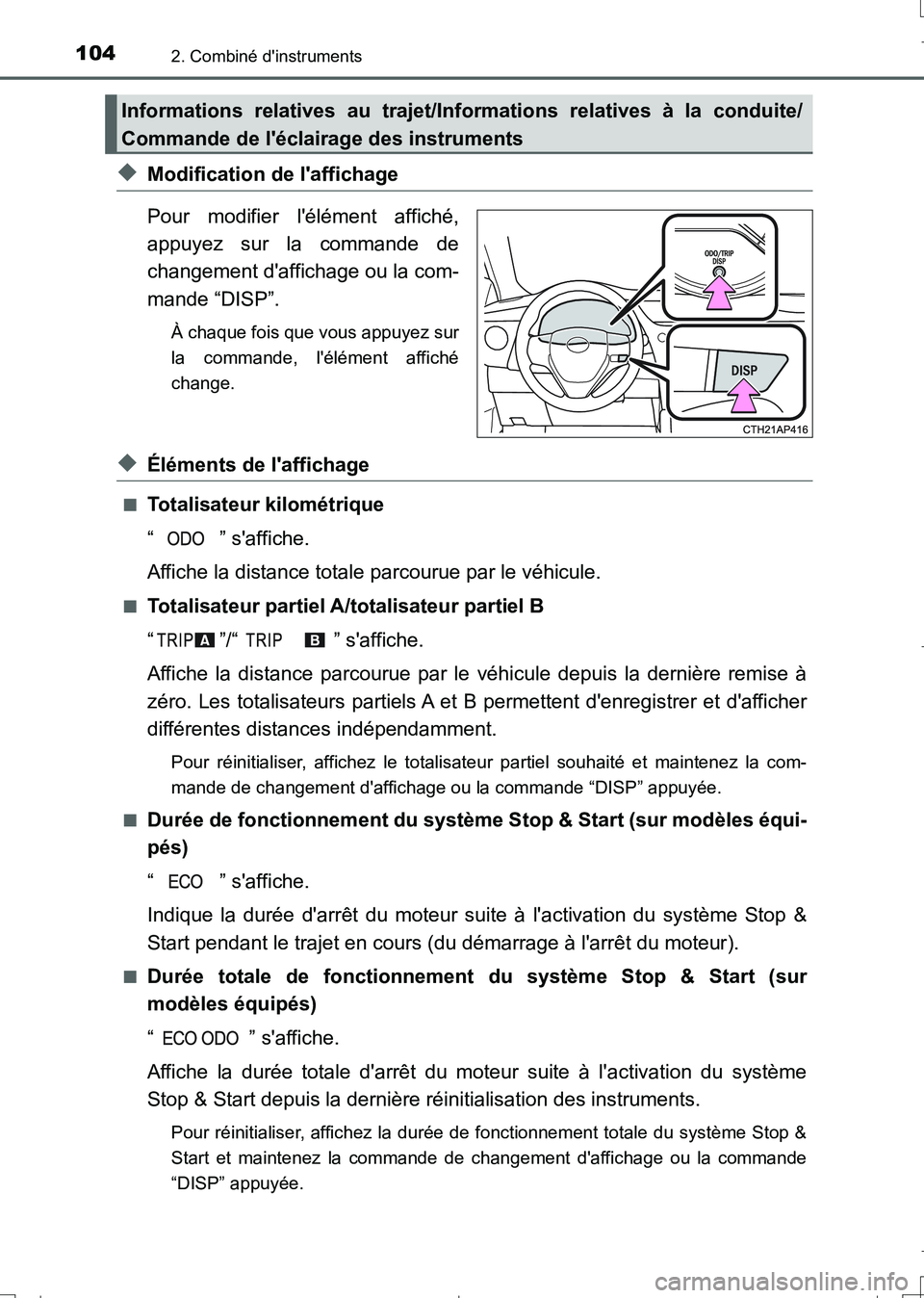

1042. Combiné d'instruments
UK_AURIS_Touring_Sport_EK (OM12L14K)
◆Modification de l'affichage
Pour modifier l'élément affiché,
appuyez sur la commande de
changement d'affichage ou la com-
mande “DISP”.
À chaque fois que vous appuyez sur
la commande, l'élément affiché
change.
◆Éléments de l'affichage
■Totalisateur kilométrique
“ ” s'affiche.
Affiche la distance totale parcourue par le véhicule.
■Totalisateur partiel A/totalisateur partiel B
“ ”/“ ” s'affiche.
Affiche la distance parcourue par le véhicule depuis la dernière remise à
zéro. Les totalisateurs partiels A et B permettent d'enregistrer et d'afficher
différentes distances indépendamment.
Pour réinitialiser, affichez le totalisateur partiel souhaité et maintenez la com-
mande de changement d'affichage ou la commande “DISP” appuyée.
■
Durée de fonctionnement du système Stop & Start (sur modèles équi-
pés)
“ ” s'affiche.
Indique la durée d'arrêt du moteur suite à l'activation du système Stop &
Start pendant le trajet en cours (du démarrage à l'arrêt du moteur).
■Durée totale de fonctionnement du système Stop & Start (sur
modèles équipés)
“ ” s'affiche.
Affiche la durée totale d'arrêt du moteur suite à l'activation du système
Stop & Start depuis la dernière réinitialisation des instruments.
Pour réinitialiser, affichez la durée de fonctionnement totale du système Stop &
Start et maintenez la commande de changement d'affichage ou la commande
“DISP” appuyée.
Informations relatives au trajet/Informations relatives à la conduite/
Commande de l'éclairage des instruments
AURIS Touring Sports_OM_French_OM12L14K.book 104 ページ ２０１６年６月２８日　火曜日　午後７時３７分

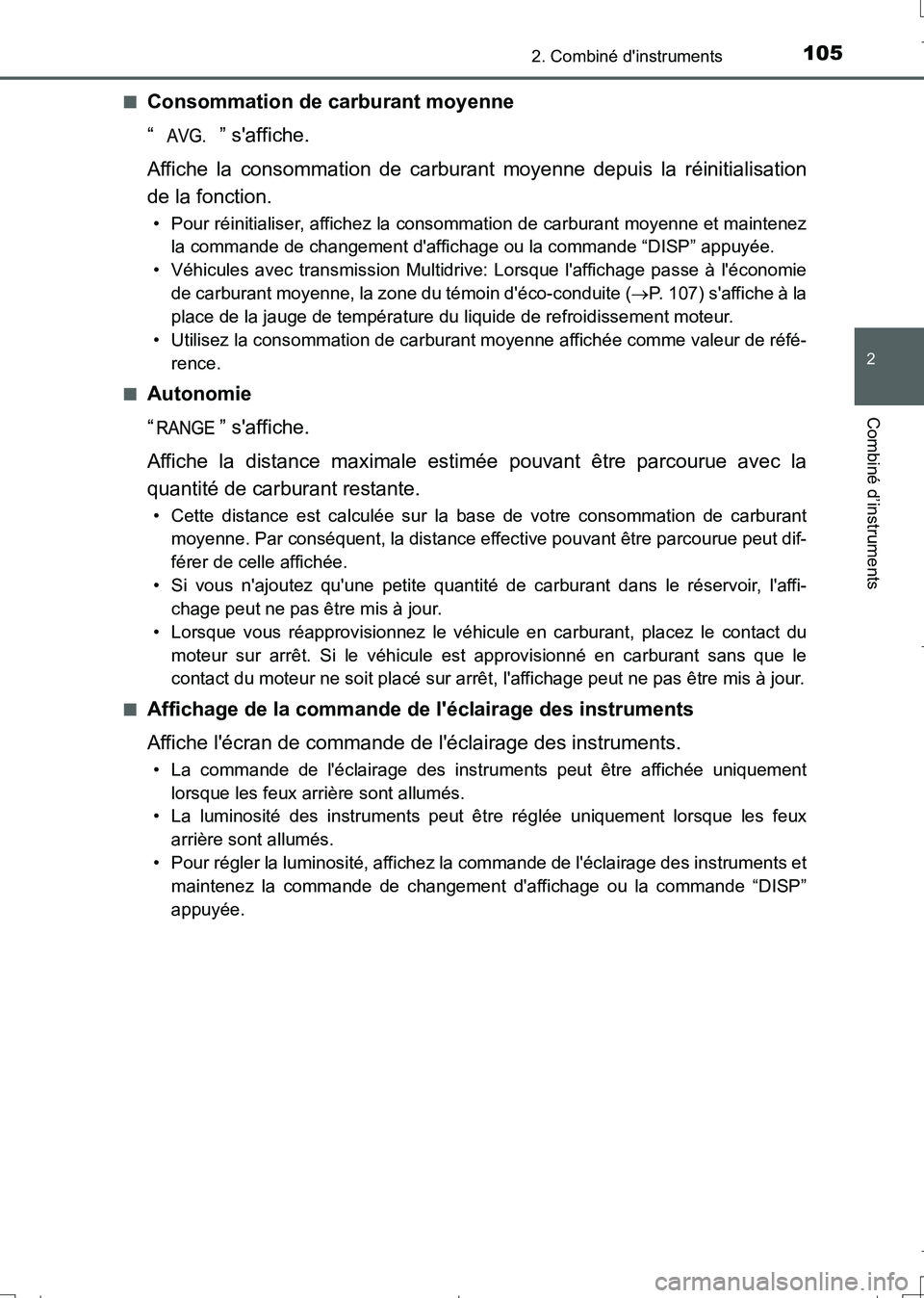

1052. Combiné d'instruments
2
Combiné d’instruments
UK_AURIS_Touring_Sport_EK (OM12L14K)■
Consommation de carburant moyenne
“ ” s'affiche.
Affiche la consommation de carburant moyenne depuis la réinitialisation
de la fonction.
• Pour réinitialiser, affichez la consommation de carburant moyenne et maintenez
la commande de changement d'affichage ou la commande “DISP” appuyée.
• Véhicules avec transmission Multidrive: Lorsque l'affichage passe à l'économie
de carburant moyenne, la zone du témoin d'éco-conduite (P. 107) s'affiche à la
place de la jauge de température du liquide de refroidissement moteur.
• Utilisez la consommation de carburant moyenne affichée comme valeur de réfé-
rence.
■
Autonomie
“ ” s'affiche.
Affiche la distance maximale estimée pouvant être parcourue avec la
quantité de carburant restante.
• Cette distance est calculée sur la base de votre consommation de carburant
moyenne. Par conséquent, la distance effective pouvant être parcourue peut dif-
férer de celle affichée.
• Si vous n'ajoutez qu'une petite quantité de carburant dans le réservoir, l'affi-
chage peut ne pas être mis à jour.
• Lorsque vous réapprovisionnez le véhicule en carburant, placez le contact du
moteur sur arrêt. Si le véhicule est approvisionné en carburant sans que le
contact du moteur ne soit placé sur arrêt, l'affichage peut ne pas être mis à jour.
■
Affichage de la commande de l'éclairage des instruments
Affiche l'écran de commande de l'éclairage des instruments.
• La commande de l'éclairage des instruments peut être affichée uniquement
lorsque les feux arrière sont allumés.
• La luminosité des instruments peut être réglée uniquement lorsque les feux
arrière sont allumés.
• Pour régler la luminosité, affichez la commande de l'éclairage des instruments et
maintenez la commande de changement d'affichage ou la commande “DISP”
appuyée.
AURIS Touring Sports_OM_French_OM12L14K.book 105 ページ ２０１６年６月２８日　火曜日　午後７時３７分

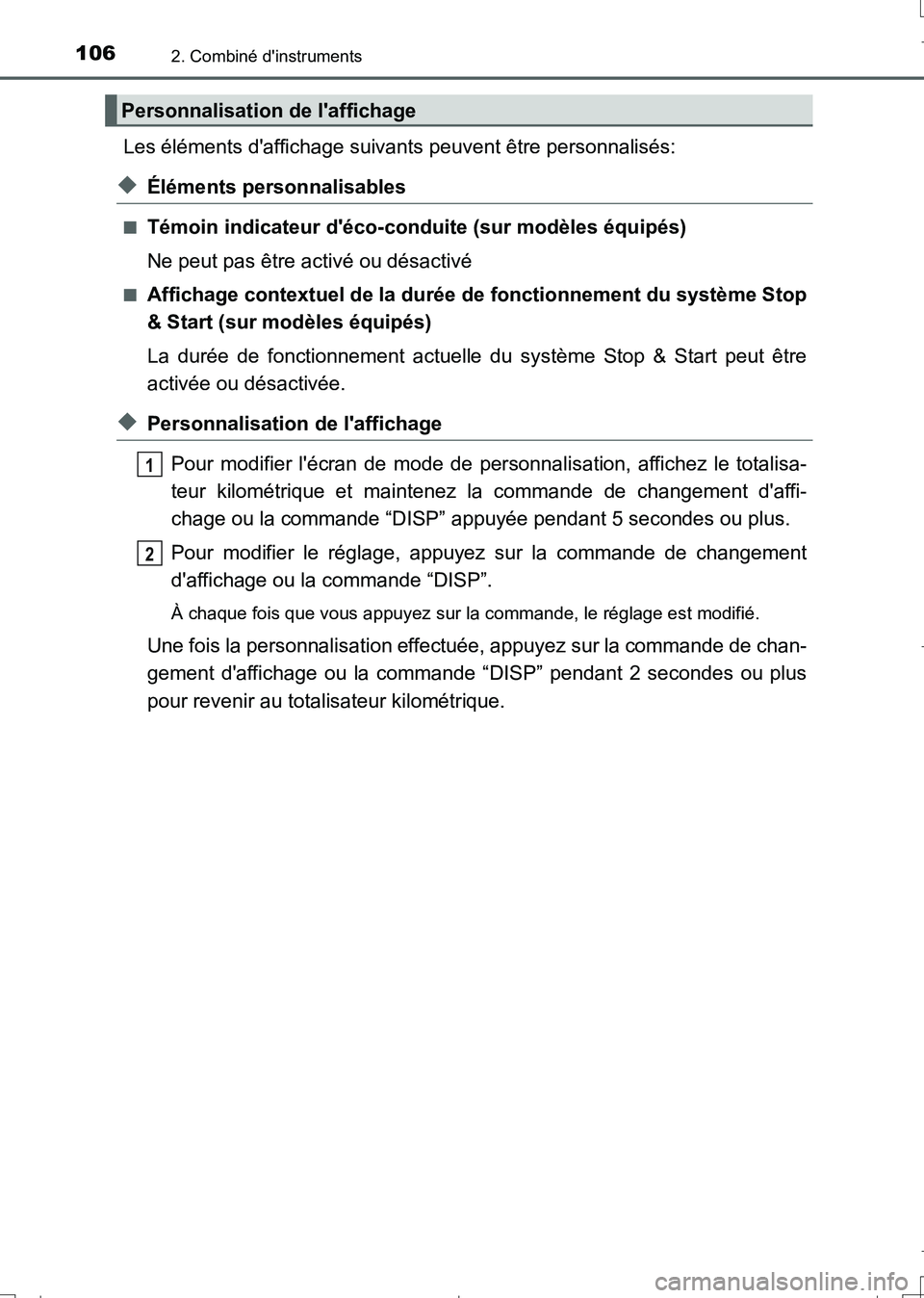

1062. Combiné d'instruments
UK_AURIS_Touring_Sport_EK (OM12L14K)
Les éléments d'affichage suivants peuvent être personnalisés:
◆Éléments personnalisables
■Témoin indicateur d'éco-conduite (sur modèles équipés)
Ne peut pas être activé ou désactivé
■Affichage contextuel de la durée de fonctionnement du système Stop
& Start (sur modèles équipés)
La durée de fonctionnement actuelle du système Stop & Start peut être
activée ou désactivée.
◆Personnalisation de l'affichage
Pour modifier l'écran de mode de personnalisation, affichez le totalisa-
teur kilométrique et maintenez la commande de changement d'affi-
chage ou la commande “DISP” appuyée pendant 5 secondes ou plus.
Pour modifier le réglage, appuyez sur la commande de changement
d'affichage ou la commande “DISP”.
À chaque fois que vous appuyez sur la commande, le réglage est modifié.
Une fois la personnalisation effectuée, appuyez sur la commande de chan-
gement d'affichage ou la commande “DISP” pendant 2 secondes ou plus
pour revenir au totalisateur kilométrique.
Personnalisation de l'affichage
1
2
AURIS Touring Sports_OM_French_OM12L14K.book 106 ページ ２０１６年６月２８日　火曜日　午後７時３７分

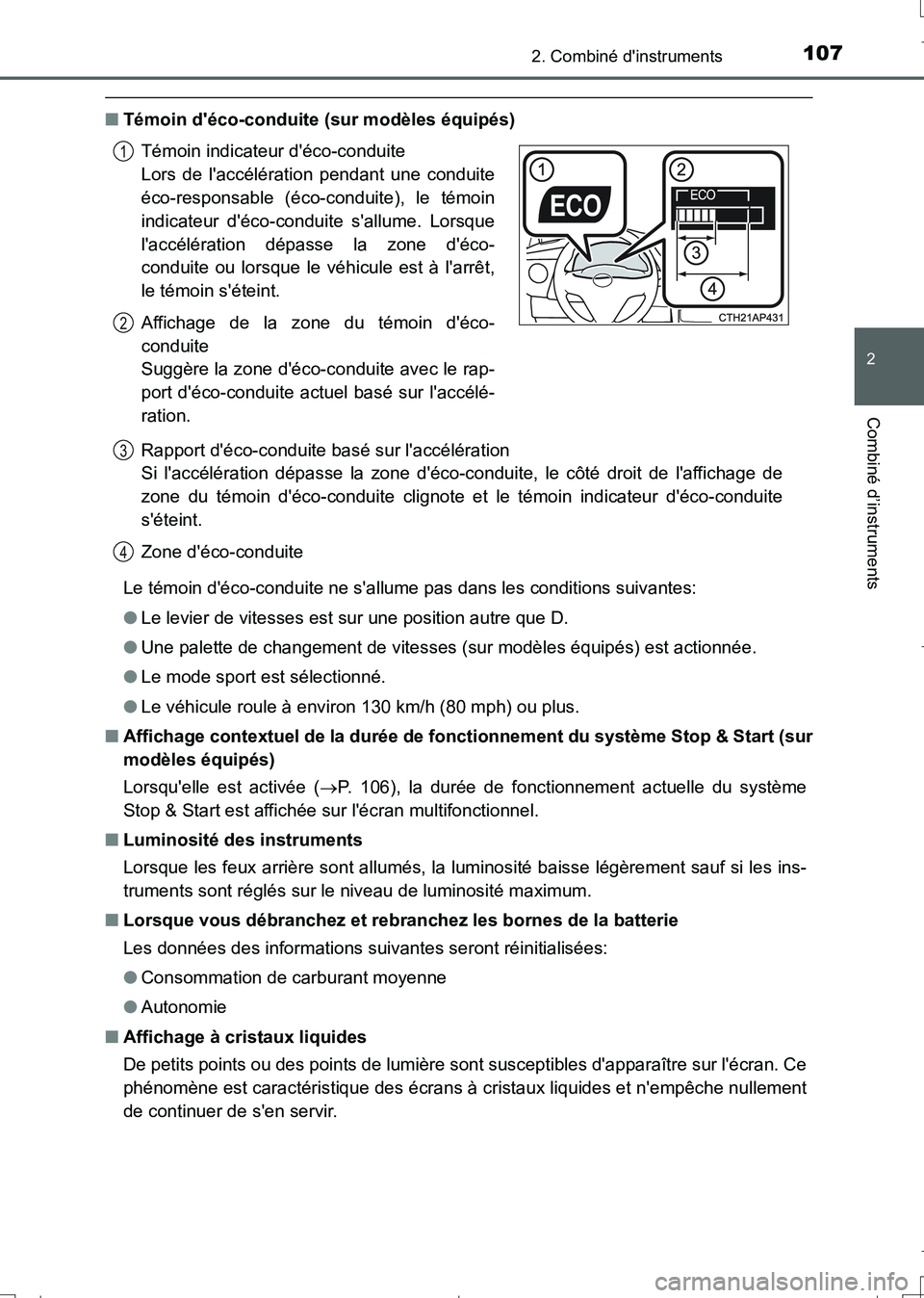

1072. Combiné d'instruments
2
Combiné d’instruments
UK_AURIS_Touring_Sport_EK (OM12L14K)
■Témoin d'éco-conduite (sur modèles équipés)
Le témoin d'éco-conduite ne s'allume pas dans les conditions suivantes:
●Le levier de vitesses est sur une position autre que D.
●Une palette de changement de vitesses (sur modèles équipés) est actionnée.
●Le mode sport est sélectionné.
●Le véhicule roule à environ 130 km/h (80 mph) ou plus.
■Affichage contextuel de la durée de fonctionnement du système Stop & Start (sur
modèles équipés)
Lorsqu'elle est activée (P. 106), la durée de fonctionnement actuelle du système
Stop & Start est affichée sur l'écran multifonctionnel.
■Luminosité des instruments
Lorsque les feux arrière sont allumés, la luminosité baisse légèrement sauf si les ins-
truments sont réglés sur le niveau de luminosité maximum.
■Lorsque vous débranchez et rebranchez les bornes de la batterie
Les données des informations suivantes seront réinitialisées:
●Consommation de carburant moyenne
●Autonomie
■Affichage à cristaux liquides
De petits points ou des points de lumière sont susceptibles d'apparaître sur l'écran. Ce
phénomène est caractéristique des écrans à cristaux liquides et n'empêche nullement
de continuer de s'en servir.Témoin indicateur d'éco-conduite
Lors de l'accélération pendant une conduite
éco-responsable (éco-conduite), le témoin
indicateur d'éco-conduite s'allume. Lorsque
l'accélération dépasse la zone d'éco-
conduite ou lorsque le véhicule est à l'arrêt,
le témoin s'éteint.
Affichage de la zone du témoin d'éco-
conduite
Suggère la zone d'éco-conduite avec le rap-
port d'éco-conduite actuel basé sur l'accélé-
ration.
Rapport d'éco-conduite basé sur l'accélération
Si l'accélération dépasse la zone d'éco-conduite, le côté droit de l'affichage de
zone du témoin d'éco-conduite clignote et le témoin indicateur d'éco-conduite
s'éteint.
Zone d'éco-conduite
1
2
3
4
AURIS Touring Sports_OM_French_OM12L14K.book 107 ページ ２０１６年６月２８日　火曜日　午後７時３７分

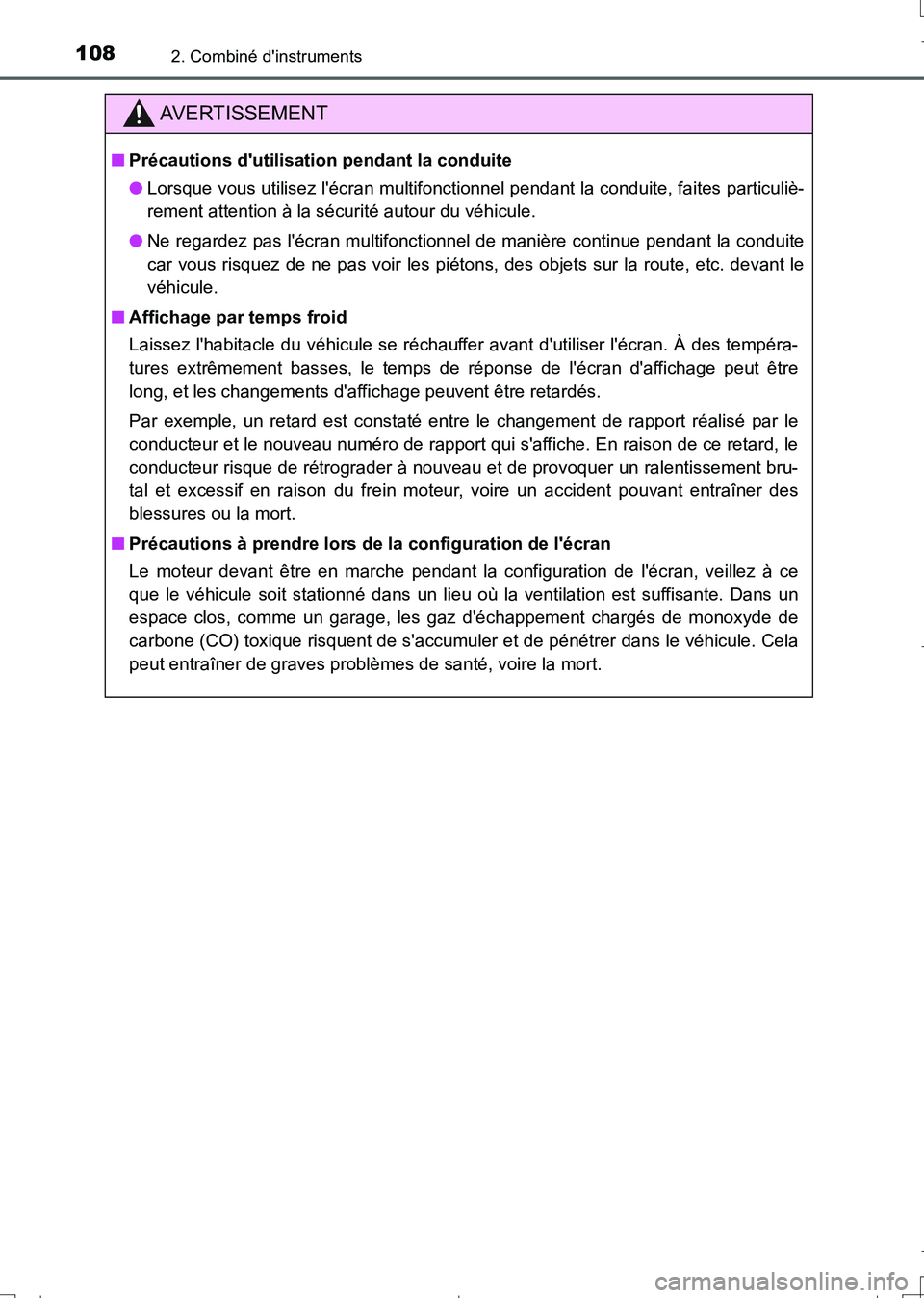

1082. Combiné d'instruments
UK_AURIS_Touring_Sport_EK (OM12L14K)
AVERTISSEMENT
■Précautions d'utilisation pendant la conduite
●Lorsque vous utilisez l'écran multifonctionnel pendant la conduite, faites particuliè-
rement attention à la sécurité autour du véhicule.
●Ne regardez pas l'écran multifonctionnel de manière continue pendant la conduite
car vous risquez de ne pas voir les piétons, des objets sur la route, etc. devant le
véhicule.
■Affichage par temps froid
Laissez l'habitacle du véhicule se réchauffer avant d'utiliser l'écran. À des tempéra-
tures extrêmement basses, le temps de réponse de l'écran d'affichage peut être
long, et les changements d'affichage peuvent être retardés.
Par exemple, un retard est constaté entre le changement de rapport réalisé par le
conducteur et le nouveau numéro de rapport qui s'affiche. En raison de ce retard, le
conducteur risque de rétrograder à nouveau et de provoquer un ralentissement bru-
tal et excessif en raison du frein moteur, voire un accident pouvant entraîner des
blessures ou la mort.
■Précautions à prendre lors de la configuration de l'écran
Le moteur devant être en marche pendant la configuration de l'écran, veillez à ce
que le véhicule soit stationné dans un lieu où la ventilation est suffisante. Dans un
espace clos, comme un garage, les gaz d'échappement chargés de monoxyde de
carbone (CO) toxique risquent de s'accumuler et de pénétrer dans le véhicule. Cela
peut entraîner de graves problèmes de santé, voire la mort.
AURIS Touring Sports_OM_French_OM12L14K.book 108 ページ ２０１６年６月２８日　火曜日　午後７時３７分

1092. Combiné d'instruments
2
Combiné d’instruments
UK_AURIS_Touring_Sport_EK (OM12L14K)

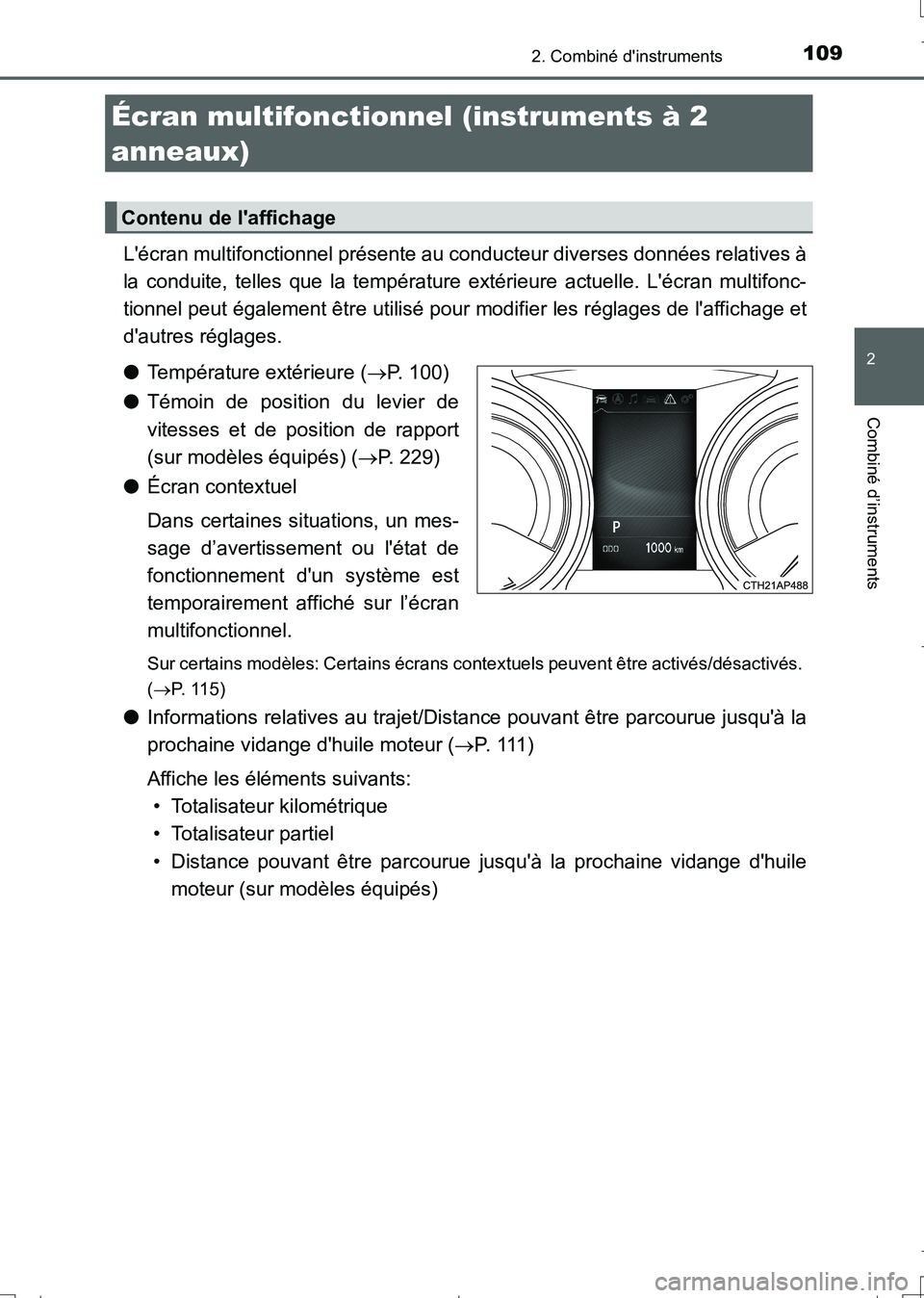

L'écran multifonctionnel présente au conducteur diverses données relatives à
la conduite, telles que la température extérieure actuelle. L'écran multifonc-
tionnel peut également être utilisé pour modifier les réglages de l'affichage et
d'autres réglages.
●Température extérieure (P. 100)
●Témoin de position du levier de
vitesses et de position de rapport
(sur modèles équipés) (P. 229)
●Écran contextuel
Dans certaines situations, un mes-
sage d’avertissement ou l'état de
fonctionnement d'un système est
temporairement affiché sur l’écran
multifonctionnel.
Sur certains modèles: Certains écrans contextuels peuvent être activés/désactivés.
(P. 1 1 5 )
●Informations relatives au trajet/Distance pouvant être parcourue jusqu'à la
prochaine vidange d'huile moteur (P. 1 1 1 )
Affiche les éléments suivants:
• Totalisateur kilométrique
• Totalisateur partiel
• Distance pouvant être parcourue jusqu'à la prochaine vidange d'huile
moteur (sur modèles équipés)
Écran multifonctionnel (instruments à 2
anneaux)
Contenu de l'affichage
AURIS Touring Sports_OM_French_OM12L14K.book 109 ページ ２０１６年６月２８日　火曜日　午後７時３７分

1102. Combiné d'instruments
UK_AURIS_Touring_Sport_EK (OM12L14K)

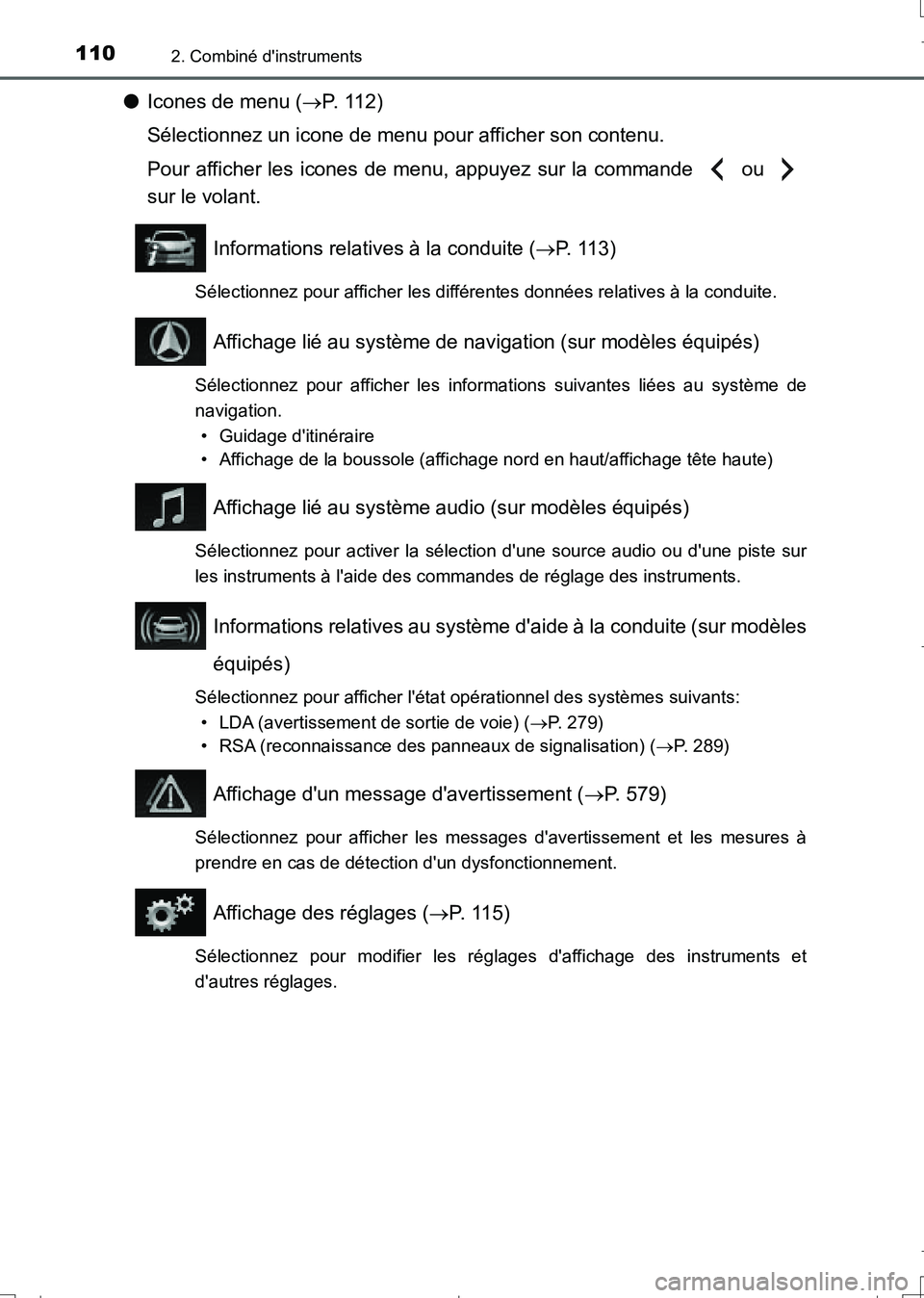

●Icones de menu (P. 11 2 )
Sélectionnez un icone de menu pour afficher son contenu.
Pour afficher les icones de menu, appuyez sur la commande ou
sur le volant.
Informations relatives à la conduite (P. 1 1 3 )
Sélectionnez pour afficher les différentes données relatives à la conduite.
Affichage lié au système de navigation (sur modèles équipés)
Sélectionnez pour afficher les informations suivantes liées au système de
navigation.
• Guidage d'itinéraire
• Affichage de la boussole (affichage nord en haut/affichage tête haute)
Affichage lié au système audio (sur modèles équipés)
Sélectionnez pour activer la sélection d'une source audio ou d'une piste sur
les instruments à l'aide des commandes de réglage des instruments.
Informations relatives au système d'aide à la conduite (sur modèles
équipés)
Sélectionnez pour afficher l'état opérationnel des systèmes suivants:
• LDA (avertissement de sortie de voie) (P. 279)
• RSA (reconnaissance des panneaux de signalisation) (P. 289)
Affichage d'un message d'avertissement (P. 579)
Sélectionnez pour afficher les messages d'avertissement et les mesures à
prendre en cas de détection d'un dysfonctionnement.
Affichage des réglages (P. 1 1 5 )
Sélectionnez pour modifier les réglages d'affichage des instruments et
d'autres réglages.
AURIS Touring Sports_OM_French_OM12L14K.book 110 ページ ２０１６年６月２８日　火曜日　午後７時３７分
