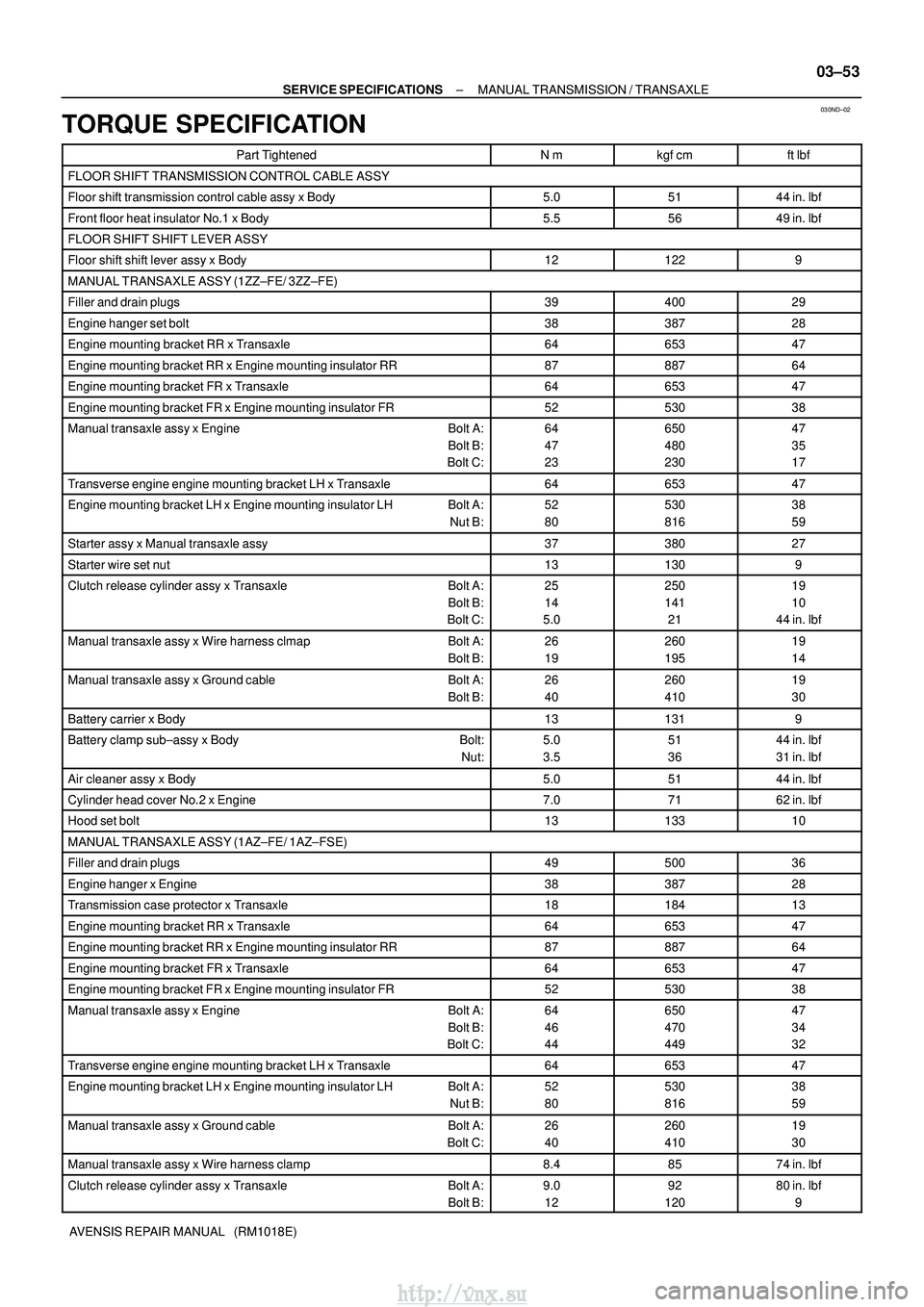

Page 211 of 2234

TOYOTA AVENSIS 2003  Service Repair Manual 030ND±02
±
SERVICE SPECIFICATIONS MANUAL TRANSMISSION / TRANSAXLE
03±53
AVENSIS REPAIR MANUAL   (RM1018E)
TORQUE SPECIFICATION
Part TightenedNmkgf cmft lbf
FLOOR SHIFT TRANSMISSION CONTROL CABLE

Page 212 of 2234

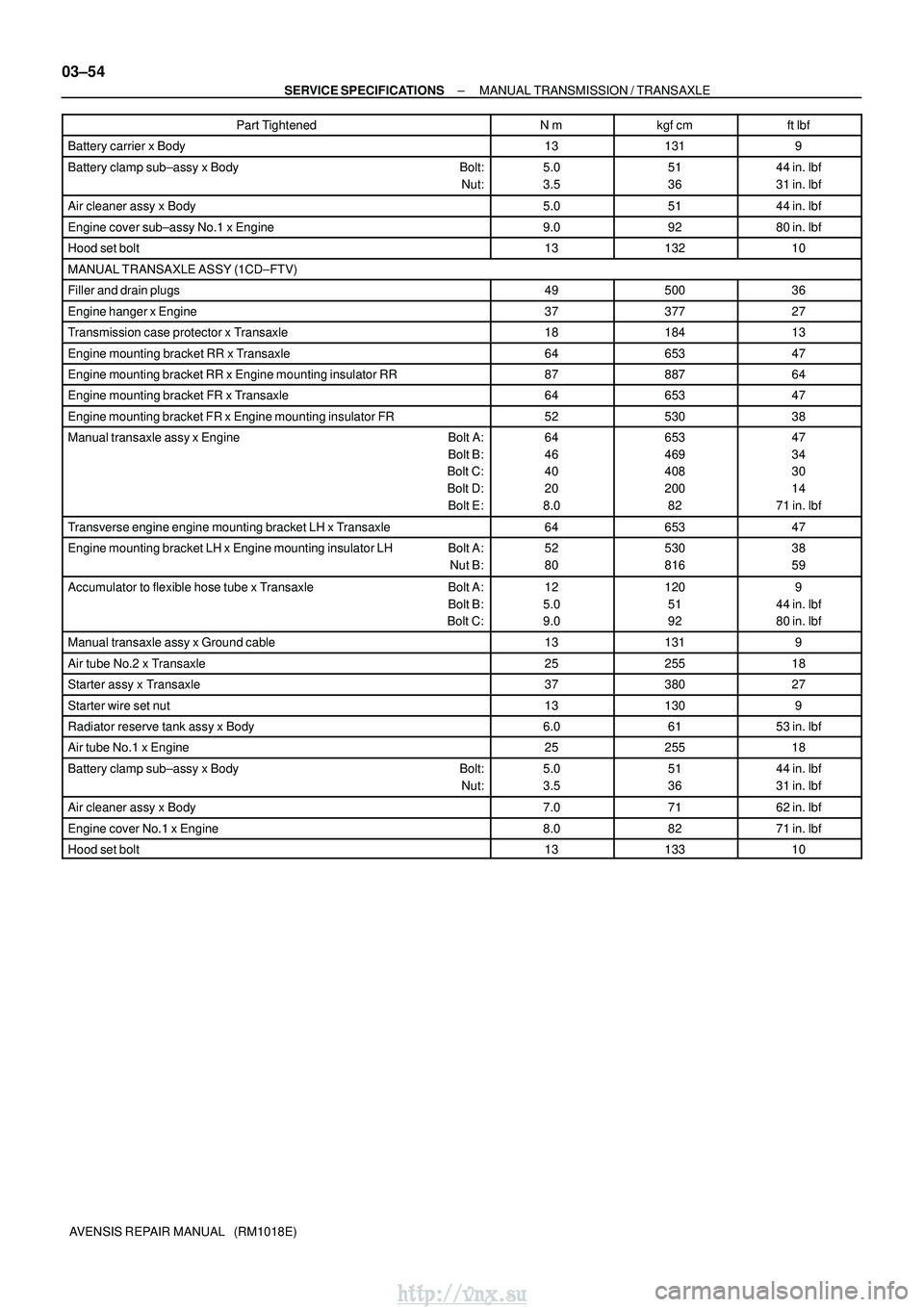

TOYOTA AVENSIS 2003  Service Repair Manual 03±54
±
SERVICE SPECIFICATIONS MANUAL TRANSMISSION / TRANSAXLE
AVENSIS REPAIR MANUAL   (RM1018E) Part Tightened
ftlbf
kgf cm
N m
Battery carrier x Body131319
Battery clamp sub±assy x Body Bolt:

Page 213 of 2234

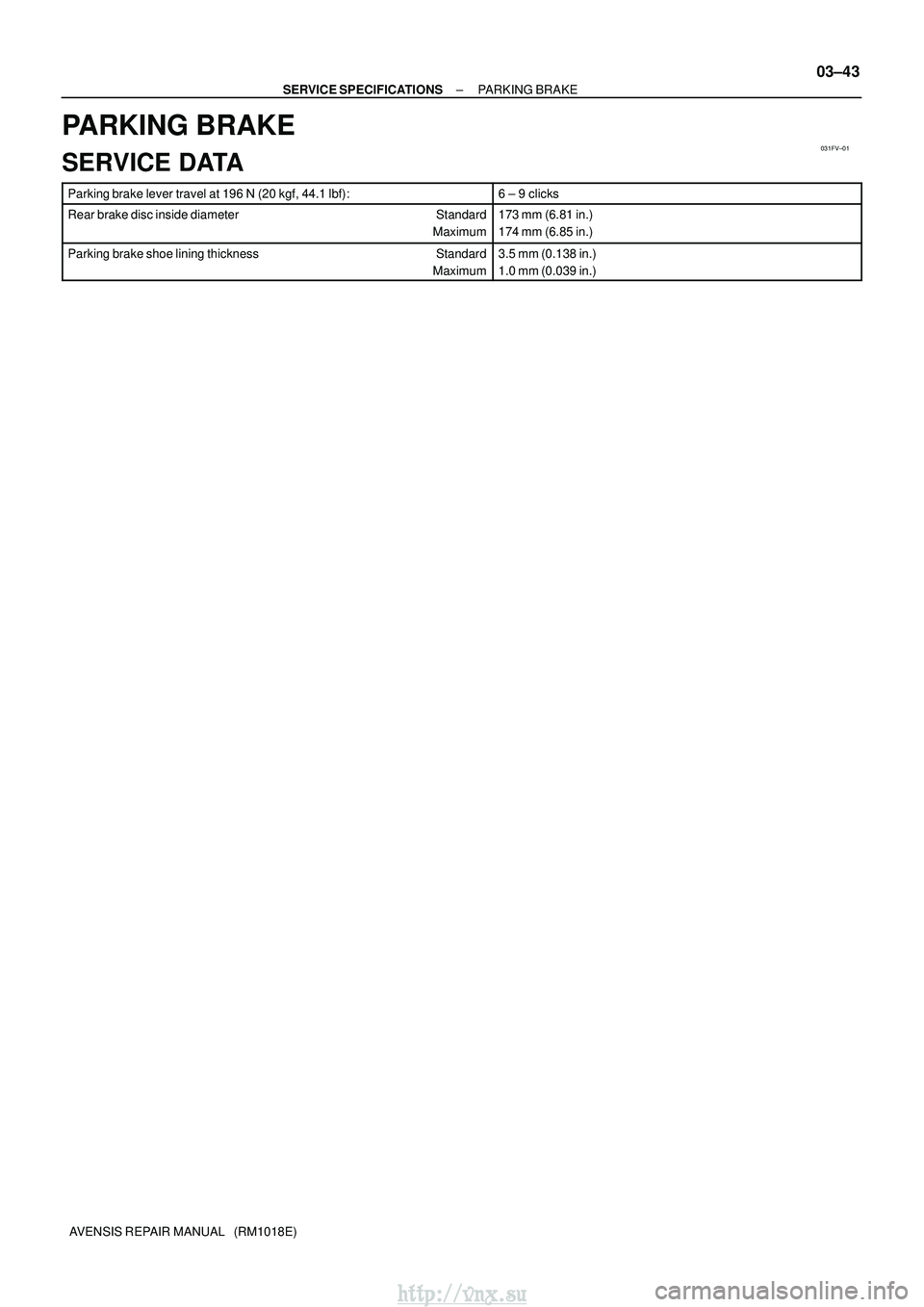

TOYOTA AVENSIS 2003  Service Repair Manual 031FV±01
±
SERVICE SPECIFICATIONS PARKING BRAKE
03±43
AVENSIS REPAIR MANUAL   (RM1018E)
PARKING BRAKE
SERVICE DATA
Parking brake lever travel at 196 N (20 kgf, 44.1 lbf):6 ± 9 clicks
Rear brake di

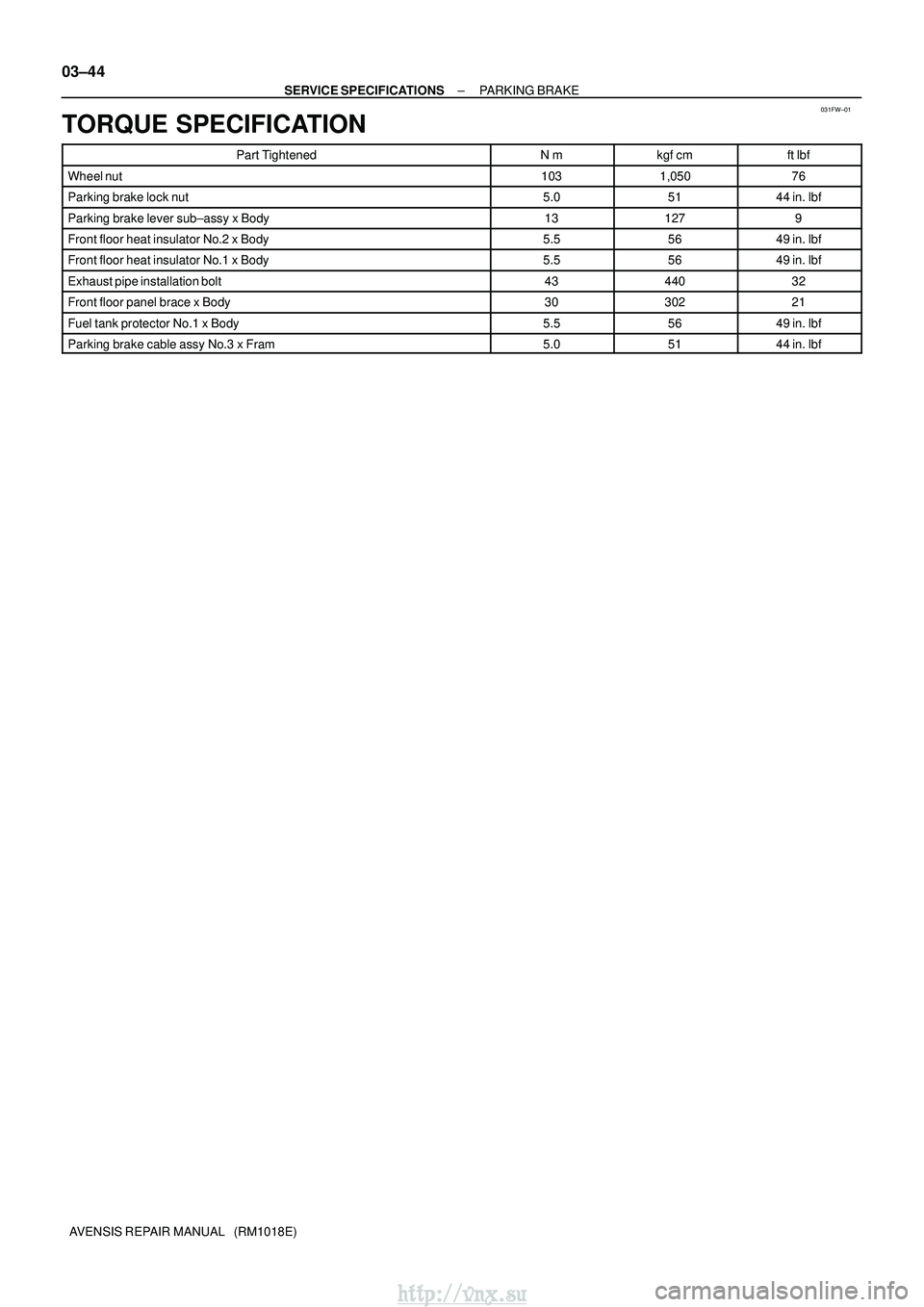

Page 214 of 2234

TOYOTA AVENSIS 2003  Service Repair Manual 031FW±01
03±44
±
SERVICE SPECIFICATIONS PARKING BRAKE
AVENSIS REPAIR MANUAL   (RM1018E)
TORQUE SPECIFICATION
Part TightenedN mkgf cmft lbf
Wheel nut1031,05076
Parking brake lock nut5.05144 in.

Page 215 of 2234

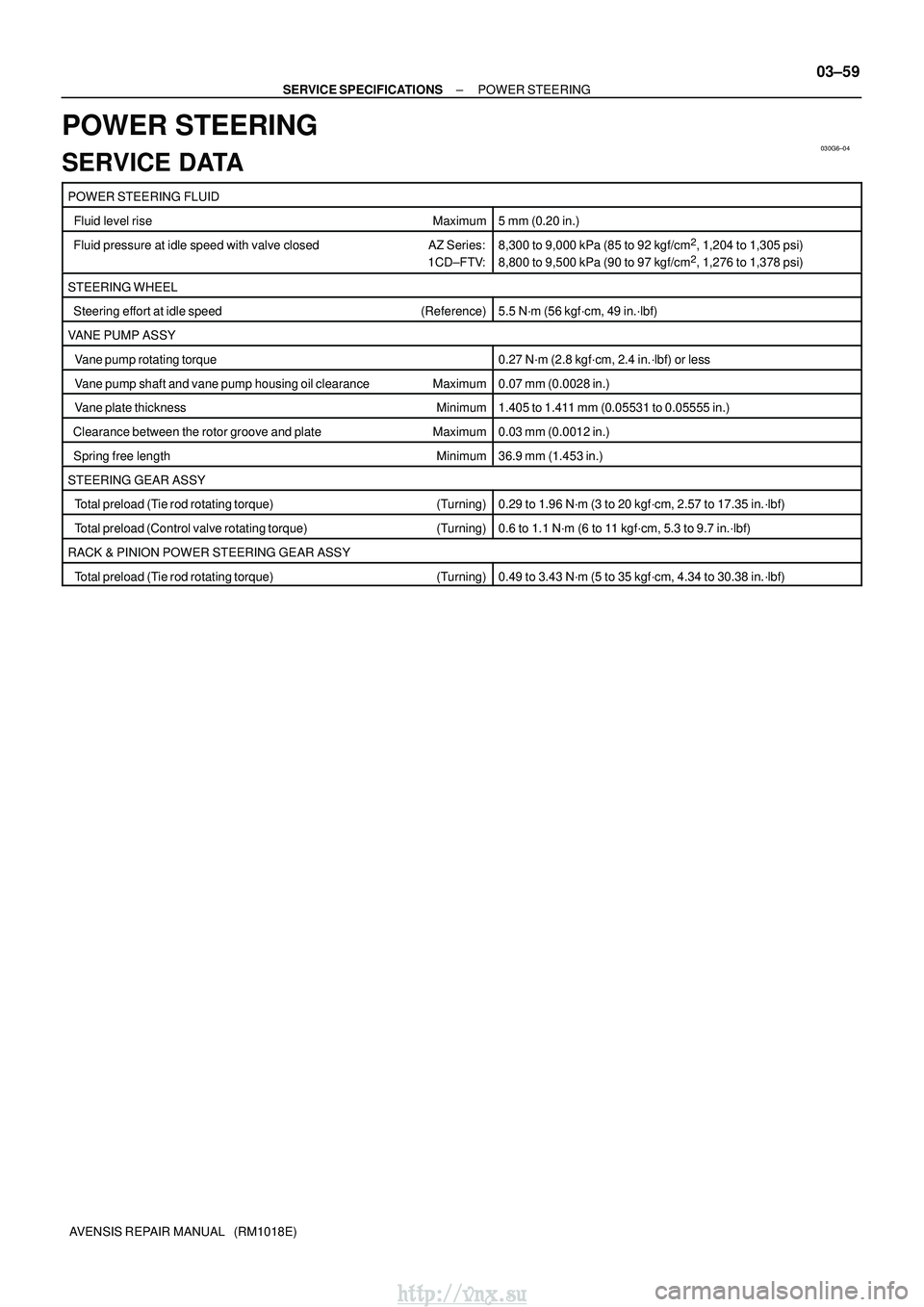

TOYOTA AVENSIS 2003  Service Repair Manual 030G6±04
±
SERVICE SPECIFICATIONS POWER STEERING
03±59
AVENSIS REPAIR MANUAL   (RM1018E)
POWER STEERING
SERVICE DATA
POWER STEERING FLUID
  Fluid level rise Maximum5 mm (0.20 in.)
  Fluid pressure

Page 216 of 2234

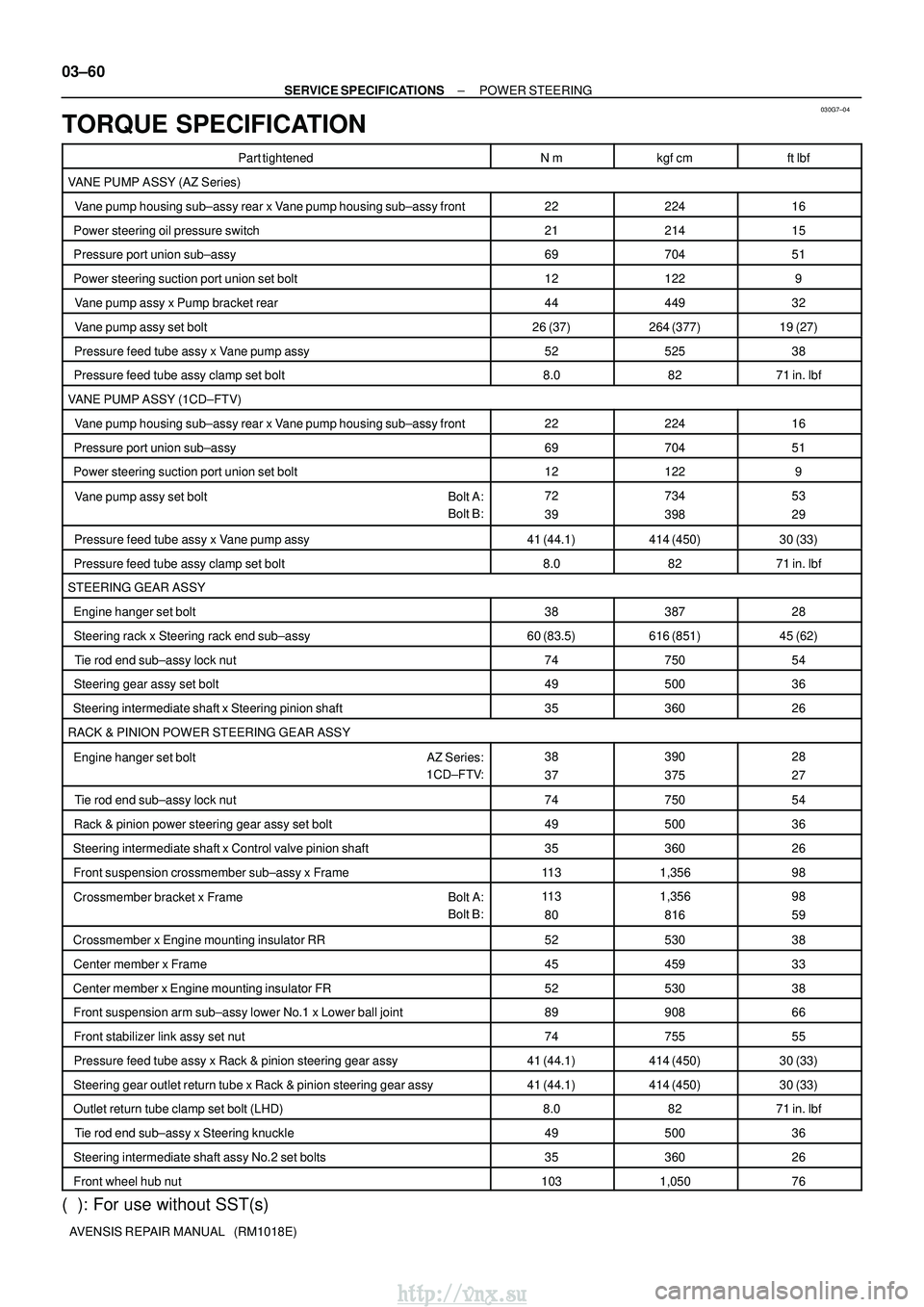

TOYOTA AVENSIS 2003  Service Repair Manual 030G7±04
03±60
±
SERVICE SPECIFICATIONS POWER STEERING
AVENSIS REPAIR MANUAL   (RM1018E)
TORQUE SPECIFICATION
Part tightenedN mkgf cmft lbf
VANE PUMP ASSY (AZ Series)
  Vane pump housing sub±as

Page 217 of 2234

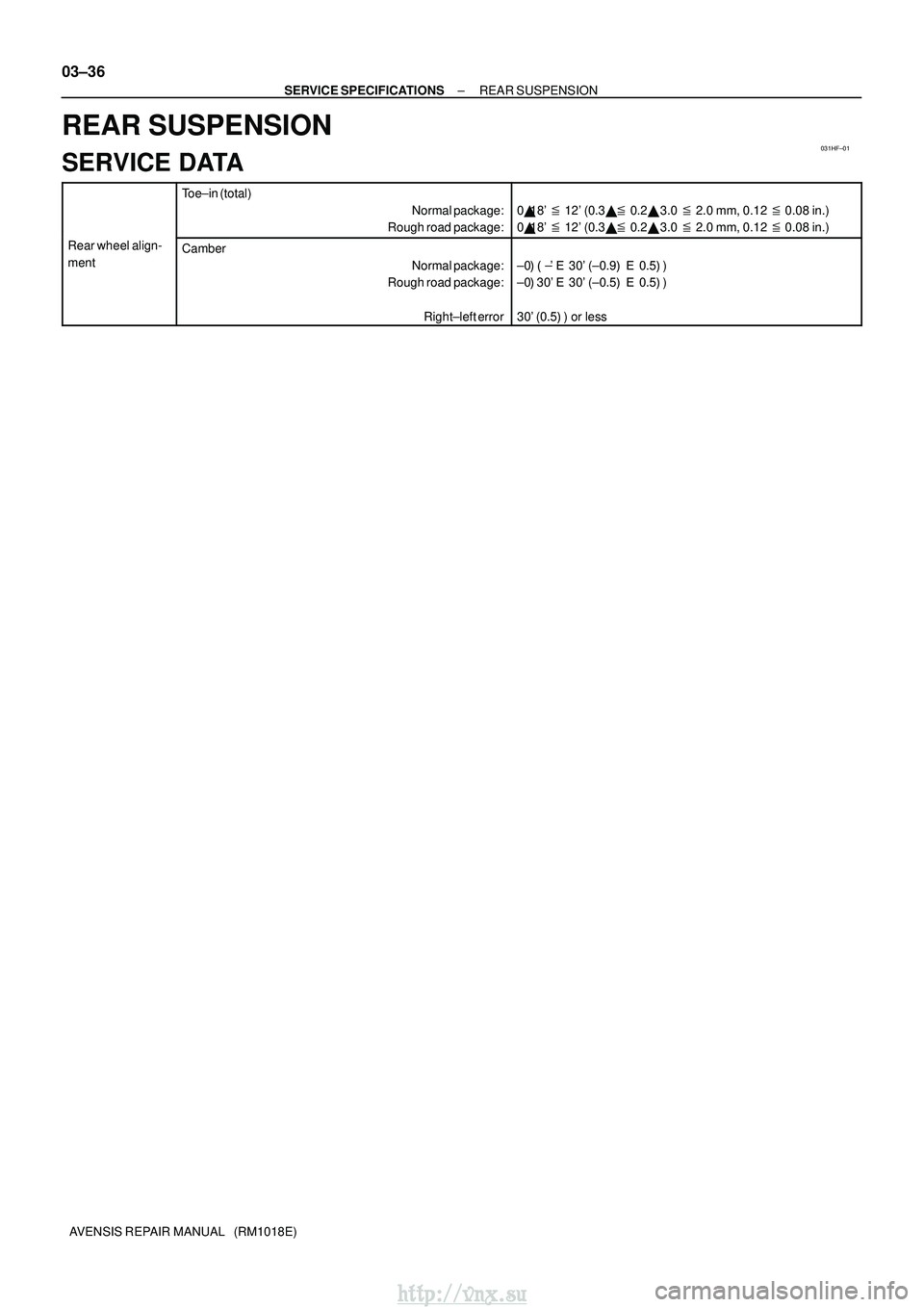

TOYOTA AVENSIS 2003  Service Repair Manual 031HF±01
03±36
±
SERVICE SPECIFICATIONS REAR SUSPENSION
AVENSIS REPAIR MANUAL   (RM1018E)
REAR SUSPENSION
SERVICE DATA
Toe±in (total) Normal package:
Rough road package:
0 18   12 (0.3    0.

Page 218 of 2234

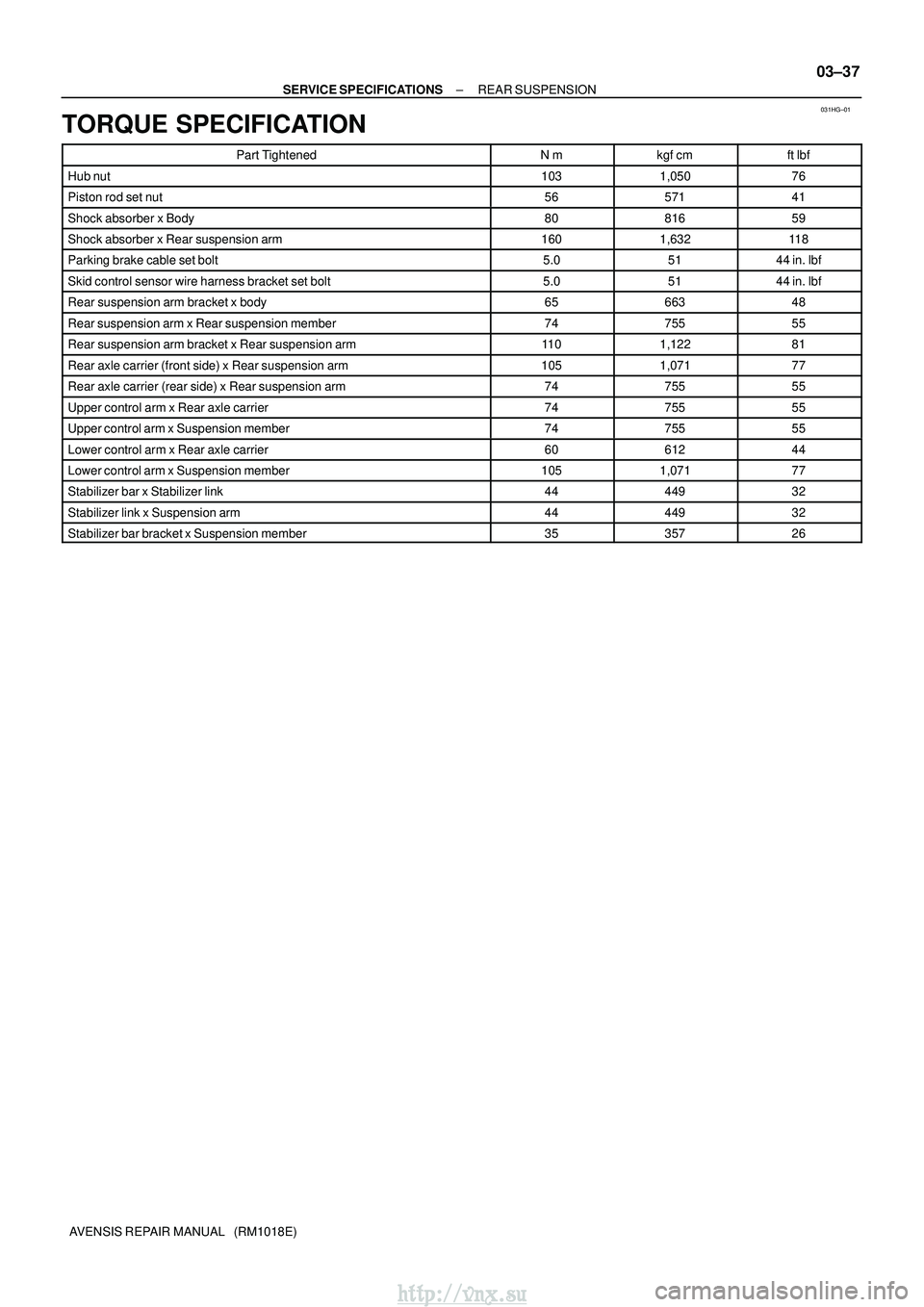

TOYOTA AVENSIS 2003  Service Repair Manual 031HG±01
±
SERVICE SPECIFICATIONS REAR SUSPENSION
03±37
AVENSIS REPAIR MANUAL   (RM1018E)
TORQUE SPECIFICATION
Part TightenedNmkgf cmft lbf
Hub nut1031,05076
Piston rod set nut5657141
Shock abso

Page 219 of 2234

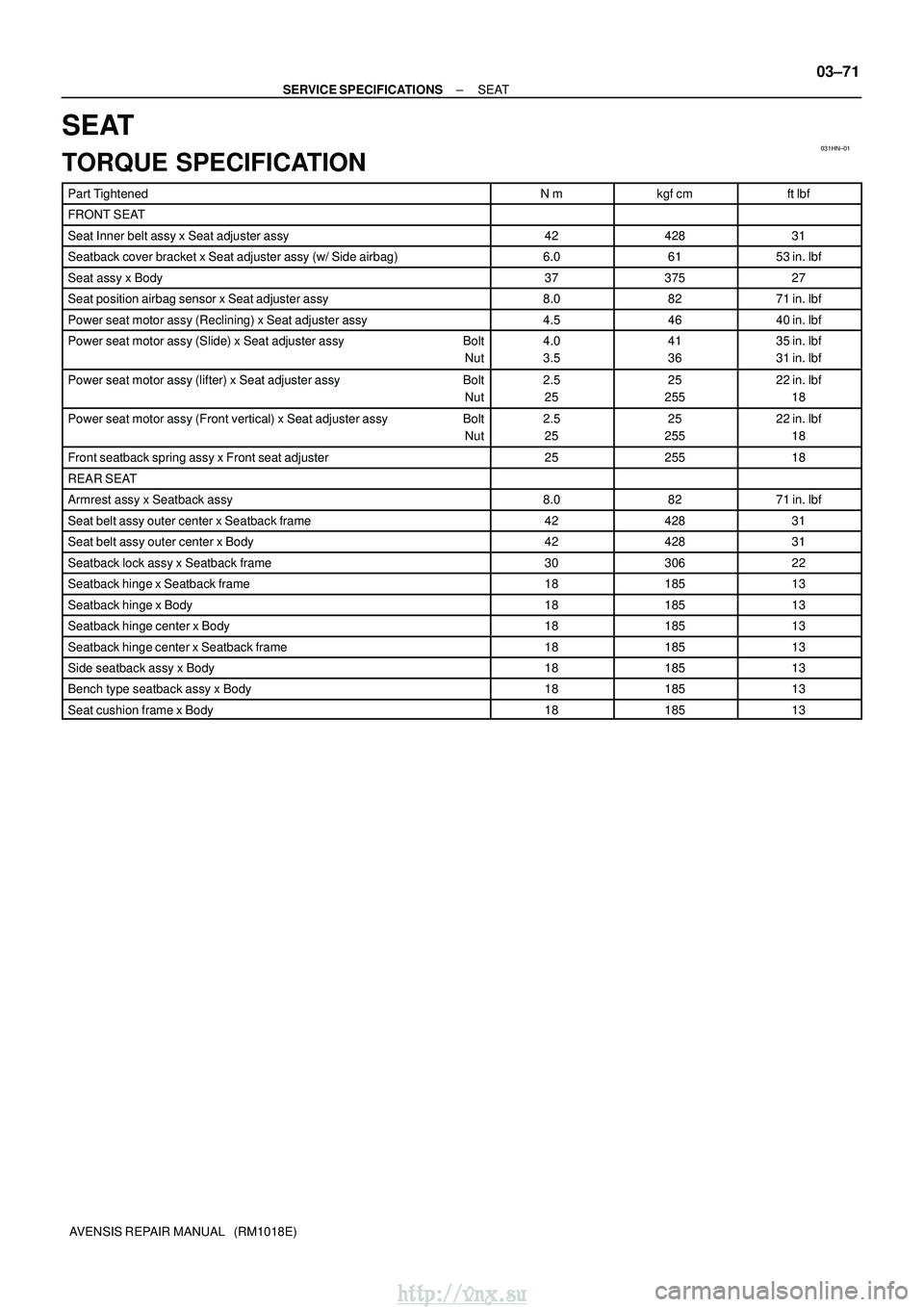

TOYOTA AVENSIS 2003  Service Repair Manual 031HN±01
±
SERVICE SPECIFICATIONS SEAT
03±71
AVENSIS REPAIR MANUAL   (RM1018E)
SEAT
TORQUE SPECIFICATION
Part TightenedNmkgf cmft lbf
FRONT SEAT
Seat Inner belt assy x Seat adjuster assy4242831

Page 220 of 2234

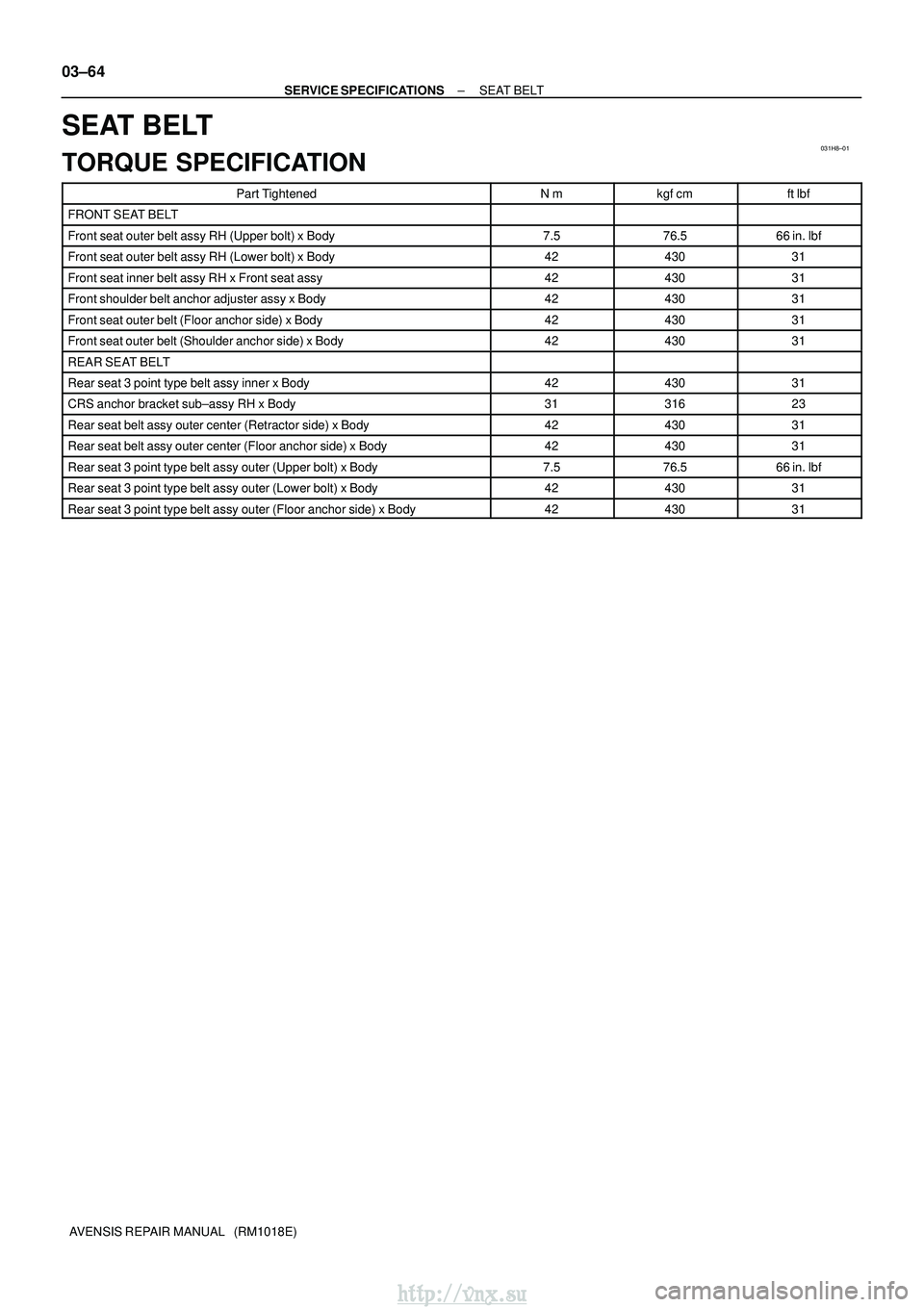

TOYOTA AVENSIS 2003  Service Repair Manual 031H8±01
03±64
±
SERVICE SPECIFICATIONS SEAT BELT
AVENSIS REPAIR MANUAL   (RM1018E)
SEAT BELT
TORQUE SPECIFICATION
Part TightenedN mkgf cmft lbf
FRONT SEAT BELT
Front seat outer belt assy RH (Up
