TOYOTA AVENSIS 2015 Brugsanvisning (in Danish)

4917-3. Gør-det-selv vedligeholdelse
OM20C20DK
7
Vedligeholdelse og pleje

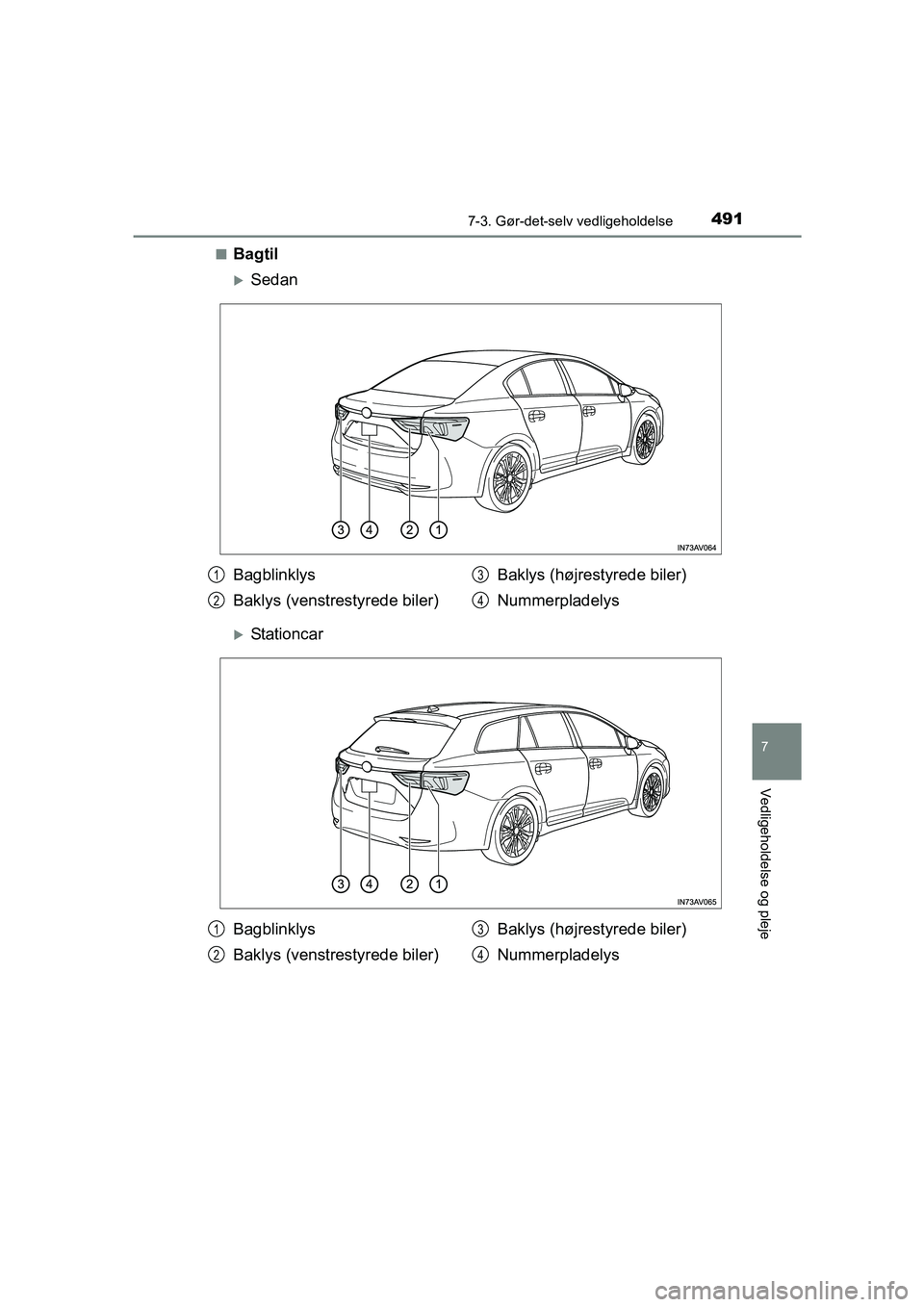

■Bagtil
XSedan
XStationcar
Bagblinklys
Baklys (venstrestyrede biler)Baklys (højrestyrede biler)
Nummerpladelys1
2
3
4
Bagblinklys
Baklys (venstrestyrede biler)Baklys (højrestyrede biler)
Nummerpladelys1
2
3
4
OM20C20DK.book Page 491 Wednesday, April 29, 2015 1:03 PM

4927-3. Gør-det-selv vedligeholdelse
OM20C20DK■

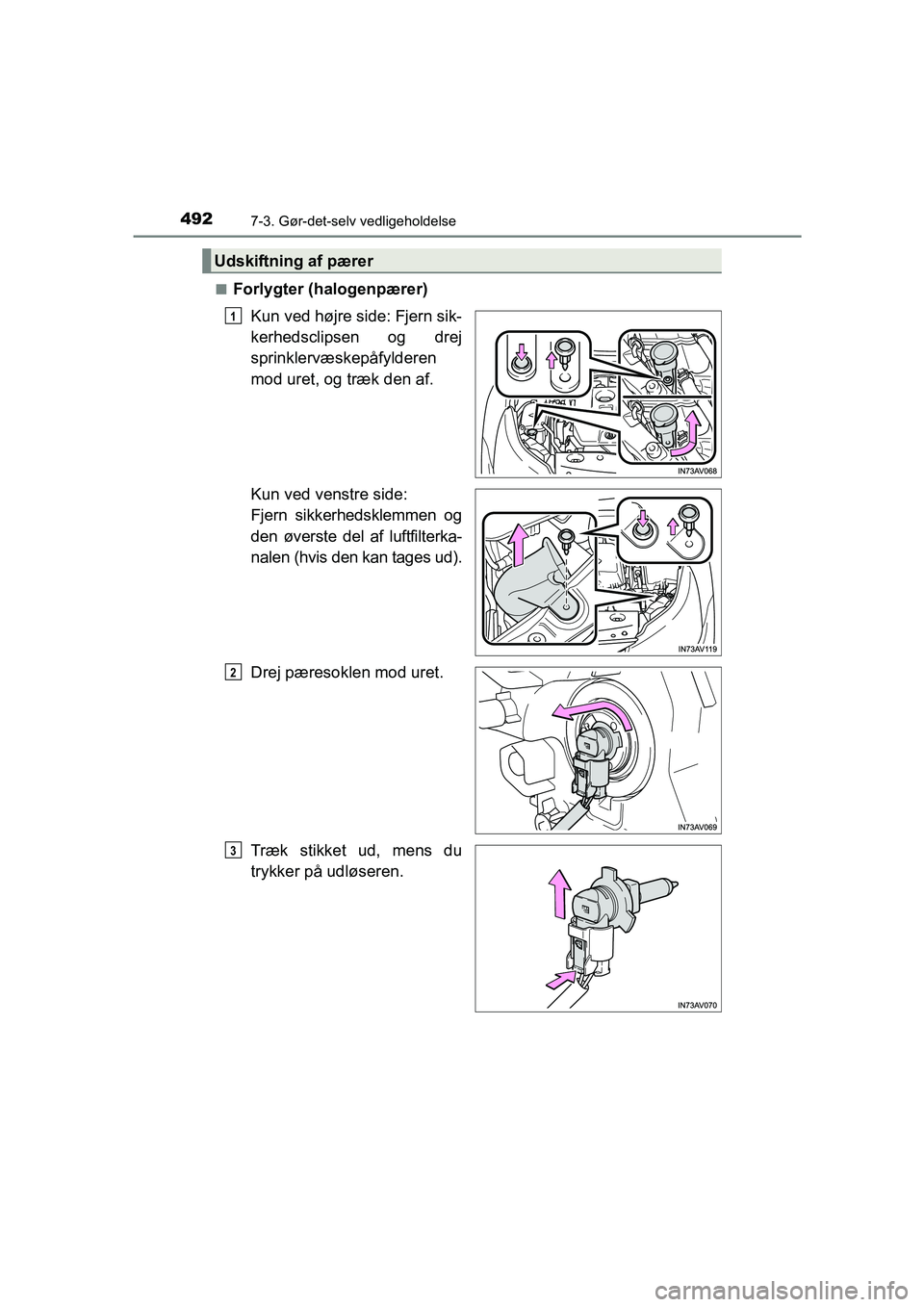

Forlygter (halogenpærer)
Kun ved højre side: Fjern sik-
kerhedsclipsen og drej
sprinklervæskepåfylderen
mod uret, og træk den af.
Kun ved venstre side:
Fjern sikkerhedsklemmen og
den øverste del af luftfilterka-
nalen (hvis den kan tages ud).
Drej pæresoklen mod uret.
Træk stikket ud, mens du
trykker på udløseren.
Udskiftning af pærer
1
2
3
OM20C20DK.book Page 492 Wednesday, April 29, 2015 1:03 PM

4937-3. Gør-det-selv vedligeholdelse
OM20C20DK
7
Vedligeholdelse og pleje

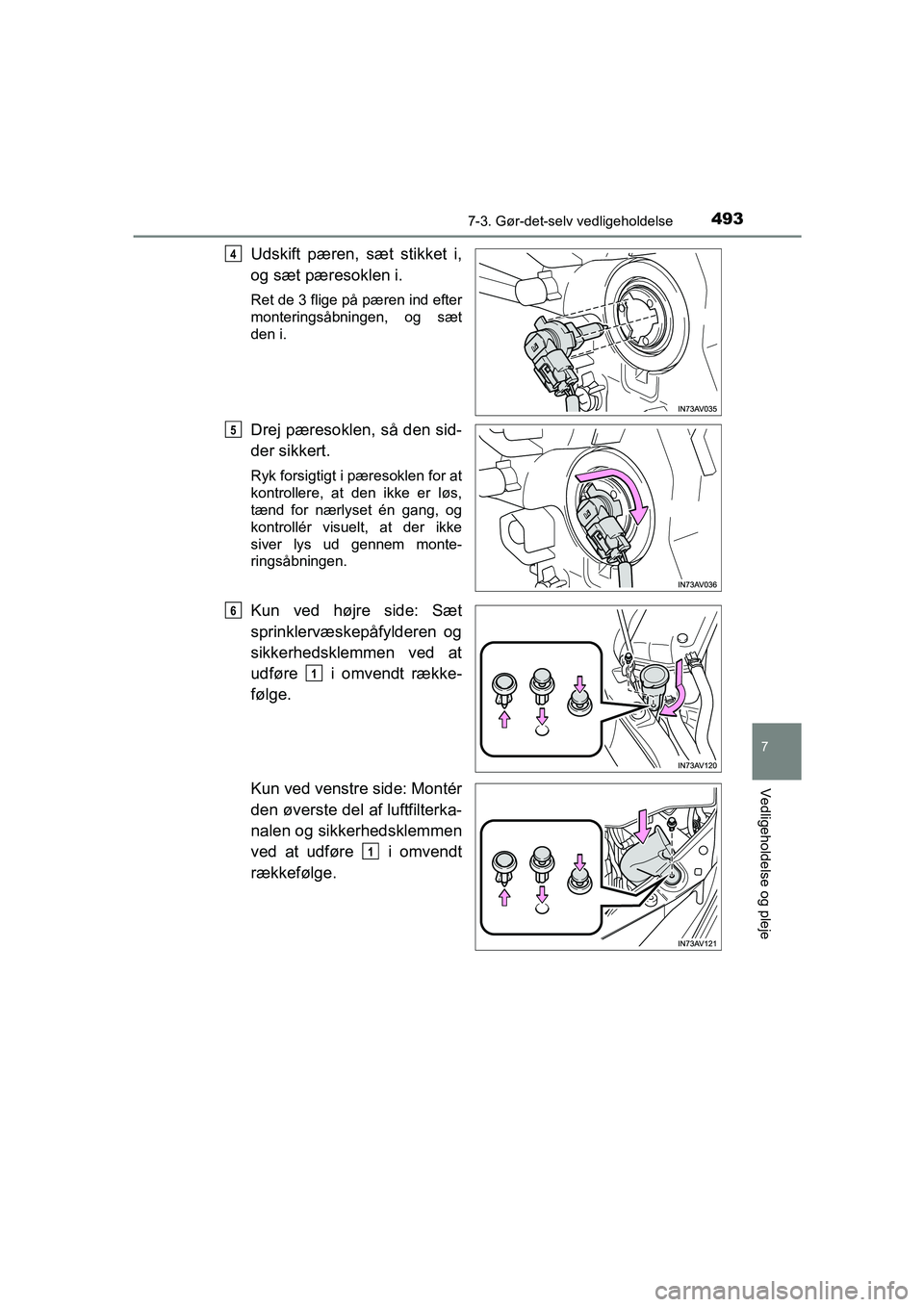

Udskift pæren, sæt stikket i,
og sæt pæresoklen i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Drej pæresoklen, så den sid-
der sikkert.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for nærlyset én gang, og
kontrollér visuelt, at der ikke
siver lys ud gennem monte-
ringsåbningen.
Kun ved højre side: Sæt
sprinklervæskepåfylderen og
sikkerhedsklemmen ved at
udføre i omvendt række-
følge.
Kun ved venstre side: Montér
den øverste del af luftfilterka-
nalen og sikkerhedsklemmen
ved at udføre i omvendt
rækkefølge.
4
5
6
1
1
OM20C20DK.book Page 493 Wednesday, April 29, 2015 1:03 PM

4947-3. Gør-det-selv vedligeholdelse
OM20C20DK■

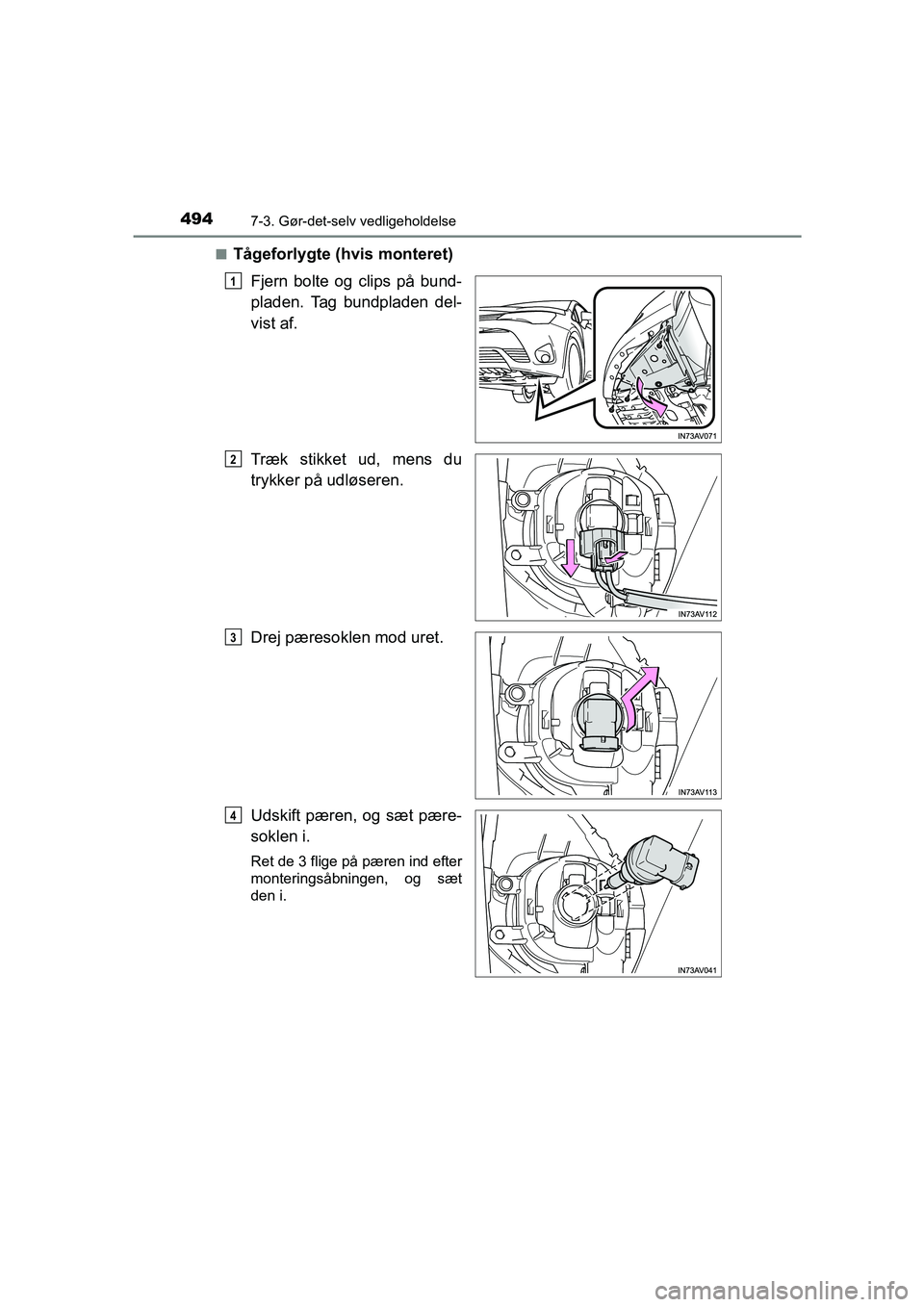

Tågeforlygte (hvis monteret)
Fjern bolte og clips på bund-
pladen. Tag bundpladen del-
vist af.
Træk stikket ud, mens du
trykker på udløseren.
Drej pæresoklen mod uret.
Udskift pæren, og sæt pære-
soklen i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
1
2
3
4
OM20C20DK.book Page 494 Wednesday, April 29, 2015 1:03 PM

4957-3. Gør-det-selv vedligeholdelse
OM20C20DK
7
Vedligeholdelse og pleje

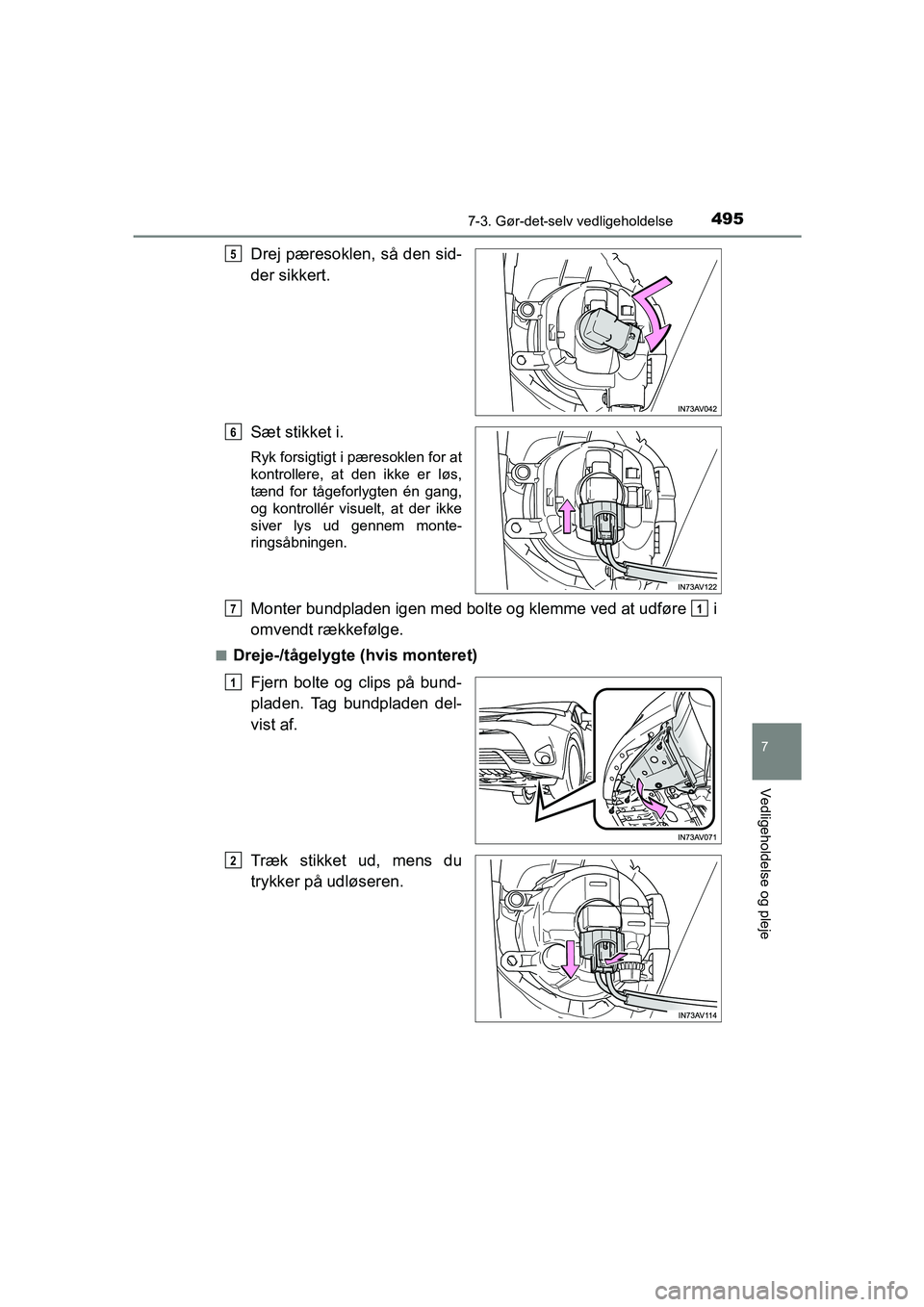

Drej pæresoklen, så den sid-
der sikkert.
Sæt stikket i.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for tågeforlygten én gang,
og kontrollér visuelt, at der ikke
siver lys ud gennem monte-
ringsåbningen.
Monter bundpladen igen med bolte og klemme ved at udføre i
omvendt rækkefølge.
■Dreje-/tågelygte (hvis monteret)
Fjern bolte og clips på bund-
pladen. Tag bundpladen del-
vist af.
Træk stikket ud, mens du
trykker på udløseren.
5
6
71
1
2
OM20C20DK.book Page 495 Wednesday, April 29, 2015 1:03 PM

4967-3. Gør-det-selv vedligeholdelse
OM20C20DK

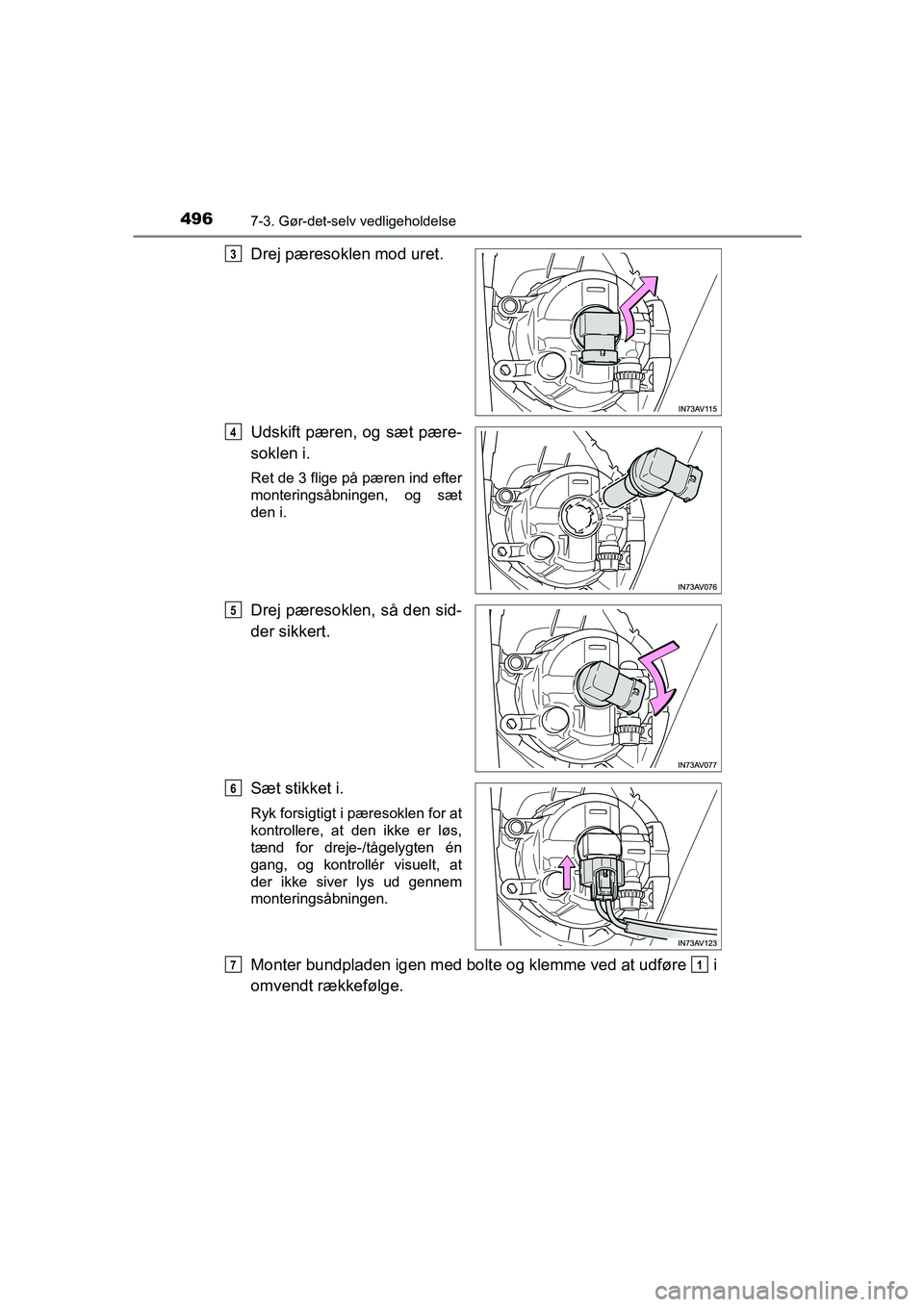

Drej pæresoklen mod uret.
Udskift pæren, og sæt pære-
soklen i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Drej pæresoklen, så den sid-
der sikkert.
Sæt stikket i.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for dreje-/tågelygten én
gang, og kontrollér visuelt, at
der ikke siver lys ud gennem
monteringsåbningen.
Monter bundpladen igen med bolte og klemme ved at udføre i
omvendt rækkefølge.
3
4
5
6
71
OM20C20DK.book Page 496 Wednesday, April 29, 2015 1:03 PM

4977-3. Gør-det-selv vedligeholdelse
OM20C20DK
7
Vedligeholdelse og pleje

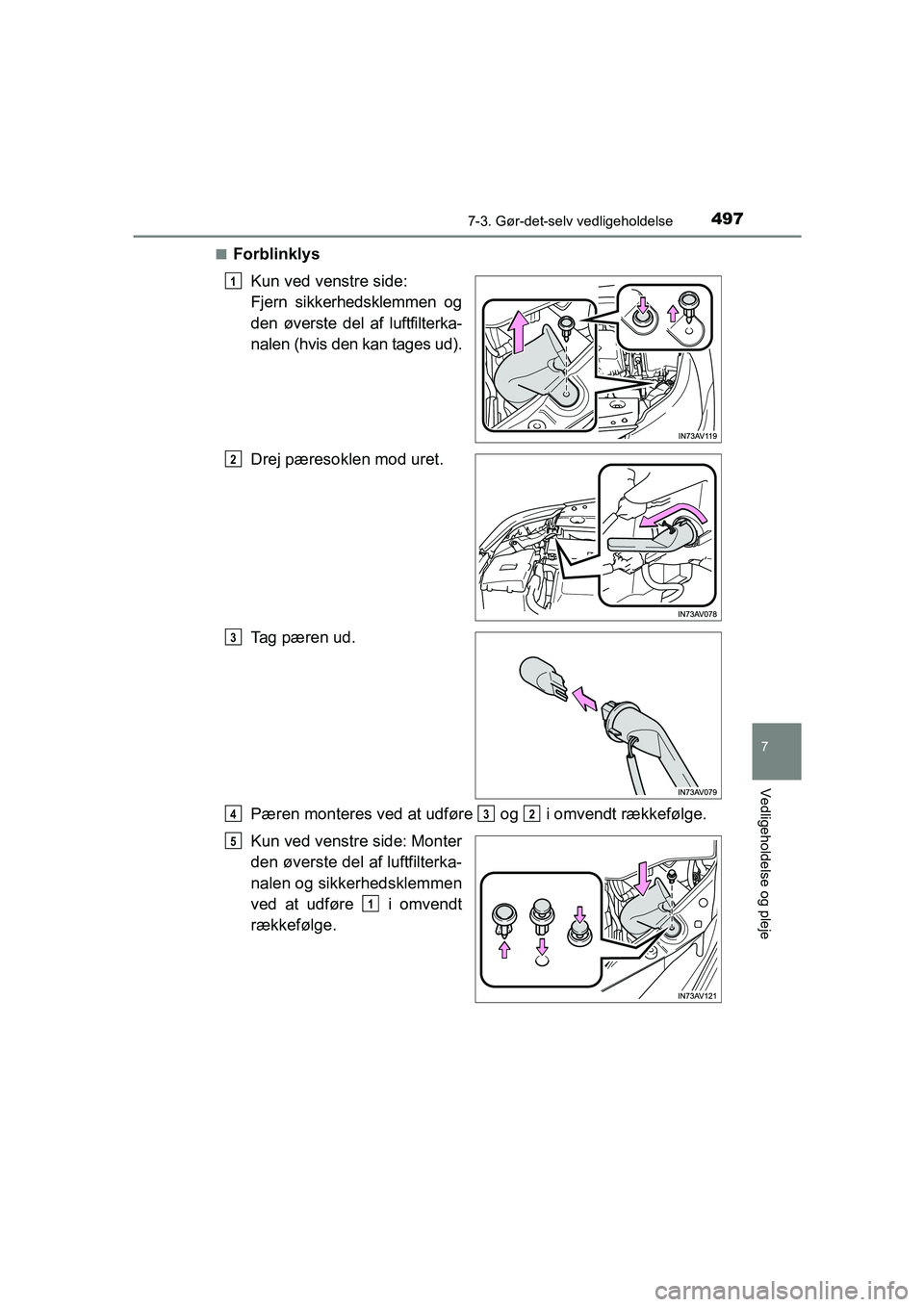

■ForblinklysKun ved venstre side:
Fjern sikkerhedsklemmen og
den øverste del af luftfilterka-
nalen (hvis den kan tages ud).
Drej pæresoklen mod uret.
Tag pæren ud.
Pæren monteres ved at udføre og i omvendt rækkefølge.
Kun ved venstre side: Monter
den øverste del af luftfilterka-
nalen og sikkerhedsklemmen
ved at udføre i omvendt
rækkefølge.
1
2
3
432
5
1
OM20C20DK.book Page 497 Wednesday, April 29, 2015 1:03 PM

4987-3. Gør-det-selv vedligeholdelse
OM20C20DK■

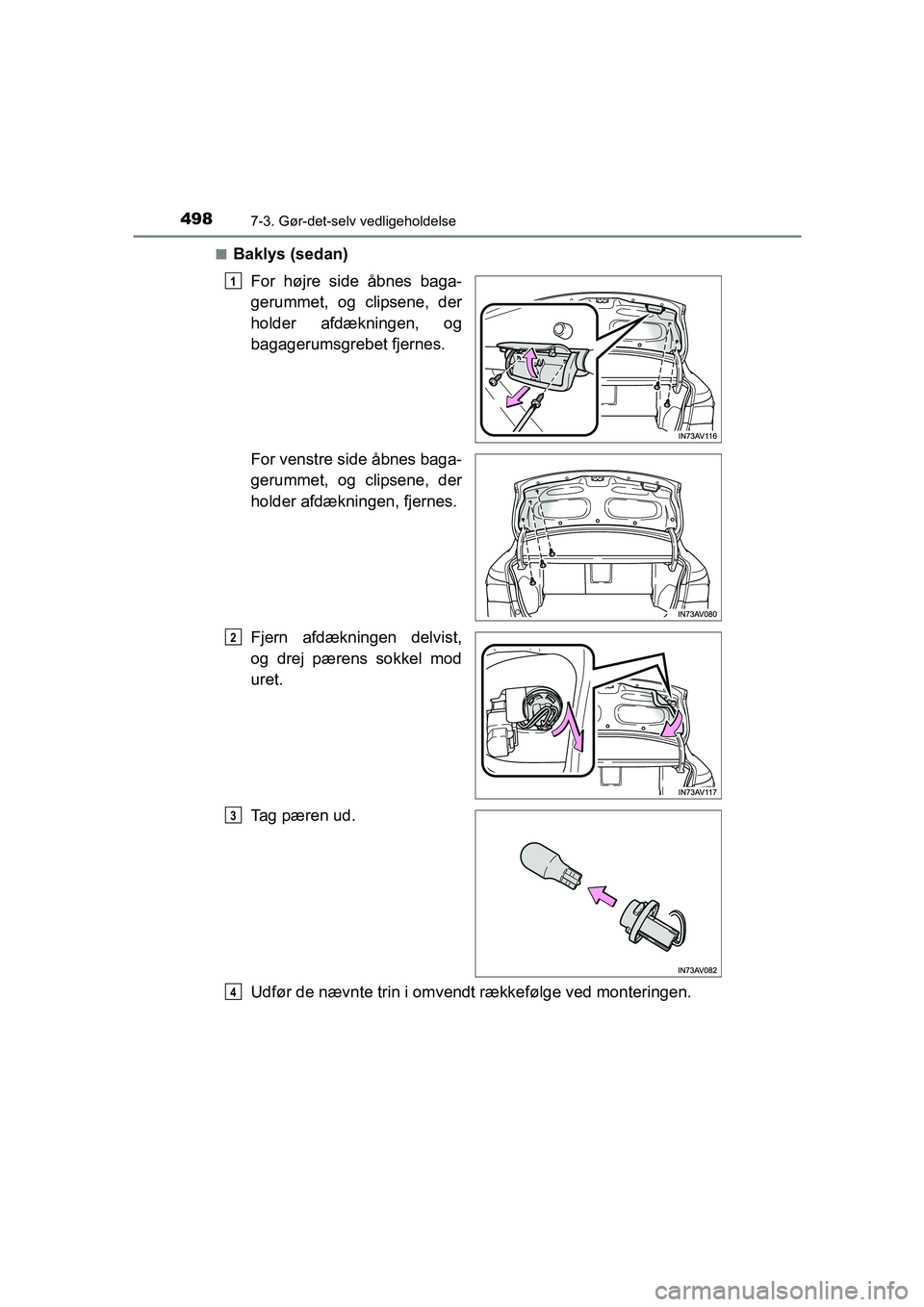

Baklys (sedan)
For højre side åbnes baga-
gerummet, og clipsene, der
holder afdækningen, og
bagagerumsgrebet fjernes.
For venstre side åbnes baga-
gerummet, og clipsene, der
holder afdækningen, fjernes.
Fjern afdækningen delvist,
og drej pærens sokkel mod
uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
4
OM20C20DK.book Page 498 Wednesday, April 29, 2015 1:03 PM

4997-3. Gør-det-selv vedligeholdelse
OM20C20DK
7
Vedligeholdelse og pleje

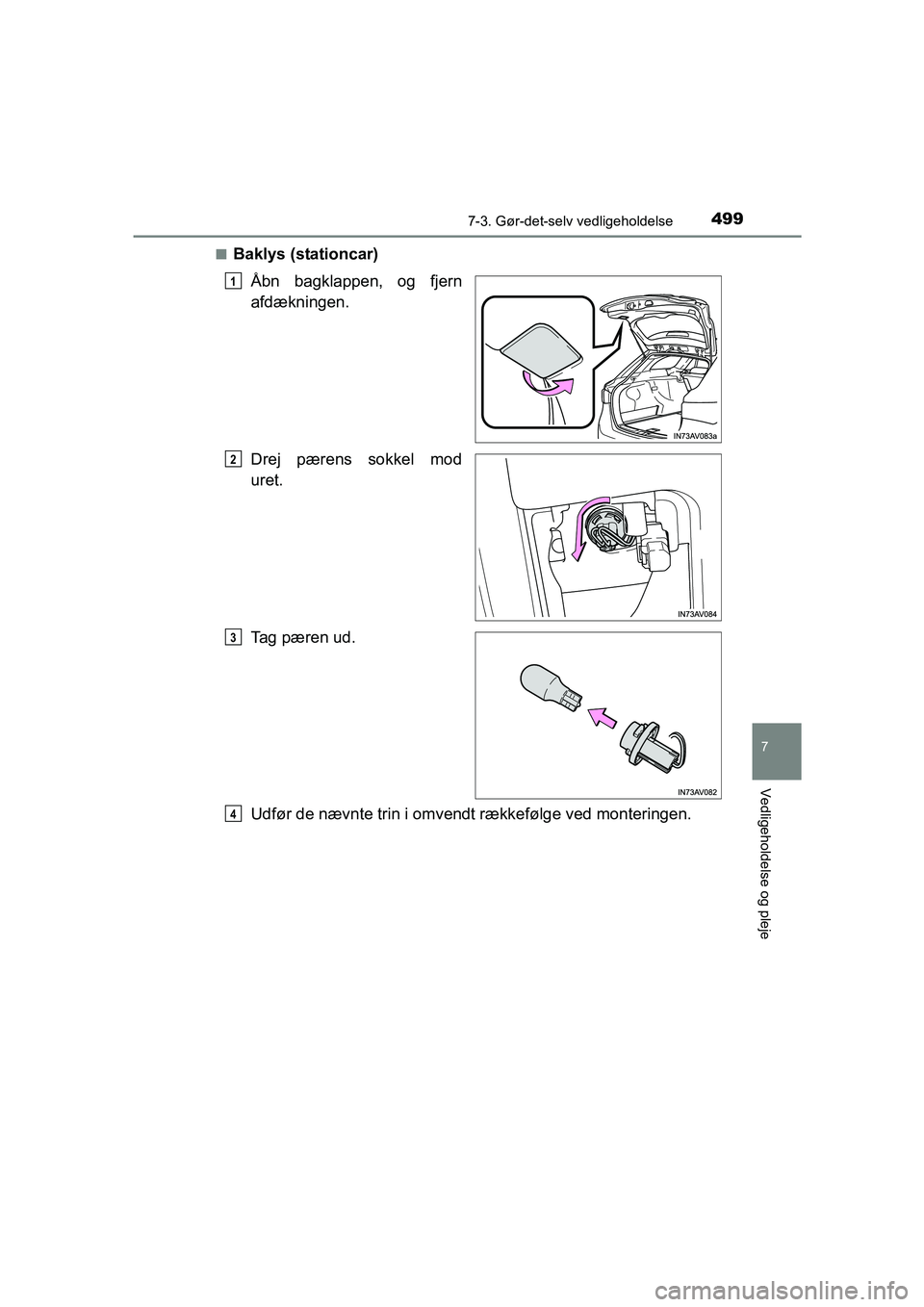

■Baklys (stationcar)Åbn bagklappen, og fjern
afdækningen.
Drej pærens sokkel mod
uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
4
OM20C20DK.book Page 499 Wednesday, April 29, 2015 1:03 PM

5007-3. Gør-det-selv vedligeholdelse
OM20C20DK■

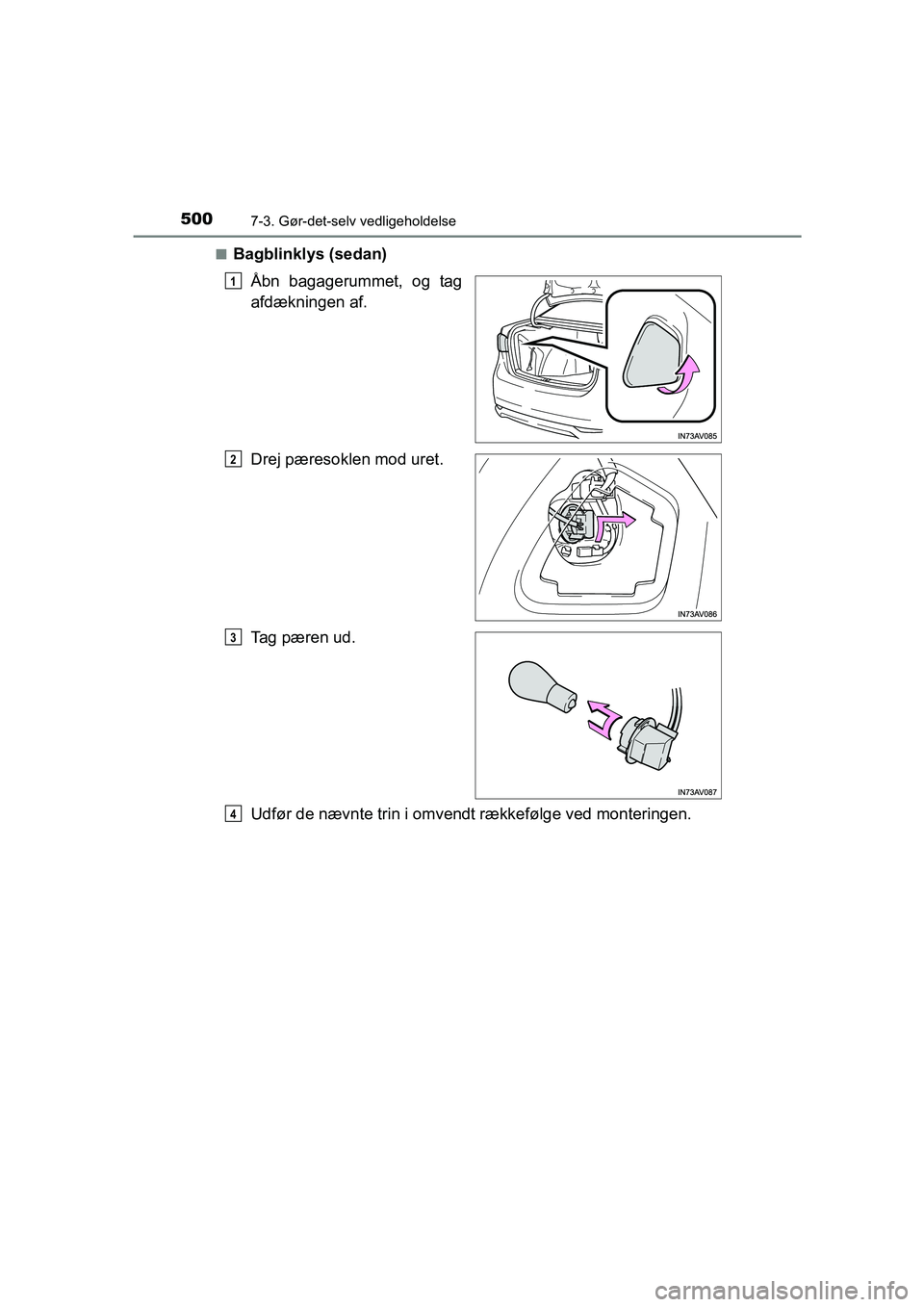

Bagblinklys (sedan)
Åbn bagagerummet, og tag
afdækningen af.
Drej pæresoklen mod uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
4
