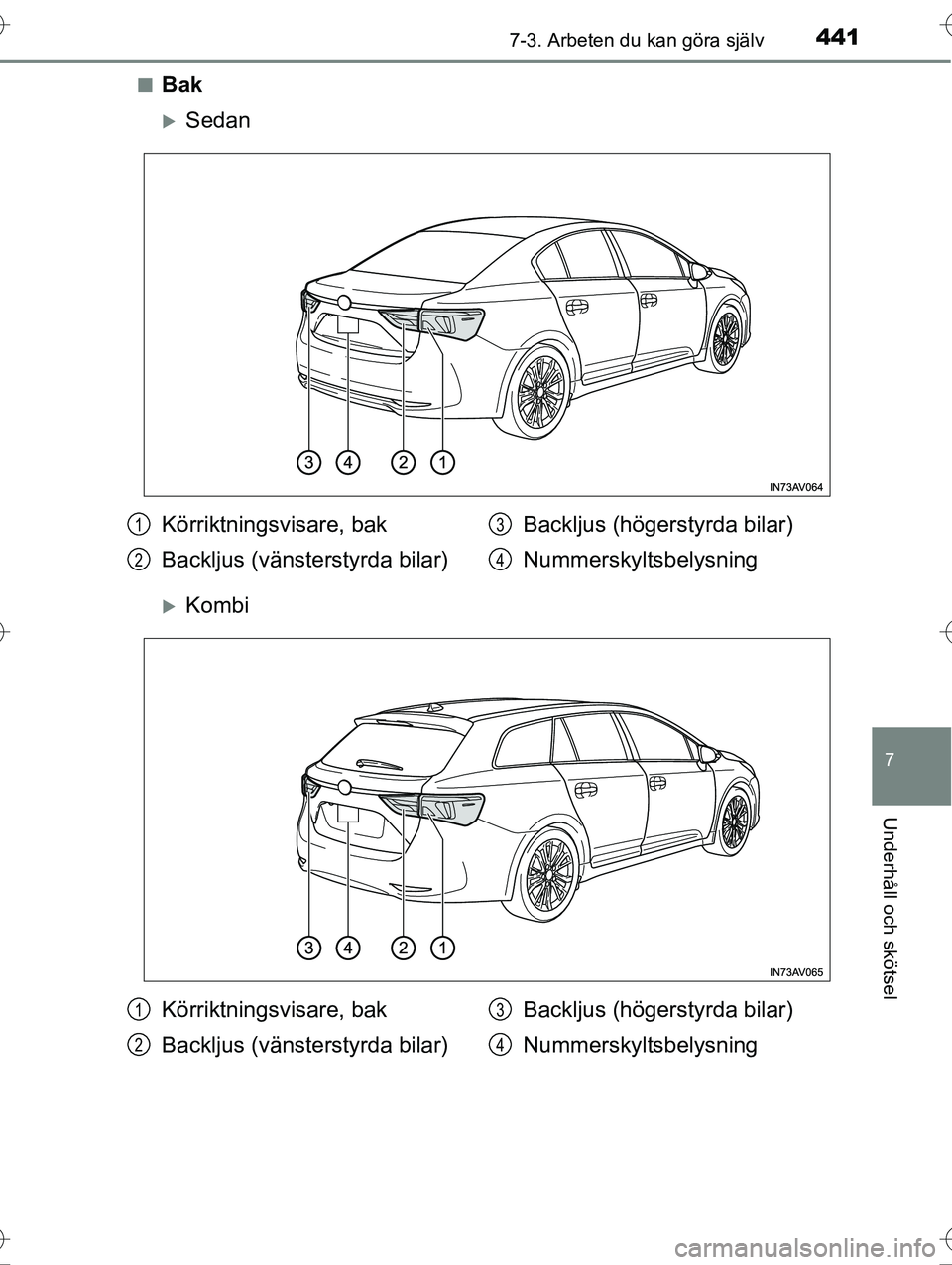

Page 441 of 596
4417-3. Arbeten du kan göra själv
OM20C20SE
7
Underhåll och skötsel
nBak
Sedan
Kombi
Körriktningsvisare, bak
Backljus (vänsterstyrda bilar)Backljus (högerstyrda bilar)
Nummerskyltsbelysning1
2
3
4
Körriktningsvisare, bak
Backljus (vänsterstyrda bilar)Backljus (högerstyrda bilar)
Nummerskyltsbelysning1
2
3
4
OM20C20SE.book Page 441 We
dnesday, March 30, 2016 3:47 PM

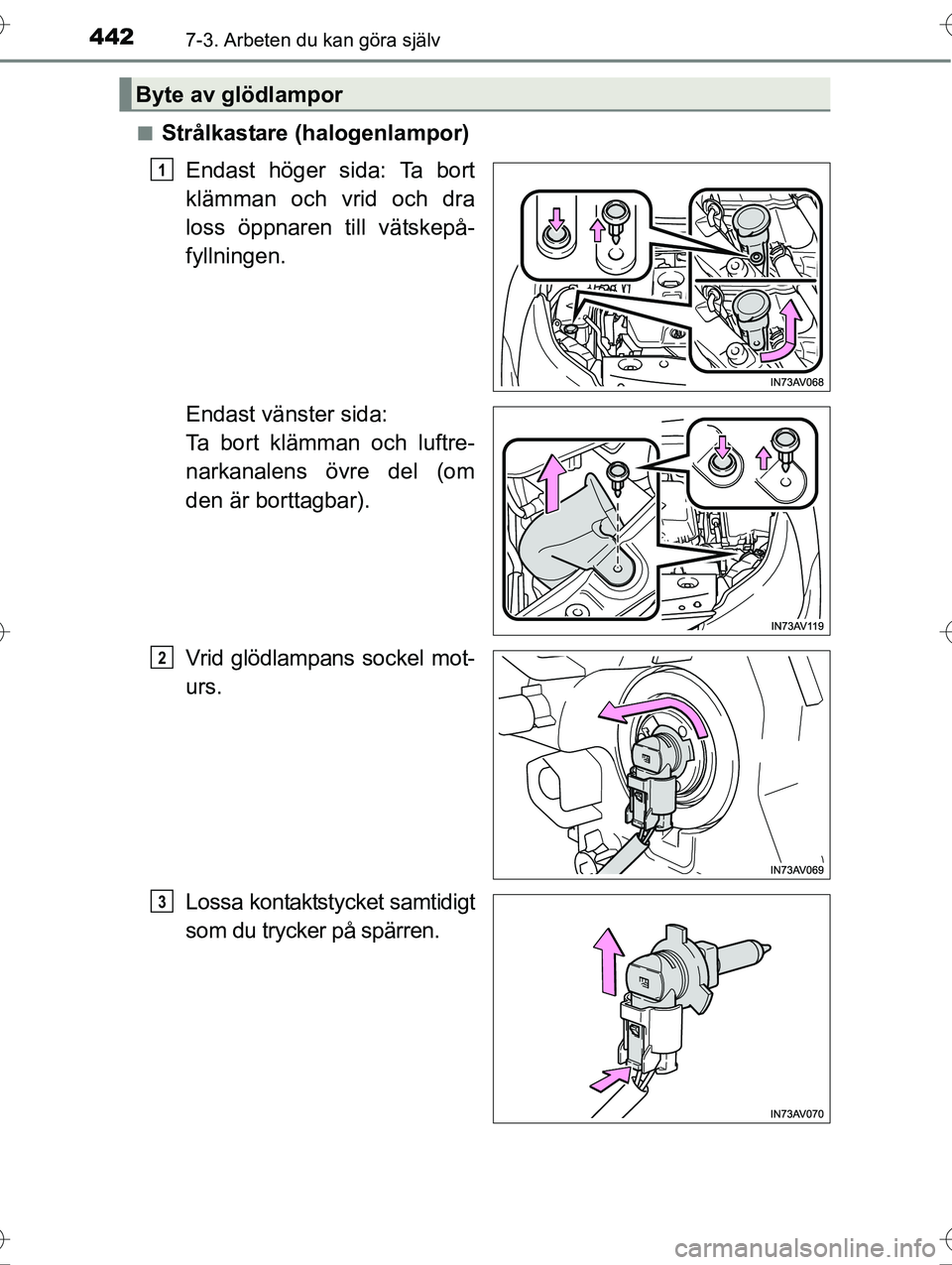

Page 442 of 596
4427-3. Arbeten du kan göra själv
OM20C20SEn
Strålkastare (halogenlampor)
Endast höger sida: Ta bort
klämman och vrid och dra
loss öppnaren till vätskepå-
fyllningen.
Endast vänster sida:
Ta bort klämman och luftre-
narkanalens övre del (om
den är borttagbar).
Vrid glödlampans sockel mot-
urs.
Lossa kontaktstycket samtidigt
som du trycker på spärren.
Byte av glödlampor
1
2
3
OM20C20SE.book Page 442 We dnesday, March 30, 2016 3:47 PM

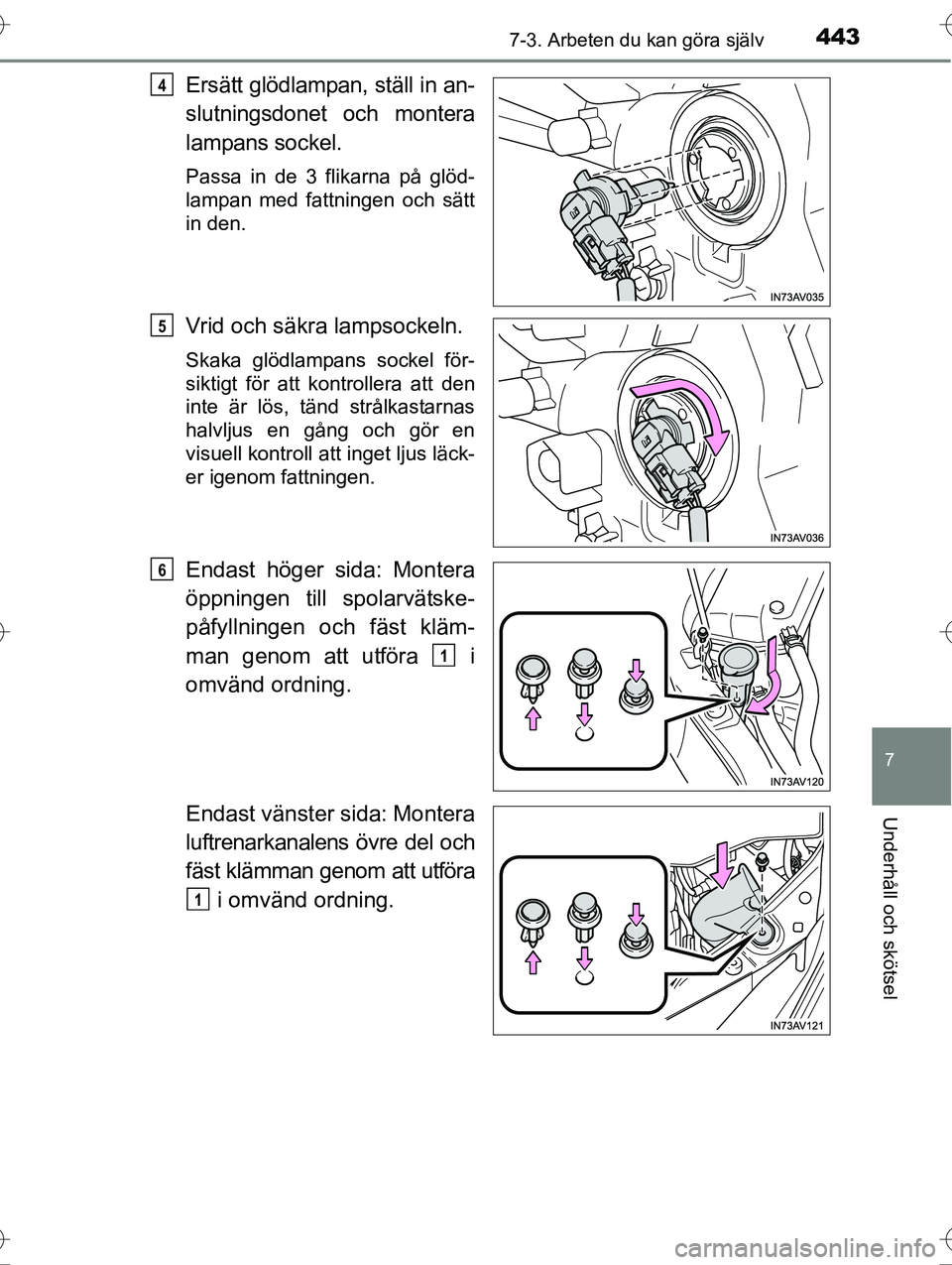

Page 443 of 596
4437-3. Arbeten du kan göra själv
OM20C20SE
7
Underhåll och skötsel
Ersätt glödlampan, ställ in an-
slutningsdonet och montera
lampans sockel.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid och säkra lampsockeln.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd strålkastarnas
halvljus en gång och gör en
visuell kontroll att inget ljus läck-
er igenom fattningen.
Endast höger sida: Montera
öppningen till spolarvätske-
påfyllningen och fäst kläm-
man genom att utföra i
omvänd ordning.
Endast vänster sida: Montera
luftrenarkanalens övre del och
fäst klämman genom att utföra i omvänd ordning.
4
5
6
1
1
OM20C20SE.book Page 443 We dnesday, March 30, 2016 3:47 PM

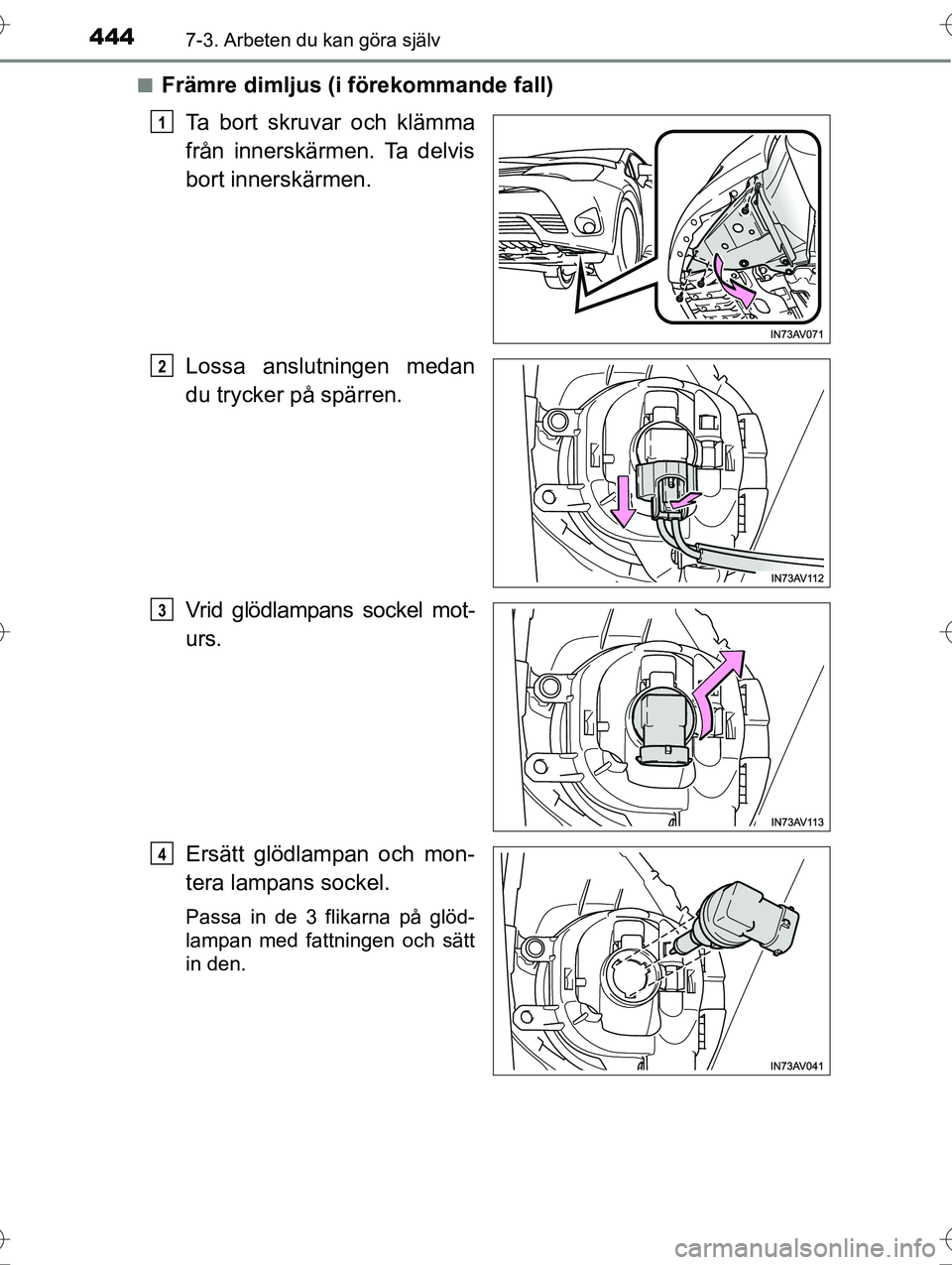

Page 444 of 596
4447-3. Arbeten du kan göra själv
OM20C20SEn
Främre dimljus (i förekommande fall)
Ta bort skruvar och klämma
från innerskärmen. Ta delvis
bort innerskärmen.
Lossa anslutningen medan
du trycker på spärren.
Vrid glödlampans sockel mot-
urs.
Ersätt glödlampan och mon-
tera lampans sockel.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
1
2
3
4
OM20C20SE.book Page 444 We dnesday, March 30, 2016 3:47 PM

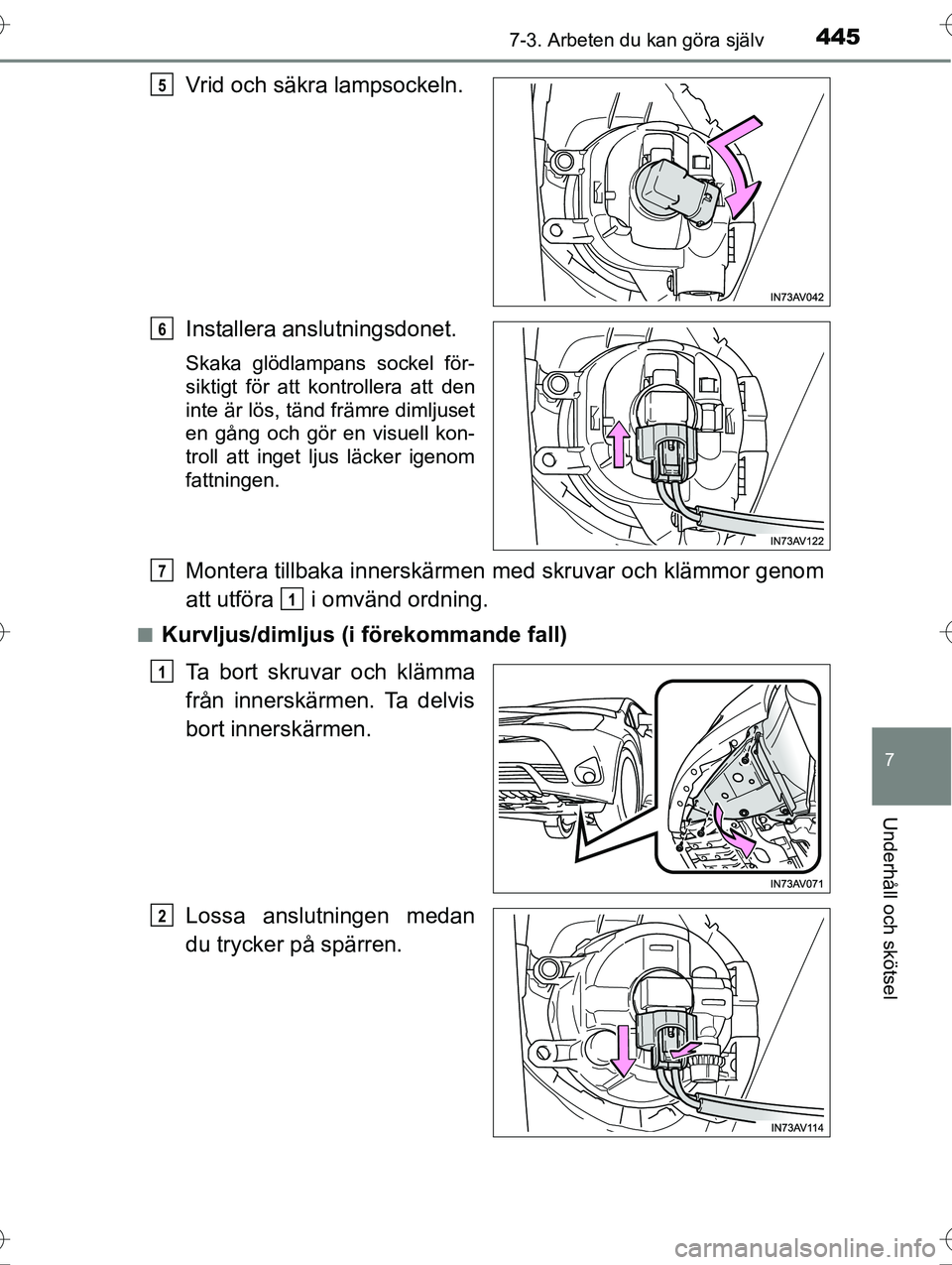

Page 445 of 596
4457-3. Arbeten du kan göra själv
OM20C20SE
7
Underhåll och skötsel
Vrid och säkra lampsockeln.
Installera anslutningsdonet.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd främre dimljuset
en gång och gör en visuell kon-
troll att inget ljus läcker igenom
fattningen.
Montera tillbaka innerskärmen med skruvar och klämmor genom
att utföra i omvänd ordning.
nKurvljus/dimljus (i förekommande fall)
Ta bort skruvar och klämma
från innerskärmen. Ta delvis
bort innerskärmen.
Lossa anslutningen medan
du trycker på spärren.
5
6
7
1
1
2
OM20C20SE.book Page 445 We dnesday, March 30, 2016 3:47 PM

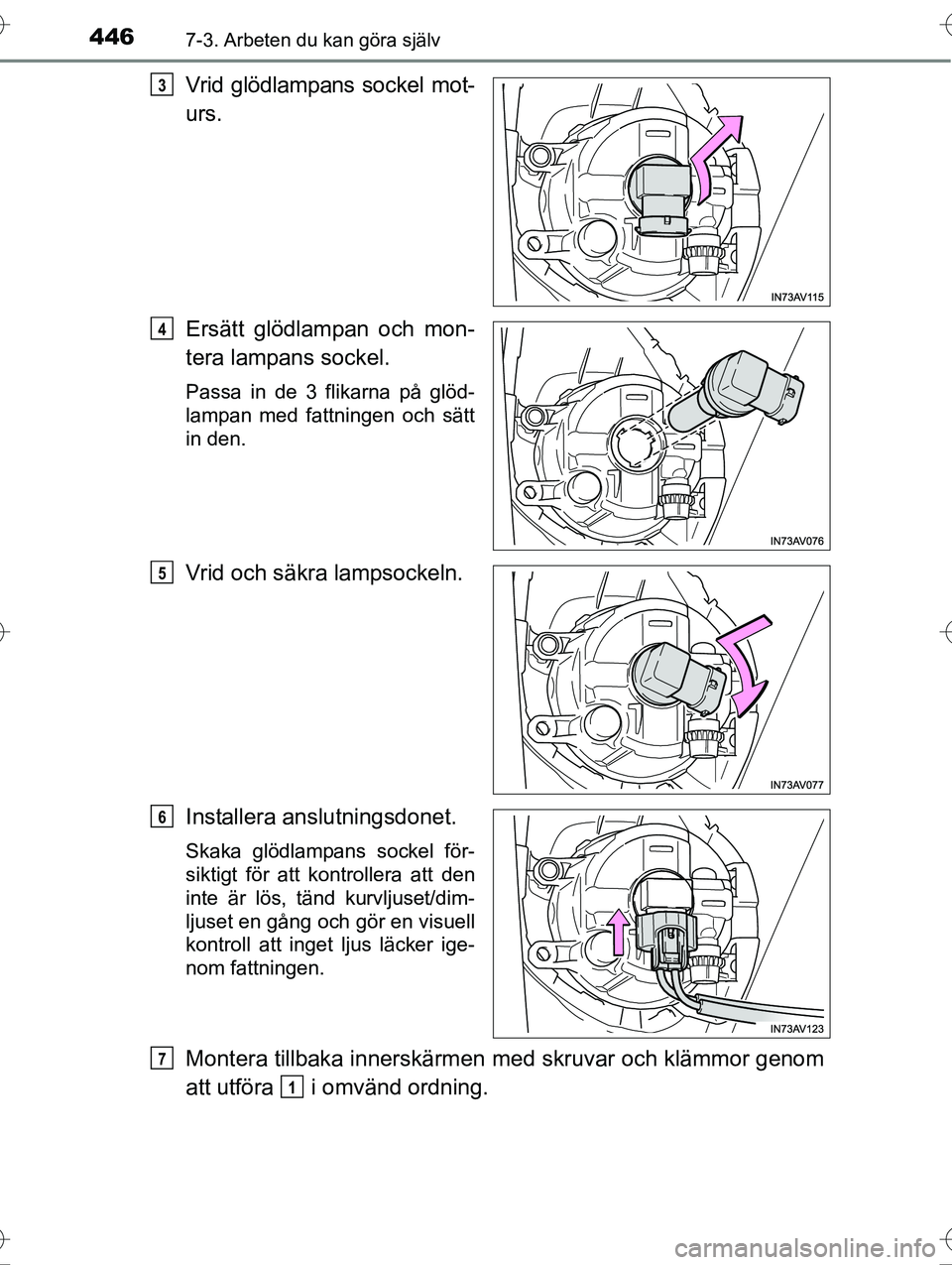

Page 446 of 596
4467-3. Arbeten du kan göra själv
OM20C20SE
Vrid glödlampans sockel mot-
urs.
Ersätt glödlampan och mon-
tera lampans sockel.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid och säkra lampsockeln.
Installera anslutningsdonet.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd kurvljuset/dim-
ljuset en gång och gör en visuell
kontroll att inget ljus läcker ige-
nom fattningen.
Montera tillbaka innerskärmen med skruvar och klämmor genom
att utföra i omvänd ordning.
3
4
5
6
7
1
OM20C20SE.book Page 446 We dnesday, March 30, 2016 3:47 PM

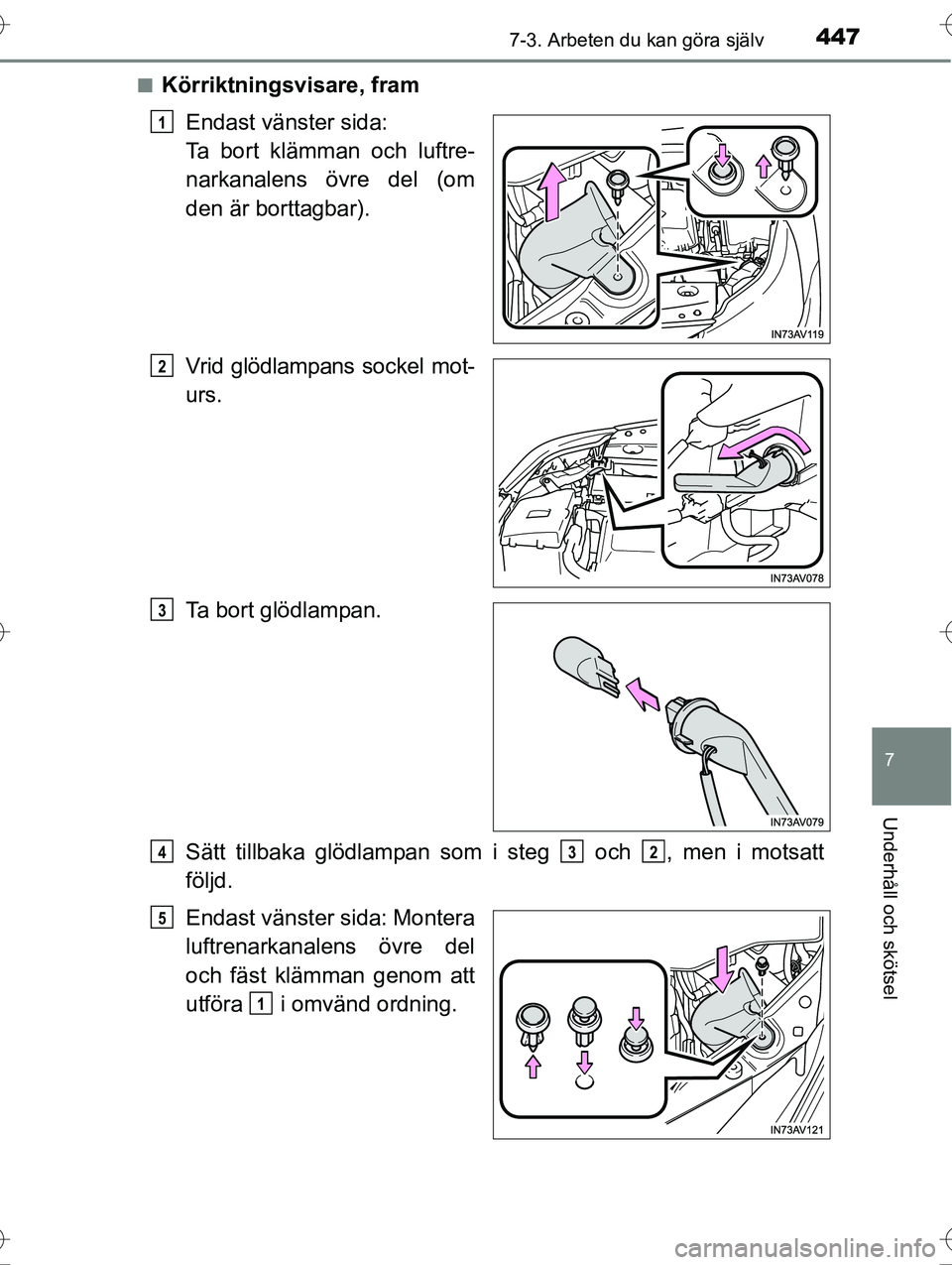

Page 447 of 596
4477-3. Arbeten du kan göra själv
OM20C20SE
7
Underhåll och skötsel
nKörriktningsvisare, framEndast vänster sida:
Ta bort klämman och luftre-
narkanalens övre del (om
den är borttagbar).
Vrid glödlampans sockel mot-
urs.
Ta bort glödlampan.
Sätt tillbaka glödlampan som i steg och , men i motsatt
följd.
Endast vänster sida: Montera
luftrenarkanalens övre del
och fäst klämman genom att
utföra i omvänd ordning.
1
2
3
432
5
1
OM20C20SE.book Page 447 We dnesday, March 30, 2016 3:47 PM

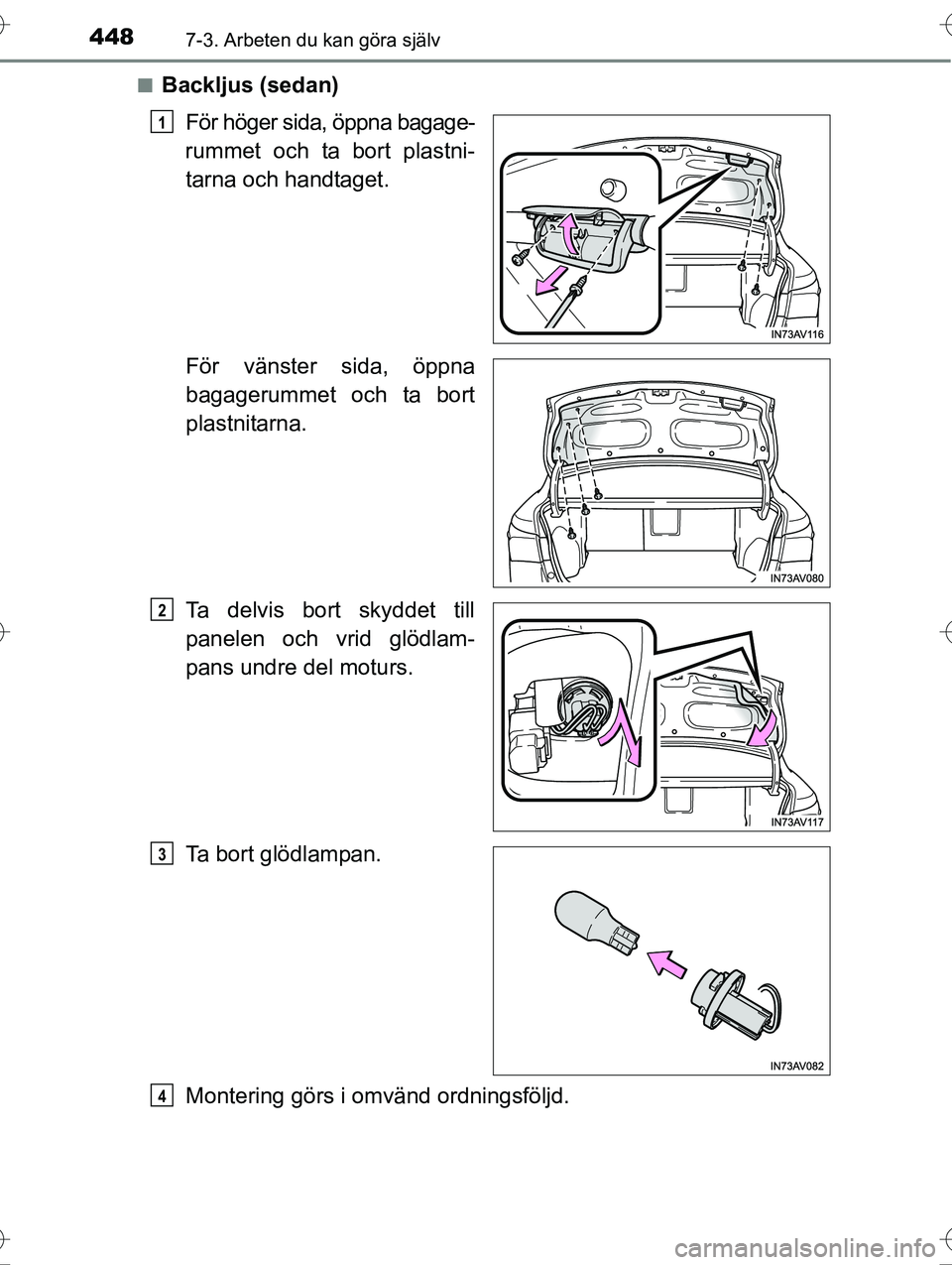

Page 448 of 596
4487-3. Arbeten du kan göra själv
OM20C20SEn
Backljus (sedan)
För höger sida, öppna bagage-
rummet och ta bort plastni- tarna och handtaget.
För vänster sida, öppna
bagagerummet och ta bort
plastnitarna.
Ta delvis bort skyddet till
panelen och vrid glödlam-
pans undre del moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
4
OM20C20SE.book Page 448 We dnesday, March 30, 2016 3:47 PM

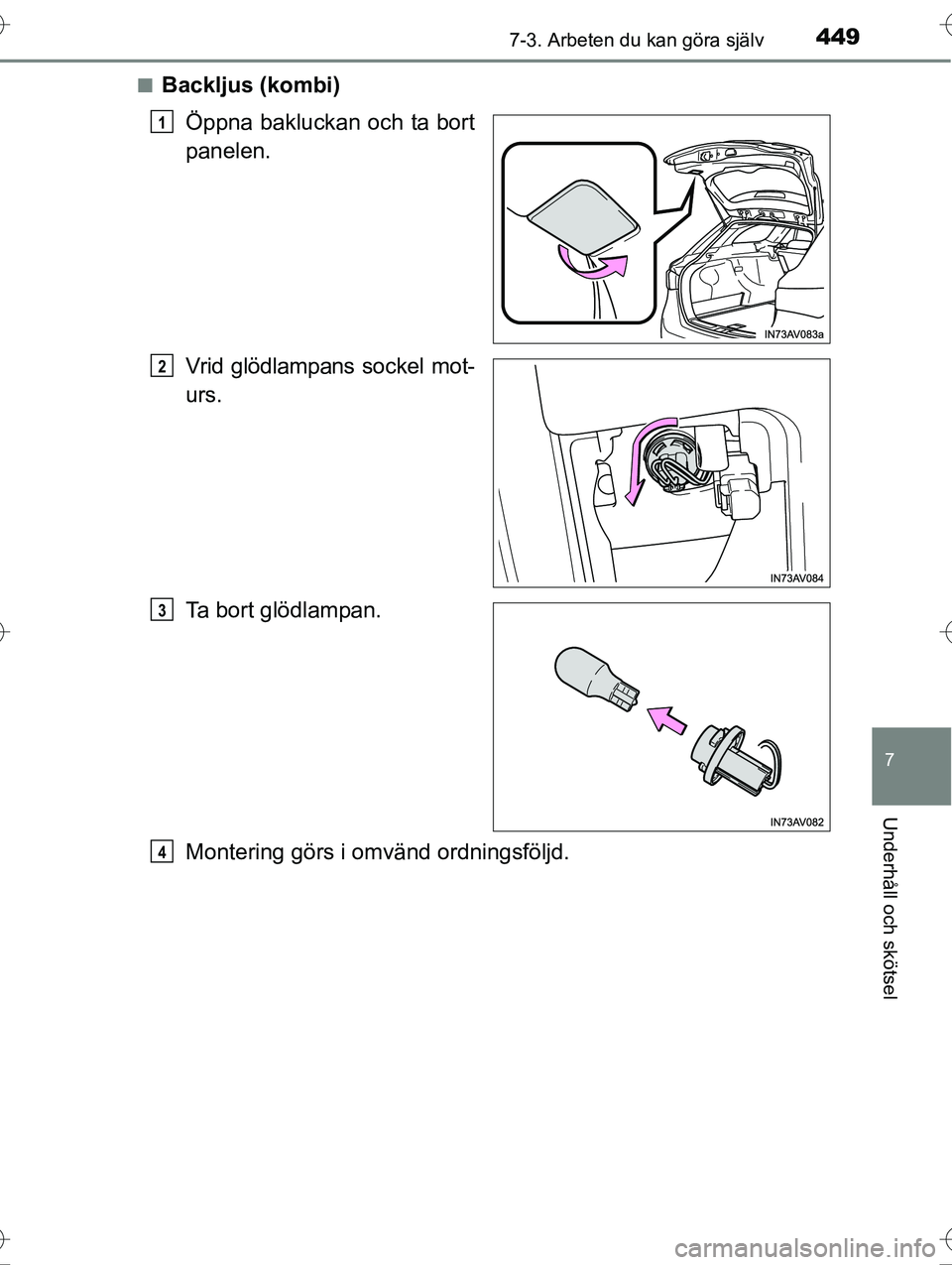

Page 449 of 596
4497-3. Arbeten du kan göra själv
OM20C20SE
7
Underhåll och skötsel
nBackljus (kombi)Öppna bakluckan och ta bort
panelen.
Vrid glödlampans sockel mot-
urs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
4
OM20C20SE.book Page 449 We dnesday, March 30, 2016 3:47 PM

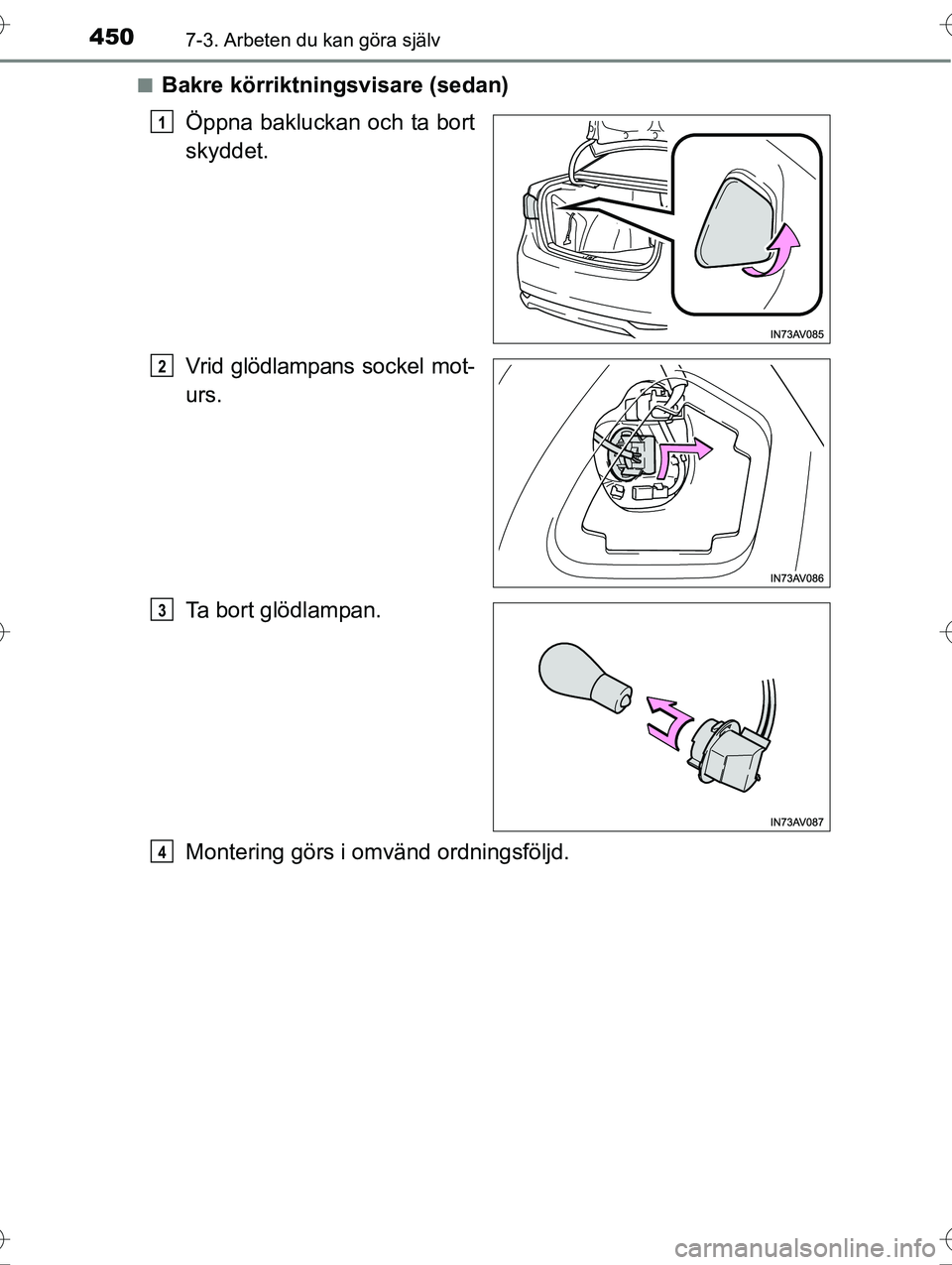

Page 450 of 596
4507-3. Arbeten du kan göra själv
OM20C20SEn
Bakre körriktningsvisare (sedan)
Öppna bakluckan och ta bort
skyddet.
Vrid glödlampans sockel mot-
urs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
4
OM20C20SE.book Page 450 We dnesday, March 30, 2016 3:47 PM
